2018 PEUGEOT 2008 Návod na použitie (in Slovakian)

151
F Prístup k hmlovému svetlu je možný cez otvor nachádzajúci sa pod nárazníkom.
F

O
dpojte konektor držiaka žiarovky tak,
že
zatlačíte jazýček na hornej časti.
F

Z
atlačte na obe spony (hore a dole)
a
odstráňte držiak žiarovky.
F

Vy
meňte modul.
Pri opätovnej montáži postupujte
rovnakým spôsobom, ale v opačnom
poradí.
Modul je dostupný v sieti PEUGEOT alebo
v kvalifikovanej dielni.
Pre výmenu tejto žiarovky môžete
kontaktovať aj sieť PEUGEOT alebo
kvalifikovanú dielňu.
Integrované bočné smerové
svetlá
F Vsuňte plochý skrutkovač medzi sklo spätného zrkadla a jeho pätku.
F

N
akloňte skrutkovač, vytvorte páku a sklo
odstráňte.
F

K
ryt spätného zrkadla odistíte stlačením
dvoch príchytiek.
F

S
tlačte stredný jazýček a odstráňte bočné
smerové svetlo.
F

V
ytiahnite držiak žiarovky a vymeňte
chybnú žiarovku. Pri opätovnej montáži postupujte
rovnakým spôsobom, ale v opačnom
poradí.
Pre výmenu tejto žiarovky môžete
kontaktovať aj sieť PEUGEOT alebo
kvalifikovanú dielňu.
Zadné svetlá
1.
Brzdové svetlá (LED).
2. Obr ysové svetlá (LED).
3. Ukazovatele smeru (LED).
LED: elektroluminiscenčné diódy.
4. Hmlové svetlo (P21W).
5. Svetlo spätného chodu (P21W).
Hmlové/smerové svetlá
8
V prípade poruchy

152
Tretie brzdové svetlo (LED)
Výmena žiarovky osvetlenia ŠPZ
Na uľahčenie výmeny vykonajte tento postup
s dverami kufra dopoly otvorenými.
F

V
ložte tenký skrutkovač do drážok z
vonkajšej strany priesvitného plastového
krytu.
F

P
otlačte ho smerom von.
F

V
yberte optickú časť.
F

V
ymeňte nefunkčnú žiarovku.
Pri opätovnej montáži zatlačte na priesvitný
kryt, čím ho zaistíte.
Hmlové svetlá a svetlá spätného chodu
Prístup získate vsunutím ruky pod nárazník.
F O točte držiakom žiarovky o osminu otáčky
a
vytiahnite ho.
F

V
ymeňte nefunkčnú žiarovku.
Pri opätovnej montáži postupujte rovnakým
spôsobom, ale v opačnom poradí.
Na ľavej strane dávajte pozor na to,
aby ste sa nedotkli výfuku; v prípade
ak vymieňate žiarovku po vypnutí
zapaľovania hrozí riziko popálenia.
Výmena poistky
Prístup k náradiu
Pinzeta na odstránenie poistky je upevnená
na zadnej strane krytu poistkovej skrinky
prístrojovej dosky alebo príručnej skrinky
spolujazdca.
Prístrojová doska
F Odistite kryt potiahnutím ľavej hornej časti a následne pravej časti.
F

Ú
plne odstráňte kryt a otočte ho.
F

V
yberte držiak, na zadnej strane ktorého je
upevnená pinzeta.
V p

153
Príručná skrinka
F Otvorte kryt príručnej skrinky.
F O distite kryt poistkovej skrinky potiahnutím
pravej hornej časti.
F

Ú
plne odstráňte kryt a otočte ho.
F

V
yberte držiak, na zadnej strane ktorého je
upevnená pinzeta.
Skôr ako poistku vymeníte, je nevyhnutné:
F
zastaviť vozidlo a vypnúť zapaľovanie,
F

v
ypnúť všetky elektrické zariadenia,
F

z
istiť, ktorá poistka je poškodená, podľa
dostupných tabuliek poistiek a
schém,
ktoré
sú uvedené na ďalších stranách. Pri vyberaní alebo vkladaní poistky je potrebné
dodržať tento postup:
F

v
ytiahnuť poistku z jej pôvodného miesta
pomocou pinzety a overiť stav vlákna,
F
p
oškodenú poistku nahradiť vždy poistkou
rovnakej intenzity (a farby); rozdielna
intenzita by mohla spôsobiť poruchu
činnosti (hrozí riziko požiaru).
Ak sa porucha zopakuje v krátkom čase po
výmene poistky, nechajte si skontrolovať
elektrický systém vozidla v sieti PEUGEOT
alebo v inom kvalifikovaná dielňa.
Kvalifikované osoby: kompletné informácie
o poistkách a relé nájdete v údajoch
a schémach elektrických vodičov
dostupných v spoločnosti PEUGEOT. Tabuľky poistiek a príslušné schémy sú
k dispozícii v sieti PEUGEOT alebo v
inomkvalifikovaná dielňa.
Výmena poistky, ktorá nie je uvedená
v príslušnej tabuľke, by mohla spôsobiť
vážnu poruchu na vašom vozidle.
Obráťte sa na sieť PEUGEOT alebo iný
kvalifikovaná dielňa.
Inštalácia elektrického
príslušenstva
Elektrický systém vášho vozidla je
navrhnutý tak, aby správne fungoval so
štandardnou alebo voliteľnou výbavou.
Pred inštaláciou iného elektrického
vybavenia alebo príslušenstva na vašom
vozidle sa obráťte na predajcu siete
PEUGEOT alebo na kvalifikovaná dielňa.
Dobrá
Poškodená
Pinzeta PEUGEOT sa zbavuje akejkoľvek
zodpovednosti za náklady vzniknuté pri
oprave vášho vozidla alebo opravy porúch
spôsobených inštaláciou príslušenstva,
ktoré spoločnosť PEUGEOT nedodáva,
neodporúča, a ktoré neboli inštalované
v súlade so špecifikáciami. Týka
sa to predovšetkým prípadov, kedy
kombinovaná spotreba všetkých
dodatočných zariadení presahuje
10
mil

iampérov.
8
V p

154
Ľavá strana
Prístup k poistkám
Číslo poistkyMenovitá
hodnota Funkcie
F2 5
ASpätné zrkadlá, svetlomety, diagnostická zásuvka.
F9 5
AAlarm.
F10 5
AAutonómna telematická jednotka.
F11 5
AVnútorné elektrochromatické spätné zrkadlo, prídavné kúrenie,
systém Active City Brake.
F13 5
AZosilňovač Hi-Fi, parkovacie snímače, kamera spätného chodu.
F16 15


A12 V zásuvka vpredu.
F17 -Nepoužíva sa.
F18 20
ADotykový audio systém.
V prípade poruchy

155
Číslo poistkyMenovitá
hodnota Funkcie
F23 5
AKozmetické zrkadlá, bodové osvetlenie.
F26 15


AZvuková výstraha.
F27 15


AČerpadlo ostrekovača skla.
F28 5
AZabezpečovacie zariadenie.
F29 15


AKompresor klimatizácie.
F30 15


AStierač zadného skla.
Pravá strana
Prístup k poistkám
8
V prípade poruchy

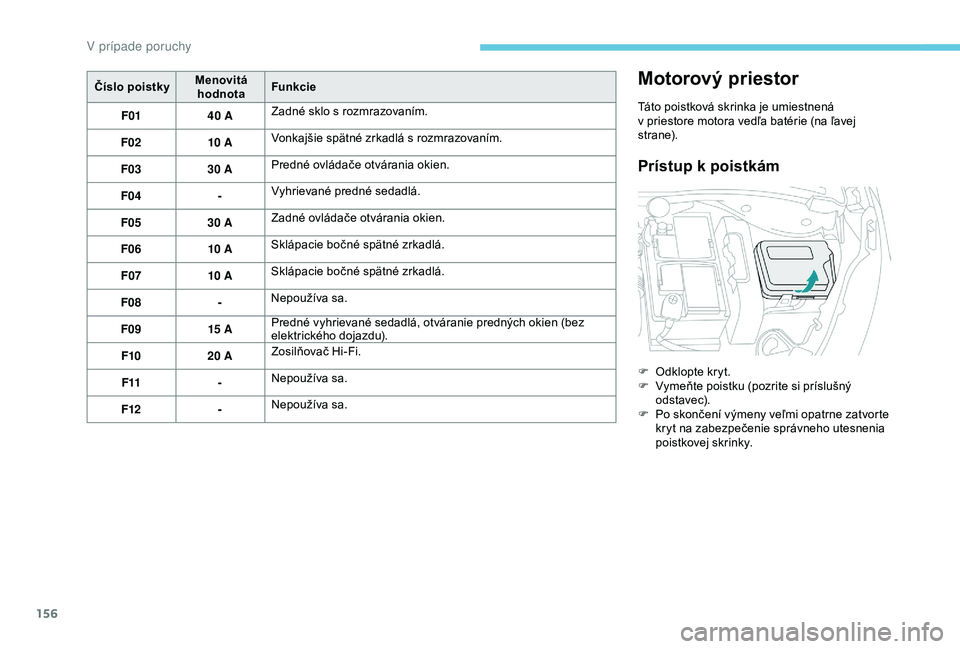

156
Číslo poistkyMenovitá
hodnota Funkcie
F01 40
AZadné sklo s rozmrazovaním.
F02 10


AVonkajšie spätné zrkadlá s rozmrazovaním.
F03 30
APredné ovládače otvárania okien.
F04 -Vyhrievané predné sedadlá.
F05 30
AZadné ovládače otvárania okien.
F06 10


ASklápacie bočné spätné zrkadlá.
F07 10


ASklápacie bočné spätné zrkadlá.
F08 -Nepoužíva sa.
F09 15


APredné vyhrievané sedadlá, otváranie predných okien (bez
elektrického dojazdu).
F10 20
AZosilňovač Hi-Fi.
F11 -Nepoužíva sa.
F12 -Nepoužíva sa.Motorový priestor
Táto poistková skrinka je umiestnená
v
priestore motora vedľa batérie (na ľavej
s t r a n e).
Prístup k poistkám
F Odklopte kryt.
F V ymeňte poistku (pozrite si príslušný
odst avec).
F

P
o skončení výmeny veľmi opatrne zatvorte
kryt na zabezpečenie správneho utesnenia
poistkovej skrinky.
V prípade poruchy

157
Poistka č.Menovitá
hodnota Funkcie
F16 15 ADenné svetlá.
F18 10 APravé diaľkové svetlo.
F19 10 AĽavé diaľkové svetlo.
F25 30 ARelé ostrekovača svetlometov (doplnková výbava).
F29 40 AMotor predného stierača skla.
F30 80 ASviečky žhavenia (diesel).
12 V batéria
Postup pri štartovaní motora pomocou inej
batérie alebo pri dobíjaní vašej vybitej batérie.
Všeobecné informácie
Štartovacie olovené batérie
Tieto batérie obsahujú škodlivé látky ako
kyselinu sírovú a olovo.
Ich likvidácia sa musí uskutočniť podľa
právnych predpisov a v žiadnom prípade
sa nesmú zahodiť do domového odpadu.
Opotrebované elektročlánky a batérie
odovzdajte v príslušnej zberni.
Pred manipuláciou s batériou si nasaďte
prostriedok na ochranu očí a tváre.
Akýkoľvek úkon na batérii sa musí
vykonávať vo vetranej miestnosti a ďaleko
od ohňa alebo zdroja iskier, aby sa
zabránilo riziku výbuchu a požiaru.
Po ukončení zásahu si umyte ruky.
8
V prípade poruchy

158
Verzie vybavené funkciou Stop & Start
obsahujú olovenú 12 V batériu vyrobenú
pokrokovou technológiou, ktorá sa
vyznačuje osobitnými vlastnosťami.
Túto batériu môže vymeniť len odborník
v ser visnej sieti PEUGEOT alebo v
kvalifikovanej dielni.
Pri automatizovanej alebo automatickej
prevodovke sa nikdy nepokúšajte motor
naštartovať roztlačením vozidla.
Pri jazde po pr vom naštartovaní motora sa
môže stať, že funkcia Stop & Start nebude
dostupná.
V takom prípade bude funkcia aktívna až
po dlhšom neprerušovanom znehybnení
vozidla, ktorého doba bude závisieť od
okolitej teploty a stavu nabitia batérie (do
približne 8 hodín).
Prístup k batérii
Batéria sa nachádza pod kapotou motora.
Prístup:F

o
tvorte kapotu motora pomocou vnútornej
páčky a následne pomocou vonkajšej
p á č k y,
F
z
aistite podperu kapoty,
F
z
dvihnite plastový kryt svorky (+).
Svorka (-) autobatérie nie je prístupná.
Vysunutý uzemňovací bod je zabudovaný
do konštrukcie pravého držiaka motora.
Štartovanie pomocou inej
batérie
V prípade vybitia batérie vo vašom vozidle
môže byť motor naštartovaný pomocou
náhradnej batérie (externá batéria alebo
batéria iného vozidla) a pomocných káblov
alebo pomocou štartovacieho zdroja. Nikdy neštartujte motor pomocou
nabíjačky.
Nikdy nepoužívajte 24 V alebo silnejší
štartovací zdroj.
Vopred skontrolujte, či má náhradná
batéria nominálne napätie 12 V a
minimálne kapacitu rovnajúcu sa kapacite
vybitej batérie.
Obe vozidlá sa nesmú navzájom dotýkať.
V oboch vozidlách vypnite všetky
elektrické zariadenia (autorádio, stierače,
svetlá atď.).
Dbajte na to, aby pomocné káble
neprechádzali v
blízkosti pohyblivých častí
motora (ventilátor, remeň atď.).
Neodpájajte kladnú svorku (+), keď je
motor v chode.
F
N
advihnite plastový kryt kladnej svorky (+),
ak je ním vaše vozidlo vybavené.
V p
