2018 PEUGEOT 108 čas

97
Kompatibilita paliv

Palivo používané pro
zážehové motory
Zážehové motory jsou kompatibilní s biopalivy
s plňujícími současné a připravované evropské
normy, která lze zakoupit v
čerpacích stanicích:
Benzin vyhovující normě EN228 ve
s měsi s biopalivem splňujícím normu
EN15376.
Je povoleno používání pouze aditiv do
benzinu splňujících normu B715001.
Cestování do zahraničí
Určitá paliva by mohla poškodit motor
vašeho vozidla.
V někter ých zemích může být pro zajištění
řádného fungování motoru vozidla nutné
použití zvláštního typu paliva (specifické
oktanové číslo, specifický obchodní
n á z ev…) .
Bližší informace si vyžádejte v
naší značkové
prodejní a
ser visní síti.
Sněhové řetězy
Sněhové řetězy zlepšují
přilnavost a chování vozidla při
brzdění v

z
imních podmínkách.
Sněhové řetězy smějí být montovány
pouze na přední kola. Nesmějí být použity
na dojezdové rezer vní kolo.
Respektujte nařízení a
předpisy pro
používání sněhových řetězů platné v
dané
zemi a

maximální povolenou rychlost.
Doporučení týkající se
montáže
Doporučujeme vám, abyste si vyzkoušeli
nasazování sněhových řetězů před
odjezdem, na rovném a suchém povrchu.
Nejezděte s
nasazenými sněhovými
řetězy na vozovce bez sněhu, abyste
nepoškodili pneumatiky vozidla a
rovněž
povrch vozovky. Pokud je vozidlo
vybaveno ráfky kol z
hliníkové slitiny,
ujistěte se, že žádná část sněhového
řetězu nebo úchytů není v
kontaktu
s
ráfkem.
Používejte pouze řetězy, které jsou
uzpůsobené pro typ kol vašeho vozidla:
Rozměry původních pneumatik Maximální rozměr
článku
165/65
R14 9
mm
165/60
R15
F

P

okud musíte nasazovat sněhové řetězy
během cesty, odstavte vozidlo na rovném
povrchu, na kraji silnice.
F

Z

atáhněte parkovací brzdu a

případně
zajistěte kola klíny, aby vozidlo nesklouzlo.
F

N

asaďte sněhové řetězy dle pokynů
dodaných jejich výrobcem.
F

O

patrně se rozjeďte a

chvíli popojíždějte,
aniž byste přitom překročili rychlost
50

km/h.
F

Z

astavte vozidlo a

ověř te, že jsou sněhové
řetězy správně napnuté. Další informace o
sněhových řetězech
získáte v
ser visu sítě PEUGEOT nebo
v
jiném ser visu typu „odborný ser vis“.
Pokud jedete se sněhovými řetězy, je
vhodné deaktivovat systém výstrahy na
neúmyslné přejetí podélné čáry.
7
Pr

98
Režim úspory energie
(Pouze pro vozidla se systémem odemykání
a startování bez klíčku.)
Tento systém řídí dobu používání některých
funkcí, aby bylo zachováno dostatečné nabití
akumulátoru.
Po zastavení motoru můžete dále používat
audiosystém, stěrače, potkávací světla, stropní
světla atd., po max. souhrnnou dobu 20
minut.
Tento čas může být výrazně kratší, pokud je
akumulátor nedostatečně nabitý.
Vstup do režimu
Po uplynutí této doby jsou zapnuté funkce
uvedeny do pohotovostního režimu.
Vypnutí režimu
Vyřazené funkce budou automaticky znovu
uvedeny do činnosti při příštím použití vozidla.
Pro okamžité zpětné zapnutí těchto funkcí
nastartujte motor a
nechte ho běžet po dobu
více než 5
minut. Dodržte stanovenou dobu činnosti motoru,
aby byla zaručena dostatečná úroveň
nabití akumulátoru.
Postup nastartování motoru pro dobití
akumulátoru nepoužívejte opakovaně
a
dlouhodobě.
S vybitým akumulátorem nelze nastartovat
motor.
Více informací o 12 V akumulátoru
naleznete v příslušné kapitole.
Montáž střešního tyčového
nosiče
Maximální přípustné zatížení střešního
tyčového nosiče u
nákladu nepřekračujícího
výšku 40
cm (kromě nosiče jízdního kola): 40 kg.
Jestliže výška nákladu překračuje 40
cm,
přizpůsobte r ychlost vozidla profilu vozovky,
aby nedošlo k
poškození střešních lišt a úchytů
na vozidle.
Řiďte se prosím legislativou platnou
v dané zemi, abyste neporušovali zákony
upravující přepravu předmětů delších než
vozidlo.
Při montáži příčných střešních tyčí používejte
příslušenství doporučené společností PEUGEOT
a
řiďte se montážním návodem od výrobce.
Další informace poskytne ser vis sítě PEUGEOT
nebo odborný ser vis.
Kapota motoru
Otevírání
F Přitáhněte směrem k sobě vnitřní ovladač
umístěný na spodní části palubní desky.
Pr

99
F Zatlačte vnější bezpečnostní západku směrem doleva a zvedněte kapotu.
F

V
yjměte vzpěru kapoty z jejího uložení.
F

U
pevněte vzpěru do zářezu pro zajištění
kapoty v
otevřené poloze.
Při silném větru kapotu neotevírejte.
Když je motor zahřátý, při manipulaci
s
vnějším ovladačem a vzpěrou buďte
opatrní (nebezpečí popálení).
Ventilátor chlazení se může rozběhnout
i
po vypnutí motoru: dejte pozor na
předměty či oděvy, které by mohly být
zachyceny lopatkami ventilátoru.
Z důvodu přítomnosti elektrických
zařízení v
motorovém prostoru vozidla
je doporučeno tento prostor chránit před
vodou (déšť, mytí…).
Zavírání
F Vysuňte vzpěru ze zajišťovacího zářezu.
F N echejte vzpěru zapadnout do jejího uložení.
F

S
klopte kapotu a těsně před zavřením ji
pusťte.
F

P
řitažením ověř te, že je kapota řádně
zajištěná.
Aby nedošlo k poškození elektrických
k omponentů, neprovádějte nikdy mytí
motorového prostoru vysokotlakým
proudem vody.
Motorový prostor
1. Nádržka kapaliny ostřikovače čelního skla.
2. Nádrž na chladicí kapalinu motoru.
3. Vzduchový filtr.
4. Nádržka na brzdovou kapalinu.
5. Akumulátor.
6. Pojistková skříňka.
7. Měrka hladiny motorového oleje.
8. Uzávěr otvoru pro doplňování motorového
oleje.
9. Odděleně umístěný kostřicí bod.
Chcete-li získat přístup k
nádržce na
brzdovou kapalinu a
k pojistkové skříňce,
stisknutím obou západek vycvakněte
plastový kryt v
dolní části čelního skla.
Kontrola hladiny náplní
Pravidelně provádějte kontrolu výšky hladiny
náplní v souladu s dokumentem plán údržby
výrobce. V případě potřeby kapalinu doplňte,
pokud není výslovně uvedeno jinak.
V případě velkého úbytku kapaliny nechejte
příslušný systém prověřit v
ser visu sítě
PEUGEOT nebo v
jiném odborný ser vis.
Tato kapalina musí odpovídat
doporučením výrobce vozu a
jeho motoru.
7
Praktick

100
Při práci pod kapotou motoru buďte velmi
opatrní, protože některé části motoru
mohou být velmi horké (nebezpečí
popálení) a ventilátor se může kdykoliv
rozeběhnout (i při vypnutém zapalování).
Použité látky
Zabraňte dlouhodobému styku použitého
oleje a dalších provozních kapalin s kůží.
Většina kapalin je zdraví škodlivá
a
některé jsou i silně žíravé.
Nevylévejte použitý olej ani kapaliny do
kanalizačního potrubí či na zem.
Použitý olej předejte pracovníkům
ser visu sítě PEUGEOT nebo jiného
odborný ser vis a
zlikvidujte také nádoby,
které byly pro tento účel určeny.
Hladina motorového oleje
Kontrola se provádí buď při
zapnutí zapalování prostřednictvím
ukazatele množství oleje na
přístrojové desce (u vozidel
vybavených elektrickou měrkou),
nebo prostřednictvím měrky oleje. K dosažení věrohodného výsledku
musí být vaše vozidlo odstaveno na
vodorovném podkladu s
motorem
vypnutým po dobu alespoň 30 minut.
Doplňování oleje mezi dvěma pravidelnými
prohlídkami (nebo výměnami oleje) je normální.
Společnost PEUGEOT doporučuje provádět
kontrolu oleje a případně jeho doplnění po
každých 5 000 km.
Kontrola pomocí měrky oleje
Umístění ruční měrky je znázorněno na
příslušném schématu motorového prostoru.
F

U
chopte měrku za barevný konec a celou ji
vytáhněte.
F

O
třete konec měrky pomocí čisté, netřepivé
tkaniny.
F

Z
asuňte měrku zpět na její místo až na
doraz a
znovu ji vytáhněte ke kontrole
olejové stopy: hladina oleje se musí
nacházet mezi značkami A a
B. A = MA X
B = MIN
Pokud zjistíte, že se hladina nachází nad
značkou A nebo pod značkou B , nespouštějte
motor .
-

P
okud je překročena hladina MAX
(nebezpečí poškození motoru), obraťte
se na ser vis sítě PEUGEOT nebo na jiný
odborný ser vis.
-

P
okud hladina je pod značkou MIN, je nutné
motorový olej doplnit.
Jakostní třída oleje
Před doplňováním nebo výměnou motorového
oleje ověř te, že nový olej odpovídá svojí
jakostní třídou typu motoru vozidla a
že splňuje
doporučení výrobce vozidla.
Praktick

102
Kontroly
Není-li výslovně uvedeno jinak, kontrolujte tyto
pr vky v souladu s pokyny v dokumentu plán
údržby výrobce.
Jinak požádejte o
provedení kontroly ser vis sítě
PEUGEOT nebo jiný odborný ser vis.
Akumulátor 12 V
Akumulátor nevyžaduje údržbu.
I tak je třeba pravidelně kontrolovat
dotažení šroubových svorek (u
verzí bez rychlosvorek) a čistotu
připojovacích míst.
Více informací a
opatření, která je třeba
podniknout před zahájením jakékoliv
práce na 12
V akumulátoru , naleznete
v

příslušné kapitole.
Filtr vzduchový
Vyžadují-li to podmínky v daném
p rostředí (vysoká prašnost, …) a
provozní podmínky vozidla ( jízdy po
městě, …), vyměňujte ho případně
dvakrát častěji .
Filtr v kabině
Vyžadují-li to podmínky v daném
p rostředí (vysoká prašnost, …) a
provozní podmínky vozidla ( jízdy po
městě, …), vyměňujte ho případně
dvakrát častěji . Zanesený pylový filtr může způsobit
snížení účinnosti klimatizace a
být
příčinou nepříjemných pachů.
Olejový filtr
Olejový filtr vyměňujte při každé
výměně motorového oleje.
Mechanická převodovka
Převodovka nevyžaduje žádnou
údržbu (výměna oleje se neprovádí).
Spojka
Verze vozidel vybavené systémem
Stop & Start pracují s 12 V olověným
akumulátorem se specifickou technologií
a
c

harakteristikami.
Jeho výměna smí být prováděna pouze
v
ser visu sítě PEUGEOT nebo v jiném
odborném servisu.
Spojka je ovládána mechanicky a
vyžaduje
pravidelné seřizování.
V případě poruchy funkce (například
obtížné startování) se obraťte na ser vis
sítě PEUGEOT nebo na jiný odborný
servis.
Specifikace kapaliny do ostřikovačů
Do nádržky na kapalinu do ostřikovačů je nutné
dolévat připravenou směs.
V zimě (teploty pod nulou) musí být použita
odpovídající nemrznoucí směs, která ochrání
součásti systému (čerpadlo, nádrž, vedení
atd.).
Za žádných okolností nedolévejte čistou vodu
(riziko zamrznutí, zanášení vápencovými
usazeninami atd.).
Pr

103
Brzdové destičky
Rychlost opotřebení brzd závisí na
způsobu řízení, zejména u vozidel
provozovaných ve městě a
na
krátké vzdálenosti. Může být nutné
nechat zkontrolovat stav brzd i
v
období mezi dvěma pravidelnými
prohlídkami vozidla.
Pokles hladiny brzdové kapaliny znamená
opotřebení brzdových destiček (pokud nedošlo
k

úniku z

okruhu).
Stav opotřebení brzdových
kotoučů/bubnů
Informace o kontrole opotřebení
b rzdových kotoučů poskytnou
pracovníci dealerské sítě PEUGEOT
nebo kvalifikovaného ser visu.
Parkovací brzda
Příliš dlouhý zdvih parkovací brzdy
nebo zjištění ztráty její účinnosti
znamená nutnost seřízení, a to i
v
období mezi dvěma pravidelnými
prohlídkami.
Kontrola systému musí být provedena
v

ser visní síti PEUGEOT nebo v jiném
kvalifikovaném ser visu.
Kola a pneumatiky
Tlak ve všech pneumatikách včetně
rezer vního kola je třeba kontrolovat
v
nezahřátém stavu, a to nejméně
jednou měsíčně a
před delší cestou. Jízda na opotřebených nebo poškozených
pneumatikách snižuje účinnost brzdění
a
ovladatelnost vozidla. Doporučují se
pravidelné prohlídky stavu pneumatik (běhounu
a bočnic) a kontrola usazení ventilů kol.
Při použití rozměru kol a pneumatik, který
neodpovídá předepsaným rozměrům, bude
ovlivněna životnosti pneumatik, otáčení
kol, světlá výška vozidla a přesnost měření
rychloměru. Bude to mít také negativní vliv na
ovladatelnost vozidla.
Osazení přední a zadní nápravy pneumatikami
rozdílných rozměrů může způsobit chybu
načasování fungování systému elektronické
stability (ESC).
Používejte pouze výrobky doporučené
společností PEUGEOT nebo výrobky
rovnocenné kvality a
specifikace.
Pro optimalizaci činnosti důležitých částí,
jako je například brzdový okruh, nabízí
společnost PEUGEOT specifické vybrané
přípravky.
Po mytí vozidla či v
zimních podmínkách
se na brzdových kotoučích a
destičkách
může usadit vlhkost či vytvořit námraza,
což může snížit účinnost brzdění.
Přibrzďujte mírně za jízdy, aby se brzdové
obložení takto vzniklým teplem vysušilo
a
odmrazilo.
Převodovka ETG
Převodovka ETG nevyžaduje
žádnou údržbu (výměna oleje se
neprovádí).Hodnoty tlaku uvedené na štítku platí pro
nezahřáté pneumatiky. Jestliže jste s
vozidlem
jeli déle než 10
minut nebo jste ujeli více než
10
km rychlostí vyšší než 50 km/h, bude nutné
k
hodnotám tlaku huštění pneumatik uvedeným
na štítku přičíst 0,3
barů (30 kPa).
Podhuštěné pneumatiky zvyšují spotřebu
paliva. Nesprávný tlak vzduchu v
pneumatikách
způsobuje předčasné opotřebení pneumatik
a
má negativní vliv na ovladatelnost vozidla na
vozovce – hrozí nebezpečí nehody!
7
Pr

104
Sada pro dočasnou
opravu pneumatiky
Naskenujte QR kód na straně 3 pro
z obrazení názorných videí.
Sada složená z
kompresoru a kartuše
s

vyplňovacím přípravkem umožňuje provést
dočasnou opravu pneumatiky, aby bylo
možné dojet s
vozidlem do nejbližšího ser visu.
Opravu je možné provést ve většině případů
proražení pneumatiky, ke kterému dojde na
běhounu nebo na bočnici pneumatiky.
Přístup k s adě
Tato sada je umístěná v úložné schránce pod
p odlážkou zavazadlového prostoru. Elektrický systém vozidla umožňuje
připojit kompresor na dobu nezbytně
nutnou pro nahuštění poškozené
pneumatiky po opravě defektu.
Obsah sady
1.
12 V kompresor s vestavěným tlakoměrem.
2. Kartuše s
vyplňovacím přípravkem
s
hadičkou.
3. Samolepka s
vyznačením omezení
rychlosti.
Postup opravy
F Zaparkujte vozidlo tak, abyste nepřekáželi dopravě, a zatáhněte parkovací brzdu.
F

D
održujte bezpečnostní pokyny (výstražná
světla, výstražný trojúhelník, zvýrazňující
vesta atd.) v souladu se zákony platnými
v
zemi, kde jezdíte.
F

V
ypněte zapalování. F

R
ozviňte hadici uloženou pod
kompresorem.
Jestliže je v pneumatice zaražené cizí
těleso, nechejte je na místě.
F
P
řipojte hadici kompresoru k lahvi
s vyplňovacím přípravkem.
F
O
točte kartuši s vyplňujícím přípravkem
a
upevněte ji k příslušnému výřezu na
kompresoru.
Porucha na cestě

105

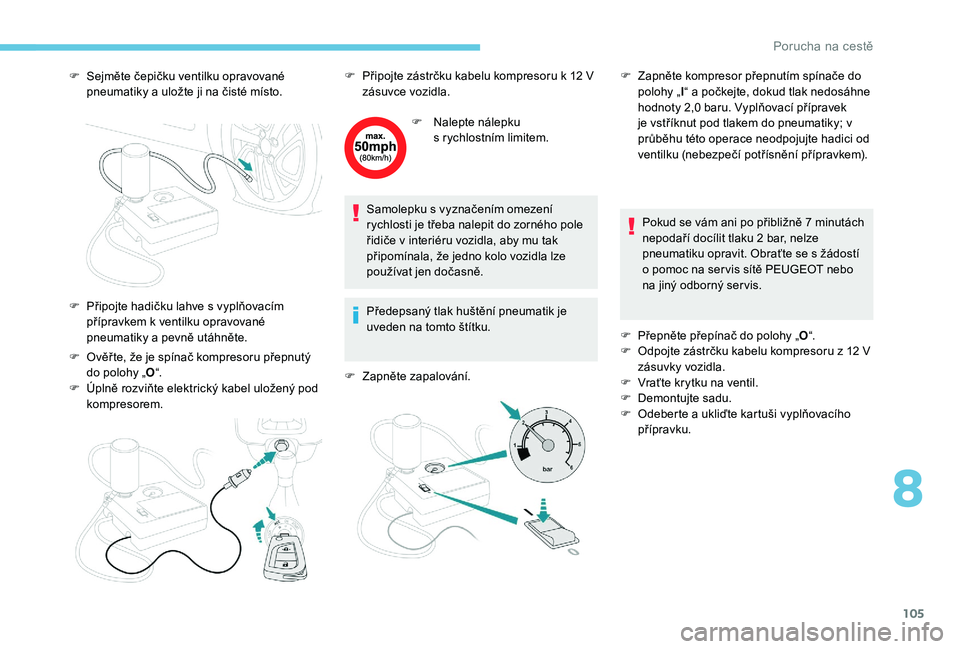

F Sejměte čepičku ventilku opravované pneumatiky a uložte ji na čisté místo.
F

O
věř te, že je spínač kompresoru přepnutý
do polohy „ O“.
F

Ú
plně rozviňte elektrický kabel uložený pod
kompresorem. F

N
alepte nálepku
s
rychlostním limitem.
Samolepku s
vyznačením omezení
rychlosti je třeba nalepit do zorného pole
řidiče v
interiéru vozidla, aby mu tak
připomínala, že jedno kolo vozidla lze
používat jen dočasně.
Předepsaný tlak huštění pneumatik je
uveden na tomto štítku.
F

Z
apněte zapalování.Pokud se vám ani po přibližně 7
minutách
nepodaří docílit tlaku 2
bar, nelze
pneumatiku opravit. Obraťte se s
žádostí
o
pomoc na ser vis sítě PEUGEOT nebo
na jiný odborný ser vis.
F

P
řepněte přepínač do polohy „O“.
F

O
dpojte zástrčku kabelu kompresoru z 12 V
zásuvky vozidla.
F

V
raťte krytku na ventil.
F

D
emontujte sadu.
F

O
deberte a ukliďte kartuši vyplňovacího
přípravku.
F

P
řipojte hadičku lahve s vyplňovacím
přípravkem k
ventilku opravované
pneumatiky a
pevně utáhněte. F
P řipojte zástrčku kabelu kompresoru k 12 V
zásuvce vozidla. F
Z apněte kompresor přepnutím spínače do
polohy „ l“ a počkejte, dokud tlak nedosáhne
hodnoty 2,0
baru. Vyplňovací přípravek
je vstříknut pod tlakem do pneumatiky; v
průběhu této operace neodpojujte hadici od
ventilku (nebezpečí potřísnění přípravkem).
8
3RUXFKDQDFHVW
