2018 OPEL MOVANO_B Instrukcja obsługi (in Polish)

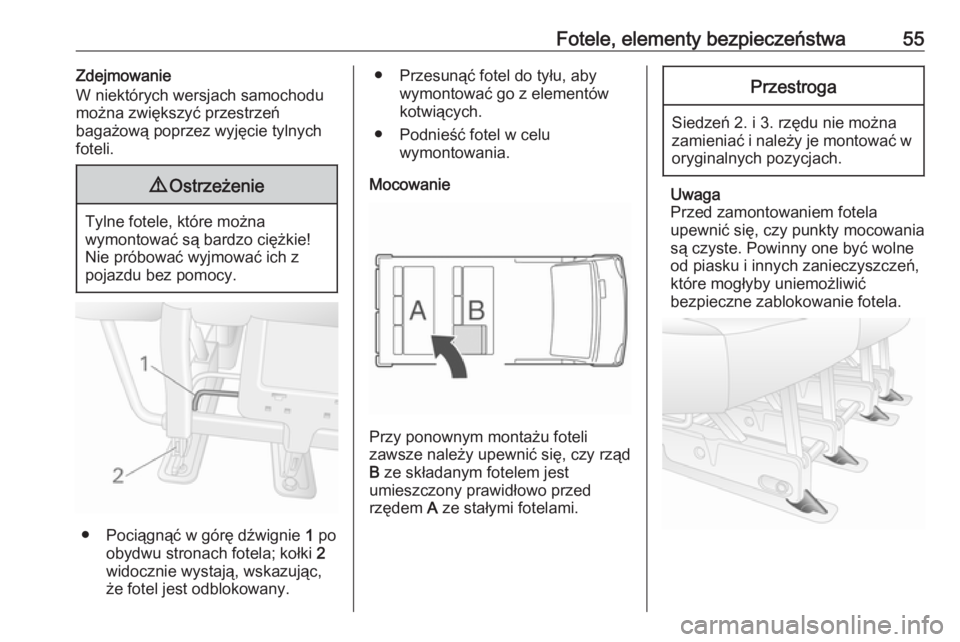

Fotele, elementy bezpieczeństwa55Zdejmowanie
W niektórych wersjach samochodu
można zwiększyć przestrzeń
bagażową poprzez wyjęcie tylnych
foteli.9 Ostrzeżenie
Tylne fotele, które można
wymontować są bardzo ciężkie! Nie próbować wyjmować ich z
pojazdu bez pomocy.
● Pociągnąć w górę dźwignie 1 po
obydwu stronach fotela; kołki 2
widocznie wystają, wskazując,
że fotel jest odblokowany.
● Przesunąć fotel do tyłu, aby wymontować go z elementów
kotwiących.
● Podnieść fotel w celu wymontowania.
Mocowanie
Przy ponownym montażu foteli
zawsze należy upewnić się, czy rząd
B ze składanym fotelem jest
umieszczony prawidłowo przed
rzędem A ze stałymi fotelami.
Przestroga
Siedzeń 2. i 3. rzędu nie można
zamieniać i należy je montować w oryginalnych pozycjach.
Uwaga
Przed zamontowaniem fotela
upewnić się, czy punkty mocowania
są czyste. Powinny one być wolne od piasku i innych zanieczyszczeń,
które mogłyby uniemożliwić
bezpieczne zablokowanie fotela.

56Fotele, elementy bezpieczeństwaUmieścić prowadnice fotela
bezpośrednio za elementami
kotwiącymi w podłodze, a następnie
przesunąć do przodu, aż do
zablokowania.
Fotel blokuje się automatycznie a
kołki 3 są niewidoczne, co wskazuje
prawidłowe zablokowanie.
Przestroga
Montując tylne fotele sprawdzić,
czy są prawidłowo umieszczone w punktach mocowania w podłodze
oraz czy zaczepy blokujące są
prawidłowo zablokowane.
Zwrócić się do warsztatu, jeśli foteli
nie można zablokować bezpiecznie w prawidłowym położeniu.
BusZdejmowanie9 Ostrzeżenie
Tylne fotele, które można
wymontować są bardzo ciężkie! Nie próbować wyjmować ich z
pojazdu bez pomocy.
Za pomocą narzędzia z zestawu
znajdującego się w schowku w desce rozdzielczej obróć dźwignie, aby
odblokować fotel:
1. Odblokować zewnętrzny element mocujący.
2. Odblokować wewnętrzny element
mocujący (znajdujący się przy
podstawie fotela).
3. Podnieść fotel od tyłu.
4. Pociągnąć fotel w kierunku środka pojazdu, aby całkowicie
wymontować go z punktów mocowania.Mocowanie
Uwaga
Przed zamontowaniem fotela
upewnić się, czy punkty mocowania
są czyste. Powinny one być wolne od piasku i innych zanieczyszczeń,
które mogłyby uniemożliwić
bezpieczne zablokowanie fotela.
1. Ustawić fotel nad punktami mocowania.
2. Opuścić fotel, tak aby w słyszalny
sposób został zamocowany w
punktach mocowania.
3. Upewnić się, że fotel został bezpiecznie zamocowany w
prawidłowym położeniu, próbując

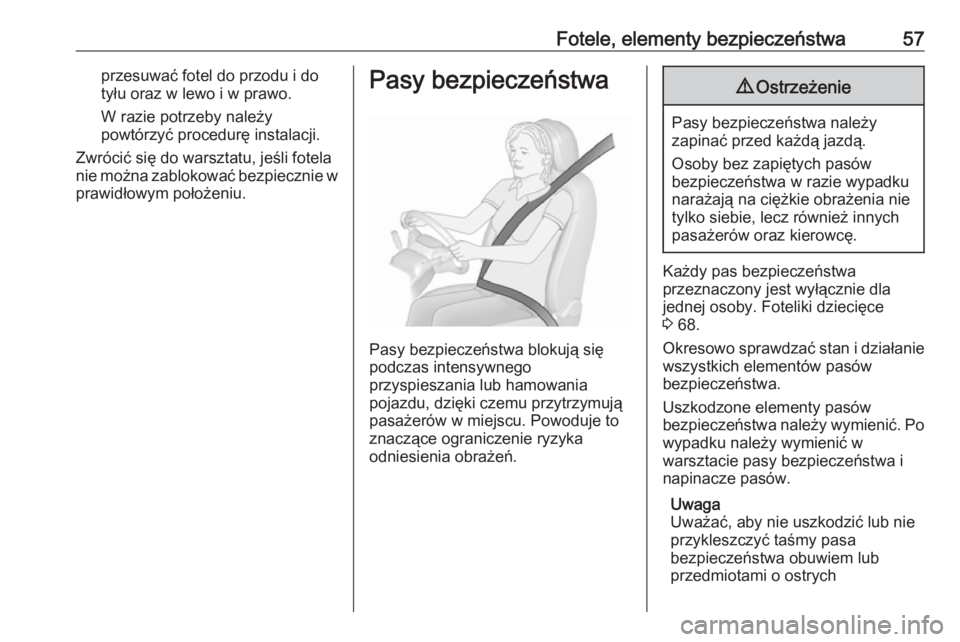

Fotele, elementy bezpieczeństwa57przesuwać fotel do przodu i do
tyłu oraz w lewo i w prawo.
W razie potrzeby należy
powtórzyć procedurę instalacji.
Zwrócić się do warsztatu, jeśli fotela
nie można zablokować bezpiecznie w
prawidłowym położeniu.Pasy bezpieczeństwa
Pasy bezpieczeństwa blokują się
podczas intensywnego
przyspieszania lub hamowania
pojazdu, dzięki czemu przytrzymują
pasażerów w miejscu. Powoduje to
znaczące ograniczenie ryzyka
odniesienia obrażeń.
9 Ostrzeżenie
Pasy bezpieczeństwa należy
zapinać przed każdą jazdą.
Osoby bez zapiętych pasów
bezpieczeństwa w razie wypadku
narażają na ciężkie obrażenia nie
tylko siebie, lecz również innych
pasażerów oraz kierowcę.
Każdy pas bezpieczeństwa
przeznaczony jest wyłącznie dla
jednej osoby. Foteliki dziecięce
3 68.
Okresowo sprawdzać stan i działanie
wszystkich elementów pasów
bezpieczeństwa.
Uszkodzone elementy pasów
bezpieczeństwa należy wymienić. Po
wypadku należy wymienić w
warsztacie pasy bezpieczeństwa i
napinacze pasów.
Uwaga
Uważać, aby nie uszkodzić lub nie
przykleszczyć taśmy pasa
bezpieczeństwa obuwiem lub
przedmiotami o ostrych

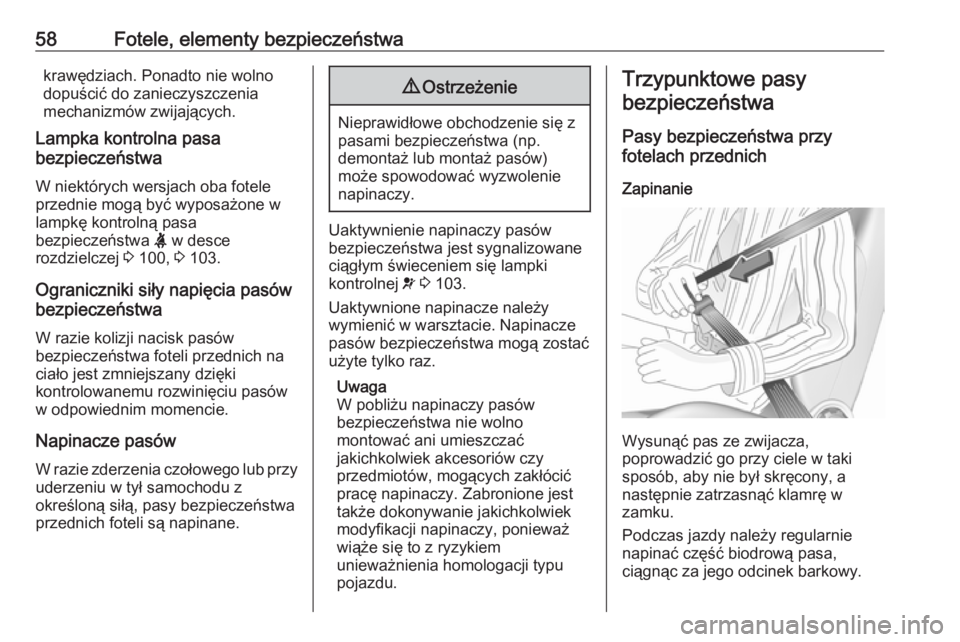

58Fotele, elementy bezpieczeństwakrawędziach. Ponadto nie wolno
dopuścić do zanieczyszczenia
mechanizmów zwijających.
Lampka kontrolna pasa
bezpieczeństwa
W niektórych wersjach oba fotele
przednie mogą być wyposażone w
lampkę kontrolną pasa
bezpieczeństwa X w desce
rozdzielczej 3 100, 3 103.
Ograniczniki siły napięcia pasów
bezpieczeństwa
W razie kolizji nacisk pasów
bezpieczeństwa foteli przednich na
ciało jest zmniejszany dzięki
kontrolowanemu rozwinięciu pasów
w odpowiednim momencie.
Napinacze pasów
W razie zderzenia czołowego lub przy
uderzeniu w tył samochodu z
określoną siłą, pasy bezpieczeństwa przednich foteli są napinane.9 Ostrzeżenie
Nieprawidłowe obchodzenie się z
pasami bezpieczeństwa (np.
demontaż lub montaż pasów)
może spowodować wyzwolenie
napinaczy.
Uaktywnienie napinaczy pasów
bezpieczeństwa jest sygnalizowane
ciągłym świeceniem się lampki
kontrolnej v 3 103.
Uaktywnione napinacze należy
wymienić w warsztacie. Napinacze
pasów bezpieczeństwa mogą zostać
użyte tylko raz.
Uwaga
W pobliżu napinaczy pasów
bezpieczeństwa nie wolno
montować ani umieszczać
jakichkolwiek akcesoriów czy
przedmiotów, mogących zakłócić
pracę napinaczy. Zabronione jest
także dokonywanie jakichkolwiek
modyfikacji napinaczy, ponieważ
wiąże się to z ryzykiem
unieważnienia homologacji typu pojazdu.
Trzypunktowe pasy
bezpieczeństwa
Pasy bezpieczeństwa przy
fotelach przednich
Zapinanie
Wysunąć pas ze zwijacza,
poprowadzić go przy ciele w taki
sposób, aby nie był skręcony, a
następnie zatrzasnąć klamrę w
zamku.
Podczas jazdy należy regularnie
napinać część biodrową pasa,
ciągnąc za jego odcinek barkowy.

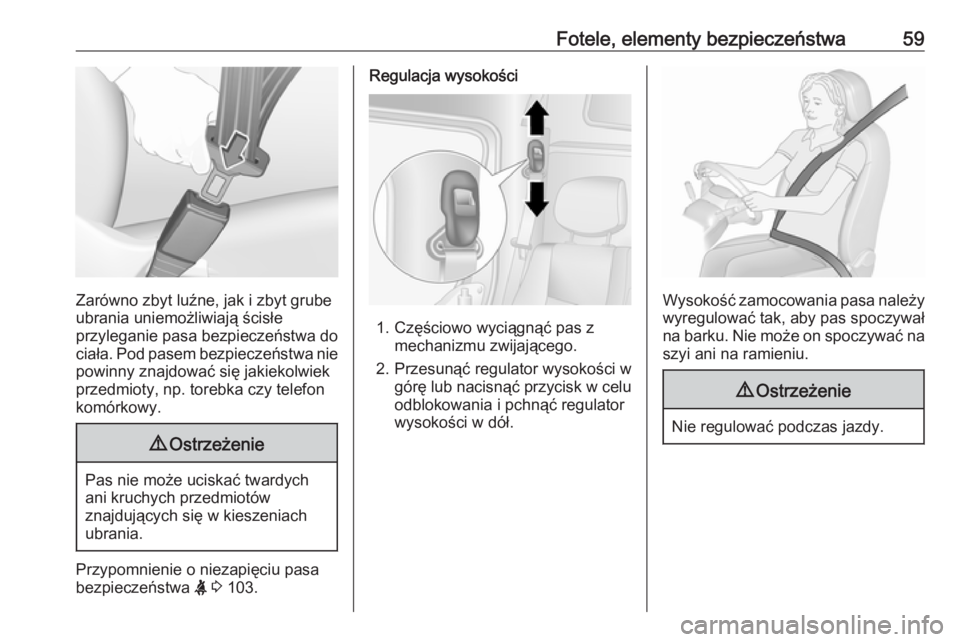

Fotele, elementy bezpieczeństwa59
Zarówno zbyt luźne, jak i zbyt grube
ubrania uniemożliwiają ścisłe
przyleganie pasa bezpieczeństwa do
ciała. Pod pasem bezpieczeństwa nie
powinny znajdować się jakiekolwiek
przedmioty, np. torebka czy telefon
komórkowy.
9 Ostrzeżenie
Pas nie może uciskać twardych
ani kruchych przedmiotów
znajdujących się w kieszeniach
ubrania.
Przypomnienie o niezapięciu pasa
bezpieczeństwa X 3 103.
Regulacja wysokości
1. Częściowo wyciągnąć pas z
mechanizmu zwijającego.
2. Przesunąć regulator wysokości w górę lub nacisnąć przycisk w celuodblokowania i pchnąć regulator
wysokości w dół.
Wysokość zamocowania pasa należy
wyregulować tak, aby pas spoczywał
na barku. Nie może on spoczywać na szyi ani na ramieniu.
9 Ostrzeżenie
Nie regulować podczas jazdy.

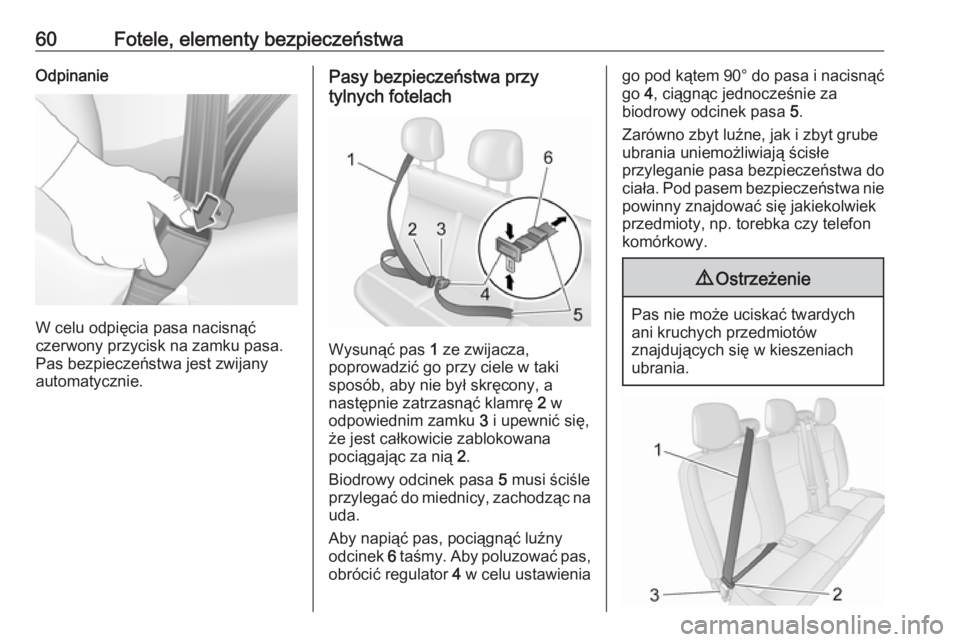

60Fotele, elementy bezpieczeństwaOdpinanie
W celu odpięcia pasa nacisnąć
czerwony przycisk na zamku pasa.
Pas bezpieczeństwa jest zwijany
automatycznie.
Pasy bezpieczeństwa przy
tylnych fotelach
Wysunąć pas 1 ze zwijacza,
poprowadzić go przy ciele w taki sposób, aby nie był skręcony, a
następnie zatrzasnąć klamrę 2 w
odpowiednim zamku 3 i upewnić się,
że jest całkowicie zablokowana
pociągając za nią 2.
Biodrowy odcinek pasa 5 musi ściśle
przylegać do miednicy, zachodząc na
uda.
Aby napiąć pas, pociągnąć luźny
odcinek 6 taśmy. Aby poluzować pas,
obrócić regulator 4 w celu ustawienia
go pod kątem 90° do pasa i nacisnąć
go 4, ciągnąc jednocześnie za
biodrowy odcinek pasa 5.
Zarówno zbyt luźne, jak i zbyt grube
ubrania uniemożliwiają ścisłe
przyleganie pasa bezpieczeństwa do
ciała. Pod pasem bezpieczeństwa nie powinny znajdować się jakiekolwiek
przedmioty, np. torebka czy telefon komórkowy.9 Ostrzeżenie
Pas nie może uciskać twardych
ani kruchych przedmiotów
znajdujących się w kieszeniach
ubrania.

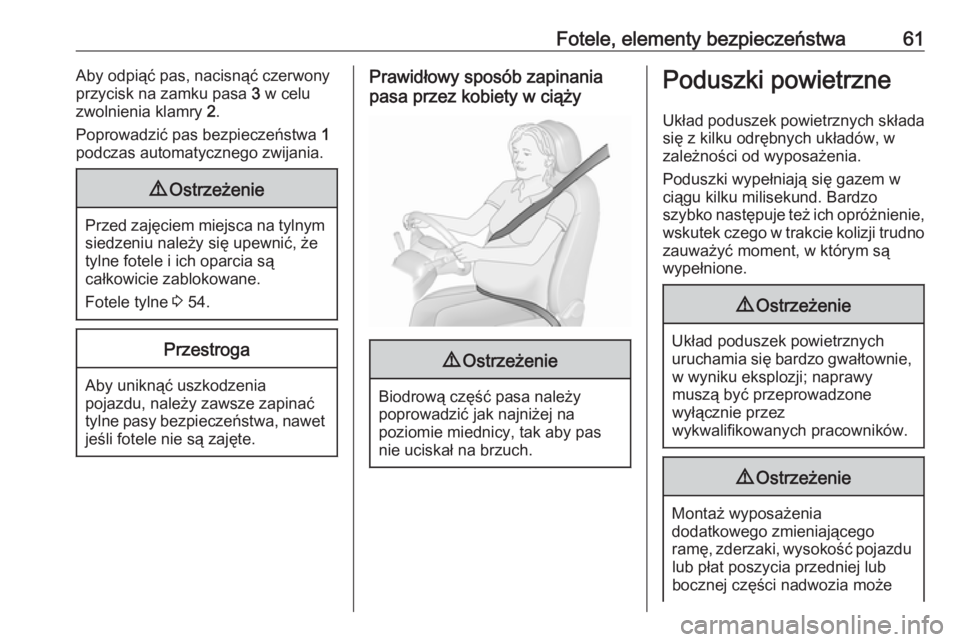

Fotele, elementy bezpieczeństwa61Aby odpiąć pas, nacisnąć czerwony
przycisk na zamku pasa 3 w celu
zwolnienia klamry 2.
Poprowadzić pas bezpieczeństwa 1
podczas automatycznego zwijania.9 Ostrzeżenie
Przed zajęciem miejsca na tylnym
siedzeniu należy się upewnić, że
tylne fotele i ich oparcia są
całkowicie zablokowane.
Fotele tylne 3 54.
Przestroga
Aby uniknąć uszkodzenia
pojazdu, należy zawsze zapinać
tylne pasy bezpieczeństwa, nawet jeśli fotele nie są zajęte.
Prawidłowy sposób zapinania
pasa przez kobiety w ciąży9 Ostrzeżenie
Biodrową część pasa należy
poprowadzić jak najniżej na
poziomie miednicy, tak aby pas
nie uciskał na brzuch.
Poduszki powietrzne
Układ poduszek powietrznych składa
się z kilku odrębnych układów, w
zależności od wyposażenia.
Poduszki wypełniają się gazem w
ciągu kilku milisekund. Bardzo
szybko następuje też ich opróżnienie,
wskutek czego w trakcie kolizji trudno zauważyć moment, w którym są
wypełnione.9 Ostrzeżenie
Układ poduszek powietrznych
uruchamia się bardzo gwałtownie, w wyniku eksplozji; naprawy
muszą być przeprowadzone
wyłącznie przez
wykwalifikowanych pracowników.
9 Ostrzeżenie
Montaż wyposażenia
dodatkowego zmieniającego
ramę, zderzaki, wysokość pojazdu lub płat poszycia przedniej lub
bocznej części nadwozia może

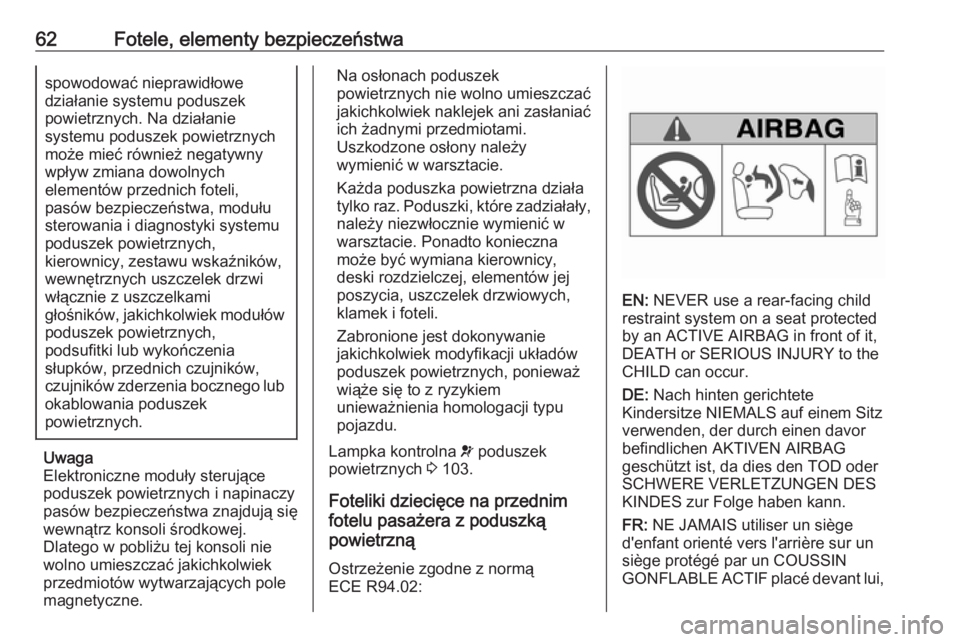

62Fotele, elementy bezpieczeństwaspowodować nieprawidłowe
działanie systemu poduszek
powietrznych. Na działanie
systemu poduszek powietrznych
może mieć również negatywny
wpływ zmiana dowolnych
elementów przednich foteli,
pasów bezpieczeństwa, modułu sterowania i diagnostyki systemu
poduszek powietrznych,
kierownicy, zestawu wskaźników,
wewnętrznych uszczelek drzwi
włącznie z uszczelkami
głośników, jakichkolwiek modułów poduszek powietrznych,
podsufitki lub wykończenia
słupków, przednich czujników,
czujników zderzenia bocznego lub okablowania poduszek
powietrznych.
Uwaga
Elektroniczne moduły sterujące
poduszek powietrznych i napinaczy
pasów bezpieczeństwa znajdują się
wewnątrz konsoli środkowej.
Dlatego w pobliżu tej konsoli nie
wolno umieszczać jakichkolwiek
przedmiotów wytwarzających pole magnetyczne.
Na osłonach poduszek
powietrznych nie wolno umieszczać
jakichkolwiek naklejek ani zasłaniać ich żadnymi przedmiotami.
Uszkodzone osłony należy
wymienić w warsztacie.
Każda poduszka powietrzna działa
tylko raz. Poduszki, które zadziałały,
należy niezwłocznie wymienić w
warsztacie. Ponadto konieczna
może być wymiana kierownicy,
deski rozdzielczej, elementów jej
poszycia, uszczelek drzwiowych, klamek i foteli.
Zabronione jest dokonywanie
jakichkolwiek modyfikacji układów
poduszek powietrznych, ponieważ
wiąże się to z ryzykiem
unieważnienia homologacji typu
pojazdu.
Lampka kontrolna v poduszek
powietrznych 3 103.
Foteliki dziecięce na przednim
fotelu pasażera z poduszką
powietrzną
Ostrzeżenie zgodne z normą
ECE R94.02:
EN: NEVER use a rear-facing child
restraint system on a seat protected
by an ACTIVE AIRBAG in front of it,
DEATH or SERIOUS INJURY to the
CHILD can occur.
DE: Nach hinten gerichtete
Kindersitze NIEMALS auf einem Sitz
verwenden, der durch einen davor
befindlichen AKTIVEN AIRBAG
geschützt ist, da dies den TOD oder
SCHWERE VERLETZUNGEN DES
KINDES zur Folge haben kann.
FR: NE JAMAIS utiliser un siège
d'enfant orienté vers l'arrière sur un
siège protégé par un COUSSIN
GONFLABLE ACTIF placé devant lui,
