2018 OPEL MOVANO_B Instrukcja obsługi (in Polish)

Pielęgnacja samochodu215SymbolObwódZSystem audio-nawiga‐
cyjny / ogrzewanie foteli /
wyświetlacz informacyjny
kierowcy / złącza audio /
alarm?Gniazdko zasilaniaÌZapalniczkaeDeska rozdzielczaUCentralny zamek0Oświetlenie wnętrzaOKierunkowskazy / tylne
światła przeciwmgielne /
moduł sterujący nadwoziaDIAGZłącze diagnostyczneuUkład ABS / układ stabili‐
zacji toru jazdydOświetlenie wnętrza /
światła hamowaniaZModuł sterujący nadwoziaSTOPŚwiatło hamowaniaIModuł sterujący nadwozia /
szyby otwierane elek‐
trycznie / układ ogrzewania
i wentylacji / klimatyzacjaSymbolObwódmLewa podgrzewana szyba
tylnanPrawa podgrzewana szyba
tylnaRSpryskiwacz przedniej
szybyMImmobilizer elektronicznyUPodgrzewanie foteliFBLŚwiatło bocznelSystem głośnomówiący&TachografPTOPrzystawka odbioru mocyjSygnał dźwiękowyÍWstępne podgrzewanie
silnika / filtr oleju napędo‐
wegoxWentylator układu klimaty‐
zacjidOgrzewanie lusterek
zewnętrznychTLewe światło pozycyjneSPrawe światło pozycyjneOSystem nawigacyjnySymbolObwódADPDodatkowe złącza,Szyby otwierane elek‐
trycznie / moduł sterujący
nadwozia
Skrzynka bezpieczników w
przestrzeni bagażowej
Kombi
Znajduje się za panelem poszycia po prawej stronie przestrzeni
bagażowej, obok tylnych drzwi.

216Pielęgnacja samochoduZa pomocą odpowiedniego
narzędzia, np. śrubokręta z płaską końcówką, odczepić panel poszycia
w trzech miejscach wskazanych na
ilustracji i zdjąć go.
Za tym panelem nie należy
przechowywać żadnych
przedmiotów.NrObwód1Prędkość 3: dodatkowy parownik2Prędkość 2: dodatkowy parownik3Prędkość 1: dodatkowy parownikBus
Znajduje się pod panelem poszycia
stopnia w prawej dolnej części
przestrzeni bagażowej.
Za pomocą odpowiedniego
narzędzia, np. śrubokręta z płaską
końcówką, odczepić panel poszycia
w trzech miejscach wskazanych na
ilustracji i zdjąć go.
Za tym panelem nie należy
przechowywać żadnych
przedmiotów.

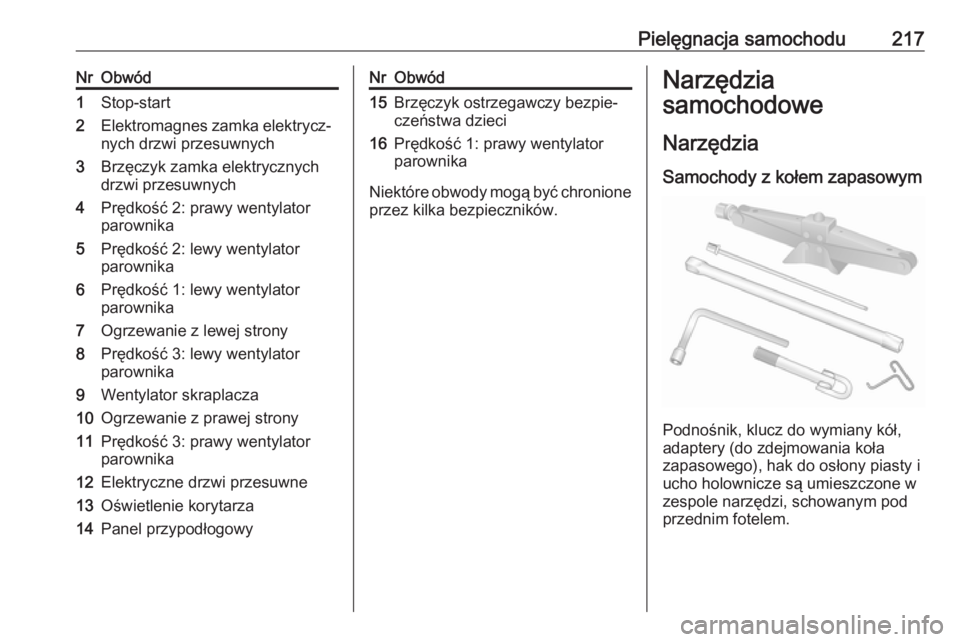

Pielęgnacja samochodu217NrObwód1Stop-start2Elektromagnes zamka elektrycz‐
nych drzwi przesuwnych3Brzęczyk zamka elektrycznych
drzwi przesuwnych4Prędkość 2: prawy wentylator
parownika5Prędkość 2: lewy wentylator
parownika6Prędkość 1: lewy wentylator
parownika7Ogrzewanie z lewej strony8Prędkość 3: lewy wentylator
parownika9Wentylator skraplacza10Ogrzewanie z prawej strony11Prędkość 3: prawy wentylator
parownika12Elektryczne drzwi przesuwne13Oświetlenie korytarza14Panel przypodłogowyNrObwód15Brzęczyk ostrzegawczy bezpie‐
czeństwa dzieci16Prędkość 1: prawy wentylator
parownika
Niektóre obwody mogą być chronione przez kilka bezpieczników.
Narzędzia
samochodowe
Narzędzia
Samochody z kołem zapasowym
Podnośnik, klucz do wymiany kół,
adaptery (do zdejmowania koła
zapasowego), hak do osłony piasty i
ucho holownicze są umieszczone w
zespole narzędzi, schowanym pod
przednim fotelem.

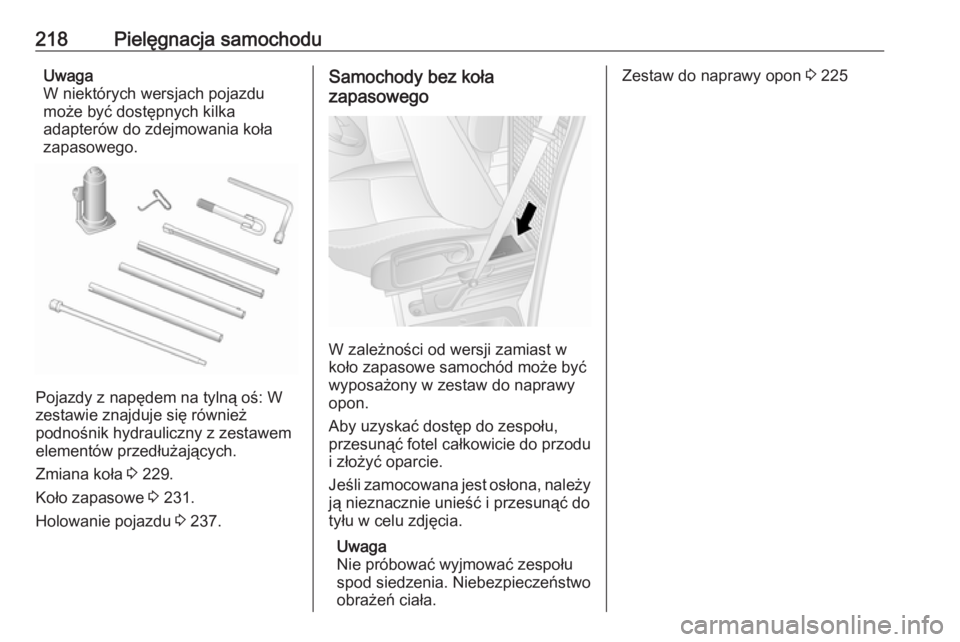

218Pielęgnacja samochoduUwaga
W niektórych wersjach pojazdu
może być dostępnych kilka
adapterów do zdejmowania koła
zapasowego.
Pojazdy z napędem na tylną oś: W
zestawie znajduje się również
podnośnik hydrauliczny z zestawem elementów przedłużających.
Zmiana koła 3 229.
Koło zapasowe 3 231.
Holowanie pojazdu 3 237.
Samochody bez koła
zapasowego
W zależności od wersji zamiast w
koło zapasowe samochód może być
wyposażony w zestaw do naprawy
opon.
Aby uzyskać dostęp do zespołu,
przesunąć fotel całkowicie do przodu
i złożyć oparcie.
Jeśli zamocowana jest osłona, należy
ją nieznacznie unieść i przesunąć do
tyłu w celu zdjęcia.
Uwaga
Nie próbować wyjmować zespołu
spod siedzenia. Niebezpieczeństwo
obrażeń ciała.
Zestaw do naprawy opon 3 225

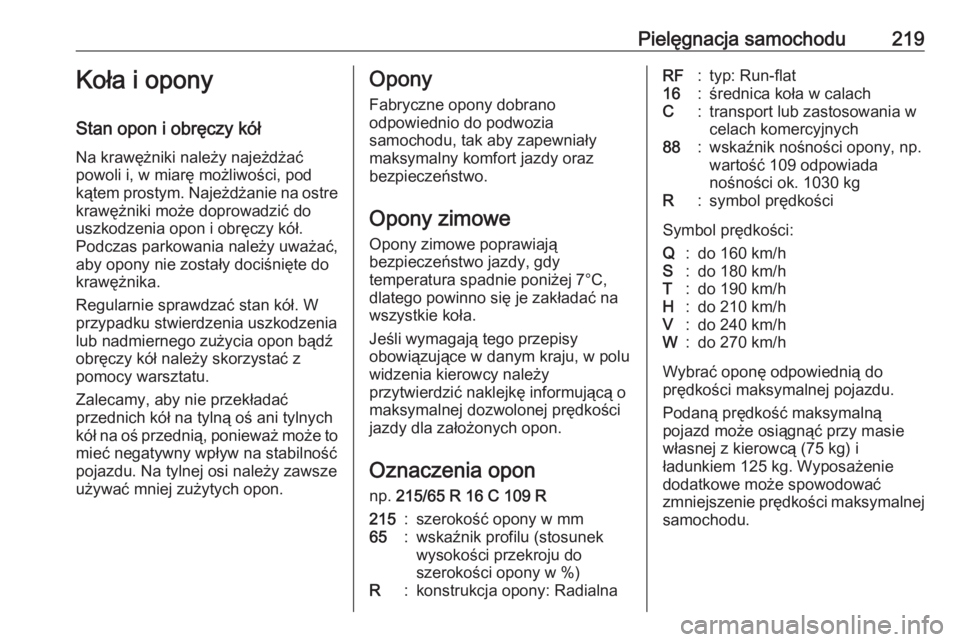

Pielęgnacja samochodu219Koła i opony
Stan opon i obręczy kół
Na krawężniki należy najeżdżać
powoli i, w miarę możliwości, pod
kątem prostym. Najeżdżanie na ostre krawężniki może doprowadzić do
uszkodzenia opon i obręczy kół.
Podczas parkowania należy uważać,
aby opony nie zostały dociśnięte do
krawężnika.
Regularnie sprawdzać stan kół. W przypadku stwierdzenia uszkodzenia
lub nadmiernego zużycia opon bądź
obręczy kół należy skorzystać z
pomocy warsztatu.
Zalecamy, aby nie przekładać
przednich kół na tylną oś ani tylnych
kół na oś przednią, ponieważ może to
mieć negatywny wpływ na stabilność
pojazdu. Na tylnej osi należy zawsze
używać mniej zużytych opon.Opony
Fabryczne opony dobrano
odpowiednio do podwozia
samochodu, tak aby zapewniały
maksymalny komfort jazdy oraz
bezpieczeństwo.
Opony zimowe Opony zimowe poprawiają
bezpieczeństwo jazdy, gdy
temperatura spadnie poniżej 7°C,
dlatego powinno się je zakładać na
wszystkie koła.
Jeśli wymagają tego przepisy
obowiązujące w danym kraju, w polu
widzenia kierowcy należy
przytwierdzić naklejkę informującą o
maksymalnej dozwolonej prędkości
jazdy dla założonych opon.
Oznaczenia opon np. 215/65 R 16 C 109 R215:szerokość opony w mm65:wskaźnik profilu (stosunek
wysokości przekroju do
szerokości opony w %)R:konstrukcja opony: RadialnaRF:typ: Run-flat16:średnica koła w calachC:transport lub zastosowania w
celach komercyjnych88:wskaźnik nośności opony, np.
wartość 109 odpowiada
nośności ok. 1030 kgR:symbol prędkości
Symbol prędkości:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Wybrać oponę odpowiednią do
prędkości maksymalnej pojazdu.
Podaną prędkość maksymalną
pojazd może osiągnąć przy masie
własnej z kierowcą (75 kg) i
ładunkiem 125 kg. Wyposażenie
dodatkowe może spowodować
zmniejszenie prędkości maksymalnej samochodu.

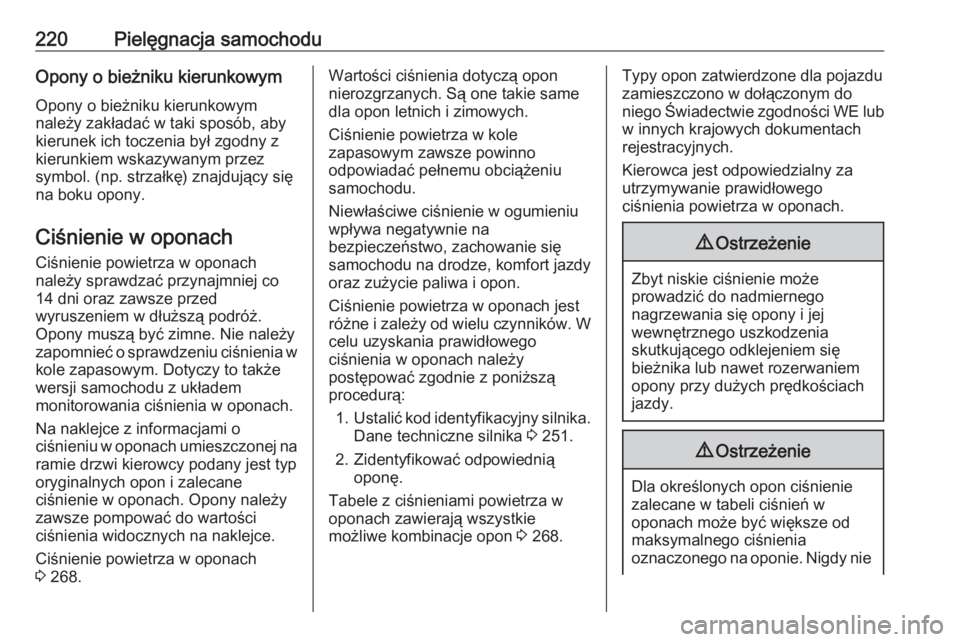

220Pielęgnacja samochoduOpony o bieżniku kierunkowymOpony o bieżniku kierunkowym
należy zakładać w taki sposób, aby
kierunek ich toczenia był zgodny z
kierunkiem wskazywanym przez
symbol. (np. strzałkę) znajdujący się
na boku opony.
Ciśnienie w oponach Ciśnienie powietrza w oponach
należy sprawdzać przynajmniej co
14 dni oraz zawsze przed
wyruszeniem w dłuższą podróż.
Opony muszą być zimne. Nie należy
zapomnieć o sprawdzeniu ciśnienia w
kole zapasowym. Dotyczy to także
wersji samochodu z układem
monitorowania ciśnienia w oponach.
Na naklejce z informacjami o
ciśnieniu w oponach umieszczonej na
ramie drzwi kierowcy podany jest typ
oryginalnych opon i zalecane
ciśnienie w oponach. Opony należy
zawsze pompować do wartości
ciśnienia widocznych na naklejce.
Ciśnienie powietrza w oponach
3 268.Wartości ciśnienia dotyczą opon
nierozgrzanych. Są one takie same
dla opon letnich i zimowych.
Ciśnienie powietrza w kole
zapasowym zawsze powinno
odpowiadać pełnemu obciążeniu
samochodu.
Niewłaściwe ciśnienie w ogumieniu
wpływa negatywnie na
bezpieczeństwo, zachowanie się
samochodu na drodze, komfort jazdy oraz zużycie paliwa i opon.
Ciśnienie powietrza w oponach jest
różne i zależy od wielu czynników. W celu uzyskania prawidłowego
ciśnienia w oponach należy
postępować zgodnie z poniższą
procedurą:
1. Ustalić kod identyfikacyjny silnika.
Dane techniczne silnika 3 251.
2. Zidentyfikować odpowiednią oponę.
Tabele z ciśnieniami powietrza w
oponach zawierają wszystkie
możliwe kombinacje opon 3 268.Typy opon zatwierdzone dla pojazdu
zamieszczono w dołączonym doniego Świadectwie zgodności WE lub w innych krajowych dokumentachrejestracyjnych.
Kierowca jest odpowiedzialny za utrzymywanie prawidłowego
ciśnienia powietrza w oponach.9 Ostrzeżenie
Zbyt niskie ciśnienie może
prowadzić do nadmiernego
nagrzewania się opony i jej
wewnętrznego uszkodzenia
skutkującego odklejeniem się
bieżnika lub nawet rozerwaniem
opony przy dużych prędkościach
jazdy.
9 Ostrzeżenie
Dla określonych opon ciśnienie
zalecane w tabeli ciśnień w
oponach może być większe od
maksymalnego ciśnienia
oznaczonego na oponie. Nigdy nie

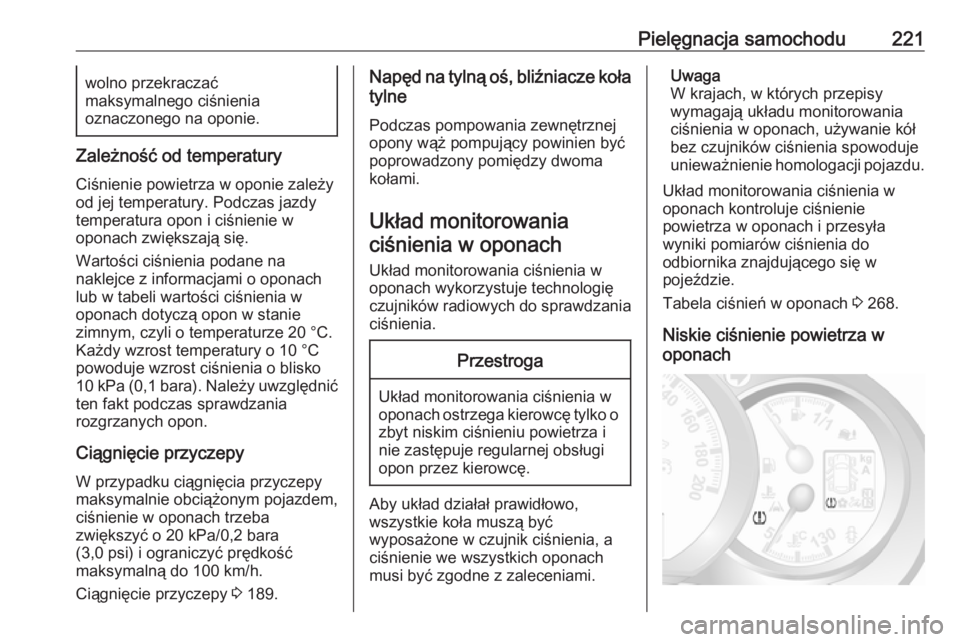

Pielęgnacja samochodu221wolno przekraczać
maksymalnego ciśnienia
oznaczonego na oponie.
Zależność od temperatury
Ciśnienie powietrza w oponie zależy
od jej temperatury. Podczas jazdy
temperatura opon i ciśnienie w
oponach zwiększają się.
Wartości ciśnienia podane na
naklejce z informacjami o oponach
lub w tabeli wartości ciśnienia w
oponach dotyczą opon w stanie
zimnym, czyli o temperaturze 20 °C.
Każdy wzrost temperatury o 10 °C
powoduje wzrost ciśnienia o blisko
10 kPa (0,1 bara). Należy uwzględnić
ten fakt podczas sprawdzania
rozgrzanych opon.
Ciągnięcie przyczepy
W przypadku ciągnięcia przyczepy maksymalnie obciążonym pojazdem,
ciśnienie w oponach trzeba
zwiększyć o 20 kPa/0,2 bara
(3,0 psi) i ograniczyć prędkość
maksymalną do 100 km/h.
Ciągnięcie przyczepy 3 189.
Napęd na tylną oś, bliźniacze koła
tylne
Podczas pompowania zewnętrznej
opony wąż pompujący powinien być
poprowadzony pomiędzy dwoma
kołami.
Układ monitorowania ciśnienia w oponach
Układ monitorowania ciśnienia w
oponach wykorzystuje technologię
czujników radiowych do sprawdzania
ciśnienia.Przestroga
Układ monitorowania ciśnienia w
oponach ostrzega kierowcę tylko o zbyt niskim ciśnieniu powietrza i
nie zastępuje regularnej obsługi
opon przez kierowcę.
Aby układ działał prawidłowo,
wszystkie koła muszą być
wyposażone w czujnik ciśnienia, a
ciśnienie we wszystkich oponach musi być zgodne z zaleceniami.
Uwaga
W krajach, w których przepisy
wymagają układu monitorowania
ciśnienia w oponach, używanie kół
bez czujników ciśnienia spowoduje unieważnienie homologacji pojazdu.
Układ monitorowania ciśnienia w
oponach kontroluje ciśnienie
powietrza w oponach i przesyła
wyniki pomiarów ciśnienia do
odbiornika znajdującego się w
pojeździe.
Tabela ciśnień w oponach 3 268.
Niskie ciśnienie powietrza w
oponach

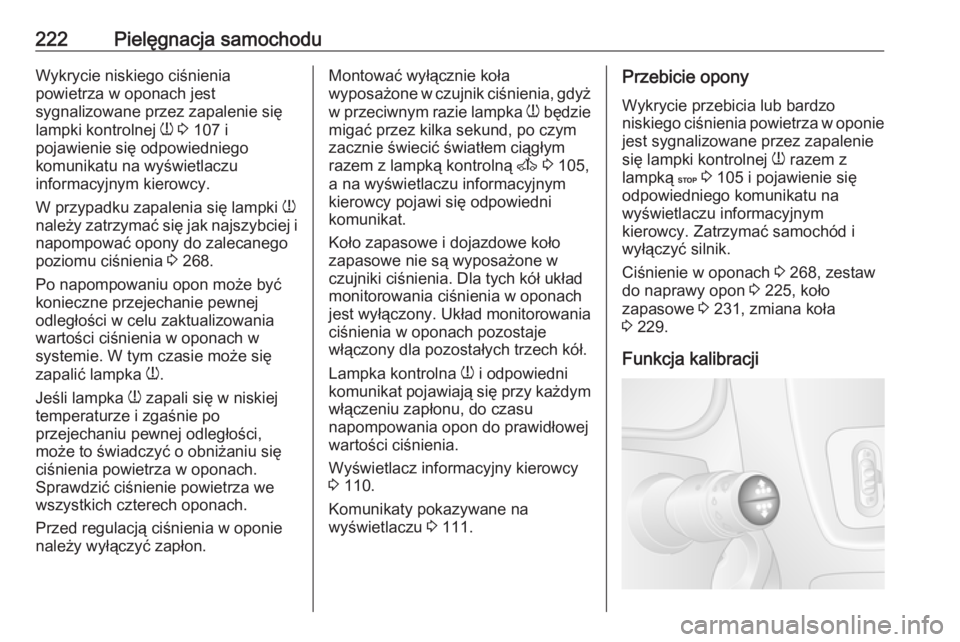

222Pielęgnacja samochoduWykrycie niskiego ciśnienia
powietrza w oponach jest
sygnalizowane przez zapalenie się
lampki kontrolnej w 3 107 i
pojawienie się odpowiedniego
komunikatu na wyświetlaczu
informacyjnym kierowcy.
W przypadku zapalenia się lampki w
należy zatrzymać się jak najszybciej i napompować opony do zalecanego
poziomu ciśnienia 3 268.
Po napompowaniu opon może być
konieczne przejechanie pewnej
odległości w celu zaktualizowania
wartości ciśnienia w oponach w
systemie. W tym czasie może się
zapalić lampka w.
Jeśli lampka w zapali się w niskiej
temperaturze i zgaśnie po
przejechaniu pewnej odległości,
może to świadczyć o obniżaniu się
ciśnienia powietrza w oponach.
Sprawdzić ciśnienie powietrza we
wszystkich czterech oponach.
Przed regulacją ciśnienia w oponie
należy wyłączyć zapłon.Montować wyłącznie koła
wyposażone w czujnik ciśnienia, gdyż
w przeciwnym razie lampka w będzie
migać przez kilka sekund, po czym
zacznie świecić światłem ciągłym
razem z lampką kontrolną A 3 105,
a na wyświetlaczu informacyjnym
kierowcy pojawi się odpowiedni
komunikat.
Koło zapasowe i dojazdowe koło
zapasowe nie są wyposażone w
czujniki ciśnienia. Dla tych kół układ
monitorowania ciśnienia w oponach
jest wyłączony. Układ monitorowania
ciśnienia w oponach pozostaje
włączony dla pozostałych trzech kół.
Lampka kontrolna w i odpowiedni
komunikat pojawiają się przy każdym włączeniu zapłonu, do czasu
napompowania opon do prawidłowej
wartości ciśnienia.
Wyświetlacz informacyjny kierowcy
3 110.
Komunikaty pokazywane na
wyświetlaczu 3 111.Przebicie opony
Wykrycie przebicia lub bardzo
niskiego ciśnienia powietrza w oponie
jest sygnalizowane przez zapalenie
się lampki kontrolnej w razem z
lampką C 3 105 i pojawienie się
odpowiedniego komunikatu na wyświetlaczu informacyjnym
kierowcy. Zatrzymać samochód i
wyłączyć silnik.
Ciśnienie w oponach 3 268, zestaw
do naprawy opon 3 225, koło
zapasowe 3 231, zmiana koła
3 229.
Funkcja kalibracji
