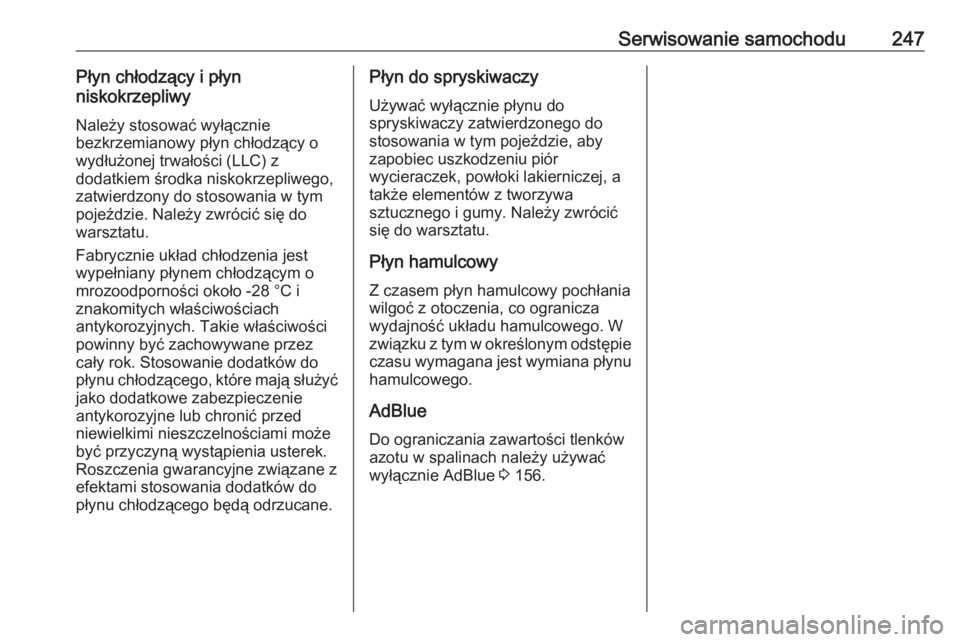

Serwisowanie samochodu247Płyn chłodzący i płyn
niskokrzepliwy
Należy stosować wyłącznie
bezkrzemianowy płyn chłodzący o wydłużonej trwałości (LLC) z
dodatkiem środka niskokrzepliwego,
zatwierdzony do stosowania w tym
pojeździe. Należy zwrócić się do
warsztatu.
Fabrycznie układ chłodzenia jest wypełniany płynem chłodzącym o mrozoodporności około -28 °C i
znakomitych właściwościach
antykorozyjnych. Takie właściwości
powinny być zachowywane przez
cały rok. Stosowanie dodatków do
płynu chłodzącego, które mają służyć
jako dodatkowe zabezpieczenie
antykorozyjne lub chronić przed
niewielkimi nieszczelnościami może
być przyczyną wystąpienia usterek.
Roszczenia gwarancyjne związane z
efektami stosowania dodatków do
płynu chłodzącego będą odrzucane.Płyn do spryskiwaczy
Używać wyłącznie płynu do
spryskiwaczy zatwierdzonego do
stosowania w tym pojeździe, aby
zapobiec uszkodzeniu piór
wycieraczek, powłoki lakierniczej, a
także elementów z tworzywa
sztucznego i gumy. Należy zwrócić
się do warsztatu.
Płyn hamulcowy
Z czasem płyn hamulcowy pochłania
wilgoć z otoczenia, co ogranicza
wydajność układu hamulcowego. W
związku z tym w określonym odstępie
czasu wymagana jest wymiana płynu hamulcowego.
AdBlue Do ograniczania zawartości tlenków
azotu w spalinach należy używać
wyłącznie AdBlue 3 156.

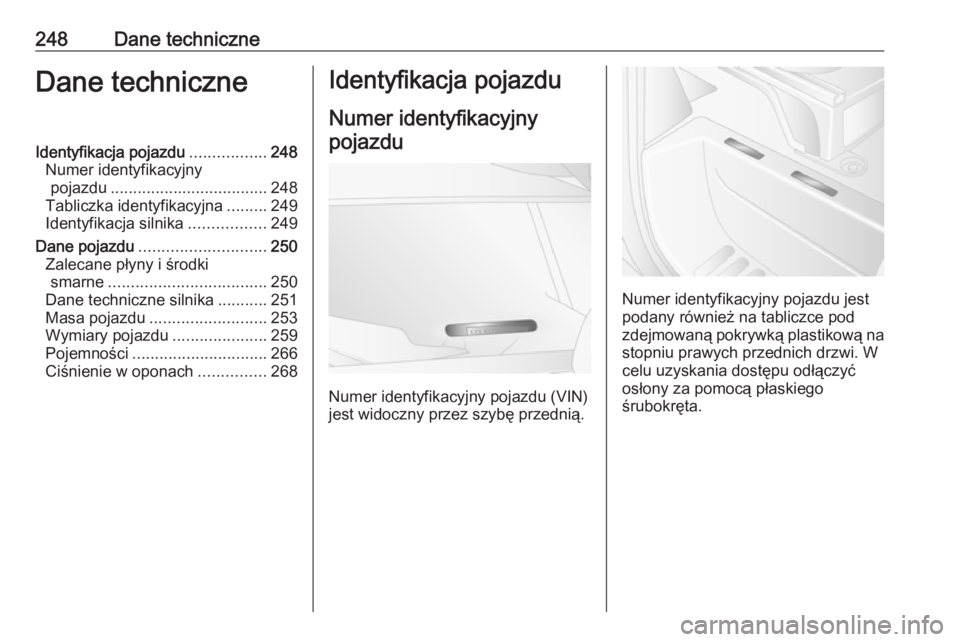

248Dane techniczneDane techniczneIdentyfikacja pojazdu.................248
Numer identyfikacyjny pojazdu ................................... 248
Tabliczka identyfikacyjna .........249
Identyfikacja silnika .................249
Dane pojazdu ............................ 250
Zalecane płyny i środki smarne ................................... 250
Dane techniczne silnika ...........251
Masa pojazdu .......................... 253
Wymiary pojazdu .....................259
Pojemności .............................. 266
Ciśnienie w oponach ...............268Identyfikacja pojazdu
Numer identyfikacyjnypojazdu
Numer identyfikacyjny pojazdu (VIN)
jest widoczny przez szybę przednią.
Numer identyfikacyjny pojazdu jest podany również na tabliczce pod
zdejmowaną pokrywką plastikową na stopniu prawych przednich drzwi. W
celu uzyskania dostępu odłączyć
osłony za pomocą płaskiego
śrubokręta.

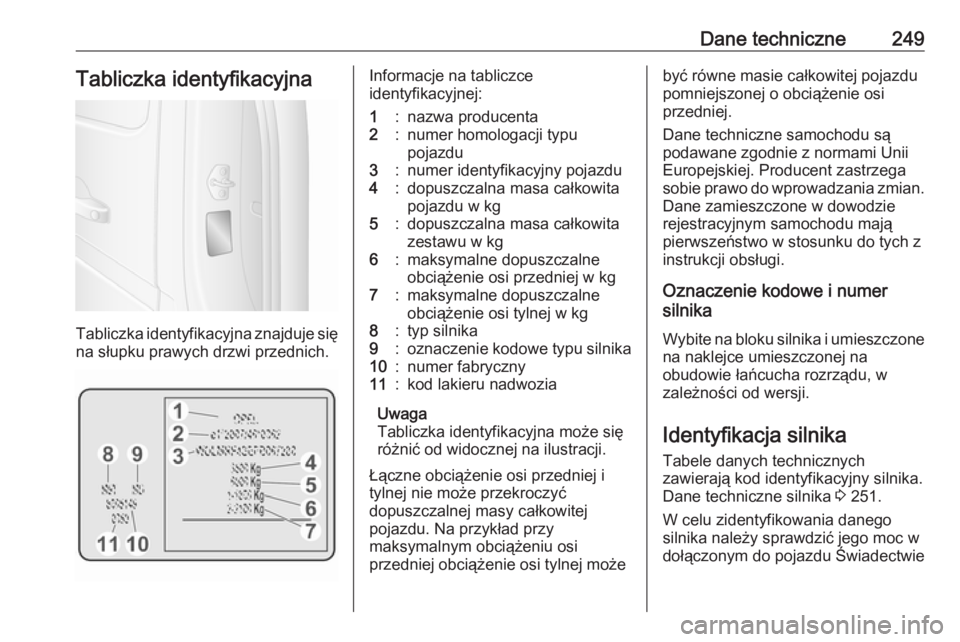

Dane techniczne249Tabliczka identyfikacyjna
Tabliczka identyfikacyjna znajduje sięna słupku prawych drzwi przednich.
Informacje na tabliczce
identyfikacyjnej:1:nazwa producenta2:numer homologacji typu pojazdu3:numer identyfikacyjny pojazdu4:dopuszczalna masa całkowita
pojazdu w kg5:dopuszczalna masa całkowita
zestawu w kg6:maksymalne dopuszczalne
obciążenie osi przedniej w kg7:maksymalne dopuszczalne
obciążenie osi tylnej w kg8:typ silnika9:oznaczenie kodowe typu silnika10:numer fabryczny11:kod lakieru nadwozia
Uwaga
Tabliczka identyfikacyjna może się różnić od widocznej na ilustracji.
Łączne obciążenie osi przedniej i tylnej nie może przekroczyć
dopuszczalnej masy całkowitej
pojazdu. Na przykład przy
maksymalnym obciążeniu osi
przedniej obciążenie osi tylnej może
być równe masie całkowitej pojazdu
pomniejszonej o obciążenie osi
przedniej.
Dane techniczne samochodu są podawane zgodnie z normami Unii
Europejskiej. Producent zastrzega sobie prawo do wprowadzania zmian.
Dane zamieszczone w dowodzie
rejestracyjnym samochodu mają
pierwszeństwo w stosunku do tych z
instrukcji obsługi.
Oznaczenie kodowe i numer
silnika
Wybite na bloku silnika i umieszczone
na naklejce umieszczonej na
obudowie łańcucha rozrządu, w
zależności od wersji.
Identyfikacja silnika Tabele danych technicznych
zawierają kod identyfikacyjny silnika.
Dane techniczne silnika 3 251.
W celu zidentyfikowania danego
silnika należy sprawdzić jego moc w
dołączonym do pojazdu Świadectwie

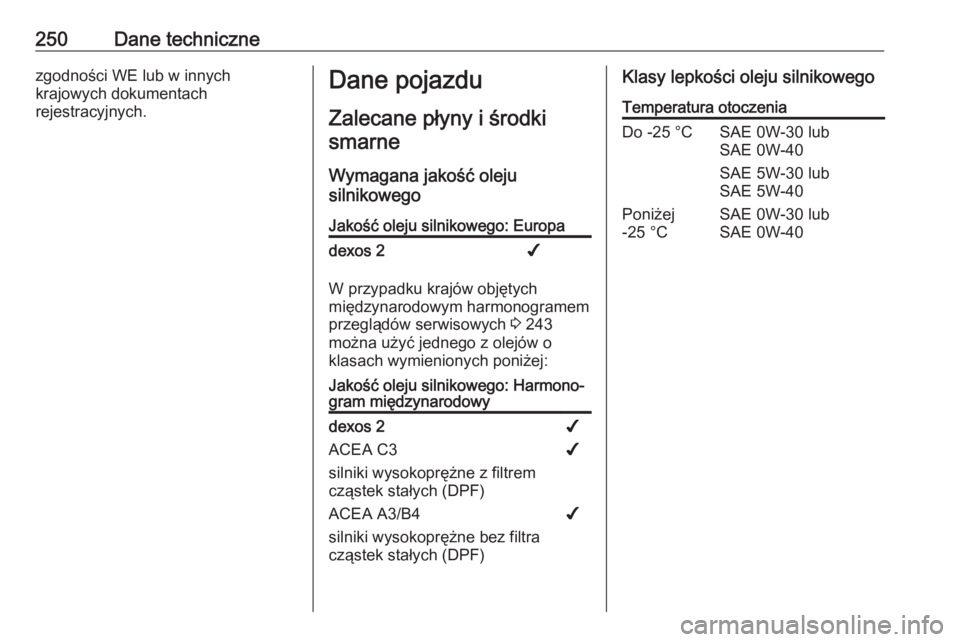

250Dane technicznezgodności WE lub w innych
krajowych dokumentach
rejestracyjnych.Dane pojazdu
Zalecane płyny i środki smarne
Wymagana jakość oleju
silnikowegoJakość oleju silnikowego: Europadexos 2✔
W przypadku krajów objętych
międzynarodowym harmonogramem
przeglądów serwisowych 3 243
można użyć jednego z olejów o
klasach wymienionych poniżej:
Jakość oleju silnikowego: Harmono‐
gram międzynarodowydexos 2✔ACEA C3
silniki wysokoprężne z filtrem
cząstek stałych (DPF)✔ACEA A3/B4
silniki wysokoprężne bez filtra
cząstek stałych (DPF)✔Klasy lepkości oleju silnikowegoTemperatura otoczeniaDo -25 °CSAE 0W-30 lub
SAE 0W-40
SAE 5W-30 lub
SAE 5W-40Poniżej
-25 °CSAE 0W-30 lub
SAE 0W-40

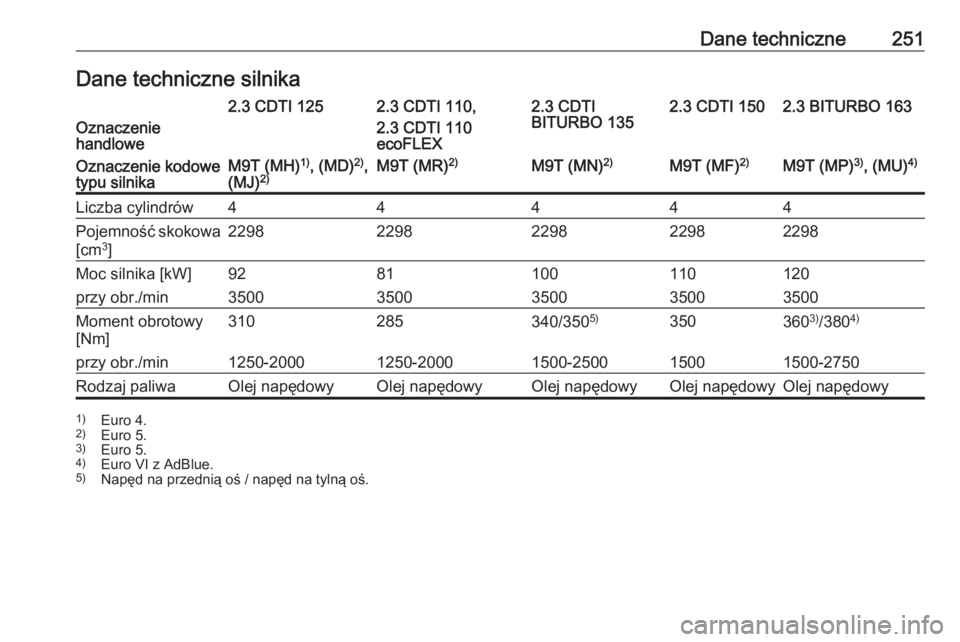

Dane techniczne251Dane techniczne silnikaOznaczenie
handlowe
2.3 CDTI 1252.3 CDTI 110,
2.3 CDTI 110
ecoFLEX2.3 CDTI
BITURBO 1352.3 CDTI 1502.3 BITURBO 163Oznaczenie kodowe
typu silnikaM9T (MH) 1)
, (MD) 2)
,
(MJ) 2)M9T (MR) 2)M9T (MN)2)M9T (MF)2)M9T (MP) 3)
, (MU) 4)Liczba cylindrów44444Pojemność skokowa
[cm 3
]22982298229822982298Moc silnika [kW]9281100110120przy obr./min35003500350035003500Moment obrotowy
[Nm]310285340/350 5)3503603)
/380 4)przy obr./min1250-20001250-20001500-250015001500-2750Rodzaj paliwaOlej napędowyOlej napędowyOlej napędowyOlej napędowyOlej napędowy1)
Euro 4.
2) Euro 5.
3) Euro 5.
4) Euro VI z AdBlue.
5) Napęd na przednią oś / napęd na tylną oś.

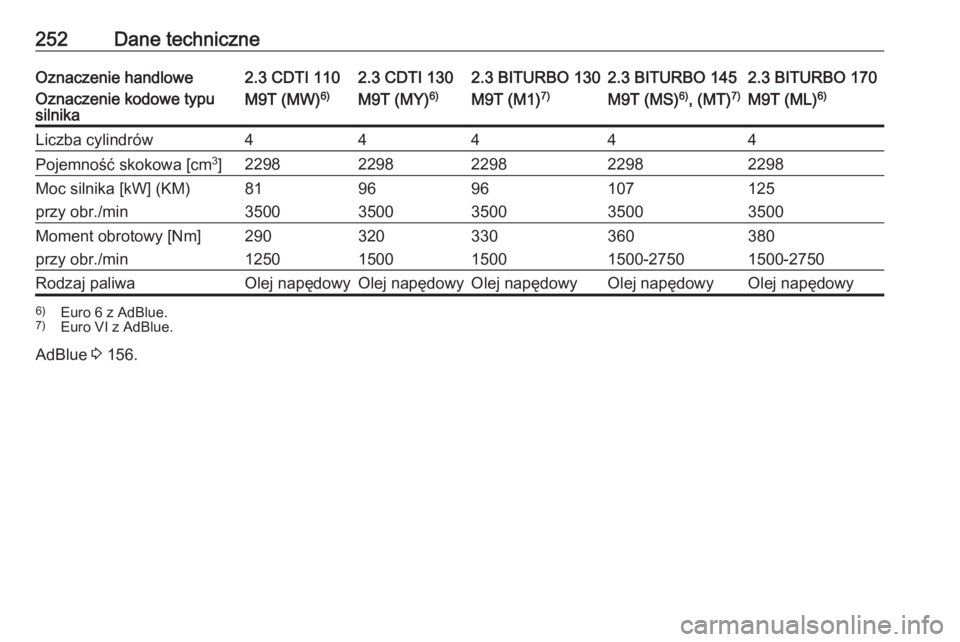

252Dane techniczneOznaczenie handlowe2.3 CDTI 1102.3 CDTI 1302.3 BITURBO 1302.3 BITURBO 1452.3 BITURBO 170Oznaczenie kodowe typu
silnikaM9T (MW) 6)M9T (MY)6)M9T (M1)7)M9T (MS) 6)
, (MT) 7)M9T (ML) 6)Liczba cylindrów44444Pojemność skokowa [cm 3
]22982298229822982298Moc silnika [kW] (KM)819696107125przy obr./min35003500350035003500Moment obrotowy [Nm]290320330360380przy obr./min1250150015001500-27501500-2750Rodzaj paliwaOlej napędowyOlej napędowyOlej napędowyOlej napędowyOlej napędowy6) Euro 6 z AdBlue.
7) Euro VI z AdBlue.
AdBlue 3
156.

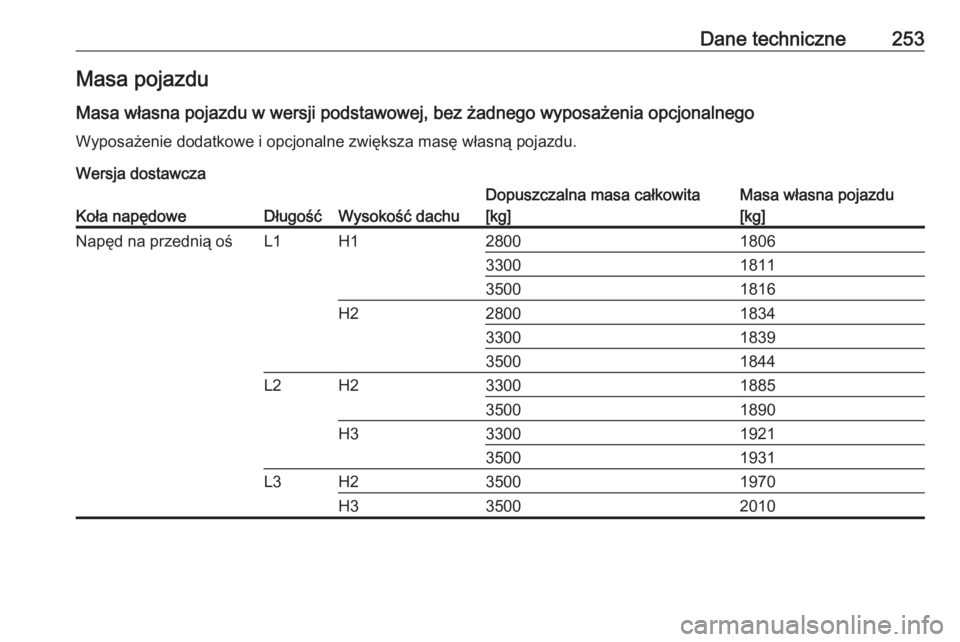

Dane techniczne253Masa pojazdu
Masa własna pojazdu w wersji podstawowej, bez żadnego wyposażenia opcjonalnego Wyposażenie dodatkowe i opcjonalne zwiększa masę własną pojazdu.
Wersja dostawczaKoła napędoweDługośćWysokość dachu
Dopuszczalna masa całkowita
[kg]Masa własna pojazdu
[kg]Napęd na przednią ośL1H1280018063300181135001816H2280018343300183935001844L2H23300188535001890H33300192135001931L3H235001970H335002010

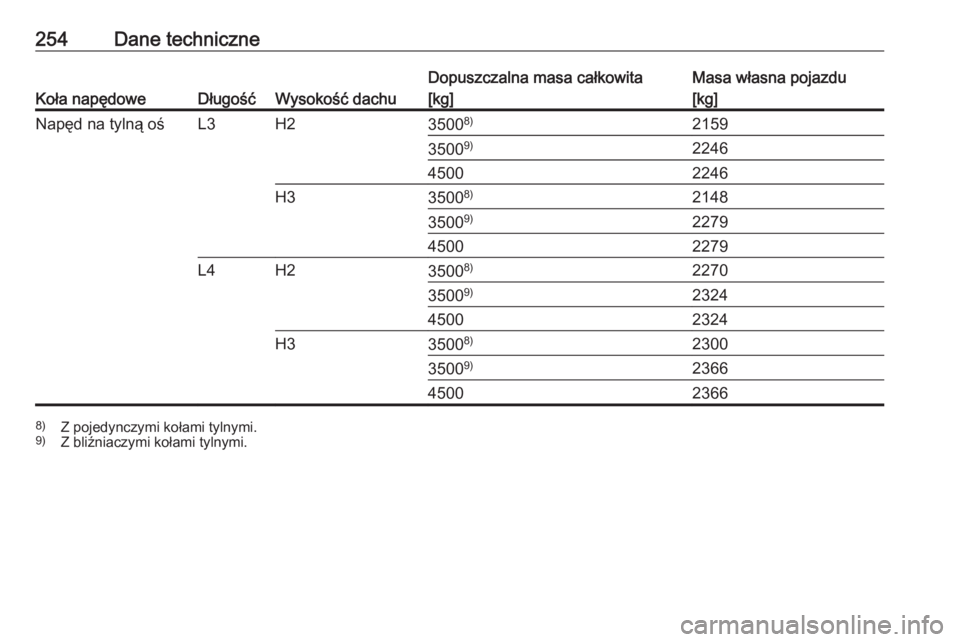

254Dane techniczne
Koła napędoweDługośćWysokość dachu
Dopuszczalna masa całkowita
[kg]Masa własna pojazdu
[kg]Napęd na tylną ośL3H23500 8)215935009)224645002246H33500 8)214835009)227945002279L4H23500 8)227035009)232445002324H33500 8)230035009)2366450023668)
Z pojedynczymi kołami tylnymi.
9) Z bliźniaczymi kołami tylnymi.
