2018 MITSUBISHI L200 Руководство по эксплуатации и техобслуживанию (in Russian)

Замена ламп
Техническое обслуживание автомобиля10-43
10
3.Поверните патрон против часовой стрелки и извлеките его.4.Нажмите на защелку (F) и отсоедините лампу (G).
5.Лампа устанавливается в порядке, обратном порядку снятия. D:Противотуманные фары
E:Дневные ходовые огни
Тип 1Тип 2Тип 3
Ijhlb\hlmfZggu_ фары Дневные ходовые огни

Замена ламп

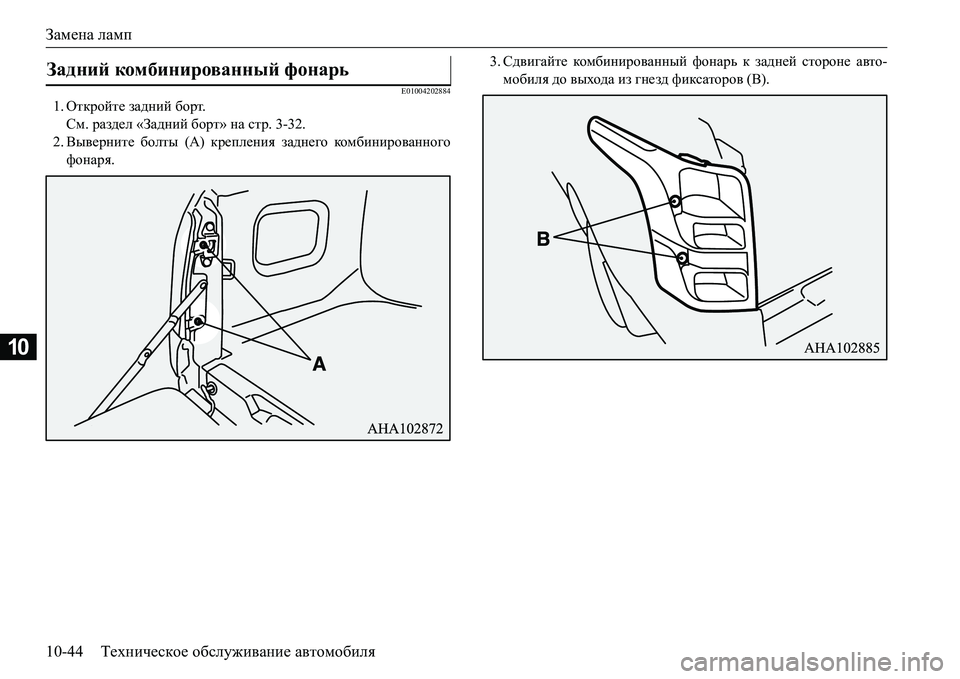

10-44Техническое обслуживание автомобиля
10
E01004202884
1.Откройте задний борт.
См. раздел «Задний борт» на стр. 3-32.
2.Выверните болты (А) крепления заднего комбинированного
фонаря.3.Сдвигайте комбинированный фонарь к задней стороне авто-
мобиля до выхода из гнезд фиксаторов (В).
Задний комбинированный фонарь

Замена ламп
Техническое обслуживание автомобиля10-45
10
4.Все патроны с лампами извлекаются поворотом против часо-
вой стрелки.5.Лампа устанавливается в порядке, обратном порядку снятия.
С:Задние габаритные огни и стоп-сигналы
Извлеките лампу, одновременно нажимая на нее и повернув
против часовой стрелки.
D:Задний указатель поворота
Извлеките лампу, потянув за нее.
E:Задний противотуманный фонарь (со стороны води-
теля)
*/фонарь заднего хода
Извлеките лампу, потянув за нее.
ПРИМЕЧАНИЕ
Устанавливая фонарь на место, совместите направляющие штифты
(F) и фиксатор (G) с отверстиями (H) в кузове.

Замена ламп
10-46Техническое обслуживание автомобиля
10
E01004602224
1.Вставьте в разъем плафона отвертку с плоским лезвием, затем
снимите плафон, аккуратно отжав его.2.Извлеките патрон в сборе с лампой, поворачивая его против
часовой стрелки, и извлеките лампу, потянув за нее.
Фонари освещения регистрационного знака
ПРИМЕЧАНИЕ
Оберните отвертку тканью, чтобы не поцарапать рассеиватель или
кузов.

Замена ламп
Техническое обслуживание автомобиля10-47
10
3.Лампа устанавливается в порядке, обратном порядку снятия.
E01010501074
1.Вставьте в разъем плафона отвертку с плоским лезвием, затем
снимите плафон, аккуратно отжав его.
Извлеките лампу из держателя.
ПРИМЕЧАНИЕ
Устанавливая фонарь в сборе на место, сначала вставьте в отвер-
стие в кузове правую часть фонаря с фиксатором (A).
Передняя лампа освещения салона и лампы
местной подсветки
*
ПРИМЕЧАНИЕ
Оберните отвертку тканью, чтобы не поцарапать плафон.

Замена ламп

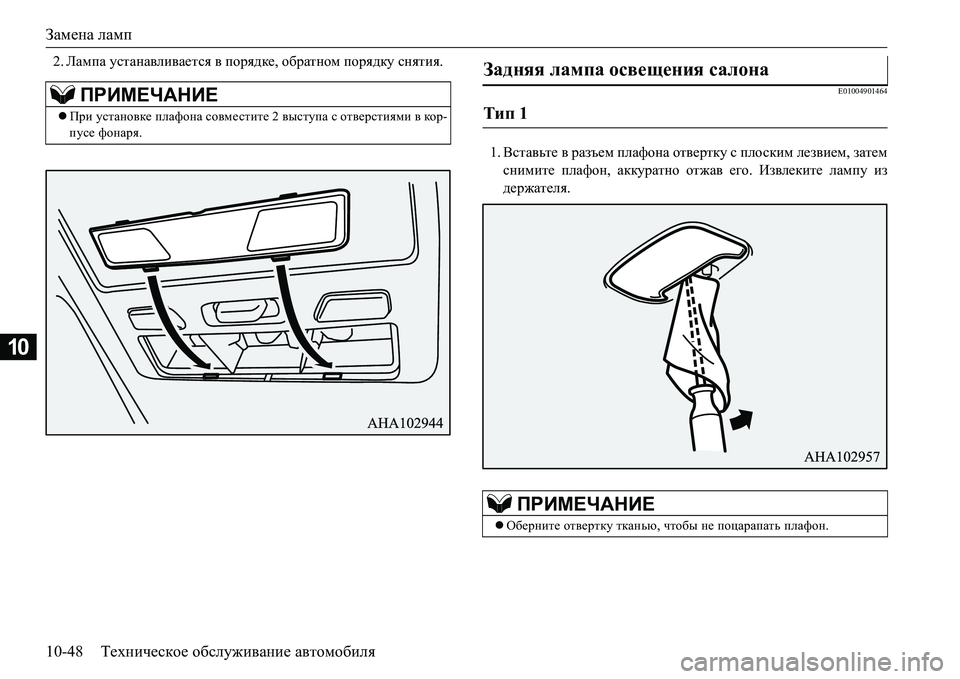

10-48Техническое обслуживание автомобиля
10
2.Лампа устанавливается в порядке, обратном порядку снятия.
E01004901464
1.Вставьте в разъем плафона отвертку с плоским лезвием, затем
снимите плафон, аккуратно отжав его. Извлеките лампу из
держателя.
ПРИМЕЧАНИЕ
При установке плафона совместите 2 выступа с отверстиями в ко р-
пусе фонаря.
Задняя лампа освещения салона
Тип 1
ПРИМЕЧАНИЕ
Оберните отвертку тканью, чтобы не поцарапать плафон.

Замена ламп
Техническое обслуживание автомобиля10-49
10
2.Лампа устанавливается в порядке, обратном порядку снятия.
ПРИМЕЧАНИЕ
При установке плафона совместите 2 выступа с отверстиями в кор-
пусе фонаря.
ПРИМЕЧАНИЕ
Устанавливая плафон, совместите два выступа с одной стороны
плафона с отверстиями в корпусе фонаря, затем вставьте два
выступа с другой стороны плафона в отверстия в корпусе фонаря.

Замена ламп

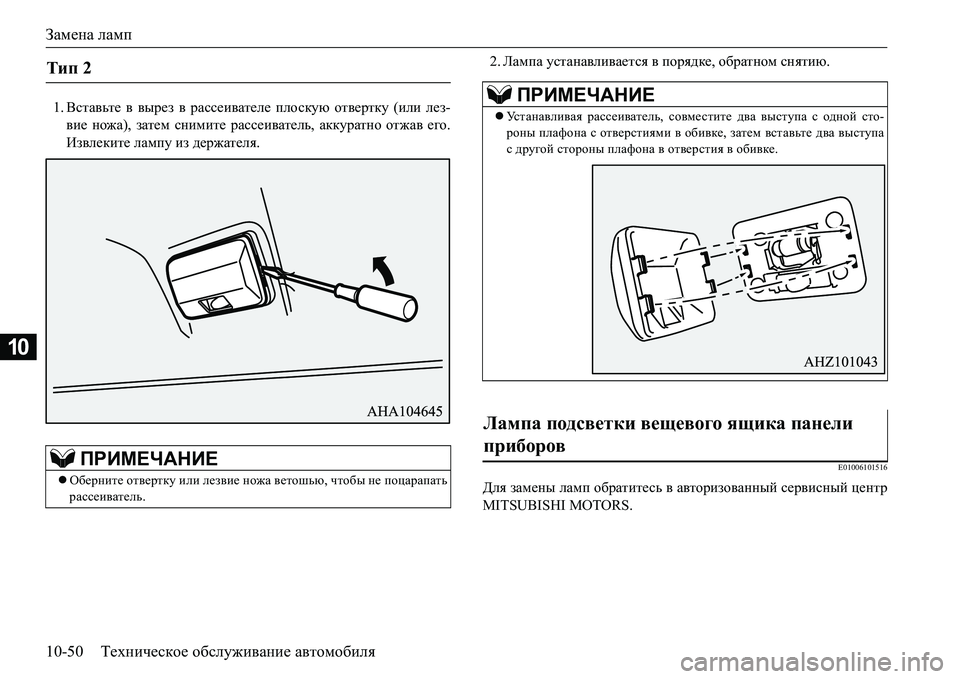

10-50Техническое обслуживание автомобиля
10
1.Вставьте в вырез в рассеивателе плоскую отвертку (или лез-
вие ножа), затем снимите рассеиватель, аккуратно отжав его.
Извлеките лампу из держателя.2.Лампа устанавливается в порядке, обратном снятию.
E01006101516
Для замены ламп обратитесь в авторизованный сервисный центр
MITSUBISHI MOTORS.
Тип 2
ПРИМЕЧАНИЕ
Оберните отвертку или лезвие ножа ветошью, чтобы не поцарапать
рассеиватель.
ПРИМЕЧАНИЕ
Устанавливая рассеиватель, совместите два выступа с одной сто-
роны плафона с отверстиями в обивке, затем вставьте два выступа
с другой стороны плафона в отверстия в обивке.
Лампа подсветки вещевого ящика панели
приборов
