2018 MAZDA MODEL CX-5 Instruktionsbog (in Danish)

tHvid hovedindikation for justerbar hastighedsbegrænser (ASL)/grøn indikation
for indstillet justerbar hastighedsbegrænser (ASL)
Indikationen har to farver.
Hvid hovedindikation for ASL
Indikationen vises med hvid, når der trykkes på MODE-kontakten, og ASL aktiveres.
Grøn indikation for indstillet ASL
Indikationen vises med grønt, når der er indstillet en hastighed.
tAdvarselslyd for hastighedsbegrænser
Instrumentpanel type A
Hvis bilens hastighed overstiger den indstillede hastighed med ca. 5 km eller mere, skifter
baggrunden i indikationen for indstillet ASL-hastighed til gul og blinker tre gange. Desuden
aktiveres samtidigt en advarselslyd. Indikationen holder op med at blinke og forbliver tændt,
hvis bilens hastighed fortsætter med at overstige den indstillede hastighed med ca. 5 km/t
eller derover, og indikationen og advarselslyden forbliver tændt, indtil bilen køres ved den
indstillede hastighed eller derunder.
Instrumentpanel type B
Hvis bilens hastighed overstiger den indstillede hastighed med ca. 5 km eller mere, afspilles
en advarselslyd kontinuerligt, og ASL-displayet blinker samtidigt. Advarselslyden afspilles,
og displayet blinker, indtil bilens hastighed reduceres til den indstillede hastighed eller
lavere.
Kontrollér sikkerheden for det omgivende område, og reducer kørehastigheden vha.
bremserne. Hold desuden sikker afstand til køretøjer bagude.

Active Driving Display Med multiinformati-
onsdisplayUden multiinformati-
onsdisplay
Under kørsel
i-ACTIVSENSE
4-195

FORSIGTIG
(Med fartpilot)
Hvis den indstillede hastighed er indstillet lavere end bilens aktuelle hastighed ved at trykke
på kontakten SET
eller kontakten RES/, aktiveres advarselslyden ikke i ca. 30 sekunder, selv
om bilens hastighed overstiger den nyindstillede hastighed med 5 km/t. Sørg for ikke at
overstige den indstillede hastighed.
(Med Mazda Radar Cruise Control (MRCC) eller Mazda Radar Cruise Control med Stop og
kør-funktion (MRCC med Stop og kør-funktion))
Hvis den indstillede hastighed er indstillet lavere end bilens aktuelle hastighed ved at trykke
på kontakten SET
eller RES, aktiveres advarselslyden ikke i ca. 30 sekunder, selv om bilens
hastighed overstiger den nyindstillede hastighed med 5 km/t. Sørg for ikke at overstige den
indstillede hastighed.
BEMÆRK
Når systemet midlertidigt annulleres ved at trykke speederen helt ned, vises
annulleringsdisplayet på ASL-displayet. Hvis bilens hastighed overstiger den indstillede
hastighed med ca. 5 km eller mere, mens annulleringsdisplayet vises, blinker displayet med
den indstillede hastighed, men advarselslyden afspilles ikke.
ttAktivering/deaktivering
BEMÆRK
Når tændingen slås FRA, bevares systemstatussen, som den var før slukning.
Hvis tændingen f.eks. slås FRA, mens ASL er aktiv, vil systemet også være aktivt, næste gang
tændingen slås TIL.
Aktivering
Tryk på MODE-kontakten for at betjene systemet. ASL-skærmen vises, og den hvide
ASL-hovedindikation vises.
BEMÆRK
Når fartpiloten, Mazda Radar Cruise Control (MRCC) eller Mazda Radar Cruise Control
med Stop og kør-funktion (MRCC med Stop og kør-funktion) bliver aktive efter tryk på
MODE-kontakten, skal du trykke på MODE-kontakten igen for at skifte til ASL.
Deaktivering
Sådan deaktiveres systemet:
Når der er indstillet en marchhastighed (indikation for indstillet ASL vises med grøn)
Tryk længe på kontakten OFF/CAN, eller tryk på tryk på kontakten OFF/CAN 2 gange.
ASL-skærmen vises ikke længere, og den grønne indikation for indstillet ASL vises ikke.
Under kørsel
i-ACTIVSENSE
4-196

Når der ikke er indstillet en marchhastighed (hovedindikation for ASL vises med hvid)
Tryk på kontakten OFF/CAN. ASL-skærmen vises ikke længere, og den hvide
hovedindikation for ASL vises ikke.
BEMÆRK
Når der trykkes på MODE-kontakten, mens ASL er aktiv, skifter systemet til
fartpilotfunktion, Mazda Radar Cruise Control (MRCC) eller Mazda Radar Cruise Control
med Stop og kør-funktion (MRCC med Stop og kør-funktion).
tIndstilling af systemet
ADVARSEL
Kontrollér altid sikkerheden for det omgivende område, når du indstiller ASL:
Hvis hastigheden er indstillet lavere end den aktuelle kørehastighed, øges bilens hastighed til
den indstillede hastighed. Kontrollér sikkerheden af det omgivende område, og hold sikker
afstand til køretøjer foran og bagved.
1. Tryk på MODE-kontakten for at tænde systemet.
2.(Med fartpilot)
Tryk på SET
for at indstille hastigheden. Når den aktuelle kørehastighed er 30 km/t
eller derover, indstilles hastigheden til den aktuelle kørehastighed. Når den aktuelle
kørehastighed er mindre end 30 km/t, indstilles hastigheden til 30 km/t.
(Med Mazda Radar Cruise Control (MRCC) eller Mazda Radar Cruise Control
med Stop og kør-funktion (MRCC med Stop og kør-funktion))
Tryk på SET
eller SET for at indstille hastigheden. Når den aktuelle kørehastighed er
30 km/t eller derover, indstilles hastigheden til den aktuelle kørehastighed. Når den
aktuelle kørehastighed er mindre end 30 km/t, indstilles hastigheden til 30 km/t.
3.(Med fartpilot)
Du øger den indstillede hastighed ved at trykke kontinuerligt på kontakten RES
. Den
indstillede hastighed kan justeres i trin af 10 km/t. Den indstillede hastighed kan også
justeres i trin af ca. 1 km/t ved at trykke kortvarigt på kontakten RES
. For eksempel
øges den indstillede hastighed med ca. 4 km/t ved at trykke på kontakten RES
fire
gange.
(Med Mazda Radar Cruise Control (MRCC) eller Mazda Radar Cruise Control
med Stop og kør-funktion (MRCC med Stop og kør-funktion))
Du øger den indstillede hastighed ved at trykke kontinuerligt på kontakten SET
. Den
indstillede hastighed kan justeres i trin af 10 km/t. Den indstillede hastighed kan også
justeres i trin af ca. 1 km/t. ved at trykke kortvarigt på kontakten SET
. For eksempel
øges den indstillede hastighed med ca. 4 km/t ved at trykke på kontakten SET
fire
gange.
Under kørsel
i-ACTIVSENSE
4-197

4. Du reducerer den indstillede hastighed ved at trykke kontinuerligt på kontakten SET.
Den indstillede hastighed kan justeres i trin af 10 km/t. Den indstillede hastighed kan
også justeres i trin af ca. 1 km/t. ved at trykke kortvarigt på kontakten SET
. For
eksempel reduceres den indstillede hastighed med ca. 4 km/t ved at trykke på kontakten
SET
fire gange.
BEMÆRK
•(Med fartpilot)
Når den indstillede kørehastighed vises på instrumentpanelet, skal du trykke på kontakten
RES/
for at indstille den viste kørehastighed.
(Med Mazda Radar Cruise Control (MRCC) eller Mazda Radar Cruise Control med
Stop og kør-funktion (MRCC med Stop og kør-funktion))
Når den indstillede kørehastighed vises på instrumentpanelet, skal du trykke på kontakten
RES for at indstille den viste kørehastighed.
•Systemet annulleres midlertidigt, når bilen accelereres ved at træde hårdt på speederen.
Dets funktion genoptages dog, når bilens hastighed reduceres til den indstillede hastighed
eller derunder.
•Bilens hastighed kan overstige den indstillede hastighed ved kørsel på en nedadhældning.
tMidlertidig annullering af systemet
Systemet annulleres midlertidigt (standbystatus), når en af følgende handlinger udføres,
mens ASL vises.
•Der trykkes på kontakten OFF/CAN.
•Speederen trykkes hårdt ned
Med fartpilot
Tryk på kontakten RES/
for at genoptage funktionen ved den sidst indstillede hastighed.
ASL-displayet forbliver vist.
Med Mazda Radar Cruise Control (MRCC) eller Mazda Radar Cruise Control med
Stop og kør-funktion (MRCC med Stop og kør-funktion)
Tryk på kontakten RES for at genoptage funktionen ved den sidst indstillede hastighed.
ASL-displayet forbliver vist.
BEMÆRK
•(Med fartpilot)
Den indstillede hastighed kan indstilles ved at trykke på kontakten SET
, mens systemet
er på standby.
(Med Mazda Radar Cruise Control (MRCC) eller Mazda Radar Cruise Control med
Stop og kør-funktion (MRCC med Stop og kør-funktion))
Den indstillede hastighed kan indstilles ved at trykke på kontakten SET
eller SET,
mens systemet er på standby.
•ASL annulleres ikke ved at trykke på bremsepedalen.
Under kørsel
i-ACTIVSENSE
4-198

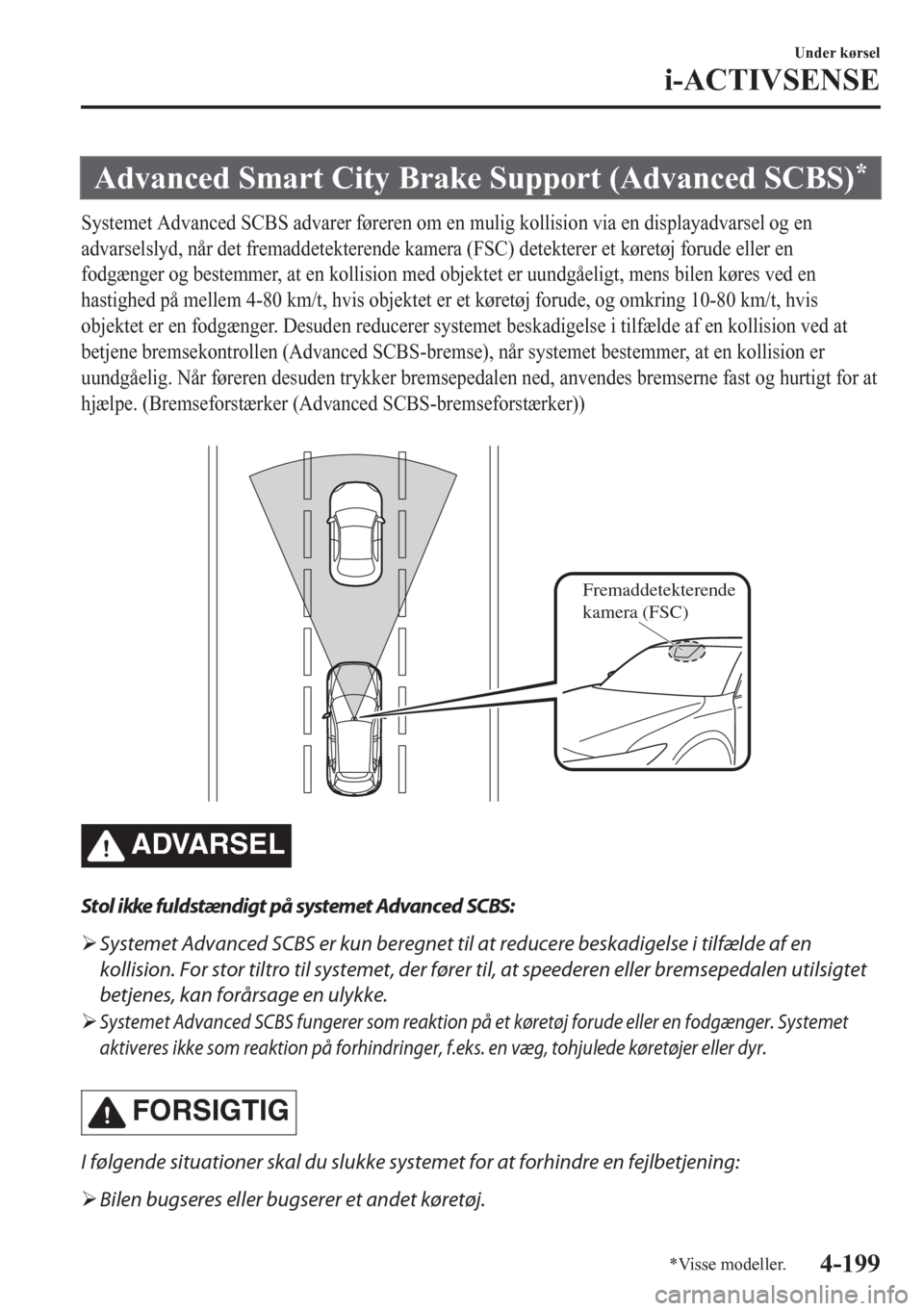

Advanced Smart City Brake Support (Advanced SCBS)*
Systemet Advanced SCBS advarer føreren om en mulig kollision via en displayadvarsel og en
advarselslyd, når det fremaddetekterende kamera (FSC) detekterer et køretøj forude eller en
fodgænger og bestemmer, at en kollision med objektet er uundgåeligt, mens bilen køres ved en
hastighed på mellem 4-80 km/t, hvis objektet er et køretøj forude, og omkring 10-80 km/t, hvis
objektet er en fodgænger. Desuden reducerer systemet beskadigelse i tilfælde af en kollision ved at
betjene bremsekontrollen (Advanced SCBS-bremse), når systemet bestemmer, at en kollision er
uundgåelig. Når føreren desuden trykker bremsepedalen ned, anvendes bremserne fast og hurtigt for at
hjælpe. (Bremseforstærker (Advanced SCBS-bremseforstærker))

Fremaddetekterende
kamera (FSC)
ADVARSEL
Stol ikke fuldstændigt på systemet Advanced SCBS:
¾Systemet Advanced SCBS er kun beregnet til at reducere beskadigelse i tilfælde af en
kollision. For stor tiltro til systemet, der fører til, at speederen eller bremsepedalen utilsigtet
betjenes, kan forårsage en ulykke.
¾
Systemet Advanced SCBS fungerer som reaktion på et køretøj forude eller en fodgænger. Systemet
aktiveres ikke som reaktion på forhindringer, f.eks. en væg, tohjulede køretøjer eller dyr.
FORSIGTIG
I følgende situationer skal du slukke systemet for at forhindre en fejlbetjening:
¾Bilen bugseres eller bugserer et andet køretøj.
Under kørsel
i-ACTIVSENSE
*Visse modeller.4-199

¾Bilen befinder sig på en chassisrulle.
¾Ved kørsel på ujævne veje, f.eks. i områder med tæt græs eller offroad.
Se "Standsning af systemet Advanced Smart City Brake Support (Advanced SCBS)" på side
4-202 for at få oplysninger om, hvordan du slår systemet Advanced SCBS fra.
BEMÆRK
•Systemet Advanced SCBS annulleres under følgende omstændigheder.
•Motoren kører.
•Den orange advarselslampe for SCBS-systemet tændes ikke.
•(Objekt er køretøj forude)
Bilens hastighed er mellem 4-80 km/t.
•(Objekt er en fodgænger)
Bilens hastighed er mellem 10-80 km/t.
•Systemet Advanced SCBS er ikke slukket.
•Under følgende betingelser vil systemet Advanced SCBS muligvis ikke fungere normalt:
•Systemet Advanced SCBS fungerer ikke, hvis føreren med vilje udfører kørselsmanøvrer
(med speeder eller rat).
•Hvis der er risiko for delvis kontakt med et køretøj forude.
•Bilen køres på en glat vejoverflade, f.eks. våde veje eller is- eller snedækkede veje.
•Bremseydelsen forringes på grund af lave temperaturer eller våde bremser.
•Bilen køres ved samme hastighed som køretøjet forude.
•Gaspedalen er trykket ned.
•Bremsepedalen er trykket ned.
•Rattet betjenes.
•Gearstangen betjenes.
•I de følgende situationer kan Advanced SCBS gå i gang.
•Objekter på vejen i indgangen til et sving.
•Køretøjer, der passerer i den modsatte vejbane midt i et sving.
•Ved passage gennem en grænseovergang.
•Når der passeres lave porte, smalle porte, bilvaske eller tunneller.
•Hvis du pludseligt kommer tæt på et køretøj forude.
•Tohjulede køretøjer, dyr eller træer.
•(Manuelt gear)
Hvis bilen stoppes af en SCBS-handling, og koblingspedalen ikke er trykket ned, stopper
motoren.
Under kørsel
i-ACTIVSENSE
4-200

tRød indikator for Smart City Brake
Support (SCBS)
Hvis Advanced SCBS er aktivt, blinker
den røde indikator.

tKollisionsadvarsel
Hvis der er risiko for en kollision med et
køretøj forude, afspilles advarselslyden
kontinuerligt, og der vises en advarsel på
multiinformationsdisplayet eller Active
Driving Display.
Multiinformationsdisplay
Active Driving Display
BREMSE!
BREMSE
BEMÆRK
Funktionsafstanden og lydstyrken af
kollisionsadvarslen kan ændres. Se
afsnittet "Tilpasningsmuligheder" på side
9-12.
ttVisning af automatisk bremsning
Den automatiske bremsning angives på
multiinformationsdisplayet efter betjening
af Advanced SCBS.
SCBS Automatisk
bremsning
BEMÆRK
•Advarselslyden for kollision lyder med
mellemrum, mens Advanced
SCBS-bremsen eller -bremseassistance
(Advanced SCBS-bremseassistance) er
aktiv.
•Hvis bilen stoppes af Advanced
SCBS-funktionen, og bremsepedalen
ikke trykkes ned, lyder advarselslyden
én gang mere efter ca. 2 sekunder, og
Advanced SCBS-bremsen udløses
automatisk.
Under kørsel
i-ACTIVSENSE
4-201

tStandsning af systemet Advanced
Smart City Brake Support
(Advanced SCBS)
Advanced SCBS-systemet kan deaktiveres
midlertidigt.
Når systemet Advanced SCBS slukkes,
tændes indikatoren for Smart City Brake
Support (SCBS).

Systemet aktiveres, når motoren startes
igen.
Uden SCBS OFF-kontakt
Se afsnittet "Tilpasningsmuligheder" på
side 9-12.
BEMÆRK
Når systemet Advanced SCBS er indstillet
til inaktivt, er Smart City Brake Support
[Bakkørsel] (SCBS R) og Smart Brake
Support (SBS) også indstillet til inaktivt.
Med SCBS OFF-kontakt
Tryk på SCBS OFF-kontakten for slukke
systemet. Indikatoren for slukket Smart
City Brake Support (SCBS) i
instrumentgruppen lyser.
Tryk på kontakten igen for at aktivere
systemet igen. Indikatoren for
SCBS-systemet (Smart City Brake
Support) slukkes.
Under kørsel
i-ACTIVSENSE
4-202
