•Når bilens hastighed er mindre end 21 km/t,
annulleres fartpilotfunktionen. I så fald vil
kørehastigheden ikke returnere til den
oprindeligt indstillede hastighed, selvom
bilen accelereres til 25 km/t eller højere, og
der trykkes på RES-kontakten. Nulstil
fartpilotfunktionen.
Under kørsel
i-ACTIVSENSE
4-179

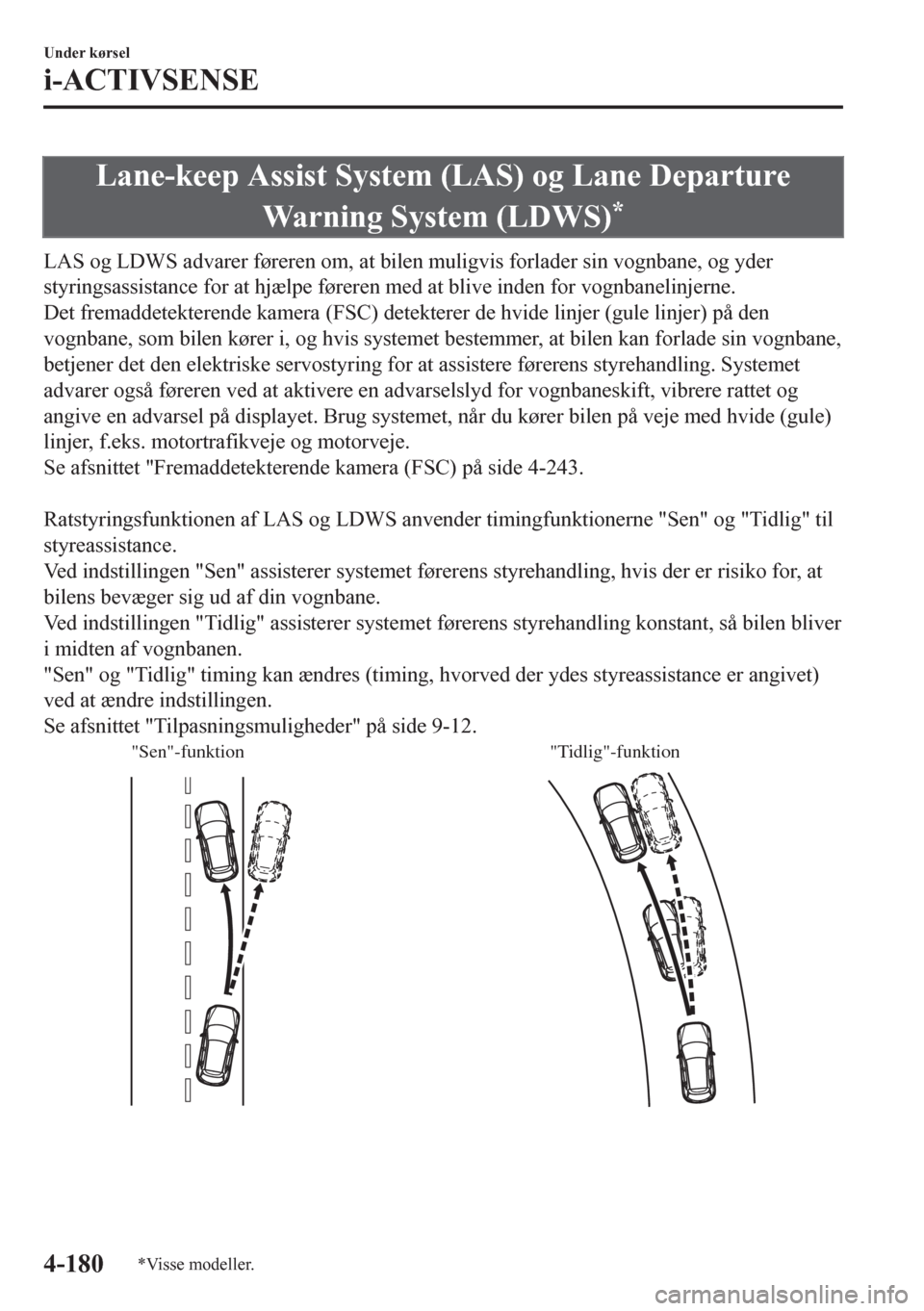

Lane-keep Assist System (LAS) og Lane Departure
Warning System (LDWS)
*
LAS og LDWS advarer føreren om, at bilen muligvis forlader sin vognbane, og yder
styringsassistance for at hjælpe føreren med at blive inden for vognbanelinjerne.
Det fremaddetekterende kamera (FSC) detekterer de hvide linjer (gule linjer) på den
vognbane, som bilen kører i, og hvis systemet bestemmer, at bilen kan forlade sin vognbane,
betjener det den elektriske servostyring for at assistere førerens styrehandling. Systemet
advarer også føreren ved at aktivere en advarselslyd for vognbaneskift, vibrere rattet og
angive en advarsel på displayet. Brug systemet, når du kører bilen på veje med hvide (gule)
linjer, f.eks. motortrafikveje og motorveje.
Se afsnittet "Fremaddetekterende kamera (FSC) på side 4-243.

Ratstyringsfunktionen af LAS og LDWS anvender timingfunktionerne "Sen" og "Tidlig" til
styreassistance.
Ved indstillingen "Sen" assisterer systemet førerens styrehandling, hvis der er risiko for, at
bilens bevæger sig ud af din vognbane.
Ved indstillingen "Tidlig" assisterer systemet førerens styrehandling konstant, så bilen bliver
i midten af vognbanen.
"Sen" og "Tidlig" timing kan ændres (timing, hvorved der ydes styreassistance er angivet)
ved at ændre indstillingen.
Se afsnittet "Tilpasningsmuligheder" på side 9-12.
"Sen"-funktion "Tidlig"-funktion
Under kørsel
i-ACTIVSENSE
4-180*Visse modeller.

ADVARSEL
Stol ikke fuldstændigt på LAS og LDWS:
¾LAS og LDWS er ikke et automatisk kørselssystem. Det er desuden ikke designet til at
kompensere for en førers manglende forsigtighed, og for stor afhængighed af systemet kan
føre til en ulykke.
¾Detektionsstyrken af LAS og LDWS er begrænset. Bliv altid på rette kurs ved at bruge rattet
og køre med forsigtighed.
Brug ikke LAS og LDWS under følgende omstændigheder:
Systemet vil muligvis ikke fungere godt nok i forhold til de faktiske kørselsbetingelser, hvilket
kan føre til en ulykke.
¾Kørsel på veje med skarpe sving.
¾Kørsel i dårlige vejrbetingelser (regn, tåge og sne).
¾Glatte veje, f.eks. is- eller snedækkede veje.
¾Veje med tung
trafik og utilstrækkelig afstand mellem biler.
¾Veje uden hvide (gule) vejbanelinjer.
¾Smalle veje på grund af vejarbejde eller lukkede vejbaner.
¾Bilen køres i en midlertidig vognbane eller et afsnit med en lukket vognbane på grund af
vejarbejde, hvor der kan være flere hvide (gule) vognbanelinjer, eller de er afbrudt.
¾Bilen køres på andre veje end motortrafikveje og motorveje.
¾Dæktrykkene er ikke justeret til det specificerede tryk.
¾Der anvendes hjul af en anden end den specificerede størrelse, f.eks. nødreservehjul.
Under kørsel
i-ACTIVSENSE
4-181

FORSIGTIG
Overhold følgende forholdsregler, så LAS og LDWS kan fungere normalt.
¾Juster ikke bilens affjedring.
¾Sørg altid for, at for- og bagdæk er af den korrekte type og størrelse. Kontakt en fagekspert
for at få skiftet dæk. Vi anbefaler et autoriseret Mazda-værksted.
BEMÆRK
•Når retningsindikatorgrebet betjenes for et vognbaneskift, deaktiveres LAS og LDWS
automatisk. LAS og LDWS bliver aktivt igen, når retningsindikatorgrebet returneres, og
systemet detekterer de hvide (gule) linjer, mens bilen køres normalt inden for dens
vognbane.
•Hvis rattet, speederen eller bremsepedalen betjenes pludseligt, og bilen bevæger sig tæt
på en hvid (gul) linje, bestemmer systemet, at føreren er ved at foretage et vognbaneskifte,
og LAS og LDWS annulleres midlertidigt. LAS og LDWS bliver aktivt igen, når systemet
detekterer de hvide (gule) linjer, mens bilen køres normalt inden for dens vognbane.
•Hvis bilen flere gange afviger fra dens vognbane på kort tid, vil LAS og LDWS muligvis
ikke fungere.
•Når der ikke detekterer hvide (gule) linjer, er LAS og LDWS ikke aktivt.
•Under følgende betingelser vil LAS og LDWS muligvis ikke kunne registrere hvide (gule)
vognbanelinjer korrekt, og systemet vil muligvis ikke fungere korrekt.
•Hvis et objekt, der er placeret på instrumentpanelet, reflekteres i forruden og registreres
af kameraet.
•Der er placeret tung bagage i bagagerummet eller på bagsædet, og bilen hælder.
•Dæktrykkene er ikke justeret til det specificerede tryk.
•Der er monteret andre dæk end de konventionelle.
•Bilen køres i et vejkryds eller Y-kryds.
•De hvide (gule) vognbanelinjer er mindre synlige på grund af snavs eller falmning/
uregelmæssighed.
•Køretøjet foran din bil kører i nærheden af en hvid (gul) linje, hvilket gør linjen mindre
synlig.
•En hvid (gul) vognbanelinje er mindre synlig på grund af dårligt vejr (regn, tåge eller
sne).
•Bilen køres i en midlertidig vognbane eller et afsnit med en lukket vognbane på grund
af vejarbejde, hvor der kan være flere hvide (gule) vognbanelinjer, eller de er afbrudt.
•En vildledende linje registreres på vejen, f.eks. en midlertidig linje til vejarbejde, eller
pga. en skygge, tilbageværende sne eller riller fyldt med vand.
•Den omgivende lysstyrke pludselig ændres, f.eks. ved indkørsel i eller udkørsel fra en
tunnel.
Under kørsel
i-ACTIVSENSE
4-182

•Belysningen fra forlygterne reduceres som følge af snavs, eller den optiske akse afviger.
•Forruden er snavset eller dugget.
•Forruden omkring kameraet er dugget (vanddråber).
•Lys reflekteres tilbage fra vejoverfladen.
•Vejoverfladen er våd og skinnende efter regn, eller der er vandpytter på vejen.
•Skyggen fra et autoværn parallelt med en hvid (gul) vognbanelinje rammer vejen.
•Bredden af en vejbane er smal eller bred.
•Kørsel på veje med skarpe sving.
•Vejen er for ujævn.
•Bilen rystes efter at have ramt et vejbump.
•Der er to eller flere tilstødende hvide (gule) vognbanelinjer.
•Der er forskellige vejmarkeringer eller vognbanemarkeringer af forskellige former i
nærheden af et vejkryds.
Under kørsel
i-ACTIVSENSE
4-183

tSystemdrift
Sørg for, at indikatoren for LAS og LDWS
OFF i instrumentpanelet er slukket. Når
indikatoren LAS og LDWS OFF tændes,
skal du trykke på kontakten og sørge for,
at indikatoren slukkes.
Den hvide indikation LAS og LDWS vises
på multiinformationsdisplayet, og
systemet skifter til standby.
(Hvid)
Kør bilen i midten af vognbanen, mens
systemet er på standby. Når alle følgende
betingelser er opfyldt, vises den grønne
indikation for LAS og LDWS i
multiinformationsdisplayet, og systemet
bliver aktivt.
(Grøn)
•Motoren kører.
•Bilens hastighed er ca. 60 km/t eller
derover.
•Systemet detekterer hvide (gule)
vognbanelinjer i både højre og venstre
side.
•Føreren betjener rattet.
•Kørselsbanen er hverken smal eller
bred.

BEMÆRK
Indikationen for LAS og LDWS er hvid,
når systemet kun detekterer en hvid (gul)
linje enten til venstre eller højre, og
indikationen skifter til grøn, når systemet
detekterer hvide (gule) linjer i både
venstre og højre side.
Detektion kun
enten til venstre
eller højreDetekterer på
både venstre og
højre side
(Hvid) (Grøn)
LAS og LDWS går på standby i følgende
situationer:
•Systemet kan ikke detektere hvide (gule)
vognbanelinjer.
•Bilens hastighed er mindre end ca. 60
km/t.
•ABS/TCS er aktive.
•TSC er slået fra.
(Hvis TCS slås fra, mens systemet er i
drift, afspilles en advarselslyd, og
systemet skifter til standby).
•Bilen er midt i et skarpt sving.
•Bremsepedalen er trykket ned.
•Rattet betjenes pludseligt.
•Bredden af en vejbane er meget smal
eller bred.
Under kørsel
i-ACTIVSENSE
4-184

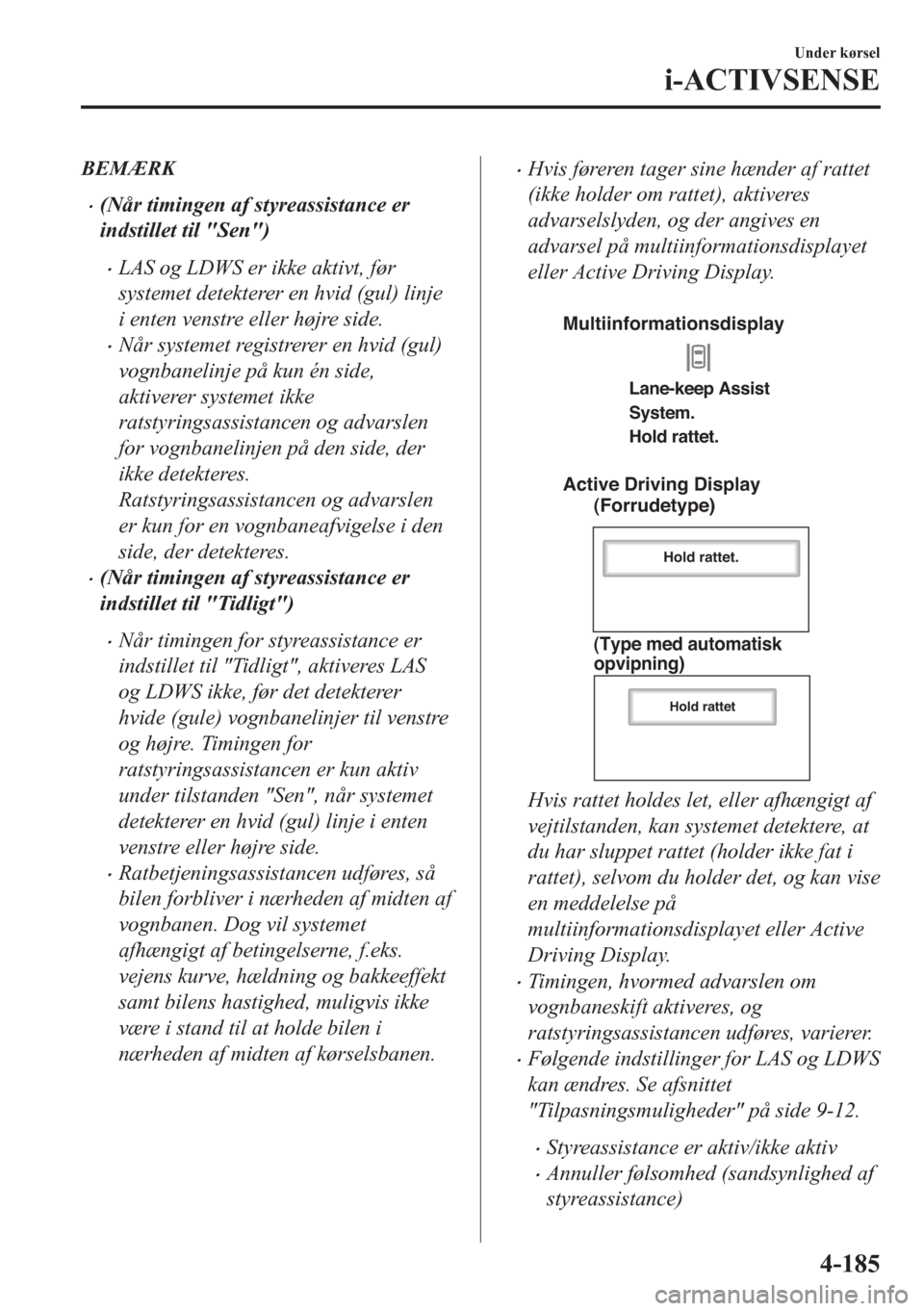

BEMÆRK
•(Når timingen af styreassistance er
indstillet til "Sen")
•LAS og LDWS er ikke aktivt, før
systemet detekterer en hvid (gul) linje
i enten venstre eller højre side.
•Når systemet registrerer en hvid (gul)
vognbanelinje på kun én side,
aktiverer systemet ikke
ratstyringsassistancen og advarslen
for vognbanelinjen på den side, der
ikke detekteres.
Ratstyringsassistancen og advarslen
er kun for en vognbaneafvigelse i den
side, der detekteres.
•(Når timingen af styreassistance er
indstillet til "Tidligt")
•Når timingen for styreassistance er
indstillet til "Tidligt", aktiveres LAS
og LDWS ikke, før det detekterer
hvide (gule) vognbanelinjer til venstre
og højre. Timingen for
ratstyringsassistancen er kun aktiv
under tilstanden "Sen", når systemet
detekterer en hvid (gul) linje i enten
venstre eller højre side.
•Ratbetjeningsassistancen udføres, så
bilen forbliver i nærheden af midten af
vognbanen. Dog vil systemet
afhængigt af betingelserne, f.eks.
vejens kurve, hældning og bakkeeffekt
samt bilens hastighed, muligvis ikke
være i stand til at holde bilen i
nærheden af midten af kørselsbanen.
•Hvis føreren tager sine hænder af rattet
(ikke holder om rattet), aktiveres
advarselslyden, og der angives en
advarsel på multiinformationsdisplayet
eller Active Driving Display.

Active Driving Display Multiinformationsdisplay
(Forrudetype)
(Type med automatisk
opvipning)
Lane-keep Assist
System.
Hold rattet.
Hold rattet.
Hold rattet
Hvis rattet holdes let, eller afhængigt af
vejtilstanden, kan systemet detektere, at
du har sluppet rattet (holder ikke fat i
rattet), selvom du holder det, og kan vise
en meddelelse på
multiinformationsdisplayet eller Active
Driving Display.
•Timingen, hvormed advarslen om
vognbaneskift aktiveres, og
ratstyringsassistancen udføres, varierer.
•Følgende indstillinger for LAS og LDWS
kan ændres. Se afsnittet
"Tilpasningsmuligheder" på side 9-12.
•Styreassistance er aktiv/ikke aktiv
•Annuller følsomhed (sandsynlighed af
styreassistance)
Under kørsel
i-ACTIVSENSE
4-185

Visning af vognbanelinjer
Når LAS og LDWS bliver aktivt under
standby, vises vognbanelinjerne på
multiinformationsdisplayet og Active
Driving Display. I displayet med
vognbanelinjer angives driftsstatus, og
farven af de vognbanelinjer, der
detekteres, skifter til hvid.
(Standbystatus)
Multiinformationsdisplay
Active Driving Display
(Driftsstatus)
Multiinformationsdisplay
Active Driving Display
Automatisk annullering
I de følgende situationer annulleres LAS
og LDWS automatisk, den orange
advarselsindikation for LAS og LDWS
tændes, og der vises en advarsel. Når LAS
og LDWS bliver aktive, tændes systemet
automatisk igen.
•Temperaturen inden i kameraet er høj
eller lav.
•Forruden omkring kameraet er dugget.
•Forruden omkring kameraet er blokeret
af en forhindring, hvilket forårsager
ringe sigtbarhed fremad.
Automatisk annullering af advarsel/
styreassistance
Når følgende handlinger udføres,
annulleres LAS og LDWS automatisk.
LAS og LDWS aktiveres automatisk efter
betjening.
•Rattet betjenes pludseligt.
•Bremsepedalen betjenes.
•Gaspedalen betjenes.
(Du annullerer funktionen til annullering
af automatisk følsomhed ved at fjerne
markeringen af "Cancel sensitivity"
(Annuller følsomhed) i indstillingerne
for tilpasningsmuligheder).
•Retningsindikatorgrebet betjenes.
•Bilen krydser en vognbanelinje.
