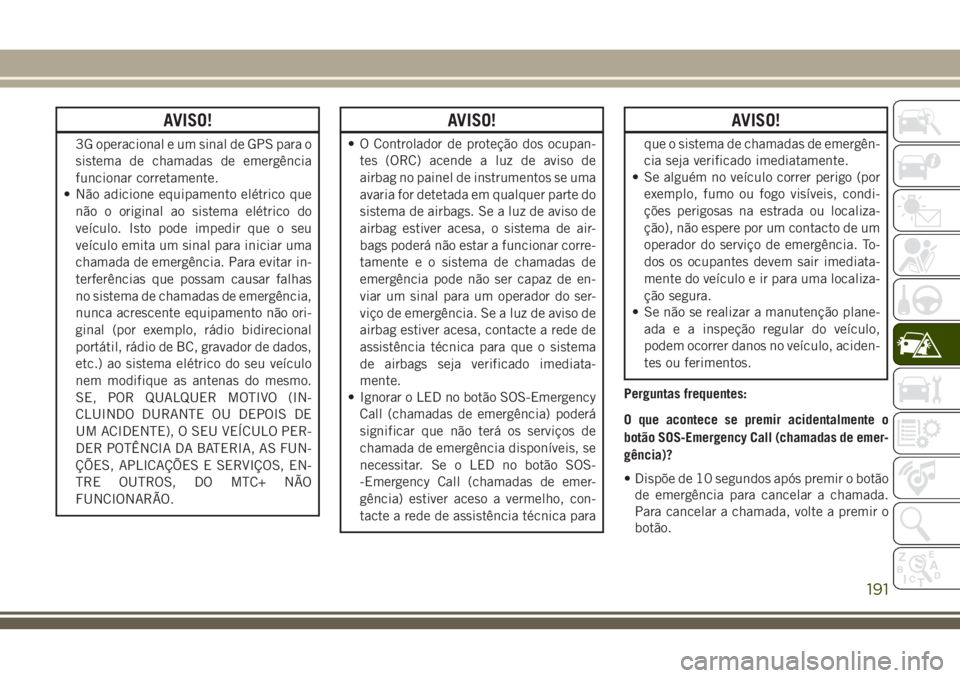

AVISO!
3G operacional e um sinal de GPS para o
sistema de chamadas de emergência
funcionar corretamente.
• Não adicione equipamento elétrico que
não o original ao sistema elétrico do
veículo. Isto pode impedir que o seu
veículo emita um sinal para iniciar uma
chamada de emergência. Para evitar in-
terferências que possam causar falhas
no sistema de chamadas de emergência,
nunca acrescente equipamento não ori-
ginal (por exemplo, rádio bidirecional
portátil, rádio de BC, gravador de dados,
etc.) ao sistema elétrico do seu veículo
nem modifique as antenas do mesmo.
SE, POR QUALQUER MOTIVO (IN-
CLUINDO DURANTE OU DEPOIS DE
UM ACIDENTE), O SEU VEÍCULO PER-
DER POTÊNCIA DA BATERIA, AS FUN-
ÇÕES, APLICAÇÕES E SERVIÇOS, EN-
TRE OUTROS, DO MTC+ NÃO
FUNCIONARÃO.
AVISO!
• O Controlador de proteção dos ocupan-
tes (ORC) acende a luz de aviso de
airbag no painel de instrumentos se uma
avaria for detetada em qualquer parte do
sistema de airbags. Se a luz de aviso de
airbag estiver acesa, o sistema de air-
bags poderá não estar a funcionar corre-
tamente e o sistema de chamadas de
emergência pode não ser capaz de en-
viar um sinal para um operador do ser-
viço de emergência. Se a luz de aviso de
airbag estiver acesa, contacte a rede de
assistência técnica para que o sistema
de airbags seja verificado imediata-
mente.
• Ignorar o LED no botão SOS-Emergency
Call (chamadas de emergência) poderá
significar que não terá os serviços de
chamada de emergência disponíveis, se
necessitar. Se o LED no botão SOS-
-Emergency Call (chamadas de emer-
gência) estiver aceso a vermelho, con-
tacte a rede de assistência técnica para
AVISO!
que o sistema de chamadas de emergên-
cia seja verificado imediatamente.
• Se alguém no veículo correr perigo (por
exemplo, fumo ou fogo visíveis, condi-
ções perigosas na estrada ou localiza-
ção), não espere por um contacto de um
operador do serviço de emergência. To-
dos os ocupantes devem sair imediata-
mente do veículo e ir para uma localiza-
ção segura.
• Se não se realizar a manutenção plane-
ada e a inspeção regular do veículo,
podem ocorrer danos no veículo, aciden-
tes ou ferimentos.
Perguntas frequentes:
O que acontece se premir acidentalmente o
botão SOS-Emergency Call (chamadas de emer-
gência)?
• Dispõe de 10 segundos após premir o botão
de emergência para cancelar a chamada.
Para cancelar a chamada, volte a premir o
botão.
191

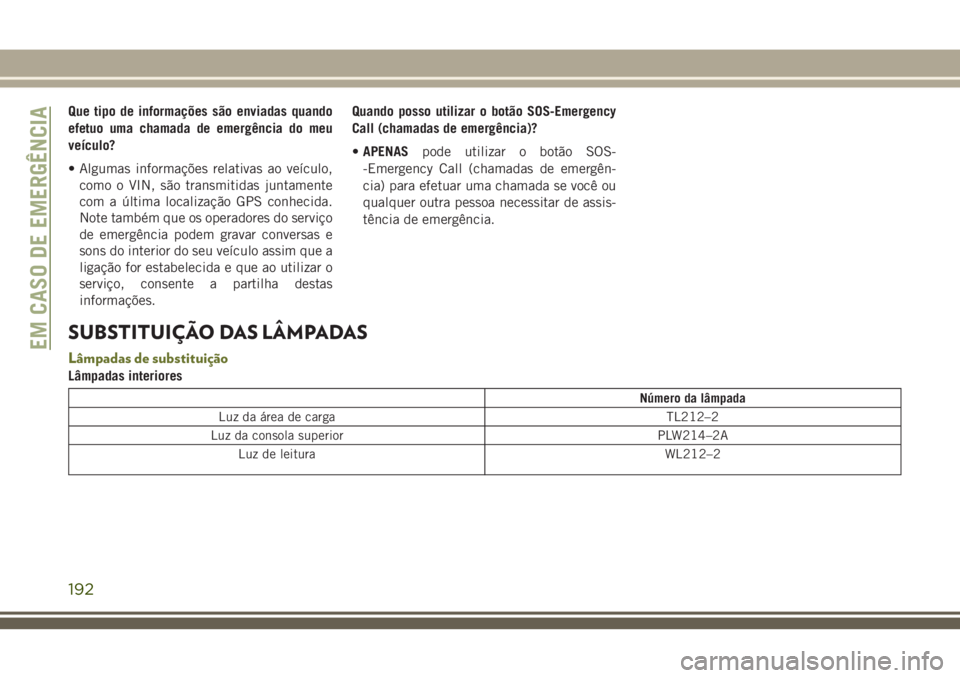

Que tipo de informações são enviadas quando
efetuo uma chamada de emergência do meu
veículo?
• Algumas informações relativas ao veículo,
como o VIN, são transmitidas juntamente
com a última localização GPS conhecida.
Note também que os operadores do serviço
de emergência podem gravar conversas e
sons do interior do seu veículo assim que a
ligação for estabelecida e que ao utilizar o
serviço, consente a partilha destas
informações.Quando posso utilizar o botão SOS-Emergency
Call (chamadas de emergência)?
•APENASpode utilizar o botão SOS-
-Emergency Call (chamadas de emergên-
cia) para efetuar uma chamada se você ou
qualquer outra pessoa necessitar de assis-
tência de emergência.
SUBSTITUIÇÃO DAS LÂMPADAS
Lâmpadas de substituição
Lâmpadas interiores
Número da lâmpada
Luz da área de carga TL212–2
Luz da consola superior PLW214–2A
Luz de leitura WL212–2
EM CASO DE EMERGÊNCIA
192

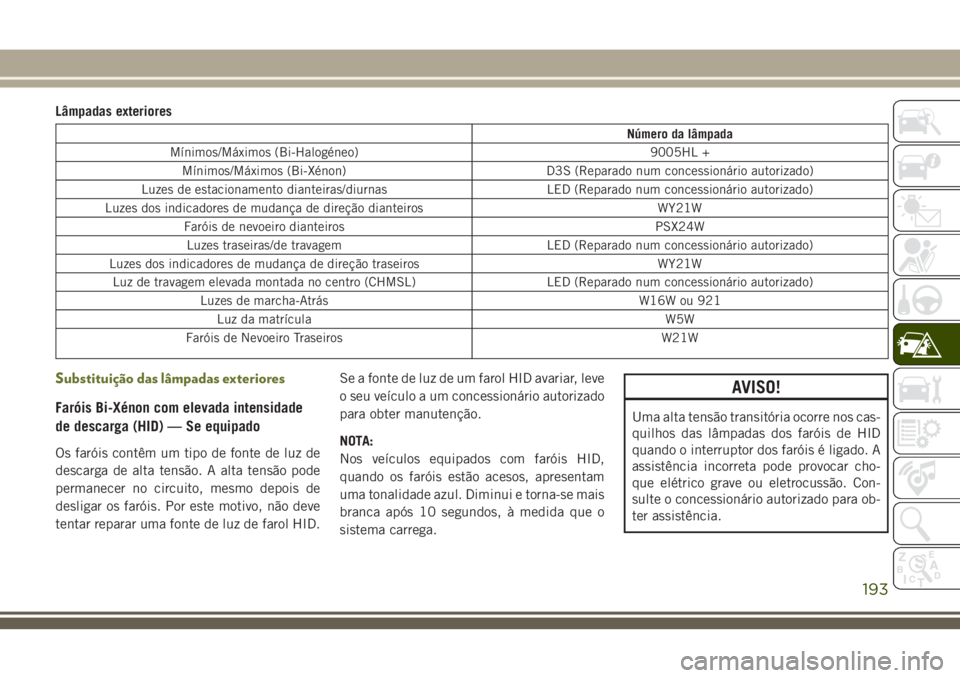

Lâmpadas exteriores
Número da lâmpada
Mínimos/Máximos (Bi-Halogéneo) 9005HL +
Mínimos/Máximos (Bi-Xénon) D3S (Reparado num concessionário autorizado)
Luzes de estacionamento dianteiras/diurnas LED (Reparado num concessionário autorizado)
Luzes dos indicadores de mudança de direção dianteiros WY21W
Faróis de nevoeiro dianteiros PSX24W
Luzes traseiras/de travagem LED (Reparado num concessionário autorizado)
Luzes dos indicadores de mudança de direção traseiros WY21W
Luz de travagem elevada montada no centro (CHMSL) LED (Reparado num concessionário autorizado)
Luzes de marcha-Atrás W16W ou 921
Luz da matrícula W5W
Faróis de Nevoeiro Traseiros W21W
Substituição das lâmpadas exteriores
Faróis Bi-Xénon com elevada intensidade
de descarga (HID) — Se equipado
Os faróis contêm um tipo de fonte de luz de
descarga de alta tensão. A alta tensão pode
permanecer no circuito, mesmo depois de
desligar os faróis. Por este motivo, não deve
tentar reparar uma fonte de luz de farol HID.Se a fonte de luz de um farol HID avariar, leve
o seu veículo a um concessionário autorizado
para obter manutenção.
NOTA:
Nos veículos equipados com faróis HID,
quando os faróis estão acesos, apresentam
uma tonalidade azul. Diminui e torna-se mais
branca após 10 segundos, à medida que o
sistema carrega.
AVISO!
Uma alta tensão transitória ocorre nos cas-
quilhos das lâmpadas dos faróis de HID
quando o interruptor dos faróis é ligado. A
assistência incorreta pode provocar cho-
que elétrico grave ou eletrocussão. Con-
sulte o concessionário autorizado para ob-
ter assistência.
193

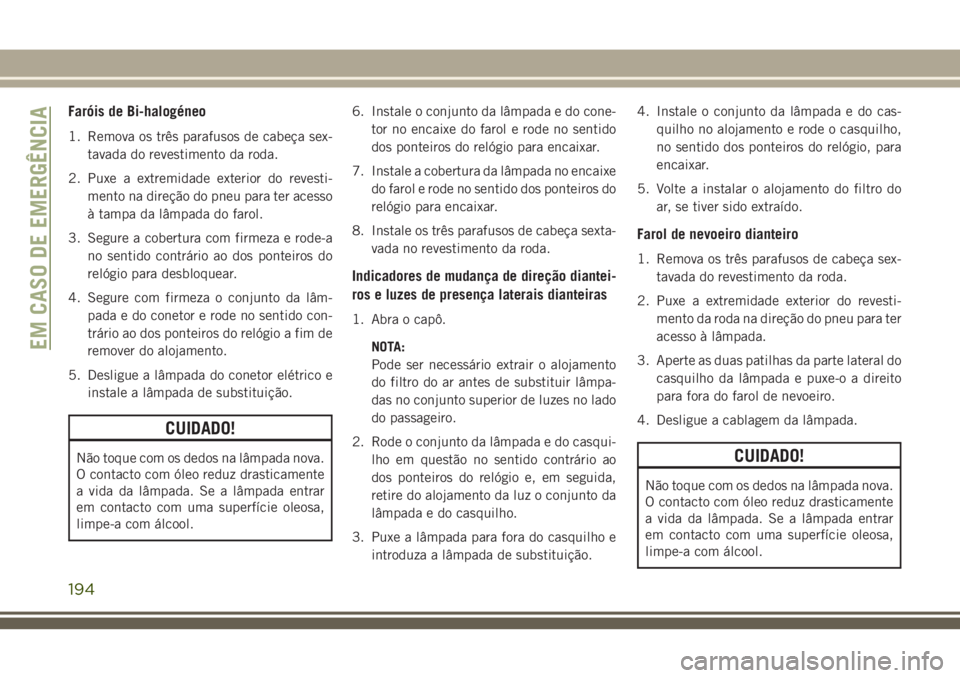

Faróis de Bi-halogéneo
1. Remova os três parafusos de cabeça sex-
tavada do revestimento da roda.
2. Puxe a extremidade exterior do revesti-
mento na direção do pneu para ter acesso
à tampa da lâmpada do farol.
3. Segure a cobertura com firmeza e rode-a
no sentido contrário ao dos ponteiros do
relógio para desbloquear.
4. Segure com firmeza o conjunto da lâm-
pada e do conetor e rode no sentido con-
trário ao dos ponteiros do relógio a fim de
remover do alojamento.
5. Desligue a lâmpada do conetor elétrico e
instale a lâmpada de substituição.
CUIDADO!
Não toque com os dedos na lâmpada nova.
O contacto com óleo reduz drasticamente
a vida da lâmpada. Se a lâmpada entrar
em contacto com uma superfície oleosa,
limpe-a com álcool.6. Instale o conjunto da lâmpada e do cone-
tor no encaixe do farol e rode no sentido
dos ponteiros do relógio para encaixar.
7. Instale a cobertura da lâmpada no encaixe
do farol e rode no sentido dos ponteiros do
relógio para encaixar.
8. Instale os três parafusos de cabeça sexta-
vada no revestimento da roda.
Indicadores de mudança de direção diantei-
ros e luzes de presença laterais dianteiras
1. Abra o capô.
NOTA:
Pode ser necessário extrair o alojamento
do filtro do ar antes de substituir lâmpa-
das no conjunto superior de luzes no lado
do passageiro.
2. Rode o conjunto da lâmpada e do casqui-
lho em questão no sentido contrário ao
dos ponteiros do relógio e, em seguida,
retire do alojamento da luz o conjunto da
lâmpada e do casquilho.
3. Puxe a lâmpada para fora do casquilho e
introduza a lâmpada de substituição.4. Instale o conjunto da lâmpada e do cas-
quilho no alojamento e rode o casquilho,
no sentido dos ponteiros do relógio, para
encaixar.
5. Volte a instalar o alojamento do filtro do
ar, se tiver sido extraído.
Farol de nevoeiro dianteiro
1. Remova os três parafusos de cabeça sex-
tavada do revestimento da roda.
2. Puxe a extremidade exterior do revesti-
mento da roda na direção do pneu para ter
acesso à lâmpada.
3. Aperte as duas patilhas da parte lateral do
casquilho da lâmpada e puxe-o a direito
para fora do farol de nevoeiro.
4. Desligue a cablagem da lâmpada.
CUIDADO!
Não toque com os dedos na lâmpada nova.
O contacto com óleo reduz drasticamente
a vida da lâmpada. Se a lâmpada entrar
em contacto com uma superfície oleosa,
limpe-a com álcool.
EM CASO DE EMERGÊNCIA
194

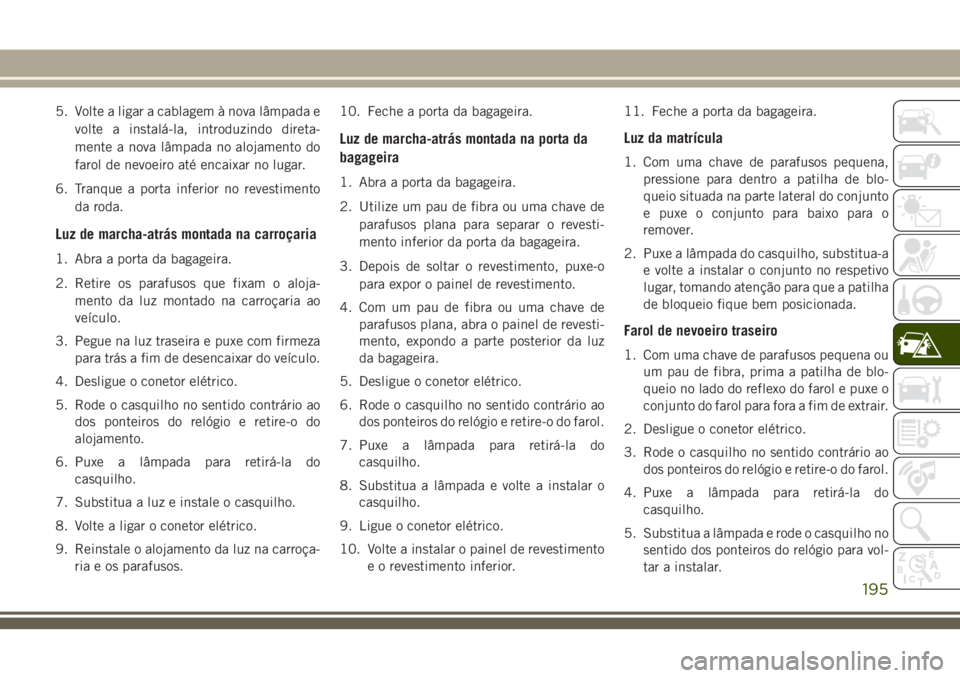

5. Volte a ligar a cablagem à nova lâmpada e
volte a instalá-la, introduzindo direta-
mente a nova lâmpada no alojamento do
farol de nevoeiro até encaixar no lugar.
6. Tranque a porta inferior no revestimento
da roda.
Luz de marcha-atrás montada na carroçaria
1. Abra a porta da bagageira.
2. Retire os parafusos que fixam o aloja-
mento da luz montado na carroçaria ao
veículo.
3. Pegue na luz traseira e puxe com firmeza
para trás a fim de desencaixar do veículo.
4. Desligue o conetor elétrico.
5. Rode o casquilho no sentido contrário ao
dos ponteiros do relógio e retire-o do
alojamento.
6. Puxe a lâmpada para retirá-la do
casquilho.
7. Substitua a luz e instale o casquilho.
8. Volte a ligar o conetor elétrico.
9. Reinstale o alojamento da luz na carroça-
ria e os parafusos.10. Feche a porta da bagageira.
Luz de marcha-atrás montada na porta da
bagageira
1. Abra a porta da bagageira.
2. Utilize um pau de fibra ou uma chave de
parafusos plana para separar o revesti-
mento inferior da porta da bagageira.
3. Depois de soltar o revestimento, puxe-o
para expor o painel de revestimento.
4. Com um pau de fibra ou uma chave de
parafusos plana, abra o painel de revesti-
mento, expondo a parte posterior da luz
da bagageira.
5. Desligue o conetor elétrico.
6. Rode o casquilho no sentido contrário ao
dos ponteiros do relógio e retire-o do farol.
7. Puxe a lâmpada para retirá-la do
casquilho.
8. Substitua a lâmpada e volte a instalar o
casquilho.
9. Ligue o conetor elétrico.
10. Volte a instalar o painel de revestimento
e o revestimento inferior.11. Feche a porta da bagageira.
Luz da matrícula
1. Com uma chave de parafusos pequena,
pressione para dentro a patilha de blo-
queio situada na parte lateral do conjunto
e puxe o conjunto para baixo para o
remover.
2. Puxe a lâmpada do casquilho, substitua-a
e volte a instalar o conjunto no respetivo
lugar, tomando atenção para que a patilha
de bloqueio fique bem posicionada.
Farol de nevoeiro traseiro
1. Com uma chave de parafusos pequena ou
um pau de fibra, prima a patilha de blo-
queio no lado do reflexo do farol e puxe o
conjunto do farol para fora a fim de extrair.
2. Desligue o conetor elétrico.
3. Rode o casquilho no sentido contrário ao
dos ponteiros do relógio e retire-o do farol.
4. Puxe a lâmpada para retirá-la do
casquilho.
5. Substitua a lâmpada e rode o casquilho no
sentido dos ponteiros do relógio para vol-
tar a instalar.
195

6. Ligue o conetor elétrico.
7. Volte a instalar o farol, fazendo deslizar o
gancho existente na parte lateral do farol
de nevoeiro sobre a patilha de bloqueio no
para-choques, abrindo e empurrando o
lado do reflexo contra o para-choques
para encaixar o conjunto do farol no seu
lugar.
FUSÍVEIS
AVISO!
• Em caso de substituição de um fusível
fundido, utilize sempre um fusível de
substituição adequado com a mesma
amperagem que o fusível original.
Nunca substitua um fusível por outro
fusível de amperagem superior. Nunca
substitua um fusível fundido por fios de
metal ou qualquer outro material. Não
coloque um fusível no interior de uma
cavidade do disjuntor ou vice-versa. A
não utilização adequada dos fusíveis
pode resultar em ferimentos graves, in-
cêndio e/ou danos materiais.
AVISO!
• Antes de substituir um fusível,
certifique-se de que a ignição está des-
ligada e de que todos os outros serviços
são desligados e/ou desengatados.
• Se o fusível substituído se fundir nova-
mente, contacte um concessionário au-
torizado.
• Se um fusível de proteção geral para
sistemas de segurança (sistema de air-
bags, sistema de travagem), sistemas de
alimentação (sistema do motor, sistema
da transmissão) ou sistema de direção
se fundir, contacte um concessionário
autorizado.
Informações gerais

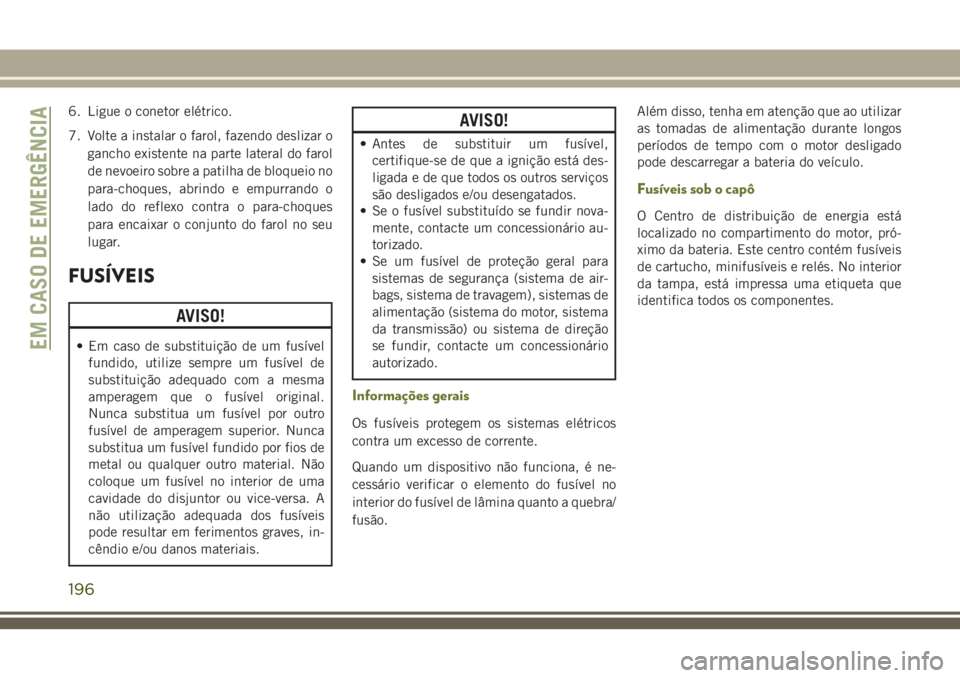

Os fusíveis protegem os sistemas elétricos
contra um excesso de corrente.
Quando um dispositivo não funciona, é ne-
cessário verificar o elemento do fusível no
interior do fusível de lâmina quanto a quebra/
fusão.Além disso, tenha em atenção que ao utilizar
as tomadas de alimentação durante longos
períodos de tempo com o motor desligado
pode descarregar a bateria do veículo.
Fusíveis sob o capô
O Centro de distribuição de energia está
localizado no compartimento do motor, pró-
ximo da bateria. Este centro contém fusíveis
de cartucho, minifusíveis e relés. No interior
da tampa, está impressa uma etiqueta que
identifica todos os componentes.
EM CASO DE EMERGÊNCIA
196

Cavidade Fusível de lâmina Fusível de cartucho Descrição
F06 – – Não utilizado
F07 15 Amp azul – Módulo de controlo do grupo moto-
propulsor - PCM (apenas diesel)
F08 25 Amp transparente – Módulo de controlo do grupo moto-
propulsor (PCM)/Módulo de controlo
do motor (ECM)/injeção de
combustível
F09 – – Não utilizado
F10 20 Amp amarelo – Unidade de transferência de potência
(PTU) – Se equipada
F11 – – Não utilizado
F12 20 Amp amarelo – Bomba de vácuo dos travões – Se
equipada
F13 10 Amp vermelho – Módulo de estabilidade de tensão
(VSM)/Módulo de controlo do grupo
motopropulsor (PCM)/Módulo de con-
trolo do motor (ECM)
F14 10 Amp vermelho – Módulo de controlo do eixo de trans-
missão (DTCM)/Unidade de tomada
de força (PTU)/Travão de estaciona-
mento elétrico (EPB)/Módulo do sis-
tema de travões (BSM) – Se
equipado/Interruptor do pedal dos
travões/Interruptor de reserva (apenas
diesel)
F15 – – Não utilizado
197

Cavidade Fusível de lâmina Fusível de cartucho Descrição
F16 20 Amp amarelo – Bobina da ignição (gasolina)/Sensor
do motor (Diesel)
F17 – – Não utilizado
F18 – – Não utilizado
F19 – 40 Amp verde Solenoide do motor de arranque
F20 10 Amp vermelho – Embraiagem do compressor do ar
condicionado
F21 – – Não utilizado
F22 5 Amp castanho claro – Ventoinha do radiador
F23 70 Amp castanho claro – Módulo de controlador da carroçaria
(BCM) – Alimentação 2
F23 50 Amp vermelho – Alimentação n.º 2 do módulo de es-
tabilidade da tensão (VSM) – Se
equipado com opção de motor Stop/
Start
F24 20 Amp amarelo – Limpa-para-brisas traseiro – Se equi-
pado com opção de motor Stop/Start
F25B 20 Amp amarelo – Lava para-brisas dianteiro – Se equi-
pado com opção de motor Stop/Start
F26 – 30 Amp cor de rosa Aquecedor de combustível – Apenas
diesel
F27 – – Não utilizado
F28 15 Amp azul – Módulo de controlo da transmissão
(TCM)
F29 – – Não utilizado
EM CASO DE EMERGÊNCIA
198
