2018 JEEP CHEROKEE Manual de Uso e Manutenção (in Portuguese)

Cavidade Fusível de lâmina Fusível de cartucho Descrição
F30 10 Amp vermelho – Módulo de controlo do motor (ECM)/
(EPS)/Alimentação do relé da bomba
de combustível/(PCM)
F31 – – Não utilizado
F32 – – Não utilizado
F33 – – Não utilizado
F34 – – Não utilizado
F35 – – Não utilizado
F36 – – Não utilizado
F37 – – Não utilizado
F38 – 60 Amp amarelo Velas de incandescência (apenas die-
sel) – Se equipadas
F39 – 40 Amp verde Motor do ventilador do HVAC
F40 – 20 Amp azul Luz de estacionamento do reboque
do atrelado – Se equipada
F40 – 30 Amp cor de rosa Bomba do lava-faróis – Se equipada
F41 – 60 Amp amarelo Módulo de controlador da carroçaria
(BCM) – Alimentação 1
F41 – 50 Amp vermelho Módulo de estabilidade da tensão -
Alimentação1–Seequipado com
opção de motor Stop/Start
F42 – 30 Amp cor de rosa Módulo de travão elétrico de reboque
do atrelado – Se equipado
F43 20 Amp amarelo – Motor da bomba de combustível
199

Cavidade Fusível de lâmina Fusível de cartucho Descrição
F44 – 30 Amp cor de rosa Reboque do atrelado / Conetor de
7 vias – Se equipado
F45 – 30 Amp cor de rosa Módulo da porta do passageiro (PDM)
– Se equipado
F46 – 25 Amp transparente Teto de Abrir – Se Equipado
F48 – 30 Amp cor de rosa Módulo da porta do condutor –
Se equipado
F49 – 30 Amp cor de rosa Inversor de potência (115 V A/C) —
Se equipado
F50 – 30 Amp cor de rosa Porta da bagageira elétrica –
Se equipado
F51 – – Não utilizado
F52 – 30 Amp cor de rosa Limpa-para-brisas dianteiro –
Se equipado com opção de motor
Stop/Start
F53 – 30 Amp cor de rosa Módulo do sistema de travões e vál-
vulas
F54 – 30 Amp cor de rosa Alimentação 3 do módulo de controlo
da carroçaria (BCM)
F55 10 Amp vermelho – Sensores de ângulo morto/Câmara de
marcha-atrás
F56 15 Amp azul – Módulo do nó ignição (IGNM)/KIN/
Hub RF/Bloqueio da coluna de dire-
ção elétrica (ESCL)
F57 20 Amp amarelo – Luzes do reboque do atrelado, es-
querda – Se equipadas
EM CASO DE EMERGÊNCIA
200

Cavidade Fusível de lâmina Fusível de cartucho Descrição
F58 10 Amp vermelho – Módulo de classificação dos
passageiros/VSM/Módulo TT/ESCL
F59 – 30 Amp cor de rosa Módulo de controlo do eixo de trans-
missão (DTCM) – Se equipado
F60 20 Amp amarelo – Tomada de alimentação – Consola
central
F61 20 Amp amarelo – Luzes do reboque do atrelado, direita
– Se equipadas
F62 20 Amp amarelo – Desembaciamento do para-brisas –
Se equipado
F63 20 Amp amarelo – Bancos dianteiros aquecidos/com
ventilação – Se equipados
F64 20 Amp amarelo – Volante aquecido – Se equipado
F65 10 Amp vermelho – Sensor da temperatura no veículo/
Sensor de humidade/Módulo do sis-
tema de assistência ao condutor
(DASM)/Sistema auxiliar de estacio-
namento (PAM) – Se equipado com
opção Start/Stop
F66 15 Amp azul – HVAC (ECC)/Painel de instrumentos
(IPC)
F67 10 Amp vermelho – Sensor da temperatura no veículo/
Sensor de humidade/Módulo do sis-
tema de assistência ao condutor
(DASM)/Sistema auxiliar de estacio-
namento (PAM) – Se não equipado
com opção Start/Stop
201

Cavidade Fusível de lâmina Fusível de cartucho Descrição
F68 – – Não utilizado
F69 10 Amp vermelho – Interruptor da unidade de transferên-
cia de potência (TSBM)/Fecho ativo
da grelha (AGS) – Se equipado com
motor a gasolina
F69A 10 Amp vermelho – Interruptor da unidade de transferên-
cia de potência (TSBM) – Se equi-
pado com motor Diesel
F70 5 Amp castanho claro – Sensor inteligente de bateria –
Se equipado com opção de
motor Stop/Start
F71 20 Amp amarelo – Farol HID direito – Se equipado com
opção de motor Stop/Start
F72 10 Amp vermelho – Espelhos aquecidos – Se equipados
F73 – 20 Amp azul Marcha-atrás do reboque do atrelado
– Se equipada
F74 – 30 Amp cor de rosa Desembaciador traseiro
F75 20 Amp amarelo – Isqueiro – Se equipado
F76 20 Amp amarelo – Módulo do diferencial traseiro (RDM)
– Se equipado
F77 10 Amp vermelho – Interruptor do pedal dos travões/
abertura da porta do combustível
F78 10 Amp vermelho – Porta de diagnóstico/TV digital (ape-
nas Japão)
EM CASO DE EMERGÊNCIA
202

Cavidade Fusível de lâmina Fusível de cartucho Descrição
F79 10 Amp vermelho – Coluna central integrada (ICS)/Travão
de estacionamento elétrico (EPB)
SW/Módulo CD/Módulo de controlo
da direção (SCCM)/HVAC/Painel de
instrumentos (IPC)
F80 20 Amp amarelo – Rádio/CD – Se equipado
F81 – – Não utilizado
F82 – – Não utilizado
F83 – 20 Amp azul Módulo de controlo do
motor (gasolina)
F84 – 30 Amp cor de rosa Travão de estacionamento elétrico
(EPB) – Esquerda
F85 – – Não utilizado
F86 20 Amp amarelo – Buzinas – Se equipadas com opção
de motor Stop/Start
F87A 20 Amp amarelo – Farol HID esquerdo – Se equipado
com opção de motor Stop/Start
F88 15 Amp azul – Aviso do cinto de segurança (SBR)
F89 10 Amp vermelho – Nivelamento dos faróis –
Se equipado
F90 – – Não utilizado
F91 20 Amp amarelo – Tomada de alimentação traseira – Se
equipada – Selecionável pelo cliente
F92 – – Não utilizado
203

Cavidade Fusível de lâmina Fusível de cartucho Descrição
F93 – 40 Amp verde Módulo do sistema de travões (BSM)
– Motor da bomba
F94 – 30 Amp cor de rosa Travão de estacionamento elétrico
(EPB) – Direita
F95 10 Amp vermelho – Retrovisor eletrocromático/Sensor de
chuva/Teto de abrir – Se equipado/
Interruptor do vidro do passageiro/
Consola da tomada de alimentação/
TV digital (apenas Japão)
F96 10 Amp vermelho – Controlador de proteção dos ocupan-
tes (ORC)/(Airbag)
F97 10 Amp vermelho – Controlador de proteção dos ocupan-
tes (ORC)/(Airbag)
F98 25 Amp transparente – Amplificador Áudio – Se Equipado
F99 – – Não utilizado
F100 – – Não utilizado
EM CASO DE EMERGÊNCIA
204

Fusíveis interiores
O painel de fusíveis interior encontra-se no
Módulo de controlo da carroçaria (BCM) no
habitáculo, no lado esquerdo do tablier, de-
baixo do painel de instrumentos.
Cavidade Fusível de lâmina Descrição
F13 15 Amp azul Mínimos esquerdos
F32 10 Amp vermelho Iluminação interior
F36 10 Amp vermelho Módulo/Sirene de intrusão – Se equipado
F38 20 Amp amarelo Fechadura elétrica de destrancamento de todas as portas
F43 20 Amp amarelo Lava-para-brisas dianteiro
F48 25 Amp transparente Farol de nevoeiro traseiro esquerdo/direito – Se equipado
F49 7,5 Amp castanho Apoio Lombar
F50 7,5 Amp castanho Base de carregamento sem fios – Se equipado
F51 10 Amp vermelho Interruptor do vidro do condutor/Espelhos elétricos – Se equipado
F53 7,5 Amp castanho Porta UCI (USB e AUX)
F89 10 Amp vermelho Fechos das portas – Destrancamento do condutor
F91 7,5 Amp castanho Farol de nevoeiro dianteiro esquerdo (linha baixa e alta)
F92 7,5 Amp castanho Farol de nevoeiro dianteiro direito (linha alta)
F93 10 Amp vermelho Mínimos direitos
205

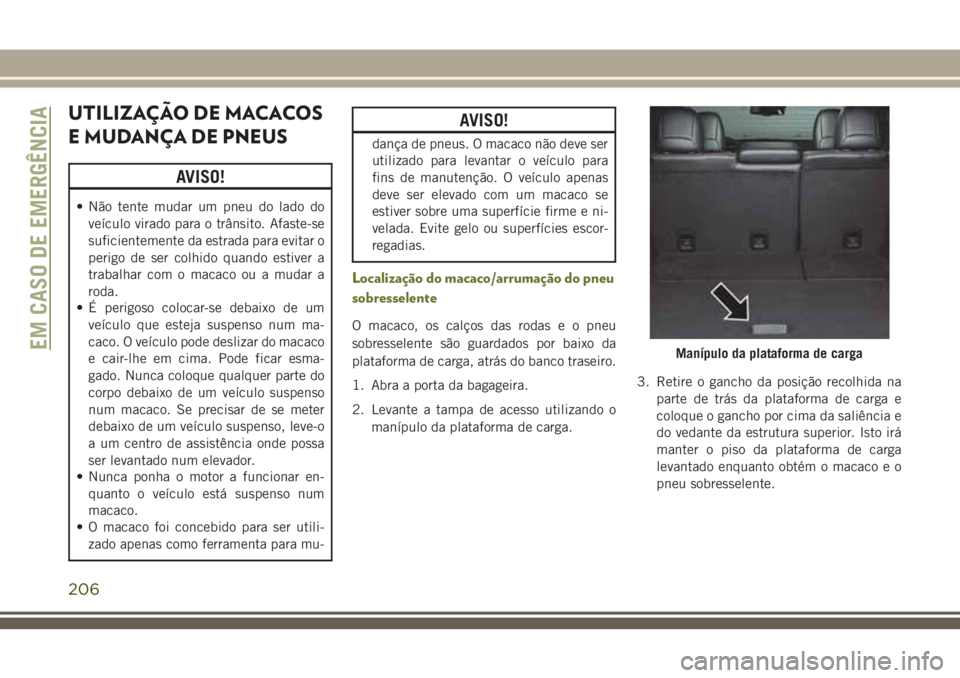

UTILIZAÇÃO DE MACACOS
E MUDANÇA DE PNEUS
AVISO!
• Não tente mudar um pneu do lado do
veículo virado para o trânsito. Afaste-se
suficientemente da estrada para evitar o
perigo de ser colhido quando estiver a
trabalhar com o macaco ou a mudar a
roda.
• É perigoso colocar-se debaixo de um
veículo que esteja suspenso num ma-
caco. O veículo pode deslizar do macaco
e cair-lhe em cima. Pode ficar esma-
gado. Nunca coloque qualquer parte do
corpo debaixo de um veículo suspenso
num macaco. Se precisar de se meter
debaixo de um veículo suspenso, leve-o
a um centro de assistência onde possa
ser levantado num elevador.
• Nunca ponha o motor a funcionar en-
quanto o veículo está suspenso num
macaco.
• O macaco foi concebido para ser utili-
zado apenas como ferramenta para mu-
AVISO!
dança de pneus. O macaco não deve ser
utilizado para levantar o veículo para
fins de manutenção. O veículo apenas
deve ser elevado com um macaco se
estiver sobre uma superfície firme e ni-
velada. Evite gelo ou superfícies escor-
regadias.
Localização do macaco/arrumação do pneu
sobresselente
O macaco, os calços das rodas e o pneu
sobresselente são guardados por baixo da
plataforma de carga, atrás do banco traseiro.
1. Abra a porta da bagageira.
2. Levante a tampa de acesso utilizando o
manípulo da plataforma de carga.3. Retire o gancho da posição recolhida na
parte de trás da plataforma de carga e
coloque o gancho por cima da saliência e
do vedante da estrutura superior. Isto irá
manter o piso da plataforma de carga
levantado enquanto obtém o macaco e o
pneu sobresselente.
Manípulo da plataforma de cargaEM CASO DE EMERGÊNCIA
206
