2018 JEEP CHEROKEE Manual de Uso e Manutenção (in Portuguese)

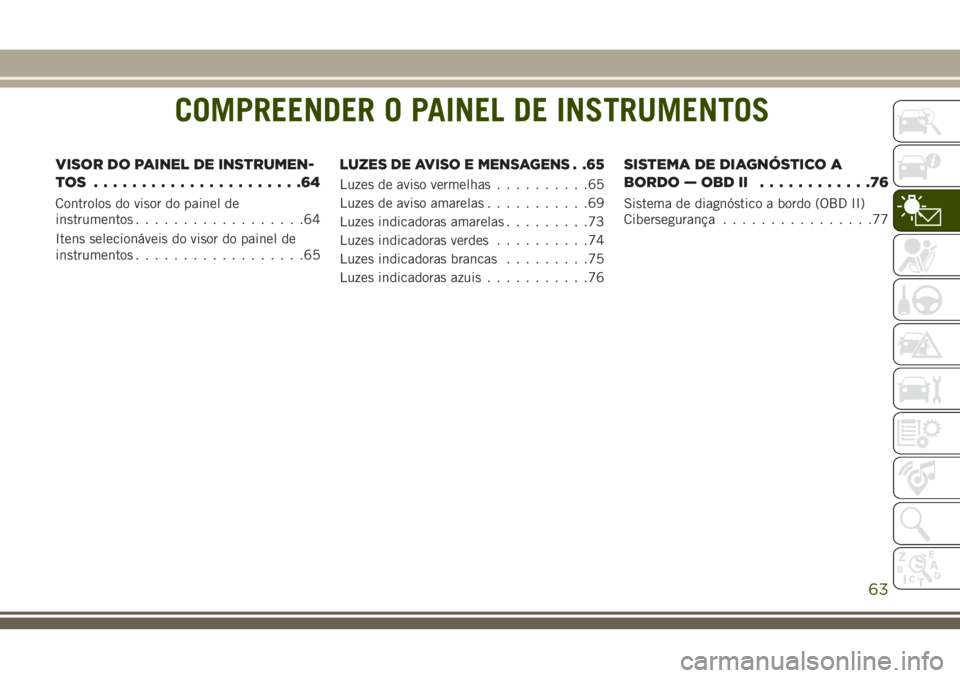

COMPREENDER O PAINEL DE INSTRUMENTOS
VISOR DO PAINEL DE INSTRUMEN-
TOS ......................64
Controlos do visor do painel de
instrumentos..................64
Itens selecionáveis do visor do painel de
instrumentos..................65
LUZES DE AVISO E MENSAGENS . .65
Luzes de aviso vermelhas..........65
Luzes de aviso amarelas...........69
Luzes indicadoras amarelas.........73
Luzes indicadoras verdes..........74
Luzes indicadoras brancas.........75
Luzes indicadoras azuis...........76
SISTEMA DE DIAGNÓSTICO A
BORDO — OBD II............76
Sistema de diagnóstico a bordo (OBD II)
Cibersegurança................77
COMPREENDER O PAINEL DE INSTRUMENTOS
63

VISOR DO PAINEL DE
INSTRUMENTOS
O veículo pode estar equipado com um visor
do painel de instrumentos, o qual disponibi-
liza informações úteis ao condutor. Com a
ignição no modo STOP/OFF (Parar/
Desligado), a abertura/o fecho de uma porta
ativa o visor para visualização e exibe a qui-
lometragem total no conta-quilómetros. O
visor do painel de instrumentos foi concebido
para exibir informações importantes sobre os
sistemas e funções do veículo. Utilizando o
ecrã interativo situado no painel de instru-
mentos, o visor do painel de instrumentos
pode mostrar-lhe como é que os sistemas
estão a funcionar e avisá-lo quando não esti-
verem. Os controlos montados no volante
permitem-lhe percorrer e aceder aos menus
principais e submenus. Pode aceder a infor-
mações específicas que pretender e fazer
seleções e ajustes.
Controlos do visor do painel de
instrumentos
O visor do painel de instrumentos dispõe de
um visor interativo no painel de instrumen-
tos. Premir os controlos do visor do painel de
instrumentos do lado esquerdo do volante
permite ao condutor selecionar as informa-
ções do veículo e definições pessoais.• Prima o botãoup(cima) para percorrer os
menus principais [Speedometer (Velocíme-
tro), Vehicle Info (Informação do veículo),
Driver Assist (Assistência ao condutor),
Fuel Economy (Consumo de combustível),
Trip (Conta-quilómetros parcial), Audio
(Áudio), Messages (Mensagens), Screen
Set Up (Configuração do ecrã)] para cima.
• Prima o botão de setadown(baixo) para
percorrer o menu principal e os submenus
[Speedometer (Velocímetro), Vehicle Info
(Informação do veículo), Driver Assist (As-
sistência ao condutor), Fuel Economy (Con-
sumo de combustível), Trip (Conta-
-quilómetros parcial), Audio (Áudio),
Messages (Mensagens), Screen Set Up
(Configuração do ecrã)] para baixo.
• Prima o botão de setaright(direita) para
aceder a ecrãs de informações ou ecrãs de
submenus de um item do menu principal.
• Prima o botão de setaleft(esquerda) para
aceder a ecrãs de informações ou ecrãs de
submenus de um item do menu principal.
Controlos do visor do painel de
instrumentos
COMPREENDER O PAINEL DE INSTRUMENTOS
64

• Prima o botãoOKpara aceder a/selecionar
ecrãs de informações ou ecrãs de subme-
nus de um item do menu principal. Mante-
nha premido o botão de setaOKdurante
dois segundos para repor as funções
apresentadas/selecionadas que podem ser
repostas.
Itens selecionáveis do visor do painel de
instrumentos
O visor do painel de instrumentos pode ser
utilizado para visualizar os seguintes itens do
menu principal:
Speedometer
(Velocímetro)Stop/Start
Vehicle Info (Infor-
mações do veículo)Audio (Áudio)
Driver Assist (Assis-
tência ao condutor)Messages (Mensa-
gens)
Fuel Economy
(Consumo de com-
bustível)Screen Setup (Confi-
guração do ecrã)
Trip (Conta-
-quilómetros parcial)Gear Shift Indicator
(Indicador de mudan-
ças) (GSI)
NOTA:
As definições das funções podem variar con-
soante as opções do veículo. Para obter mais
informações, consulte "Visor do painel de
instrumentos" em "Compreender o painel de
instrumentos" no manual do proprietário.
LUZES DE AVISO E
MENSAGENS
As luzes indicadoras/de aviso acendem-se no
painel de instrumentos em conjunto com
uma mensagem e/ou sinal acústico, quando
aplicável. Estas indicações são meramente
indicativas e representam medidas de pre-
caução e, como tal, não devem ser conside-
radas exaustivas e/ou alternativas às informa-
ções contidas no manual do proprietário, que
deve ler cuidadosamente em qualquer caso.
Consulte sempre as informações deste capí-
tulo em caso de uma indicação de falha.
Todas as luzes de aviso ativas serão apresen-
tadas primeiro, se aplicável. O menu de veri-
ficação do sistema pode ter um aspeto dife-
rente com base nas opções de equipamento e
no estado atual do veículo. Algumas luzes de
aviso são opcionais e podem não aparecer.
Luzes de aviso vermelhas
— Luz de aviso do cinto de segurança
Esta luz indica que o cinto de segurança do
condutor ou do passageiro está desapertado.
Quando a ignição é colocada na posição ON/
RUN (Ligado/A trabalhar) ou ACC/ON/RUN
(Acessórios/Ligado/A trabalhar) e se o cinto
de segurança do condutor estiver desaper-
tado, é emitido um sinal sonoroealuz
acende-se. Durante a condução, se o cinto de
segurança do banco do condutor ou do banco
do passageiro dianteiro continuar desaper-
tado, a luz de aviso do cinto de segurança
pisca ou permanece acesa continuamente e é
emitido um sinal sonoro. Consulte "Sistemas
de proteção dos ocupantes" em “Segurança”
para obter mais informações.
— Luz de aviso de airbag
Esta luz indica uma avaria no airbag e
acende-se durante quatro a oito segundos
para verificação da lâmpada, quando a igni-
ção é colocada na posição ON/RUN (Ligado/A
Trabalhar) ou ACC/ON/RUN (Acessórios/
Ligado/A trabalhar). Esta luz acende-se com
um único aviso sonoro quando for detetado
65

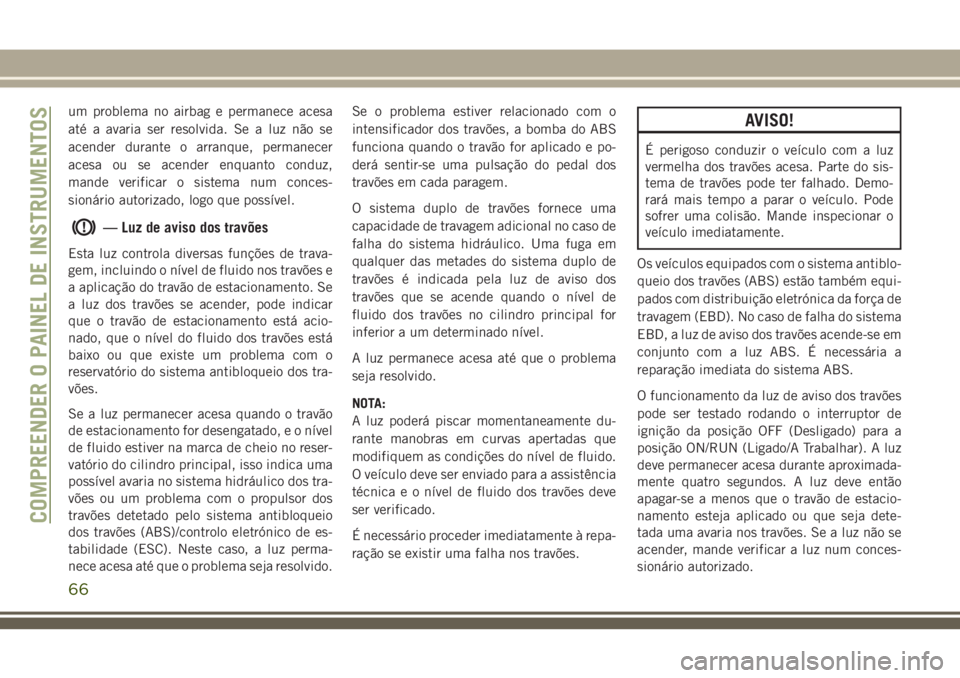

um problema no airbag e permanece acesa
até a avaria ser resolvida. Se a luz não se
acender durante o arranque, permanecer
acesa ou se acender enquanto conduz,
mande verificar o sistema num conces-
sionário autorizado, logo que possível.
— Luz de aviso dos travões
Esta luz controla diversas funções de trava-
gem, incluindo o nível de fluido nos travões e
a aplicação do travão de estacionamento. Se
a luz dos travões se acender, pode indicar
que o travão de estacionamento está acio-
nado, que o nível do fluido dos travões está
baixo ou que existe um problema com o
reservatório do sistema antibloqueio dos tra-
vões.
Se a luz permanecer acesa quando o travão
de estacionamento for desengatado, e o nível
de fluido estiver na marca de cheio no reser-
vatório do cilindro principal, isso indica uma
possível avaria no sistema hidráulico dos tra-
vões ou um problema com o propulsor dos
travões detetado pelo sistema antibloqueio
dos travões (ABS)/controlo eletrónico de es-
tabilidade (ESC). Neste caso, a luz perma-
nece acesa até que o problema seja resolvido.Se o problema estiver relacionado com o
intensificador dos travões, a bomba do ABS
funciona quando o travão for aplicado e po-
derá sentir-se uma pulsação do pedal dos
travões em cada paragem.
O sistema duplo de travões fornece uma
capacidade de travagem adicional no caso de
falha do sistema hidráulico. Uma fuga em
qualquer das metades do sistema duplo de
travões é indicada pela luz de aviso dos
travões que se acende quando o nível de
fluido dos travões no cilindro principal for
inferior a um determinado nível.
A luz permanece acesa até que o problema
seja resolvido.
NOTA:
A luz poderá piscar momentaneamente du-
rante manobras em curvas apertadas que
modifiquem as condições do nível de fluido.
O veículo deve ser enviado para a assistência
técnica e o nível de fluido dos travões deve
ser verificado.
É necessário proceder imediatamente à repa-
ração se existir uma falha nos travões.
AVISO!
É perigoso conduzir o veículo com a luz
vermelha dos travões acesa. Parte do sis-
tema de travões pode ter falhado. Demo-
rará mais tempo a parar o veículo. Pode
sofrer uma colisão. Mande inspecionar o
veículo imediatamente.
Os veículos equipados com o sistema antiblo-
queio dos travões (ABS) estão também equi-
pados com distribuição eletrónica da força de
travagem (EBD). No caso de falha do sistema
EBD, a luz de aviso dos travões acende-se em
conjunto com a luz ABS. É necessária a
reparação imediata do sistema ABS.
O funcionamento da luz de aviso dos travões
pode ser testado rodando o interruptor de
ignição da posição OFF (Desligado) para a
posição ON/RUN (Ligado/A Trabalhar). A luz
deve permanecer acesa durante aproximada-
mente quatro segundos. A luz deve então
apagar-se a menos que o travão de estacio-
namento esteja aplicado ou que seja dete-
tada uma avaria nos travões. Se a luz não se
acender, mande verificar a luz num conces-
sionário autorizado.
COMPREENDER O PAINEL DE INSTRUMENTOS
66

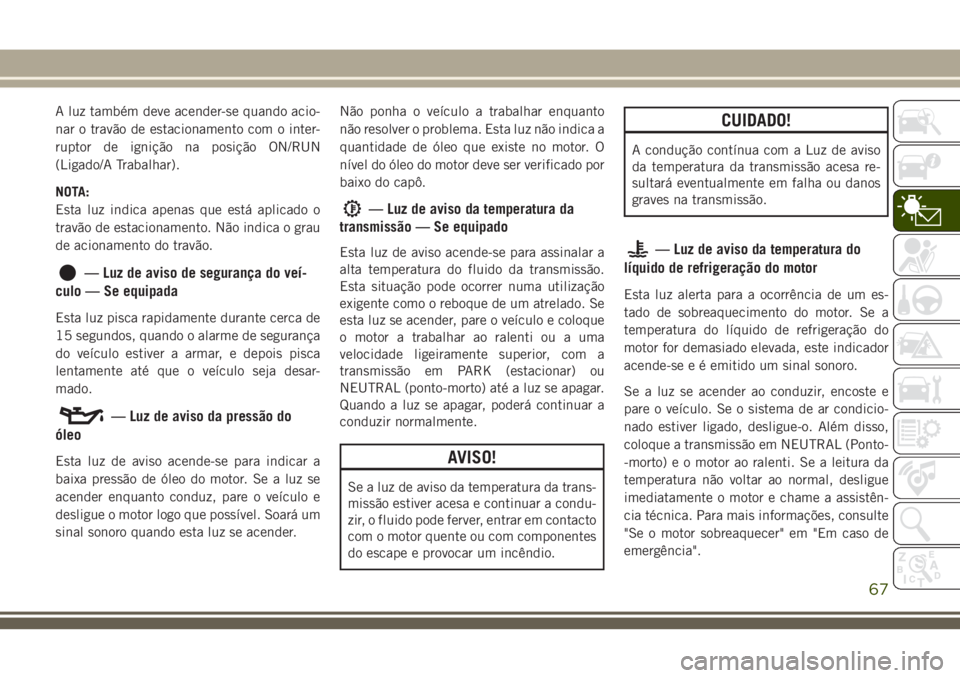

A luz também deve acender-se quando acio-
nar o travão de estacionamento com o inter-
ruptor de ignição na posição ON/RUN
(Ligado/A Trabalhar).
NOTA:
Esta luz indica apenas que está aplicado o
travão de estacionamento. Não indica o grau
de acionamento do travão.
— Luz de aviso de segurança do veí-
culo — Se equipada
Esta luz pisca rapidamente durante cerca de
15 segundos, quando o alarme de segurança
do veículo estiver a armar, e depois pisca
lentamente até que o veículo seja desar-
mado.
— Luz de aviso da pressão do
óleo
Esta luz de aviso acende-se para indicar a
baixa pressão de óleo do motor. Se a luz se
acender enquanto conduz, pare o veículo e
desligue o motor logo que possível. Soará um
sinal sonoro quando esta luz se acender.Não ponha o veículo a trabalhar enquanto
não resolver o problema. Esta luz não indica a
quantidade de óleo que existe no motor. O
nível do óleo do motor deve ser verificado por
baixo do capô.
— Luz de aviso da temperatura da
transmissão — Se equipado
Esta luz de aviso acende-se para assinalar a
alta temperatura do fluido da transmissão.
Esta situação pode ocorrer numa utilização
exigente como o reboque de um atrelado. Se
esta luz se acender, pare o veículo e coloque
o motor a trabalhar ao ralenti ou a uma
velocidade ligeiramente superior, com a
transmissão em PARK (estacionar) ou
NEUTRAL (ponto-morto) até a luz se apagar.
Quando a luz se apagar, poderá continuar a
conduzir normalmente.
AVISO!
Se a luz de aviso da temperatura da trans-
missão estiver acesa e continuar a condu-
zir, o fluido pode ferver, entrar em contacto
com o motor quente ou com componentes
do escape e provocar um incêndio.
CUIDADO!
A condução contínua com a Luz de aviso
da temperatura da transmissão acesa re-
sultará eventualmente em falha ou danos
graves na transmissão.
— Luz de aviso da temperatura do
líquido de refrigeração do motor
Esta luz alerta para a ocorrência de um es-
tado de sobreaquecimento do motor. Se a
temperatura do líquido de refrigeração do
motor for demasiado elevada, este indicador
acende-se e é emitido um sinal sonoro.
Se a luz se acender ao conduzir, encoste e
pare o veículo. Se o sistema de ar condicio-
nado estiver ligado, desligue-o. Além disso,
coloque a transmissão em NEUTRAL (Ponto-
-morto) e o motor ao ralenti. Se a leitura da
temperatura não voltar ao normal, desligue
imediatamente o motor e chame a assistên-
cia técnica. Para mais informações, consulte
"Se o motor sobreaquecer" em "Em caso de
emergência".
67

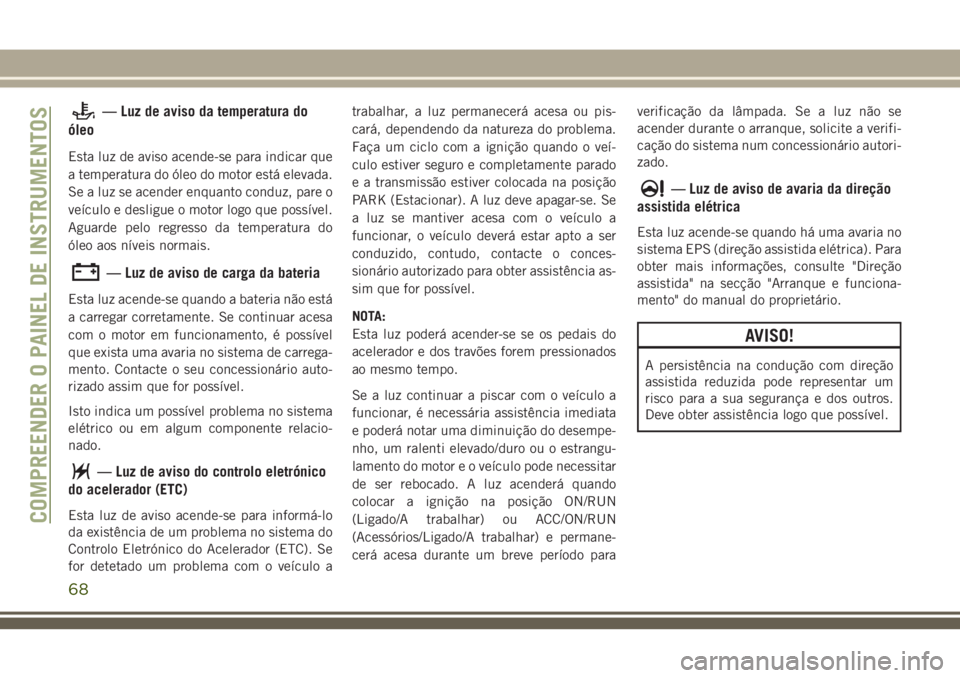

— Luz de aviso da temperatura do
óleo
Esta luz de aviso acende-se para indicar que
a temperatura do óleo do motor está elevada.
Se a luz se acender enquanto conduz, pare o
veículo e desligue o motor logo que possível.
Aguarde pelo regresso da temperatura do
óleo aos níveis normais.
— Luz de aviso de carga da bateria
Esta luz acende-se quando a bateria não está
a carregar corretamente. Se continuar acesa
com o motor em funcionamento, é possível
que exista uma avaria no sistema de carrega-
mento. Contacte o seu concessionário auto-
rizado assim que for possível.
Isto indica um possível problema no sistema
elétrico ou em algum componente relacio-
nado.
— Luz de aviso do controlo eletrónico
do acelerador (ETC)
Esta luz de aviso acende-se para informá-lo
da existência de um problema no sistema do
Controlo Eletrónico do Acelerador (ETC). Se
for detetado um problema com o veículo atrabalhar, a luz permanecerá acesa ou pis-
cará, dependendo da natureza do problema.
Faça um ciclo com a ignição quando o veí-
culo estiver seguro e completamente parado
e a transmissão estiver colocada na posição
PARK (Estacionar). A luz deve apagar-se. Se
a luz se mantiver acesa com o veículo a
funcionar, o veículo deverá estar apto a ser
conduzido, contudo, contacte o conces-
sionário autorizado para obter assistência as-
sim que for possível.
NOTA:
Esta luz poderá acender-se se os pedais do
acelerador e dos travões forem pressionados
ao mesmo tempo.
Se a luz continuar a piscar com o veículo a
funcionar, é necessária assistência imediata
e poderá notar uma diminuição do desempe-
nho, um ralenti elevado/duro ou o estrangu-
lamento do motor e o veículo pode necessitar
de ser rebocado. A luz acenderá quando
colocar a ignição na posição ON/RUN
(Ligado/A trabalhar) ou ACC/ON/RUN
(Acessórios/Ligado/A trabalhar) e permane-
cerá acesa durante um breve período paraverificação da lâmpada. Se a luz não se
acender durante o arranque, solicite a verifi-
cação do sistema num concessionário autori-
zado.
— Luz de aviso de avaria da direção
assistida elétrica
Esta luz acende-se quando há uma avaria no
sistema EPS (direção assistida elétrica). Para
obter mais informações, consulte "Direção
assistida" na secção "Arranque e funciona-
mento" do manual do proprietário.
AVISO!
A persistência na condução com direção
assistida reduzida pode representar um
risco para a sua segurança e dos outros.
Deve obter assistência logo que possível.
COMPREENDER O PAINEL DE INSTRUMENTOS
68

— Luz de aviso de porta aberta
Este indicador acende-se quando uma porta
estiver entreaberta/aberta e não completa-
mente fechada.
NOTA:
Se o veículo estiver em movimento, também
será emitido um sinal sonoro.
— Luz de aviso de porta da baga-
geira aberta
Esta luz indicadora acende-se quando a porta
da bagageira estiver aberta.
NOTA:
Se o veículo estiver em movimento, também
será emitido um sinal sonoro.
Luzes de aviso amarelas
— Luz de aviso indicadora de avaria
(MIL)/verificação do motor
A luz indicadora de avaria (MIL)/verificação
do motor faz parte de um sistema de diagnós-
tico de bordo, designado OBD, que controla
os sistemas de controlo da transmissão auto-
mática e do motor. Esta luz de aviso
acende-se quando a ignição estiver na posi-ção ON/RUN (Ligada/A Trabalhar) antes de o
motor arrancar. Se a luz não se acender
quando rodar o interruptor de ignição de OFF
(Desligado) para ON/RUN (Ligado/A Traba-
lhar), verifique o seu estado rapidamente.
Algumas condições, tais como um tampão do
combustível desapertado ou em falta, má
qualidade de combustível, etc., podem fazer
com que a luz se acenda depois do arranque.
O veículo deve passar pela oficina caso a luz
fique acesa depois de passar por vários esti-
los típicos de condução. Na maior parte das
situações, o veículo pode ser conduzido nor-
malmente, não tendo de ser rebocado.
Quando o motor estiver em funcionamento, a
MIL pode piscar para alertar relativamente a
condições graves que possam dar origem a
perda imediata de potência ou a graves danos
no conversor catalítico. O veículo deve ser
levado à oficina o mais rapidamente possível
se isto acontecer.
AVISO!
Um conversor catalítico avariado, tal como
acima mencionado, pode atingir tempera-
AVISO!
turas mais elevadas do que em condições
normais de funcionamento. Isto pode pro-
vocar um incêndio se conduzir lentamente
ou estacionar próximo de substâncias in-
flamáveis como plantas secas, madeira ou
cartão, etc. Isto pode resultar em morte ou
ferimentos graves no condutor, ocupantes
ou terceiros.
CUIDADO!
A condução prolongada com a luz indica-
dora de avaria (MIL) acesa pode provocar
danos no sistema de controlo do veículo.
Pode também afetar o consumo de com-
bustível e o comportamento do veículo. Se
a MIL estiver a piscar, isso significa que
ocorrerão, em breve, danos graves no con-
versor catalítico e perda de potência. É
necessária a assistência imediata.
69

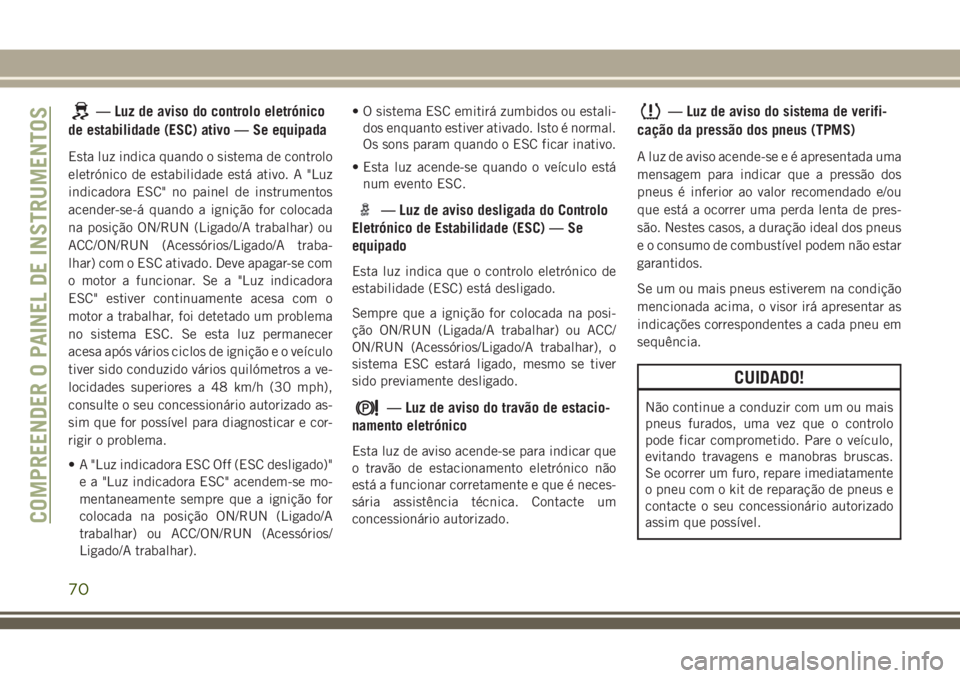

— Luz de aviso do controlo eletrónico
de estabilidade (ESC) ativo — Se equipada
Esta luz indica quando o sistema de controlo
eletrónico de estabilidade está ativo. A "Luz
indicadora ESC" no painel de instrumentos
acender-se-á quando a ignição for colocada
na posição ON/RUN (Ligado/A trabalhar) ou
ACC/ON/RUN (Acessórios/Ligado/A traba-
lhar) com o ESC ativado. Deve apagar-se com
o motor a funcionar. Se a "Luz indicadora
ESC" estiver continuamente acesa com o
motor a trabalhar, foi detetado um problema
no sistema ESC. Se esta luz permanecer
acesa após vários ciclos de ignição e o veículo
tiver sido conduzido vários quilómetros a ve-
locidades superiores a 48 km/h (30 mph),
consulte o seu concessionário autorizado as-
sim que for possível para diagnosticar e cor-
rigir o problema.
• A "Luz indicadora ESC Off (ESC desligado)"
e a "Luz indicadora ESC" acendem-se mo-
mentaneamente sempre que a ignição for
colocada na posição ON/RUN (Ligado/A
trabalhar) ou ACC/ON/RUN (Acessórios/
Ligado/A trabalhar).• O sistema ESC emitirá zumbidos ou estali-
dos enquanto estiver ativado. Isto é normal.
Os sons param quando o ESC ficar inativo.
• Esta luz acende-se quando o veículo está
num evento ESC.
— Luz de aviso desligada do Controlo
Eletrónico de Estabilidade (ESC) — Se
equipado
Esta luz indica que o controlo eletrónico de
estabilidade (ESC) está desligado.
Sempre que a ignição for colocada na posi-
ção ON/RUN (Ligada/A trabalhar) ou ACC/
ON/RUN (Acessórios/Ligado/A trabalhar), o
sistema ESC estará ligado, mesmo se tiver
sido previamente desligado.
— Luz de aviso do travão de estacio-
namento eletrónico
Esta luz de aviso acende-se para indicar que
o travão de estacionamento eletrónico não
está a funcionar corretamente e que é neces-
sária assistência técnica. Contacte um
concessionário autorizado.
— Luz de aviso do sistema de verifi-
cação da pressão dos pneus (TPMS)
A luz de aviso acende-se e é apresentada uma
mensagem para indicar que a pressão dos
pneus é inferior ao valor recomendado e/ou
que está a ocorrer uma perda lenta de pres-
são. Nestes casos, a duração ideal dos pneus
e o consumo de combustível podem não estar
garantidos.
Se um ou mais pneus estiverem na condição
mencionada acima, o visor irá apresentar as
indicações correspondentes a cada pneu em
sequência.
CUIDADO!
Não continue a conduzir com um ou mais
pneus furados, uma vez que o controlo
pode ficar comprometido. Pare o veículo,
evitando travagens e manobras bruscas.
Se ocorrer um furo, repare imediatamente
o pneu com o kit de reparação de pneus e
contacte o seu concessionário autorizado
assim que possível.
COMPREENDER O PAINEL DE INSTRUMENTOS
70
