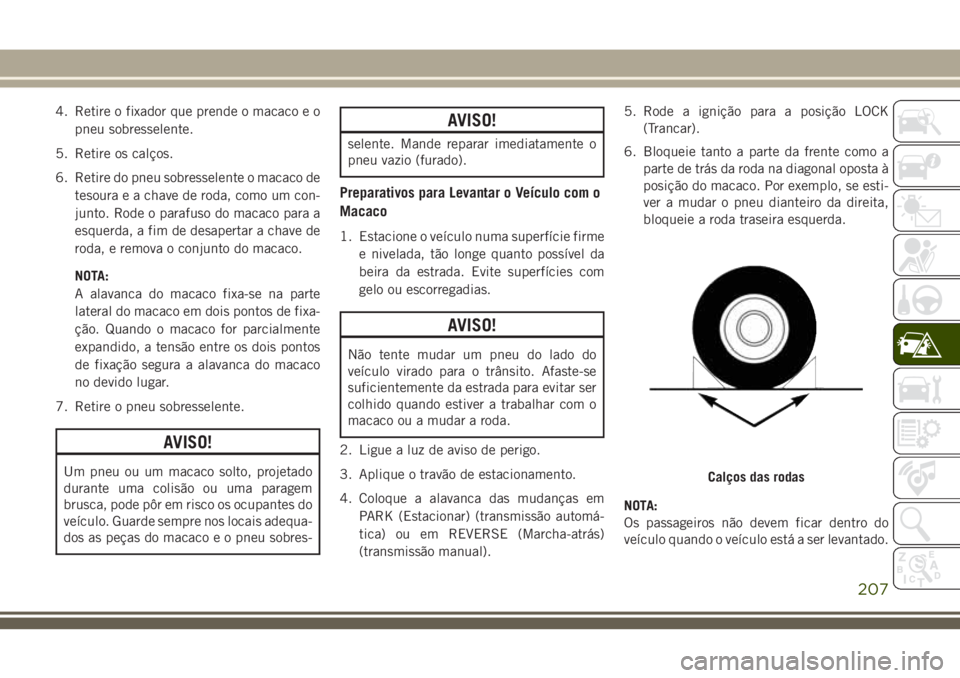

4. Retire o fixador que prende o macaco e o
pneu sobresselente.
5. Retire os calços.
6. Retire do pneu sobresselente o macaco de
tesoura e a chave de roda, como um con-
junto. Rode o parafuso do macaco para a
esquerda, a fim de desapertar a chave de
roda, e remova o conjunto do macaco.
NOTA:
A alavanca do macaco fixa-se na parte
lateral do macaco em dois pontos de fixa-
ção. Quando o macaco for parcialmente
expandido, a tensão entre os dois pontos
de fixação segura a alavanca do macaco
no devido lugar.
7. Retire o pneu sobresselente.
AVISO!
Um pneu ou um macaco solto, projetado
durante uma colisão ou uma paragem
brusca, pode pôr em risco os ocupantes do
veículo. Guarde sempre nos locais adequa-
dos as peças do macaco e o pneu sobres-
AVISO!
selente. Mande reparar imediatamente o
pneu vazio (furado).
Preparativos para Levantar o Veículo com o
Macaco
1. Estacione o veículo numa superfície firme
e nivelada, tão longe quanto possível da
beira da estrada. Evite superfícies com
gelo ou escorregadias.
AVISO!
Não tente mudar um pneu do lado do
veículo virado para o trânsito. Afaste-se
suficientemente da estrada para evitar ser
colhido quando estiver a trabalhar com o
macaco ou a mudar a roda.
2. Ligue a luz de aviso de perigo.
3. Aplique o travão de estacionamento.
4. Coloque a alavanca das mudanças em
PARK (Estacionar) (transmissão automá-
tica) ou em REVERSE (Marcha-atrás)
(transmissão manual).5. Rode a ignição para a posição LOCK
(Trancar).
6. Bloqueie tanto a parte da frente como a
parte de trás da roda na diagonal oposta à
posição do macaco. Por exemplo, se esti-
ver a mudar o pneu dianteiro da direita,
bloqueie a roda traseira esquerda.
NOTA:
Os passageiros não devem ficar dentro do
veículo quando o veículo está a ser levantado.
Calços das rodas
207

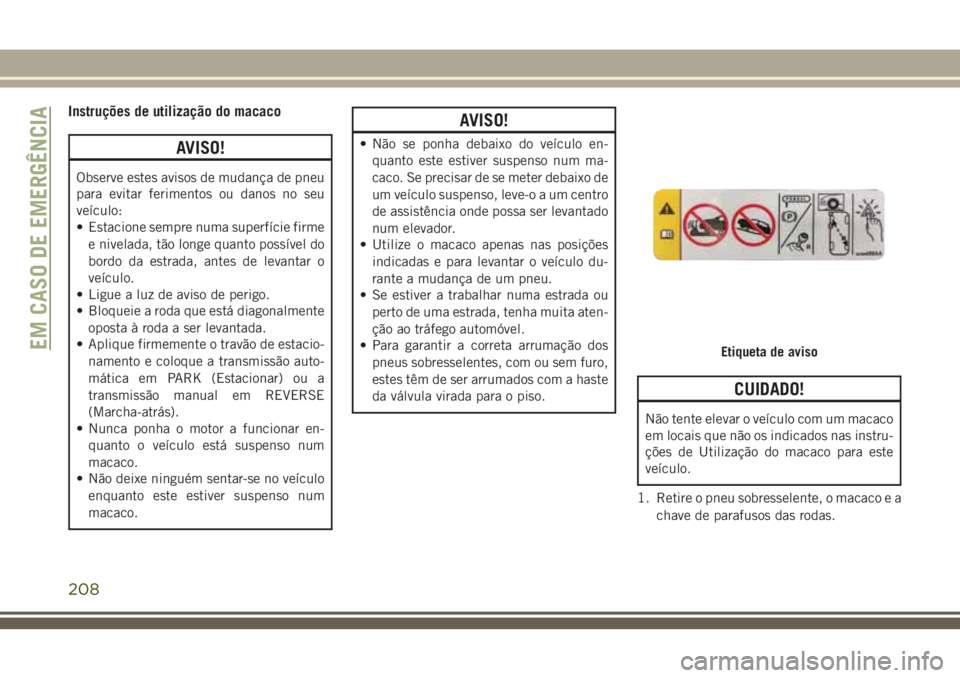

Instruções de utilização do macaco
AVISO!
Observe estes avisos de mudança de pneu
para evitar ferimentos ou danos no seu
veículo:
• Estacione sempre numa superfície firme
e nivelada, tão longe quanto possível do
bordo da estrada, antes de levantar o
veículo.
• Ligue a luz de aviso de perigo.
• Bloqueie a roda que está diagonalmente
oposta à roda a ser levantada.
• Aplique firmemente o travão de estacio-
namento e coloque a transmissão auto-
mática em PARK (Estacionar) ou a
transmissão manual em REVERSE
(Marcha-atrás).
• Nunca ponha o motor a funcionar en-
quanto o veículo está suspenso num
macaco.
• Não deixe ninguém sentar-se no veículo
enquanto este estiver suspenso num
macaco.
AVISO!
• Não se ponha debaixo do veículo en-
quanto este estiver suspenso num ma-
caco. Se precisar de se meter debaixo de
um veículo suspenso, leve-o a um centro
de assistência onde possa ser levantado
num elevador.
• Utilize o macaco apenas nas posições
indicadas e para levantar o veículo du-
rante a mudança de um pneu.
• Se estiver a trabalhar numa estrada ou
perto de uma estrada, tenha muita aten-
ção ao tráfego automóvel.
• Para garantir a correta arrumação dos
pneus sobresselentes, com ou sem furo,
estes têm de ser arrumados com a haste
da válvula virada para o piso.
CUIDADO!
Não tente elevar o veículo com um macaco
em locais que não os indicados nas instru-
ções de Utilização do macaco para este
veículo.
1. Retire o pneu sobresselente, o macaco e a
chave de parafusos das rodas.
Etiqueta de avisoEM CASO DE EMERGÊNCIA
208

2. Se estiver equipado com jantes de alumí-
nio em que a tampa central cobre os
parafusos das rodas, utilize a chave de
parafusos para retirar cuidadosamente a
tampa central antes de elevar o veículo.
3. Antes de elevar o veículo, utilize a chave
de parafusos das rodas para desapertar,
sem retirar, os parafusos da roda com o
pneu furado. Rode os parafusos das rodas
no sentido contrário ao dos ponteiros do
relógio uma volta enquanto a roda se en-
contra ainda no chão.
4. Coloque o macaco debaixo da área de
levantamento que se encontra mais pró-
xima do pneu furado. Rode o parafuso do
macaco no sentido horário para encaixar
firmemente o corpo do macaco com a área
de levantamento do friso da soleira, cen-
trando o suporte do macaco no interior do
recorte do revestimento da soleira.
Locais de colocação do macacoLocal de macaco engatado atrás
209

5. Levante o veículo apenas o suficiente para
retirar o pneu furado.
AVISO!
Levantar o veículo mais do que o necessá-
rio, pode ocasionar instabilidade. O veí-
culo pode deslocar-se de cima do macaco
e ferir alguém que esteja perto. Levante o
veículo apenas o suficiente para retirar o
pneu.6. Retire os parafusos da roda e o pneu.
7. Retire o pino de alinhamento do conjunto
do macaco e enrosque o pino no cubo da
roda para auxiliar na montagem do pneu
sobresselente.
8. Monte o pneu sobresselente.
CUIDADO!
Certifique-se de que monta o pneu sobres-
selente com a haste da válvula virada para
fora. O veículo pode ficar danificado se o
pneu sobresselente for montado incorreta-
mente.
NOTA:
• No caso de veículos assim equipados,
não tente instalar uma cobertura cen-
tral ou tampão da roda no pneu sobres-
selente compacto.
• Consulte "Pneus" em "Assistência e ma-
nutenção" no manual do proprietário
para obter mais informações sobre o
pneu sobresselente e a respetiva utili-
zação e funcionamento.9. Instale os parafusos das rodas com as
respetivas extremidades roscadas instala-
das em direção à roda. Aperte ligeira-
mente os parafusos da roda.
AVISO!
Para evitar o risco de o veículo se deslocar
para fora do macaco, não aperte comple-
tamente as porcas da roda enquanto o
veículo não tiver sido baixado. O não cum-
primento deste aviso pode provocar feri-
mentos graves.
10. Baixe o veículo rodando a alavanca do
macaco no sentido anti-horário.
11. Acabe de apertar os parafusos da roda.
Empurre a chave para baixo na ponta do
manípulo para uma maior alavancagem.
Aperte os parafusos da roda num padrão
em estrela até que cada parafuso tenha
sido apertado duas vezes. Para obter
informações acerca do binário correto do
parafuso, consulte "Especificações de
binário" na secção "Especificações téc-
nicas". Se tiver dúvidas acerca do aperto

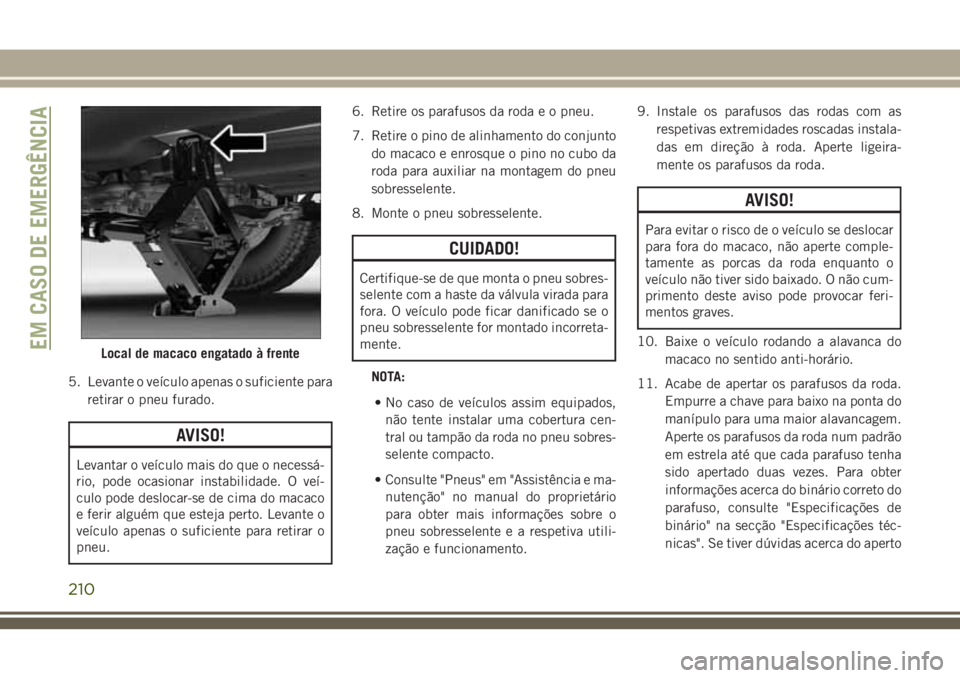

Local de macaco engatado à frenteEM CASO DE EMERGÊNCIA
210

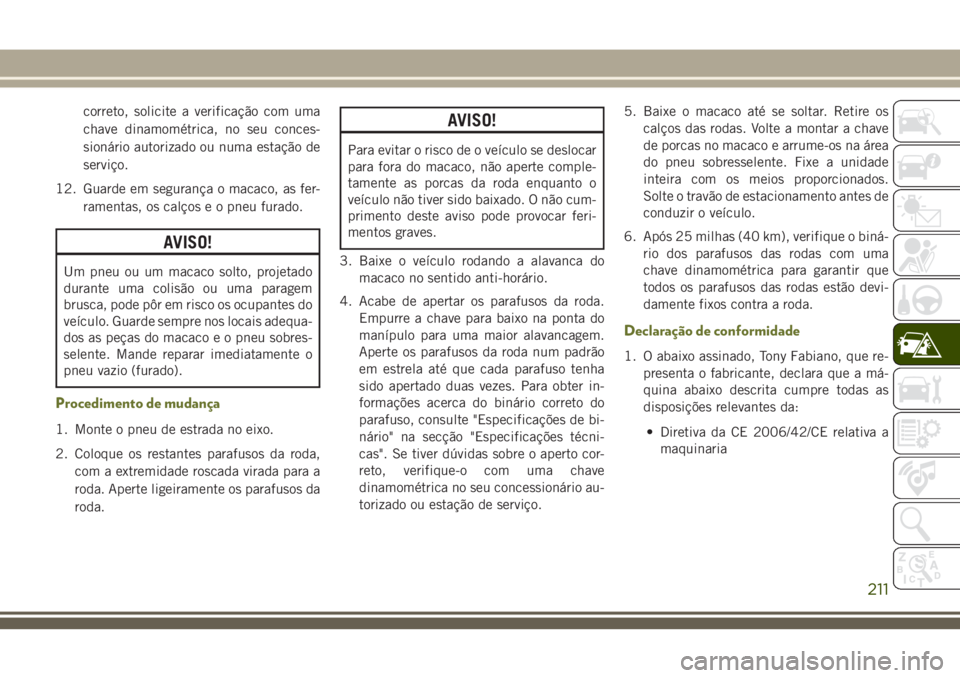

correto, solicite a verificação com uma
chave dinamométrica, no seu conces-
sionário autorizado ou numa estação de
serviço.
12. Guarde em segurança o macaco, as fer-
ramentas, os calços e o pneu furado.
AVISO!
Um pneu ou um macaco solto, projetado
durante uma colisão ou uma paragem
brusca, pode pôr em risco os ocupantes do
veículo. Guarde sempre nos locais adequa-
dos as peças do macaco e o pneu sobres-
selente. Mande reparar imediatamente o
pneu vazio (furado).
Procedimento de mudança
1. Monte o pneu de estrada no eixo.
2. Coloque os restantes parafusos da roda,
com a extremidade roscada virada para a
roda. Aperte ligeiramente os parafusos da
roda.
AVISO!
Para evitar o risco de o veículo se deslocar
para fora do macaco, não aperte comple-
tamente as porcas da roda enquanto o
veículo não tiver sido baixado. O não cum-
primento deste aviso pode provocar feri-
mentos graves.
3. Baixe o veículo rodando a alavanca do
macaco no sentido anti-horário.
4. Acabe de apertar os parafusos da roda.
Empurre a chave para baixo na ponta do
manípulo para uma maior alavancagem.
Aperte os parafusos da roda num padrão
em estrela até que cada parafuso tenha
sido apertado duas vezes. Para obter in-
formações acerca do binário correto do
parafuso, consulte "Especificações de bi-
nário" na secção "Especificações técni-
cas". Se tiver dúvidas sobre o aperto cor-
reto, verifique-o com uma chave
dinamométrica no seu concessionário au-
torizado ou estação de serviço.5. Baixe o macaco até se soltar. Retire os
calços das rodas. Volte a montar a chave
de porcas no macaco e arrume-os na área
do pneu sobresselente. Fixe a unidade
inteira com os meios proporcionados.
Solte o travão de estacionamento antes de
conduzir o veículo.
6. Após 25 milhas (40 km), verifique o biná-
rio dos parafusos das rodas com uma
chave dinamométrica para garantir que
todos os parafusos das rodas estão devi-
damente fixos contra a roda.
Declaração de conformidade
1. O abaixo assinado, Tony Fabiano, que re-
presenta o fabricante, declara que a má-
quina abaixo descrita cumpre todas as
disposições relevantes da:
• Diretiva da CE 2006/42/CE relativa a
maquinaria
211

2. Descrição de maquinaria.
a) Denominação genérica: macaco do ve-
ículo
b) Função: elevar o veículo
d) Mo-
delo do
veículoc) Código
do mo-
delof) Carga
de traba-
lhoe) Tipo de
macaco
Jeep
®
CompassMK 1200 kg
máx.FGMF1
Jeep Che-
rokeeKL 1000 kg
máx.FGLF1
Jeep
WranglerJK 1000 kg
máx.FGLF2
Jeep
Grand
CherokeeWK 1700 kg
máx.FGLF3
3. Fabricantes (1):
FlexNGate Seeburn, uma divisão do Ventra
Group Co
P.O. Box 1170, 65 Industrial Road, Totte-
nham, ON CANADA L0G 1W04. Fabricantes (2):
FlexNGate Querétaro Ventramex, S.A. de
C.V
Av. Manantiales No. 3
Parque Industrial Bernardo Quintana, El
Marqués Querétaro C.P. 76249 – México
5. Pessoa autorizada legalmente a compilar
o ficheiro técnico:
FlexNGate – Barcelona
Avda de la Riera, 7-9
Sant Just Desvern, Barcelona, ESPANHA
08960
6. Referências às normas harmonizadas:
PF-12074
7. Fabricado em: Bradford, ON CANADA8. Data: 30/09/2015
EM CASO DE EMERGÊNCIA
212

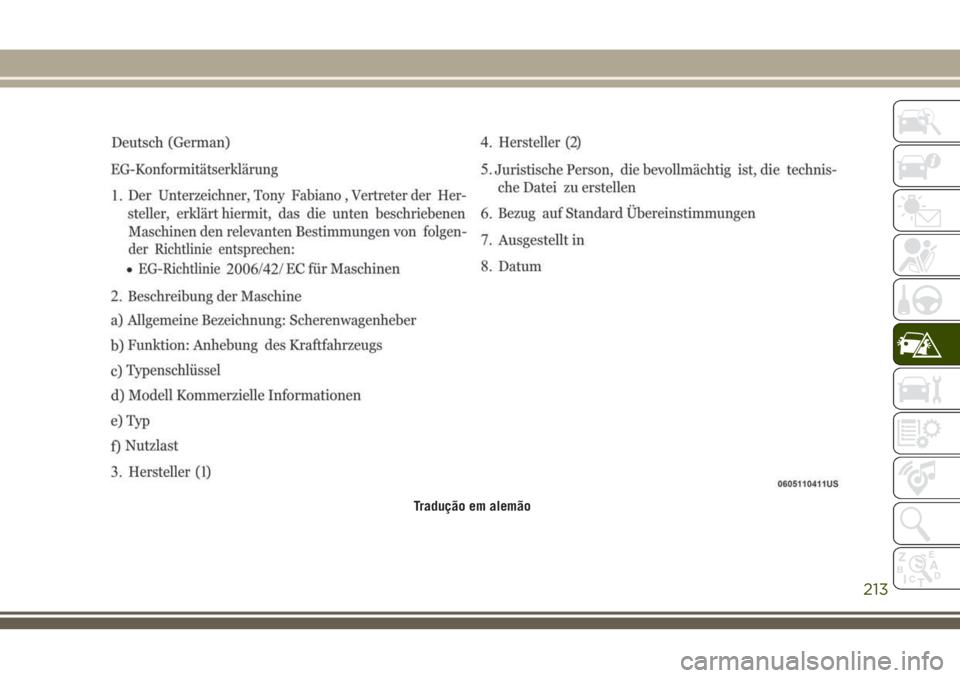

Tradução em alemão
213

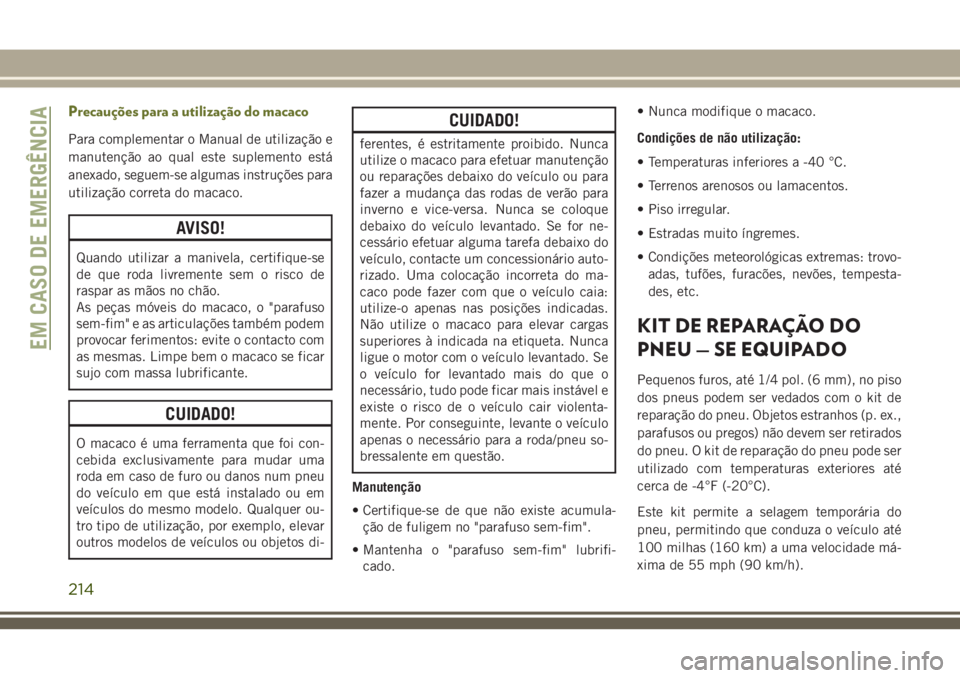

Precauções para a utilização do macaco
Para complementar o Manual de utilização e
manutenção ao qual este suplemento está
anexado, seguem-se algumas instruções para
utilização correta do macaco.
AVISO!
Quando utilizar a manivela, certifique-se
de que roda livremente sem o risco de
raspar as mãos no chão.
As peças móveis do macaco, o "parafuso
sem-fim" e as articulações também podem
provocar ferimentos: evite o contacto com
as mesmas. Limpe bem o macaco se ficar
sujo com massa lubrificante.
CUIDADO!
O macaco é uma ferramenta que foi con-
cebida exclusivamente para mudar uma
roda em caso de furo ou danos num pneu
do veículo em que está instalado ou em
veículos do mesmo modelo. Qualquer ou-
tro tipo de utilização, por exemplo, elevar
outros modelos de veículos ou objetos di-
CUIDADO!
ferentes, é estritamente proibido. Nunca
utilize o macaco para efetuar manutenção
ou reparações debaixo do veículo ou para
fazer a mudança das rodas de verão para
inverno e vice-versa. Nunca se coloque
debaixo do veículo levantado. Se for ne-
cessário efetuar alguma tarefa debaixo do
veículo, contacte um concessionário auto-
rizado. Uma colocação incorreta do ma-
caco pode fazer com que o veículo caia:
utilize-o apenas nas posições indicadas.
Não utilize o macaco para elevar cargas
superiores à indicada na etiqueta. Nunca
ligue o motor com o veículo levantado. Se
o veículo for levantado mais do que o
necessário, tudo pode ficar mais instável e
existe o risco de o veículo cair violenta-
mente. Por conseguinte, levante o veículo
apenas o necessário para a roda/pneu so-
bressalente em questão.
Manutenção
• Certifique-se de que não existe acumula-
ção de fuligem no "parafuso sem-fim".
• Mantenha o "parafuso sem-fim" lubrifi-
cado.• Nunca modifique o macaco.
Condições de não utilização:
• Temperaturas inferiores a -40 °C.
• Terrenos arenosos ou lamacentos.
• Piso irregular.
• Estradas muito íngremes.
• Condições meteorológicas extremas: trovo-
adas, tufões, furacões, nevões, tempesta-
des, etc.
KIT DE REPARAÇÃO DO
PNEU — SE EQUIPADO
Pequenos furos, até 1/4 pol. (6 mm), no piso
dos pneus podem ser vedados com o kit de
reparação do pneu. Objetos estranhos (p. ex.,
parafusos ou pregos) não devem ser retirados
do pneu. O kit de reparação do pneu pode ser
utilizado com temperaturas exteriores até
cerca de -4°F (-20°C).
Este kit permite a selagem temporária do
pneu, permitindo que conduza o veículo até
100 milhas (160 km) a uma velocidade má-
xima de 55 mph (90 km/h).
EM CASO DE EMERGÊNCIA
214
