2018 JEEP CHEROKEE Manual de Uso e Manutenção (in Portuguese)

As SABIC podem ajudar a reduzir o risco de
ejeção parcial ou total dos ocupantes através
das janelas laterais em determinados casos
de capotamento ou impacto lateral.
Componentes do sistema de airbags
NOTA:
O controlador de proteção dos ocupantes
(ORC) vigia os circuitos internos e os fios
interligados associados aos componentes
elétricos do sistema de airbags listados
abaixo:
• Controlador de proteção dos ocupantes
(ORC)
• Luz de aviso de airbag
• Volante e coluna de direção
• Painel de instrumentos
• Protetores de impacto dos joelhos
• Airbags do condutor e passageiro dianteiro
• Botão na fivela do cinto de segurança
• Airbags laterais suplementares
• Airbags para os joelhos suplementares• Sensores de impacto lateral e frontal
• Pré-tensores do cinto de segurança
Em Caso de Insuflação dos Airbags
Os airbags dianteiros são concebidos para
esvaziarem imediatamente após a abertura.
NOTA:
Os airbags dianteiros e/ou laterais não abrirão
em todas as colisões. Isto não significa que
existe um problema com o sistema de air-
bags.
Se sofrer uma colisão que faça os airbags
abrirem, pode acontecer uma, ou todas, das
seguintes situações:
• O material do airbag pode, por vezes, cau-
sar abrasão e/ou avermelhar a pele dos
ocupantes quando os airbags abrem e des-
dobram. A sensação de abrasão é seme-
lhante à sensação de queimadura provo-
cada por uma corda que roce a pele ou
quando se desliza numa alcatifa ou no chão
de um ginásio. Não é provocada pelo con-
tacto com produtos químicos. Não é perma-
nente e, normalmente, passa rapidamente.No entanto, se no prazo de alguns dias
ainda não tiver cicatrizado significativa-
mente, ou se tiver alguma irritação, con-
sulte imediatamente o médico.
• À medida que os airbags se esvaziam, po-
derá observar algumas partículas parecidas
com fumo. As partículas são um derivado
normal do processo que gera o gás não
tóxico utilizado na insuflação do airbag.
Estas partículas transportadas pelo ar po-
dem irritar a pele, os olhos, o nariz ou a
garganta. Se sentir irritação na pele ou nos
olhos, limpe essa zona com água fria. Em
relação à irritação do nariz e da garganta,
apanhe ar fresco. Se a irritação persistir,
consulte o médico. Se estas partículas se
infiltrarem na roupa, siga as instruções do
fabricante em relação à limpeza do
vestuário.
Não conduza o veículo depois de os airbags
terem aberto. Se se envolver noutra colisão,
os airbags não estarão preparados para o
proteger.
119

AVISO!
Os airbags que já abriram e pré-tensores
do cinto de segurança usados não podem
protegê-lo numa segunda colisão. Mande
substituir de imediato os airbags, os pré-
-tensores dos cintos de segurança e os
retratores dos cintos de segurança num
concessionário autorizado. Além disso,
mande também fazer manutenção no sis-
tema Controlador de proteção dos ocupan-
tes.
NOTA:
• As tampas dos airbags podem não ser ób-
vias no revestimento interior, mas abrir-
-se-ão durante a abertura do airbag.
• Depois de uma colisão, o veículo deve ser
imediatamente levado a um concessionário
autorizado.
Sistema de Resposta Melhorada a Aciden-
tes
Na eventualidade de um impacto, se a rede
de comunicação e energia do veículo perma-
necerem intactas, dependendo da naturezado impacto, o ORC irá determinar se o Sis-
tema de resposta melhorada a acidentes exe-
cuta as seguintes funções:
• Corte da passagem de combustível para o
motor (Se equipado)
• Corte da energia da bateria para o motor
elétrico (Se equipado)
• Intermitência das luzes de perigo enquanto
a bateria tiver energia
• Ligue as luzes interiores, que permanecem
acesas enquanto a bateria tiver energia ou
durante 15 minutos a partir da intervenção
do Sistema de resposta melhorada a aci-
dentes.
• Desbloqueia o fecho centralizado de
portas.
O veículo pode também ter sido concebido
para executar qualquer uma das seguintes
funções como resposta ao Sistema de res-
posta melhorada a acidentes:
• Desativação do aquecedor do filtro de com-
bustível, desativação do motor do ventila-
dor do HVAC, fecho da porta de circulação
do HVAC• Corte da energia da bateria para:
– Engine (Motor)
– Motor elétrico (se equipado)
– Direção assistida elétrica
– Intensificador dos travões
– Travão de estacionamento elétrico
– Alavanca das mudanças de transmis-
são automática
– Buzina
– Limpa-para-brisas dianteiro
– Bomba do lava-faróis
NOTA:
Após um acidente, não se esqueça de colocar
a ignição na posição STOP (Parar) (OFF/
LOCK (Desligado/Trancar)) e de remover a
chave do interruptor de ignição para evitar a
descarga da bateria. Verifique cuidadosa-
mente se existem fugas de combustível no
compartimento do motor e no chão junto do
compartimento do motor e ao depósito de
combustível antes de repor o sistema e ligar o
motor. Se, após um acidente, não houver
fugas de combustível ou danos nos dispositi-
vos elétricos do veículo (por exemplo, faróis),
reponha o sistema executando o procedi-
mento descrito abaixo.
SEGURANÇA
120

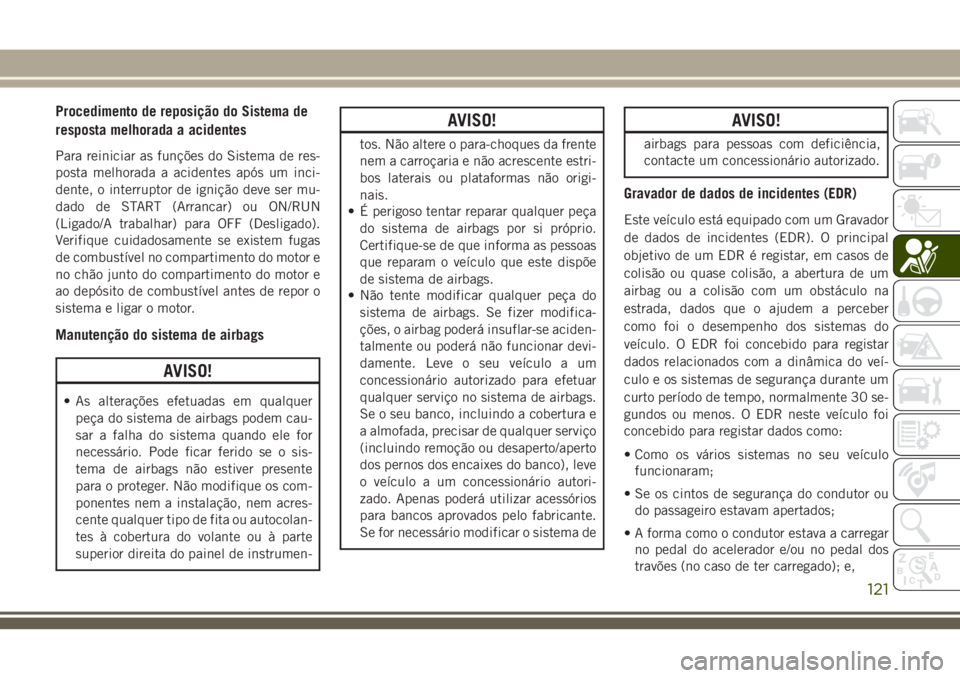

Procedimento de reposição do Sistema de
resposta melhorada a acidentes
Para reiniciar as funções do Sistema de res-
posta melhorada a acidentes após um inci-
dente, o interruptor de ignição deve ser mu-
dado de START (Arrancar) ou ON/RUN
(Ligado/A trabalhar) para OFF (Desligado).
Verifique cuidadosamente se existem fugas
de combustível no compartimento do motor e
no chão junto do compartimento do motor e
ao depósito de combustível antes de repor o
sistema e ligar o motor.
Manutenção do sistema de airbags
AVISO!
• As alterações efetuadas em qualquer
peça do sistema de airbags podem cau-
sar a falha do sistema quando ele for
necessário. Pode ficar ferido se o sis-
tema de airbags não estiver presente
para o proteger. Não modifique os com-
ponentes nem a instalação, nem acres-
cente qualquer tipo de fita ou autocolan-
tes à cobertura do volante ou à parte
superior direita do painel de instrumen-
AVISO!
tos. Não altere o para-choques da frente
nem a carroçaria e não acrescente estri-
bos laterais ou plataformas não origi-
nais.
• É perigoso tentar reparar qualquer peça
do sistema de airbags por si próprio.
Certifique-se de que informa as pessoas
que reparam o veículo que este dispõe
de sistema de airbags.
• Não tente modificar qualquer peça do
sistema de airbags. Se fizer modifica-
ções, o airbag poderá insuflar-se aciden-
talmente ou poderá não funcionar devi-
damente. Leve o seu veículo a um
concessionário autorizado para efetuar
qualquer serviço no sistema de airbags.
Se o seu banco, incluindo a cobertura e
a almofada, precisar de qualquer serviço
(incluindo remoção ou desaperto/aperto
dos pernos dos encaixes do banco), leve
o veículo a um concessionário autori-
zado. Apenas poderá utilizar acessórios
para bancos aprovados pelo fabricante.
Se for necessário modificar o sistema de
AVISO!
airbags para pessoas com deficiência,
contacte um concessionário autorizado.
Gravador de dados de incidentes (EDR)
Este veículo está equipado com um Gravador
de dados de incidentes (EDR). O principal
objetivo de um EDR é registar, em casos de
colisão ou quase colisão, a abertura de um
airbag ou a colisão com um obstáculo na
estrada, dados que o ajudem a perceber
como foi o desempenho dos sistemas do
veículo. O EDR foi concebido para registar
dados relacionados com a dinâmica do veí-
culo e os sistemas de segurança durante um
curto período de tempo, normalmente 30 se-
gundos ou menos. O EDR neste veículo foi
concebido para registar dados como:
• Como os vários sistemas no seu veículo
funcionaram;
• Se os cintos de segurança do condutor ou
do passageiro estavam apertados;
• A forma como o condutor estava a carregar
no pedal do acelerador e/ou no pedal dos
travões (no caso de ter carregado); e,
121

• A que velocidade ia o veículo.
Estes dados podem ajudar a perceber melhor
em que circunstâncias as colisões e os feri-
mentos ocorreram.
NOTA:
Os dados EDR só são gravados pelo veículo
quando há uma colisão; não são gravados
quaisquer dados pelo EDR em condições de
condução normal, nem quaisquer dados pes-
soais (por ex. nome, sexo, idade e local da
colisão). Contudo, outras partes interessa-
das, por exemplo judiciais, podem combinar
os dados EDR com o tipo de personalidade
identificando dados rotineiramente adquiri-
dos durante a investigação de um acidente.
Para ler os dados gravados pelo EDR, é ne-
cessário equipamento especial e ter acesso
ao veículo e ao EDR. Para além do fabricante
do veículo, outras partes interessadas, por
exemplo judiciais, que tenham equipamento
especial, podem ler as informações, contanto
que tenham acesso ao veículo ou ao EDR.Sistemas de proteção para crianças —
Transporte de crianças em segurança
Todas as pessoas no interior do veículo de-
vem estar sempre com os cintos de segurança
colocados, bebés e crianças incluídos. A Di-
retiva 2003/20/CE da Comissão Europeia re-
quer a utilização de sistemas de proteção em
todos os países da CE.As crianças com menos de 1,5 metros de
altura e com menos de 12 anos devem ser
transportadas com o cinto de segurança de-
vidamente colocado no banco traseiro, se
disponível. De acordo com as estatísticas de
acidentes, as crianças estão mais seguras
nos bancos traseiros, quando devidamente
protegidas, do que nos dianteiros.
AVISO!
• NUNCA utilize uma proteção para crian-
ças voltada para trás num banco prote-
gido por um AIRBAG ATIVO à frente,
pois pode provocar a MORTE ou FERI-
MENTOS GRAVES na CRIANÇA.
• Utilize apenas um sistema de proteção
para crianças voltado para trás no banco
traseiro em veículos com um banco tra-
seiro.
• A abertura de um airbag dianteiro do
passageiro pode provocar a morte ou
ferimentos graves a uma criança até
12 anos, incluindo uma criança num
sistema de proteção para crianças vol-
tado para trás.
Etiqueta de aviso na pala do passageiro
dianteiro
SEGURANÇA
122

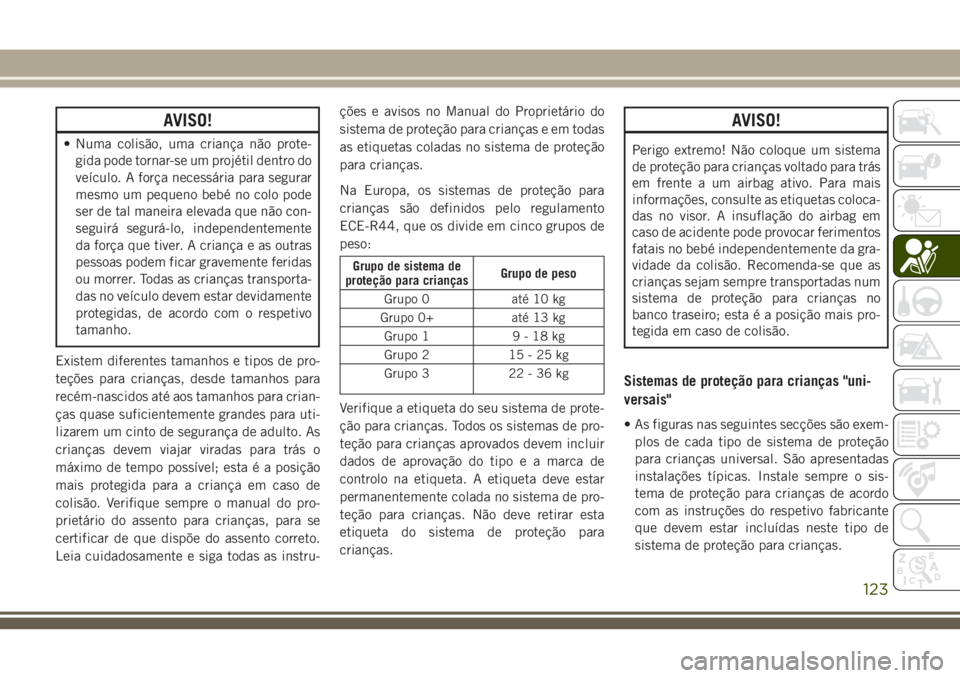

AVISO!
• Numa colisão, uma criança não prote-
gida pode tornar-se um projétil dentro do
veículo. A força necessária para segurar
mesmo um pequeno bebé no colo pode
ser de tal maneira elevada que não con-
seguirá segurá-lo, independentemente
da força que tiver. A criança e as outras
pessoas podem ficar gravemente feridas
ou morrer. Todas as crianças transporta-
das no veículo devem estar devidamente
protegidas, de acordo com o respetivo
tamanho.
Existem diferentes tamanhos e tipos de pro-
teções para crianças, desde tamanhos para
recém-nascidos até aos tamanhos para crian-
ças quase suficientemente grandes para uti-
lizarem um cinto de segurança de adulto. As
crianças devem viajar viradas para trás o
máximo de tempo possível; esta é a posição
mais protegida para a criança em caso de
colisão. Verifique sempre o manual do pro-
prietário do assento para crianças, para se
certificar de que dispõe do assento correto.
Leia cuidadosamente e siga todas as instru-ções e avisos no Manual do Proprietário do
sistema de proteção para crianças e em todas
as etiquetas coladas no sistema de proteção
para crianças.
Na Europa, os sistemas de proteção para
crianças são definidos pelo regulamento
ECE-R44, que os divide em cinco grupos de
peso:
Grupo de sistema de
proteção para criançasGrupo de peso
Grupo 0 até 10 kg
Grupo 0+ até 13 kg
Grupo 1 9 - 18 kg
Grupo 2 15 - 25 kg
Grupo 3 22 - 36 kg
Verifique a etiqueta do seu sistema de prote-
ção para crianças. Todos os sistemas de pro-
teção para crianças aprovados devem incluir
dados de aprovação do tipo e a marca de
controlo na etiqueta. A etiqueta deve estar
permanentemente colada no sistema de pro-
teção para crianças. Não deve retirar esta
etiqueta do sistema de proteção para
crianças.
AVISO!
Perigo extremo! Não coloque um sistema
de proteção para crianças voltado para trás
em frente a um airbag ativo. Para mais
informações, consulte as etiquetas coloca-
das no visor. A insuflação do airbag em
caso de acidente pode provocar ferimentos
fatais no bebé independentemente da gra-
vidade da colisão. Recomenda-se que as
crianças sejam sempre transportadas num
sistema de proteção para crianças no
banco traseiro; esta é a posição mais pro-
tegida em caso de colisão.
Sistemas de proteção para crianças "uni-
versais"
• As figuras nas seguintes secções são exem-
plos de cada tipo de sistema de proteção
para crianças universal. São apresentadas
instalações típicas. Instale sempre o sis-
tema de proteção para crianças de acordo
com as instruções do respetivo fabricante
que devem estar incluídas neste tipo de
sistema de proteção para crianças.
123

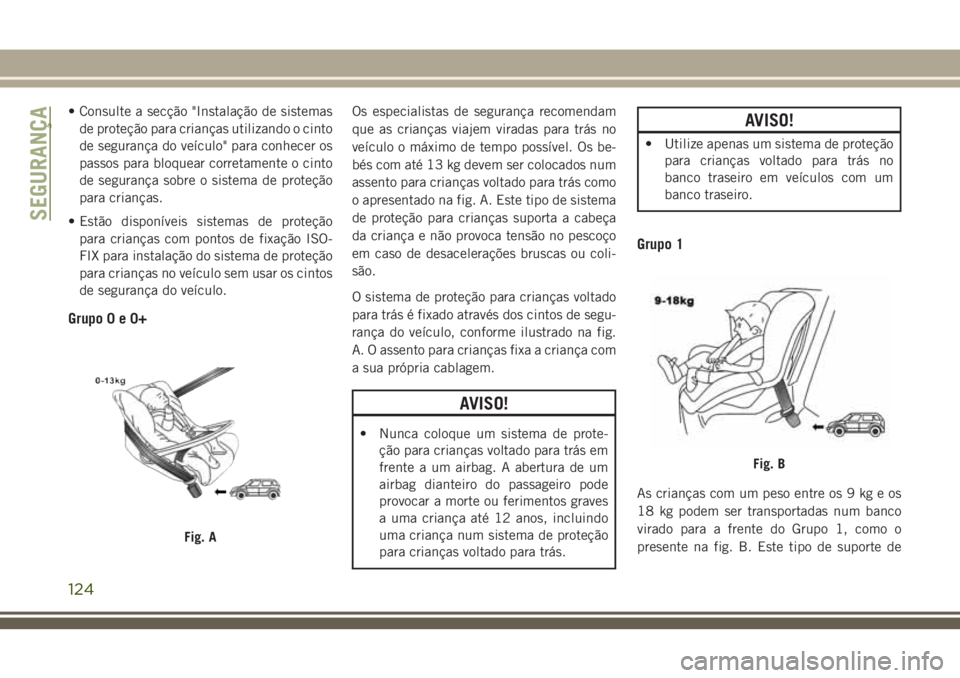

• Consulte a secção "Instalação de sistemas
de proteção para crianças utilizando o cinto
de segurança do veículo" para conhecer os
passos para bloquear corretamente o cinto
de segurança sobre o sistema de proteção
para crianças.
• Estão disponíveis sistemas de proteção
para crianças com pontos de fixação ISO-
FIX para instalação do sistema de proteção
para crianças no veículo sem usar os cintos
de segurança do veículo.
Grupo0e0+
Os especialistas de segurança recomendam
que as crianças viajem viradas para trás no
veículo o máximo de tempo possível. Os be-
bés com até 13 kg devem ser colocados num
assento para crianças voltado para trás como
o apresentado na fig. A. Este tipo de sistema
de proteção para crianças suporta a cabeça
da criança e não provoca tensão no pescoço
em caso de desacelerações bruscas ou coli-
são.
O sistema de proteção para crianças voltado
para trás é fixado através dos cintos de segu-
rança do veículo, conforme ilustrado na fig.
A. O assento para crianças fixa a criança com
a sua própria cablagem.
AVISO!
• Nunca coloque um sistema de prote-
ção para crianças voltado para trás em
frente a um airbag. A abertura de um
airbag dianteiro do passageiro pode
provocar a morte ou ferimentos graves
a uma criança até 12 anos, incluindo
uma criança num sistema de proteção
para crianças voltado para trás.
AVISO!
• Utilize apenas um sistema de proteção
para crianças voltado para trás no
banco traseiro em veículos com um
banco traseiro.
Grupo 1
As crianças com um peso entre os 9 kg e os
18 kg podem ser transportadas num banco
virado para a frente do Grupo 1, como o
presente na fig. B. Este tipo de suporte de
Fig. A
Fig. B
SEGURANÇA
124

proteção para crianças destina-se a crianças
mais velhas que são demasiado grandes para
um suporte de proteção para crianças do
Grupo 0 ou 0+.
Grupo 2
As crianças com um peso entre os 15 kg e os
25 kg e que são demasiado grandes para
sistemas de proteção para crianças de Grupo
1 podem utilizar os sistemas de proteção
para crianças de Grupo 2.
Como ilustrado na fig. C, o sistema de prote-
ção para crianças de Grupo 2 posiciona cor-
retamente a criança no cinto de segurançapara que o cinto de segurança de ombro
passe pelo peito da criança e não o pescoço e
para que o cinto de segurança de cintura
fique justa à pélvis e não sobre o abdómen.
Grupo 3
As crianças com um peso entre os 22 kg e os
36 kg e com altura suficiente para utilizar o
cinto de segurança de ombro para adultos
podem utilizar um sistema de proteção para
crianças do Grupo 3. Os sistemas de proteção
para crianças do Grupo 3 posicionam o cinto
de segurança de cintura na pélvis da criança.A criança deve ter uma altura suficiente para
que o cinto de segurança de ombro passe
pelo peito e não pelo pescoço da criança.
Fig. D mostra um exemplo de um sistema de
proteção para crianças do Grupo 3 que posi-
ciona corretamente a criança no banco
traseiro.
AVISO!
• A instalação incorreta pode levar à falha
do suporte de proteção para crianças.
Pode soltar-se em caso de colisão. A
criança pode ficar gravemente ferida ou
morrer. Siga escrupulosamente as ins-
truções do fabricante sobre a proteção
para crianças ao instalar um sistema de
proteção para crianças ou bebés.
• Após a instalação de um sistema de
proteção para crianças, não desloque o
banco do veículo para a frente ou para
trás uma vez que pode libertar os pontos
de fixação do sistema de proteção para
crianças. Extraia o sistema de proteção
para crianças antes de ajustar a posição
do banco no veículo. Depois de ajustar o
Fig. CFig. D
125

AVISO!

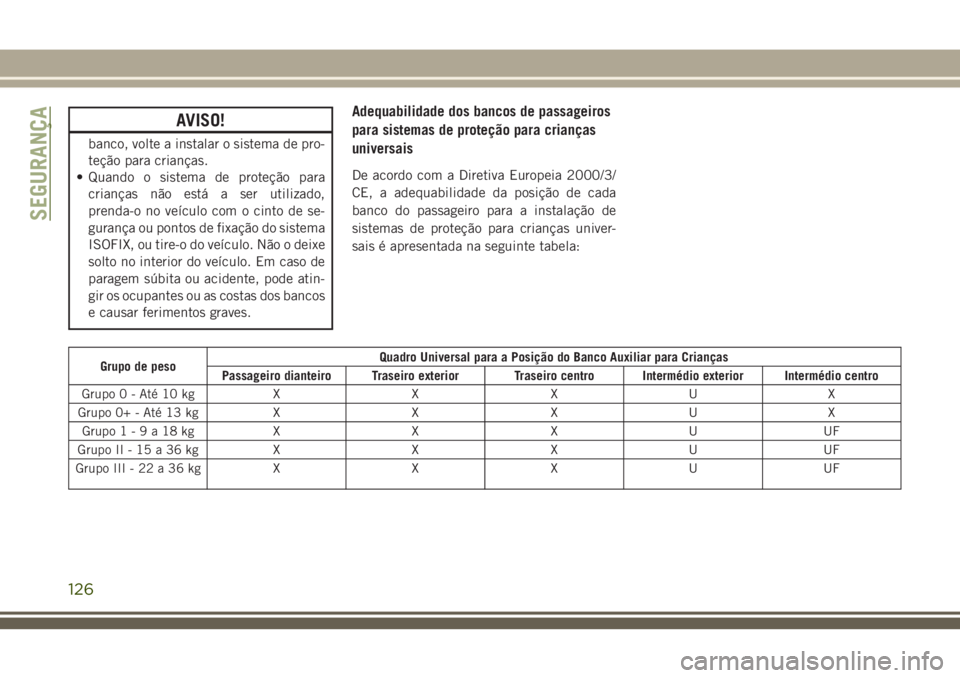

banco, volte a instalar o sistema de pro-
teção para crianças.
• Quando o sistema de proteção para
crianças não está a ser utilizado,
prenda-o no veículo com o cinto de se-
gurança ou pontos de fixação do sistema
ISOFIX, ou tire-o do veículo. Não o deixe
solto no interior do veículo. Em caso de
paragem súbita ou acidente, pode atin-
gir os ocupantes ou as costas dos bancos
e causar ferimentos graves.
Adequabilidade dos bancos de passageiros
para sistemas de proteção para crianças
universais
De acordo com a Diretiva Europeia 2000/3/
CE, a adequabilidade da posição de cada
banco do passageiro para a instalação de
sistemas de proteção para crianças univer-
sais é apresentada na seguinte tabela:
Grupo de pesoQuadro Universal para a Posição do Banco Auxiliar para Crianças
Passageiro dianteiro Traseiro exterior Traseiro centro Intermédio exterior Intermédio centro
Grupo 0 - Até 10 kg X X X U X
Grupo 0+ - Até 13 kg X X X U X
Grupo1-9a18kg X X X U UF
Grupo II - 15 a 36 kg X X X U UF
Grupo III - 22 a 36 kg X X X U UF
SEGURANÇA
126
