17)En determinadas condiciones de uso,
como arranque y funcionamiento a
temperatura ambiente baja o suministro de
LPG con bajo contenido en propano, el
sistema puede conmutar temporalmente al
funcionamiento con gasolina, sin indicar
visualmente en el cuadro de instrumentos
que se ha producido la conmutación. En
caso de nivel reducido de LPG en el
depósito o de solicitud de prestaciones
elevadas (p. ej., durante los
adelantamientos, vehículo con carga plena,
al subir pendientes pronunciadas), el
sistema puede conmutar automáticamente
al funcionamiento con gasolina para
garantizar el suministro de potencia del
motor requerido; en ese caso, la
conmutación se indica con el encendido
del testigo verde
en el cuadro de
instrumentos. Al desaparecer las
condiciones indicadas anteriormente, el
sistema vuelve automáticamente al modo
de funcionamiento con LPG y el testigo
verde
se apaga. Para que la
conmutación automática descrita
anteriormente se realice de manera
correcta, asegurarse de que en el depósito
de gasolina haya siempre una cantidad
suficiente de combustible.
18)Queda terminantemente prohibido
utilizar cualquier tipo de aditivo en el LPG.
Periódicamente (como mínimo una vez
cada seis meses) se recomienda agotar
todo el LPG en el depósito y, en el primer
repostado, comprobar que no se supere la
capacidad máxima prevista de 42 litros
(incluida la reserva) (con tolerancia de
1 litros en exceso). Si se detectara un valor
superior a 42 litros (incluida la reserva), es
necesario acudir inmediatamente a un taller
de la Red de Asistencia Fiat.19)Utilizar únicamente GLP para
automoción.
ACTIVE GRILLE
SHUTTER
(donde esté presente)
El vehículo puede equiparse con el
Active Grille Shutter, que es un sistema
automático con aletas móviles, aplicado
delante del módulo de refrigeración,
cuyo movimiento automático de
apertura/cierre sirve para mejorar la
eficacia aerodinámica del vehículo y,
por lo tanto, para reducir los consumos
a pesar de mantener la temperatura de
funcionamiento del motor en valores
óptimos.
Cuando se requiere una mayor entrada
de aire para la refrigeración (por
ejemplo, en el tráfico urbano), las aletas
permanecen abiertas, mientras que,
cuando la temperatura es baja o el flujo
de aire es suficiente (por ejemplo, en
autopista), la rejilla se cierra.
En caso de avería, en el cuadro de
instrumentos se enciende el testigo
.
47

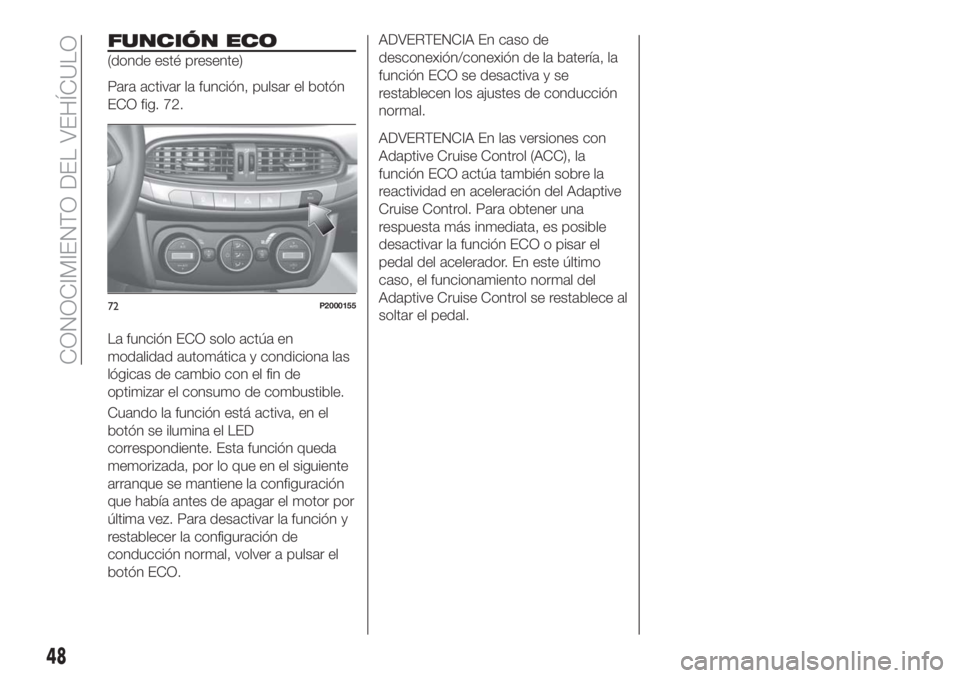

FUNCIÓN ECO
(donde esté presente)
Para activar la función, pulsar el botón
ECO fig. 72.
La función ECO solo actúa en
modalidad automática y condiciona las
lógicas de cambio con el fin de
optimizar el consumo de combustible.
Cuando la función está activa, en el
botón se ilumina el LED
correspondiente. Esta función queda
memorizada, por lo que en el siguiente
arranque se mantiene la configuración
que había antes de apagar el motor por
última vez. Para desactivar la función y
restablecer la configuración de
conducción normal, volver a pulsar el
botón ECO.
ADVERTENCIA En caso de
desconexión/conexión de la batería, la
función ECO se desactiva y se
restablecen los ajustes de conducción
normal.
ADVERTENCIA En las versiones con
Adaptive Cruise Control (ACC), la
función ECO actúa también sobre la
reactividad en aceleración del Adaptive
Cruise Control. Para obtener una
respuesta más inmediata, es posible
desactivar la función ECO o pisar el
pedal del acelerador. En este último
caso, el funcionamiento normal del
Adaptive Cruise Control se restablece al
soltar el pedal.
72P2000155
48
CONOCIMIENTO DEL VEHÍCULO

CONOCIMIENTO DEL CUADRO DE
INSTRUMENTOS
Este capítulo del manual contiene toda
la información útil para conocer,
interpretar y utilizar correctamente el
cuadro de instrumentos.CUADRO E INSTRUMENTOS DE A
BORDO...................50
PANTALLA.................53
ORDENADOR DE VIAJE (TRIP
COMPUTER)................56
TESTIGOS Y MENSAJES........57
49

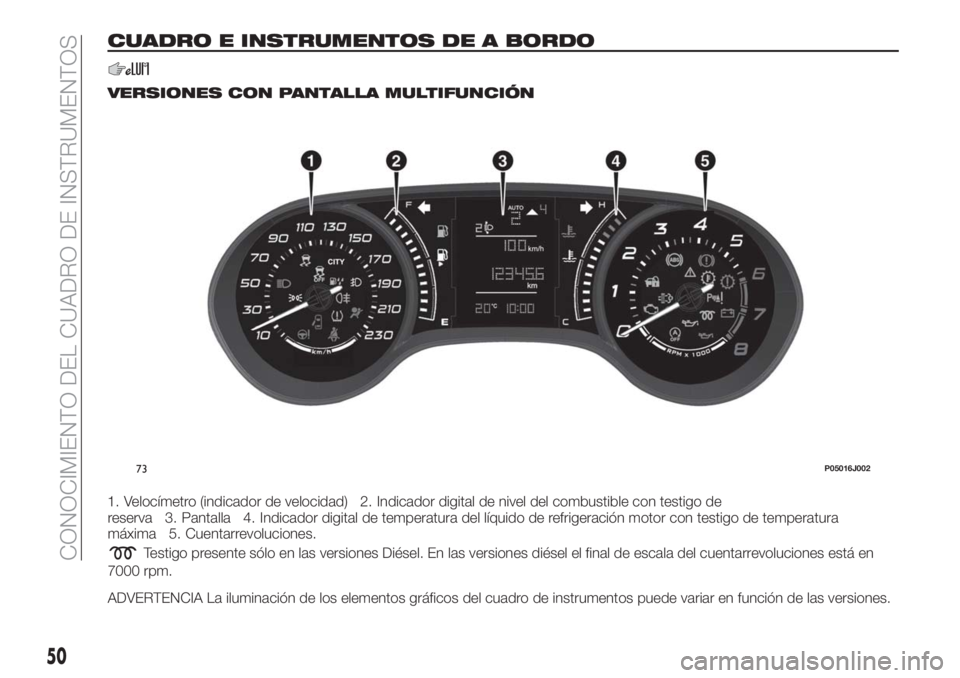

CUADRO E INSTRUMENTOS DE A BORDO
VERSIONES CON PANTALLA MULTIFUNCIÓN
1. Velocímetro (indicador de velocidad) 2. Indicador digital de nivel del combustible con testigo de
reserva 3. Pantalla 4. Indicador digital de temperatura del líquido de refrigeración motor con testigo de temperatura
máxima 5. Cuentarrevoluciones.
Testigo presente sólo en las versiones Diésel. En las versiones diésel el final de escala del cuentarrevoluciones está en
7000 rpm.
ADVERTENCIA La iluminación de los elementos gráficos del cuadro de instrumentos puede variar en función de las versiones.
73P05016J002
50
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

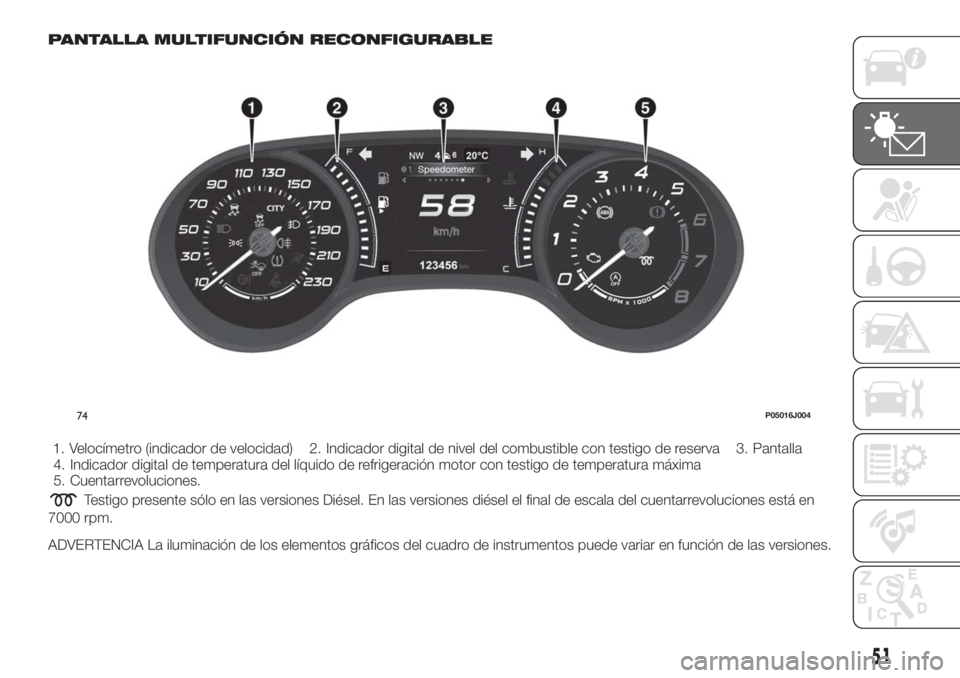

PANTALLA MULTIFUNCIÓN RECONFIGURABLE
1. Velocímetro (indicador de velocidad) 2. Indicador digital de nivel del combustible con testigo de reserva 3. Pantalla
4. Indicador digital de temperatura del líquido de refrigeración motor con testigo de temperatura máxima
5. Cuentarrevoluciones.
Testigo presente sólo en las versiones Diésel. En las versiones diésel el final de escala del cuentarrevoluciones está en
7000 rpm.
ADVERTENCIA La iluminación de los elementos gráficos del cuadro de instrumentos puede variar en función de las versiones.
74P05016J004
51

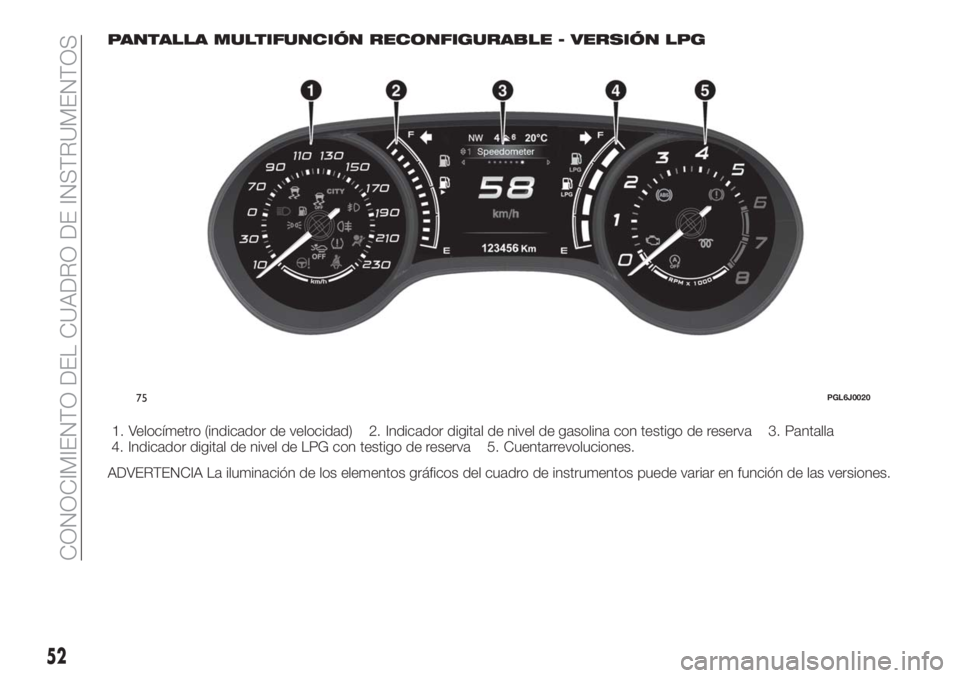

PANTALLA MULTIFUNCIÓN RECONFIGURABLE - VERSIÓN LPG
1. Velocímetro (indicador de velocidad) 2. Indicador digital de nivel de gasolina con testigo de reserva 3. Pantalla
4. Indicador digital de nivel de LPG con testigo de reserva 5. Cuentarrevoluciones.
ADVERTENCIA La iluminación de los elementos gráficos del cuadro de instrumentos puede variar en función de las versiones.
75PGL6J0020
52
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

PANTALLA
DESCRIPCIÓN
El vehículo está equipado con una
pantalla que ofrece información útil al
conductor durante el viaje.
Con el dispositivo de arranque en la
posición STOP y la llave extraída, al
abrir/cerrar una puerta la pantalla se
activa mostrando durante unos
segundos la hora y los kilómetros (o
millas) totales recorridos.
GEAR SHIFT INDICATOR
El sistema Gear Shift Indicator (GSI)
señala al conductor el mejor momento
para cambiar de marcha a través de
una indicación específica (2 fig. 76 en
las versiones con pantalla multifunción
o 4 fig. 77 en las versiones con pantalla
multifunción reconfigurable) en la
pantalla del cuadro de instrumentos.
A través del GSI se informa al
conductor de que el paso a otra
marcha permitiría reducir el consumo.
Cuando se visualiza el símbolo
en la
pantalla, el GSI propone pasar a una
marcha superior y cuando se visualiza
el símbolo
, a una inferior.La indicación en la pantalla permanece
encendida hasta que el conductor
efectúa el cambio de marcha o hasta
que las condiciones de marcha se
hacen adecuadas para reducir el
consumo.
En algunas versiones, también se
visualiza la marcha seleccionada o la
sugerida al lado de los símbolos
o
.
También es posible que se visualicen
los iconos
o, cuando el
GSI sugiere cambiar dos marchas por
encima o por debajo de la
seleccionada. En estas versiones,
cuando las condiciones de conducción
no requieren un cambio de marcha
para optimizar los consumos, el
sistema muestra exclusivamente la
indicación de la marcha seleccionada.
Durante el cambio de marcha, la
indicación de marcha seleccionada y la
sugerencia de cambio de marcha,
desaparecen de la pantalla y se
visualizan nuevamente al finalizar el
cambio de marcha.
PANTALLA
MULTIFUNCIÓN
En la pantalla fig. 76 se muestra la
siguiente información:
1: Posición de alineación de los faros
(sólo con luces de cruce encendidas)
2: Indicación de sugerencia de
cambio de marcha (GSI)
3: Indicación de marcha engranada4: Hora5: Temperatura exterior (para
versiones/países donde esté previsto)
6: Odómetro (visualización de los
kilómetros/millas recorridos)
7: Visualización Cruise Control o
velocidad instantánea (para
versiones/países donde esté previsto)
7605036J0001EM
53

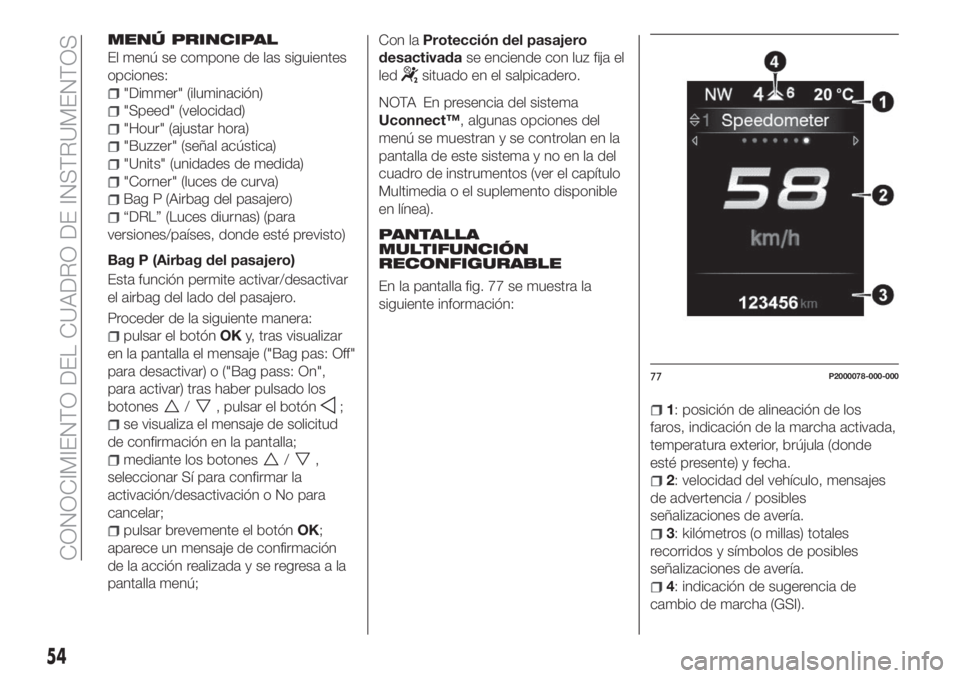

MENÚ PRINCIPAL
El menú se compone de las siguientes
opciones:
"Dimmer" (iluminación)
"Speed" (velocidad)
"Hour" (ajustar hora)
"Buzzer" (señal acústica)
"Units" (unidades de medida)
"Corner" (luces de curva)
Bag P (Airbag del pasajero)
“DRL” (Luces diurnas) (para
versiones/países, donde esté previsto)
Bag P (Airbag del pasajero)
Esta función permite activar/desactivar
el airbag del lado del pasajero.
Proceder de la siguiente manera:
pulsar el botónOKy, tras visualizar
en la pantalla el mensaje ("Bag pas: Off"
para desactivar) o ("Bag pass: On",
para activar) tras haber pulsado los
botones
/, pulsar el botón;
se visualiza el mensaje de solicitud
de confirmación en la pantalla;
mediante los botones/,
seleccionar Sí para confirmar la
activación/desactivación o No para
cancelar;
pulsar brevemente el botónOK;
aparece un mensaje de confirmación
de la acción realizada y se regresa a la
pantalla menú;Con laProtección del pasajero
desactivadase enciende con luz fija el
led
situado en el salpicadero.
NOTA En presencia del sistema
Uconnect™, algunas opciones del
menú se muestran y se controlan en la
pantalla de este sistema y no en la del
cuadro de instrumentos (ver el capítulo
Multimedia o el suplemento disponible
en línea).
PANTALLA
MULTIFUNCIÓN
RECONFIGURABLE
En la pantalla fig. 77 se muestra la
siguiente información:
1: posición de alineación de los
faros, indicación de la marcha activada,
temperatura exterior, brújula (donde
esté presente) y fecha.
2: velocidad del vehículo, mensajes
de advertencia / posibles
señalizaciones de avería.
3: kilómetros (o millas) totales
recorridos y símbolos de posibles
señalizaciones de avería.
4: indicación de sugerencia de
cambio de marcha (GSI).
77P2000078-000-000
