2018 FIAT TIPO 5DOORS STATION WAGON Manual de Empleo y Cuidado (in Spanish)

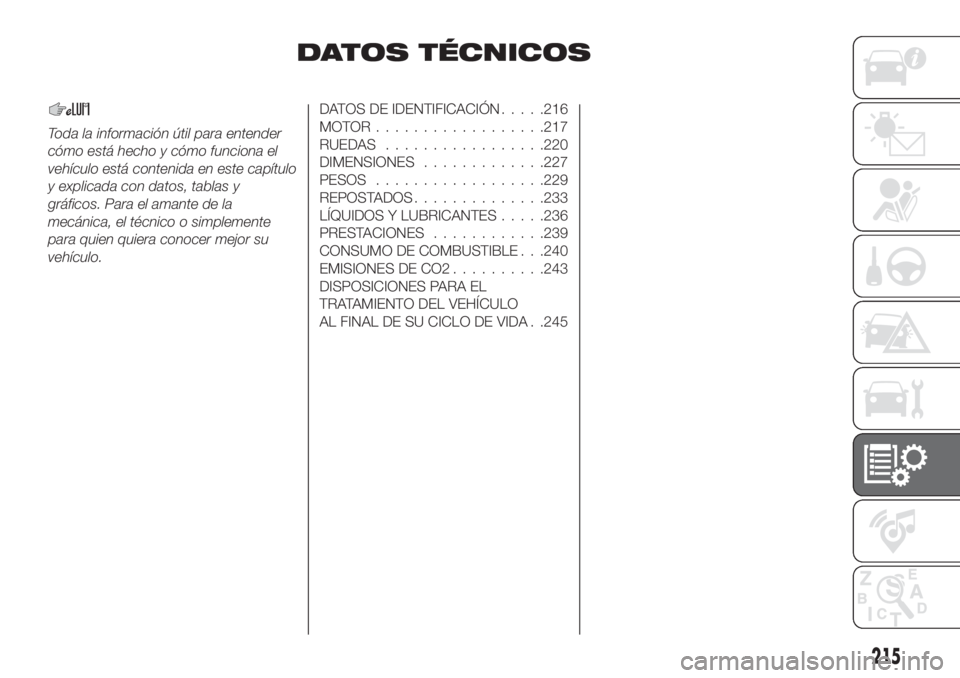

DATOS TÉCNICOS
Toda la información útil para entender
cómo está hecho y cómo funciona el
vehículo está contenida en este capítulo
y explicada con datos, tablas y
gráficos. Para el amante de la
mecánica, el técnico o simplemente
para quien quiera conocer mejor su
vehículo.
DATOS DE IDENTIFICACIÓN.....216
MOTOR..................217
RUEDAS.................220
DIMENSIONES.............227
PESOS..................229
REPOSTADOS..............233
LÍQUIDOS Y LUBRICANTES.....236
PRESTACIONES............239
CONSUMO DE COMBUSTIBLE . . .240
EMISIONES DE CO2..........243
DISPOSICIONES PARA EL
TRATAMIENTO DEL VEHÍCULO
AL FINAL DE SU CICLO DE VIDA . .245
215

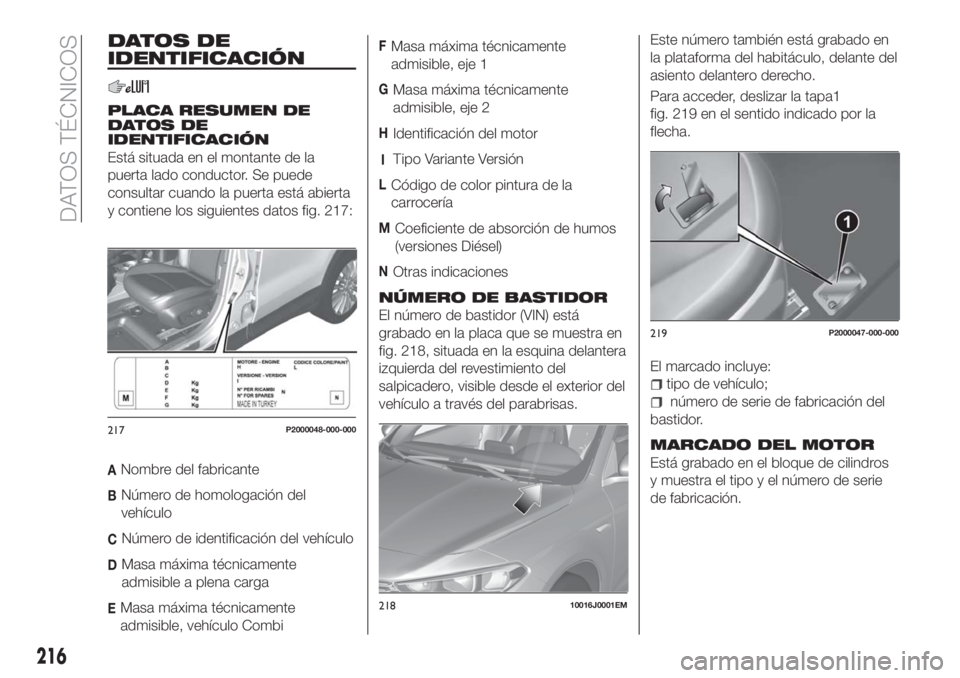

DATOS DE
IDENTIFICACIÓN
PLACA RESUMEN DE
DATOS DE
IDENTIFICACIÓN
Está situada en el montante de la
puerta lado conductor. Se puede
consultar cuando la puerta está abierta
y contiene los siguientes datos fig. 217:
ANombre del fabricante
BNúmero de homologación del
vehículo
CNúmero de identificación del vehículo
DMasa máxima técnicamente
admisible a plena carga
EMasa máxima técnicamente
admisible, vehículo Combi
FMasa máxima técnicamente
admisible, eje 1
GMasa máxima técnicamente
admisible, eje 2
HIdentificación del motor
ITipo Variante Versión
LCódigo de color pintura de la
carrocería
MCoeficiente de absorción de humos
(versiones Diésel)
NOtras indicaciones
NÚMERO DE BASTIDOR
El número de bastidor (VIN) está
grabado en la placa que se muestra en
fig. 218, situada en la esquina delantera
izquierda del revestimiento del
salpicadero, visible desde el exterior del
vehículo a través del parabrisas.Este número también está grabado en
la plataforma del habitáculo, delante del
asiento delantero derecho.
Para acceder, deslizar la tapa1
fig. 219 en el sentido indicado por la
flecha.
El marcado incluye:
tipo de vehículo;
número de serie de fabricación del
bastidor.
MARCADO DEL MOTOR
Está grabado en el bloque de cilindros
y muestra el tipo y el número de serie
de fabricación.
217P2000048-000-000
21810016J0001EM
219P2000047-000-000
216
DATOS TÉCNICOS

MOTOR
186)
Versiones 1.4 16V 95CV E6 1.4 16V 95CV E4 1.6 E.TorQ E6 1.6 E.TorQ E4
Código tipo 843A1000 843A1000 55268036 55268036
Ciclo Otto Otto Otto Otto
Número y posición de
cilindros4 en línea 4 en línea 4 en línea 4 en línea
Diámetro y carrera de
pistones (mm)72 x 84 72 x 84 77 x 85.8 77 x 85.8
Cilindrada total (cm³) 1368 1368 1598 1598
Relación de compresión 11:1 11:1 11:1 11:1
Potencia máxima (CE)
(kW)70 70 81 81
régimen
correspondiente (rpm)6000 6000 5500 5500
Par máximo (CE) (Nm) 127 127 152 152
régimen
correspondiente (rpm)4500 4500 4500 4500
Bujías de encendido NGK DCPR7E-N-10 NGK DCPR7E-N-10 NGK - ZKR7BI – 10 NGK - ZKR7BI-10
CombustibleGasolina verde sin plomo
no inferior a los 95 R.O.N.
(Especificación EN228)Gasolina verde sin plomo
no inferior a los 95 R.O.N.
(Especificación EN228)Gasolina verde sin plomo
no inferior a los 95 R.O.N.
(Especificación EN228)Gasolina verde sin plomo
no inferior a los 95 R.O.N.
(Especificación EN228)
217

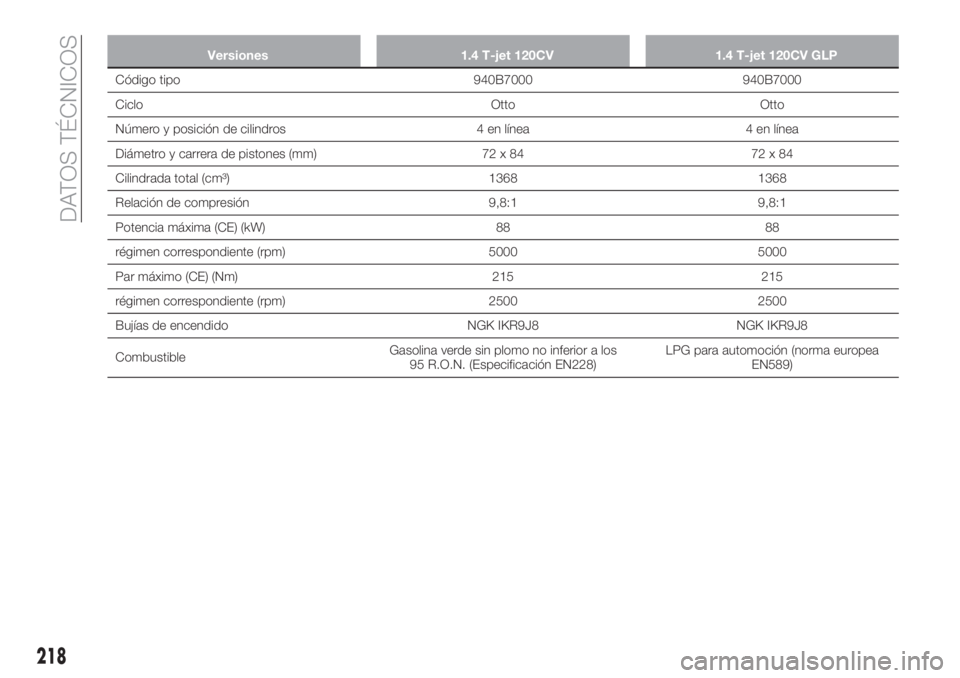

Versiones 1.4 T-jet 120CV 1.4 T-jet 120CV GLP
Código tipo 940B7000 940B7000
Ciclo Otto Otto
Número y posición de cilindros 4 en línea 4 en línea
Diámetro y carrera de pistones (mm) 72 x 84 72 x 84
Cilindrada total (cm³) 1368 1368
Relación de compresión 9,8:1 9,8:1
Potencia máxima (CE) (kW) 88 88
régimen correspondiente (rpm) 5000 5000
Par máximo (CE) (Nm) 215 215
régimen correspondiente (rpm) 2500 2500
Bujías de encendido NGK IKR9J8 NGK IKR9J8
CombustibleGasolina verde sin plomo no inferior a los
95 R.O.N. (Especificación EN228)LPG para automoción (norma europea
EN589)
218
DATOS TÉCNICOS

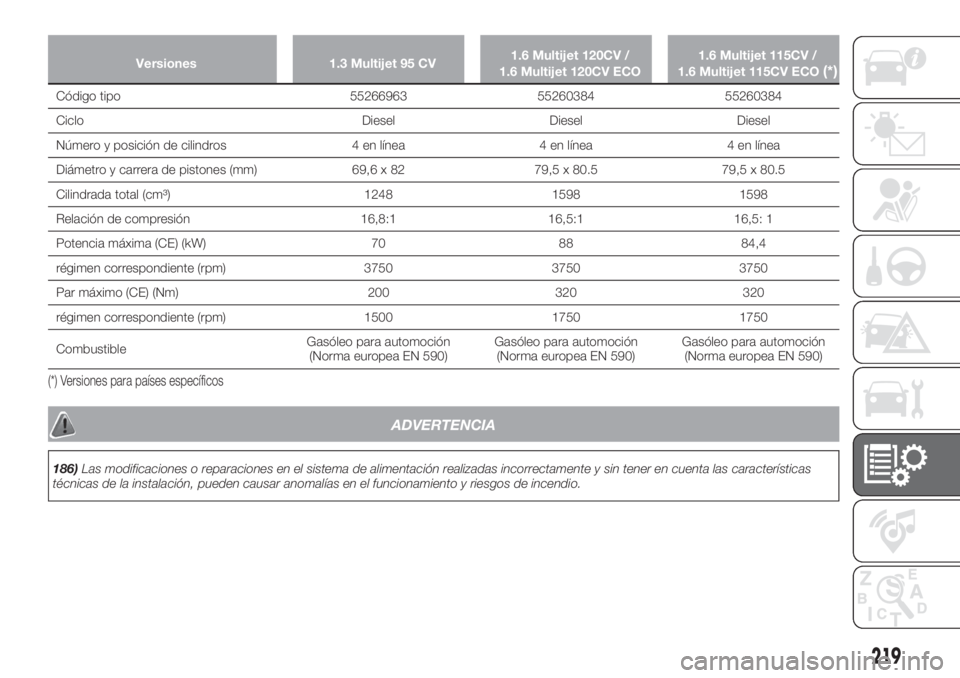

Versiones 1.3 Multijet 95 CV1.6 Multijet 120CV /
1.6 Multijet 120CV ECO1.6 Multijet 115CV /
1.6 Multijet 115CV ECO(*)
Código tipo 55266963 55260384 55260384
Ciclo Diesel Diesel Diesel
Número y posición de cilindros 4 en línea 4 en línea 4 en línea
Diámetro y carrera de pistones (mm) 69,6 x 82 79,5 x 80.5 79,5 x 80.5
Cilindrada total (cm³) 1248 1598 1598
Relación de compresión 16,8:1 16,5:1 16,5: 1
Potencia máxima (CE) (kW) 70 88 84,4
régimen correspondiente (rpm) 3750 3750 3750
Par máximo (CE) (Nm) 200 320 320
régimen correspondiente (rpm) 1500 1750 1750
CombustibleGasóleo para automoción
(Norma europea EN 590)Gasóleo para automoción
(Norma europea EN 590)Gasóleo para automoción
(Norma europea EN 590)
(*) Versiones para países específicos
ADVERTENCIA
186)Las modificaciones o reparaciones en el sistema de alimentación realizadas incorrectamente y sin tener en cuenta las características
técnicas de la instalación, pueden causar anomalías en el funcionamiento y riesgos de incendio.
219

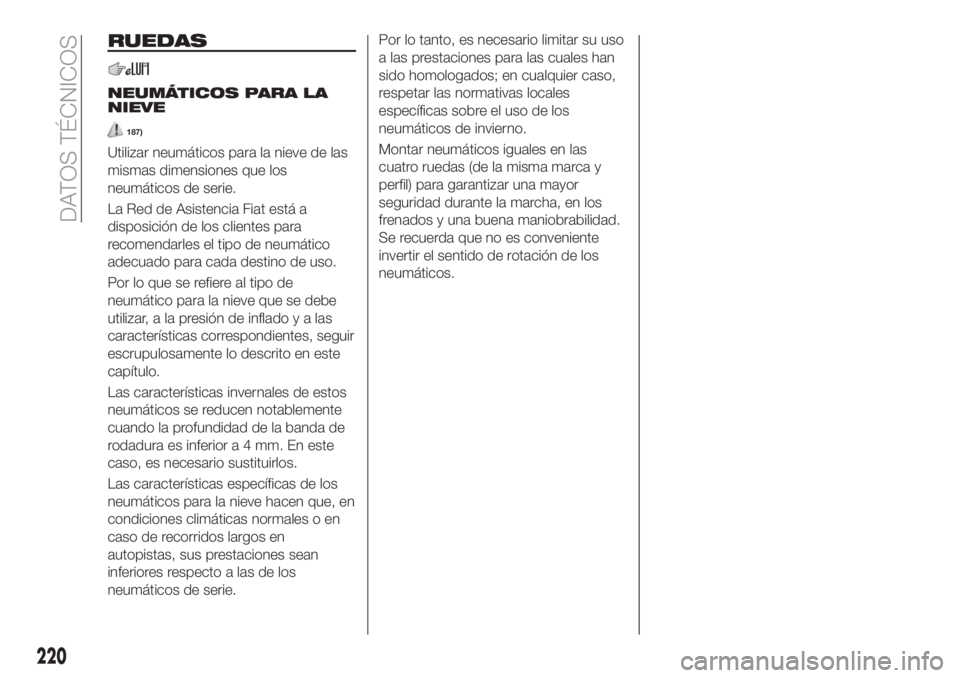

RUEDAS
NEUMÁTICOS PARA LA
NIEVE
187)
Utilizar neumáticos para la nieve de las
mismas dimensiones que los
neumáticos de serie.
La Red de Asistencia Fiat está a
disposición de los clientes para
recomendarles el tipo de neumático
adecuado para cada destino de uso.
Por lo que se refiere al tipo de
neumático para la nieve que se debe
utilizar, a la presión de infladoyalas
características correspondientes, seguir
escrupulosamente lo descrito en este
capítulo.
Las características invernales de estos
neumáticos se reducen notablemente
cuando la profundidad de la banda de
rodadura es inferior a 4 mm. En este
caso, es necesario sustituirlos.
Las características específicas de los
neumáticos para la nieve hacen que, en
condiciones climáticas normales o en
caso de recorridos largos en
autopistas, sus prestaciones sean
inferiores respecto a las de los
neumáticos de serie.Por lo tanto, es necesario limitar su uso
a las prestaciones para las cuales han
sido homologados; en cualquier caso,
respetar las normativas locales
específicas sobre el uso de los
neumáticos de invierno.
Montar neumáticos iguales en las
cuatro ruedas (de la misma marca y
perfil) para garantizar una mayor
seguridad durante la marcha, en los
frenados y una buena maniobrabilidad.
Se recuerda que no es conveniente
invertir el sentido de rotación de los
neumáticos.
220
DATOS TÉCNICOS

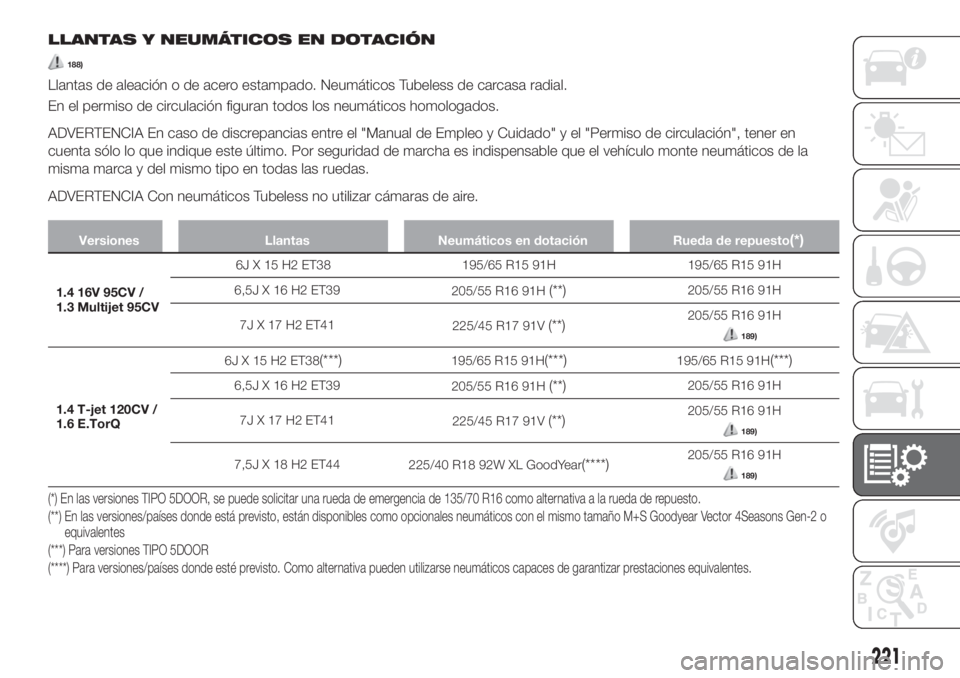

LLANTAS Y NEUMÁTICOS EN DOTACIÓN
188)
Llantas de aleación o de acero estampado. Neumáticos Tubeless de carcasa radial.
En el permiso de circulación figuran todos los neumáticos homologados.
ADVERTENCIA En caso de discrepancias entre el "Manual de Empleo y Cuidado" y el "Permiso de circulación", tener en
cuenta sólo lo que indique este último. Por seguridad de marcha es indispensable que el vehículo monte neumáticos de la
misma marca y del mismo tipo en todas las ruedas.
ADVERTENCIA Con neumáticos Tubeless no utilizar cámaras de aire.
Versiones Llantas Neumáticos en dotación Rueda de repuesto(*)
1.4 16V 95CV /
1.3 Multijet 95CV6J X 15 H2 ET38 195/65 R15 91H 195/65 R15 91H
6,5J X 16 H2 ET39
205/55 R16 91H(**)205/55 R16 91H
7J X 17 H2 ET41
225/45 R17 91V
(**)205/55 R16 91H
189)
1.4 T-jet 120CV /
1.6 E.TorQ6J X 15 H2 ET38
(***)195/65 R15 91H(***)195/65 R15 91H(***)
6,5J X 16 H2 ET39
205/55 R16 91H(**)205/55 R16 91H
7J X 17 H2 ET41
225/45 R17 91V
(**)205/55 R16 91H
189)
7,5J X 18 H2 ET44
225/40 R18 92W XL GoodYear(****)205/55 R16 91H
189)
(*) En las versiones TIPO 5DOOR, se puede solicitar una rueda de emergencia de 135/70 R16 como alternativa a la rueda de repuesto.
(**) En las versiones/países donde está previsto, están disponibles como opcionales neumáticos con el mismo tamaño M+S Goodyear Vector 4Seasons Gen-2 o
equivalentes
(***) Para versiones TIPO 5DOOR
(****) Para versiones/países donde esté previsto. Como alternativa pueden utilizarse neumáticos capaces de garantizar prestaciones equivalentes.
221

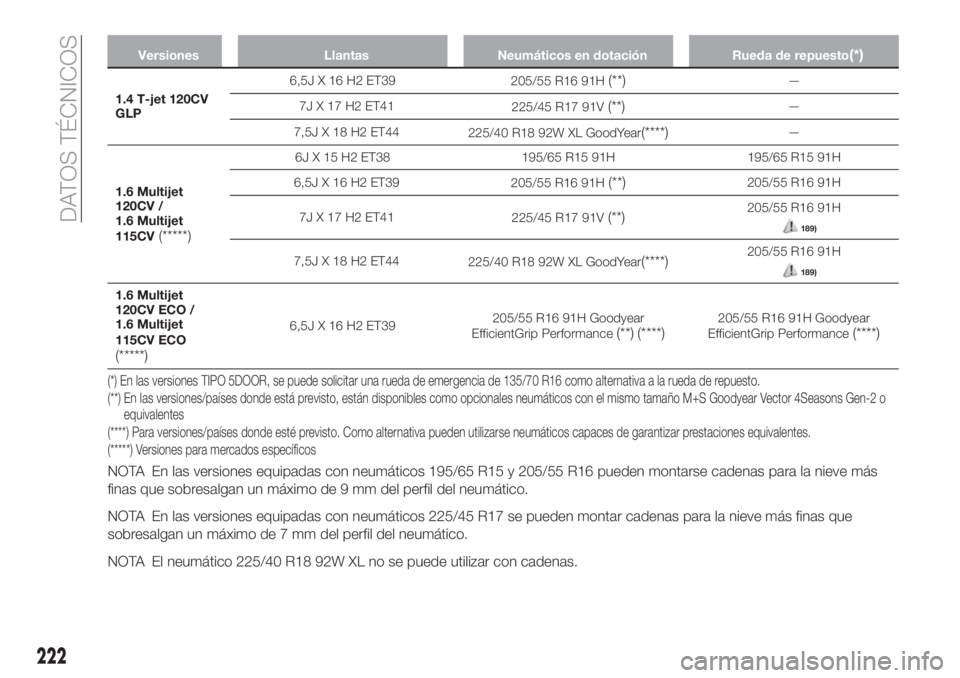

Versiones Llantas Neumáticos en dotación Rueda de repuesto(*)
1.4 T-jet 120CV
GLP6,5J X 16 H2 ET39
205/55 R16 91H
(**)—
7J X 17 H2 ET41
225/45 R17 91V
(**)—
7,5J X 18 H2 ET44
225/40 R18 92W XL GoodYear
(****)—
1.6 Multijet
120CV /
1.6 Multijet
115CV
(*****)
6J X 15 H2 ET38 195/65 R15 91H 195/65 R15 91H
6,5J X 16 H2 ET39
205/55 R16 91H
(**)205/55 R16 91H
7J X 17 H2 ET41
225/45 R17 91V
(**)205/55 R16 91H
189)
7,5J X 18 H2 ET44
225/40 R18 92W XL GoodYear(****)205/55 R16 91H
189)
1.6 Multijet
120CV ECO /
1.6 Multijet
115CV ECO
(*****)
6,5J X 16 H2 ET39205/55 R16 91H Goodyear
EfficientGrip Performance(**) (****)205/55 R16 91H Goodyear
EfficientGrip Performance(****)
(*) En las versiones TIPO 5DOOR, se puede solicitar una rueda de emergencia de 135/70 R16 como alternativa a la rueda de repuesto.
(**) En las versiones/países donde está previsto, están disponibles como opcionales neumáticos con el mismo tamaño M+S Goodyear Vector 4Seasons Gen-2 o
equivalentes
(****) Para versiones/países donde esté previsto. Como alternativa pueden utilizarse neumáticos capaces de garantizar prestaciones equivalentes.
(*****) Versiones para mercados específicos
NOTA En las versiones equipadas con neumáticos 195/65 R15 y 205/55 R16 pueden montarse cadenas para la nieve más
finas que sobresalgan un máximo de 9 mm del perfil del neumático.
NOTA En las versiones equipadas con neumáticos 225/45 R17 se pueden montar cadenas para la nieve más finas que
sobresalgan un máximo de 7 mm del perfil del neumático.
NOTA El neumático 225/40 R18 92W XL no se puede utilizar con cadenas.
222
