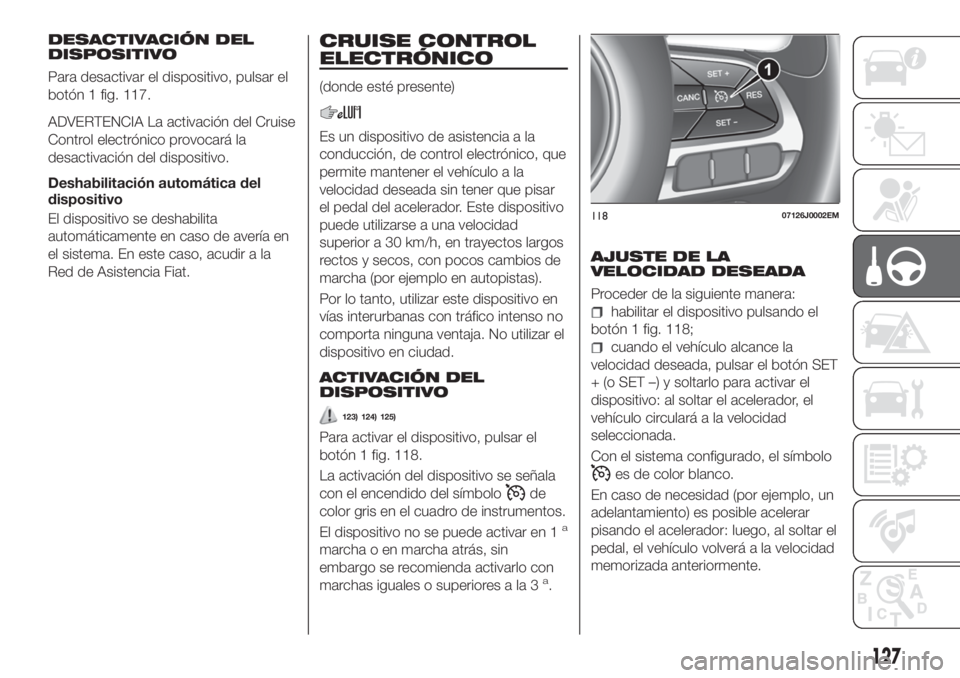

DESACTIVACIÓN DEL
DISPOSITIVO
Para desactivar el dispositivo, pulsar el
botón 1 fig. 117.
ADVERTENCIA La activación del Cruise
Control electrónico provocará la
desactivación del dispositivo.
Deshabilitación automática del
dispositivo
El dispositivo se deshabilita
automáticamente en caso de avería en
el sistema. En este caso, acudir a la
Red de Asistencia Fiat.
CRUISE CONTROL
ELECTRÓNICO
(donde esté presente)
Es un dispositivo de asistencia a la
conducción, de control electrónico, que
permite mantener el vehículo a la
velocidad deseada sin tener que pisar
el pedal del acelerador. Este dispositivo
puede utilizarse a una velocidad
superior a 30 km/h, en trayectos largos
rectos y secos, con pocos cambios de
marcha (por ejemplo en autopistas).
Por lo tanto, utilizar este dispositivo en
vías interurbanas con tráfico intenso no
comporta ninguna ventaja. No utilizar el
dispositivo en ciudad.
ACTIVACIÓN DEL
DISPOSITIVO
123) 124) 125)
Para activar el dispositivo, pulsar el
botón 1 fig. 118.
La activación del dispositivo se señala
con el encendido del símbolo
de
color gris en el cuadro de instrumentos.
El dispositivo no se puede activar en 1
a
marcha o en marcha atrás, sin
embargo se recomienda activarlo con
marchas iguales o superiores a la 3
a.
AJUSTE DE LA
VELOCIDAD DESEADA
Proceder de la siguiente manera:
habilitar el dispositivo pulsando el
botón 1 fig. 118;
cuando el vehículo alcance la
velocidad deseada, pulsar el botón SET
+ (o SET –) y soltarlo para activar el
dispositivo: al soltar el acelerador, el
vehículo circulará a la velocidad
seleccionada.
Con el sistema configurado, el símbolo
es de color blanco.
En caso de necesidad (por ejemplo, un
adelantamiento) es posible acelerar
pisando el acelerador: luego, al soltar el
pedal, el vehículo volverá a la velocidad
memorizada anteriormente.
11807126J0002EM
127

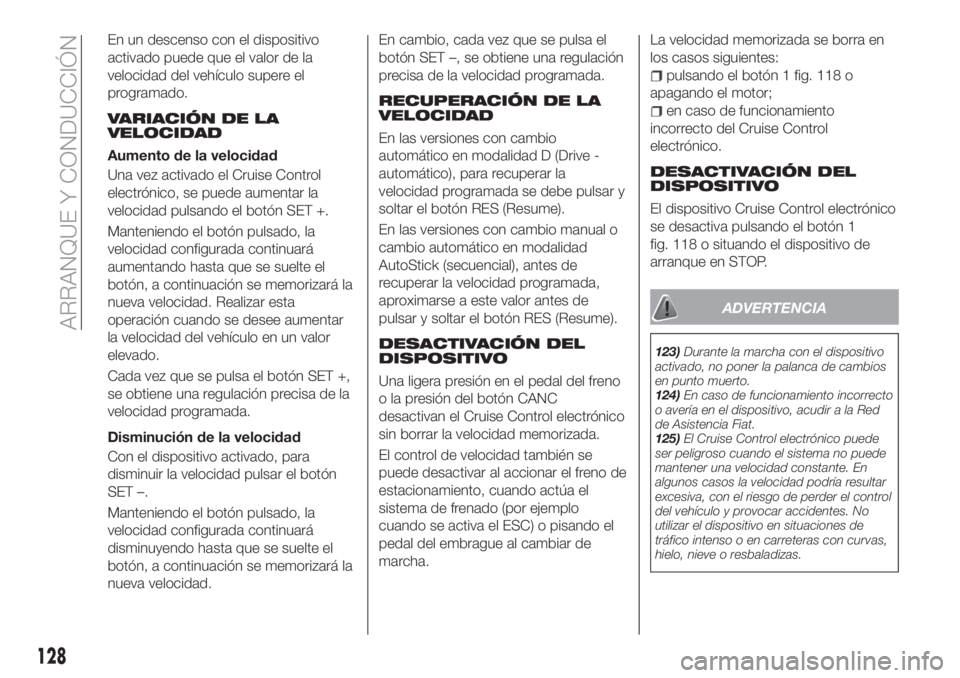

En un descenso con el dispositivo
activado puede que el valor de la
velocidad del vehículo supere el
programado.
VARIACIÓN DE LA
VELOCIDAD
Aumento de la velocidad
Una vez activado el Cruise Control
electrónico, se puede aumentar la
velocidad pulsando el botón SET +.
Manteniendo el botón pulsado, la
velocidad configurada continuará
aumentando hasta que se suelte el
botón, a continuación se memorizará la
nueva velocidad. Realizar esta
operación cuando se desee aumentar
la velocidad del vehículo en un valor
elevado.
Cada vez que se pulsa el botón SET +,
se obtiene una regulación precisa de la
velocidad programada.
Disminución de la velocidad
Con el dispositivo activado, para
disminuir la velocidad pulsar el botón
SET –.
Manteniendo el botón pulsado, la
velocidad configurada continuará
disminuyendo hasta que se suelte el
botón, a continuación se memorizará la
nueva velocidad.En cambio, cada vez que se pulsa el
botón SET –, se obtiene una regulación
precisa de la velocidad programada.
RECUPERACIÓN DE LA
VELOCIDAD
En las versiones con cambio
automático en modalidad D (Drive -
automático), para recuperar la
velocidad programada se debe pulsar y
soltar el botón RES (Resume).
En las versiones con cambio manual o
cambio automático en modalidad
AutoStick (secuencial), antes de
recuperar la velocidad programada,
aproximarse a este valor antes de
pulsar y soltar el botón RES (Resume).
DESACTIVACIÓN DEL
DISPOSITIVO
Una ligera presión en el pedal del freno
o la presión del botón CANC
desactivan el Cruise Control electrónico
sin borrar la velocidad memorizada.
El control de velocidad también se
puede desactivar al accionar el freno de
estacionamiento, cuando actúa el
sistema de frenado (por ejemplo
cuando se activa el ESC) o pisando el
pedal del embrague al cambiar de
marcha.La velocidad memorizada se borra en
los casos siguientes:
pulsando el botón 1 fig. 118 o
apagando el motor;
en caso de funcionamiento
incorrecto del Cruise Control
electrónico.
DESACTIVACIÓN DEL
DISPOSITIVO
El dispositivo Cruise Control electrónico
se desactiva pulsando el botón 1
fig. 118 o situando el dispositivo de
arranque en STOP.
ADVERTENCIA
123)Durante la marcha con el dispositivo
activado, no poner la palanca de cambios
en punto muerto.
124)En caso de funcionamiento incorrecto
o avería en el dispositivo, acudir a la Red
de Asistencia Fiat.
125)El Cruise Control electrónico puede
ser peligroso cuando el sistema no puede
mantener una velocidad constante. En
algunos casos la velocidad podría resultar
excesiva, con el riesgo de perder el control
del vehículo y provocar accidentes. No
utilizar el dispositivo en situaciones de
tráfico intenso o en carreteras con curvas,
hielo, nieve o resbaladizas.
128
ARRANQUE Y CONDUCCIÓN

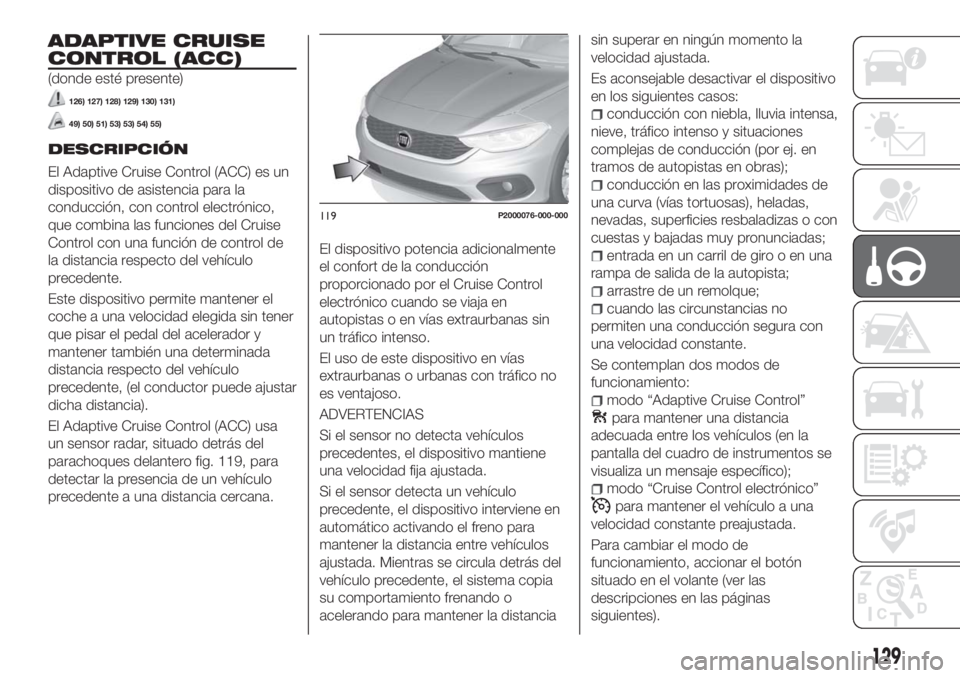

ADAPTIVE CRUISE
CONTROL (ACC)
(donde esté presente)
126) 127) 128) 129) 130) 131)
49) 50) 51) 53) 53) 54) 55)
DESCRIPCIÓN
El Adaptive Cruise Control (ACC) es un
dispositivo de asistencia para la
conducción, con control electrónico,
que combina las funciones del Cruise
Control con una función de control de
la distancia respecto del vehículo
precedente.
Este dispositivo permite mantener el
coche a una velocidad elegida sin tener
que pisar el pedal del acelerador y
mantener también una determinada
distancia respecto del vehículo
precedente, (el conductor puede ajustar
dicha distancia).
El Adaptive Cruise Control (ACC) usa
un sensor radar, situado detrás del
parachoques delantero fig. 119, para
detectar la presencia de un vehículo
precedente a una distancia cercana.El dispositivo potencia adicionalmente
el confort de la conducción
proporcionado por el Cruise Control
electrónico cuando se viaja en
autopistas o en vías extraurbanas sin
un tráfico intenso.
El uso de este dispositivo en vías
extraurbanas o urbanas con tráfico no
es ventajoso.
ADVERTENCIAS
Si el sensor no detecta vehículos
precedentes, el dispositivo mantiene
una velocidad fija ajustada.
Si el sensor detecta un vehículo
precedente, el dispositivo interviene en
automático activando el freno para
mantener la distancia entre vehículos
ajustada. Mientras se circula detrás del
vehículo precedente, el sistema copia
su comportamiento frenando o
acelerando para mantener la distanciasin superar en ningún momento la
velocidad ajustada.
Es aconsejable desactivar el dispositivo
en los siguientes casos:
conducción con niebla, lluvia intensa,
nieve, tráfico intenso y situaciones
complejas de conducción (por ej. en
tramos de autopistas en obras);
conducción en las proximidades de
una curva (vías tortuosas), heladas,
nevadas, superficies resbaladizas o con
cuestas y bajadas muy pronunciadas;
entrada en un carril de giro o en una
rampa de salida de la autopista;
arrastre de un remolque;
cuando las circunstancias no
permiten una conducción segura con
una velocidad constante.
Se contemplan dos modos de
funcionamiento:
modo “Adaptive Cruise Control”
para mantener una distancia
adecuada entre los vehículos (en la
pantalla del cuadro de instrumentos se
visualiza un mensaje específico);
modo “Cruise Control electrónico”
para mantener el vehículo a una
velocidad constante preajustada.
Para cambiar el modo de
funcionamiento, accionar el botón
situado en el volante (ver las
descripciones en las páginas
siguientes).
119P2000076-000-000
129

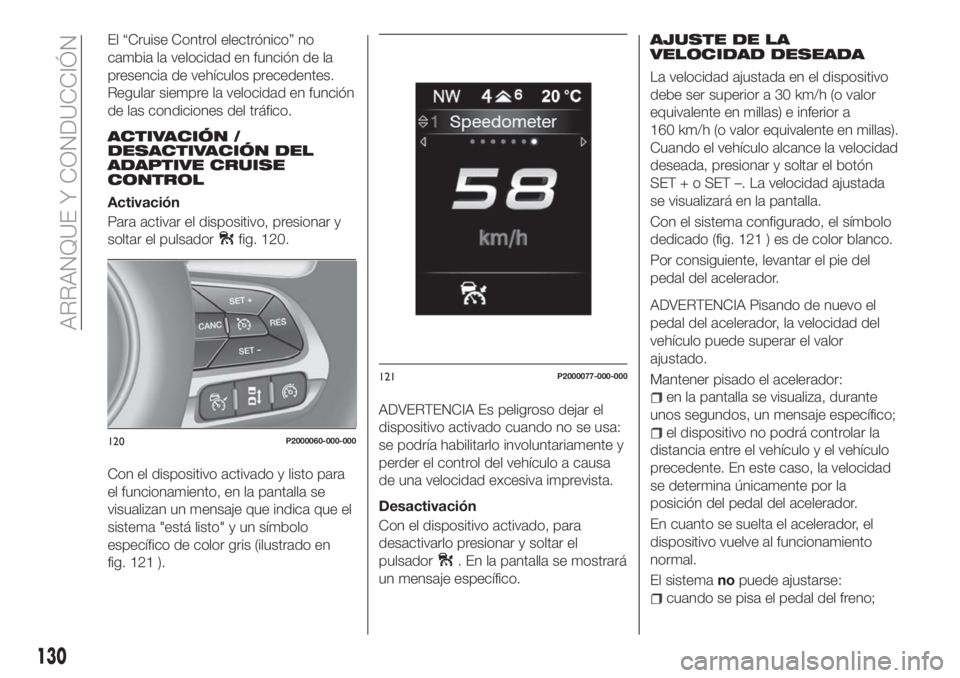

El “Cruise Control electrónico” no
cambia la velocidad en función de la
presencia de vehículos precedentes.
Regular siempre la velocidad en función
de las condiciones del tráfico.
ACTIVACIÓN /
DESACTIVACIÓN DEL
ADAPTIVE CRUISE
CONTROL
Activación
Para activar el dispositivo, presionar y
soltar el pulsador
fig. 120.
Con el dispositivo activado y listo para
el funcionamiento, en la pantalla se
visualizan un mensaje que indica que el
sistema "está listo" y un símbolo
específico de color gris (ilustrado en
fig. 121 ).
ADVERTENCIA Es peligroso dejar el
dispositivo activado cuando no se usa:
se podría habilitarlo involuntariamente y
perder el control del vehículo a causa
de una velocidad excesiva imprevista.
Desactivación
Con el dispositivo activado, para
desactivarlo presionar y soltar el
pulsador
. En la pantalla se mostrará
un mensaje específico.
AJUSTE DE LA
VELOCIDAD DESEADA
La velocidad ajustada en el dispositivo
debe ser superior a 30 km/h (o valor
equivalente en millas) e inferior a
160 km/h (o valor equivalente en millas).
Cuando el vehículo alcance la velocidad
deseada, presionar y soltar el botón
SET + o SET –. La velocidad ajustada
se visualizará en la pantalla.
Con el sistema configurado, el símbolo
dedicado (fig. 121 ) es de color blanco.
Por consiguiente, levantar el pie del
pedal del acelerador.
ADVERTENCIA Pisando de nuevo el
pedal del acelerador, la velocidad del
vehículo puede superar el valor
ajustado.
Mantener pisado el acelerador:
en la pantalla se visualiza, durante
unos segundos, un mensaje específico;
el dispositivo no podrá controlar la
distancia entre el vehículo y el vehículo
precedente. En este caso, la velocidad
se determina únicamente por la
posición del pedal del acelerador.
En cuanto se suelta el acelerador, el
dispositivo vuelve al funcionamiento
normal.
El sistemanopuede ajustarse:
cuando se pisa el pedal del freno;
120P2000060-000-000
121P2000077-000-000
130
ARRANQUE Y CONDUCCIÓN

cuando se ha accionado el freno de
estacionamiento manual;
cuando los frenos están
recalentados;
cuando la palanca de cambios está
en la posición R (marcha atrás), en
punto muerto o en 1
a(versiones con
cambio manual);
cuando la palanca del cambio se
encuentra en la posición P
(aparcamiento), R (marcha atrás) o N
(punto muerto) (versiones con cambio
automático con doble embrague);
cuando se pisa el embrague;
cuando la velocidad del vehículo no
pertenece a la gama de velocidades
ajustable;
cuando las revoluciones del motor
superan un umbral máximo (en las
versiones con cambio manual y
también en las versiones con cambio
automático/cambio automático con
doble embrague) o permanecen por
debajo de un umbral mínimo
(solamente versiones con cambio
manual);
cuando se está efectuando, o acaba
de concluirse, una intervención del
sistema ESC (o ABS u otros sistemas
de control de la estabilidad);
cuando se está efectuando una
intervención de frenado automático por
parte del sistema Full Brake Control;
cuando el Speed Limiter se ha
activado;
cuando el Cruise Control electrónico
se ha activado;
en caso de avería del mismo
dispositivo;
en caso de motor apagado;
en caso de obstrucción del sensor
de radar (en este caso se ha de limpiar
la zona del parachoques donde se
encuentra el sensor).
En caso de sistema ajustado, las
condiciones descritas antes causan
asimismo una anulación o la
desactivación del sistema en tiempos
que pueden variar según las
condiciones.
ADVERTENCIA Con el dispositivo
ajustado, al pisar el pedal del
acelerador es posible alcanzar
velocidades superiores a las ajustables
en el sistema. En esta situación, el
dispositivo no se desactiva
automáticamente sino que sus
prestaciones quedan limitadas: por lo
tanto, se aconseja desactivarlo.
VARIACIÓN DE LA
VELOCIDAD
Aumento de la velocidad
Tras haber ajustado el dispositivo se
puede aumentar la velocidad
memorizada sin soltar el botón SET +.Al presionar una vez el botón SET +,
la velocidad ajustada aumenta en
1 km/h (o valor equivalente en millas).
Con cada presión sucesiva del botón
se obtiene un aumento de 1 km/h (o
valor equivalente en millas).
Al mantener presionado el botón
SET +, la velocidad ajustada aumenta
con intervalos de 10 km/h (o valor
equivalente en millas) hasta que se
suelta el botón. El aumento de la
velocidad ajustada se visualiza en la
pantalla.
Disminución de la velocidad
Una vez configurado el dispositivo, la
velocidad programada se puede reducir
manteniendo presionado el botón SET
–.
Al presionar una vez el botón SET –
la velocidad ajustada se reduce en
1 km/h (o valor equivalente en millas).
Con cada presión sucesiva del botón
se obtiene una reducción de 1 km/h (o
valor equivalente en millas).
Al mantener presionado el botón
SET –la velocidad ajustada disminuye
con intervalos de 10 km/h (o valor
equivalente en millas) hasta que se
suelta el botón. La disminución de la
velocidad ajustada se visualiza en la
pantalla.
131

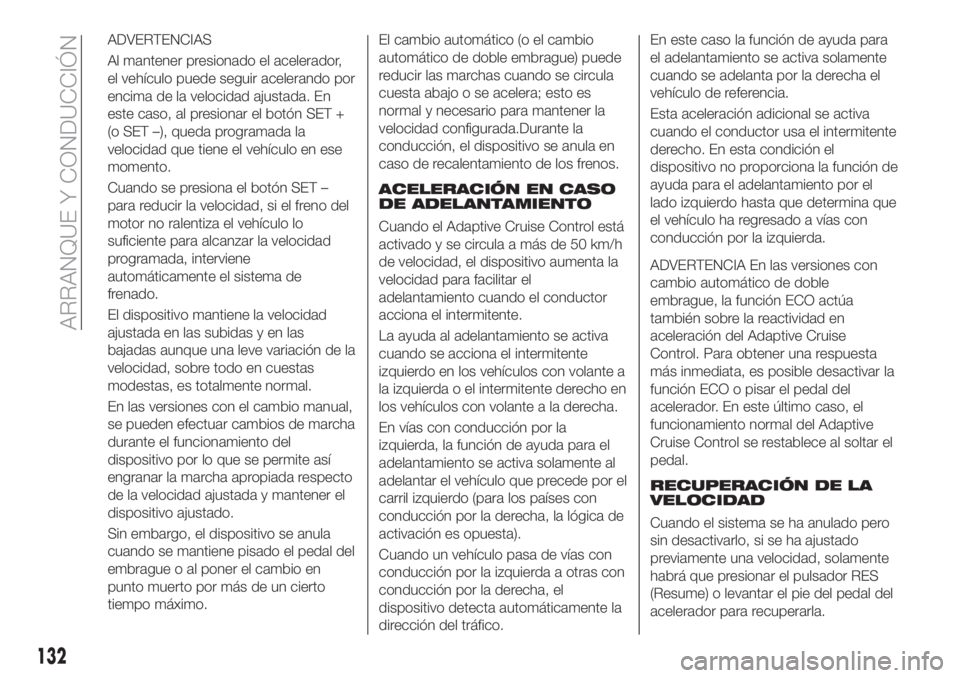

ADVERTENCIAS
Al mantener presionado el acelerador,
el vehículo puede seguir acelerando por
encima de la velocidad ajustada. En
este caso, al presionar el botón SET +
(o SET –), queda programada la
velocidad que tiene el vehículo en ese
momento.
Cuando se presiona el botón SET –
para reducir la velocidad, si el freno del
motor no ralentiza el vehículo lo
suficiente para alcanzar la velocidad
programada, interviene
automáticamente el sistema de
frenado.
El dispositivo mantiene la velocidad
ajustada en las subidas y en las
bajadas aunque una leve variación de la
velocidad, sobre todo en cuestas
modestas, es totalmente normal.
En las versiones con el cambio manual,
se pueden efectuar cambios de marcha
durante el funcionamiento del
dispositivo por lo que se permite así
engranar la marcha apropiada respecto
de la velocidad ajustada y mantener el
dispositivo ajustado.
Sin embargo, el dispositivo se anula
cuando se mantiene pisado el pedal del
embrague o al poner el cambio en
punto muerto por más de un cierto
tiempo máximo.El cambio automático (o el cambio
automático de doble embrague) puede
reducir las marchas cuando se circula
cuesta abajo o se acelera; esto es
normal y necesario para mantener la
velocidad configurada.Durante la
conducción, el dispositivo se anula en
caso de recalentamiento de los frenos.
ACELERACIÓN EN CASO
DE ADELANTAMIENTO
Cuando el Adaptive Cruise Control está
activado y se circula a más de 50 km/h
de velocidad, el dispositivo aumenta la
velocidad para facilitar el
adelantamiento cuando el conductor
acciona el intermitente.
La ayuda al adelantamiento se activa
cuando se acciona el intermitente
izquierdo en los vehículos con volante a
la izquierda o el intermitente derecho en
los vehículos con volante a la derecha.
En vías con conducción por la
izquierda, la función de ayuda para el
adelantamiento se activa solamente al
adelantar el vehículo que precede por el
carril izquierdo (para los países con
conducción por la derecha, la lógica de
activación es opuesta).
Cuando un vehículo pasa de vías con
conducción por la izquierda a otras con
conducción por la derecha, el
dispositivo detecta automáticamente la
dirección del tráfico.En este caso la función de ayuda para
el adelantamiento se activa solamente
cuando se adelanta por la derecha el
vehículo de referencia.
Esta aceleración adicional se activa
cuando el conductor usa el intermitente
derecho. En esta condición el
dispositivo no proporciona la función de
ayuda para el adelantamiento por el
lado izquierdo hasta que determina que
el vehículo ha regresado a vías con
conducción por la izquierda.
ADVERTENCIA En las versiones con
cambio automático de doble
embrague, la función ECO actúa
también sobre la reactividad en
aceleración del Adaptive Cruise
Control. Para obtener una respuesta
más inmediata, es posible desactivar la
función ECO o pisar el pedal del
acelerador. En este último caso, el
funcionamiento normal del Adaptive
Cruise Control se restablece al soltar el
pedal.
RECUPERACIÓN DE LA
VELOCIDAD
Cuando el sistema se ha anulado pero
sin desactivarlo, si se ha ajustado
previamente una velocidad, solamente
habrá que presionar el pulsador RES
(Resume) o levantar el pie del pedal del
acelerador para recuperarla.
132
ARRANQUE Y CONDUCCIÓN

El sistema se ajusta a la última
velocidad memorizada.
Antes de recuperar la velocidad
ajustada precedentemente,
presionando el pulsador RES (Resume)
y soltándolo, hay que aproximarse a
ella.
ADVERTENCIA La función de
recuperación se ha de usar solamente
cuando las condiciones de las vías o
del tráfico lo permitan. La recuperación
de una velocidad memorizada
excesivamente alta o excesivamente
baja por las condiciones actuales del
tráfico o de la vía podría provocar una
aceleración o una deceleración del
vehículo. El incumplimiento de dichas
advertencias puede provocar
accidentes o lesiones mortales.

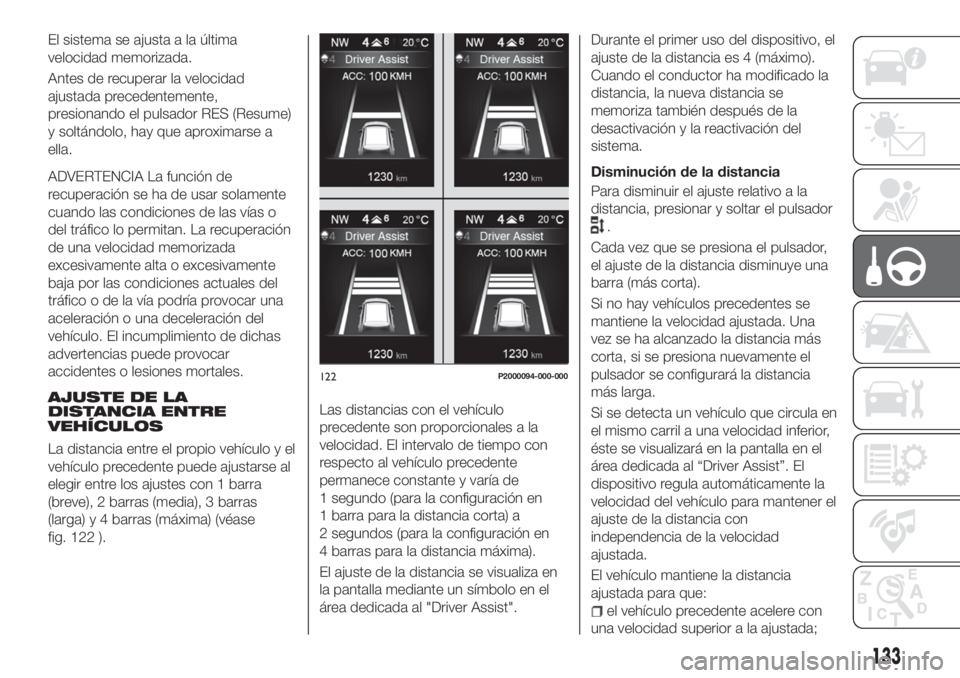

AJUSTE DE LA
DISTANCIA ENTRE
VEHÍCULOS
La distancia entre el propio vehículo y el
vehículo precedente puede ajustarse al
elegir entre los ajustes con 1 barra
(breve), 2 barras (media), 3 barras
(larga) y 4 barras (máxima) (véase
fig. 122 ).Las distancias con el vehículo
precedente son proporcionales a la
velocidad. El intervalo de tiempo con
respecto al vehículo precedente
permanece constante y varía de
1 segundo (para la configuración en
1 barra para la distancia corta) a
2 segundos (para la configuración en
4 barras para la distancia máxima).
El ajuste de la distancia se visualiza en
la pantalla mediante un símbolo en el
área dedicada al "Driver Assist".Durante el primer uso del dispositivo, el
ajuste de la distancia es 4 (máximo).
Cuando el conductor ha modificado la
distancia, la nueva distancia se
memoriza también después de la
desactivación y la reactivación del
sistema.
Disminución de la distancia
Para disminuir el ajuste relativo a la
distancia, presionar y soltar el pulsador
.
Cada vez que se presiona el pulsador,
el ajuste de la distancia disminuye una
barra (más corta).
Si no hay vehículos precedentes se
mantiene la velocidad ajustada. Una
vez se ha alcanzado la distancia más
corta, si se presiona nuevamente el
pulsador se configurará la distancia
más larga.
Si se detecta un vehículo que circula en
el mismo carril a una velocidad inferior,
éste se visualizará en la pantalla en el
área dedicada al “Driver Assist”. El
dispositivo regula automáticamente la
velocidad del vehículo para mantener el
ajuste de la distancia con
independencia de la velocidad
ajustada.
El vehículo mantiene la distancia
ajustada para que:
el vehículo precedente acelere con
una velocidad superior a la ajustada;
122P2000094-000-000
133

el vehículo precedente abandone el
carril o el campo de detección del
sensor del dispositivo Adaptive Cruise
Control;
se cambie el ajuste de la distancia;
se desactive/anule el dispositivo
Adaptive Cruise Control.
ADVERTENCIA El frenado máximo
aplicado por el dispositivo es limitado.
De todas formas, el conductor puede
siempre frenar manualmente cuando
sea necesario.
ADVERTENCIA Si el dispositivo
considera que el nivel de frenado es
insuficiente para mantener la distancia
ajustada, se indica al conductor
visualizando en la pantalla un mensaje
que indica la aproximación al vehículo
precedente. Además, se emite una
señal acústica. En este caso es
conveniente frenar inmediatamente en
la medida necesaria para mantener la
distancia de seguridad respecto del
vehículo precedente.
ADVERTENCIA El conductor es
responsable de asegurarse de que en
la trayectoria del vehículo no haya
peatones, otros vehículos u objetos. El
incumplimiento de dichas advertencias
puede provocar accidentes o lesiones a
las personas.ADVERTENCIA El conductor es
plenamente responsable de mantener
la distancia de seguridad respecto del
vehículo precedente cumpliendo las
normas vigentes de la circulación por
carretera en los varios países.
DESACTIVACIÓNEl dispositivo se desactiva y la
velocidad ajustada se cancela cuando:
se presiona el pulsadordel
Adaptive Cruise Control;
se presiona el pulsadordel
Cruise Control electrónico;
se presiona el pulsador del Speed
Limiter;
se posiciona el dispositivo de
arranque en posición STOP.
El dispositivo se anula (manteniendo
memorizada la velocidad y la distancia
ajustadas):
cuando se presiona el pulsador
CANC;
cuando se reúnen las condiciones
indicadas en el párrafo “Ajuste de la
velocidad elegida”;
cuando la velocidad del vehículo
disminuye por debajo de la velocidad
mínima ajustable (por ej. con vehículos
que circulan lentamente).Si estas condiciones se verifican
durante una deceleración del sistema
respecto del vehículo precedente, el
sistema podría seguir decelerando, si
es necesario también después la
anulación o la desactivación dentro de
la velocidad mínima ajustable del
sistema.
INDICACIÓN DE
FUNCIONAMIENTO
LIMITADO DEL SISTEMA
Si se visualiza el mensaje específico en
la pantalla, podría haberse producido
una condición que limita el
funcionamiento del sistema.
Las causas probables de esta limitación
son una avería o la obstrucción del
sensor radar.
En caso de indicación de obstrucción,
limpiar la zona del parachoques en la
que el sensor está ubicado fig. 119 y
comprobar si desaparece el mensaje.
Cuando desaparezcan las condiciones
que han limitado el funcionamiento del
sistema, éste vuelve a su
funcionamiento normal y completo.
Si el inconveniente persiste, acudir a la
Red de Asistencia Fiat.
134
ARRANQUE Y CONDUCCIÓN
