2018 FIAT TIPO 5DOORS STATION WAGON Manual de Empleo y Cuidado (in Spanish)

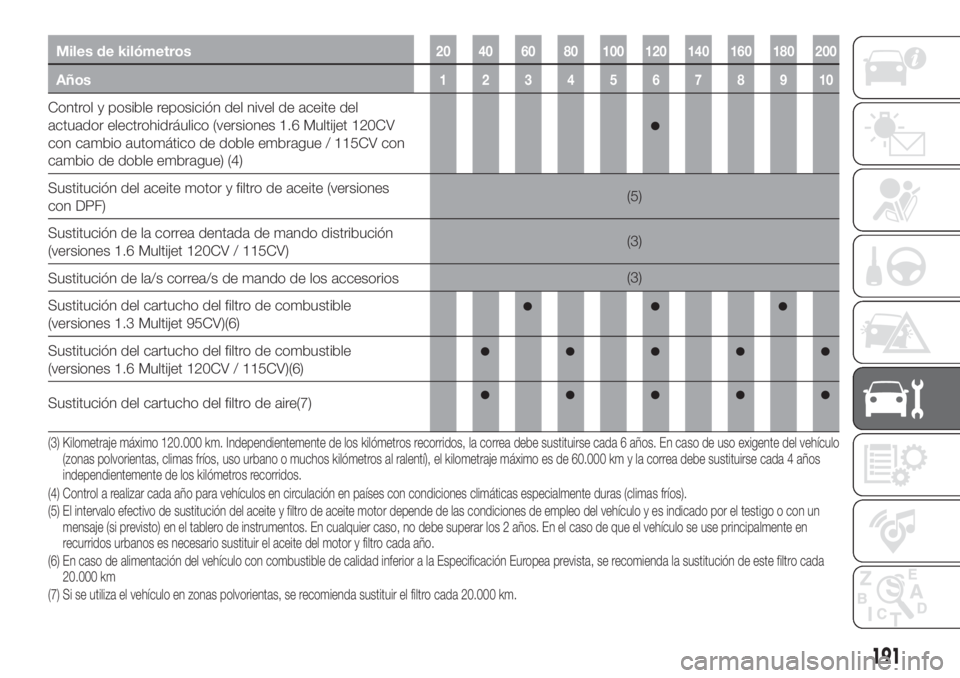

Miles de kilómetros20 40 60 80 100 120 140 160 180 200
Años12345678910
Control y posible reposición del nivel de aceite del
actuador electrohidráulico (versiones 1.6 Multijet 120CV
con cambio automático de doble embrague / 115CV con
cambio de doble embrague) (4)
Sustitución del aceite motor y filtro de aceite (versiones
con DPF)(5)
Sustitución de la correa dentada de mando distribución
(versiones 1.6 Multijet 120CV / 115CV)(3)
Sustitución de la/s correa/s de mando de los accesorios(3)
Sustitución del cartucho del filtro de combustible
(versiones 1.3 Multijet 95CV)(6)
Sustitución del cartucho del filtro de combustible
(versiones 1.6 Multijet 120CV / 115CV)(6)
Sustitución del cartucho del filtro de aire(7)
(4) Control a realizar cada año para vehículos en circulación en países con condiciones climáticas especialmente duras (climas fríos).
(5) El intervalo efectivo de sustitución del aceite y filtro de aceite motor depende de las condiciones de empleo del vehículo y es indicado por el testigo o con un
mensaje (si previsto) en el tablero de instrumentos. En cualquier caso, no debe superar los 2 años. En el caso de que el vehículo se use principalmente en
recurridos urbanos es necesario sustituir el aceite del motor y filtro cada año. (3) Kilometraje máximo 120.000 km. Independientemente de los kilómetros recorridos, la correa debe sustituirse cada 6 años. En caso de uso exigente del vehículo
(zonas polvorientas, climas fríos, uso urbano o muchos kilómetros al ralentí), el kilometraje máximo es de 60.000 km y la correa debe sustituirse cada4 años
independientemente de los kilómetros recorridos.
(6) En caso de alimentación del vehículo con combustible de calidad inferior a la Especificación Europea prevista, se recomienda la sustitución de este filtro cada
20.000 km
(7) Si se utiliza el vehículo en zonas polvorientas, se recomienda sustituir el filtro cada 20.000 km.
191

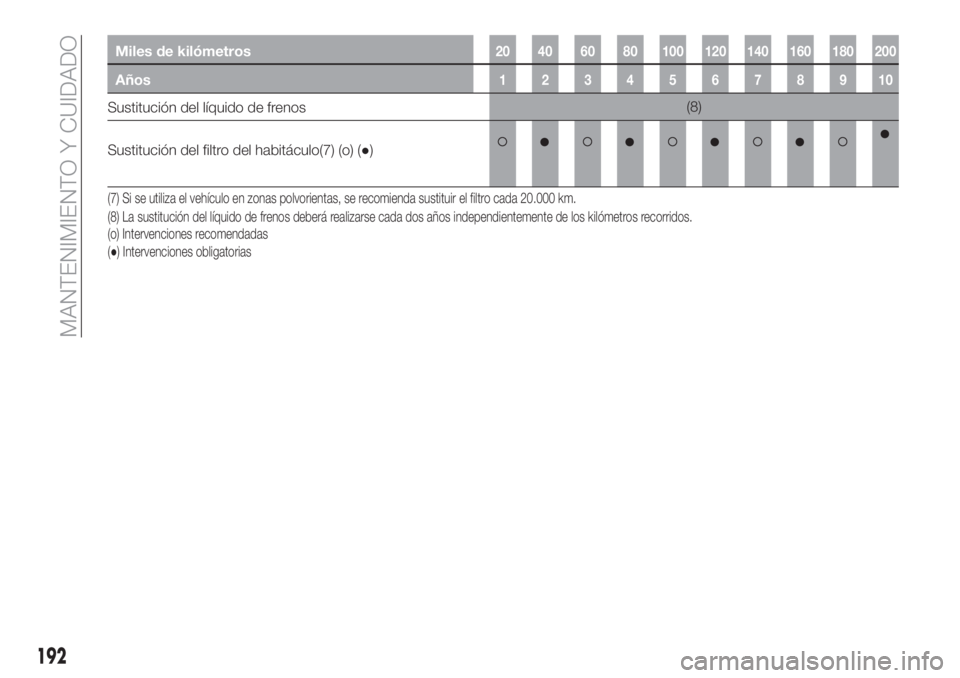

Miles de kilómetros20 40 60 80 100 120 140 160 180 200
Años12345678910
Sustitución del líquido de frenos(8)
Sustitución del filtro del habitáculo(7) (o) (●)
(8) La sustitución del líquido de frenos deberá realizarse cada dos años independientemente de los kilómetros recorridos. (7) Si se utiliza el vehículo en zonas polvorientas, se recomienda sustituir el filtro cada 20.000 km.
(o) Intervenciones recomendadas
(●) Intervenciones obligatorias
192
MANTENIMIENTO Y CUIDADO

CONTROLES
PERIÓDICOS
Cada1000km o antes de largos viajes
comprobar y, si es preciso, restablecer:
el nivel del líquido de refrigeración
motor;
el nivel del líquido de frenos;
el nivel del líquido lavacristales;
la presión y el estado de los
neumáticos;
el funcionamiento del sistema de
iluminación (faros, intermitentes, luces
de emergencia, etc.);
el funcionamiento del sistema
limpia/lavaparabrisas y la
posición/desgaste escobillas
limpiaparabrisas.
Cada3000km comprobar y, si es
necesario, restablecer: el nivel de aceite
motor.
EMPLEO EXIGENTE DEL
VEHÍCULO
En caso de que el vehículo se utilice
sobre todo en una de las siguientes
condiciones:
carreteras polvorientas;
trayectos cortos (menos de 7-8 km)
y repetidos con temperaturas exteriores
bajo cero;
motor que gira con frecuencia al
ralentí o conducción de largas
distancias a baja velocidad o bien en
caso de inactividad prolongada;es preciso realizar las siguientes
comprobaciones con más frecuencia
de lo indicado en el Plan de
Mantenimiento Programado:
control estado y desgaste pastillas
frenos de disco delanteros;
control estado de limpieza
cerraduras capó y maletero, limpieza y
engrase mecanismos de palanca;
control visual del estado de: motor,
cambio, transmisión, tramos rígidos y
flexibles de los tubos (escape/
alimentación combustible/frenos),
elementos de goma (capuchones/
manguitos/casquillos/etc.);
control estado de carga y nivel
líquido batería (electrólito);
control visual estado de las correas
de mando accesorios;
control y, si es necesario, sustitución
del aceite motor y del filtro de aceite;
control y, si es necesario, sustitución
del filtro antipolen;
control y, si es necesario, sustitución
del filtro de aire.
193

COMPARTIMENTO DEL MOTOR
COMPROBACIÓN DE LOS NIVELES
163) 164)
71)
Versión 1.4 16V 95CV E6
1. Líquido de frenos 2. Batería 3. Líquido lavaparabrisas/lavaluneta 4. Líquido de refrigeración del motor
5. Varilla de control del nivel de aceite del motor 6. Tapón/Llenado del aceite del motor
20109026J0001EM
194
MANTENIMIENTO Y CUIDADO

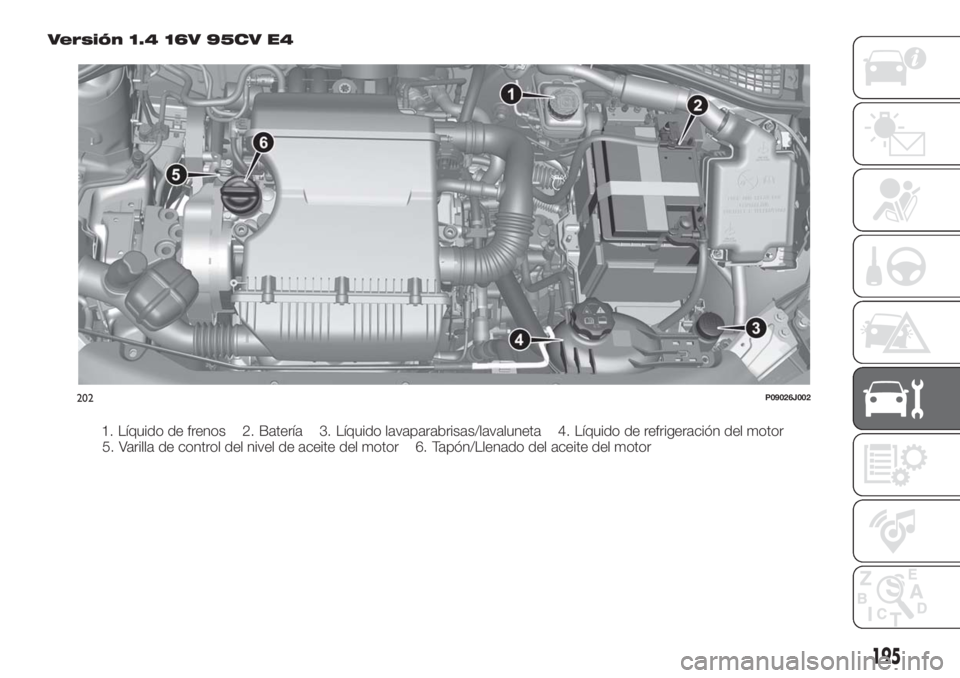

Versión 1.4 16V 95CV E4
1. Líquido de frenos 2. Batería 3. Líquido lavaparabrisas/lavaluneta 4. Líquido de refrigeración del motor
5. Varilla de control del nivel de aceite del motor 6. Tapón/Llenado del aceite del motor
202P09026J002
195

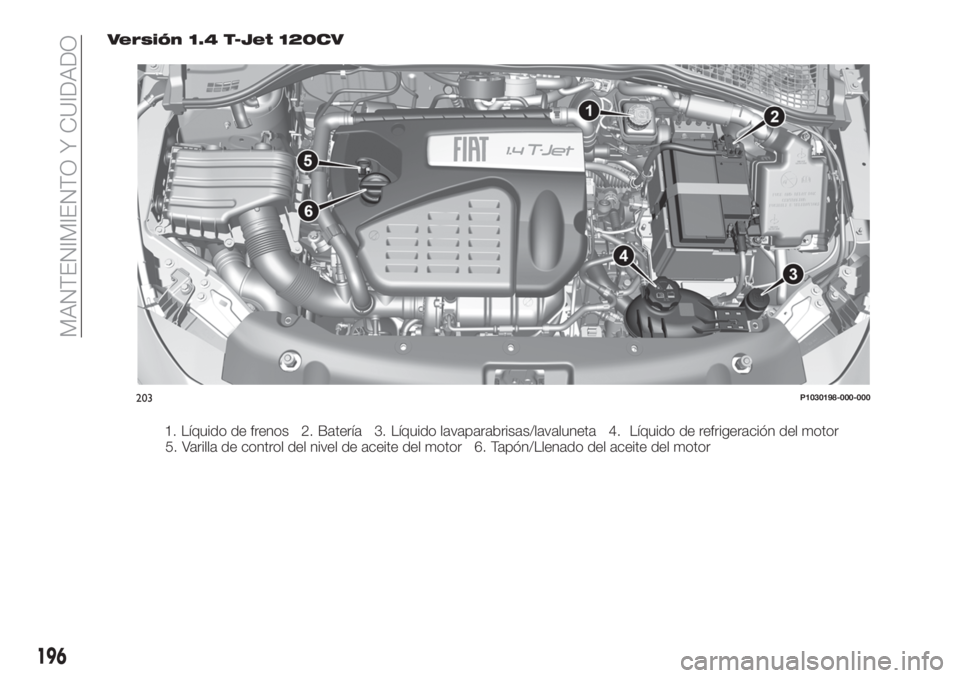

Versión 1.4 T-Jet 120CV
1. Líquido de frenos 2. Batería 3. Líquido lavaparabrisas/lavaluneta 4. Líquido de refrigeración del motor
5. Varilla de control del nivel de aceite del motor 6. Tapón/Llenado del aceite del motor
203P1030198-000-000
196
MANTENIMIENTO Y CUIDADO

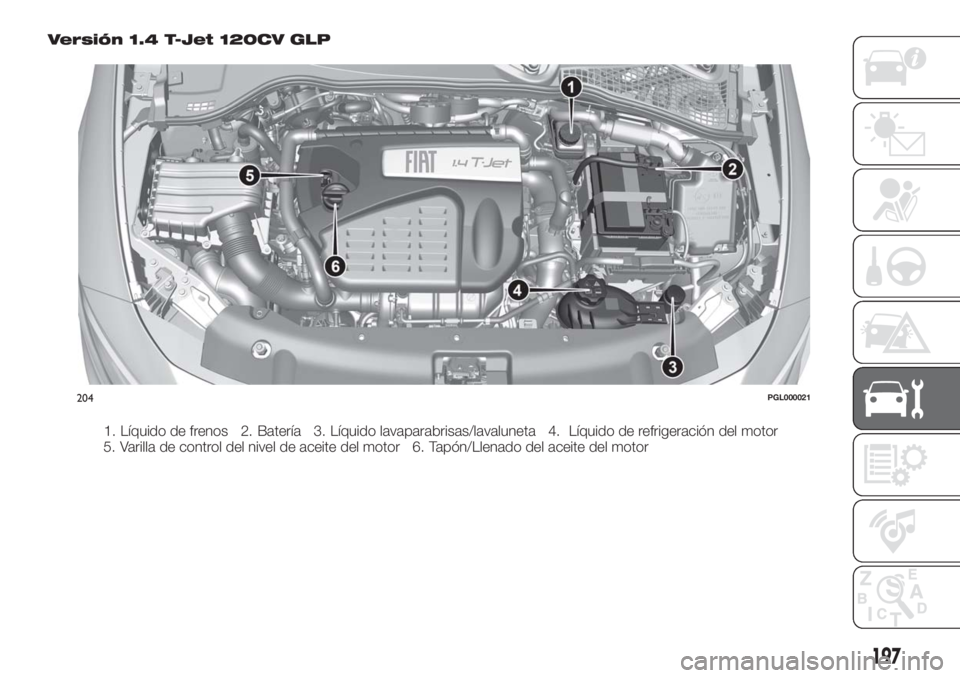

Versión 1.4 T-Jet 120CV GLP
1. Líquido de frenos 2. Batería 3. Líquido lavaparabrisas/lavaluneta 4. Líquido de refrigeración del motor
5. Varilla de control del nivel de aceite del motor 6. Tapón/Llenado del aceite del motor
204PGL000021
197

Versión 1.6 E.Torq E6
1. Líquido de frenos 2. Batería 3. Líquido lavaparabrisas/lavaluneta 4. Líquido de refrigeración del motor
5. Varilla de control del nivel de aceite del motor 6. Tapón/Llenado del aceite del motor
20509026J0004EM
198
MANTENIMIENTO Y CUIDADO
