2018 FIAT TIPO 5DOORS STATION WAGON Manual de Empleo y Cuidado (in Spanish)

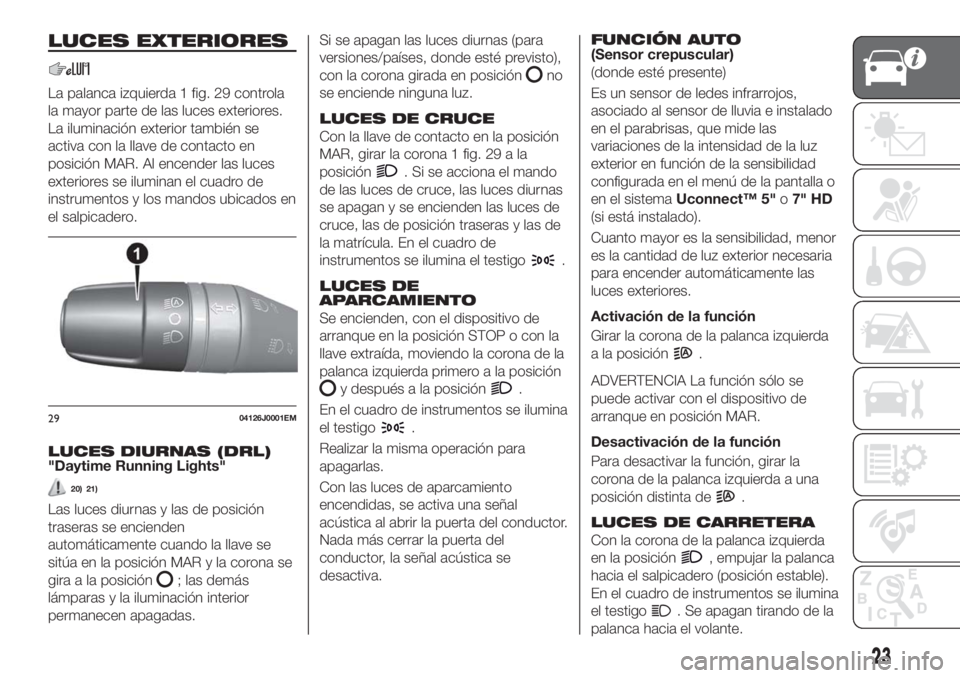

LUCES EXTERIORES
La palanca izquierda 1 fig. 29 controla
la mayor parte de las luces exteriores.
La iluminación exterior también se
activa con la llave de contacto en
posición MAR. Al encender las luces
exteriores se iluminan el cuadro de
instrumentos y los mandos ubicados en
el salpicadero.
LUCES DIURNAS (DRL)"Daytime Running Lights"
20) 21)
Las luces diurnas y las de posición
traseras se encienden
automáticamente cuando la llave se
sitúa en la posición MAR y la corona se
gira a la posición
; las demás
lámparas y la iluminación interior
permanecen apagadas.Si se apagan las luces diurnas (para
versiones/países, donde esté previsto),
con la corona girada en posición
no
se enciende ninguna luz.
LUCES DE CRUCE
Con la llave de contacto en la posición
MAR, girar la corona 1 fig. 29 a la
posición
. Si se acciona el mando
de las luces de cruce, las luces diurnas
se apagan y se encienden las luces de
cruce, las de posición traseras y las de
la matrícula. En el cuadro de
instrumentos se ilumina el testigo
.
LUCES DE
APARCAMIENTO
Se encienden, con el dispositivo de
arranque en la posición STOP o con la
llave extraída, moviendo la corona de la
palanca izquierda primero a la posición
y después a la posición.
En el cuadro de instrumentos se ilumina
el testigo
.
Realizar la misma operación para
apagarlas.
Con las luces de aparcamiento
encendidas, se activa una señal
acústica al abrir la puerta del conductor.
Nada más cerrar la puerta del
conductor, la señal acústica se
desactiva.
FUNCIÓN AUTO(Sensor crepuscular)
(donde esté presente)
Es un sensor de ledes infrarrojos,
asociado al sensor de lluvia e instalado
en el parabrisas, que mide las
variaciones de la intensidad de la luz
exterior en función de la sensibilidad
configurada en el menú de la pantalla o
en el sistemaUconnect™ 5"o7" HD
(si está instalado).
Cuanto mayor es la sensibilidad, menor
es la cantidad de luz exterior necesaria
para encender automáticamente las
luces exteriores.
Activación de la función
Girar la corona de la palanca izquierda
a la posición
.
ADVERTENCIA La función sólo se
puede activar con el dispositivo de
arranque en posición MAR.
Desactivación de la función
Para desactivar la función, girar la
corona de la palanca izquierda a una
posición distinta de
.
LUCES DE CARRETERA
Con la corona de la palanca izquierda
en la posición
, empujar la palanca
hacia el salpicadero (posición estable).
En el cuadro de instrumentos se ilumina
el testigo
. Se apagan tirando de la
palanca hacia el volante.
2904126J0001EM
23

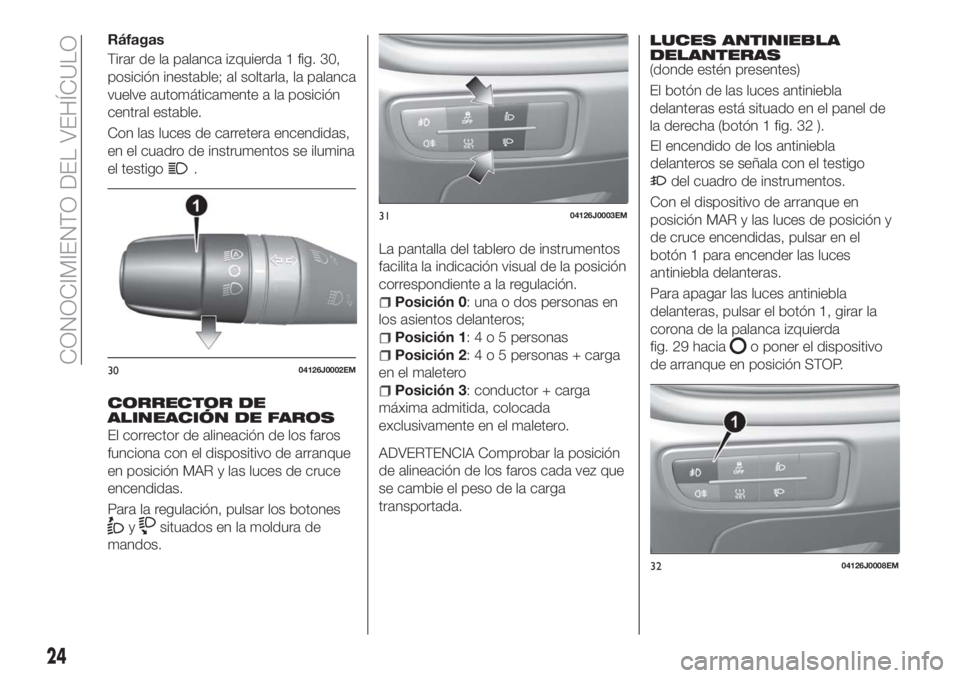

Ráfagas
Tirar de la palanca izquierda 1 fig. 30,
posición inestable; al soltarla, la palanca
vuelve automáticamente a la posición
central estable.
Con las luces de carretera encendidas,
en el cuadro de instrumentos se ilumina
el testigo
.
CORRECTOR DE
ALINEACIÓN DE FAROS
El corrector de alineación de los faros
funciona con el dispositivo de arranque
en posición MAR y las luces de cruce
encendidas.
Para la regulación, pulsar los botones
ysituados en la moldura de
mandos.La pantalla del tablero de instrumentos
facilita la indicación visual de la posición
correspondiente a la regulación.
Posición 0: una o dos personas en
los asientos delanteros;
Posición 1:4o5personas
Posición 2:4o5personas + carga
en el maletero
Posición 3: conductor + carga
máxima admitida, colocada
exclusivamente en el maletero.
ADVERTENCIA Comprobar la posición
de alineación de los faros cada vez que
se cambie el peso de la carga
transportada.LUCES ANTINIEBLA
DELANTERAS
(donde estén presentes)
El botón de las luces antiniebla
delanteras está situado en el panel de
la derecha (botón 1 fig. 32 ).
El encendido de los antiniebla
delanteros se señala con el testigo
del cuadro de instrumentos.
Con el dispositivo de arranque en
posición MAR y las luces de posición y
de cruce encendidas, pulsar en el
botón 1 para encender las luces
antiniebla delanteras.
Para apagar las luces antiniebla
delanteras, pulsar el botón 1, girar la
corona de la palanca izquierda
fig. 29 hacia
o poner el dispositivo
de arranque en posición STOP.
3004126J0002EM
3104126J0003EM
3204126J0008EM
24
CONOCIMIENTO DEL VEHÍCULO

antiniebla) en el lado hacia el que se
gira que amplía el ángulo de visibilidad
nocturna.
LUZ ANTINIEBLA
TRASERA
(donde esté presente)
El botón de las luces antiniebla traseras
está situado en el panel de la derecha
(botón 1 fig. 33 ). Con las luces
antiniebla traseras encendidas, en el
cuadro de instrumentos se enciende el
testigo
.
Con el dispositivo de arranque en
posición MAR y las luces de cruce o las
luces antiniebla delanteras encendidas,
pulsar en el conmutador 1 para
encender las luces antiniebla traseras.
Para apagar las luces antiniebla
traseras, pulsar el botón 1, girar la
corona de la palanca izquierda
fig. 29 hacia
o poner el dispositivo
de arranque en posición STOP.
INTERMITENTES
Mover la palanca izquierda 1 fig. 30 a
una posición estable:
hacia arriba: activación del intermitente
derecho;
hacia abajo: activación del intermitente
izquierdo.
En el cuadro de instrumentos parpadea
respectivamente el testigo
o.
Los intermitentes se desactivan
automáticamente cuando el vehículo
regresa a la posición de marcha
rectilínea o se encienden las luces de
conducción diurna (DRL) / luces de
aparcamiento.Función “Lane Change” (cambio de
carril)
Durante la marcha, para indicar un
cambio de carril, poner la palanca
izquierda en posición inestable durante
menos de medio segundo.
El intermitente del lado seleccionado
emitirá 5 destellos y, luego, se apagará
automáticamente.
LUCES DE CORTESÍA
Esta función permite, con el dispositivo
de arranque en posición MAR, activar
durante 25 segundos las luces de
posición y las luces de la matrícula
siempre que se bloquea el vehículo
mediante la llave con mando a
distancia.
La habilitación de la función puede
regularse mediante el menú de la
pantalla o mediante el sistema
Uconnect™.
La función se desactiva
automáticamente cuando se agota el
tiempo de activación (25 segundos),
cuando se vuelven a bloquear las
puertas del vehículo o cuando se
coloca el dispositivo de arranque en
una posición distinta de MAR.3304126J0009EM
25

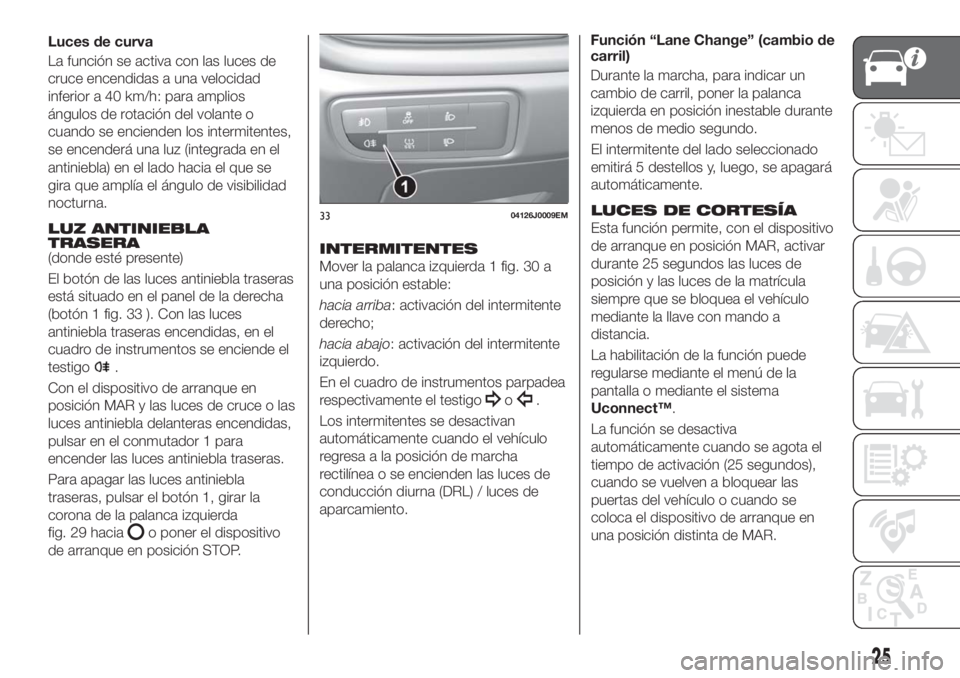

Luces de curva
La función se activa con las luces de
cruce encendidas a una velocidad
inferior a 40 km/h: para amplios
ángulos de rotación del volante o
cuando se encienden los intermitentes,
se encenderá una luz (integrada en el

en el apagado de los faros hasta un
máximo de 210 segundos (igual a
7 ráfagas).
Desactivación
Mantener la palanca izquierda en
posición ráfagas deslumbrantes
durante algunos segundos.
ADVERTENCIA
20)Las luces diurnas son una alternativa a
las luces de cruce durante la marcha
diurna cuando deben utilizarse por norma;
en caso de que no sea obligatorio, está
permitido en cualquier caso el uso de las
luces diurnas.
21)Las luces diurnas no sustituyen las
luces de cruce durante la marcha en
túneles o por la noche. El uso de las luces
diurnas está regulado por el código de
circulación del país en el que se circula:
respetar las normas.
LUCES INTERIORES
PLAFÓN DELANTERO
El interruptor 1 fig. 34 enciende/apaga
las lámparas del plafón.
Posiciones del interruptor 1:
posición central: las lámparas 2 y
5 se encienden/apagan al abrir/cerrar
las puertas;
lado izquierdo pulsado (OFF): las
lámparas2y5permanecen apagadas;
lado derecho pulsado (): las
lámparas2y5permanecen
encendidas.
El encendido/apagado de las luces es
progresivo.
El interruptor 3 enciende/apaga la
lámpara 2.
El interruptor 4 enciende/apaga la
lámpara 5.Con el encendido manual de las
lámparas, el plafón se apaga en
automático a los 15 minutos para
garantizar la duración de la batería, solo
con el dispositivo de arranque en
posición STOP.
ADVERTENCIA Antes de bajar del
vehículo, asegurarse de que las
lámparas del plafón estén apagadas;
de esta manera se evitará descargar la
batería, cuando se vuelven a cerrar las
puertas. En cualquier caso, si una
lámpara se olvidara encendida, el
plafón se apaga automáticamente unos
15 minutos después del apagado del
motor.
Temporización de las luces del
plafón
En algunas versiones, para subir y bajar
del vehículo más fácilmente, sobre todo
de noche o en lugares poco
iluminados, hay dos lógicas de
temporización disponibles.
Temporización al entrar en el
vehículo
Las luces del plafón se encienden de
acuerdo con las siguientes
modalidades:
durante unos segundos al
desbloquear las puertas;
durante aproximadamente 3 minutos
al abrir una de las puertas;
3404136J0001EM
26
CONOCIMIENTO DEL VEHÍCULO

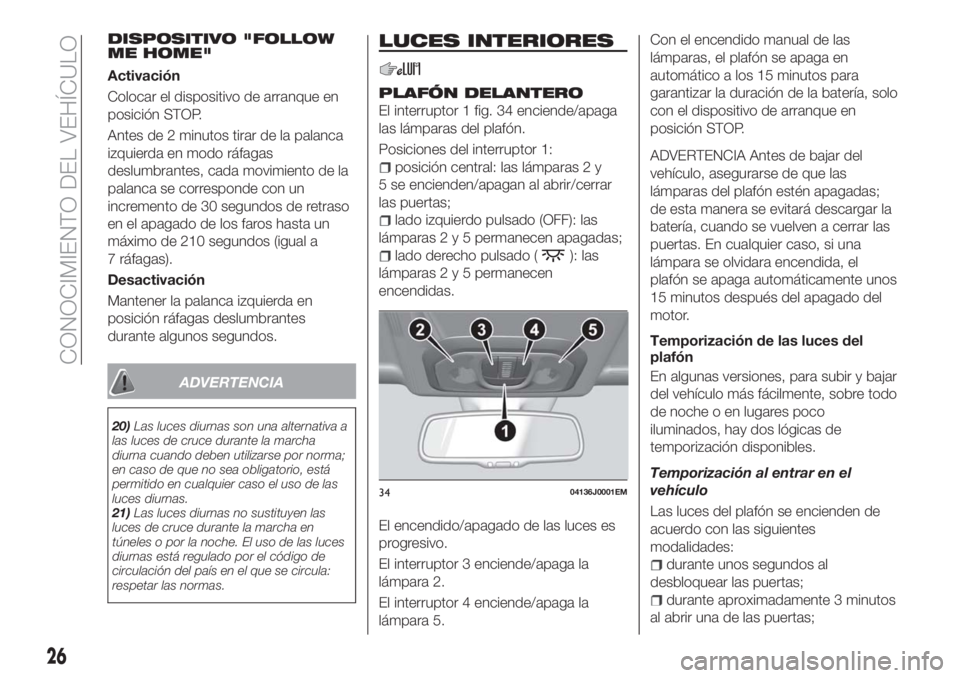

DISPOSITIVO "FOLLOW
ME HOME"
Activación
Colocar el dispositivo de arranque en
posición STOP.
Antes de 2 minutos tirar de la palanca
izquierda en modo ráfagas
deslumbrantes, cada movimiento de la
palanca se corresponde con un
incremento de 30 segundos de retraso

durante unos segundos al cerrar las
puertas.
La temporización se interrumpe al
colocar el dispositivo de arranque en
posición MAR.
Temporización al salir del vehículo
Las luces del plafón se encienden al
extraer la llave en un plazo de
2 minutos desde que se apaga el
motor, al abrir y al cerrar una puerta
con la llave extraída.
La temporización finaliza
automáticamente al bloquear las
puertas.
Con el dispositivo arrancado en
posición STOP, el plafón se apaga
automáticamente a los 15 minutos para

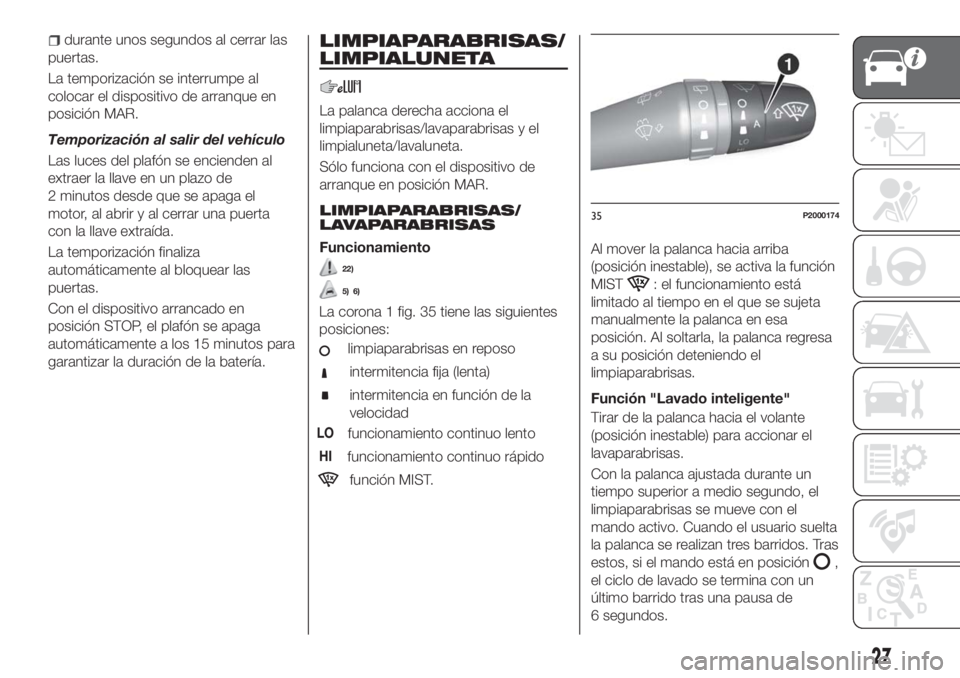

garantizar la duración de la batería.LIMPIAPARABRISAS/
LIMPIALUNETA
La palanca derecha acciona el
limpiaparabrisas/lavaparabrisas y el
limpialuneta/lavaluneta.
Sólo funciona con el dispositivo de
arranque en posición MAR.
LIMPIAPARABRISAS/
LAVAPARABRISAS
Funcionamiento
22)
5) 6)
Al mover la palanca hacia arriba
(posición inestable), se activa la función
MIST
: el funcionamiento está
limitado al tiempo en el que se sujeta
manualmente la palanca en esa
posición. Al soltarla, la palanca regresa
a su posición deteniendo el
limpiaparabrisas.
Función "Lavado inteligente"
Tirar de la palanca hacia el volante
(posición inestable) para accionar el
lavaparabrisas.
Con la palanca ajustada durante un
tiempo superior a medio segundo, el
limpiaparabrisas se mueve con el
mando activo. Cuando el usuario suelta
la palanca se realizan tres barridos. Tras
estos, si el mando está en posición
,
el ciclo de lavado se termina con un
último barrido tras una pausa de
6 segundos.
35P2000174
27
La corona 1 fig. 35 tiene las siguientes
posiciones:
limpiaparabrisas en reposo
intermitencia fija (lenta)
intermitencia en función de la
velocidad
LOfuncionamiento continuo lento
HIfuncionamiento continuo rápido
función MIST.

En la posiciónLOoHIla función de
lavado no se realiza.

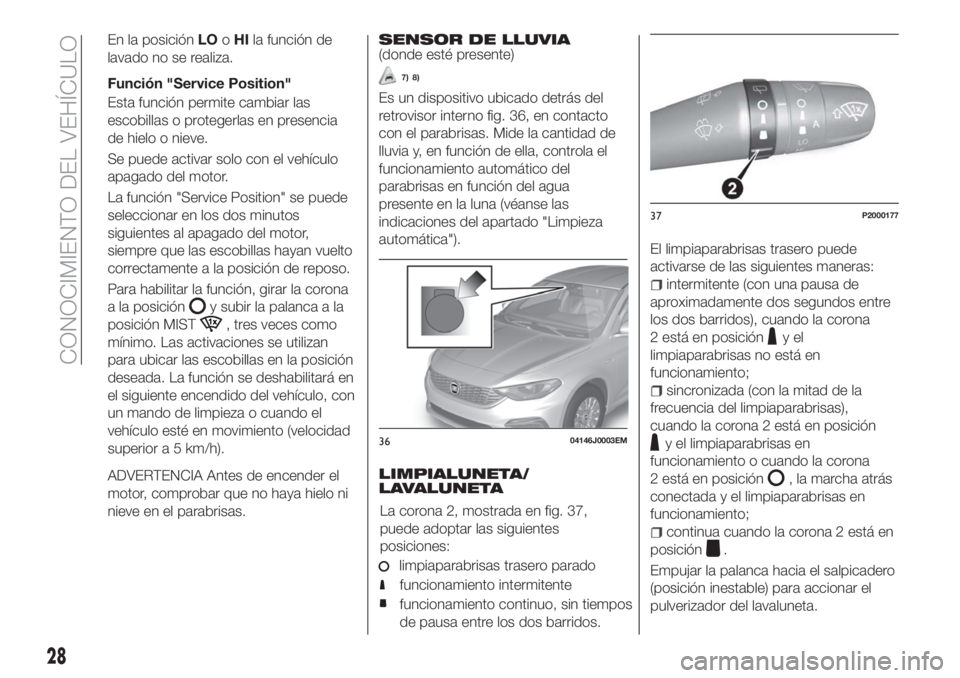

Función "Service Position"
Esta función permite cambiar las
escobillas o protegerlas en presencia
de hielo o nieve.
Se puede activar solo con el vehículo
apagado del motor.
La función "Service Position" se puede
seleccionar en los dos minutos
siguientes al apagado del motor,
siempre que las escobillas hayan vuelto
correctamente a la posición de reposo.
Para habilitar la función, girar la corona
a la posición
y subir la palanca a la
posición MIST
, tres veces como
mínimo. Las activaciones se utilizan
para ubicar las escobillas en la posición
deseada. La función se deshabilitará en
el siguiente encendido del vehículo, con
un mando de limpieza o cuando el
vehículo esté en movimiento (velocidad
superior a 5 km/h).
ADVERTENCIA Antes de encender el
motor, comprobar que no haya hielo ni
nieve en el parabrisas.SENSOR DE LLUVIA
(donde esté presente)
7) 8)
Es un dispositivo ubicado detrás del
retrovisor interno fig. 36, en contacto
con el parabrisas. Mide la cantidad de
lluvia y, en función de ella, controla el
funcionamiento automático del
parabrisas en función del agua
presente en la luna (véanse las
indicaciones del apartado "Limpieza
automática").
LIMPIALUNETA/
LAVALUNETA
El limpiaparabrisas trasero puede
activarse de las siguientes maneras:
intermitente (con una pausa de
aproximadamente dos segundos entre
los dos barridos), cuando la corona
2 está en posición
yel
limpiaparabrisas no está en
funcionamiento;
sincronizada (con la mitad de la
frecuencia del limpiaparabrisas),
cuando la corona 2 está en posición
y el limpiaparabrisas en
funcionamiento o cuando la corona
2 está en posición
, la marcha atrás
conectada y el limpiaparabrisas en
funcionamiento;
continua cuando la corona 2 está en
posición
.
Empujar la palanca hacia el salpicadero
(posición inestable) para accionar el
pulverizador del lavaluneta.
3604146J0003EM
37P2000177
28
CONOCIMIENTO DEL VEHÍCULO
La corona 2, mostrada en fig. 37,
puede adoptar las siguientes
posiciones:
limpiaparabrisas trasero parado
funcionamiento intermitente
funcionamiento continuo, sin tiempos
de pausa entre los dos barridos.

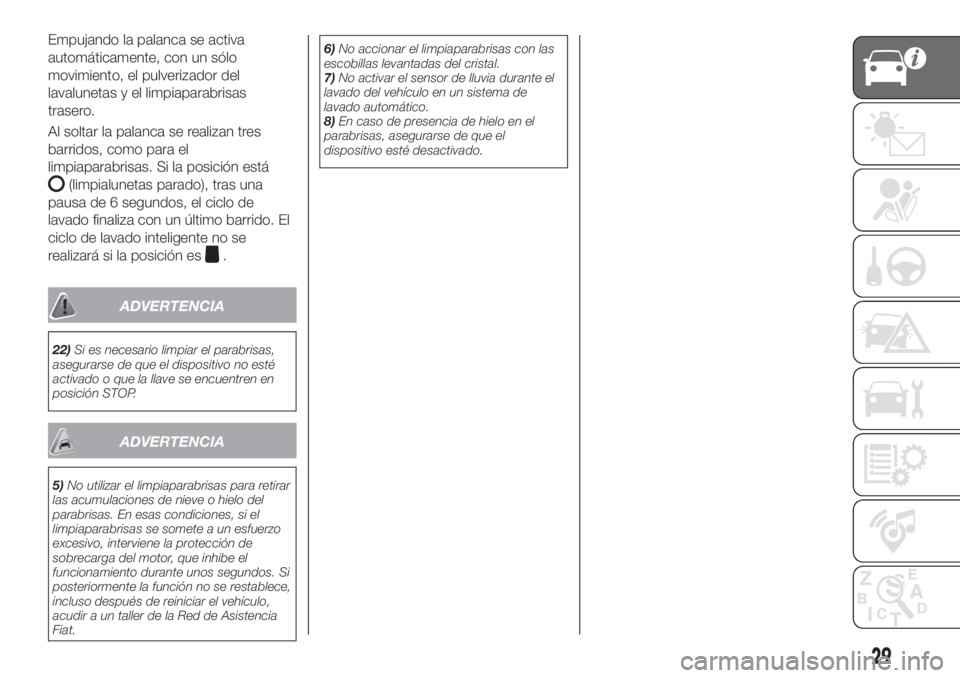

Empujando la palanca se activa
automáticamente, con un sólo
movimiento, el pulverizador del
lavalunetas y el limpiaparabrisas
trasero.
Al soltar la palanca se realizan tres
barridos, como para el
limpiaparabrisas. Si la posición está
(limpialunetas parado), tras una
pausa de 6 segundos, el ciclo de
lavado finaliza con un último barrido. El
ciclo de lavado inteligente no se
realizará si la posición es
.
ADVERTENCIA
22)Si es necesario limpiar el parabrisas,
asegurarse de que el dispositivo no esté
activado o que la llave se encuentren en
posición STOP.
ADVERTENCIA
5)No utilizar el limpiaparabrisas para retirar
las acumulaciones de nieve o hielo del
parabrisas. En esas condiciones, si el
limpiaparabrisas se somete a un esfuerzo
excesivo, interviene la protección de
sobrecarga del motor, que inhibe el
funcionamiento durante unos segundos. Si
posteriormente la función no se restablece,
incluso después de reiniciar el vehículo,
acudir a un taller de la Red de Asistencia
Fiat.6)No accionar el limpiaparabrisas con las
escobillas levantadas del cristal.
7)No activar el sensor de lluvia durante el
lavado del vehículo en un sistema de
lavado automático.
8)En caso de presencia de hielo en el
parabrisas, asegurarse de que el
dispositivo esté desactivado.
29

CLIMATIZACIÓN
2)

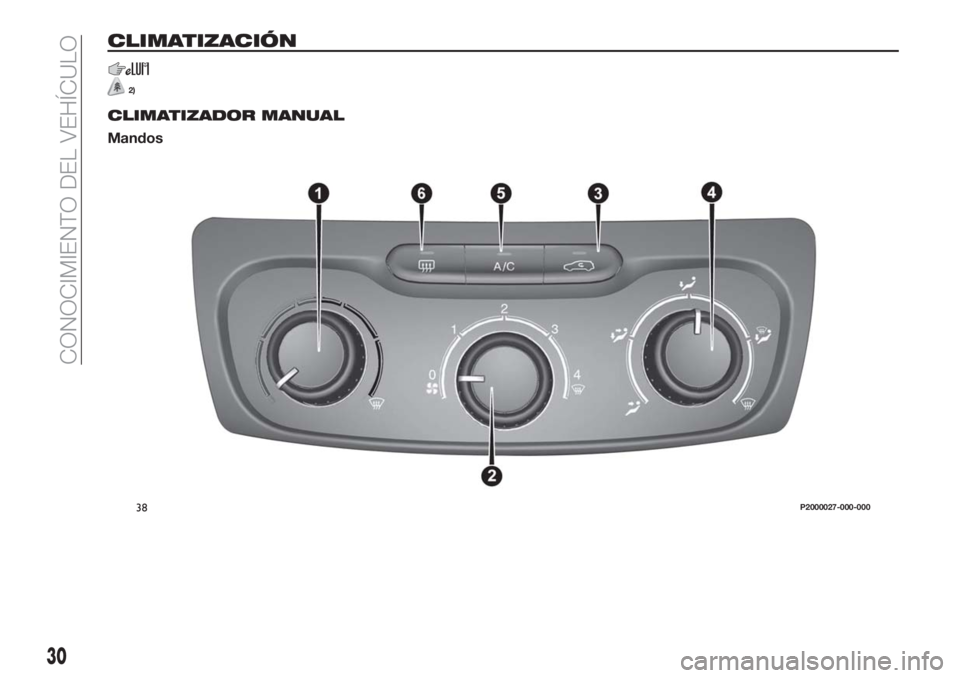

CLIMATIZADOR MANUAL
Mandos
38P2000027-000-000
30
CONOCIMIENTO DEL VEHÍCULO
