SUSTITUCIÓN DE UNA
LÁMPARA EXTERIOR
Versiones dotadas con faros
polielípticos
Ubicación de las lámparas
delanteras
1. Luces de cruce
2. Faros antiniebla
3. Luces de carretera
4. Luces diurnas (DRL)
5. Intermitentes (indicadores de
dirección)Luces de cruce
Para sustituir la lámpara 1fig. 135,
proceder de la siguiente manera:
desde el interior del compartimento
del motor, quitar el tapón de protección
de goma 1 fig. 136;
desconectar el conector eléctrico y
soltar la ballestilla de sujeción;
sustituir la lámpara 2;
conectar el conector eléctrico y el
grupo lámpara-conector en su
alojamiento;
fijar la ballestilla de sujeción
comprobando que quede bien fijada;
colocar el tapón de goma 1.
Luces de carretera
Para sustituir la lámpara 3 fig. 135,
proceder de la siguiente manera:
desde el interior del compartimento
del motor, quitar el tapón de protección
de goma 2 fig. 137;
extraer el grupo lámpara-conector
eléctrico;
desconectar el conector eléctrico 3 y
sustituir la lámpara 4;
introducir el grupo lámpara-conector
eléctrico en su alojamiento
comprobando que quede bien fijado.
Intermitentes delanteros
Para sustituir la lámpara 5 fig. 135,
proceder de la siguiente manera:
girar el grupo lámpara-portalámparas
1 fig. 138 aproximadamente 1/4 de
vuelta hacia la izquierda y extraerlo;
sustituir la lámpara 2 presionándola
ligeramente (en sentido axial) y, al
mismo tiempo, girándola hacia la
izquierda ("montada en bayoneta");
introducir el grupo lámpara-
portalámparas 2 en su alojamiento y,
luego, girarlo hacia la derecha
comprobando que quede bien fijado.
135P1030127-000-000136P1030234-000-000
137P1030234-000-001
151

Luces antiniebla delanteras
Para sustituir la lámpara 2 fig. 135,
proceder de la siguiente manera:
girar las ruedas hacia el interior del
vehículo;
utilizando el destornillador en
dotación, desenroscar el tornillo 1
fig. 139 y retirar la tapa de inspección
2;
girar el grupo lámpara-portalámparas
3 aproximadamente 1/4 de vuelta hacia
la izquierda y extraerlo;
desconectar el conector eléctrico y
sustituir el grupo completo;
conectar el conector eléctrico al
nuevo grupo lámpara-portalámparas;
introducir el grupo en su alojamiento
y girarlo hacia la derecha comprobando
que quede bien fijado;
montar la tapa de inspección 1.
Luces diurnas (D.R.L.)
Las lámparas de las luces diurnas 4
fig. 135 son de led, para que duren
más, y, por lo tanto, no se prevé su
sustitución. En caso de que se
produzca una anomalía, ponerse en
contacto con la Red de Asistencia Fiat.
Intermitentes laterales
Para sustituir la lámpara, proceder de la
siguiente manera:
intervenir en el transparente 1
fig. 140, en el sentido indicado por la
flecha, de forma que se comprima la
ballestilla interna y, luego, extraer el
grupo; se aconseja trabajar con mucho
cuidado para no dañar la pintura de la
carrocería;
girar hacia la izquierda el
portalámparas 2, extraer la lámpara
3 introducida a presión y sustituirla;
montar el portalámparas 2 en el
transparente 1 girándolo hacia la
derecha;
montar el grupo asegurándose de oír
el "clic" de bloqueo de la ballestilla
interna.
138P2000185
139P2000135
140P1030251-000-000
152
EN CASO DE EMERGENCIA

Versiones dotadas con faros
biparábola
Ubicación de las lámparas
delanteras
1. Luces de cruce
2. Faros antiniebla
3. Luces de carretera/Diurnas (DRL)/
Luces de posición
4. Intermitente.
Luces de carretera/Diurnas (DRL)/
Luces de posición
Para sustituir la lámpara 3 fig. 141,
proceder de la siguiente manera:
desde el interior del compartimento
del motor, quitar el tapón de goma 1
fig. 142;
girar hacia la izquierda el grupo
lámpara-portalámparas y extraerlo;
desconectar el conector eléctrico y
sustituir el grupo lámpara-
portalámparas 2;
conectar el conector eléctrico al
nuevo grupo;
introducir el grupo en su alojamiento
y girarlo hacia la derecha,
comprobando que quede bien fijado;
colocar el tapón de goma 1.
ADVERTENCIA Sustituir la lámpara sólo
con el motor apagado. Asegurarse
también de que el motor esté frío, para
evitar quemaduras.
Luces de cruce
Faro derecho
Para sustituir la lámpara 1 fig. 141,
proceder de la siguiente manera:
girar completamente las ruedas
hacia el interior del vehículo;
soltar las lengüetas indicadas en
fig. 143 y retirar la tapa;
quitar el tapón de goma;
desconectar el conector eléctrico;
sacar la lámpara liberándola de las
ballestillas de sujeción;
montar la nueva lámpara y realizar el
procedimiento inverso al descrito.
Faro izquierdo
desde el interior del compartimento
del motor, quitar el tapón de goma de
la lámpara de cruce 1 fig. 141;
sacar la lámpara liberándola de las
ballestillas de sujeción;
desconectar el conector eléctrico y
sustituir la lámpara 1 fig. 141;
conectar el conector eléctrico a la
nueva lámpara;
colocar el grupo en su alojamiento;
colocar el tapón de goma.
14108026J0002EM
14208026J0025EM14308026J0004EM
153

ADVERTENCIA Sustituir la lámpara sólo
con el motor apagado. Asegurarse
también de que el motor esté frío, para
evitar quemaduras.
Intermitentes delanteros
Para sustituir la lámpara 4 fig. 141,
proceder de la siguiente manera:
girar el grupo lámpara-portalámparas
hacia la izquierda;
sustituir la lámpara montada en
"bayoneta";
introducir el grupo lámpara-
portalámparas en su alojamiento, girarlo
hacia la derecha y comprobar que esté
bloqueado correctamente.
Luces antiniebla delanteras
Para sustituir las lámparas, realizar las
siguientes operaciones:
girar completamente las ruedas
hacia el interior del vehículo;
utilizando el destornillador en
dotación, desatornillar los tornillos 1
fig. 139 y retirar la tapa de inspección
2;
girar hacia la izquierda el grupo
lámpara-portalámparas 1 fig. 144 y
extraerlo;
desconectar el conector eléctrico;
conectar el conector al nuevo grupo
y montar el grupo girándolo hacia la
derecha, comprobando que quede bien
fijado;
montar la tapa de inspección.
Intermitentes laterales
Para sustituir la lámpara, proceder de la
siguiente manera:
intervenir en el transparente 1
fig. 145 de forma que se comprima la
ballestilla interna 2 y luego extraer el
grupo;
girar hacia la izquierda el
portalámparas 3, extraer la lámpara
4 montada a presión y sustituirla;
montar el portalámparas 3 en el
transparente girándolo hacia la
derecha;
montar el grupo asegurándose de oír
el "clic" de bloqueo de la ballestilla
interna 2.
Versiones equipadas con faros de
descarga de gas xenón
Luces de carretera/luces de cruce
(para versiones/países donde esté
previsto)
Para la sustitución de estas luces,
acudir a la Red de Asistencia Fiat.
14408026J0016EM14508026J0005EM
154
EN CASO DE EMERGENCIA

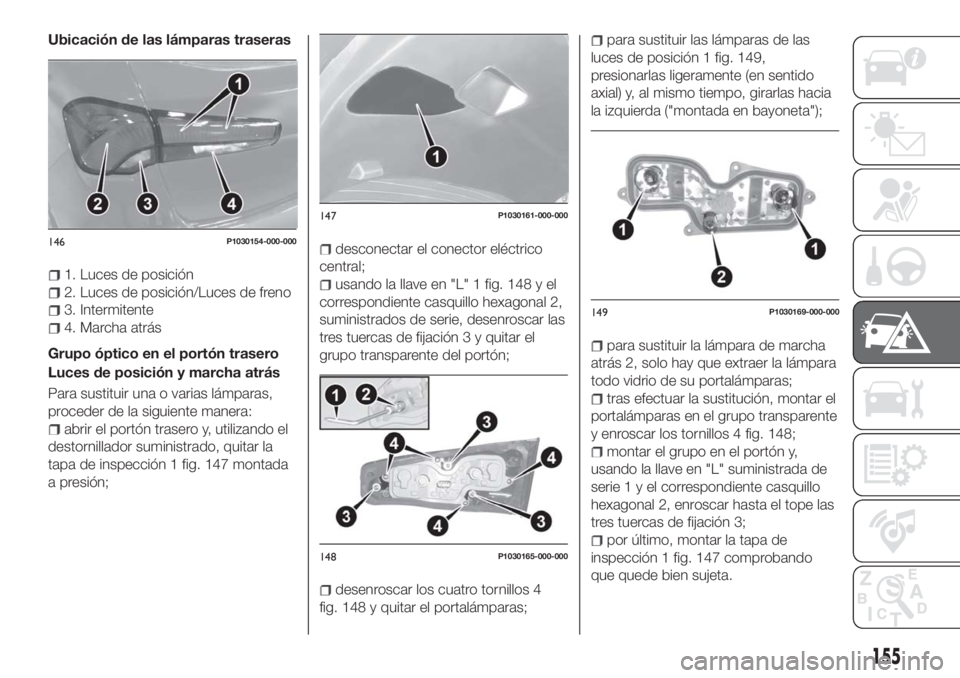

Ubicación de las lámparas traseras
1. Luces de posición
2. Luces de posición/Luces de freno
3. Intermitente
4. Marcha atrás
Grupo óptico en el portón trasero
Luces de posición y marcha atrás
Para sustituir una o varias lámparas,
proceder de la siguiente manera:
abrir el portón trasero y, utilizando el
destornillador suministrado, quitar la
tapa de inspección 1 fig. 147 montada
a presión;
desconectar el conector eléctrico
central;
usando la llave en "L" 1 fig. 148 y el
correspondiente casquillo hexagonal 2,
suministrados de serie, desenroscar las
tres tuercas de fijación 3 y quitar el
grupo transparente del portón;
desenroscar los cuatro tornillos 4
fig. 148 y quitar el portalámparas;
para sustituir las lámparas de las
luces de posición 1 fig. 149,
presionarlas ligeramente (en sentido
axial) y, al mismo tiempo, girarlas hacia
la izquierda ("montada en bayoneta");
para sustituir la lámpara de marcha
atrás 2, solo hay que extraer la lámpara
todo vidrio de su portalámparas;
tras efectuar la sustitución, montar el
portalámparas en el grupo transparente
y enroscar los tornillos 4 fig. 148;
montar el grupo en el portón y,
usando la llave en "L" suministrada de
serie1yelcorrespondiente casquillo
hexagonal 2, enroscar hasta el tope las
tres tuercas de fijación 3;
por último, montar la tapa de
inspección 1 fig. 147 comprobando
que quede bien sujeta.
146P1030154-000-000
147P1030161-000-000
148P1030165-000-000
149P1030169-000-000
155

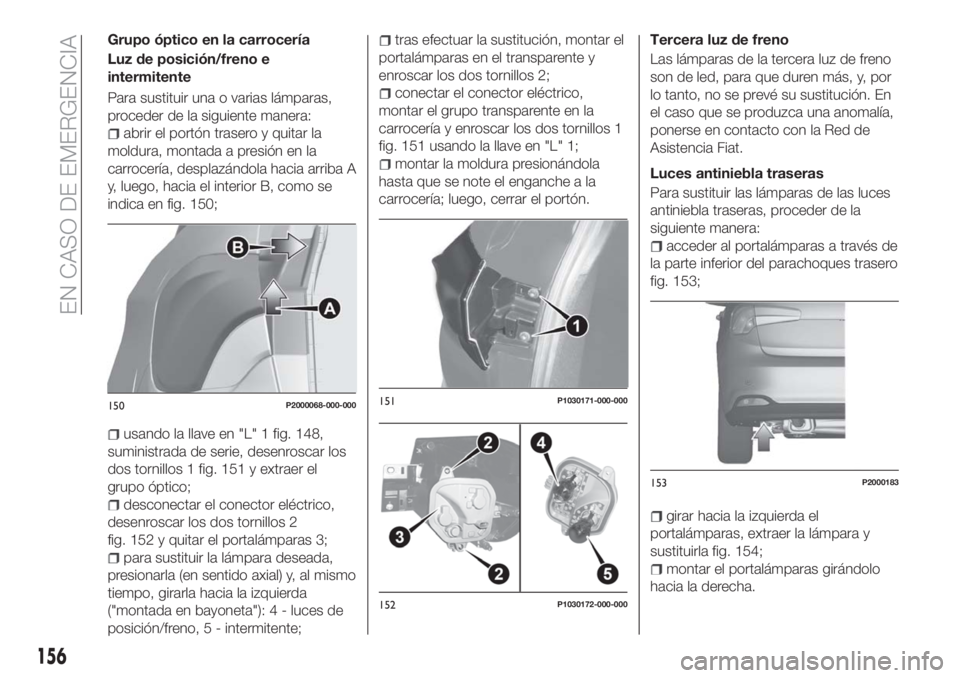

Grupo óptico en la carrocería
Luz de posición/freno e
intermitente
Para sustituir una o varias lámparas,
proceder de la siguiente manera:
abrir el portón trasero y quitar la
moldura, montada a presión en la
carrocería, desplazándola hacia arriba A
y, luego, hacia el interior B, como se
indica en fig. 150;
usando la llave en "L" 1 fig. 148,
suministrada de serie, desenroscar los
dos tornillos 1 fig. 151 y extraer el
grupo óptico;
desconectar el conector eléctrico,
desenroscar los dos tornillos 2
fig. 152 y quitar el portalámparas 3;
para sustituir la lámpara deseada,
presionarla (en sentido axial) y, al mismo
tiempo, girarla hacia la izquierda
("montada en bayoneta"): 4 - luces de
posición/freno, 5 - intermitente;
tras efectuar la sustitución, montar el
portalámparas en el transparente y
enroscar los dos tornillos 2;
conectar el conector eléctrico,
montar el grupo transparente en la
carrocería y enroscar los dos tornillos 1
fig. 151 usando la llave en "L" 1;
montar la moldura presionándola
hasta que se note el enganche a la
carrocería; luego, cerrar el portón.Tercera luz de freno
Las lámparas de la tercera luz de freno
son de led, para que duren más, y, por
lo tanto, no se prevé su sustitución. En
el caso que se produzca una anomalía,
ponerse en contacto con la Red de
Asistencia Fiat.
Luces antiniebla traseras
Para sustituir las lámparas de las luces
antiniebla traseras, proceder de la
siguiente manera:
acceder al portalámparas a través de
la parte inferior del parachoques trasero
fig. 153;
girar hacia la izquierda el
portalámparas, extraer la lámpara y
sustituirla fig. 154;
montar el portalámparas girándolo
hacia la derecha.
150P2000068-000-000151P1030171-000-000
152P1030172-000-000
153P2000183
156
EN CASO DE EMERGENCIA

Se recomienda acudir a la Red de
Asistencia Fiat para la sustitución de la
lámpara.
142)

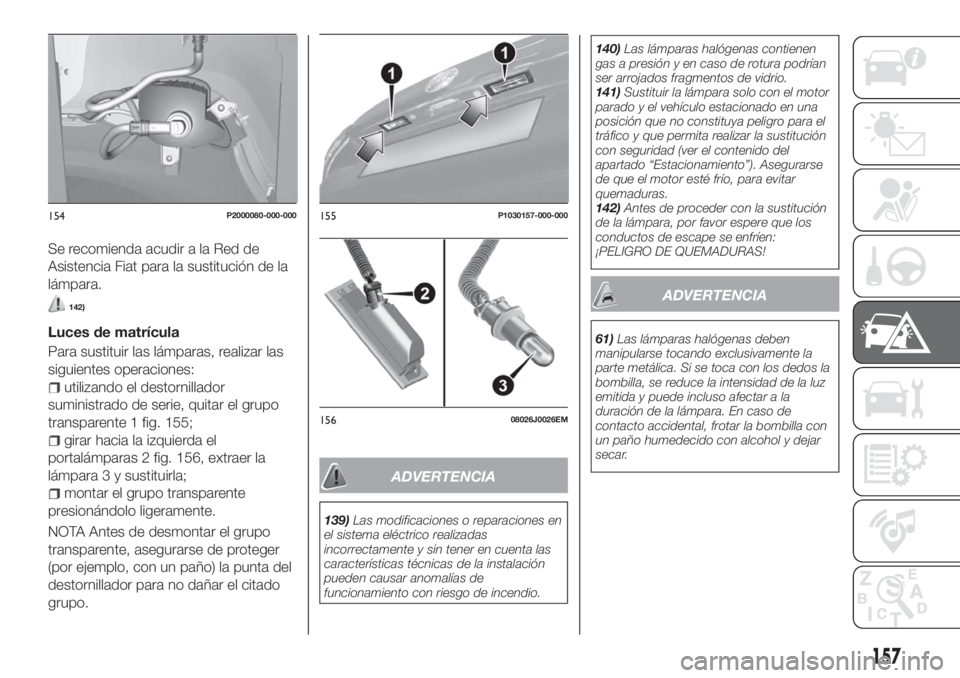

Luces de matrícula
Para sustituir las lámparas, realizar las
siguientes operaciones:
utilizando el destornillador
suministrado de serie, quitar el grupo
transparente 1 fig. 155;
girar hacia la izquierda el
portalámparas 2 fig. 156, extraer la
lámpara 3 y sustituirla;
montar el grupo transparente
presionándolo ligeramente.
NOTA Antes de desmontar el grupo
transparente, asegurarse de proteger
(por ejemplo, con un paño) la punta del
destornillador para no dañar el citado
grupo.
ADVERTENCIA
139)Las modificaciones o reparaciones en
el sistema eléctrico realizadas
incorrectamente y sin tener en cuenta las
características técnicas de la instalación
pueden causar anomalías de
funcionamiento con riesgo de incendio.140)Las lámparas halógenas contienen
gas a presión y en caso de rotura podrían
ser arrojados fragmentos de vidrio.
141)Sustituir la lámpara solo con el motor
parado y el vehículo estacionado en una
posición que no constituya peligro para el
tráfico y que permita realizar la sustitución
con seguridad (ver el contenido del
apartado “Estacionamiento”). Asegurarse
de que el motor esté frío, para evitar
quemaduras.
142)Antes de proceder con la sustitución
de la lámpara, por favor espere que los
conductos de escape se enfríen:
¡PELIGRO DE QUEMADURAS!
ADVERTENCIA
61)Las lámparas halógenas deben
manipularse tocando exclusivamente la
parte metálica. Si se toca con los dedos la
bombilla, se reduce la intensidad de la luz
emitida y puede incluso afectar a la
duración de la lámpara. En caso de
contacto accidental, frotar la bombilla con
un paño humedecido con alcohol y dejar
secar.
154P2000080-000-000155P1030157-000-000
15608026J0026EM
157

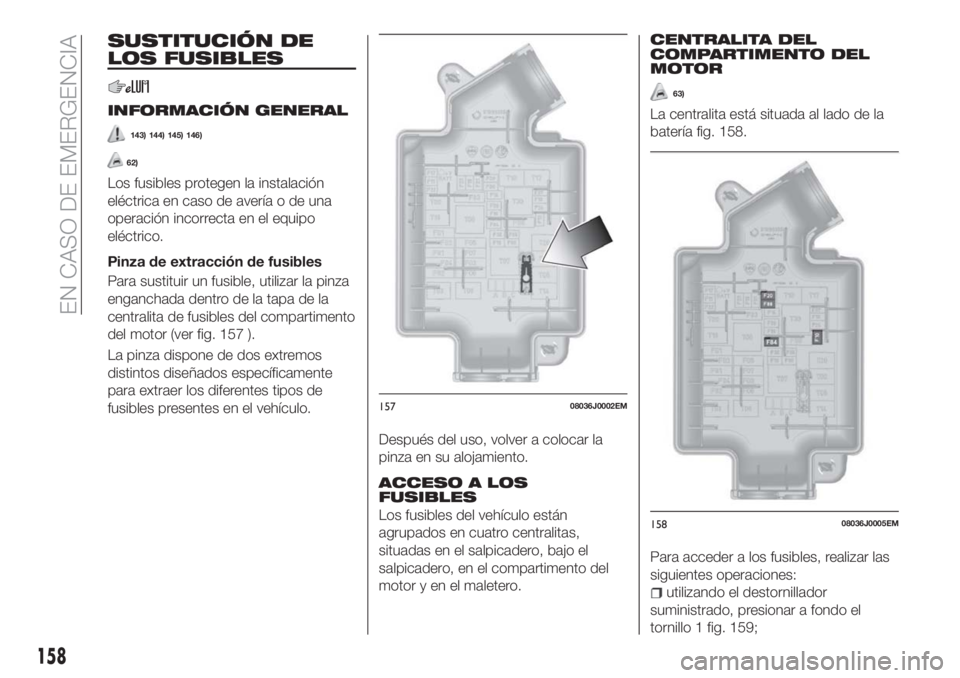

SUSTITUCIÓN DE
LOS FUSIBLES
INFORMACIÓN GENERAL
143) 144) 145) 146)
62)
Los fusibles protegen la instalación
eléctrica en caso de avería o de una
operación incorrecta en el equipo
eléctrico.
Pinza de extracción de fusibles
Para sustituir un fusible, utilizar la pinza
enganchada dentro de la tapa de la
centralita de fusibles del compartimento
del motor (ver fig. 157 ).
La pinza dispone de dos extremos
distintos diseñados específicamente
para extraer los diferentes tipos de
fusibles presentes en el vehículo.
Después del uso, volver a colocar la
pinza en su alojamiento.
ACCESO A LOS
FUSIBLES
Los fusibles del vehículo están
agrupados en cuatro centralitas,
situadas en el salpicadero, bajo el
salpicadero, en el compartimento del
motor y en el maletero.
CENTRALITA DEL
COMPARTIMENTO DEL
MOTOR
63)
La centralita está situada al lado de la
batería fig. 158.
Para acceder a los fusibles, realizar las
siguientes operaciones:
utilizando el destornillador
suministrado, presionar a fondo el
tornillo 1 fig. 159;
15708036J0002EM
15808036J0005EM
158
EN CASO DE EMERGENCIA
