2018 FIAT TIPO 5DOORS STATION WAGON Manual de Empleo y Cuidado (in Spanish)

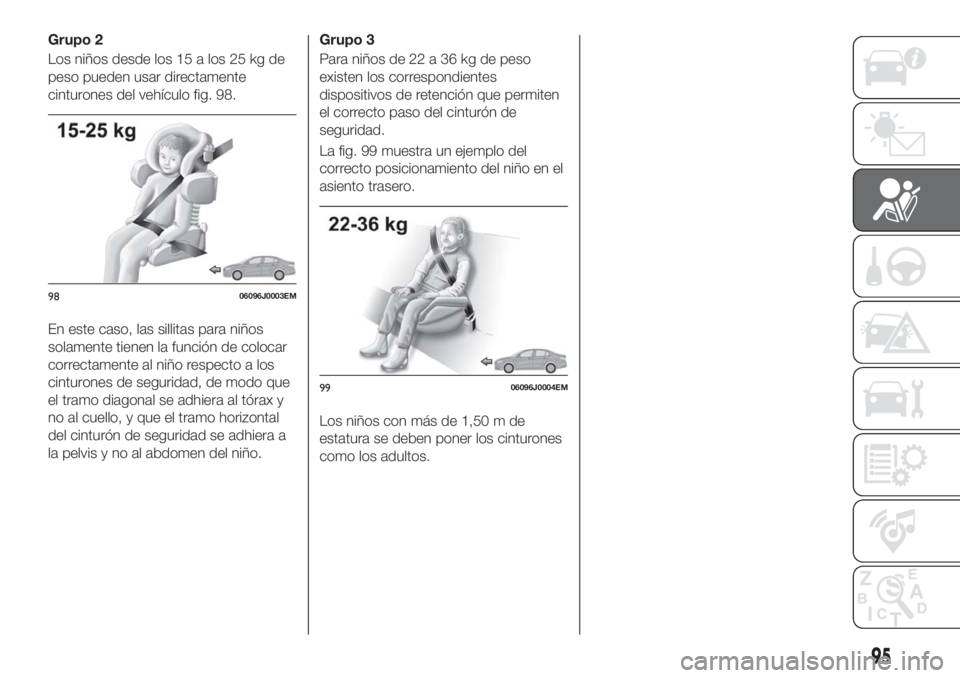

Grupo 2
Los niños desde los 15 a los 25 kg de
peso pueden usar directamente
cinturones del vehículo fig. 98.
En este caso, las sillitas para niños
solamente tienen la función de colocar
correctamente al niño respecto a los
cinturones de seguridad, de modo que
el tramo diagonal se adhiera al tórax y
no al cuello, y que el tramo horizontal
del cinturón de seguridad se adhiera a
la pelvis y no al abdomen del niño.Grupo 3
Para niños de 22 a 36 kg de peso
existen los correspondientes
dispositivos de retención que permiten
el correcto paso del cinturón de
seguridad.
La fig. 99 muestra un ejemplo del
correcto posicionamiento del niño en el
asiento trasero.
Los niños con más de 1,50 m de
estatura se deben poner los cinturones
como los adultos.
9806096J0003EM
9906096J0004EM
95

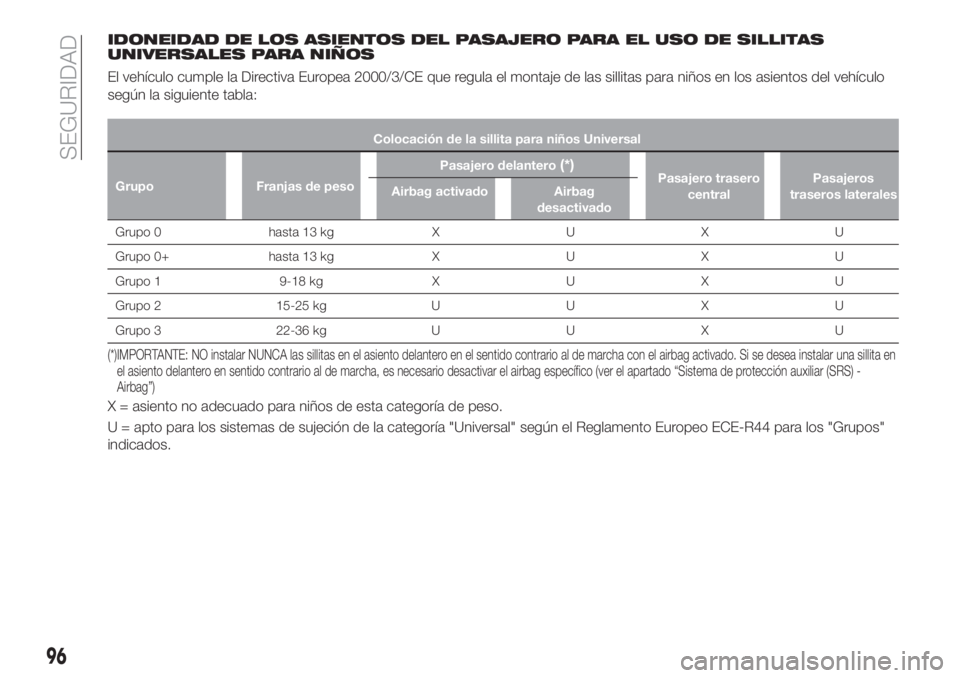

IDONEIDAD DE LOS ASIENTOS DEL PASAJERO PARA EL USO DE SILLITAS
UNIVERSALES PARA NIÑOS
El vehículo cumple la Directiva Europea 2000/3/CE que regula el montaje de las sillitas para niños en los asientos del vehículo
según la siguiente tabla:
Colocación de la sillita para niños Universal
Grupo Franjas de pesoPasajero delantero
(*)Pasajero trasero
centralPasajeros
traseros laterales Airbag activado Airbag
desactivado
Grupo 0 hasta 13 kg X U X U
Grupo 0+ hasta 13 kg X U X U
Grupo 1 9-18 kg X U X U
Grupo 2 15-25 kg U U X U
Grupo 3 22-36 kg U U X U
(*)IMPORTANTE: NO instalar NUNCA las sillitas en el asiento delantero en el sentido contrario al de marcha con el airbag activado. Si se desea instalaruna sillita en
el asiento delantero en sentido contrario al de marcha, es necesario desactivar el airbag específico (ver el apartado “Sistema de protección auxiliar (SRS) -
Airbag”)
X = asiento no adecuado para niños de esta categoría de peso.
U = apto para los sistemas de sujeción de la categoría "Universal" según el Reglamento Europeo ECE-R44 para los "Grupos"
indicados.
96
SEGURIDAD

INSTALACIÓN DE UNA
SILLA DE COCHE ISOFIX
88) 89) 90)
Los asientos traseros laterales del
vehículo están equipados con anclajes
ISOFIX para montar una silla de coche
para niños de modo rápido, fácil y
seguro. El sistema ISOFIX permite
montar sistemas de sujeción para niños
ISOFIX, sin utilizar los cinturones de
seguridad del vehículo, fijando
directamente la silla de coche a tres
anclajes presentes en el vehículo.
Las sillas de coche tradicionales y las
sillas de coche ISOFIX pueden
montarse al mismo tiempo en
diferentes asientos del mismo vehículo.

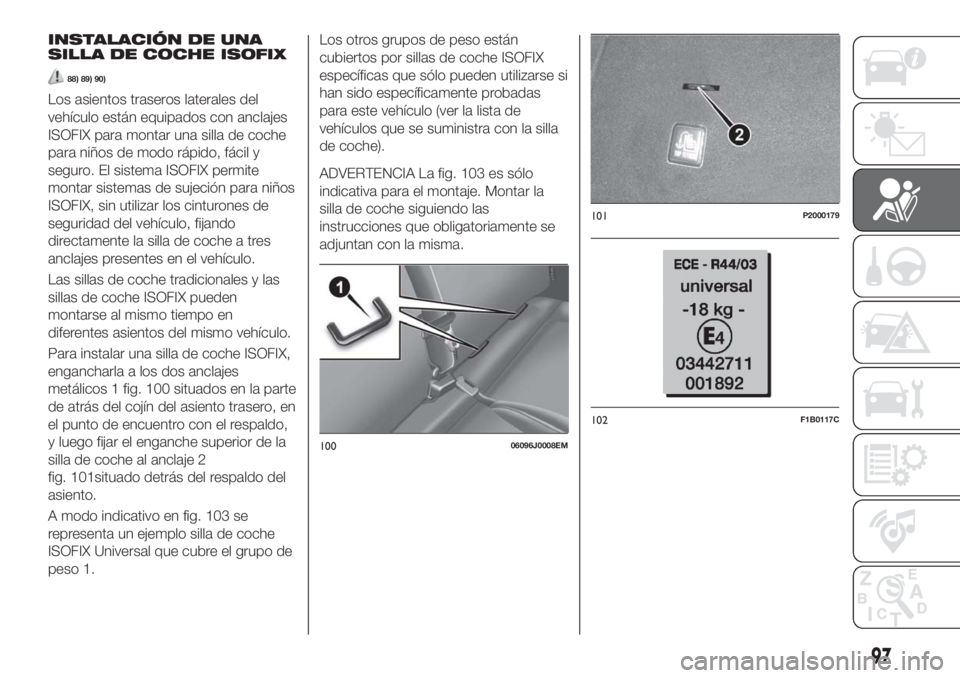

Para instalar una silla de coche ISOFIX,
engancharla a los dos anclajes
metálicos 1 fig. 100 situados en la parte
de atrás del cojín del asiento trasero, en
el punto de encuentro con el respaldo,
y luego fijar el enganche superior de la
silla de coche al anclaje 2
fig. 101situado detrás del respaldo del
asiento.
A modo indicativo en fig. 103 se
representa un ejemplo silla de coche
ISOFIX Universal que cubre el grupo de
peso 1.Los otros grupos de peso están
cubiertos por sillas de coche ISOFIX
específicas que sólo pueden utilizarse si
han sido específicamente probadas
para este vehículo (ver la lista de
vehículos que se suministra con la silla
de coche).
ADVERTENCIA La fig. 103 es sólo
indicativa para el montaje. Montar la
silla de coche siguiendo las
instrucciones que obligatoriamente se
adjuntan con la misma.
10006096J0008EM
101P2000179
102F1B0117C
97

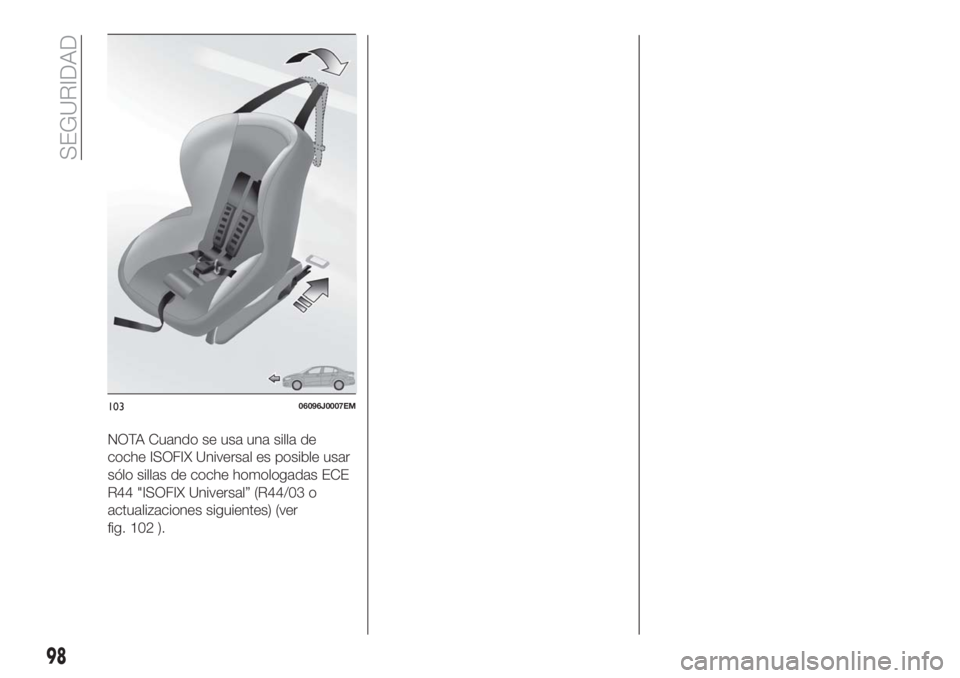

NOTA Cuando se usa una silla de
coche ISOFIX Universal es posible usar
sólo sillas de coche homologadas ECE
R44 "ISOFIX Universal” (R44/03 o
actualizaciones siguientes) (ver
fig. 102 ).
10306096J0007EM
98
SEGURIDAD

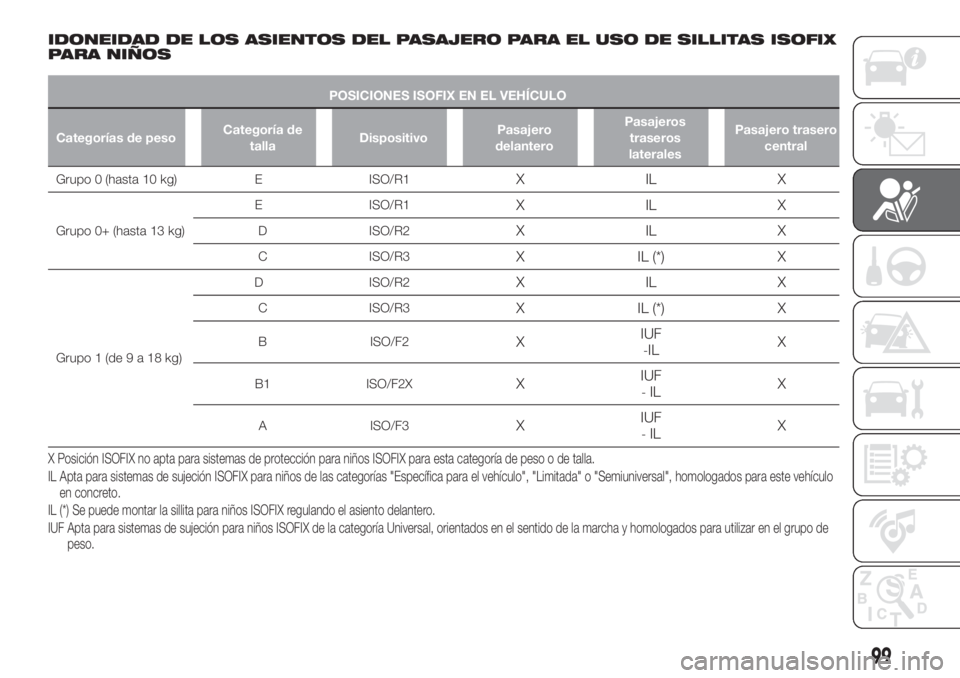

IDONEIDAD DE LOS ASIENTOS DEL PASAJERO PARA EL USO DE SILLITAS ISOFIX
PARA NIÑOS
POSICIONES ISOFIX EN EL VEHÍCULO
Categorías de pesoCategoría de
tallaDispositivoPasajero
delanteroPasajeros
traseros
lateralesPasajero trasero
central
Grupo 0 (hasta 10 kg) E ISO/R1XILX
Grupo 0+ (hasta 13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Grupo 1 (de9a18kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2XIUF-ILX
B1 ISO/F2XXIUF-ILX
A ISO/F3XIUF-ILX
X Posición ISOFIX no apta para sistemas de protección para niños ISOFIX para esta categoría de peso o de talla.
IL Apta para sistemas de sujeción ISOFIX para niños de las categorías "Específica para el vehículo", "Limitada" o "Semiuniversal", homologados paraeste vehículo
en concreto.
IL (*) Se puede montar la sillita para niños ISOFIX regulando el asiento delantero.
IUF Apta para sistemas de sujeción para niños ISOFIX de la categoría Universal, orientados en el sentido de la marcha y homologados para utilizar en el grupo de
peso.
99

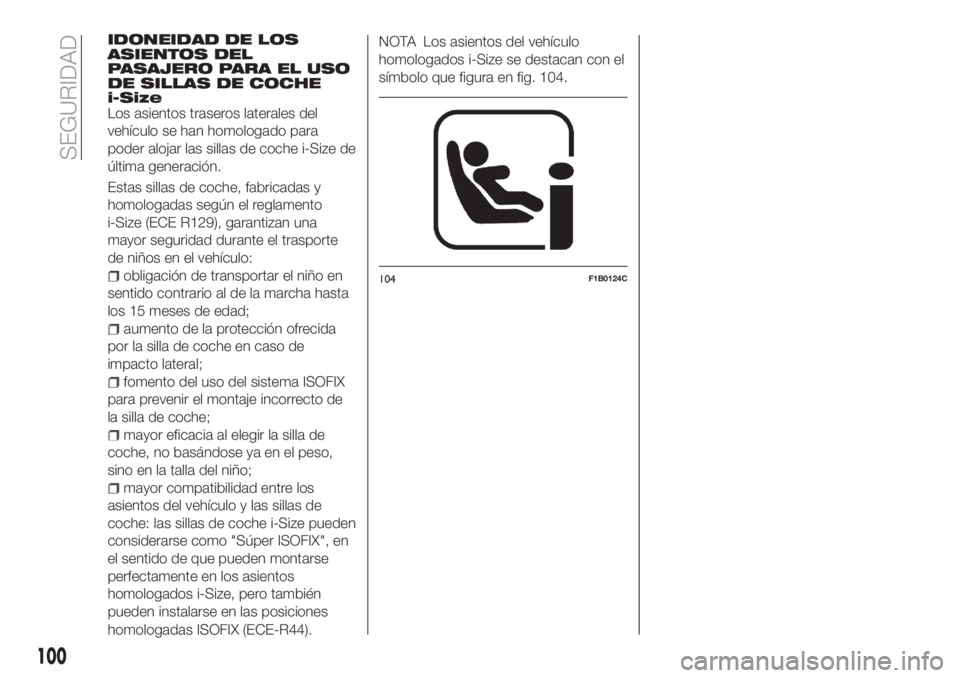

IDONEIDAD DE LOS
ASIENTOS DEL
PASAJERO PARA EL USO
DE SILLAS DE COCHE
i-Size
Los asientos traseros laterales del
vehículo se han homologado para
poder alojar las sillas de coche i-Size de
última generación.
Estas sillas de coche, fabricadas y
homologadas según el reglamento
i-Size (ECE R129), garantizan una
mayor seguridad durante el trasporte
de niños en el vehículo:
obligación de transportar el niño en
sentido contrario al de la marcha hasta
los 15 meses de edad;
aumento de la protección ofrecida
por la silla de coche en caso de
impacto lateral;
fomento del uso del sistema ISOFIX
para prevenir el montaje incorrecto de
la silla de coche;
mayor eficacia al elegir la silla de
coche, no basándose ya en el peso,
sino en la talla del niño;
mayor compatibilidad entre los
asientos del vehículo y las sillas de
coche: las sillas de coche i-Size pueden
considerarse como "Súper ISOFIX", en
el sentido de que pueden montarse
perfectamente en los asientos
homologados i-Size, pero también
pueden instalarse en las posiciones
homologadas ISOFIX (ECE-R44).
NOTA Los asientos del vehículo
homologados i-Size se destacan con el
símbolo que figura en fig. 104.
104F1B0124C
100
SEGURIDAD

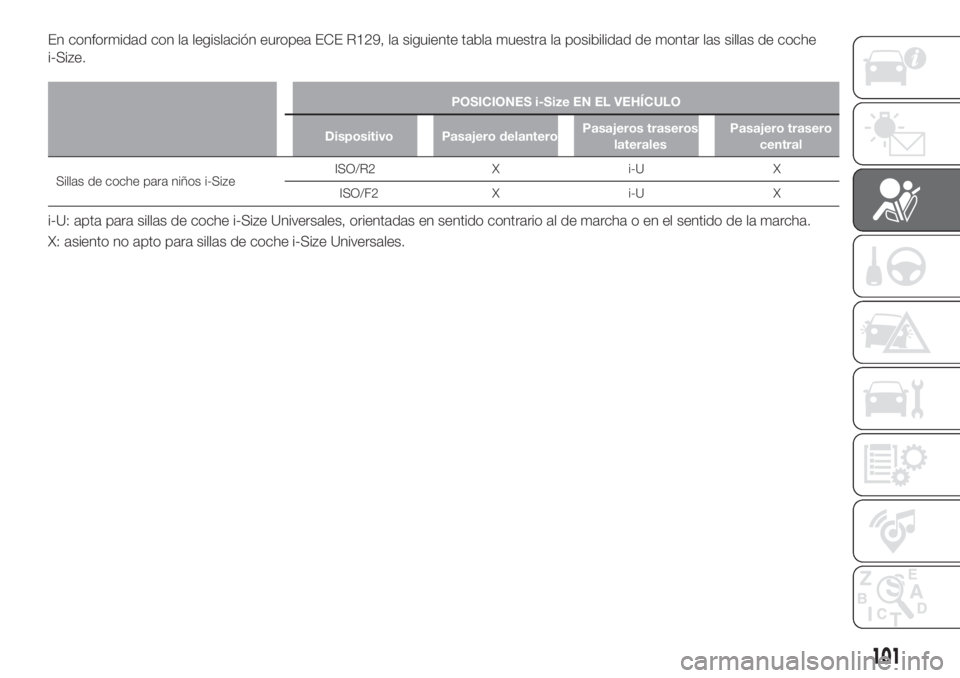

En conformidad con la legislación europea ECE R129, la siguiente tabla muestra la posibilidad de montar las sillas de coche
i-Size.
POSICIONES i-Size EN EL VEHÍCULO
Dispositivo Pasajero delanteroPasajeros traseros
lateralesPasajero trasero
central
Sillas de coche para niños i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
i-U: apta para sillas de coche i-Size Universales, orientadas en sentido contrario al de marcha o en el sentido de la marcha.
X: asiento no apto para sillas de coche i-Size Universales.
101

SILLITAS PARA NIÑOS RECOMENDADAS POR FIAT PARA SU VEHÍCULO
Lineaccessori MOPAR®ofrece una gama completa de sillitas infantiles para fijar con el cinturón de seguridad de tres puntos o
mediante los anclajes ISOFIX.
ADVERTENCIA FCA recomienda montar la sillita siguiendo las instrucciones que obligatoriamente se suministran con la misma.
Grupo de peso Sillita Tipo de sillita Instalación de la sillita
Grupo 0+:
desde el
nacimiento hasta
13 kg
de40a80cm
Britax Baby Safe plus
Número de homologación: E1 04301146
Código de pedido Fiat: 71806415
Sillita Universal/ISOFIX.
Se monta en sentido contrario al
de la marcha, utilizando
únicamente los cinturones de
seguridad del vehículo o la
correspondiente base ISOFIX (se
adquiere por separado) y los
anclajes ISOFIX del vehículo.
Se puede instalar en las plazas
traseras laterales. ++
Britax Baby Safe ISOFIX base
Código de pedido Fiat: 71806416
102
SEGURIDAD
