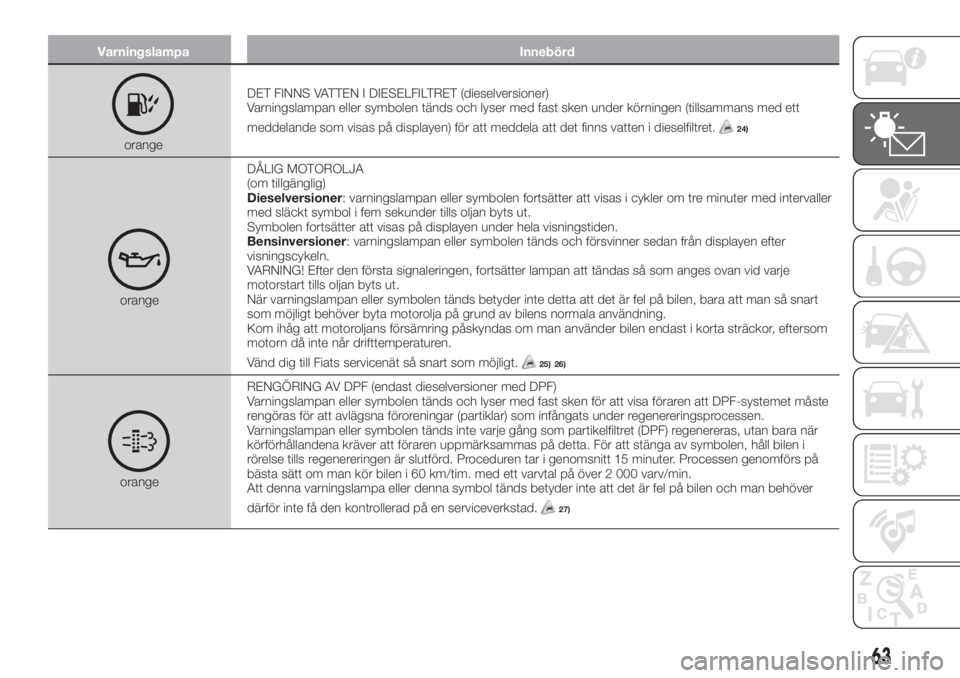

Varningslampa Innebörd
orangeDET FINNS VATTEN I DIESELFILTRET (dieselversioner)
Varningslampan eller symbolen tänds och lyser med fast sken under körningen (tillsammans med ett
meddelande som visas på displayen) för att meddela att det finns vatten i dieselfiltret.
24)
orangeDÅLIG MOTOROLJA
(om tillgänglig)
Dieselversioner: varningslampan eller symbolen fortsätter att visas i cykler om tre minuter med intervaller
med släckt symbol i fem sekunder tills oljan byts ut.
Symbolen fortsätter att visas på displayen under hela visningstiden.
Bensinversioner: varningslampan eller symbolen tänds och försvinner sedan från displayen efter
visningscykeln.
VARNING! Efter den första signaleringen, fortsätter lampan att tändas så som anges ovan vid varje
motorstart tills oljan byts ut.
När varningslampan eller symbolen tänds betyder inte detta att det är fel på bilen, bara att man så snart
som möjligt behöver byta motorolja på grund av bilens normala användning.
Kom ihåg att motoroljans försämring påskyndas om man använder bilen endast i korta sträckor, eftersom
motorn då inte når drifttemperaturen.
Vänd dig till Fiats servicenät så snart som möjligt.
25) 26)
orangeRENGÖRING AV DPF (endast dieselversioner med DPF)
Varningslampan eller symbolen tänds och lyser med fast sken för att visa föraren att DPF-systemet måste
rengöras för att avlägsna föroreningar (partiklar) som infångats under regenereringsprocessen.
Varningslampan eller symbolen tänds inte varje gång som partikelfiltret (DPF) regenereras, utan bara när
körförhållandena kräver att föraren uppmärksammas på detta. För att stänga av symbolen, håll bilen i
rörelse tills regenereringen är slutförd. Proceduren tar i genomsnitt 15 minuter. Processen genomförs på
bästa sätt om man kör bilen i 60 km/tim. med ett varvtal på över 2 000 varv/min.
Att denna varningslampa eller denna symbol tänds betyder inte att det är fel på bilen och man behöver
därför inte få den kontrollerad på en serviceverkstad.
27)
63

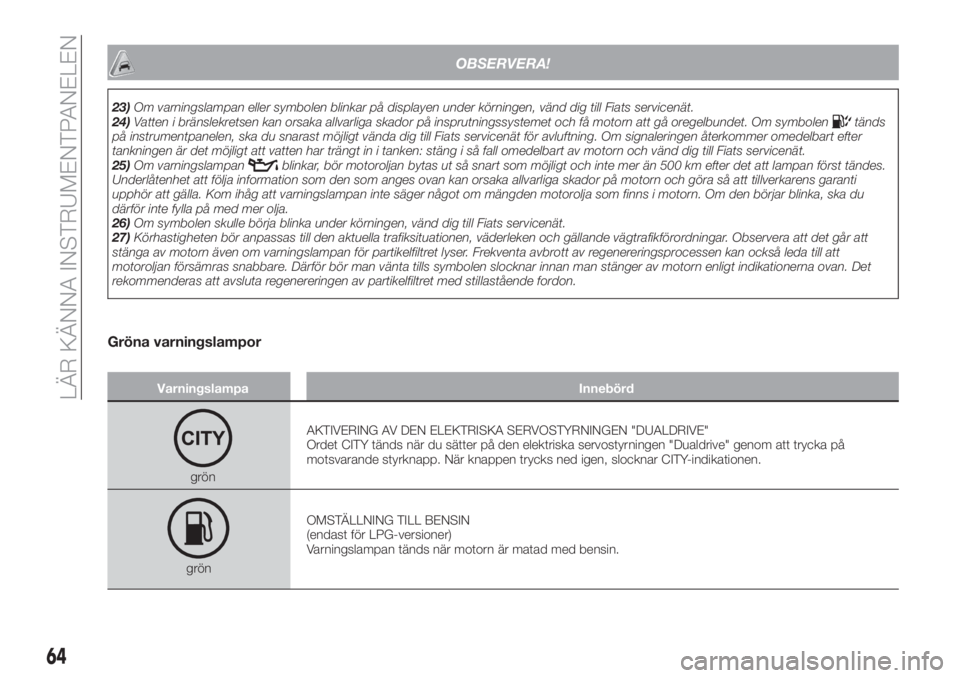

OBSERVERA!
23)Om varningslampan eller symbolen blinkar på displayen under körningen, vänd dig till Fiats servicenät.
24)Vatten i bränslekretsen kan orsaka allvarliga skador på insprutningssystemet och få motorn att gå oregelbundet. Om symbolentänds
på instrumentpanelen, ska du snarast möjligt vända dig till Fiats servicenät för avluftning. Om signaleringen återkommer omedelbart efter
tankningen är det möjligt att vatten har trängt in i tanken: stäng i så fall omedelbart av motorn och vänd dig till Fiats servicenät.
25)Om varningslampan
blinkar, bör motoroljan bytas ut så snart som möjligt och inte mer än 500 km efter det att lampan först tändes.
Underlåtenhet att följa information som den som anges ovan kan orsaka allvarliga skador på motorn och göra så att tillverkarens garanti
upphör att gälla. Kom ihåg att varningslampan inte säger något om mängden motorolja som finns i motorn. Om den börjar blinka, ska du
därför inte fylla på med mer olja.
26)Om symbolen skulle börja blinka under körningen, vänd dig till Fiats servicenät.
27)Körhastigheten bör anpassas till den aktuella trafiksituationen, väderleken och gällande vägtrafikförordningar. Observera att det går att
stänga av motorn även om varningslampan för partikelfiltret lyser. Frekventa avbrott av regenereringsprocessen kan också leda till att
motoroljan försämras snabbare. Därför bör man vänta tills symbolen slocknar innan man stänger av motorn enligt indikationerna ovan. Det
rekommenderas att avsluta regenereringen av partikelfiltret med stillastående fordon.
Gröna varningslampor
Varningslampa Innebörd
grönAKTIVERING AV DEN ELEKTRISKA SERVOSTYRNINGEN "DUALDRIVE"
Ordet CITY tänds när du sätter på den elektriska servostyrningen "Dualdrive" genom att trycka på
motsvarande styrknapp. När knappen trycks ned igen, slocknar CITY-indikationen.
grönOMSTÄLLNING TILL BENSIN
(endast för LPG-versioner)
Varningslampan tänds när motorn är matad med bensin.
64
LÄR KÄNNA INSTRUMENTPANELEN

Varningslampa Innebörd
grönPOSITIONSLJUS OCH HALVLJUS
Varningslampan tänds när positionsljuset eller halvljuset sätts på.
Denna funktion gör att ljusen kan vara på i 30, 60 eller 90 sekunder efter att ha ställt tändningsnyckeln på
STOP (funktion "Follow me home").
grönDIMLJUS
Varningslampan tänds samtidigt som dimstrålkastaren tänds.
grönVÄNSTER KÖRRIKTNINGSVISARE
Varningslampan tänds när du trycker körriktningsvisarspak en nedåt (blinkers) eller tillsammans med höger
körriktningsvisare, när du trycker på knappen för varningsljusen.
grönHÖGER KÖRRIKTNINGSVISARE
Varningslampan tänds när du trycker körriktningsvisarspaken (blinkers) uppåt eller tillsammans med vänster
blinkers, när du trycker ner knappen för varningsljusen.
Blå varningslampor
Varningslampa Innebörd
blåHELLJUS
Varningslampan tänds samtidigt som helljuset tänds.
65

SYMBOLER SOM VISAS PÅ DISPLAYEN
Symbol Innebörd
rödDÅLIGT STÄNGD MOTORHUV
Symbolen tänds när motorhuven inte är riktigt stängd (berörda versioner och marknader). Stäng
motorhuven korrekt.
rödDÅLIGT STÄNGD BAKDÖRR
Symbolen lyser när bakdörren inte är ordentligt stängd (berörda versioner och marknader).
Stäng bakdörren korrekt.
orangeFELFUNKTION MOTOROLJANS TRYCKSENSOR
Symbolen tänds med ett fast sken tillsammans med meddelandet som visas på displayen vid
fel på motorns oljetryckssensor.
orangeFEL PÅ REGNSENSORN
Symbolen tänds vid fel på regnsensorn. Vänd dig till Fiats servicenät så snart som möjligt.
orangeBRÄNSLELÅSSYSTEMETS AKTIVERING
Symbolen tänds vid aktivering av bränslelåssystemet.
För återaktiveringsproceduren av bränslelåssystemet, se beskrivningen i avsnittet
"Bränslelåssystem" i kapitlet "I nödläge". Om det inte är möjligt att återställa
bränsleförsörjningen, vänd dig till Fiats servicenät.
orangeFEL PÅ BRÄNSLELÅSSYSTEMET
Symbolen tänds vid fel på bränslelåssystemet. Vänd dig till Fiats servicenät så snart som
möjligt.
orangeFEL PÅ START&STOP-SYSTEMET
(berörda versioner och marknader)
Symbolen tänds för att signalera fel på Start&Stop-systemet. På displayen visas ett särskilt
meddelande. Vänd dig till Fiats servicenät så snart som möjligt.
66
LÄR KÄNNA INSTRUMENTPANELEN

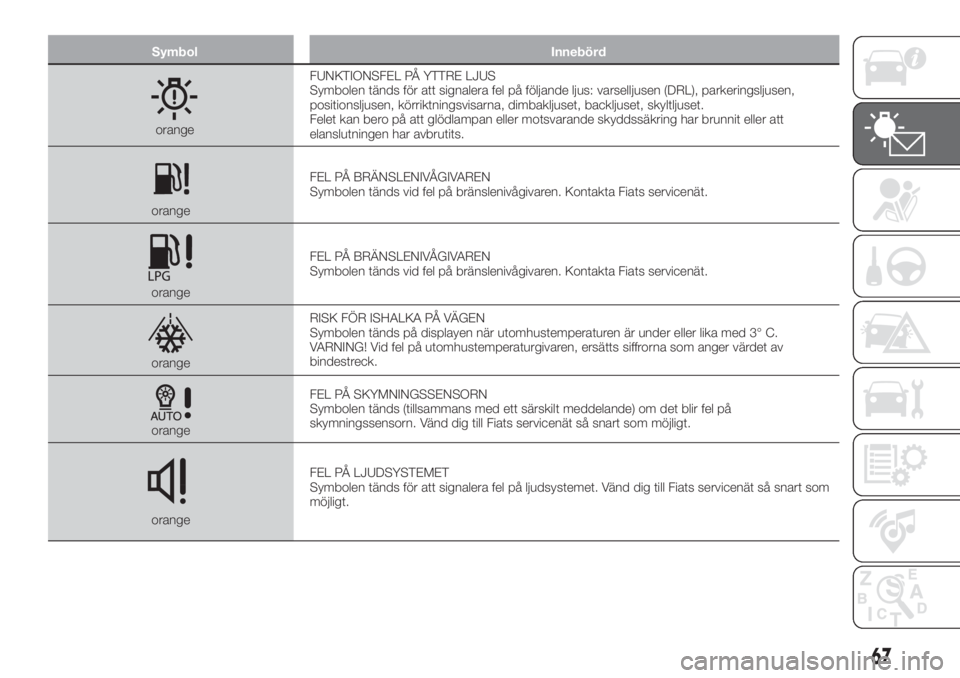

Symbol Innebörd
orangeFUNKTIONSFEL PÅ YTTRE LJUS
Symbolen tänds för att signalera fel på följande ljus: varselljusen (DRL), parkeringsljusen,
positionsljusen, körriktningsvisarna, dimbakljuset, backljuset, skyltljuset.
Felet kan bero på att glödlampan eller motsvarande skyddssäkring har brunnit eller att
elanslutningen har avbrutits.
orangeFEL PÅ BRÄNSLENIVÅGIVAREN
Symbolen tänds vid fel på bränslenivågivaren. Kontakta Fiats servicenät.
orangeFEL PÅ BRÄNSLENIVÅGIVAREN
Symbolen tänds vid fel på bränslenivågivaren. Kontakta Fiats servicenät.
orangeRISK FÖR ISHALKA PÅ VÄGEN
Symbolen tänds på displayen när utomhustemperaturen är under eller lika med 3° C.
VARNING! Vid fel på utomhustemperaturgivaren, ersätts siffrorna som anger värdet av
bindestreck.
orangeFEL PÅ SKYMNINGSSENSORN
Symbolen tänds (tillsammans med ett särskilt meddelande) om det blir fel på
skymningssensorn. Vänd dig till Fiats servicenät så snart som möjligt.
orangeFEL PÅ LJUDSYSTEMET
Symbolen tänds för att signalera fel på ljudsystemet. Vänd dig till Fiats servicenät så snart som
möjligt.
67

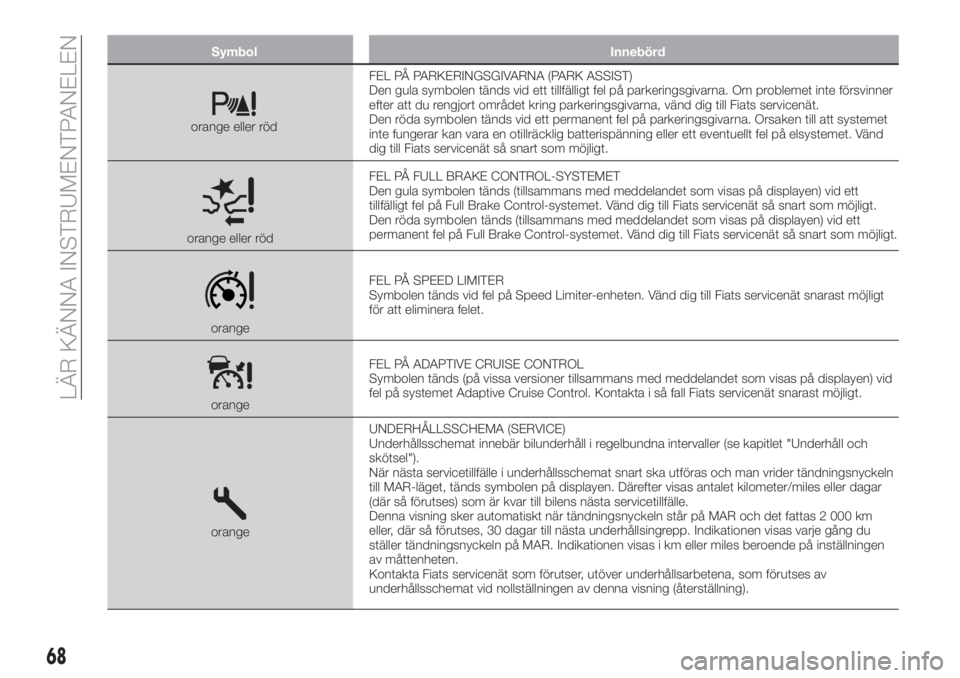

Symbol Innebörd
orange eller rödFEL PÅ PARKERINGSGIVARNA (PARK ASSIST)
Den gula symbolen tänds vid ett tillfälligt fel på parkeringsgivarna. Om problemet inte försvinner
efter att du rengjort området kring parkeringsgivarna, vänd dig till Fiats servicenät.
Den röda symbolen tänds vid ett permanent fel på parkeringsgivarna. Orsaken till att systemet
inte fungerar kan vara en otillräcklig batterispänning eller ett eventuellt fel på elsystemet. Vänd
dig till Fiats servicenät så snart som möjligt.
orange eller rödFEL PÅ FULL BRAKE CONTROL-SYSTEMET
Den gula symbolen tänds (tillsammans med meddelandet som visas på displayen) vid ett
tillfälligt fel på Full Brake Control-systemet. Vänd dig till Fiats servicenät så snart som möjligt.
Den röda symbolen tänds (tillsammans med meddelandet som visas på displayen) vid ett
permanent fel på Full Brake Control-systemet. Vänd dig till Fiats servicenät så snart som möjligt.
orangeFEL PÅ SPEED LIMITER
Symbolen tänds vid fel på Speed Limiter-enheten. Vänd dig till Fiats servicenät snarast möjligt
för att eliminera felet.
orangeFEL PÅ ADAPTIVE CRUISE CONTROL
Symbolen tänds (på vissa versioner tillsammans med meddelandet som visas på displayen) vid
fel på systemet Adaptive Cruise Control. Kontakta i så fall Fiats servicenät snarast möjligt.
orangeUNDERHÅLLSSCHEMA (SERVICE)
Underhållsschemat innebär bilunderhåll i regelbundna intervaller (se kapitlet "Underhåll och
skötsel").
När nästa servicetillfälle i underhållsschemat snart ska utföras och man vrider tändningsnyckeln
till MAR-läget, tänds symbolen på displayen. Därefter visas antalet kilometer/miles eller dagar
(där så förutses) som är kvar till bilens nästa servicetillfälle.
Denna visning sker automatiskt när tändningsnyckeln står på MAR och det fattas 2 000 km
eller, där så förutses, 30 dagar till nästa underhållsingrepp. Indikationen visas varje gång du
ställer tändningsnyckeln på MAR. Indikationen visas i km eller miles beroende på inställningen
av måttenheten.
Kontakta Fiats servicenät som förutser, utöver underhållsarbetena, som förutses av
underhållsschemat vid nollställningen av denna visning (återställning).
68
LÄR KÄNNA INSTRUMENTPANELEN

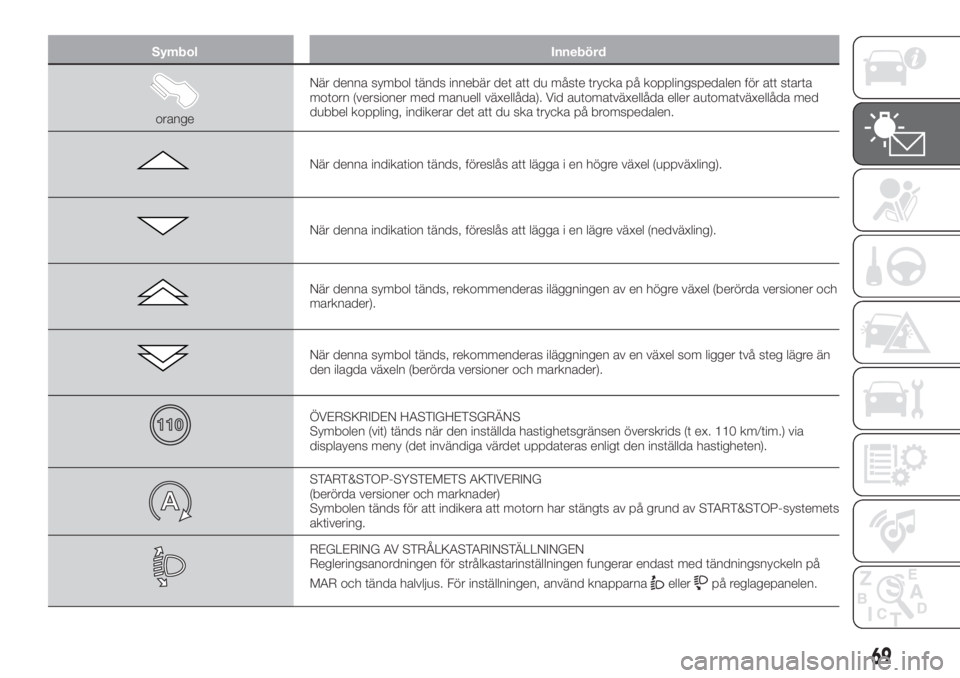

Symbol Innebörd
orangeNär denna symbol tänds innebär det att du måste trycka på kopplingspedalen för att starta
motorn (versioner med manuell växellåda). Vid automatväxellåda eller automatväxellåda med
dubbel koppling, indikerar det att du ska trycka på bromspedalen.
När denna indikation tänds, föreslås att lägga i en högre växel (uppväxling).
När denna indikation tänds, föreslås att lägga i en lägre växel (nedväxling).
När denna symbol tänds, rekommenderas iläggningen av en högre växel (berörda versioner och
marknader).
När denna symbol tänds, rekommenderas iläggningen av en växel som ligger två steg lägre än
den ilagda växeln (berörda versioner och marknader).
ÖVERSKRIDEN HASTIGHETSGRÄNS
Symbolen (vit) tänds när den inställda hastighetsgränsen överskrids (t ex. 110 km/tim.) via
displayens meny (det invändiga värdet uppdateras enligt den inställda hastigheten).
START&STOP-SYSTEMETS AKTIVERING
(berörda versioner och marknader)
Symbolen tänds för att indikera att motorn har stängts av på grund av START&STOP-systemets
aktivering.
REGLERING AV STRÅLKASTARINSTÄLLNINGEN
Regleringsanordningen för strålkastarinställningen fungerar endast med tändningsnyckeln på
MAR och tända halvljus. För inställningen, använd knapparna
ellerpå reglagepanelen.
69

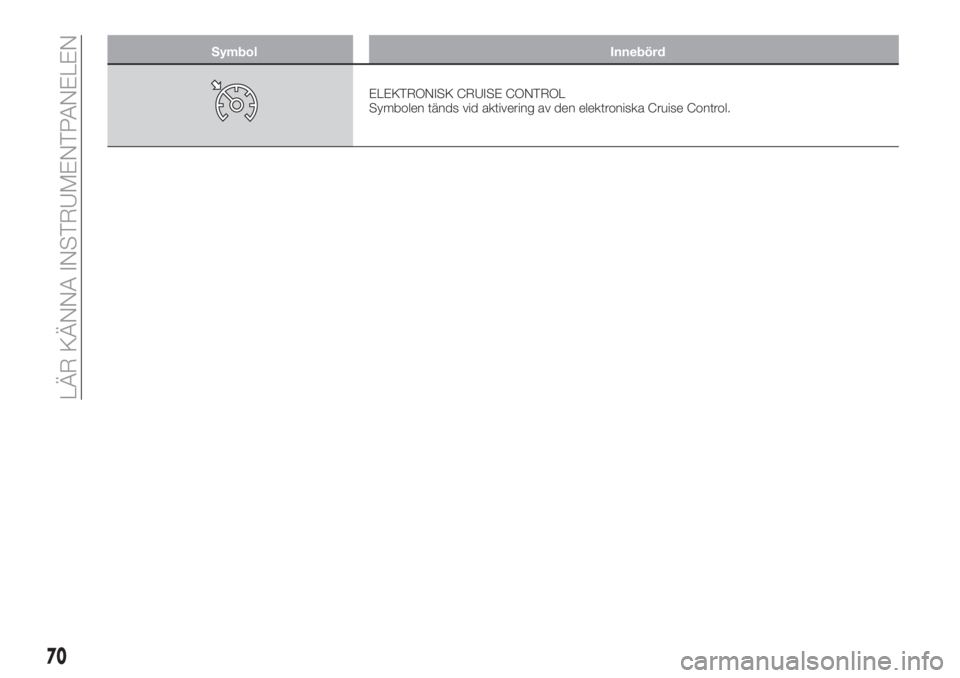

Symbol Innebörd
ELEKTRONISK CRUISE CONTROL
Symbolen tänds vid aktivering av den elektroniska Cruise Control.
