Respektera de lokala
hastighetsgränserna för bil med släp. I
samtliga fall får inte max. hastigheten
överstiga 100 km/tim.
En eventuell elektrisk broms ska
försörjas direkt av batteriet med en
kabel med ett tvärsnitt på minst 2,5 mm
2.
Utöver överbryggningskopplingarna kan
endast en elkabel för en eventuell
elektrisk broms och en kabel för släpets
invändiga belysning kopplas till bilens
elsystem med en effekt som inte
överstiger 15 W. Utför anslutningen
med hjälp av den förberedda
styrenheten. Använd en batterikabel
med ett tvärsnitt på minst 2,5 mm
2.
OBSERVERA! Användningen av extra
hjälputrustning som inte är utvändiga
lampor (t ex. elektrisk broms) ska
användas med motorn igång.
MONTERA DRAGÖGLAN
Vänd dig till Fiats servicenät för att få
dragkroken installerad.
VARNING
134)Bilens ABS-system har ingen inverkan
på släpets bromssystem. Var därför
försiktig på halt väglag.135)Ändra absolut inte på bilens
bromssystem för att styra släpets broms.
Släpets bromssystem skall vara helt
fristående från bilens hydraulsystem.
TANKA BILEN
136) 137) 138)
Innan du tankar ska du försäkra dig om
att bränsletypen är rätt.
Stäng av motorn innan du tankar.
BENSINMOTORER
Använd enbart blyfri bensin 95 R.O.N.
(Standard EN 228)
DIESELMOTORER
60)
Använd endast fordonsdiesel (standard
EN590).
Om man använder eller låter bilen stå
parkerad i bergsområden/kalla trakter
under en längre tid, rekommenderar vi
att man fyller på med dieselbränsle som
finns tillgänglig på plats. I denna
situation rekommenderas det även att
bibehålla i tanken en mängd bränsle
som överstiger 50 % av den totala
kapaciteten.
TANKNING
För att säkra att tanken fyllts helt och
hållet gör man två påfyllningar efter att
tankpistolen har utlösts för första
gången.
135

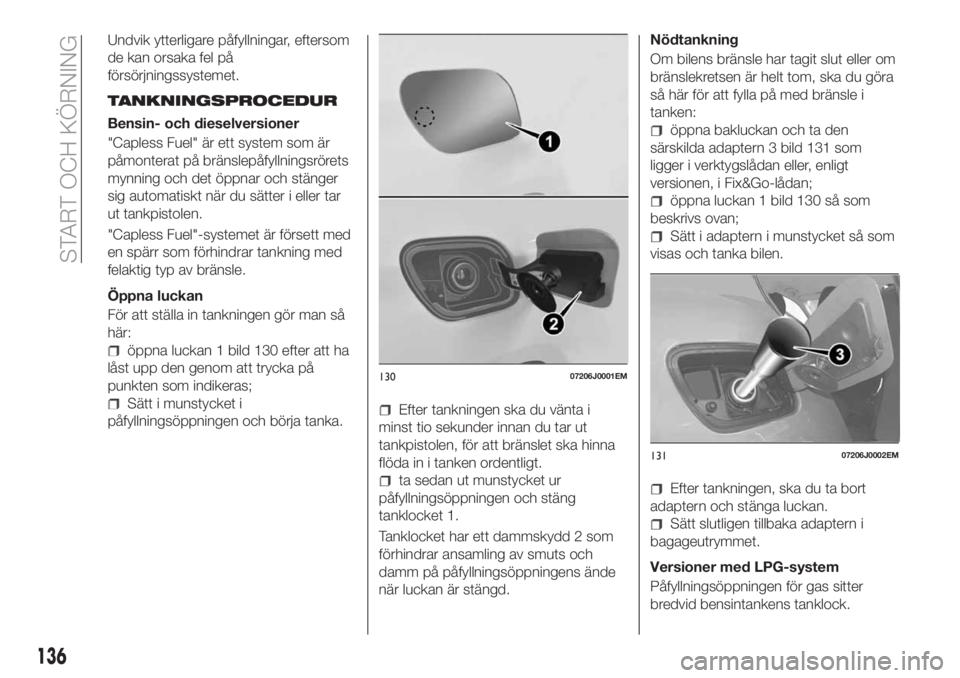

Undvik ytterligare påfyllningar, eftersom
de kan orsaka fel på
försörjningssystemet.
TANKNINGSPROCEDUR
Bensin- och dieselversioner
"Capless Fuel" är ett system som är
påmonterat på bränslepåfyllningsrörets
mynning och det öppnar och stänger
sig automatiskt när du sätter i eller tar
ut tankpistolen.
"Capless Fuel"-systemet är försett med
en spärr som förhindrar tankning med
felaktig typ av bränsle.
Öppna luckan
För att ställa in tankningen gör man så
här:
öppna luckan 1 bild 130 efter att ha
låst upp den genom att trycka på
punkten som indikeras;
Sätt i munstycket i
påfyllningsöppningen och börja tanka.Efter tankningen ska du vänta i
minst tio sekunder innan du tar ut
tankpistolen, för att bränslet ska hinna
flöda in i tanken ordentligt.
ta sedan ut munstycket ur
påfyllningsöppningen och stäng
tanklocket 1.
Tanklocket har ett dammskydd 2 som
förhindrar ansamling av smuts och
damm på påfyllningsöppningens ände
när luckan är stängd.Nödtankning
Om bilens bränsle har tagit slut eller om
bränslekretsen är helt tom, ska du göra
så här för att fylla på med bränsle i
tanken:
öppna bakluckan och ta den
särskilda adaptern 3 bild 131 som
ligger i verktygslådan eller, enligt
versionen, i Fix&Go-lådan;
öppna luckan 1 bild 130 så som
beskrivs ovan;
Sätt i adaptern i munstycket så som
visas och tanka bilen.
Efter tankningen, ska du ta bort
adaptern och stänga luckan.
Sätt slutligen tillbaka adaptern i
bagageutrymmet.

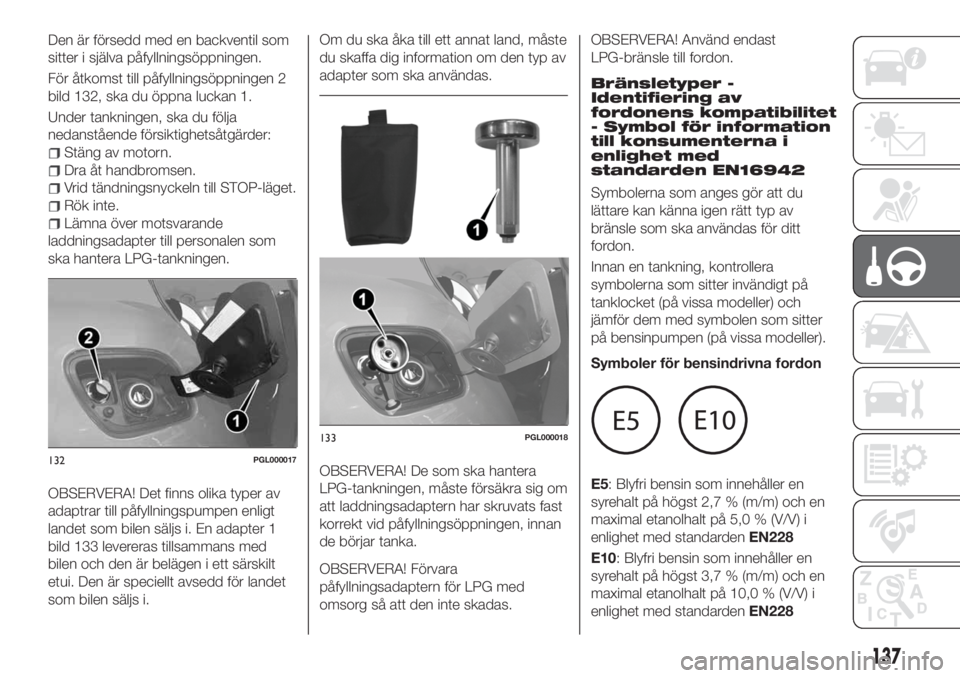

Versioner med LPG-system
Påfyllningsöppningen för gas sitter
bredvid bensintankens tanklock.
13007206J0001EM
13107206J0002EM
136
START OCH KÖRNING

Den är försedd med en backventil som
sitter i själva påfyllningsöppningen.
För åtkomst till påfyllningsöppningen 2
bild 132, ska du öppna luckan 1.
Under tankningen, ska du följa
nedanstående försiktighetsåtgärder:
Stäng av motorn.
Dra åt handbromsen.
Vrid tändningsnyckeln till STOP-läget.
Rök inte.
Lämna över motsvarande
laddningsadapter till personalen som
ska hantera LPG-tankningen.
OBSERVERA! Det finns olika typer av
adaptrar till påfyllningspumpen enligt
landet som bilen säljs i. En adapter 1
bild 133 levereras tillsammans med
bilen och den är belägen i ett särskilt
etui. Den är speciellt avsedd för landet
som bilen säljs i.Om du ska åka till ett annat land, måste
du skaffa dig information om den typ av
adapter som ska användas.
OBSERVERA! De som ska hantera
LPG-tankningen, måste försäkra sig om
att laddningsadaptern har skruvats fast
korrekt vid påfyllningsöppningen, innan
de börjar tanka.
OBSERVERA! Förvara
påfyllningsadaptern för LPG med
omsorg så att den inte skadas.OBSERVERA! Använd endast
LPG-bränsle till fordon.
Bränsletyper -
Identifiering av
fordonens kompatibilitet
- Symbol för information
till konsumenterna i
enlighet med
standarden EN16942
Symbolerna som anges gör att du
lättare kan känna igen rätt typ av
bränsle som ska användas för ditt
fordon.
Innan en tankning, kontrollera
symbolerna som sitter invändigt på
tanklocket (på vissa modeller) och
jämför dem med symbolen som sitter
på bensinpumpen (på vissa modeller).
Symboler för bensindrivna fordon
E5: Blyfri bensin som innehåller en
syrehalt på högst 2,7 % (m/m) och en
maximal etanolhalt på 5,0 % (V/V) i
enlighet med standardenEN228
E10: Blyfri bensin som innehåller en
syrehalt på högst 3,7 % (m/m) och en
maximal etanolhalt på 10,0 % (V/V) i
enlighet med standardenEN228
132PGL000017
133PGL000018
137

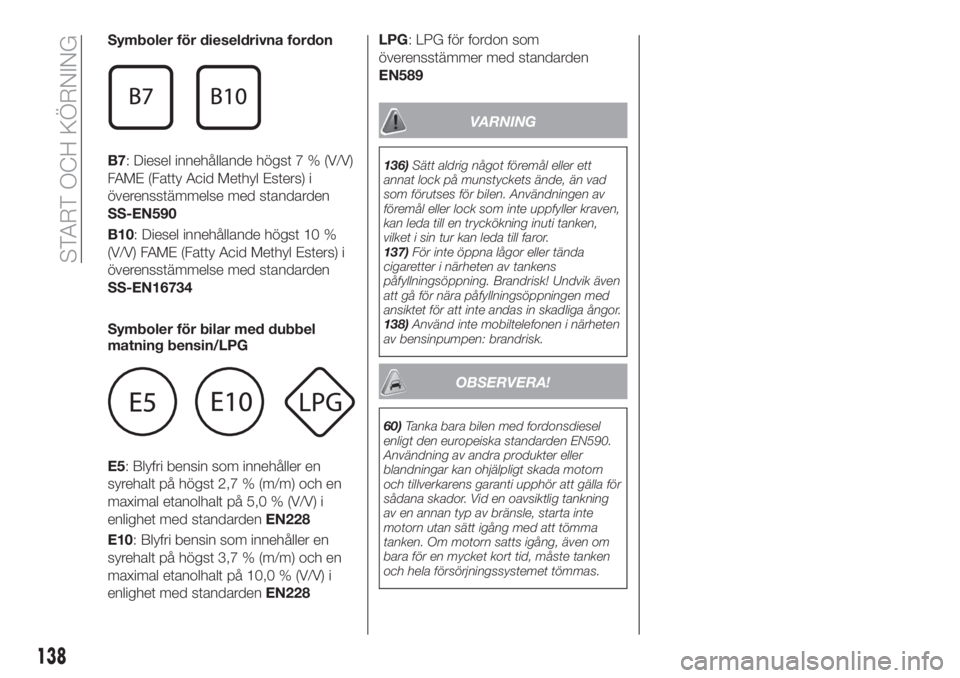

Symboler för dieseldrivna fordon
B7: Diesel innehållande högst 7 % (V/V)
FAME (Fatty Acid Methyl Esters) i
överensstämmelse med standarden
SS-EN590
B10: Diesel innehållande högst 10 %
(V/V) FAME (Fatty Acid Methyl Esters) i
överensstämmelse med standarden
SS-EN16734
Symboler för bilar med dubbel
matning bensin/LPG
E5: Blyfri bensin som innehåller en
syrehalt på högst 2,7 % (m/m) och en
maximal etanolhalt på 5,0 % (V/V) i
enlighet med standardenEN228
E10: Blyfri bensin som innehåller en
syrehalt på högst 3,7 % (m/m) och en
maximal etanolhalt på 10,0 % (V/V) i
enlighet med standardenEN228LPG: LPG för fordon som
överensstämmer med standarden
EN589
VARNING
136)Sätt aldrig något föremål eller ett
annat lock på munstyckets ände, än vad
som förutses för bilen. Användningen av
föremål eller lock som inte uppfyller kraven,
kan leda till en tryckökning inuti tanken,
vilket i sin tur kan leda till faror.
137)För inte öppna lågor eller tända
cigaretter i närheten av tankens
påfyllningsöppning. Brandrisk! Undvik även
att gå för nära påfyllningsöppningen med
ansiktet för att inte andas in skadliga ångor.
138)Använd inte mobiltelefonen i närheten
av bensinpumpen: brandrisk.
OBSERVERA!
60)Tanka bara bilen med fordonsdiesel
enligt den europeiska standarden EN590.
Användning av andra produkter eller
blandningar kan ohjälpligt skada motorn
och tillverkarens garanti upphör att gälla för
sådana skador. Vid en oavsiktlig tankning
av en annan typ av bränsle, starta inte
motorn utan sätt igång med att tömma
tanken. Om motorn satts igång, även om
bara för en mycket kort tid, måste tanken
och hela försörjningssystemet tömmas.
138
START OCH KÖRNING

I NÖDLÄGE
Ett punkterat däck eller en glödlampa
som slocknat?
Ibland kan det hända att något stör vår
resa.
Sidorna som gäller nödsituationer kan
vara till hjälp för att självständigt och i
lugn och ro klara av kritiska situationer.
I nödlägen bör man ringa det
gratisnummer som står angivet i
garantihäftet.
Du kan även ringa det universella
gratisnumret för information om
närmaste serviceverkstaden i Fiats
servicenät.VARNINGSLJUS.............140
BYTA LAMPA...............140
BYTE AV SÄKRINGAR.........150
BYTA HJUL................157
FIX&GO AUTOMATIC-SATS.....162
NÖDSTART................164
BRÄNSLELÅSSYSTEM........166
AUTOMATVÄXEL............168
AUTOMATVÄXELLÅDA MED
DUBBEL KOPPLING.........169
BOGSERA BILEN............171
139

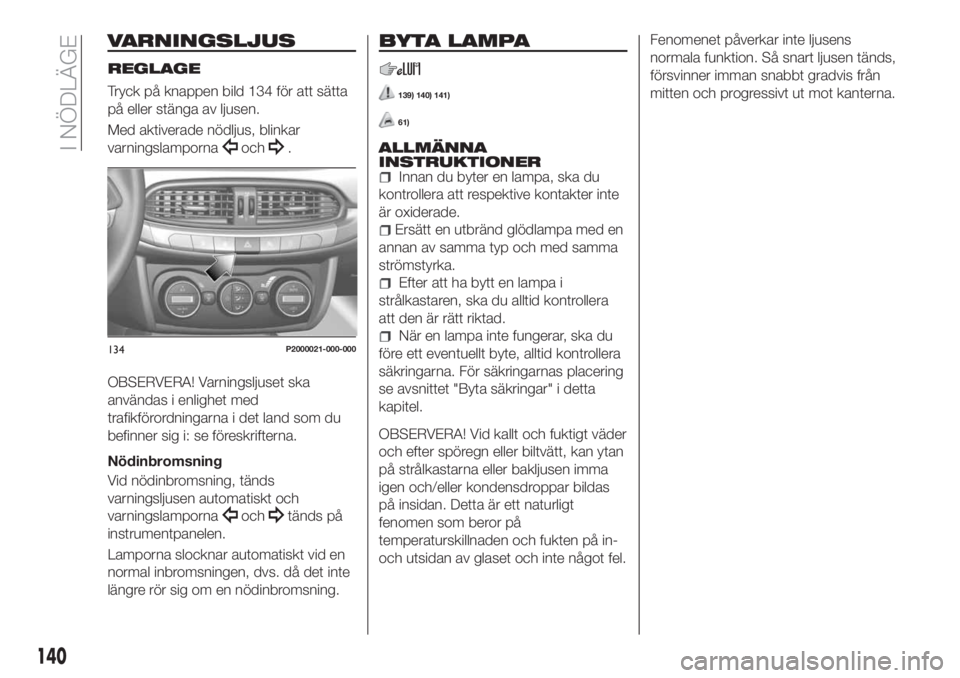

VARNINGSLJUS
REGLAGE
Tryck på knappen bild 134 för att sätta
på eller stänga av ljusen.
Med aktiverade nödljus, blinkar
varningslamporna
och.
OBSERVERA! Varningsljuset ska
användas i enlighet med
trafikförordningarna i det land som du
befinner sig i: se föreskrifterna.
Nödinbromsning
Vid nödinbromsning, tänds
varningsljusen automatiskt och
varningslamporna
ochtänds på
instrumentpanelen.
Lamporna slocknar automatiskt vid en
normal inbromsningen, dvs. då det inte
längre rör sig om en nödinbromsning.
BYTA LAMPA
139) 140) 141)
61)
ALLMÄNNA
INSTRUKTIONER
Innan du byter en lampa, ska du
kontrollera att respektive kontakter inte
är oxiderade.
Ersätt en utbränd glödlampa med en
annan av samma typ och med samma
strömstyrka.
Efter att ha bytt en lampa i
strålkastaren, ska du alltid kontrollera
att den är rätt riktad.
När en lampa inte fungerar, ska du
före ett eventuellt byte, alltid kontrollera
säkringarna. För säkringarnas placering
se avsnittet "Byta säkringar" i detta
kapitel.
OBSERVERA! Vid kallt och fuktigt väder
och efter spöregn eller biltvätt, kan ytan
på strålkastarna eller bakljusen imma
igen och/eller kondensdroppar bildas
på insidan. Detta är ett naturligt
fenomen som beror på
temperaturskillnaden och fukten på in-
och utsidan av glaset och inte något fel.Fenomenet påverkar inte ljusens
normala funktion. Så snart ljusen tänds,
försvinner imman snabbt gradvis från
mitten och progressivt ut mot kanterna.
134P2000021-000-000
140
I NÖDLÄGE

TYPER AV LAMPOR
På bilen finns följande typer av lampor installerade:
Lampor helt av glas (typ 1): de är tryckmonterade. Dra rakt ut för att
ta bort lampan.
Lampor med bajonettfattning (typ 2): för att dra ut dem från
lamphållaren, tryck på glödlampan och vrid den moturs och avlägsna
den sedan.
Halogena lampor (typ 3): för att ta ut lampan, dra i kontaktdonet.
Halogena lampor (typ 4): för att ta ut lampan, vrid den moturs.
Lampor med Xenon-gasurladdning (typ 5):
(berörda versioner och marknader)
kontakta Fiats servicenät för att ta ut lampan.
141

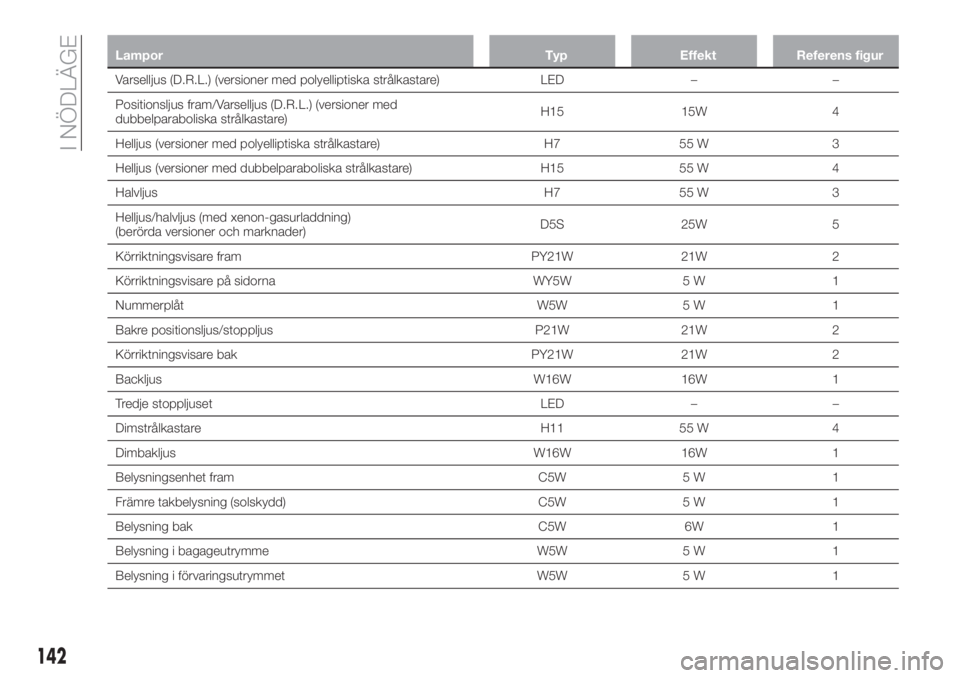

Lampor Typ Effekt Referens figur
Varselljus (D.R.L.) (versioner med polyelliptiska strålkastare) LED – –
Positionsljus fram/Varselljus (D.R.L.) (versioner med
dubbelparaboliska strålkastare)H15 15W 4
Helljus (versioner med polyelliptiska strålkastare) H7 55 W 3
Helljus (versioner med dubbelparaboliska strålkastare) H15 55 W 4
Halvljus H7 55 W 3
Helljus/halvljus (med xenon-gasurladdning)
(berörda versioner och marknader)D5S 25W 5
Körriktningsvisare fram PY21W 21W 2
Körriktningsvisare på sidorna WY5W 5 W 1
Nummerplåt W5W 5 W 1
Bakre positionsljus/stoppljus P21W 21W 2
Körriktningsvisare bak PY21W 21W 2
Backljus W16W 16W 1
Tredje stoppljuset LED – –
Dimstrålkastare H11 55 W 4
Dimbakljus W16W 16W 1
Belysningsenhet fram C5W 5 W 1
Främre takbelysning (solskydd) C5W 5 W 1
Belysning bak C5W 6W 1
Belysning i bagageutrymme W5W 5 W 1
Belysning i förvaringsutrymmet W5W 5 W 1
