Det är dock nödvändigt att hålla ett
maximalt avstånd mellan magen och
ratten.
Bältesbandet får inte ha snott sig. Den
övre delen av bältet ska ligga mot axeln
och diagonalt över bröstkorgen. Den
undre delen av säkerhetsbältet ska
ligga an mot höften bild 94 och inte mot
passagerarens mage. Använd inte
andra anordningar (klämmor, hållare,
osv.) som gör att bältena inte ligger tätt
mot kroppen.
Varje säkerhetsbälte skall användas av
en enda person. Transportera inte barn
i knät med säkerhetsbältet för att
skydda båda två bild 95. Fäst inte
något objekt på kroppen med bältet.UNDERHÅLL AV
SÄKERHETSBÄLTEN
Observera följande föreskrifter för ett
korrekt underhåll av säkerhetsbältena:
Använd alltid bältena riktigt
utsträckta och inte snodda. Se till att de
kan löpa fritt utan hinder.
Kontrollera att säkerhetsbältet
fungerar riktigt på följande sätt: spänn
fast säkerhetsbältet och dra i det med
kraft.
Efter en olycka av en viss
allvarlighetsgrad, byt ut det
säkerhetsbälte du använde, även om
det inte verkar skadat. Byt i samtliga fall
ut säkerhetsbältet om
bältesförsträckarna har aktiverats.
Undvik att upprullningsanordningarna
blöts ner: deras korrekta funktion
garanteras endast om de inte infiltrerats
med vatten.
Byt ut säkerhetsbältet när det har
tydliga tecken på förslitning eller skador.
VARNING
76)Bältesförsträckaren kan bara användas
en enda gång. Så snart en försträckare
varit aktiverad ska du vända sig till Fiats
servicenät för att få den utbytt.
93F1B0107C
94F1B0108C
95F1B0109C
87

77)Det är absolut förbjudet att demontera
eller göra ingrepp på säkerhetsbältet eller
bältesförsträckaren. Nödvändiga ingrepp
får endast utföras av kvalificerad och
auktoriserad personal. Kontakta alltid Fiats
servicenät.
78)För ett maximalt skydd, håll ryggstödet
i upprätt läge, luta ryggen ordentligt mot
ryggstödet och se till att säkerhetsbältet
ligger an mot bröstkorgen och höften.
Spänn alltid fast säkerhetsbältena på alla
sittplatser, både i fram- och baksätet! Att
åka utan bälte ökar risken för allvarliga
skador eller livshotande skador vid krock.
79)Om säkerhetsbältet har utsatts för en
kraftig påfrestning, till exempel till följd av
en olycka, måste det helt bytas ut
tillsammans med förankringarna och
fästskruvarna till både förankringarna och
bältesförsträckaren. Även om det inte finns
synliga skador, kan säkerhetsbältet ha
förlorat sin motståndskraft.
OBSERVERA!
37)Åtgärder som innebär stötar, vibrationer
eller lokaliserad uppvärmning (över 100° C i
max. sex timmar) i bältesförsträckarens
område, kan leda till skada eller oönskad
aktivering. Vänd dig till Fiats servicenät om
ingrepp behövs på komponenterna.
SÄKERHETSSYSTEM
FÖR BARN
TRANSPORTERA BARN
PÅ ETT SÄKERT SÄTT
80) 81) 82) 83)
För bästa möjliga skydd vid eventuella
krockar måste alla passagerare sitta ner
och ha säkerhetsbältet fastspänt, även
nyfödda och småbarn!
Denna föreskrift är obligatorisk enligt
direktiv 2003/20/EG i alla länder inom
den Europeiska unionen.
Barn som är kortare än 150 cm, upp till
12 år, ska skyddas med lämpliga
fasthållningsanordningar och ska sitta i
baksätet.
Olycksstatistiken indikerar att baksätet
är den tryggaste platsen för barn.
Jämfört med vuxna har barn ett
proportionellt sett större och tyngre
huvud i förhållande till resten av
kroppen, samtidigt som musklerna och
benstommen inte är helt utvecklade.
Därför krävs det andra system än de
vuxnas säkerhetsbälten för att de ska
hållas kvar på rätt sätt vid en eventuell
krock så att man kan reducera
skadorna till ett minimum vid en krock,
inbromsning eller plötslig rattrörelse.Barn måste sitta säkert och bekvämt.
Kompatibelt med egenskaperna för
bilbarnstolarna som används,
rekommenderar vi dig att du låter
barnen sitta i bakåtvänd bilbarnstol
(minst tills barnet är 3-4 år gammalt),
eftersom det är den mest skyddande
positionen vid en eventuell krock.
Valet av kvarhållningssystemet för barn
som lämpar sig för användningen ska
göras enligt barnets vikt och storlek.
Det finns olika system för kvarhållning
av barn som kan sättas fast i bilen med
säkerhetsbältena eller med fästen
ISOFIX/i-Size.
Vi rekommenderar att du alltid väljer det
kvarhållningssystem som lämpar sig
bäst för barnet. Därför ber vi dig alltid
att läsa drift- och underhållshandboken
som ingår med bilbarnstolen för att vara
säker på att den lämpar sig för barnet i
fråga.
88
SÄKERHET

I Europa, regleras
fasthållningssystemen till barn av
normen ECE-R44 med indelning i fem
viktgrupper:
Viktgrupp Viktområde
Grupp 0 upp till 10 kg
Grupp 0+ upp till 13 kg
Grupp 1 9 - 18 kg
Grupp 2 15 - 25 kg
Viktgrupp 3 22 - 36 kg
Normen ECE-R44 har nyligen
kompletterats av bestämmelsen ECE
R-129, som definierar egenskaperna för
de nya bilbarnstolarna i-Size (se
beskrivningen i avsnittet
"Passagerarsätenas lämplighet för
användning av bilbarnstolar i-Size" för
ytterligare information).
På alla bilbarnstolar ska det sitta en
skylt med uppgifter om godkännandet
tillsammans med kontrollmärke. Skylten
får absolut inte tas bort.
I Lineaccessori MOPAR
®finns det
bilbarnstolar som är lämpliga för varje
viktgrupp. Det rekommenderas att välja
dessa eftersom de konstruerats och
testats specifikt för Fiat-fordon.
OBSERVERA! Vissa universella
bilbarnstolar kräver att man använder
ett tillbehör (bas) som säljs separat av
bilbarnstolstillverkaren för att kunna
installeras i bilen. Därför
rekommenderar FCA att man låter
återförsäljaren, genom en
testmontering, kontrollerar om det
verkligen går att installera den
bilbarnstol man önskar montera i bilen
innan man faktiskt köper den.
MONTERING AV
BILBARNSTOL MED
SÄKERHETSBÄLTEN
Bilbarnstolarna Universal som
installeras med säkerhetsbälten är
typgodkända enligt normen ECE
R44 och är indelade i olika viktgrupper.
84) 85) 86) 87)
OBSERVERA! Figurerna är endast
indikativa för monteringen. Montera
bilbarnstolen enligt instruktionerna som
obligatoriskt ingår med den.
Grupp 0 och 0+
Barn som väger upp till 13 kg bör åka i
bakåtvänd bilbarnstol av den typ som
visas i bild 96 som genom att ge stöd
till barnets huvud, inte utsätter det för
belastningar på nacken vid häftiga
inbromsningar.
Själva bilbarnstolen hålls på plats av
bilens säkerhetsbälten så som indikeras
och ska i sin tur hålla tillbaka barnet
med sina inbyggda säkerhetsbälten.
9606096J0001EM
89

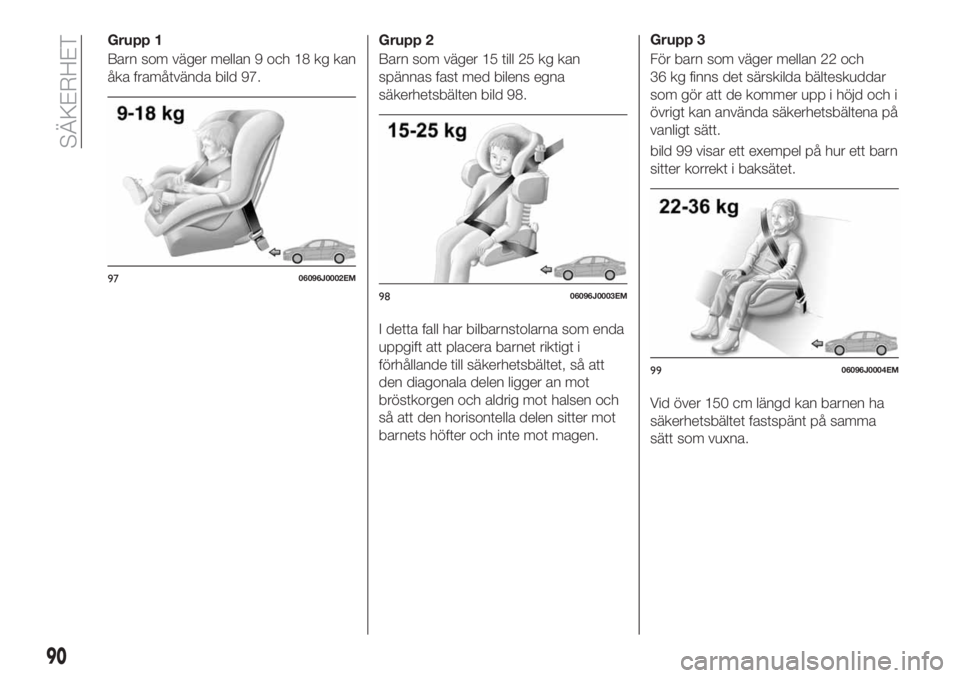

Grupp 1
Barn som väger mellan 9 och 18 kg kan
åka framåtvända bild 97.Grupp 2
Barn som väger 15 till 25 kg kan
spännas fast med bilens egna
säkerhetsbälten bild 98.
I detta fall har bilbarnstolarna som enda
uppgift att placera barnet riktigt i
förhållande till säkerhetsbältet, så att
den diagonala delen ligger an mot
bröstkorgen och aldrig mot halsen och
så att den horisontella delen sitter mot
barnets höfter och inte mot magen.Grupp 3
För barn som väger mellan 22 och
36 kg finns det särskilda bälteskuddar
som gör att de kommer upp i höjd och i
övrigt kan använda säkerhetsbältena på
vanligt sätt.
bild 99 visar ett exempel på hur ett barn
sitter korrekt i baksätet.
Vid över 150 cm längd kan barnen ha
säkerhetsbältet fastspänt på samma
sätt som vuxna.
9706096J0002EM
9806096J0003EM
9906096J0004EM
90
SÄKERHET

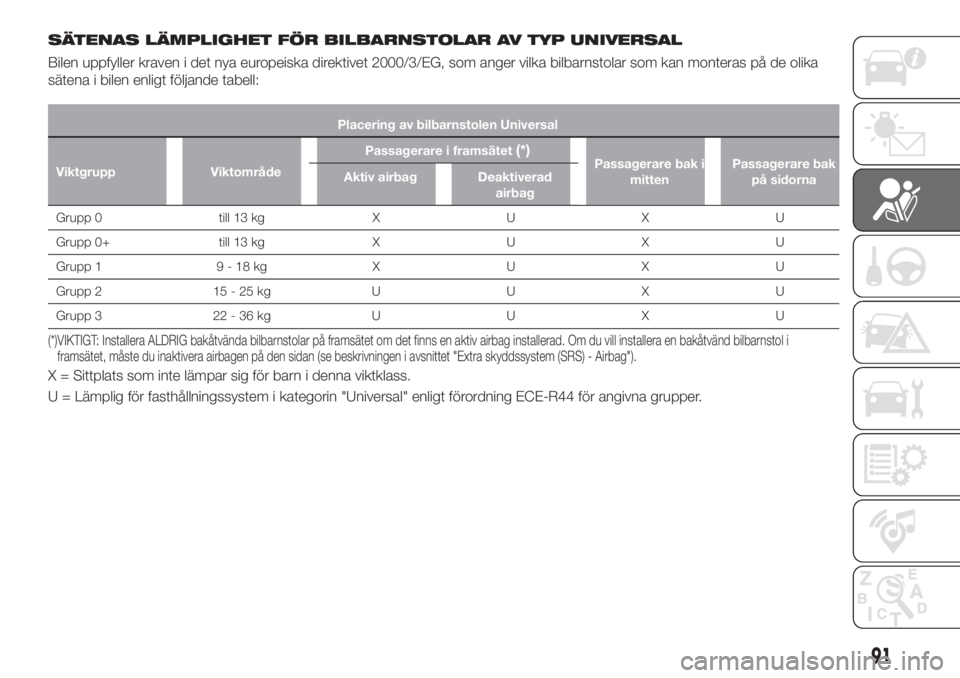

SÄTENAS LÄMPLIGHET FÖR BILBARNSTOLAR AV TYP UNIVERSAL
Bilen uppfyller kraven i det nya europeiska direktivet 2000/3/EG, som anger vilka bilbarnstolar som kan monteras på de olika
sätena i bilen enligt följande tabell:
Placering av bilbarnstolen Universal
Viktgrupp ViktområdePassagerare i framsätet
(*)Passagerare bak i
mittenPassagerare bak
på sidorna Aktiv airbag Deaktiverad
airbag
Grupp 0 till 13 kg X U X U
Grupp 0+ till 13 kg X U X U
Grupp 1 9 - 18 kg X U X U
Grupp 2 15 - 25 kg U U X U
Grupp 3 22 - 36 kg U U X U
(*)VIKTIGT: Installera ALDRIG bakåtvända bilbarnstolar på framsätet om det finns en aktiv airbag installerad. Om du vill installera en bakåtvänd bilbarnstol i
framsätet, måste du inaktivera airbagen på den sidan (se beskrivningen i avsnittet "Extra skyddssystem (SRS) - Airbag").
X = Sittplats som inte lämpar sig för barn i denna viktklass.
U = Lämplig för fasthållningssystem i kategorin "Universal" enligt förordning ECE-R44 för angivna grupper.
91

INSTALLATION AV EN
ISOFIX-BILBARNSTOL
88) 89) 90)
Ytterplatserna i baksätet på bilen
försedda med ISOFIX-fästen för att man
snabbt, lätt och säkert ska kunna
montera en bilbarnstol. ISOFIX-
systemet gör att du kan montera
ISOFIX-systemen för kvarhållning av
barn, utan att använda bilens
säkerhetsbälten, utan genom att direkt
fästa bilbarnstolen med de tre
förankringarna som finns i bilen.
Det går att utföra en blandad montering
av traditionella bilbarnstolar och
Isofix-bilbarnstolar på lika platser i
samma bil.
För att installera en ISOFIX-bilbarnstol,
ska du fästa den vid de två
förankringsanordningarna av metall 1
bild 100 som sitter på baksidan av
ryggstödet. Fäst sedan det övre fästet
på bilbarnstolen vid den särskilda
fästanordningen 2 bild 101som sitter
bakom sätets ryggstöd.
Som ett exempel visas på en bilbarnstol
av typ ISOFIX Universal som täcker
viktgrupp 1 i bild 103.De andra viktgrupperna täcks av
specifika ISOFIX-bilbarnstolar som kan
användas endast om de särskilt har
utprovats för den gällande bilen (se
listan över bilar som bifogas med
bilbarnstolen).
OBSERVERA!bild 103 är endast
indikativ för monteringen. Montera
bilbarnstolen enligt instruktionerna som
obligatoriskt ingår med den.
10006096J0008EM
101P2000179
102F1B0117C
10306096J0007EM
92
SÄKERHET

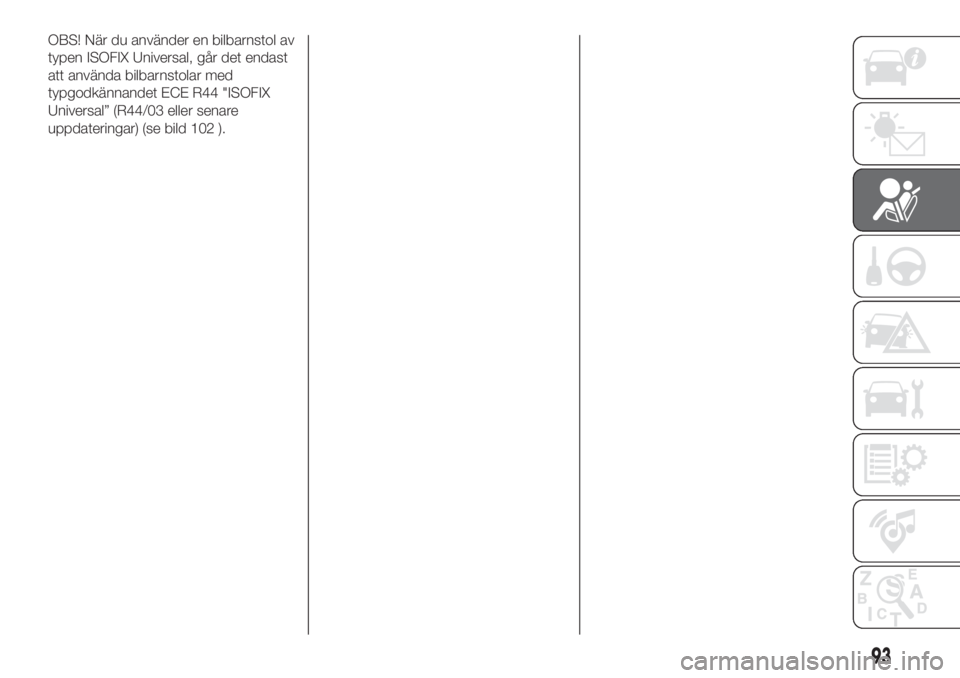

OBS! När du använder en bilbarnstol av
typen ISOFIX Universal, går det endast
att använda bilbarnstolar med
typgodkännandet ECE R44 "ISOFIX
Universal” (R44/03 eller senare
uppdateringar) (se bild 102 ).
93

SÄTENAS LÄMPLIGHET VID ANVÄNDNING AV BILBARNSTOLAR AV TYPEN ISOFIX
ISOFIX-POSITIONER I BILEN
Viktkategorier Måttkategori AnordningPassagerare i
framsätetPassagerare bak
på sidornaPassagerare bak
i mitten
Grupp 0 (upp till 10 kg) E ISO/R1XILX
Grupp 0+ (upp till
13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Grupp 1 (från 9 till
18 kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2XIUF-ILX
B1 ISO/F2XXIUF-ILX
A ISO/F3XIUF-ILX
X ISOFIX-positionen är inte lämplig för ISOFIX-skyddssystemen för barn i denna viktkategori och/eller måttkategori.
IL Lämplig för fasthållningssystemen för barn ISOFIX i kategorin "Specifik för fordonet", "Begränsad" eller "Halvuniversal" som typgodkänts för denna speciella bil.
IL (*) Det går att montera ISOFIX-bilbarnstolen genom att justera framsätet.
IUF Lämpar sig för ISOFIX fasthållningssystem för barn i kategorin Universal, framåtvända och typgodkända för användning i viktgruppen.
94
SÄKERHET
