2018 FIAT TIPO 5DOORS STATION WAGON Drift- och underhållshandbok (in Swedish)

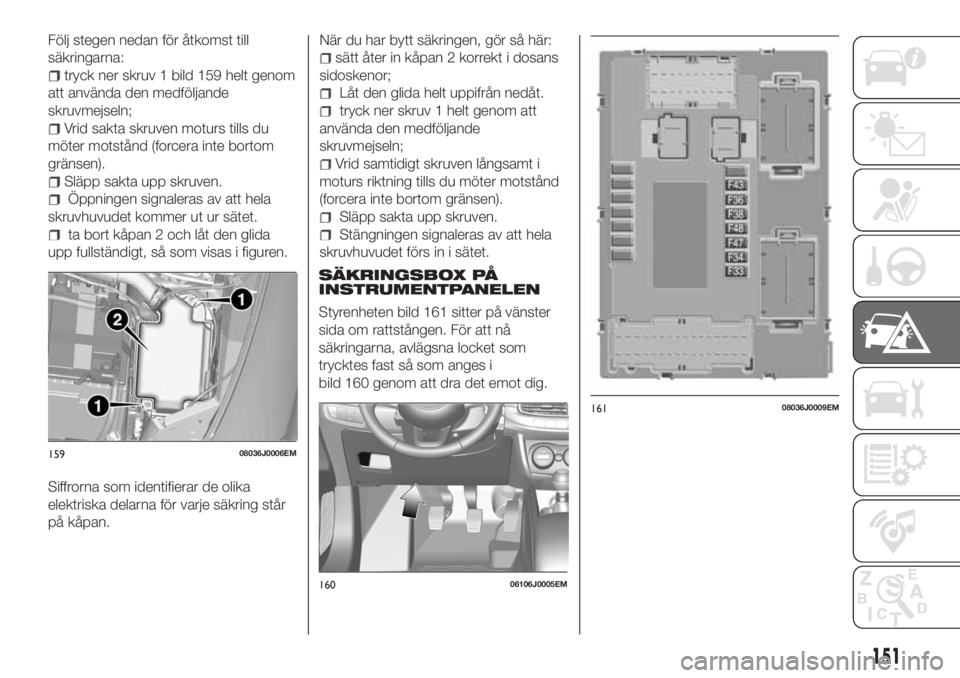

Följ stegen nedan för åtkomst till
säkringarna:
tryck ner skruv 1 bild 159 helt genom
att använda den medföljande
skruvmejseln;
Vrid sakta skruven moturs tills du
möter motstånd (forcera inte bortom
gränsen).
Släpp sakta upp skruven.
Öppningen signaleras av att hela
skruvhuvudet kommer ut ur sätet.
ta bort kåpan 2 och låt den glida
upp fullständigt, så som visas i figuren.
Siffrorna som identifierar de olika
elektriska delarna för varje säkring står
på kåpan.När du har bytt säkringen, gör så här:
sätt åter in kåpan 2 korrekt i dosans
sidoskenor;
Låt den glida helt uppifrån nedåt.
tryck ner skruv 1 helt genom att
använda den medföljande
skruvmejseln;
Vrid samtidigt skruven långsamt i
moturs riktning tills du möter motstånd
(forcera inte bortom gränsen).
Släpp sakta upp skruven.
Stängningen signaleras av att hela
skruvhuvudet förs in i sätet.
SÄKRINGSBOX PÅ
INSTRUMENTPANELEN
Styrenheten bild 161 sitter på vänster
sida om rattstången. För att nå
säkringarna, avlägsna locket som
trycktes fast så som anges i
bild 160 genom att dra det emot dig.
15908036J0006EM
16006106J0005EM
151
16108036J0009EM

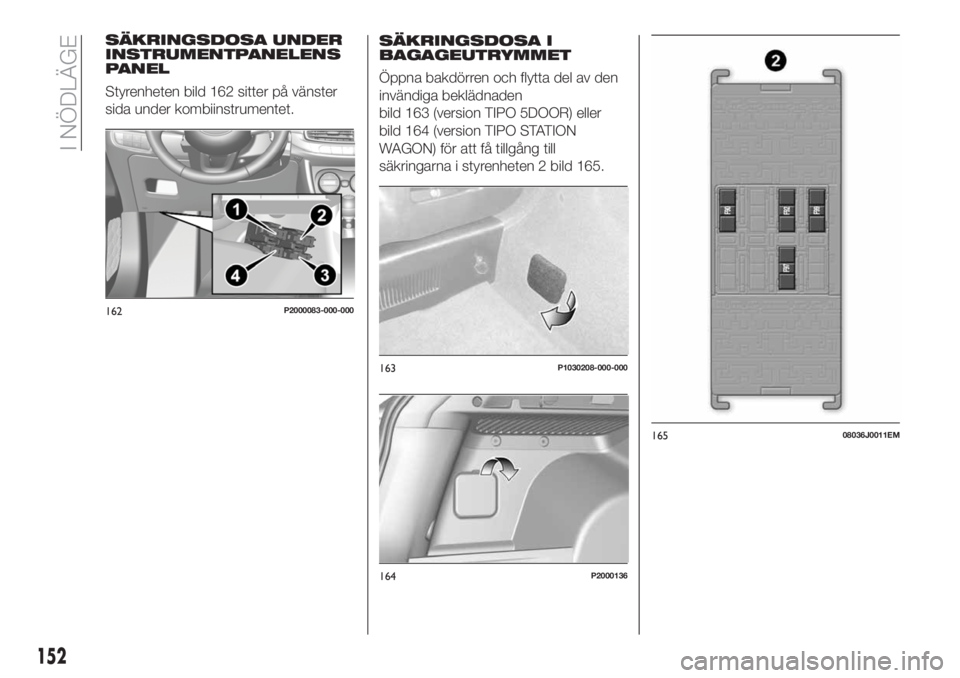

SÄKRINGSDOSA UNDER
INSTRUMENTPANELENS
PANEL
Styrenheten bild 162 sitter på vänster
sida under kombiinstrumentet.
SÄKRINGSDOSA I
BAGAGEUTRYMMET
Öppna bakdörren och flytta del av den
invändiga beklädnaden
bild 163 (version TIPO 5DOOR) eller
bild 164 (version TIPO STATION
WAGON) för att få tillgång till
säkringarna i styrenheten 2 bild 165.
162P2000083-000-000
163P1030208-000-000
164P2000136
152
I NÖDLÄGE
16508036J0011EM

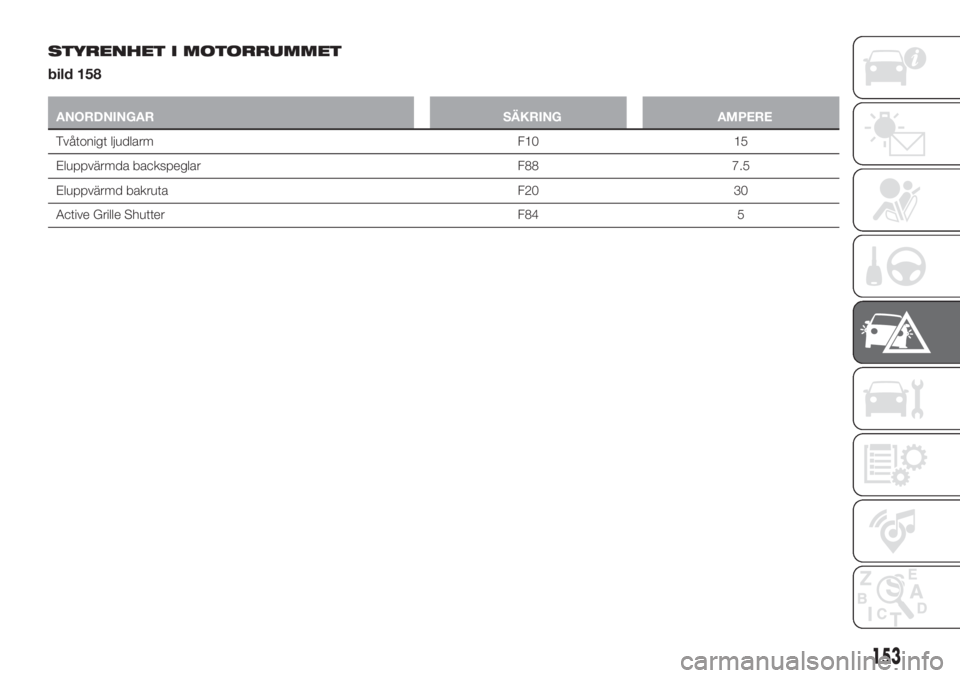

STYRENHET I MOTORRUMMET
bild 158
ANORDNINGAR SÄKRING AMPERE
Tvåtonigt ljudlarm F10 15
Eluppvärmda backspeglar F88 7.5
Eluppvärmd bakruta F20 30
153
Active Grille Shutter F84 5

154
I NÖDLÄGE

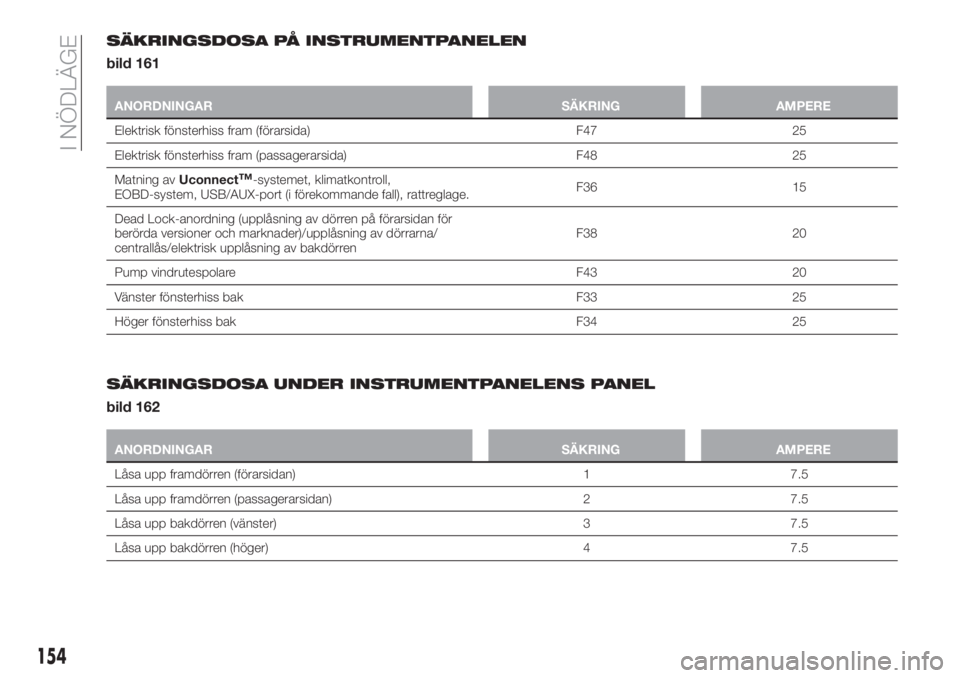

SÄKRINGSDOSA PÅ INSTRUMENTPANELEN
bild 161
ANORDNINGAR SÄKRING AMPERE
Elektrisk fönsterhiss fram (förarsida) F47 25
Elektrisk fönsterhiss fram (passagerarsida) F48 25
Matning avUconnect
™-systemet, klimatkontroll,
EOBD-system, USB/AUX-port (i förekommande fall), rattreglage.F36 15
Dead Lock-anordning (upplåsning av dörren på förarsidan för
berörda versioner och marknader)/upplåsning av dörrarna/
centrallås/elektrisk upplåsning av bakdörrenF38 20
Pump vindrutespolare F43 20
Vänster fönsterhiss bak F33 25
Höger fönsterhiss bak F34 25
SÄKRINGSDOSA UNDER INSTRUMENTPANELENS PANEL
bild 162
ANORDNINGAR SÄKRING AMPERE
Låsa upp framdörren (förarsidan) 1 7.5
Låsa upp framdörren (passagerarsidan) 2 7.5
Låsa upp bakdörren (vänster) 3 7.5
Låsa upp bakdörren (höger) 4 7.5

155

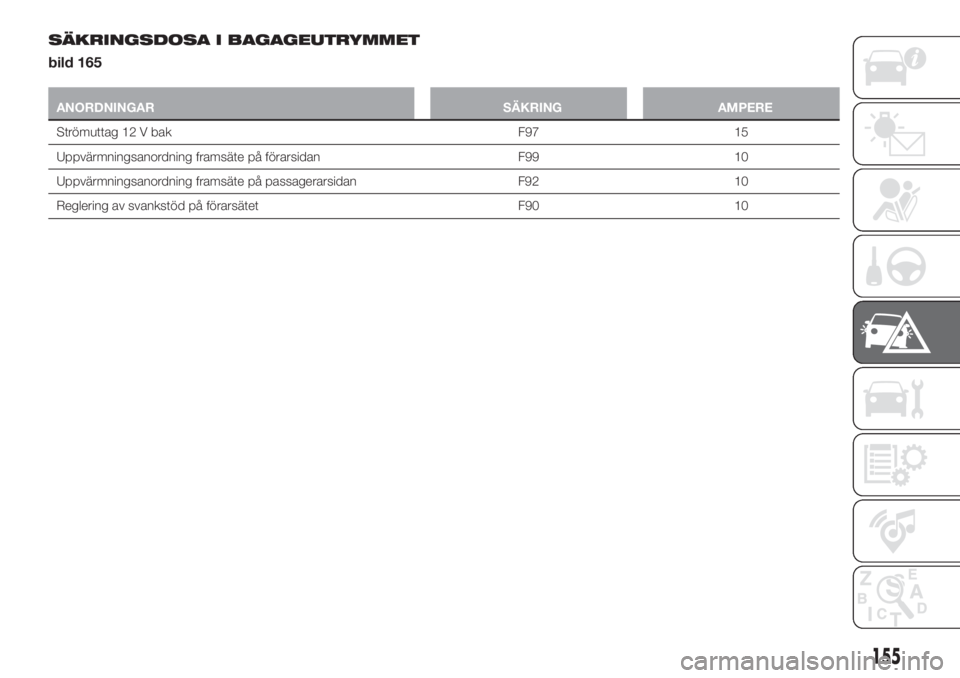

SÄKRINGSDOSA I BAGAGEUTRYMMET
bild 165
ANORDNINGAR SÄKRING AMPERE
Strömuttag 12 V bak F97 15
Uppvärmningsanordning framsäte på förarsidan F99 10
Uppvärmningsanordning framsäte på passagerarsidan F92 10
Reglering av svankstöd på förarsätet F90 10

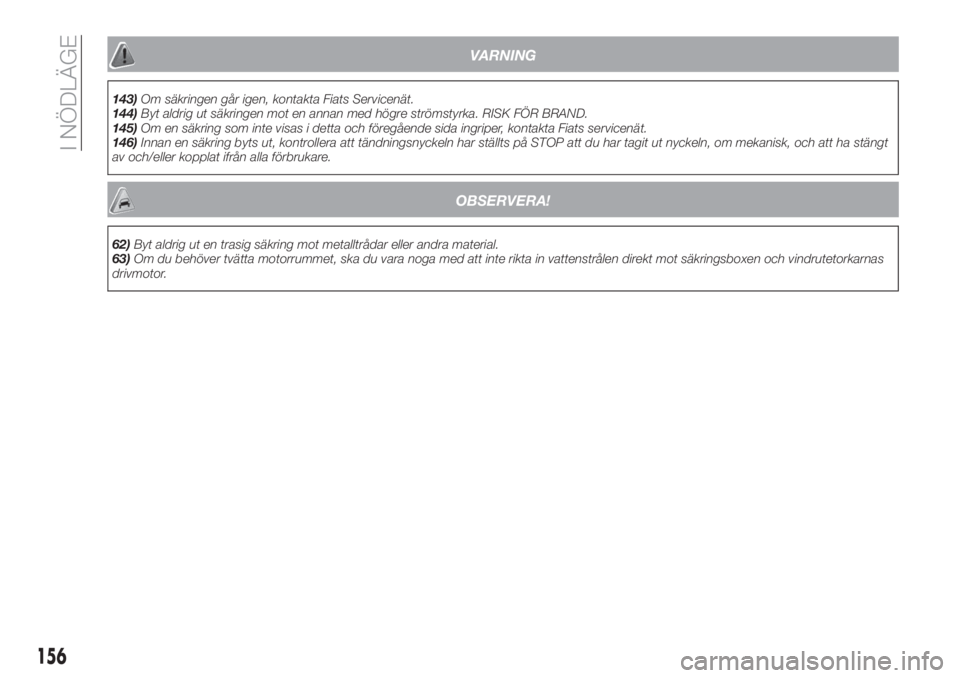

VARNING
143)Om säkringen går igen, kontakta Fiats Servicenät.
144)Byt aldrig ut säkringen mot en annan med högre strömstyrka. RISK FÖR BRAND.
145)Om en säkring som inte visas i detta och föregående sida ingriper, kontakta Fiats servicenät.
146)Innan en säkring byts ut, kontrollera att tändningsnyckeln har ställts på STOP att du har tagit ut nyckeln, om mekanisk, och att ha stängt
av och/eller kopplat ifrån alla förbrukare.
OBSERVERA!
62)Byt aldrig ut en trasig säkring mot metalltrådar eller andra material.
63)Om du behöver tvätta motorrummet, ska du vara noga med att inte rikta in vattenstrålen direkt mot säkringsboxen och vindrutetorkarnas
drivmotor.
156
I NÖDLÄGE

BYTA HJUL
DOMKRAFT
Bra att veta:
Domkraften väger 2,15 kg.
Domkraften kan inte repareras. Vid
skada ska den bytas ut mot en annan
originaldomkraft.
Inget verktyg, förutom veven, kan
monteras på domkraften.
Underhåll
Undvik ansamlingar av smuts på
snäckdreven;
Håll snäckdrevet smort;
Ändra inte domkraften av vilken
orsak som helst.
Då den inte används
När temperaturen är under -40° C;
På sandig eller lerig mark;
På ojämn mark;
På starkt lutande väg;
I extrema klimatförhållanden:
regnstormar, tyfoner, cykloner,
snöstormar, stormar osv.;
Vid direkt kontakt med motorn eller
för reparationer under motorn.
På båtar.
PROCEDUR FÖR BYTE
147) 148) 149) 150) 151) 152)
64) 65)
Gör så här:
stanna fordonet på en plats där den
inte medför trafikfara och där hjulet kan
bytas på ett säkert sätt. Marken skall
helst vara jämn och tillräckligt kompakt.
Stäng av motorn, sätt på
varningsljusen och aktivera
parkeringsbromsen.
Lägg i 1:ans växel eller backväxeln
eller, för versioner med
automatväxellåda (i förekommande fall),
ställ växelspaken i läge P (parkering).
ta på den orangefärgade reflexvästen
innan du kliver ut ur bilen (håll dig till de
gällande normerna i landet du befinner
dig i);
Öppna bagageutrymmet och om du
har installerat en takbox (endast för
versionen TIPO 5DOOR), ska du ta bort
den. Följ beskrivningen i avsnittet
"Takbox" i avsnittet "Lär känna din bil"
(endast för bensin- och dieselversioner).
Lyft bilmattan och fäst den vid
förankringsanordningen på hatthyllan
bild 166 med den särskilda låstungan
(endast för versionen TIPO 5DOOR).
Genom att använda nyckel 4 i
verktygslådan, ska du lossa låshylsan 1
bild 167 (för versionen TIPO 5DOOR)
eller bild 168 (för versionen TIPO
STATION WAGON).
166P2000069-000-000
167P2000059-000-000
157

ta ut verktygslådan 3 och placera
den vid hjulet som ska bytas ut;
Ta ut reservhjulet eller det tillfälliga
reservhjulet 2 (för versionen TIPO
5DOOR).
för versioner med stålfälg: ta bort
hjulkapseln 1 bild 169 genom att
använda ett särskilt verktyg 2 bild 170,
som ligger inne i verktygslådan: Håll
verktyget med två fingrar, sätt i fliken
mellan däcket och navkapseln och dra
den mot dig vinkelrätt mot hjulet;
ta ut blockeringskilen 1 bild 171 ur
verktygsväskan och öppna den enligt
schemat som visas;
placera kilen 1 på det diagonalt
motsatta hjulet gentemot det som ska
bytas (se bild 172 ) för att förhindra
onormala bilrörelser då det lyfts upp
från marken;
lossa hjulskruvarna med ca. ett varv
med den medföljande nyckeln 1
bild 173; rucka något på bilen så att
fälgen lossar lättare från navet;
168P200012516908046J0012EM
17008046J0013EM
17108046J0007EM
17208046J0004EM
158
