2018 FIAT TIPO 5DOORS STATION WAGON Drift- och underhållshandbok (in Swedish)

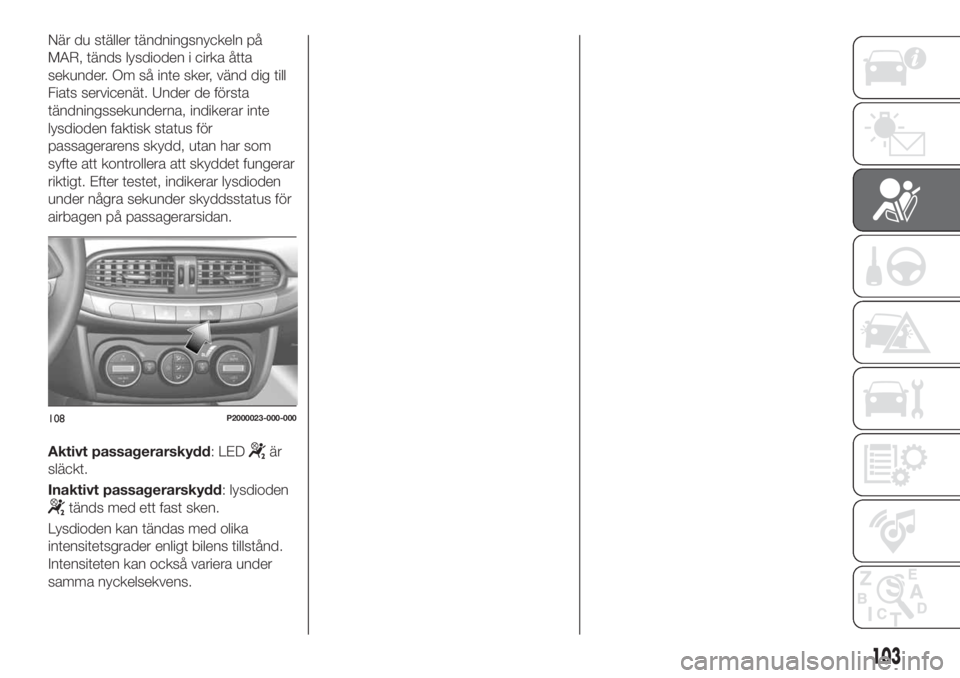

När du ställer tändningsnyckeln på
MAR, tänds lysdioden i cirka åtta
sekunder. Om så inte sker, vänd dig till
Fiats servicenät. Under de första
tändningssekunderna, indikerar inte
lysdioden faktisk status för
passagerarens skydd, utan har som
syfte att kontrollera att skyddet fungerar
riktigt. Efter testet, indikerar lysdioden
under några sekunder skyddsstatus för
airbagen på passagerarsidan.
Aktivt passagerarskydd: LED
är
släckt.
Inaktivt passagerarskydd: lysdioden
tänds med ett fast sken.
Lysdioden kan tändas med olika
intensitetsgrader enligt bilens tillstånd.
Intensiteten kan också variera under
samma nyckelsekvens.
108P2000023-000-000
103

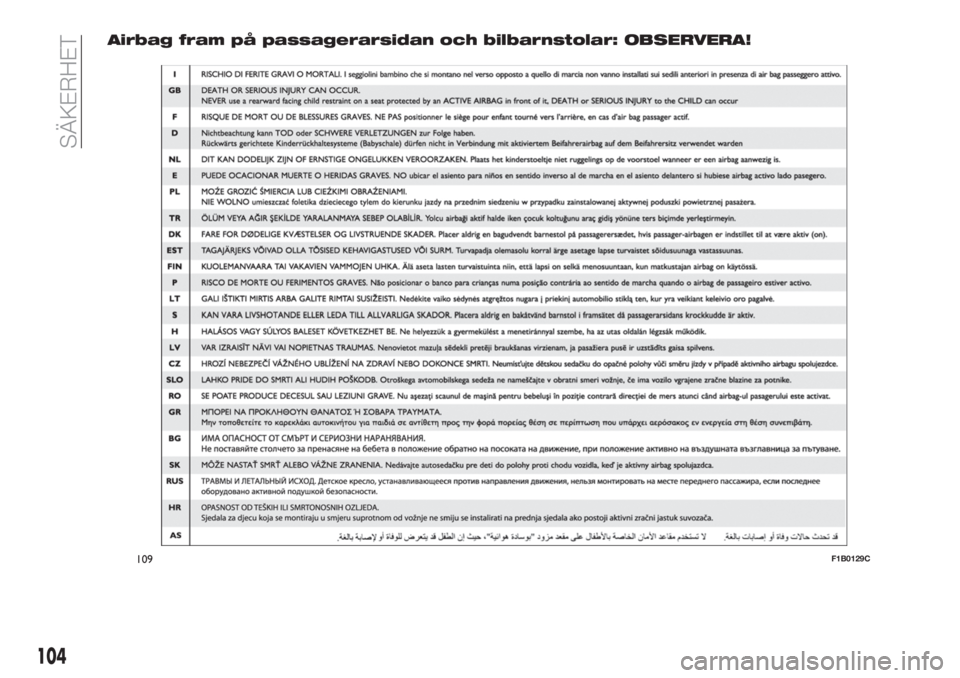

Airbag fram på passagerarsidan och bilbarnstolar: OBSERVERA!
109F1B0129C
104
SÄKERHET

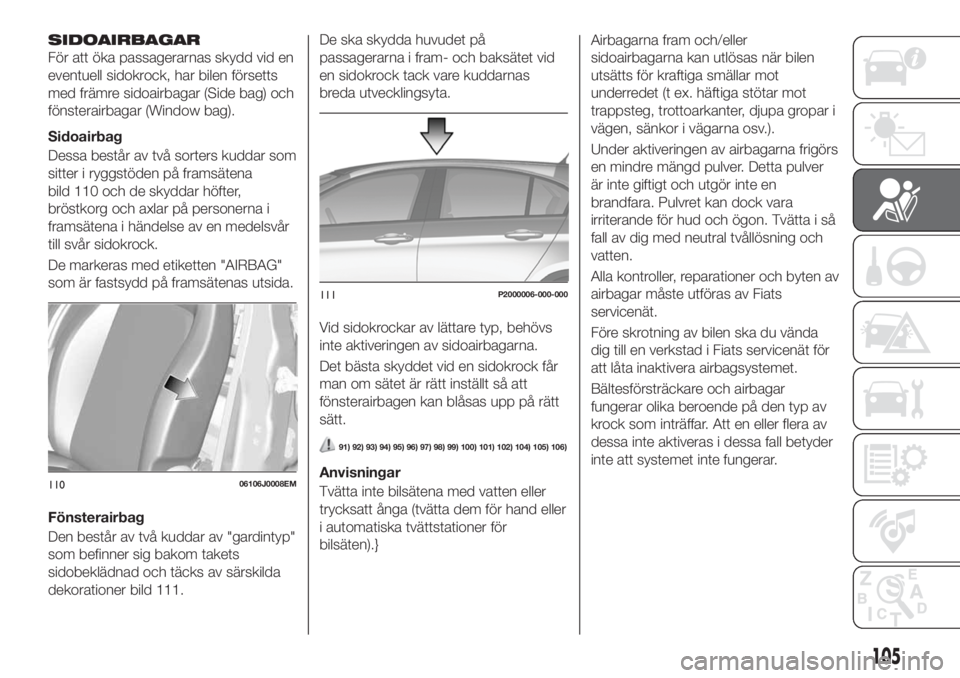

SIDOAIRBAGAR
För att öka passagerarnas skydd vid en
eventuell sidokrock, har bilen försetts
med främre sidoairbagar (Side bag) och
fönsterairbagar (Window bag).
Sidoairbag
Dessa består av två sorters kuddar som
sitter i ryggstöden på framsätena
bild 110 och de skyddar höfter,
bröstkorg och axlar på personerna i
framsätena i händelse av en medelsvår
till svår sidokrock.
De markeras med etiketten "AIRBAG"
som är fastsydd på framsätenas utsida.
Fönsterairbag
Den består av två kuddar av "gardintyp"
som befinner sig bakom takets
sidobeklädnad och täcks av särskilda
dekorationer bild 111.De ska skydda huvudet på
passagerarna i fram- och baksätet vid
en sidokrock tack vare kuddarnas
breda utvecklingsyta.
Vid sidokrockar av lättare typ, behövs
inte aktiveringen av sidoairbagarna.
Det bästa skyddet vid en sidokrock får
man om sätet är rätt inställt så att
fönsterairbagen kan blåsas upp på rätt
sätt.
91) 92) 93) 94) 95) 96) 97) 98) 99) 100) 101) 102) 104) 105) 106)
Anvisningar
Tvätta inte bilsätena med vatten eller
trycksatt ånga (tvätta dem för hand eller
i automatiska tvättstationer för
bilsäten).
}
Airbagarna fram och/eller
sidoairbagarna kan utlösas när bilen
utsätts för kraftiga smällar mot
underredet (t ex. häftiga stötar mot
trappsteg, trottoarkanter, djupa gropar i
vägen, sänkor i vägarna osv.).
Under aktiveringen av airbagarna frigörs
en mindre mängd pulver. Detta pulver
är inte giftigt och utgör inte en
brandfara. Pulvret kan dock vara
irriterande för hud och ögon. Tvätta i så
fall av dig med neutral tvållösning och
vatten.
Alla kontroller, reparationer och byten av
airbagar måste utföras av Fiats
servicenät.
Före skrotning av bilen ska du vända
dig till en verkstad i Fiats servicenät för
att låta inaktivera airbagsystemet.
Bältesförsträckare och airbagar
fungerar olika beroende på den typ av
krock som inträffar. Att en eller flera av
dessa inte aktiveras i dessa fall betyder
inte att systemet inte fungerar.
11006106J0008EM
111P2000006-000-000
105

VARNING
91)Sätt inte på dekaler eller andra föremål
på ratten, på instrumentpanelen där
airbagen för passagerarsidan sitter, på
takets sidoklädsel och på sätena. Föremål
får inte placeras på instrumentpanelen på
passagerarsidan (t ex. mobiltelefoner)
eftersom de kan förhindra att airbagen på
passagerarsidan öppnas på rätt sätt. De
kan dessutom direkt skada dem som
befinner sig i fordonet.
92)Håll alltid händerna på rattkransen
under körningen, så att airbagen vid behov
kan blåsas upp utan hinder. Kör aldrig med
kroppen framåtlutad, utan sitt alltid upprätt
och tillbakalutad mot ryggstödet.
93)Om det finns en aktiv airbag på
passagerarsidan, ska du INTE installera en
bakåtvänd bilbarnstol i framsätet. När
airbagen löser ut vid en eventuell krock,
kan den orsaka livshotande skador för
barnet oavsett hur allvarlig krocken är.
Därför ska du alltid koppla ifrån airbagen på
passagerarsidan innan du monterar en
bakåtvänd bilbarnstol på
framsätespassagerarens plats. Utöver
detta ska det främre passagerarsätet
skjutas bakåt i det mest tillbakadragna
läget, för att undvika sammanstötning
mellan bilbarnstolen och
instrumentpanelen. Återaktivera
omedelbart airbagen på passagerarsidan
så snart du har tagit bort bilbarnstolen.
94)För att inaktivera airbagarna på
instrumentpanelens meny, se beskrivningen
i avsnittet ”Menyalternativ” i kapitlet ”Lär
känna instrumentpanelen”.95)Sätt inte fast hårda föremål vid
klädeskrokarna eller på stödhandtagen.
96)Undvik att luta huvudet, armarna eller
armbågarna mot dörren, fönstren och
platsen där fönsterairbagarna sitter, för att
undvika skador om kuddarna skulle blåsas
upp.
97)Sträck aldrig ut huvudet, armarna eller
armbågarna genom fönstret.
98)Om varningslampan
inte tänds när
tändningsnyckeln vrids till MAR eller om
den förblir tänd under körningen, är det
möjligt att ett fel har uppstått på
fasthållningsanordningarna. I så fall kanske
airbagarna eller bältesförsträckarna inte
aktiveras vid en olycka eller att de aktiveras
felaktigt, vilket är mindre sannolikt. Innan du
fortsätter, kontakta Fiats servicenät för en
omedelbar kontroll av systemet.
99)På vissa versioner tänds
varningslampan
på instrumentpanelen
vid fel på lysdioden(som sitter på
instrumentpanelens list) och inaktiveras
airbagarna på passagerarsidan.
100)Täck inte över ryggstödet på
framsätena med klädsel eller foder om där
sitter en sidoairbag.
101)Färdas inte med föremål i knät,
framför bröstkorgen och håll heller inte en
pipa eller penna eller dylikt i munnen. Vid
krock kan detta orsaka allvarliga skador då
airbagen blåses upp.
102)Om fordonet har utsatts för stöld eller
stöldförsök, vandalism, översvämningar
eller liknande, låt kontrollera airbagsystemet
hos Fiats servicenät.103)Med tändningsnyckeln på ON, även
med avstängd motor, kan airbagarna
aktiveras även när bilen står stilla om den
blir påkörd av annat fordon. Därför ska
bakåtvända bilbarnstolar INTE installeras
på framsätespassagerarens plats om det
fins en aktiv airbag till
framsätespassageraren, även om bilen står
stilla. När airbagen aktiveras vid en krock
kan den orsaka livshotande skador för
barnet som transporteras. Därför ska du
alltid koppla ifrån airbagen på
passagerarsidan innan du monterar en
bakåtvänd bilbarnstol på
framsätespassagerarens plats. Utöver
detta ska det främre passagerarsätet
skjutas bakåt i det mest tillbakadragna
läget, för att undvika sammanstötning
mellan bilbarnstolen och
instrumentpanelen. Återaktivera
omedelbart airbagen på passagerarsidan
så snart du har tagit bort bilbarnstolen.
Kom även ihåg att om tändningsnyckeln
står på STOP, aktiveras ingen
säkerhetsanordning (airbag eller
bältesförsträckare) vid en krock. Att
anordningarna inte aktiveras i dessa fall,
kan därför inte betraktas som tecken på
felfunktion hos systemet.
104)Fel på varningslampan
indikeras
av att en symbol för fel på airbagen visas
på displayen på instrumentpanelen
tillsammans med ett dedikerat meddelande
(eller för versioner där så förutses, genom
att den allmänna varningslampan tänds i
blinkläge). De pyrotekniska urladdningarna
kopplas inte ifrån. Innan du fortsätter,
kontakta Fiats servicenät för en omedelbar
kontroll av systemet.
106
SÄKERHET

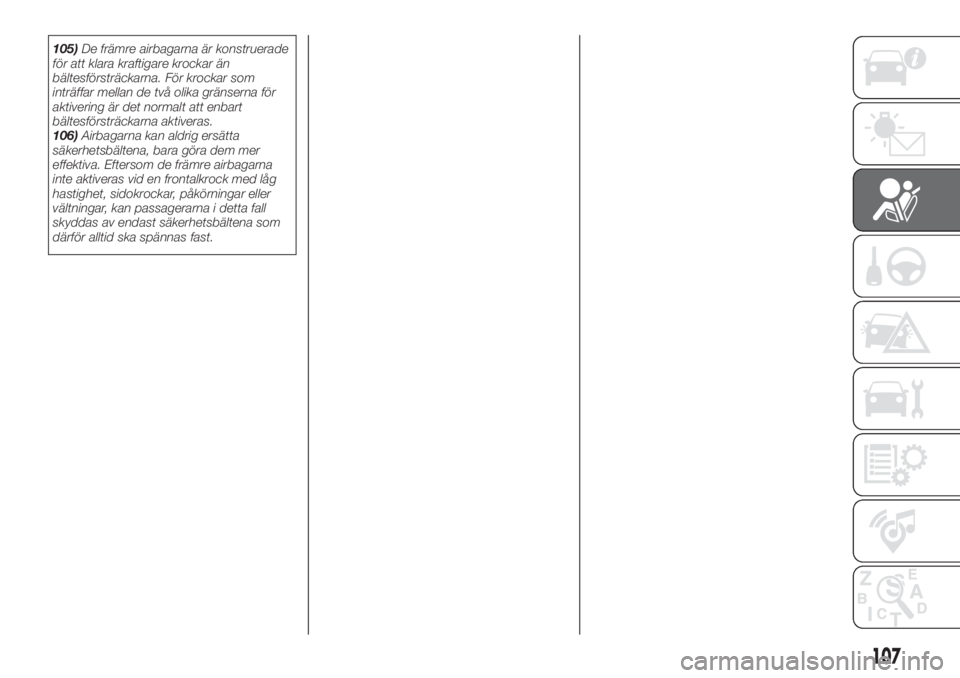

105)De främre airbagarna är konstruerade
för att klara kraftigare krockar än
bältesförsträckarna. För krockar som
inträffar mellan de två olika gränserna för
aktivering är det normalt att enbart
bältesförsträckarna aktiveras.
106)Airbagarna kan aldrig ersätta
säkerhetsbältena, bara göra dem mer
effektiva. Eftersom de främre airbagarna
inte aktiveras vid en frontalkrock med låg
hastighet, sidokrockar, påkörningar eller
vältningar, kan passagerarna i detta fall
skyddas av endast säkerhetsbältena som
därför alltid ska spännas fast.
107

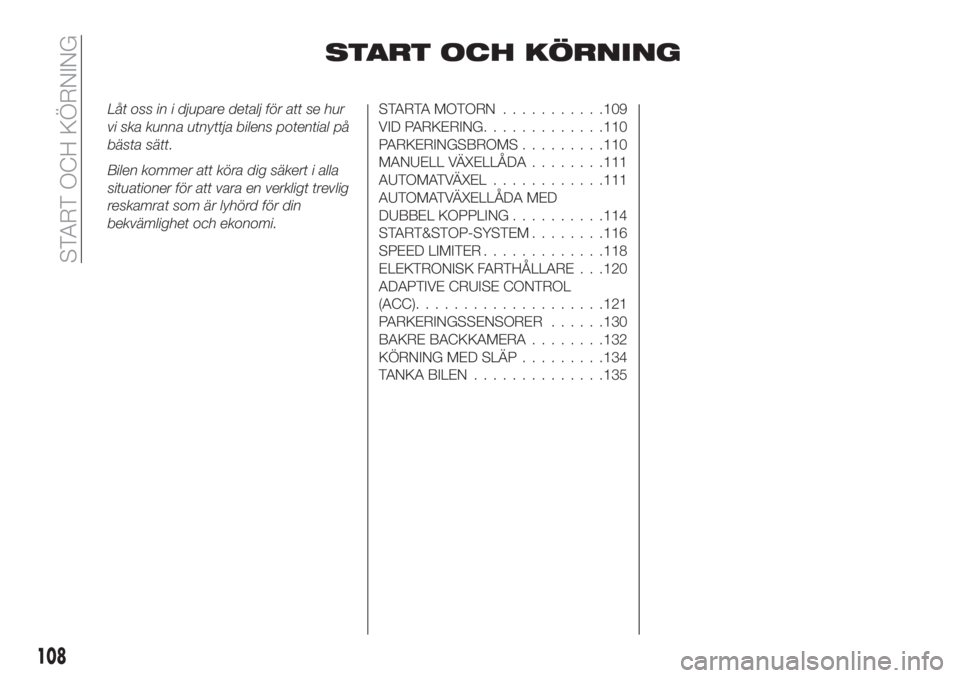

START OCH KÖRNING
Låt oss in i djupare detalj för att se hur
vi ska kunna utnyttja bilens potential på
bästa sätt.
Bilen kommer att köra dig säkert i alla
situationer för att vara en verkligt trevlig
reskamrat som är lyhörd för din
bekvämlighet och ekonomi.STARTA MOTORN...........109
VID PARKERING.............110
PARKERINGSBROMS.........110
MANUELL VÄXELLÅDA........111
AUTOMATVÄXEL............111
AUTOMATVÄXELLÅDA MED
DUBBEL KOPPLING..........114
START&STOP-SYSTEM........116
SPEED LIMITER.............118
ELEKTRONISK FARTHÅLLARE . . .120
ADAPTIVE CRUISE CONTROL
(ACC)....................121
PARKERINGSSENSORER......130
BAKRE BACKKAMERA........132
KÖRNING MED SLÄP.........134
TANKA BILEN..............135
108
START OCH KÖRNING

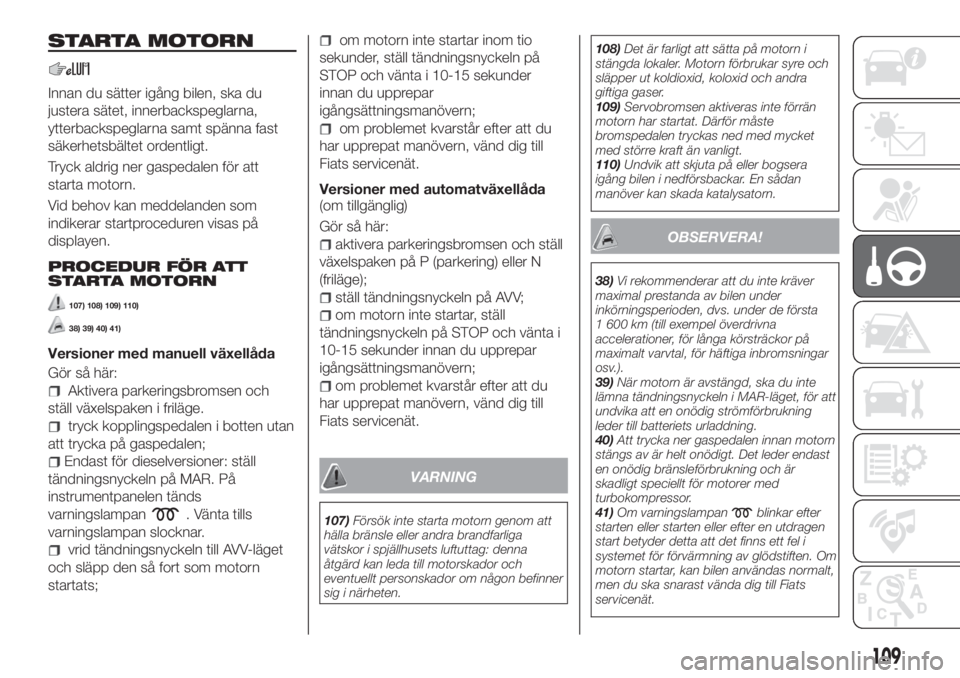

STARTA MOTORN
Innan du sätter igång bilen, ska du
justera sätet, innerbackspeglarna,
ytterbackspeglarna samt spänna fast
säkerhetsbältet ordentligt.
Tryck aldrig ner gaspedalen för att
starta motorn.
Vid behov kan meddelanden som
indikerar startproceduren visas på
displayen.
PROCEDUR FÖR ATT
STARTA MOTORN
107) 108) 109) 110)
38) 39) 40) 41)
Versioner med manuell växellåda
Gör så här:
Aktivera parkeringsbromsen och
ställ växelspaken i friläge.
tryck kopplingspedalen i botten utan
att trycka på gaspedalen;
Endast för dieselversioner: ställ
tändningsnyckeln på MAR. På
instrumentpanelen tänds
varningslampan
. Vänta tills
varningslampan slocknar.
vrid tändningsnyckeln till AVV-läget
och släpp den så fort som motorn
startats;
om motorn inte startar inom tio
sekunder, ställ tändningsnyckeln på
STOP och vänta i 10-15 sekunder
innan du upprepar
igångsättningsmanövern;
om problemet kvarstår efter att du
har upprepat manövern, vänd dig till
Fiats servicenät.
Versioner med automatväxellåda
(om tillgänglig)
Gör så här:
aktivera parkeringsbromsen och ställ
växelspaken på P (parkering) eller N
(friläge);
ställ tändningsnyckeln på AVV;
om motorn inte startar, ställ
tändningsnyckeln på STOP och vänta i
10-15 sekunder innan du upprepar
igångsättningsmanövern;
om problemet kvarstår efter att du
har upprepat manövern, vänd dig till
Fiats servicenät.
VARNING
107)Försök inte starta motorn genom att
hälla bränsle eller andra brandfarliga
vätskor i spjällhusets luftuttag: denna
åtgärd kan leda till motorskador och
eventuellt personskador om någon befinner
sig i närheten.108)Det är farligt att sätta på motorn i
stängda lokaler. Motorn förbrukar syre och
släpper ut koldioxid, koloxid och andra
giftiga gaser.
109)Servobromsen aktiveras inte förrän
motorn har startat. Därför måste
bromspedalen tryckas ned med mycket
med större kraft än vanligt.
110)Undvik att skjuta på eller bogsera
igång bilen i nedförsbackar. En sådan
manöver kan skada katalysatorn.
OBSERVERA!
38)Vi rekommenderar att du inte kräver
maximal prestanda av bilen under
inkörningsperioden, dvs. under de första
1 600 km (till exempel överdrivna
accelerationer, för långa körsträckor på
maximalt varvtal, för häftiga inbromsningar
osv.).
39)När motorn är avstängd, ska du inte
lämna tändningsnyckeln i MAR-läget, för att
undvika att en onödig strömförbrukning
leder till batteriets urladdning.
40)Att trycka ner gaspedalen innan motorn
stängs av är helt onödigt. Det leder endast
en onödig bränsleförbrukning och är
skadligt speciellt för motorer med
turbokompressor.
41)Om varningslampan
blinkar efter
starten eller starten eller efter en utdragen
start betyder detta att det finns ett fel i
systemet för förvärmning av glödstiften. Om
motorn startar, kan bilen användas normalt,
men du ska snarast vända dig till Fiats
servicenät.
109

VID PARKERING
Om du behöver stanna och kliva ut ur
bilen, gör så här:
Lägg i växeln (1:ans växel i
uppförsbacke eller backväxeln i
nedförsbacke) och lämna hjulen
svängda.
stäng av motorn och dra åt
handbromsen;
dra alltid ut tändningsnyckeln ur
tändlåset.
Om du parkerar bilen i en brant
nedförsbacke, rekommenderar vi att du
även blockerar hjulen med en kil eller en
sten.
På versioner försedda med
automatväxellåda ska du vänta tills
bokstaven P visas på displayen innan
du släpper upp bromspedalen.
OBSERVERA! LämnaALDRIGbilen
med växelspaken i friläge (eller på
versioner med automatväxellåda, utan
att ha ställt växelspaken på P).
111)
VARNING
111)Lämna aldrig barn ensamma i bilen
utan tillsyn. Ta alltid ut tändningsnyckeln ur
tändlåset och ta med dig nyckeln när du
lämnar bilen.
PARKERINGSBROMS
112) 113)
För aktivering, dra spaken 1
bild 112 uppåt tills bilen är helt
bromsad.
På instrumentpanelen tänds
varningslampan
.
För att koppla ifrån den, lyft spak
1 något, tryck och håll knapp
2 nedtryckt och sänk spaken 1.
Kontrollera att varningslampan
slocknar på instrumentpanelen.
VARNING
112)Lämna aldrig barn ensamma i
fordonet utan tillsyn. Ta alltid ut
tändningsnyckeln ur tändlåset och ta med
dig nyckeln när du lämpar fordonet.113)På bilar med armstöd fram, ska du
först fälla upp armstödet för att det inte ska
vara i vägen när du drar åt handbromsen.
11207046J0001EM
110
START OCH KÖRNING
