2018 FIAT TIPO 5DOORS STATION WAGON Drift- och underhållshandbok (in Swedish)

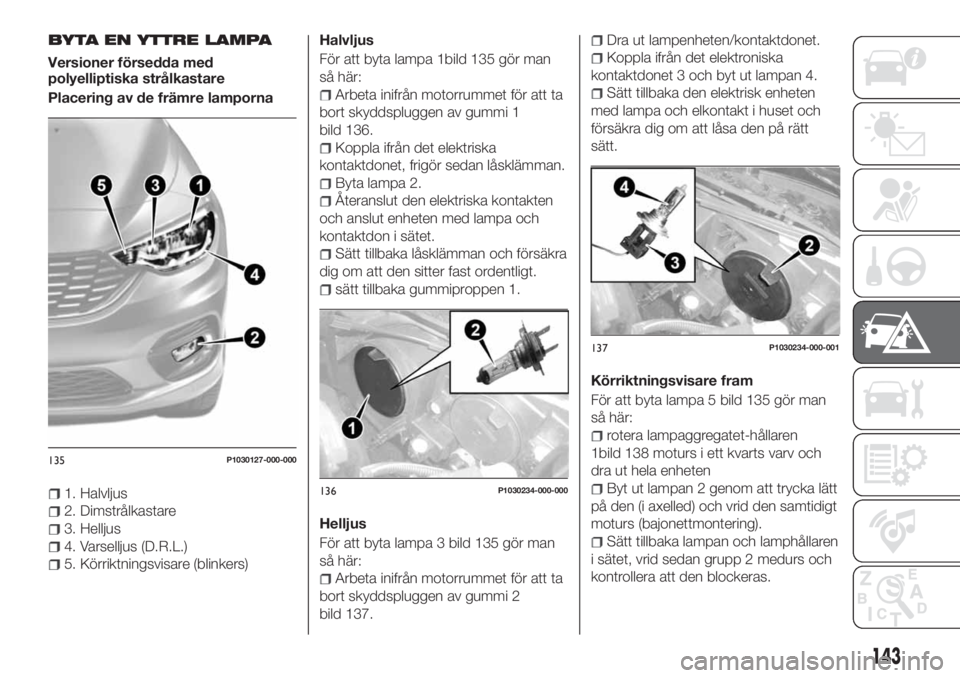

BYTA EN YTTRE LAMPA
Versioner försedda med
polyelliptiska strålkastare
Placering av de främre lamporna
1. Halvljus
2. Dimstrålkastare
3. Helljus
4. Varselljus (D.R.L.)
5. Körriktningsvisare (blinkers)Halvljus
För att byta lampa 1bild 135 gör man
så här:
Arbeta inifrån motorrummet för att ta
bort skyddspluggen av gummi 1
bild 136.
Koppla ifrån det elektriska
kontaktdonet, frigör sedan låsklämman.
Byta lampa 2.
Återanslut den elektriska kontakten
och anslut enheten med lampa och
kontaktdon i sätet.
Sätt tillbaka låsklämman och försäkra
dig om att den sitter fast ordentligt.
sätt tillbaka gummiproppen 1.
Helljus
För att byta lampa 3 bild 135 gör man
så här:
Arbeta inifrån motorrummet för att ta
bort skyddspluggen av gummi 2
bild 137.
Dra ut lampenheten/kontaktdonet.
Koppla ifrån det elektroniska
kontaktdonet 3 och byt ut lampan 4.
Sätt tillbaka den elektrisk enheten
med lampa och elkontakt i huset och
försäkra dig om att låsa den på rätt
sätt.
Körriktningsvisare fram
För att byta lampa 5 bild 135 gör man
så här:
rotera lampaggregatet-hållaren
1bild 138 moturs i ett kvarts varv och
dra ut hela enheten
Byt ut lampan 2 genom att trycka lätt
på den (i axelled) och vrid den samtidigt
moturs (bajonettmontering).
Sätt tillbaka lampan och lamphållaren
i sätet, vrid sedan grupp 2 medurs och
kontrollera att den blockeras.
135P1030127-000-000
136P1030234-000-000
137P1030234-000-001
143

Främre dimljus
För att byta lampa 2 bild 135 gör man
så här:
Styr hjulen inåt.
Skruva loss skruven 1 bild 139 med
skruvmejseln som ingår och ta bort
inspektionsluckan 2.
Rotera lampaggregatet-hållaren
3 moturs i ett kvarts varv och dra ut
hela enheten.
Koppla ifrån den elektriska kontakten
och byt sedan ut hela lampaggregatet.
Återanslut det elektriska
kontaktdonet till den nya
lampenheten/lamphållaren.
Sätt tillbaka lampenheten i
motsvarandesäte genom att vrida den
medurs och försäkra dig om att den blir
korrekt blockerad.
Återmontera slutligen
inspektionsluckan 1.
Varselljus (D.R.L.)
Lamporna i varselljusen 4 bild 135 är
lysdioder för en ökad livslängd. De ska
därför inte bytas ut. Om du upptäcker
något fel, kontakta Fiats servicenätverk.
Körriktningsvisare på sidorna
Gör så här för att byta lampa:
Tryck på lamplinsen 1 bild 140 i
pilens riktning för att komprimera den
inre klämman och dra sedan enheten
utåt; det rekommenderas att vara
mycket försiktig för att undvika risken
att skada karosslacken.
Vrid lamphållaren 2 moturs, ta bort
lampan 3 och byt ut den.
Sätt tillbaka lamphållaren2iden
genomskinliga kåpan 1 och vrid den
medurs.
Montera tillbaka enheten och se till
att den invändiga spärrfjädern låser sig
ordentligt.Versioner försedda med
dubbelparaboliska strålkastare
Placering av de främre lamporna
1. Halvljus
2. Dimstrålkastare
3. Helljus/Varselljus (D.R.L.)/ Positioner
4. Körriktningsvisare.
138P2000185
139P2000135
140P1030251-000-000
14108026J0002EM
144
I NÖDLÄGE

Helljus/Varselljus (D.R.L.)/
Positioner
För att byta lampa 3 bild 141 gör man
så här:
arbeta inifrån motorrummet för att ta
bort gummiproppen 1 bild 142;
rotera lampaggregatet-hållaren
moturs och dra ut det;
koppla ifrån den elektriska kontakten
och byt ut lampaggregatet-hållaren 2;
anslut den elektriska kontakten till
det nya aggregatet;
sätt i lampenheten i sätet och vrid
den medurs. Försäkra dig om att den
blockeras riktigt;
sätt tillbaka gummiproppen 1.
OBSERVERA! Utför lampbytet endast
med avstängd motor. Försäkra dig
dessutom om att motorn är kall för att
undvika faran för brännskador.
Halvljus
Höger strålkastare
För att byta lampa 1 bild 141 gör man
så här:
styr hjulen helt inåt;
tryck på flikarna som visas i figuren
bild 143 och ta bort dörren;
ta bort gummiproppen;
lossa elkontakten;
ta bort glödlampan genom att lossa
den från låsklämmorna;
byt ut den nya lampan och utför
proceduren i omvänd ordning i
förhållande till beskrivningen ovan.
Vänster strålkastare
arbeta inifrån motorrummet för att ta
bort gummiproppen på halvljusets 1
bild 141 lampa;
ta bort glödlampan genom att lossa
den från låsklämmorna;
koppla ifrån det elektroniskakontaktdonet och byt ut lampan 1
bild 141;
anslut den elektriska kontakten till
den nya lampan;
sätt tillbaka aggregatet i sätet;
sätt tillbaka gummiproppen.
OBSERVERA! Utför lampbytet endast
med avstängd motor. Försäkra dig
dessutom om att motorn är kall för att
undvika faran för brännskador.
Körriktningsvisare fram
För att byta lampa 4 bild 141 gör man
så här:
rotera lampaggregatet-hållaren
moturs;
byt ut glödlampan med
bajonettfattning;
sätt sedan in lampenheten och
lamphållaren i sätet och vrid den
medurs. Försäkra dig om att den
blockeras riktigt.
Dimljus
För att byta lamporna gör man så här:
styr hjulen helt inåt;
skruva loss skruvarna 1 bild 139 med
skruvmejseln som ingår och ta bort
inspektionsluckan 2;
vrid lampenheten och lamphållaren 1
bild 144 moturs och dra ut den;
14208026J0025EM
14308026J0004EM
145

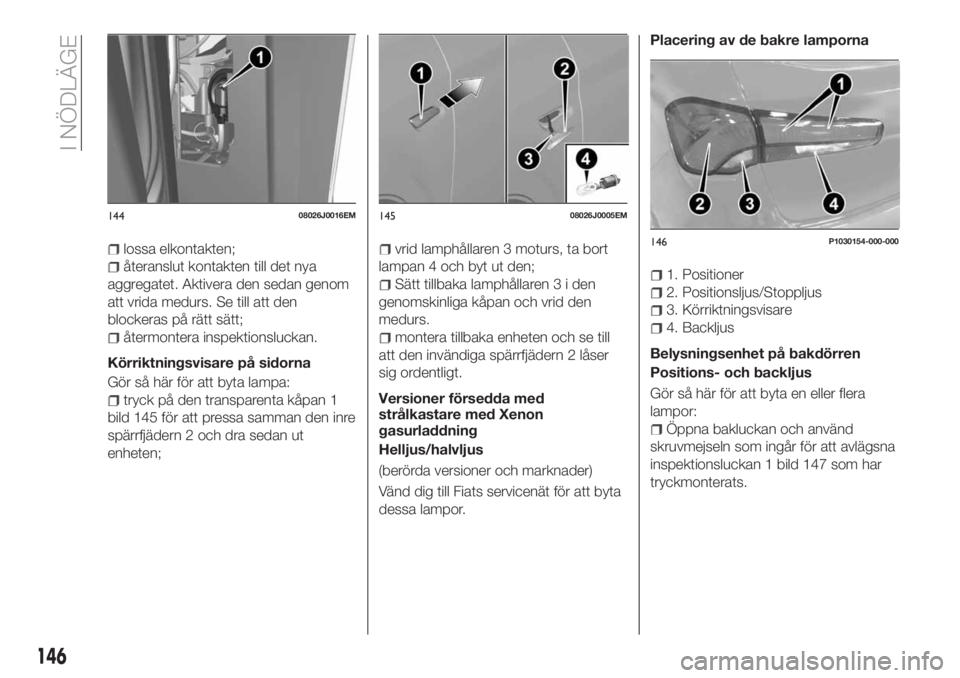

lossa elkontakten;
återanslut kontakten till det nya
aggregatet. Aktivera den sedan genom
att vrida medurs. Se till att den
blockeras på rätt sätt;
återmontera inspektionsluckan.
Körriktningsvisare på sidorna
Gör så här för att byta lampa:
tryck på den transparenta kåpan 1
bild 145 för att pressa samman den inre
spärrfjädern 2 och dra sedan ut
enheten;
vrid lamphållaren 3 moturs, ta bort
lampan 4 och byt ut den;
Sätt tillbaka lamphållaren3iden
genomskinliga kåpan och vrid den
medurs.
montera tillbaka enheten och se till
att den invändiga spärrfjädern 2 låser
sig ordentligt.
Versioner försedda med
strålkastare med Xenon
gasurladdning
Helljus/halvljus
(berörda versioner och marknader)
Vänd dig till Fiats servicenät för att byta
dessa lampor.Placering av de bakre lamporna
1. Positioner
2. Positionsljus/Stoppljus
3. Körriktningsvisare
4. Backljus
Belysningsenhet på bakdörren
Positions- och backljus
Gör så här för att byta en eller flera
lampor:
Öppna bakluckan och använd
skruvmejseln som ingår för att avlägsna
inspektionsluckan 1 bild 147 som har
tryckmonterats.
14408026J0016EM14508026J0005EM
146P1030154-000-000
146
I NÖDLÄGE

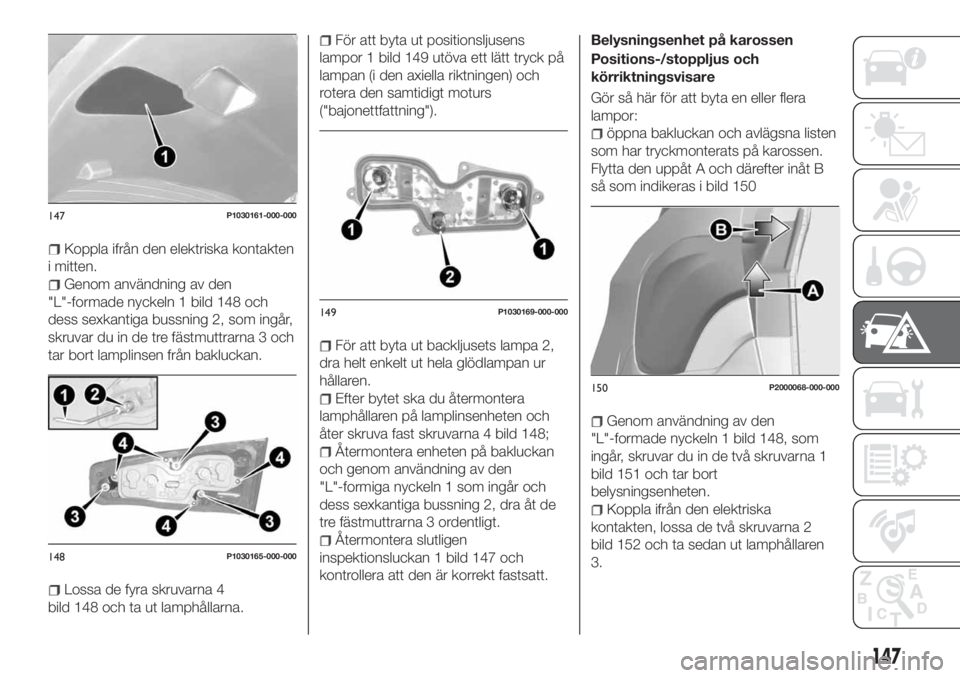

Koppla ifrån den elektriska kontakten
i mitten.
Genom användning av den
"L"-formade nyckeln 1 bild 148 och
dess sexkantiga bussning 2, som ingår,
skruvar du in de tre fästmuttrarna 3 och
tar bort lamplinsen från bakluckan.
Lossa de fyra skruvarna 4
bild 148 och ta ut lamphållarna.
För att byta ut positionsljusens
lampor 1 bild 149 utöva ett lätt tryck på
lampan (i den axiella riktningen) och
rotera den samtidigt moturs
("bajonettfattning").
För att byta ut backljusets lampa 2,
dra helt enkelt ut hela glödlampan ur
hållaren.
Efter bytet ska du återmontera
lamphållaren på lamplinsenheten och
åter skruva fast skruvarna 4 bild 148;
Återmontera enheten på bakluckan
och genom användning av den
"L"-formiga nyckeln 1 som ingår och
dess sexkantiga bussning 2, dra åt de
tre fästmuttrarna 3 ordentligt.
Återmontera slutligen
inspektionsluckan 1 bild 147 och
kontrollera att den är korrekt fastsatt.Belysningsenhet på karossen
Positions-/stoppljus och
körriktningsvisare
Gör så här för att byta en eller flera
lampor:
öppna bakluckan och avlägsna listen
som har tryckmonterats på karossen.
Flytta den uppåt A och därefter inåt B
så som indikeras i bild 150
Genom användning av den
"L"-formade nyckeln 1 bild 148, som
ingår, skruvar du in de två skruvarna 1
bild 151 och tar bort
belysningsenheten.
Koppla ifrån den elektriska
kontakten, lossa de två skruvarna 2
bild 152 och ta sedan ut lamphållaren
3.
147P1030161-000-000
148P1030165-000-000
149P1030169-000-000
150P2000068-000-000
147

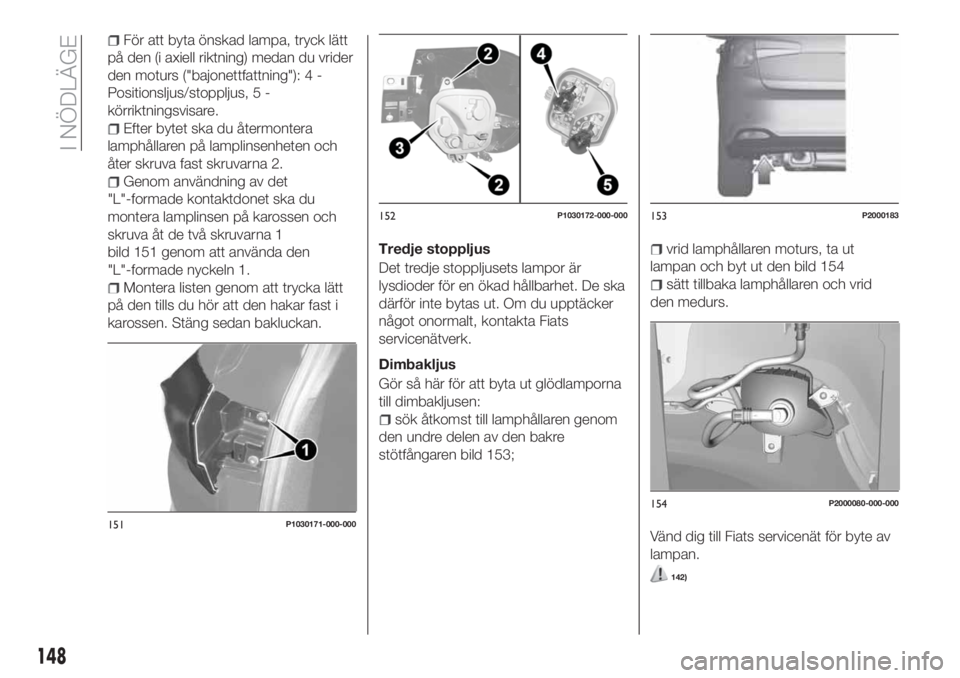

För att byta önskad lampa, tryck lätt
på den (i axiell riktning) medan du vrider
den moturs ("bajonettfattning"): 4 -
Positionsljus/stoppljus, 5 -
körriktningsvisare.
Efter bytet ska du återmontera
lamphållaren på lamplinsenheten och
åter skruva fast skruvarna 2.
Genom användning av det
"L"-formade kontaktdonet ska du
montera lamplinsen på karossen och
skruva åt de två skruvarna 1
bild 151 genom att använda den
"L"-formade nyckeln 1.
Montera listen genom att trycka lätt
på den tills du hör att den hakar fast i
karossen. Stäng sedan bakluckan.Tredje stoppljus
Det tredje stoppljusets lampor är
lysdioder för en ökad hållbarhet. De ska
därför inte bytas ut. Om du upptäcker
något onormalt, kontakta Fiats
servicenätverk.
Dimbakljus
Gör så här för att byta ut glödlamporna
till dimbakljusen:
sök åtkomst till lamphållaren genom
den undre delen av den bakre
stötfångaren bild 153;
vrid lamphållaren moturs, ta ut
lampan och byt ut den bild 154
sätt tillbaka lamphållaren och vrid
den medurs.
Vänd dig till Fiats servicenät för byte av
lampan.
142)
151P1030171-000-000
152P1030172-000-000153P2000183
154P2000080-000-000
148
I NÖDLÄGE

Nummerplåtsbelysning
För att byta lamporna gör man så här:
Med skruvmejseln, ta bort lamplinsen
1 bild 155.
Vrid lamphållaren 2 bild 156 moturs,
ta ut lampan 3 och byt ut den.
Återmontera lamplinsen genom att
trycka lätt på den.
OBS! Innan du tar bort
lamplinsenheten, se till att skydda
skruvmejselns blad (t ex. med en trasa)
för att inte skada lamplinserna.
VARNING
139)Ändringar eller reparationer på
elsystemet som utförs på felaktigt sätt och
utan hänsyn till systemets tekniska
egenskaper, kan orsaka funktionsfel med
risk för brand.
140)Halogenlampan innehåller trycksatt
gas och vid skada är det möjligt att
glasbitar slungas iväg.
141)Utför bytet av lamporna endast med
stoppad motor och i en position som inte
utgör en trafikfara och som gör att man kan
byta lamporna i fullständig säkerhet (se
beskrivningen i avsnittet "Vid parkering").
Försäkra dig dessutom om att motorn är
kall för att undvika faran för brännskador.
142)Vänta tills avgasröret har svalnat innan
du sätter igång med lampbytet: FARA FÖR
BRÄNNSKADOR!
OBSERVERA!
61)Vid hantering av halogenlampor ska du
endast vidröra metalldelen. Om den
genomskinliga glödlampskolven kommer i
kontakt med fingrarna kan detta påverka
ljusstyrkan och lampans hållbarhet. Vid en
oavsiktlig kontakt, gnid glödlampskolven
med en fuktig trasa och alkohol och låt den
torka.
155P1030157-000-000
15608026J0026EM
149

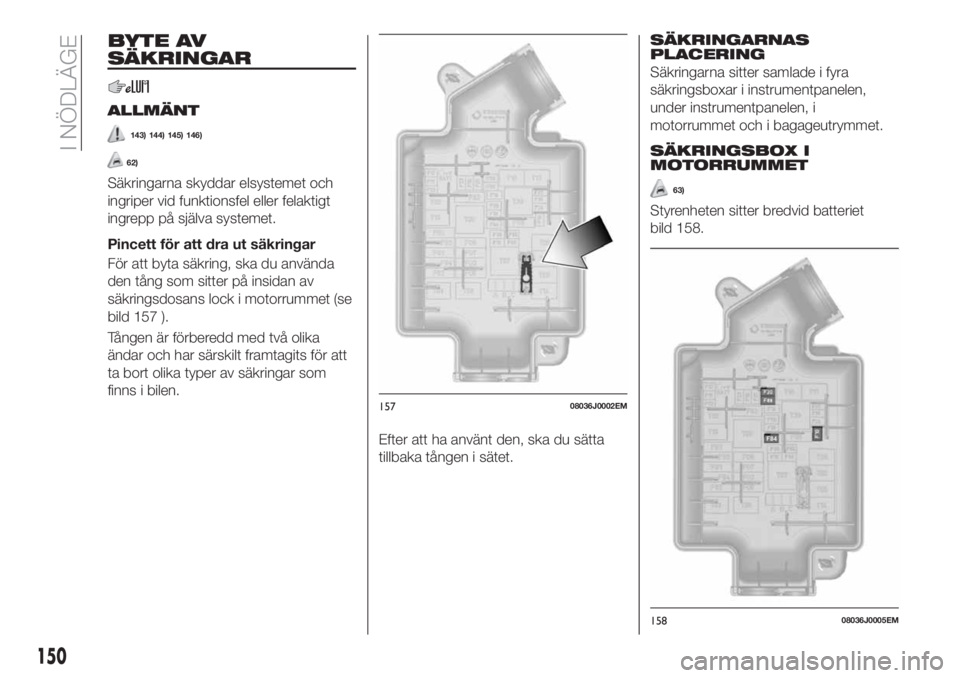

BYTE AV
SÄKRINGAR
ALLMÄNT
143) 144) 145) 146)
62)
Säkringarna skyddar elsystemet och
ingriper vid funktionsfel eller felaktigt
ingrepp på själva systemet.
Pincett för att dra ut säkringar
För att byta säkring, ska du använda
den tång som sitter på insidan av
säkringsdosans lock i motorrummet (se
bild 157 ).
Tången är förberedd med två olika
ändar och har särskilt framtagits för att
ta bort olika typer av säkringar som
finns i bilen.
Efter att ha använt den, ska du sätta
tillbaka tången i sätet.
SÄKRINGARNAS
PLACERING
Säkringarna sitter samlade i fyra
säkringsboxar i instrumentpanelen,
under instrumentpanelen, i
motorrummet och i bagageutrymmet.
SÄKRINGSBOX I
MOTORRUMMET
63)
Styrenheten sitter bredvid batteriet
bild 158.
15708036J0002EM
15808036J0005EM
150
I NÖDLÄGE
