2018 FIAT TIPO 5DOORS STATION WAGON Drift- och underhållshandbok (in Swedish)

Uconnect™ 5-tumeller7-tum
HD-systemet (i förekommande fall).
Ju större känsligheten sensorerna har,
desto mindre utomhusljus behövs för
att aktivera de utvändiga ljusen.
Aktivering av funktionen
Vrid den vänstra spakens hylsa till läge
.
OBSERVERA! Funktionen kan aktiveras
endast med tändningsnyckeln i läge
MAR.
Inaktivera funktionen
För att inaktivera funktionen, vrid hylsan
på den vänstra spaken till ett annat läge
än
.
HELLJUS
Med vredet på vänster spak på,
trycker du spaken framåt mot
instrumentpanelen (permanent läge).
Kontrollampan
tänds på
instrumentpanelen. Helljuset släcks när
man för spaken tillbaka mot ratten.
Blinkningar
Dra den vänstra spaken 1 bild 30 mot
dig till tillfälligt läge. När du släpper upp
spaken, återgår den automatiskt till
permanent mittläge.
När helljuset är tänt, tänds
varningslampan
på
instrumentpanelen.
REGLERINGSANORDNING
TILL STRÅLKASTARNA
Regleringsanordningen för
strålkastarinställningen fungerar endast
med tändningsnyckeln på MAR och
tända halvljus.
För inställningen, använd knapparna
ellerpå reglagepanelen.
Displayen på instrumentpanelen visar
läget i förhållande till regleringen.
Läge 0: en eller två personer i
framsätet.
Position 1: fyra eller fem personer;
Position 2: fyra eller fem personer +
last i bagageutrymmet;
Position 3: förare och maximal
tillåten belastning med last som endast
placerats i bagageutrymmet.
OBSERVERA! Kontrollera strålkastarens
inriktning varje gång som den
transporterade lastens vikt ändras.
DIMLJUS
(i förekommande fall)
Knappen för dimljusen sitter på den
vänstra kontrollpanelen (knapp 1
bild 32 ). När dimstrålkastarna är tända,
tänds varningslampan
på
instrumentbrädan.
Med tändlåset på MAR, positionsljuset
och halvljuset på, trycker du på
knappen 1 för att sätta på
dimstrålkastarna.
För att stänga av dimljusen, tryck åter
på knappen 1 eller vrid vredet på den
vänstra spaken bild 29 till
eller ställ
tändlåset på STOP.
3004126J0002EM
3104126J0003EM
23

Kurvljus
Funktionen aktiveras med halvljus som
tänds vid en hastighet under
40 km/tim.: för stora rattsvängningar
eller när körriktningsvisaren sätts på,
tänds ett ljus (integrerat i
dimstrålkastaren) sidan man svänger till
för att förbättra synvinkeln under natten
DIMBAKLJUS(om tillgänglig)
Knappen för dimbakljus sitter på den
vänstra kontrollpanelen (knapp 1
bild 33 ). När dimbakljuset är tänt, tänds
varningslampan
på
instrumentpanelen.
Med tändningsnyckeln på MAR, halvljus
eller dimljus påsatt, trycker du på
knappen 1 för att sätta på
dimstrålkastarna.För att stänga av dimbakljusen, tryck
åter på knappen 1 eller vrid vredet på
den vänstra spaken bild 29 till
eller
ställ tändlåset på STOP.
KÖRRIKTNINGSVISARE
För den vänstra spaken 1 bild 30 till
läget (stabilt):
uppåt: aktiverar höger
körriktningsvisare.
nedåt: aktiverar vänster
körriktningsvisare.
På instrumentpanelen blinkar
varningslampan lampan
eller.
Körriktningsvisarna inaktiveras
automatiskt när du återför bilen i rakt
körläge eller då du sätter på vaselljuset
(D.R.L.). / parkeringsljus.Funktionen "Lane Change" (filbyte)
Om du vill signalera ett filbyte under
körningen, ska du ställa den vänstra
spaken till tillfälligt läge i mindre än en
halv sekund.
Körriktningsvisaren på den valda sidan
blinkar 5 gånger och slutar sedan.
COURTESY LIGHTS
Denna funktion gör att man kan aktivera
positionsljusen och
nummerplåtsbelysningen i 25 sekunder,
med tändlåset på MAR, varje gång man
låser upp bilen med nyckeln med
fjärrkontroll.
Funktionens aktivering kan regleras på
displaymenyn eller viaUconnect™-
systemet.
Funktionen inaktiveras automatiskt efter
aktiveringstidens slut (25 sekunder) eller
då bildörrarna låses igen eller då man
ställer tändlåset i ett annat läge än
MAR.
3204126J0008EM
3304126J0009EM
24
LÄR KÄNNA DIN BIL

“FOLLOW ME
HOME”-SYSTEM
Aktivering
Ställ tändningsnyckeln på STOP.
Dra vänster spak till blinkande helljus
inom 2 minuter. Varje förflyttning av
spaken motsvarar en ökning på
30 sekunder av fördröjningen av
strålkastarnas avstängning till maximalt
210 sekunder (motsvarande sju
blinkningar).
Inaktivering
Håll den vänstra spaken för blinkande
helljus nedtryckt i några sekunder.
VARNING
20)Varselljusen är ett alternativ till halvljuset
när ljusen är obligatoriska under dagen.
Om detta inte föreskrivs, får man dock
använda varselljusen.
21)Varselljus kan aldrig ersätta halvljus vid
körning i mörker eller i passager.
Varselljusen ska användas i enlighet med
trafikförordningarna i det land som man
befinner sig i.
INNERBELYSNING
BELYSNINGSENHET
FRAM
Brytaren 1 bild 34 tänder/släcker
belysningsenhetens lampor.
Positioner för strömbrytare 1:
Mittläge: lamporna 2 och 5 tänds
respektive släcks när dörrarna öppnas
eller stängs.
strömbrytaren är nedtryckt till vänster
(position OFF): lamporna 2 och 5 förblir
släckta;
strömbrytaren är nedtryckt till höger (
): lamporna 2 och 5 förblir tända.
Tändning/släckning av ljusen görs
progressivt.
Brytaren 3 sätter på/stänger av lampa
2.Brytaren 4 sätter på/stänger av lampa
5.
När lamporna tänds manuellt, slocknar
belysningsenheten automatiskt efter
15 minuter för att skydda batteriet men
endast om tändlåset står på STOP.
OBSERVERA! Innan du kliver ut ur
fordonet, ska du försäkra dig om att
taklamporna är släckta. Detta för att
undvika att laddar r batteriet efter att
dörrarna har stängts. Om du glömmer
kvar strömbrytaren i läget för konstant
tänt ljus, släcks i alla händelser
belysningen automatiskt 15 minuter
efter att motorn har stängts av.
Timer för takbelysning
På en del versioner finns det två
timerstyrda enheter som har till syfte att
göra in- och urstigningen i bilen mer
behaglig, särskilt på natten och på
dåligt belysta platser.
Timer vid instigning
Takbelysningen lyser i följande lägen:
i några sekunder efter att dörrarna
har låsts upp;
i cirka 3 minuter efter att en sidodörr
har öppnats;
i några sekunder efter att dörrarna
har låsts.
Tidsstyrningen avbryts när du vrider
tändningsnyckeln till MAR.
3404136J0001EM
25

Timer vid urstigning
Taklamporna tänds när du drar ut
nyckeln inom 2 minuter efter att stängt
av motorn, öppnat och stängt en dörr
med uttagen nyckel.
Timern inaktiveras automatiskt när du
låser dörrarna.
Med tändlåset på STOP slocknar
belysningsenheten automatiskt efter
15 minuter för att skydda batteriets
livslängd.VINDRUTETORKARE/
BAKRUTETORKARE
Spaken till höger styr vindrutetorkare/
vindrutespolarna och
bakrutetorkare/bakrutespolaren.
De fungerar endast med
tändningsnyckeln på MAR.
VINDRUTETORKARE/
VINDRUTESPOLARE
Funktion
22)
5) 6)
Hylsan 1 bild 35 kan stå i följande
lägen:
stillastående vindrutetorkare
fast intermittens (långsam)
intermittens i förhållande till
hastigheten
LOlångsam kontinuerlig funktion
HISnabb kontinuerlig funktion
MIST-funktion.
Genom att flytta spaken uppåt (tillfälligt
läge) aktiveras MIST-funktionen
.
Funktionen är begränsad till den tid
som spaken hålls kvar i detta läge
manuellt. När spaken släpps upp går
den tillbaka till sitt läge och stänger
automatiskt av vindrutetorkaren.
Intelligent vindrutetorkarfunktion
När spaken dras mot ratten (tillfälligt
läge) aktiveras vindrutetorkaren.
Med spaken åtdragen i över en halv
sekund, förflyttas vindrutetorkaren med
det aktiva kommandot. När användaren
släpper upp spaken, görs tre slag.
Därefter, om reglaget är på
,
avslutas spolningscykeln av ett sista
slag efter en paus på 6 sekunder.
Vid lägeLOellerHIutförs inte
funktionen för intelligent tvätt.
35P2000174
26
LÄR KÄNNA DIN BIL

Funktionen "Service Position"
Denna funktion gör att du kan byta
borstarna eller skydda dem vid is
och/eller snö.
Den kan aktiveras endast när du stängt
av motorn.
Funktionen "Service Position" kan väljas
via en uttrycklig begäran inom två
minuter efter att motorn stängts av med
borstarna korrekt återförda till
parkeringsläget.
Du kan aktivera funktionen genom att
vrida ringen till
och flytta spaken
uppåt till MIST
högst tre gånger.
Aktiveringarna används för att erhålla
det önskade läget för borstarna.
Funktionen inaktiveras vid nästa
påsättning av bilen, med en begäran
om torkning eller med fordonet i rörelse
(hastighet högre än 5 km/tim.).
OBSERVERA! Innan du aktiverar
funktionen ska du försäkra dig om att
vindrutan är fri från snö eller is när du
sätter på motorn.
REGNSENSOR
(om tillgänglig)
7) 8)
Den sitter bakom innerbackspegeln och
är i kontakt med vindrutan bild 36. Den
kan mäta regnmängden och därmed
hantera det automatiska spolningsläget
för vindrutan enligt vattnet som finns pårutan (se informationen i avsnittet
"Automatisk vindrutetorkning").
BAKRUTETORKARE/
BAKRUTESPOLARE
Hylsan 2, som visas i bild 37, kan stå i
följande positioner:
stillastående bakrutetorkare
intervallfunktion
kontinuerlig funktion, utan paus
mellan slagen.
Bakrutetorkaren kan aktiveras på
följande sätt:
Intermittent med en paus på cirka två
sekunder mellan slagen, när hylsan
2 står på
och vindrutetorkaren inte är
igång.
Synkron (vindrutetorkaren fungerar
hälften så snabbt) när hylsan 2 står på
och vindrutetorkaren är igång eller
när hylsan 2 är på
, backen är ilagd
och vindrutetorkaren är igång.
kontinuerlig när hylsan 2 står på.
Tryck spaken mot ratten (tillfälligt läge)
för att aktivera vindrutetorkaren. När du
trycker på spaken, aktiveras samtidigt
bakrutespolarens stråle och
bakrutetorkaren.
När du släpper upp spaken, gör bladet
tre slag, precis som vindrutetorkaren.
Om positionen är på
(stillastående
bakrutetorkare), avslutas
spolningscykeln av ett sista slag efter
en paus på 6 sekunder. Den intelligenta
spolningscykeln utförs inte om
positionen är
.
VARNING
22)Om det är nödvändigt att rengöra
rutan, ska du försäkra dig om att enheten
har inaktiverats eller att tändningsnyckeln
ställts på STOP.
3604146J0003EM
37P2000177
27

OBSERVERA!
5)Använd inte vindrutetorkaren för att ta
bort snö eller is från vindrutan. Om
vindrutetorkaren utsätts för en alltför hög
belastning, aktiveras motorskyddet som
blockerar torkaren under några sekunder.
Om funktionen sedan inte återställs, även
efter bilens omstart, ska du vända dig till
Fiats servicenät.
6)Sätt aldrig på vindrutetorkarna när
bladen är upplyfta från vindrutan.
7)Sätt inte igång regnsensorn medan du
tvättar bilen i en automattvätt.
8)Om det finns is på vindrutan, ska du se
till att anordningen är frånkopplad.
28
LÄR KÄNNA DIN BIL

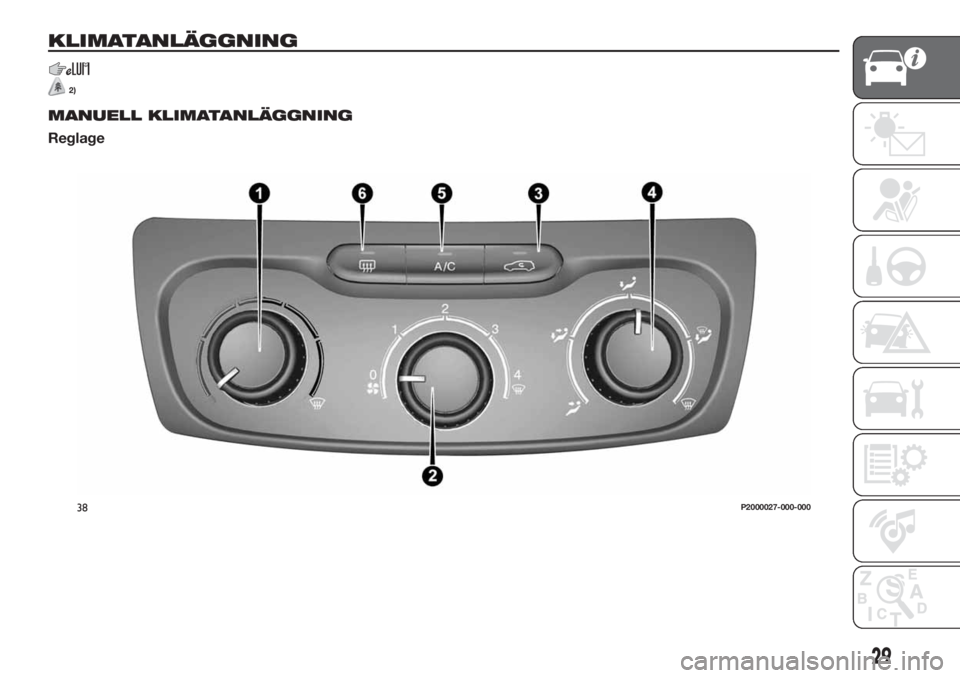

KLIMATANLÄGGNING
2)
MANUELL KLIMATANLÄGGNING
Reglage
38P2000027-000-000
29

1 — Manöverratt för reglering av
lufttemperaturen (blandning av varm/kall
luft):
Rött område = varm luft;
Blått område = kall luft.
2 — Manöverratt för aktivering/reglering
av fläkten:
0 = avstängd fläkt
1-2-3 = ventilationshastighet;
4= ventilation vid maximal
hastighet.
3 — knapp för att sätta på/stänga av
invändig cirkulationsluft.
4 — manöverratt för luftdistribution:
luftutsläpp från de mittre ventilerna
och sidventilerna
luftutsläpp från de mittre ventilerna,
sidventilerna och spridarna vid
fotområdet fram och bak
luftutsläpp från spridarna vid
fotområdet fram och bak samt ett
lätt luftflöde även från
sidoventilerna på panelen
luftutsläpp från spridarna vid
fotområdet fram, bak, vid
vindrutan, vid sidorutorna samt ett
lätt luftflöde även från
sidoventilerna på panelen
luftutsläpp vid vindrutan, vid
sidorutorna samt ett lätt luftflöde
även från sidoventilerna på
panelen
5 — Knapp för att sätta på/stänga av
klimatanläggningen.
6 — Knapp för aktivering/inaktivering av
avimning/avfrostning av eluppvärmd
bakruta.
30
LÄR KÄNNA DIN BIL
