2018 FIAT TIPO 5DOORS STATION WAGON Drift- och underhållshandbok (in Swedish)

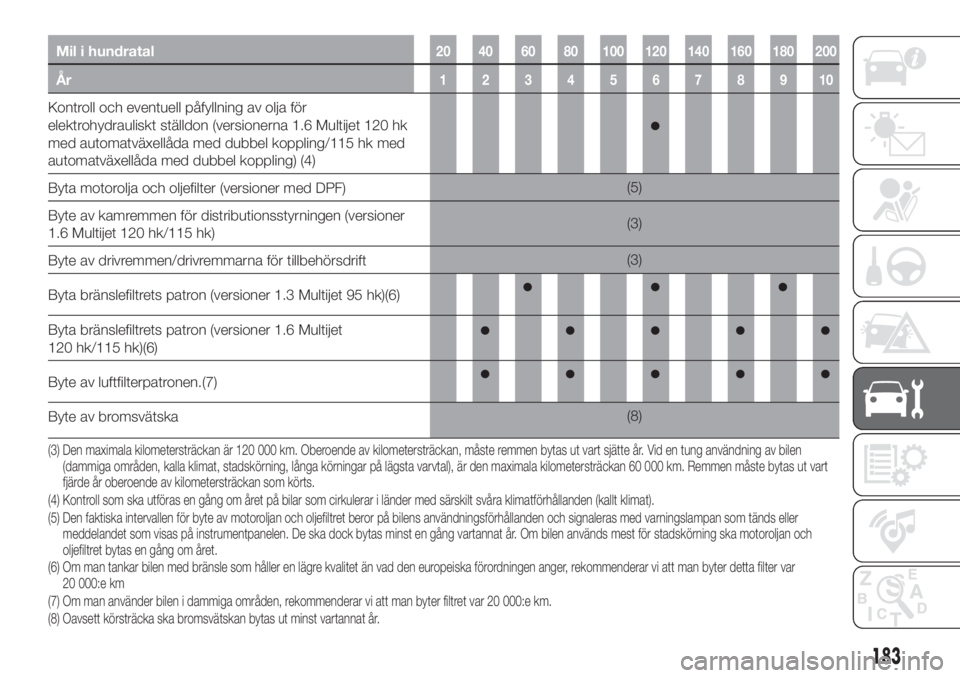

Mil i hundratal20 40 60 80 100 120 140 160 180 200
År12345678910
Kontroll och eventuell påfyllning av olja för
elektrohydrauliskt ställdon (versionerna 1.6 Multijet 120 hk
med automatväxellåda med dubbel koppling/115 hk med
automatväxellåda med dubbel koppling) (4)
Byta motorolja och oljefilter (versioner med DPF)(5)
Byte av kamremmen för distributionsstyrningen (versioner
1.6 Multijet 120 hk/115 hk)(3)
Byte av drivremmen/drivremmarna för tillbehörsdrift(3)
Byta bränslefiltrets patron (versioner 1.3 Multijet 95 hk)(6)
Byta bränslefiltrets patron (versioner 1.6 Multijet
120 hk/115 hk)(6)
Byte av luftfilterpatronen.(7)
Byte av bromsvätska(8)
(4) Kontroll som ska utföras en gång om året på bilar som cirkulerar i länder med särskilt svåra klimatförhållanden (kallt klimat).
(5) Den faktiska intervallen för byte av motoroljan och oljefiltret beror på bilens användningsförhållanden och signaleras med varningslampan somtänds eller
meddelandet som visas på instrumentpanelen. De ska dock bytas minst en gång vartannat år. Om bilen används mest för stadskörning ska motoroljan och
oljefiltret bytas en gång om året. (3) Den maximala kilometersträckan är 120 000 km. Oberoende av kilometersträckan, måste remmen bytas ut vart sjätte år. Vid en tung användning av bilen
(dammiga områden, kalla klimat, stadskörning, långa körningar på lägsta varvtal), är den maximala kilometersträckan 60 000 km. Remmen måste bytas ut vart
fjärde år oberoende av kilometersträckan som körts.
(6) Om man tankar bilen med bränsle som håller en lägre kvalitet än vad den europeiska förordningen anger, rekommenderar vi att man byter detta filter var
20 000:e km
(7) Om man använder bilen i dammiga områden, rekommenderar vi att man byter filtret var 20 000:e km.
(8) Oavsett körsträcka ska bromsvätskan bytas ut minst vartannat år.
183

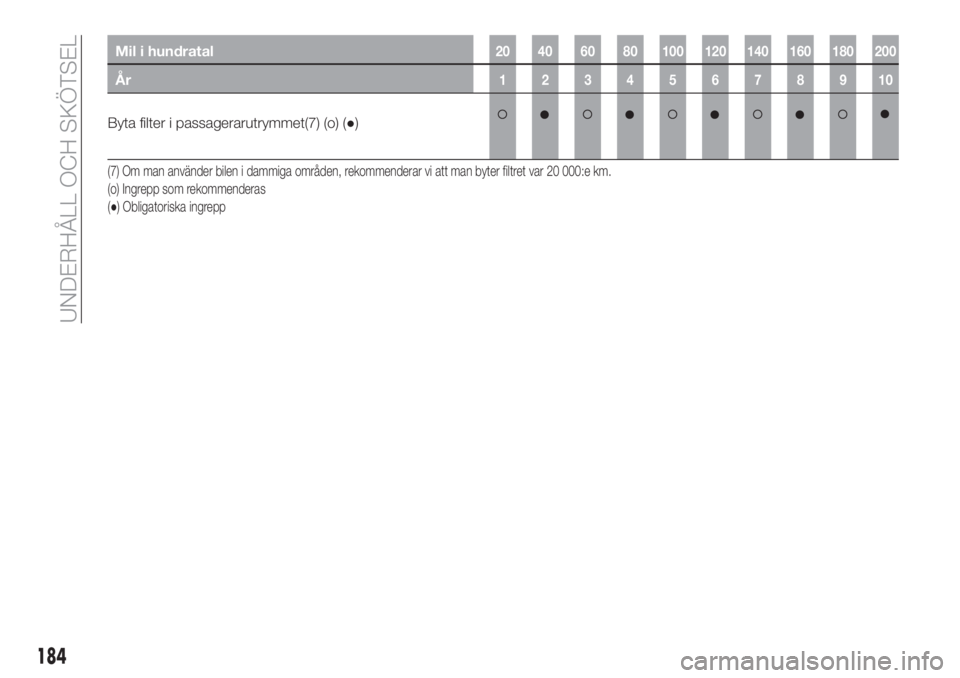

Mil i hundratal20 40 60 80 100 120 140 160 180 200
År12345678910
Byta filter i passagerarutrymmet(7) (o) (●)
(7) Om man använder bilen i dammiga områden, rekommenderar vi att man byter filtret var 20 000:e km.
(o) Ingrepp som rekommenderas
(●) Obligatoriska ingrepp
184

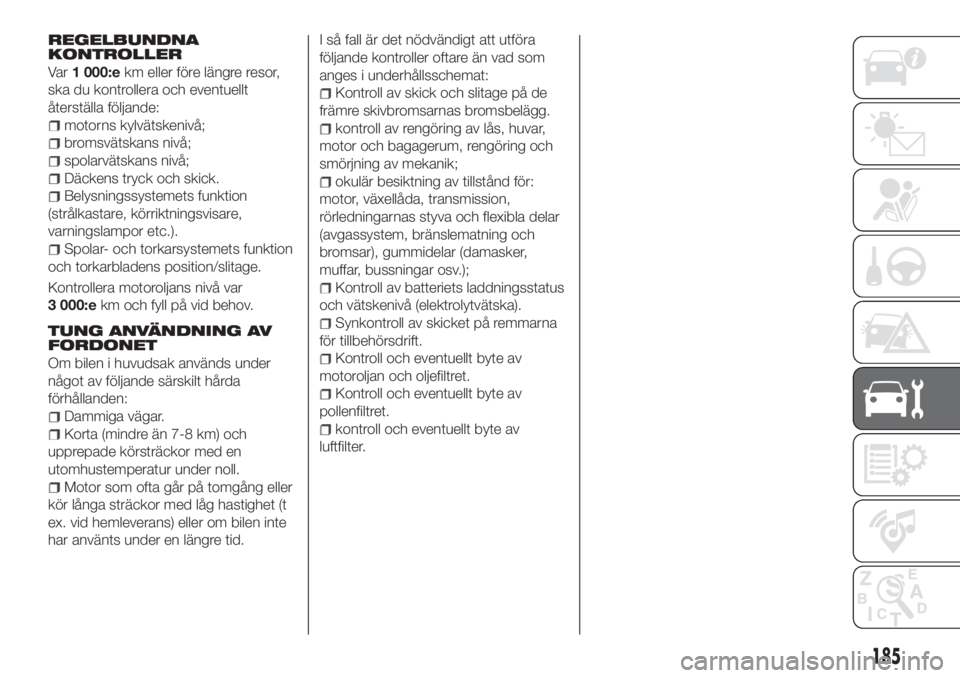

UNDERHÅLL OCH SKÖTSEL

REGELBUNDNA
KONTROLLER
Va r1 000:ekm eller före längre resor,
ska du kontrollera och eventuellt
återställa följande:
motorns kylvätskenivå;
bromsvätskans nivå;
spolarvätskans nivå;
Däckens tryck och skick.
Belysningssystemets funktion
(strålkastare, körriktningsvisare,
varningslampor etc.).
Spolar- och torkarsystemets funktion
och torkarbladens position/slitage.
Kontrollera motoroljans nivå var
3 000:ekm och fyll på vid behov.
TUNG ANVÄNDNING AV
FORDONET
Om bilen i huvudsak används under
något av följande särskilt hårda
förhållanden:
Dammiga vägar.
Korta (mindre än 7-8 km) och
upprepade körsträckor med en
utomhustemperatur under noll.
Motor som ofta går på tomgång eller
kör långa sträckor med låg hastighet (t
ex. vid hemleverans) eller om bilen inte
har använts under en längre tid.I så fall är det nödvändigt att utföra
följande kontroller oftare än vad som
anges i underhållsschemat:
Kontroll av skick och slitage på de
främre skivbromsarnas bromsbelägg.
kontroll av rengöring av lås, huvar,
motor och bagagerum, rengöring och
smörjning av mekanik;
okulär besiktning av tillstånd för:
motor, växellåda, transmission,
rörledningarnas styva och flexibla delar
(avgassystem, bränslematning och
bromsar), gummidelar (damasker,
muffar, bussningar osv.);
Kontroll av batteriets laddningsstatus
och vätskenivå (elektrolytvätska).
Synkontroll av skicket på remmarna
för tillbehörsdrift.
Kontroll och eventuellt byte av
motoroljan och oljefiltret.
Kontroll och eventuellt byte av
pollenfiltret.
kontroll och eventuellt byte av
luftfilter.
185

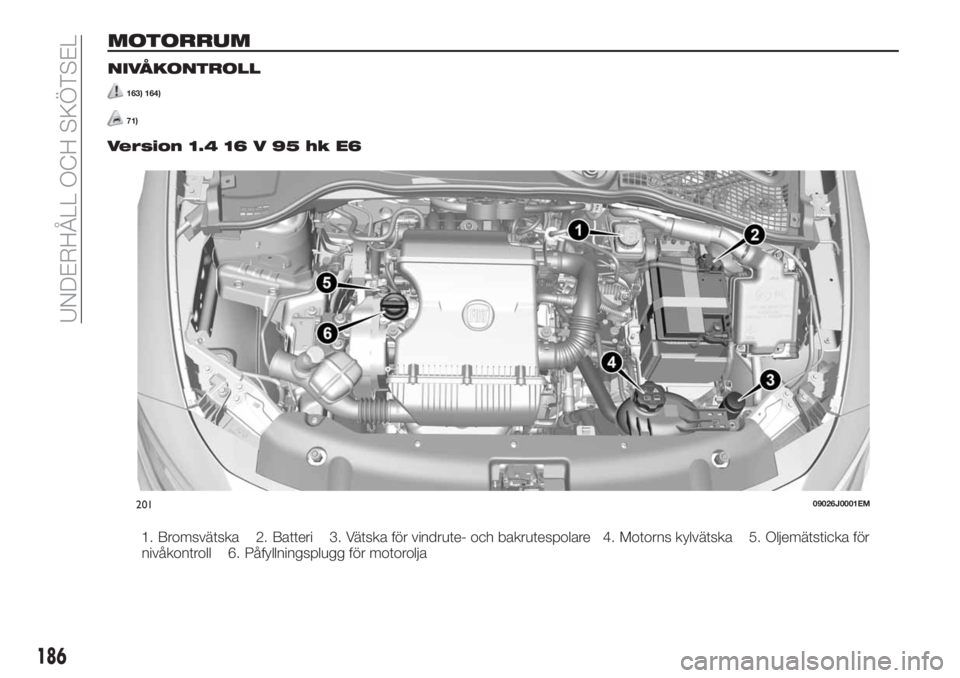

MOTORRUM
NIVÅKONTROLL
163) 164)
71)
Version 1.4 16 V 95 hk E6
1. Bromsvätska 2. Batteri 3. Vätska för vindrute- och bakrutespolare 4. Motorns kylvätska 5. Oljemätsticka för
nivåkontroll 6. Påfyllningsplugg för motorolja
20109026J0001EM
186
UNDERHÅLL OCH SKÖTSEL

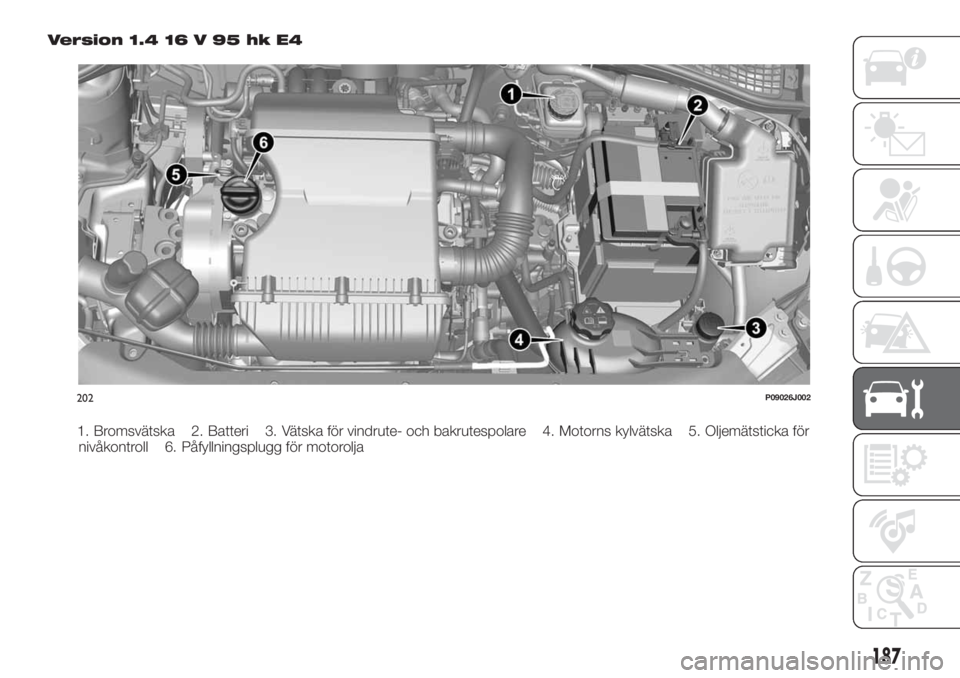

Version 1.4 16 V 95 hk E4
1. Bromsvätska 2. Batteri 3. Vätska för vindrute- och bakrutespolare 4. Motorns kylvätska 5. Oljemätsticka för
nivåkontroll 6. Påfyllningsplugg för motorolja
202P09026J002
187

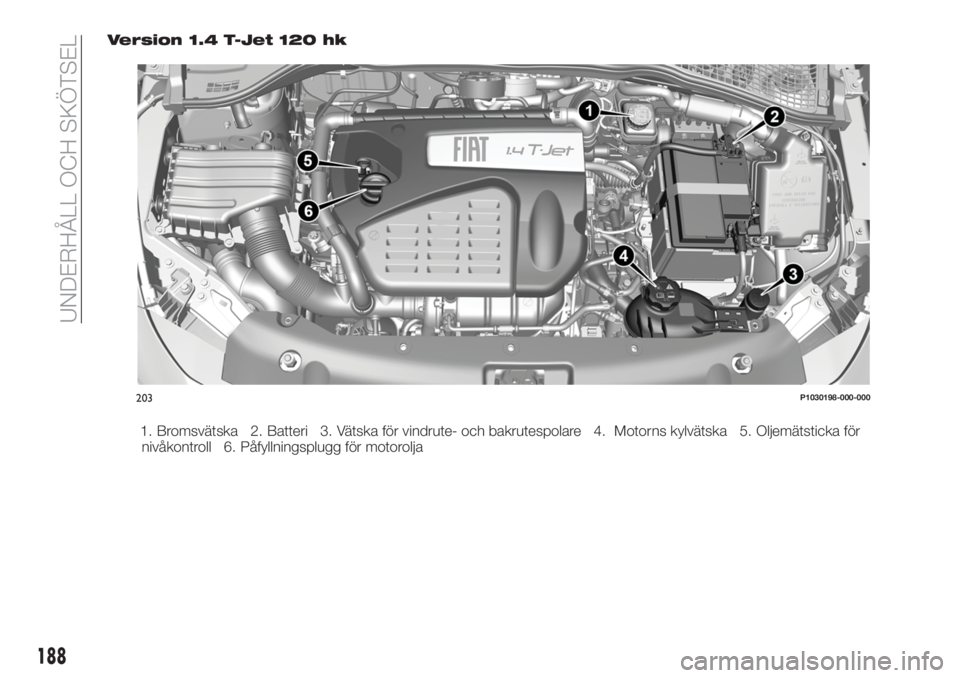

Version 1.4 T-Jet 120 hk
1. Bromsvätska 2. Batteri 3. Vätska för vindrute- och bakrutespolare 4. Motorns kylvätska 5. Oljemätsticka för
nivåkontroll 6. Påfyllningsplugg för motorolja
203P1030198-000-000
188
UNDERHÅLL OCH SKÖTSEL

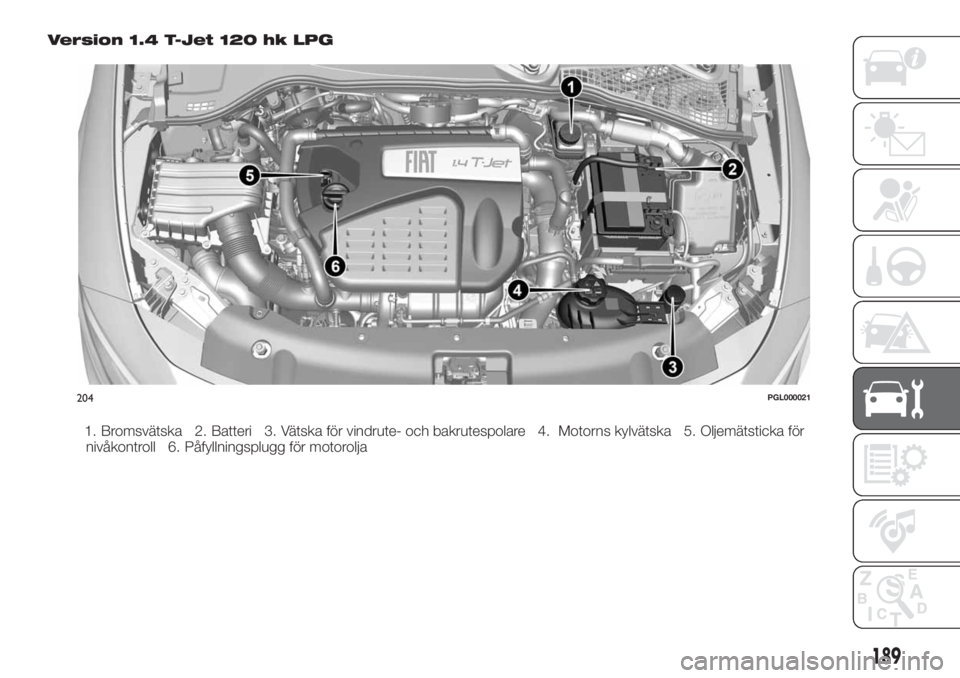

Version 1.4 T-Jet 120 hk LPG
1. Bromsvätska 2. Batteri 3. Vätska för vindrute- och bakrutespolare 4. Motorns kylvätska 5. Oljemätsticka för
nivåkontroll 6. Påfyllningsplugg för motorolja
204PGL000021
189

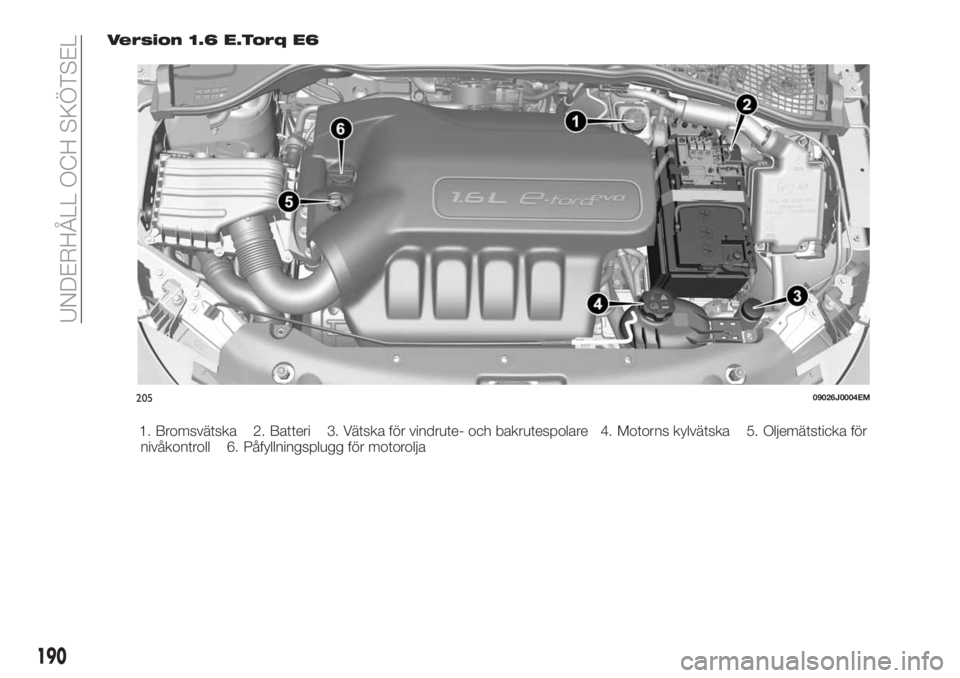

Version 1.6 E.Torq E6
1. Bromsvätska 2. Batteri 3. Vätska för vindrute- och bakrutespolare 4. Motorns kylvätska 5. Oljemätsticka för
nivåkontroll 6. Påfyllningsplugg för motorolja
20509026J0004EM
190
UNDERHÅLL OCH SKÖTSEL
