2018 FIAT TIPO 5DOORS STATION WAGON Drift- och underhållshandbok (in Swedish)

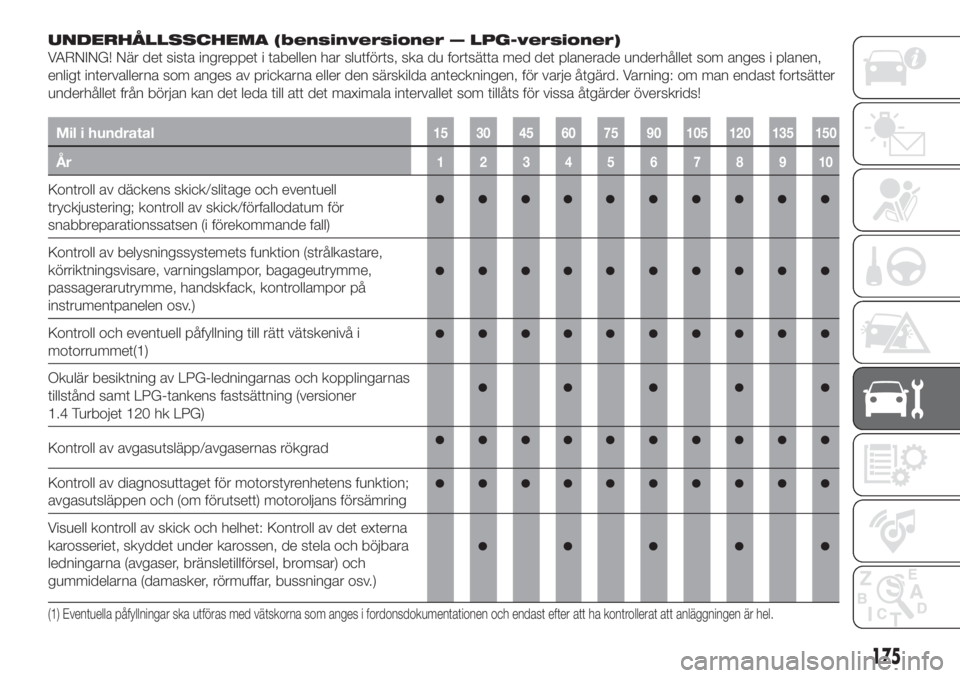

UNDERHÅLLSSCHEMA (bensinversioner — LPG-versioner)
VARNING! När det sista ingreppet i tabellen har slutförts, ska du fortsätta med det planerade underhållet som anges i planen,
enligt intervallerna som anges av prickarna eller den särskilda anteckningen, för varje åtgärd. Varning: om man endast fortsätter
underhållet från början kan det leda till att det maximala intervallet som tillåts för vissa åtgärder överskrids!
Mil i hundratal15 30 45 60 75 90 105 120 135 150
År12345678910
Kontroll av däckens skick/slitage och eventuell
tryckjustering; kontroll av skick/förfallodatum för
snabbreparationssatsen (i förekommande fall)
Kontroll av belysningssystemets funktion (strålkastare,
körriktningsvisare, varningslampor, bagageutrymme,
passagerarutrymme, handskfack, kontrollampor på
instrumentpanelen osv.)
Kontroll och eventuell påfyllning till rätt vätskenivå i
motorrummet(1)
Okulär besiktning av LPG-ledningarnas och kopplingarnas
tillstånd samt LPG-tankens fastsättning (versioner
1.4 Turbojet 120 hk LPG)
Kontroll av avgasutsläpp/avgasernas rökgrad
Kontroll av diagnosuttaget för motorstyrenhetens funktion;
avgasutsläppen och (om förutsett) motoroljans försämring
Visuell kontroll av skick och helhet: Kontroll av det externa
karosseriet, skyddet under karossen, de stela och böjbara
ledningarna (avgaser, bränsletillförsel, bromsar) och
gummidelarna (damasker, rörmuffar, bussningar osv.)
(1) Eventuella påfyllningar ska utföras med vätskorna som anges i fordonsdokumentationen och endast efter att ha kontrollerat att anläggningen är hel.
175

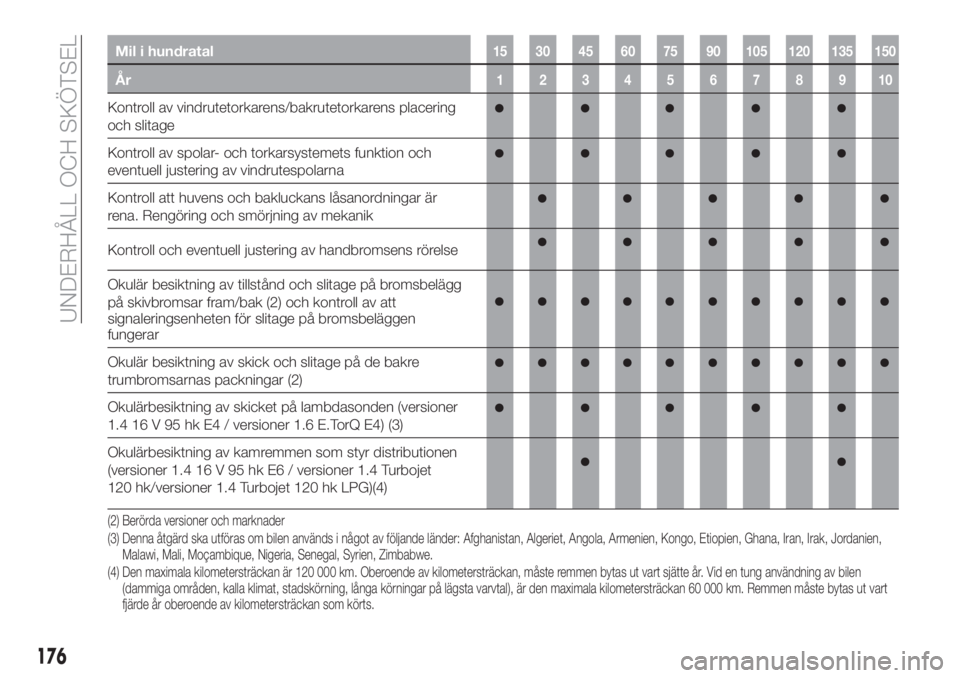

Mil i hundratal15 30 45 60 75 90 105 120 135 150
År12345678910
Kontroll av vindrutetorkarens/bakrutetorkarens placering
och slitage
Kontroll av spolar- och torkarsystemets funktion och
eventuell justering av vindrutespolarna
Kontroll att huvens och bakluckans låsanordningar är
rena. Rengöring och smörjning av mekanik
Kontroll och eventuell justering av handbromsens rörelse
Okulär besiktning av tillstånd och slitage på bromsbelägg
på skivbromsar fram/bak (2)
och kontroll av att
signaleringsenheten för slitage på bromsbeläggen
fungerar
Okulär besiktning av skick och slitage på de bakre
trumbromsarnas packningar (2)
Okulärbesiktning av skicket på lambdasonden (versioner
1.4 16 V 95 hk E4 / versioner 1.6 E.TorQ E4) (3)
Okulärbesiktning av kamremmen som styr distributionen
(versioner 1.4 16 V 95 hk E6 / versioner 1.4 Turbojet
120 hk/versioner 1.4 Turbojet 120 hk LPG)(4)
(2) Berörda versioner och marknader
(3) Denna åtgärd ska utföras om bilen används i något av följande länder: Afghanistan, Algeriet, Angola, Armenien, Kongo, Etiopien, Ghana, Iran, Irak, Jordanien,
Malawi, Mali, Moçambique, Nigeria, Senegal, Syrien, Zimbabwe.
(4) Den maximala kilometersträckan är 120 000 km. Oberoende av kilometersträckan, måste remmen bytas ut vart sjätte år. Vid en tung användning av bilen
(dammiga områden, kalla klimat, stadskörning, långa körningar på lägsta varvtal), är den maximala kilometersträckan 60 000 km. Remmen måste bytas ut vart
fjärde år oberoende av kilometersträckan som körts.
176
UNDERHÅLL OCH SKÖTSEL

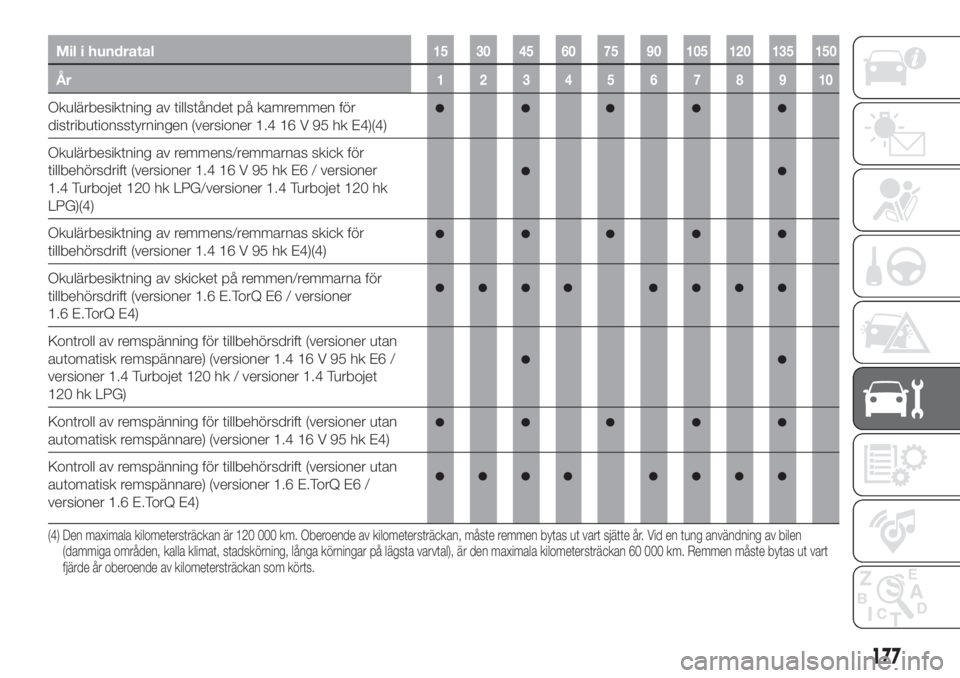

Mil i hundratal15 30 45 60 75 90 105 120 135 150
År12345678910
Okulärbesiktning av tillståndet på kamremmen för
distributionsstyrningen (versioner 1.4 16 V 95 hk E4)(4)
Okulärbesiktning av remmens/remmarnas skick för
tillbehörsdrift (versioner 1.4 16 V 95 hk E6 / versioner
1.4 Turbojet 120 hk LPG/versioner 1.4 Turbojet 120 hk
LPG)(4)
Okulärbesiktning av remmens/remmarnas skick för
tillbehörsdrift (versioner 1.4 16 V 95 hk E4)(4)
Okulärbesiktning av skicket på remmen/remmarna för
tillbehörsdrift (versioner 1.6 E.TorQ E6 / versioner
1.6 E.TorQ E4)
Kontroll av remspänning för tillbehörsdrift (versioner utan
automatisk remspännare) (versioner 1.4 16 V 95 hk E6 /
versioner 1.4 Turbojet 120 hk / versioner 1.4 Turbojet
120 hk LPG)
Kontroll av remspänning för tillbehörsdrift (versioner utan
automatisk remspännare) (versioner 1.4 16 V 95 hk E4)
Kontroll av remspänning för tillbehörsdrift (versioner utan
automatisk remspännare) (versioner 1.6 E.TorQ E6 /
versioner 1.6 E.TorQ E4)
(4) Den maximala kilometersträckan är 120 000 km. Oberoende av kilometersträckan, måste remmen bytas ut vart sjätte år. Vid en tung användning av bilen
(dammiga områden, kalla klimat, stadskörning, långa körningar på lägsta varvtal), är den maximala kilometersträckan 60 000 km. Remmen måste bytas ut vart
fjärde år oberoende av kilometersträckan som körts.
177

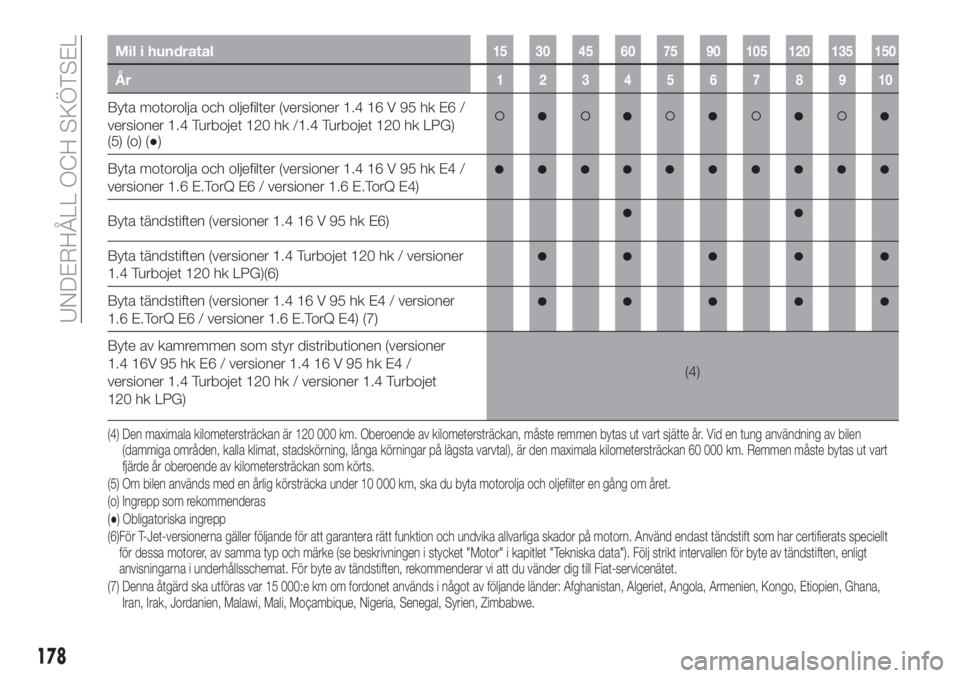

Mil i hundratal15 30 45 60 75 90 105 120 135 150
År12345678910
Byta motorolja och oljefilter (versioner 1.4 16 V 95 hk E6 /
versioner 1.4 Turbojet 120 hk /1.4 Turbojet 120 hk LPG)
(5) (o) (●)
Byta motorolja och oljefilter (versioner 1.4 16 V 95 hk E4 /
versioner 1.6 E.TorQ E6 / versioner 1.6 E.TorQ E4)
Byta tändstiften (versioner 1.4 16 V 95 hk E6)
Byta tändstiften (versioner 1.4 Turbojet 120 hk / versioner
1.4 Turbojet 120 hk LPG)(6)
Byta tändstiften (versioner 1.4 16 V 95 hk E4 / versioner
1.6 E.TorQ E6 / versioner 1.6 E.TorQ E4) (7)
Byte av kamremmen som styr distributionen (versioner
1.4 16V 95 hk E6 / versioner 1.4 16 V 95 hk E4 /
versioner 1.4 Turbojet 120 hk / versioner 1.4 Turbojet
120 hk LPG)(4)
(5) Om bilen används med en årlig körsträcka under 10 000 km, ska du byta motorolja och oljefilter en gång om året.
(o) Ingrepp som rekommenderas
(●) Obligatoriska ingrepp
(6)För T-Jet-versionerna gäller följande för att garantera rätt funktion och undvika allvarliga skador på motorn. Använd endast tändstift som har certifierats speciellt
för dessa motorer, av samma typ och märke (se beskrivningen i stycket "Motor" i kapitlet "Tekniska data"). Följ strikt intervallen för byte av tändstiften, enligt
anvisningarna i underhållsschemat. För byte av tändstiften, rekommenderar vi att du vänder dig till Fiat-servicenätet.
(7) Denna åtgärd ska utföras var 15 000:e km om fordonet används i något av följande länder: Afghanistan, Algeriet, Angola, Armenien, Kongo, Etiopien, Ghana,
Iran, Irak, Jordanien, Malawi, Mali, Moçambique, Nigeria, Senegal, Syrien, Zimbabwe. (4) Den maximala kilometersträckan är 120 000 km. Oberoende av kilometersträckan, måste remmen bytas ut vart sjätte år. Vid en tung användning av bilen
(dammiga områden, kalla klimat, stadskörning, långa körningar på lägsta varvtal), är den maximala kilometersträckan 60 000 km. Remmen måste bytas ut vart
fjärde år oberoende av kilometersträckan som körts.
178
UNDERHÅLL OCH SKÖTSEL

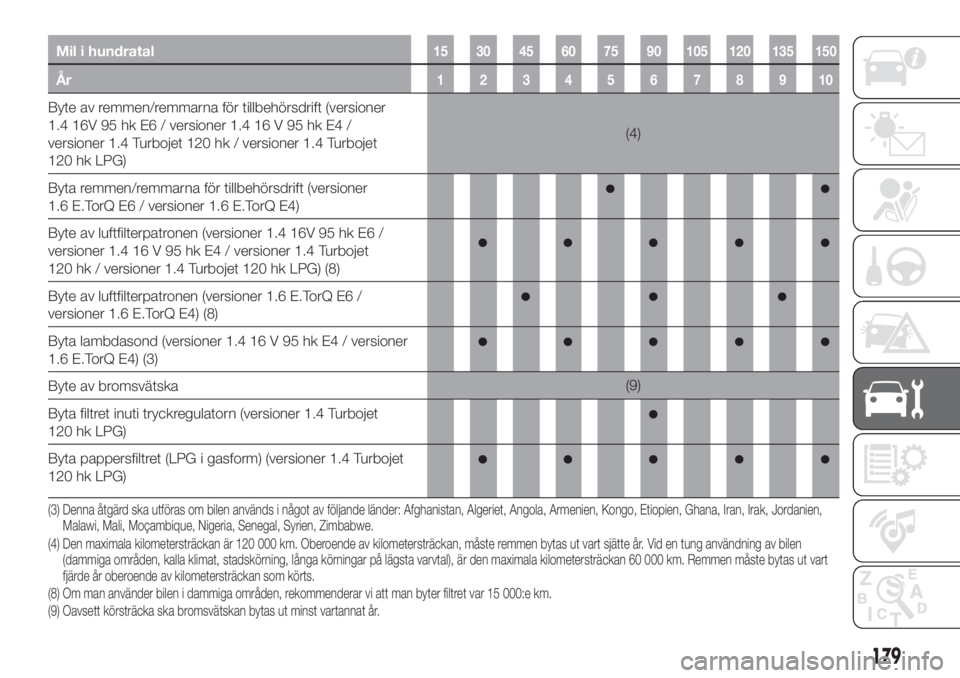

Mil i hundratal15 30 45 60 75 90 105 120 135 150
År12345678910
Byte av remmen/remmarna för tillbehörsdrift (versioner
1.4 16V 95 hk E6 / versioner 1.4 16 V 95 hk E4 /
versioner 1.4 Turbojet 120 hk / versioner 1.4 Turbojet
120 hk LPG)(4)
Byta remmen/remmarna för tillbehörsdrift (versioner
1.6 E.TorQ E6 / versioner 1.6 E.TorQ E4)
Byte av luftfilterpatronen (versioner 1.4 16V 95 hk E6 /
versioner 1.4 16 V 95 hk E4 / versioner 1.4 Turbojet
120 hk / versioner 1.4 Turbojet 120 hk LPG) (8)
Byte av luftfilterpatronen (versioner 1.6 E.TorQ E6 /
versioner 1.6 E.TorQ E4) (8)
Byta lambdasond (versioner 1.4 16 V 95 hk E4 / versioner
1.6 E.TorQ E4) (3)
Byte av bromsvätska(9)
Byta filtret inuti tryckregulatorn (versioner 1.4 Turbojet
120 hk LPG)
Byta pappersfiltret (LPG i gasform) (versioner 1.4 Turbojet
120 hk LPG)
(4) Den maximala kilometersträckan är 120 000 km. Oberoende av kilometersträckan, måste remmen bytas ut vart sjätte år. Vid en tung användning av bilen
(dammiga områden, kalla klimat, stadskörning, långa körningar på lägsta varvtal), är den maximala kilometersträckan 60 000 km. Remmen måste bytas ut vart
fjärde år oberoende av kilometersträckan som körts.
(8) Om man använder bilen i dammiga områden, rekommenderar vi att man byter filtret var 15 000:e km. (3) Denna åtgärd ska utföras om bilen används i något av följande länder: Afghanistan, Algeriet, Angola, Armenien, Kongo, Etiopien, Ghana, Iran, Irak, Jordanien,
Malawi, Mali, Moçambique, Nigeria, Senegal, Syrien, Zimbabwe.
(9) Oavsett körsträcka ska bromsvätskan bytas ut minst vartannat år.
179

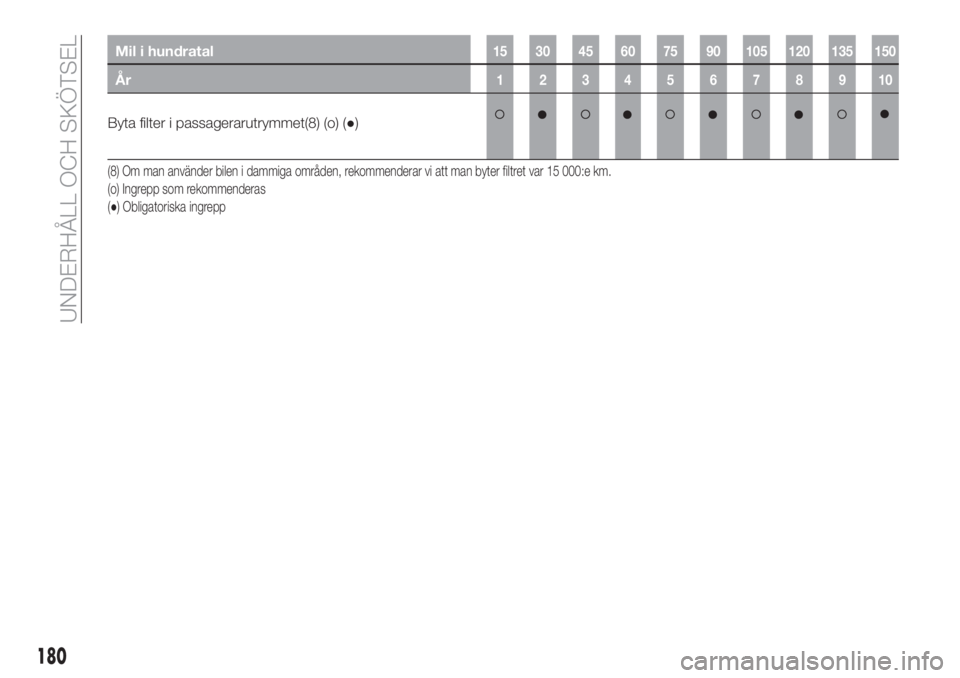

Mil i hundratal15 30 45 60 75 90 105 120 135 150
År12345678910
Byta filter i passagerarutrymmet(8) (o) (●)
(8) Om man använder bilen i dammiga områden, rekommenderar vi att man byter filtret var 15 000:e km.
(o) Ingrepp som rekommenderas
(●) Obligatoriska ingrepp
180
UNDERHÅLL OCH SKÖTSEL

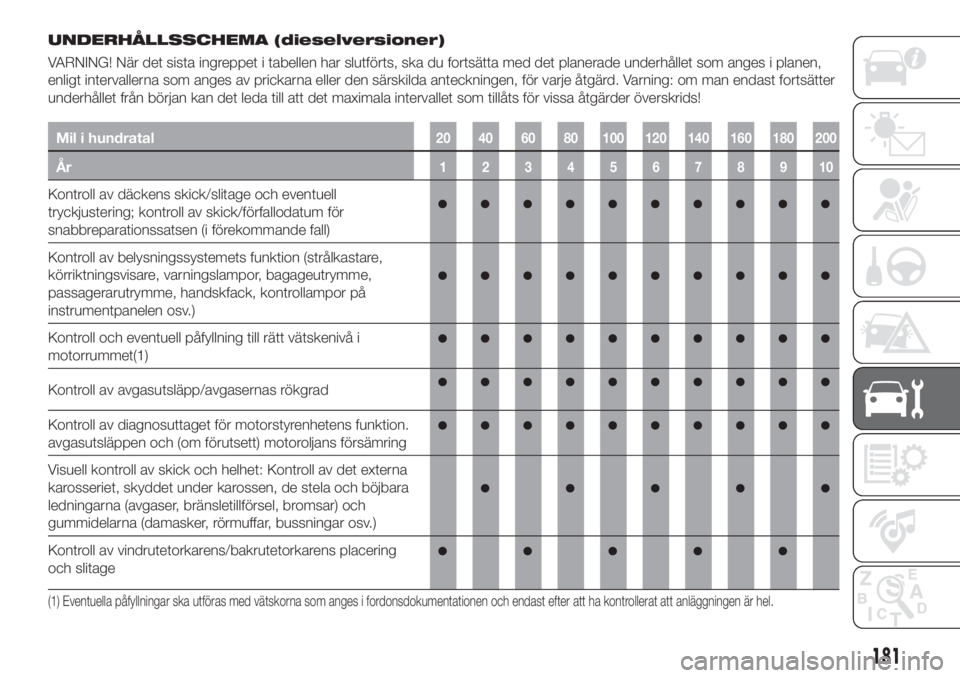

UNDERHÅLLSSCHEMA (dieselversioner)
VARNING! När det sista ingreppet i tabellen har slutförts, ska du fortsätta med det planerade underhållet som anges i planen,
enligt intervallerna som anges av prickarna eller den särskilda anteckningen, för varje åtgärd. Varning: om man endast fortsätter
underhållet från början kan det leda till att det maximala intervallet som tillåts för vissa åtgärder överskrids!
Mil i hundratal20 40 60 80 100 120 140 160 180 200
År12345678910
Kontroll av däckens skick/slitage och eventuell
tryckjustering; kontroll av skick/förfallodatum för
snabbreparationssatsen (i förekommande fall)
Kontroll av belysningssystemets funktion (strålkastare,
körriktningsvisare, varningslampor, bagageutrymme,
passagerarutrymme, handskfack, kontrollampor på
instrumentpanelen osv.)
Kontroll och eventuell påfyllning till rätt vätskenivå i
motorrummet(1)
Kontroll av avgasutsläpp/avgasernas rökgrad
Kontroll av diagnosuttaget för motorstyrenhetens funktion.
avgasutsläppen och (om förutsett) motoroljans försämring
Visuell kontroll av skick och helhet: Kontroll av det externa
karosseriet, skyddet under karossen, de stela och böjbara
ledningarna (avgaser, bränsletillförsel, bromsar) och
gummidelarna (damasker, rörmuffar, bussningar osv.)
Kontroll av vindrutetorkarens/bakrutetorkarens placering
och slitage
(1) Eventuella påfyllningar ska utföras med vätskorna som anges i fordonsdokumentationen och endast efter att ha kontrollerat att anläggningen är hel.
181

Mil i hundratal20 40 60 80 100 120 140 160 180 200
År12345678910
Kontroll av spolar- och torkarsystemets funktion och
eventuell justering av vindrutespolarna
Kontroll att huvens och bakluckans låsanordningar är rena.
Rengöring och smörjning av mekanik
Kontroll och eventuell justering av handbromsens rörelse
Okulär besiktning av tillstånd och slitage på bromsbelägg
på skivbromsar fram/bak (2)
och kontroll av att
signaleringsenheten för slitage på bromsbeläggen är hel
Okulär besiktning av skick och slitage på de bakre
trumbromsarnas packningar (2)
Okulärbesiktning av tillståndet på den tandade
transmissionsremmen (versioner 1.6 Multijet
120 hk/115 hk)(3)
Visuell kontroll av drivremen eller drivremmarna för
tillbehörsdrift.(3)
Kontroll av remspänning för tillbehörsdrift (versioner utan
automatisk spännanordning)
(2) Berörda versioner och marknader
(3) Den maximala kilometersträckan är 120 000 km. Oberoende av kilometersträckan, måste remmen bytas ut vart sjätte år. Vid en tung användning av bilen
(dammiga områden, kalla klimat, stadskörning, långa körningar på lägsta varvtal), är den maximala kilometersträckan 60 000 km. Remmen måste bytas ut vart
fjärde år oberoende av kilometersträckan som körts.
182
