2018 FIAT TIPO 5DOORS STATION WAGON Drift- och underhållshandbok (in Swedish)

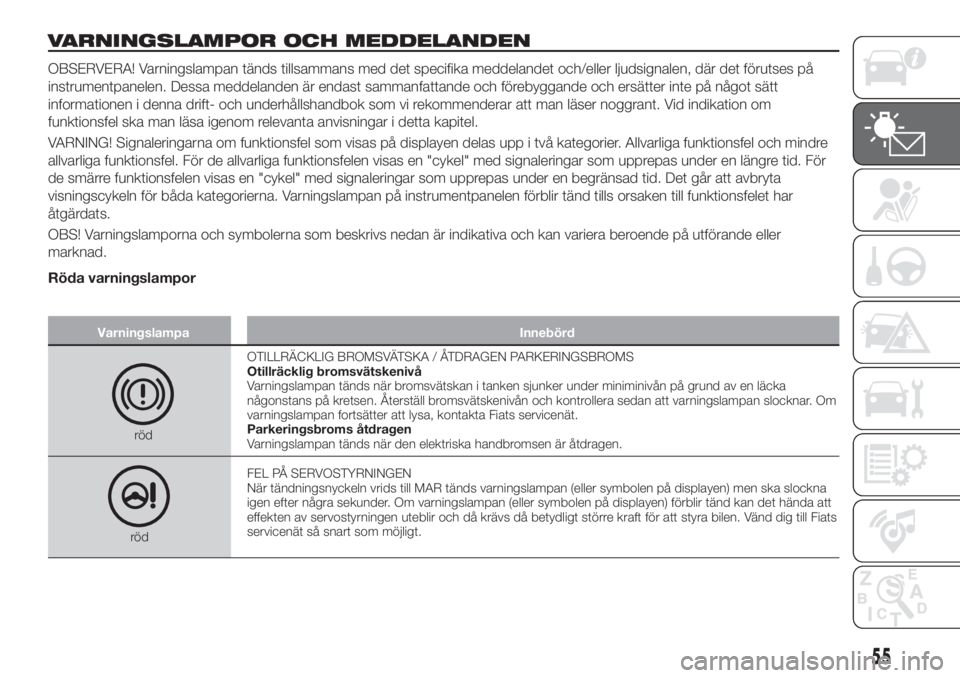

VARNINGSLAMPOR OCH MEDDELANDEN
OBSERVERA! Varningslampan tänds tillsammans med det specifika meddelandet och/eller ljudsignalen, där det förutses på
instrumentpanelen. Dessa meddelanden är endast sammanfattande och förebyggande och ersätter inte på något sätt
informationen i denna drift- och underhållshandbok som vi rekommenderar att man läser noggrant. Vid indikation om
funktionsfel ska man läsa igenom relevanta anvisningar i detta kapitel.
VARNING! Signaleringarna om funktionsfel som visas på displayen delas upp i två kategorier. Allvarliga funktionsfel och mindre
allvarliga funktionsfel. För de allvarliga funktionsfelen visas en "cykel" med signaleringar som upprepas under en längre tid. För
de smärre funktionsfelen visas en "cykel" med signaleringar som upprepas under en begränsad tid. Det går att avbryta
visningscykeln för båda kategorierna. Varningslampan på instrumentpanelen förblir tänd tills orsaken till funktionsfelet har
åtgärdats.
OBS! Varningslamporna och symbolerna som beskrivs nedan är indikativa och kan variera beroende på utförande eller
marknad.
Röda varningslampor
Varningslampa Innebörd
rödOTILLRÄCKLIG BROMSVÄTSKA / ÅTDRAGEN PARKERINGSBROMS
Otillräcklig bromsvätskenivå
Varningslampan tänds när bromsvätskan i tanken sjunker under miniminivån på grund av en läcka
någonstans på kretsen. Återställ bromsvätskenivån och kontrollera sedan att varningslampan slocknar. Om
varningslampan fortsätter att lysa, kontakta Fiats servicenät.
Parkeringsbroms åtdragen
Varningslampan tänds när den elektriska handbromsen är åtdragen.
rödFEL PÅ SERVOSTYRNINGEN
När tändningsnyckeln vrids till MAR tänds varningslampan (eller symbolen på displayen) men ska slockna
igen efter några sekunder. Om varningslampan (eller symbolen på displayen) förblir tänd kan det hända att
effekten av servostyrningen uteblir och då krävs då betydligt större kraft för att styra bilen. Vänd dig till Fiats
servicenät så snart som möjligt.
55

Varningslampa Innebörd

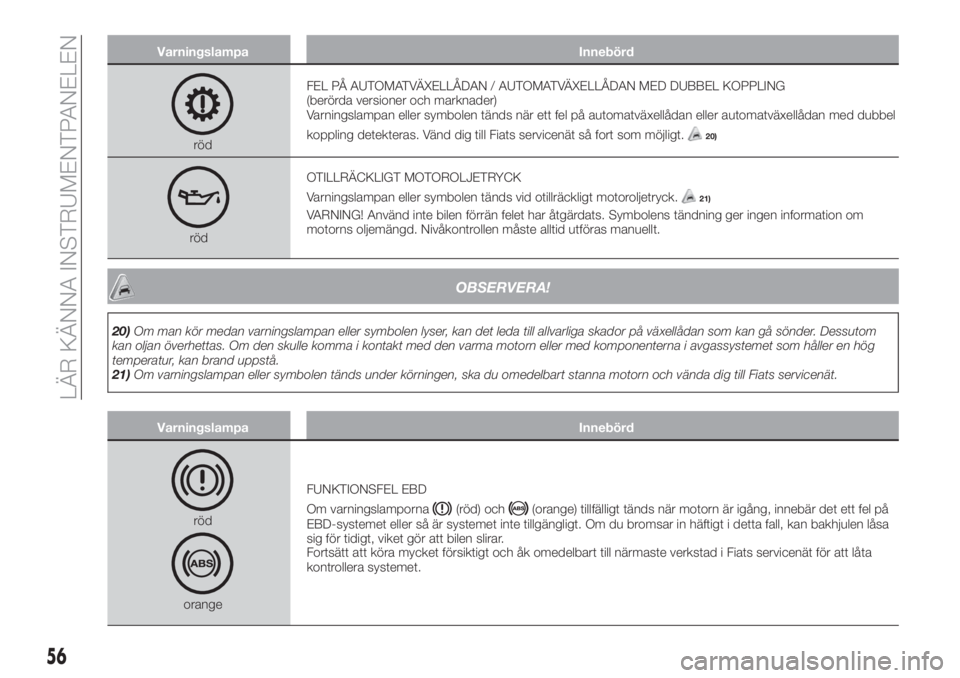

rödFEL PÅ AUTOMATVÄXELLÅDAN / AUTOMATVÄXELLÅDAN MED DUBBEL KOPPLING
(berörda versioner och marknader)
Varningslampan eller symbolen tänds när ett fel på automatväxellådan eller automatväxellådan med dubbel
koppling detekteras. Vänd dig till Fiats servicenät så fort som möjligt.20)
rödOTILLRÄCKLIGT MOTOROLJETRYCK
Varningslampan eller symbolen tänds vid otillräckligt motoroljetryck.
21)
VARNING! Använd inte bilen förrän felet har åtgärdats. Symbolens tändning ger ingen information om
motorns oljemängd. Nivåkontrollen måste alltid utföras manuellt.
OBSERVERA!
20)Om man kör medan varningslampan eller symbolen lyser, kan det leda till allvarliga skador på växellådan som kan gå sönder. Dessutom
kan oljan överhettas. Om den skulle komma i kontakt med den varma motorn eller med komponenterna i avgassystemet som håller en hög
temperatur, kan brand uppstå.
21)Om varningslampan eller symbolen tänds under körningen, ska du omedelbart stanna motorn och vända dig till Fiats servicenät.
Varningslampa Innebörd
röd
orangeFUNKTIONSFEL EBD
Om varningslamporna
(röd) och(orange) tillfälligt tänds när motorn är igång, innebär det ett fel på
EBD-systemet eller så är systemet inte tillgängligt. Om du bromsar in häftigt i detta fall, kan bakhjulen låsa
sig för tidigt, viket gör att bilen slirar.
Fortsätt att köra mycket försiktigt och åk omedelbart till närmaste verkstad i Fiats servicenät för att låta
kontrollera systemet.
56
LÄR KÄNNA INSTRUMENTPANELEN

Varningslampa Innebörd

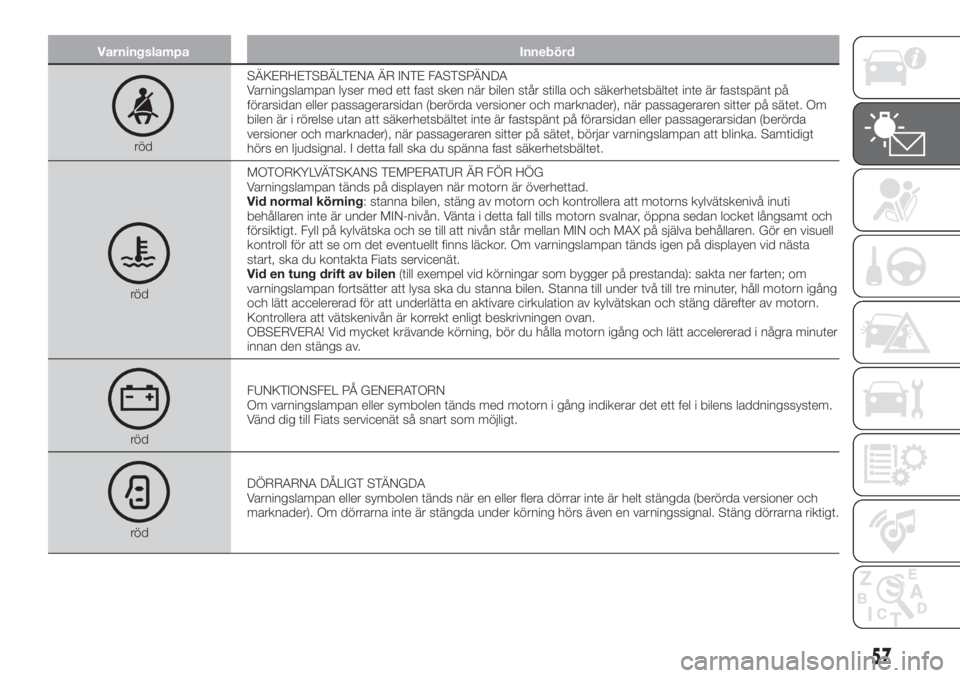

rödSÄKERHETSBÄLTENA ÄR INTE FASTSPÄNDA
Varningslampan lyser med ett fast sken när bilen står stilla och säkerhetsbältet inte är fastspänt på
förarsidan eller passagerarsidan (berörda versioner och marknader), när passageraren sitter på sätet. Om
bilen är i rörelse utan att säkerhetsbältet inte är fastspänt på förarsidan eller passagerarsidan (berörda
versioner och marknader), när passageraren sitter på sätet, börjar varningslampan att blinka. Samtidigt
hörs en ljudsignal. I detta fall ska du spänna fast säkerhetsbältet.
rödMOTORKYLVÄTSKANS TEMPERATUR ÄR FÖR HÖG
Varningslampan tänds på displayen när motorn är överhettad.
Vid normal körning: stanna bilen, stäng av motorn och kontrollera att motorns kylvätskenivå inuti
behållaren inte är under MIN-nivån. Vänta i detta fall tills motorn svalnar, öppna sedan locket långsamt och
försiktigt. Fyll på kylvätska och se till att nivån står mellan MIN och MAX på själva behållaren. Gör en visuell
kontroll för att se om det eventuellt finns läckor. Om varningslampan tänds igen på displayen vid nästa
start, ska du kontakta Fiats servicenät.
Vid en tung drift av bilen(till exempel vid körningar som bygger på prestanda): sakta ner farten; om
varningslampan fortsätter att lysa ska du stanna bilen. Stanna till under två till tre minuter, håll motorn igång
och lätt accelererad för att underlätta en aktivare cirkulation av kylvätskan och stäng därefter av motorn.
Kontrollera att vätskenivån är korrekt enligt beskrivningen ovan.
OBSERVERA! Vid mycket krävande körning, bör du hålla motorn igång och lätt accelererad i några minuter
innan den stängs av.
rödFUNKTIONSFEL PÅ GENERATORN
Om varningslampan eller symbolen tänds med motorn i gång indikerar det ett fel i bilens laddningssystem.
Vänd dig till Fiats servicenät så snart som möjligt.
rödDÖRRARNA DÅLIGT STÄNGDA
Varningslampan eller symbolen tänds när en eller flera dörrar inte är helt stängda (berörda versioner och
marknader). Om dörrarna inte är stängda under körning hörs även en varningssignal. Stäng dörrarna riktigt.
57

Varningslampa Innebörd

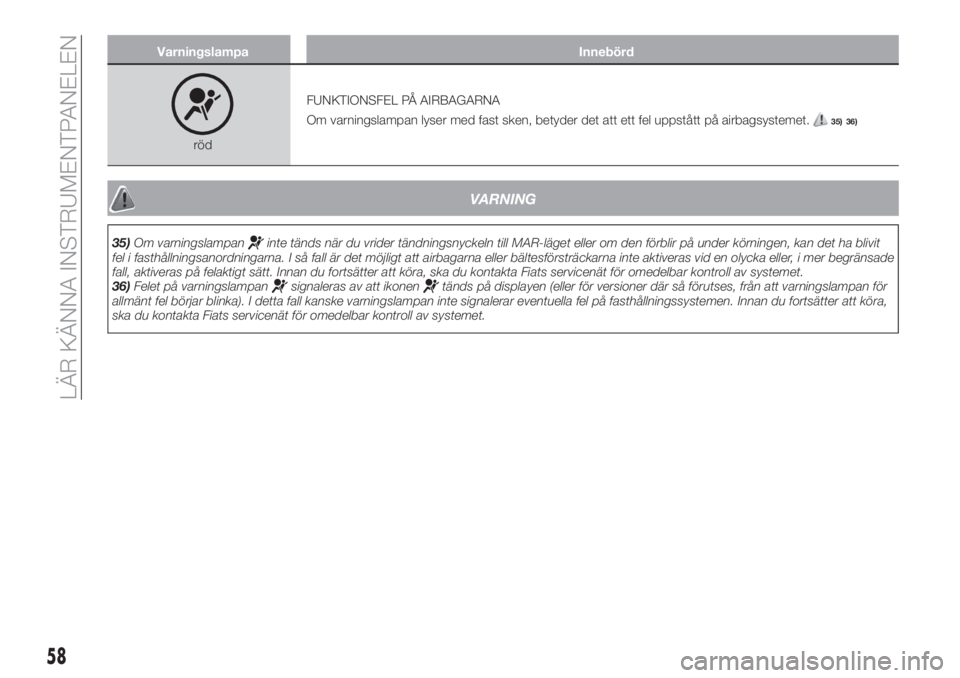

rödFUNKTIONSFEL PÅ AIRBAGARNA
Om varningslampan lyser med fast sken, betyder det att ett fel uppstått på airbagsystemet.
35) 36)
VARNING
35)Om varningslampaninte tänds när du vrider tändningsnyckeln till MAR-läget eller om den förblir på under körningen, kan det ha blivit
fel i fasthållningsanordningarna. I så fall är det möjligt att airbagarna eller bältesförsträckarna inte aktiveras vid en olycka eller, i mer begränsade
fall, aktiveras på felaktigt sätt. Innan du fortsätter att köra, ska du kontakta Fiats servicenät för omedelbar kontroll av systemet.
36)Felet på varningslampan
signaleras av att ikonentänds på displayen (eller för versioner där så förutses, från att varningslampan för
allmänt fel börjar blinka). I detta fall kanske varningslampan inte signalerar eventuella fel på fasthållningssystemen. Innan du fortsätter att köra,
ska du kontakta Fiats servicenät för omedelbar kontroll av systemet.
58
LÄR KÄNNA INSTRUMENTPANELEN

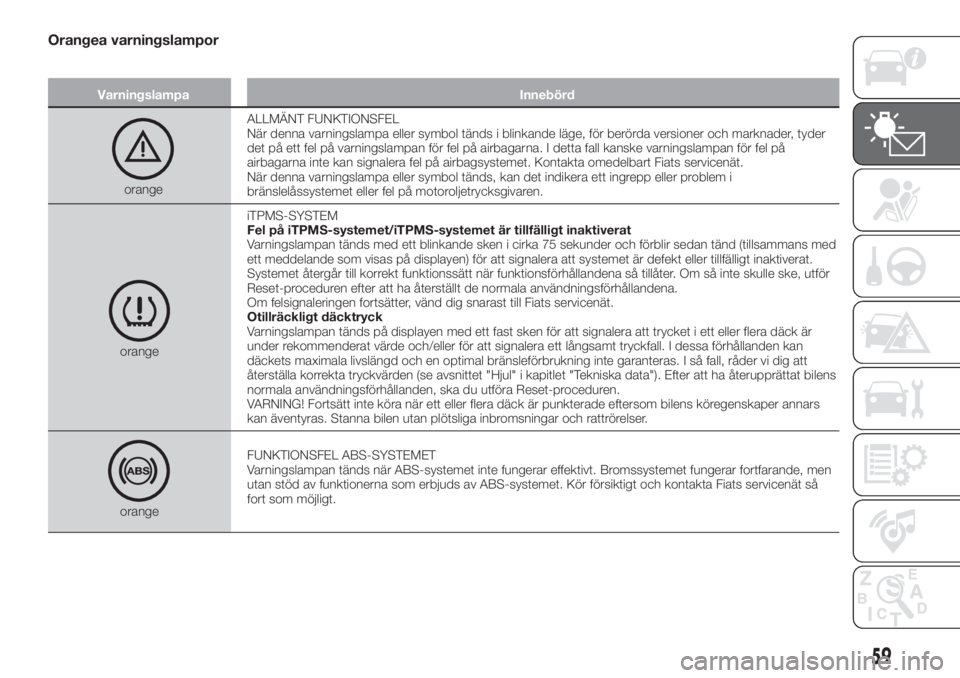

Orangea varningslampor
Varningslampa Innebörd
orangeALLMÄNT FUNKTIONSFEL
När denna varningslampa eller symbol tänds i blinkande läge, för berörda versioner och marknader, tyder
det på ett fel på varningslampan för fel på airbagarna. I detta fall kanske varningslampan för fel på
airbagarna inte kan signalera fel på airbagsystemet. Kontakta omedelbart Fiats servicenät.
När denna varningslampa eller symbol tänds, kan det indikera ett ingrepp eller problem i
bränslelåssystemet eller fel på motoroljetrycksgivaren.
orangeiTPMS-SYSTEM
Fel på iTPMS-systemet/iTPMS-systemet är tillfälligt inaktiverat
Varningslampan tänds med ett blinkande sken i cirka 75 sekunder och förblir sedan tänd (tillsammans med
ett meddelande som visas på displayen) för att signalera att systemet är defekt eller tillfälligt inaktiverat.
Systemet återgår till korrekt funktionssätt när funktionsförhållandena så tillåter. Om så inte skulle ske, utför
Reset-proceduren efter att ha återställt de normala användningsförhållandena.
Om felsignaleringen fortsätter, vänd dig snarast till Fiats servicenät.
Otillräckligt däcktryck
Varningslampan tänds på displayen med ett fast sken för att signalera att trycket i ett eller flera däck är
under rekommenderat värde och/eller för att signalera ett långsamt tryckfall. I dessa förhållanden kan
däckets maximala livslängd och en optimal bränsleförbrukning inte garanteras. I så fall, råder vi dig att
återställa korrekta tryckvärden (se avsnittet "Hjul" i kapitlet "Tekniska data"). Efter att ha återupprättat bilens
normala användningsförhållanden, ska du utföra Reset-proceduren.
VARNING! Fortsätt inte köra när ett eller flera däck är punkterade eftersom bilens köregenskaper annars
kan äventyras. Stanna bilen utan plötsliga inbromsningar och rattrörelser.
orangeFUNKTIONSFEL ABS-SYSTEMET
Varningslampan tänds när ABS-systemet inte fungerar effektivt. Bromssystemet fungerar fortfarande, men
utan stöd av funktionerna som erbjuds av ABS-systemet. Kör försiktigt och kontakta Fiats servicenät så
fort som möjligt.
59

Varningslampa Innebörd

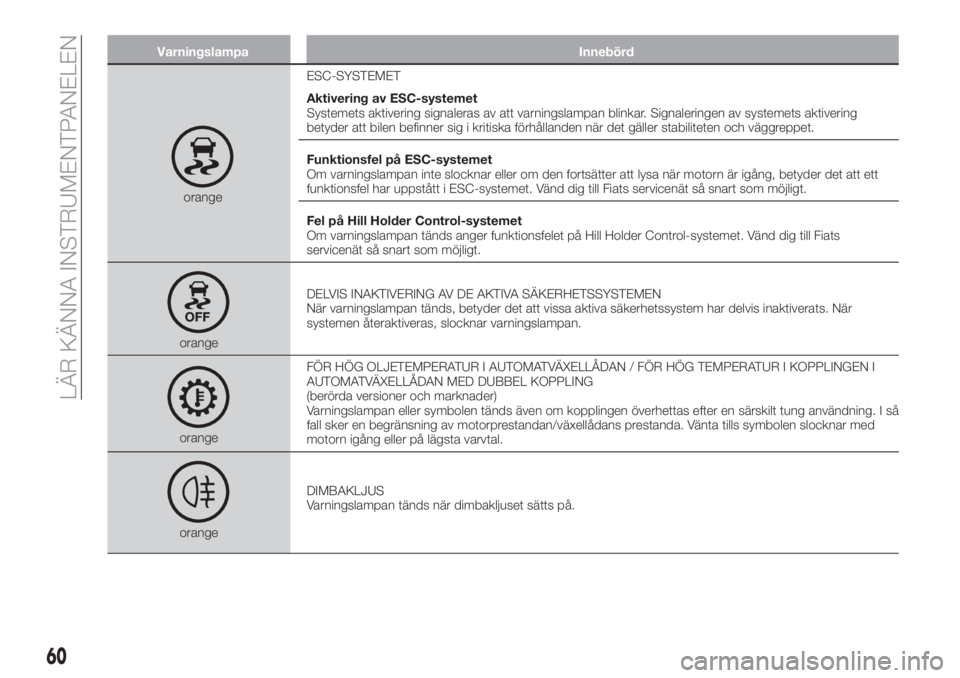

orangeESC-SYSTEMET
Aktivering av ESC-systemet
Systemets aktivering signaleras av att varningslampan blinkar. Signaleringen av systemets aktivering
betyder att bilen befinner sig i kritiska förhållanden när det gäller stabiliteten och väggreppet.
Funktionsfel på ESC-systemet
Om varningslampan inte slocknar eller om den fortsätter att lysa när motorn är igång, betyder det att ett
funktionsfel har uppstått i ESC-systemet. Vänd dig till Fiats servicenät så snart som möjligt.
Fel på Hill Holder Control-systemet
Om varningslampan tänds anger funktionsfelet på Hill Holder Control-systemet. Vänd dig till Fiats
servicenät så snart som möjligt.
orangeDELVIS INAKTIVERING AV DE AKTIVA SÄKERHETSSYSTEMEN
När varningslampan tänds, betyder det att vissa aktiva säkerhetssystem har delvis inaktiverats. När
systemen återaktiveras, slocknar varningslampan.
orangeFÖR HÖG OLJETEMPERATUR I AUTOMATVÄXELLÅDAN / FÖR HÖG TEMPERATUR I KOPPLINGEN I
AUTOMATVÄXELLÅDAN MED DUBBEL KOPPLING
(berörda versioner och marknader)
Varningslampan eller symbolen tänds även om kopplingen överhettas efter en särskilt tung användning. I så
fall sker en begränsning av motorprestandan/växellådans prestanda. Vänta tills symbolen slocknar med
motorn igång eller på lägsta varvtal.
orangeDIMBAKLJUS
Varningslampan tänds när dimbakljuset sätts på.
60
LÄR KÄNNA INSTRUMENTPANELEN

Varningslampa Innebörd

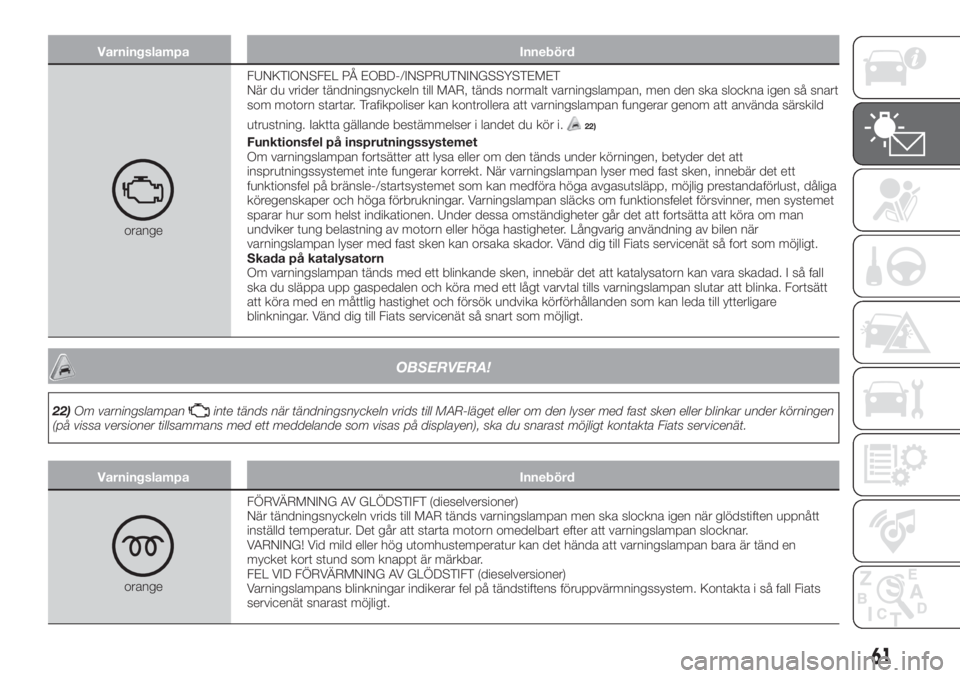

orangeFUNKTIONSFEL PÅ EOBD-/INSPRUTNINGSSYSTEMET
När du vrider tändningsnyckeln till MAR, tänds normalt varningslampan, men den ska slockna igen så snart
som motorn startar. Trafikpoliser kan kontrollera att varningslampan fungerar genom att använda särskild
utrustning. Iaktta gällande bestämmelser i landet du kör i.
22)
Funktionsfel på insprutningssystemet
Om varningslampan fortsätter att lysa eller om den tänds under körningen, betyder det att
insprutningssystemet inte fungerar korrekt. När varningslampan lyser med fast sken, innebär det ett
funktionsfel på bränsle-/startsystemet som kan medföra höga avgasutsläpp, möjlig prestandaförlust, dåliga
köregenskaper och höga förbrukningar. Varningslampan släcks om funktionsfelet försvinner, men systemet
sparar hur som helst indikationen. Under dessa omständigheter går det att fortsätta att köra om man
undviker tung belastning av motorn eller höga hastigheter. Långvarig användning av bilen när
varningslampan lyser med fast sken kan orsaka skador. Vänd dig till Fiats servicenät så fort som möjligt.
Skada på katalysatorn
Om varningslampan tänds med ett blinkande sken, innebär det att katalysatorn kan vara skadad. I så fall
ska du släppa upp gaspedalen och köra med ett lågt varvtal tills varningslampan slutar att blinka. Fortsätt
att köra med en måttlig hastighet och försök undvika körförhållanden som kan leda till ytterligare
blinkningar. Vänd dig till Fiats servicenät så snart som möjligt.
OBSERVERA!
22)Om varningslampaninte tänds när tändningsnyckeln vrids till MAR-läget eller om den lyser med fast sken eller blinkar under körningen
(på vissa versioner tillsammans med ett meddelande som visas på displayen), ska du snarast möjligt kontakta Fiats servicenät.
Varningslampa Innebörd
orangeFÖRVÄRMNING AV GLÖDSTIFT (dieselversioner)
När tändningsnyckeln vrids till MAR tänds varningslampan men ska slockna igen när glödstiften uppnått
inställd temperatur. Det går att starta motorn omedelbart efter att varningslampan slocknar.
VARNING! Vid mild eller hög utomhustemperatur kan det hända att varningslampan bara är tänd en
mycket kort stund som knappt är märkbar.
FEL VID FÖRVÄRMNING AV GLÖDSTIFT (dieselversioner)
Varningslampans blinkningar indikerar fel på tändstiftens föruppvärmningssystem. Kontakta i så fall Fiats
servicenät snarast möjligt.
61

Varningslampa Innebörd

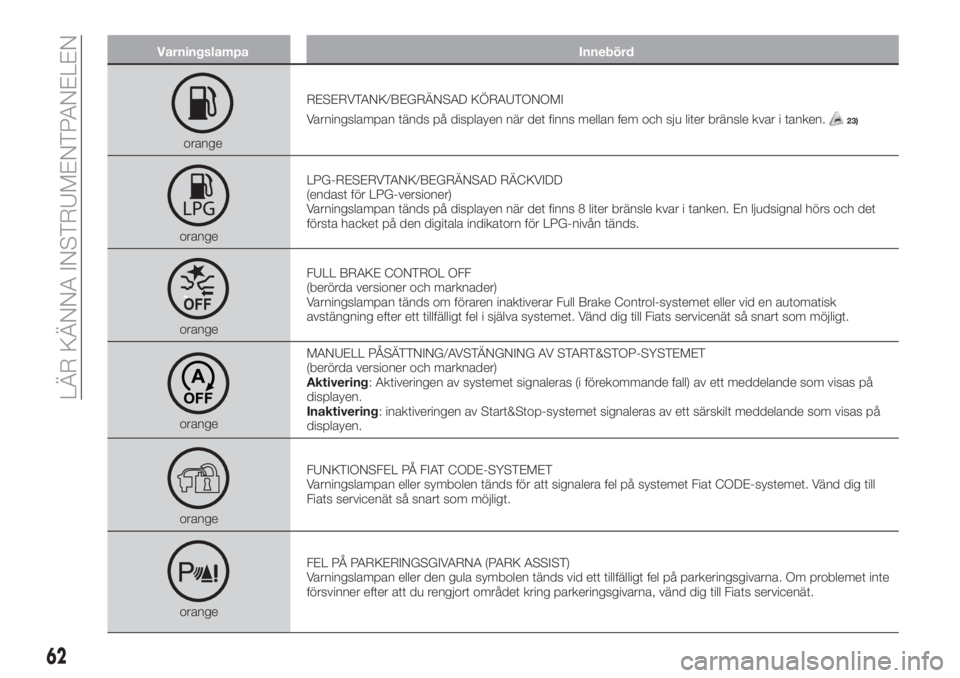

orangeRESERVTANK/BEGRÄNSAD KÖRAUTONOMI
Varningslampan tänds på displayen när det finns mellan fem och sju liter bränsle kvar i tanken.
23)
orangeLPG-RESERVTANK/BEGRÄNSAD RÄCKVIDD
(endast för LPG-versioner)
Varningslampan tänds på displayen när det finns 8 liter bränsle kvar i tanken. En ljudsignal hörs och det
första hacket på den digitala indikatorn för LPG-nivån tänds.
orangeFULL BRAKE CONTROL OFF
(berörda versioner och marknader)
Varningslampan tänds om föraren inaktiverar Full Brake Control-systemet eller vid en automatisk
avstängning efter ett tillfälligt fel i själva systemet. Vänd dig till Fiats servicenät så snart som möjligt.
orangeMANUELL PÅSÄTTNING/AVSTÄNGNING AV START&STOP-SYSTEMET
(berörda versioner och marknader)
Aktivering: Aktiveringen av systemet signaleras (i förekommande fall) av ett meddelande som visas på
displayen.
Inaktivering: inaktiveringen av Start&Stop-systemet signaleras av ett särskilt meddelande som visas på
displayen.
orangeFUNKTIONSFEL PÅ FIAT CODE-SYSTEMET
Varningslampan eller symbolen tänds för att signalera fel på systemet Fiat CODE-systemet. Vänd dig till
Fiats servicenät så snart som möjligt.
orangeFEL PÅ PARKERINGSGIVARNA (PARK ASSIST)
Varningslampan eller den gula symbolen tänds vid ett tillfälligt fel på parkeringsgivarna. Om problemet inte
försvinner efter att du rengjort området kring parkeringsgivarna, vänd dig till Fiats servicenät.
62
