2018 FIAT TIPO 5DOORS STATION WAGON sensor

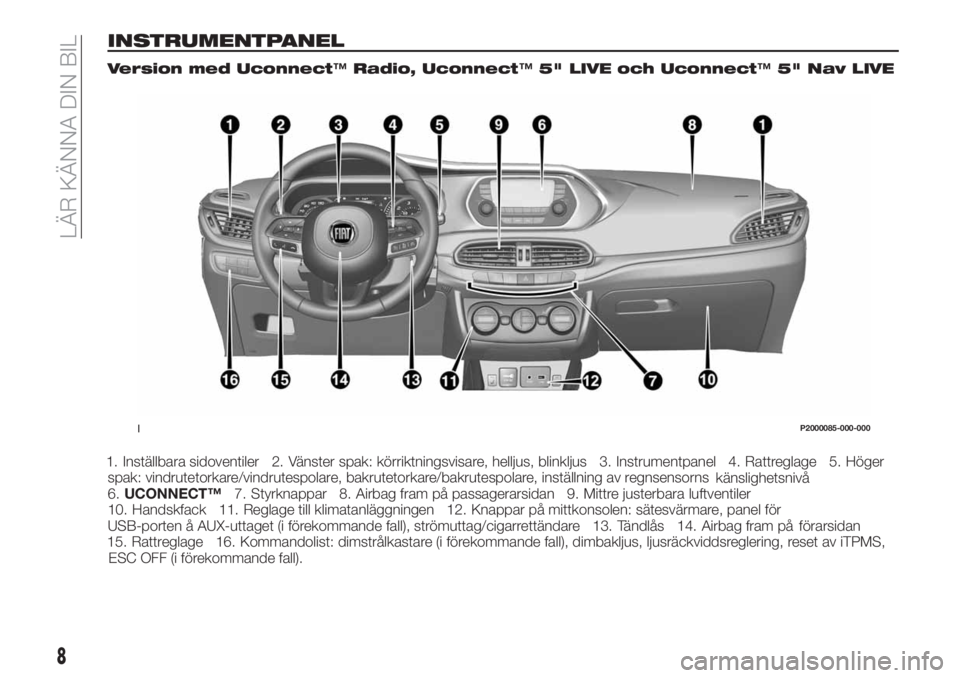

INSTRUMENTPANEL
Version med Uconnect™Radio, Uconnect™5" LIVE och Uconnect™5" Nav LIVE
1. Inställbara sidoventiler 2. Vänster spak: körriktningsvisare, helljus, blinkljus 3. Instrumentpanel 4. Rattreglage 5. Höger
spak: vindrutetorkare/vindrutespolare, bakrutetorkare/bakrutespolare, inställning av regnsensorns
känslighetsnivå
6.UCONNECT™7. Styrknappar 8. Airbag fram på passagerarsidan 9. Mittre justerbara
luftventiler
10. Handskfack 11. Reglage till klimatanläggningen 12. Knappar på mittkonsolen: sätesvärmare, panel för
USB-porten å AUX-uttaget (i förekommande fall), strömuttag/cigarrettändare 13. Tändlås 14. Airbag fram på
förarsidan
15. Rattreglage 16. Kommandolist: dimstrålkastare (i förekommande fall), dimbakljus, ljusräckviddsreglering, reset
av iTPMS,
ESC OFF (i förekommande fall).
1P2000085-000-000
8
LÄR KÄNNA DIN BIL

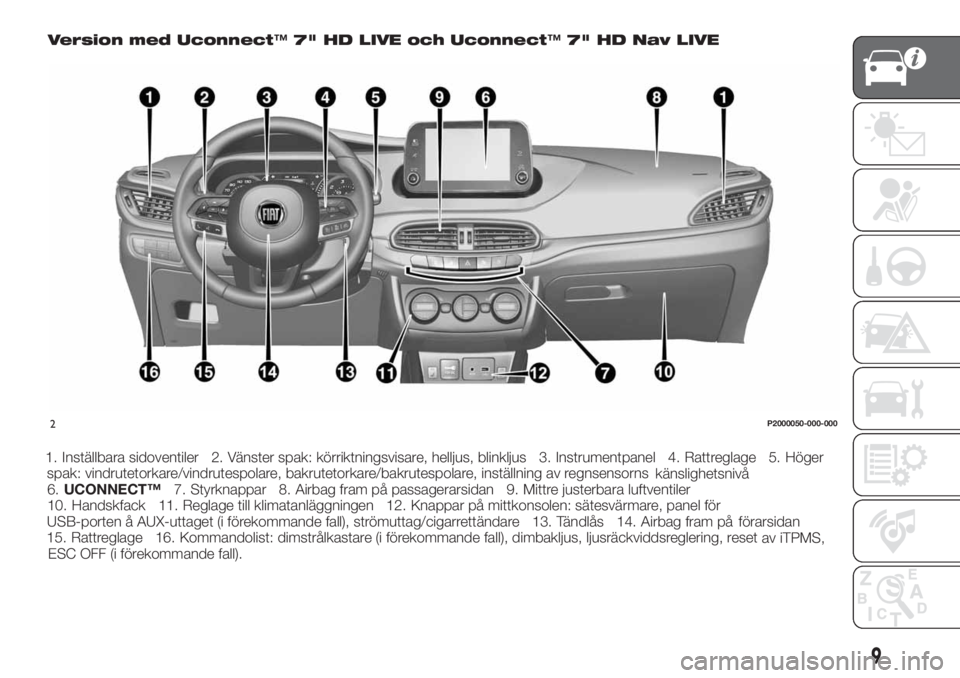

Version med Uconnect™7" HD LIVE och Uconnect™7" HD Nav LIVE
2P2000050-000-000
9
1. Inställbara sidoventiler 2. Vänster spak: körriktningsvisare, helljus, blinkljus 3. Instrumentpanel 4. Rattreglage 5. Höger
spak: vindrutetorkare/vindrutespolare, bakrutetorkare/bakrutespolare, inställning av regnsensorns
känslighetsnivå
6.UCONNECT™7. Styrknappar 8. Airbag fram på passagerarsidan 9. Mittre justerbara
luftventiler
10. Handskfack 11. Reglage till klimatanläggningen 12. Knappar på mittkonsolen: sätesvärmare, panel för
USB-porten å AUX-uttaget (i förekommande fall), strömuttag/cigarrettändare 13. Tändlås 14. Airbag fram på
förarsidan
15. Rattreglage 16. Kommandolist: dimstrålkastare (i förekommande fall), dimbakljus, ljusräckviddsreglering, reset
av iTPMS,
ESC OFF (i förekommande fall).

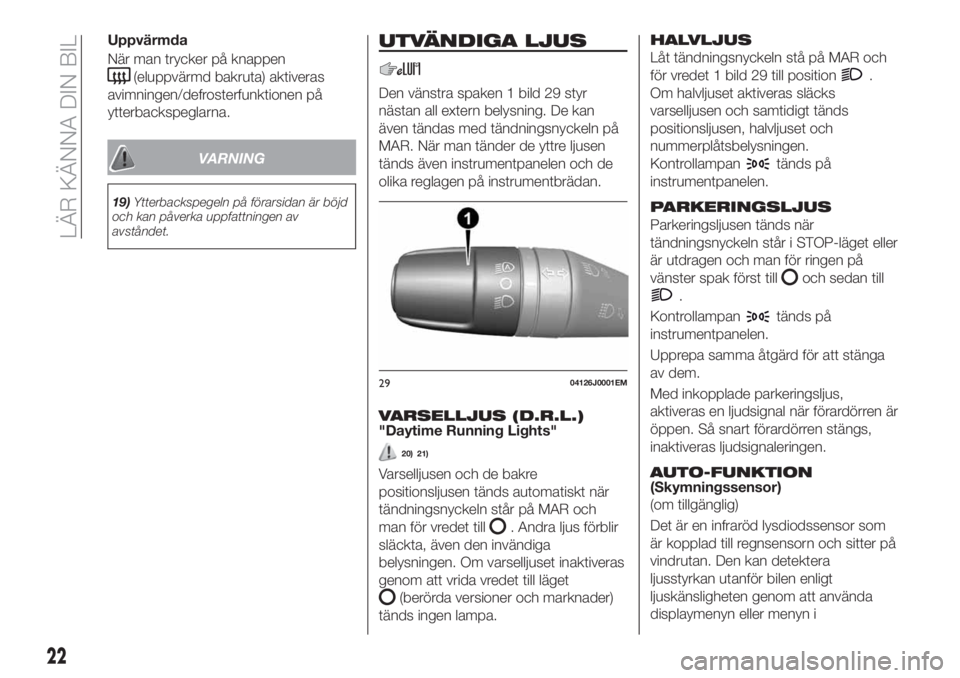

Uppvärmda
När man trycker på knappen
(eluppvärmd bakruta) aktiveras
avimningen/defrosterfunktionen på
ytterbackspeglarna.
VARNING
19)Ytterbackspegeln på förarsidan är böjd
och kan påverka uppfattningen av
avståndet.
UTVÄNDIGA LJUS
Den vänstra spaken 1 bild 29 styr
nästan all extern belysning. De kan
även tändas med tändningsnyckeln på
MAR. När man tänder de yttre ljusen
tänds även instrumentpanelen och de
olika reglagen på instrumentbrädan.
VARSELLJUS (D.R.L.)"Daytime Running Lights"
20) 21)
Varselljusen och de bakre
positionsljusen tänds automatiskt när
tändningsnyckeln står på MAR och
man för vredet till
. Andra ljus förblir
släckta, även den invändiga
belysningen. Om varselljuset inaktiveras
genom att vrida vredet till läget
(berörda versioner och marknader)
tänds ingen lampa.
HALVLJUS
Låt tändningsnyckeln stå på MAR och
för vredet 1 bild 29 till position
.
Om halvljuset aktiveras släcks
varselljusen och samtidigt tänds
positionsljusen, halvljuset och
nummerplåtsbelysningen.
Kontrollampan
tänds på
instrumentpanelen.
PARKERINGSLJUS
Parkeringsljusen tänds när
tändningsnyckeln står i STOP-läget eller
är utdragen och man för ringen på
vänster spak först till
och sedan till
.
Kontrollampan
tänds på
instrumentpanelen.
Upprepa samma åtgärd för att stänga
av dem.
Med inkopplade parkeringsljus,
aktiveras en ljudsignal när förardörren är
öppen. Så snart förardörren stängs,
inaktiveras ljudsignaleringen.
AUTO-FUNKTION(Skymningssensor)
(om tillgänglig)
Det är en infraröd lysdiodssensor som
är kopplad till regnsensorn och sitter på
vindrutan. Den kan detektera
ljusstyrkan utanför bilen enligt
ljuskänsligheten genom att använda
displaymenyn eller menyn i
2904126J0001EM
22
LÄR KÄNNA DIN BIL

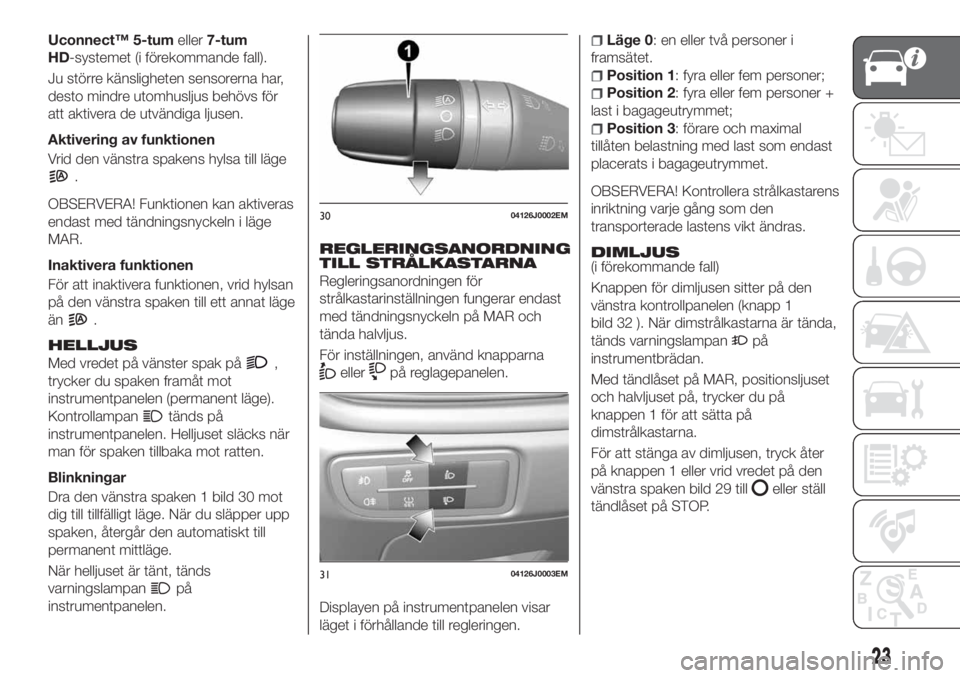

Uconnect™ 5-tumeller7-tum
HD-systemet (i förekommande fall).
Ju större känsligheten sensorerna har,
desto mindre utomhusljus behövs för
att aktivera de utvändiga ljusen.
Aktivering av funktionen
Vrid den vänstra spakens hylsa till läge
.
OBSERVERA! Funktionen kan aktiveras
endast med tändningsnyckeln i läge
MAR.
Inaktivera funktionen
För att inaktivera funktionen, vrid hylsan
på den vänstra spaken till ett annat läge
än
.
HELLJUS
Med vredet på vänster spak på,
trycker du spaken framåt mot
instrumentpanelen (permanent läge).
Kontrollampan
tänds på
instrumentpanelen. Helljuset släcks när
man för spaken tillbaka mot ratten.
Blinkningar
Dra den vänstra spaken 1 bild 30 mot
dig till tillfälligt läge. När du släpper upp
spaken, återgår den automatiskt till
permanent mittläge.
När helljuset är tänt, tänds
varningslampan
på
instrumentpanelen.
REGLERINGSANORDNING
TILL STRÅLKASTARNA
Regleringsanordningen för
strålkastarinställningen fungerar endast
med tändningsnyckeln på MAR och
tända halvljus.
För inställningen, använd knapparna
ellerpå reglagepanelen.
Displayen på instrumentpanelen visar
läget i förhållande till regleringen.
Läge 0: en eller två personer i
framsätet.
Position 1: fyra eller fem personer;
Position 2: fyra eller fem personer +
last i bagageutrymmet;
Position 3: förare och maximal
tillåten belastning med last som endast
placerats i bagageutrymmet.
OBSERVERA! Kontrollera strålkastarens
inriktning varje gång som den
transporterade lastens vikt ändras.
DIMLJUS
(i förekommande fall)
Knappen för dimljusen sitter på den
vänstra kontrollpanelen (knapp 1
bild 32 ). När dimstrålkastarna är tända,
tänds varningslampan
på
instrumentbrädan.
Med tändlåset på MAR, positionsljuset
och halvljuset på, trycker du på
knappen 1 för att sätta på
dimstrålkastarna.
För att stänga av dimljusen, tryck åter
på knappen 1 eller vrid vredet på den
vänstra spaken bild 29 till
eller ställ
tändlåset på STOP.
3004126J0002EM
3104126J0003EM
23

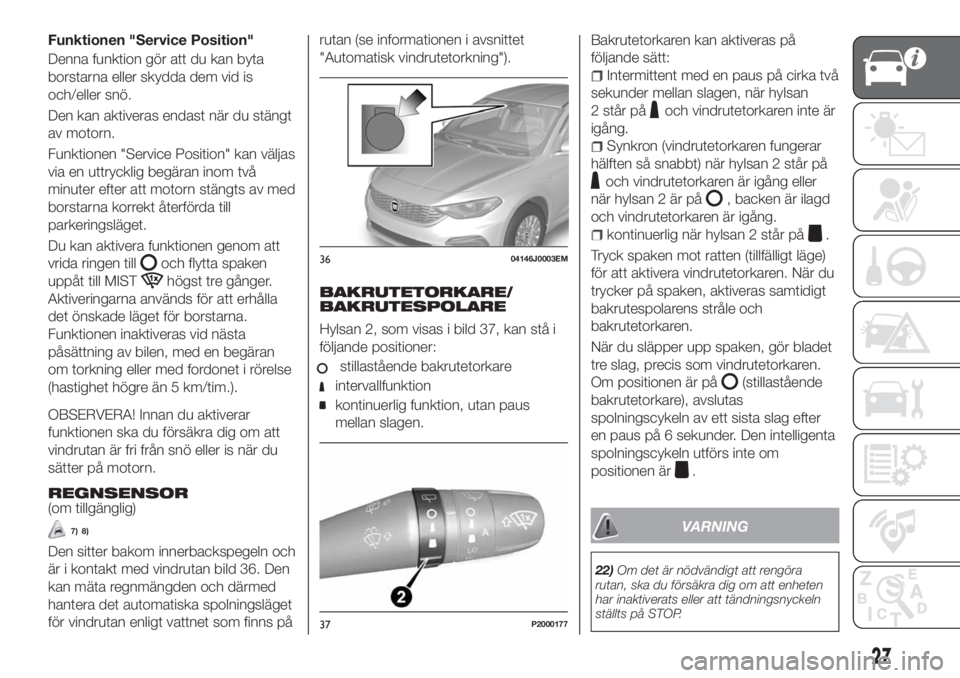

Funktionen "Service Position"
Denna funktion gör att du kan byta
borstarna eller skydda dem vid is
och/eller snö.
Den kan aktiveras endast när du stängt
av motorn.
Funktionen "Service Position" kan väljas
via en uttrycklig begäran inom två
minuter efter att motorn stängts av med
borstarna korrekt återförda till
parkeringsläget.
Du kan aktivera funktionen genom att
vrida ringen till
och flytta spaken
uppåt till MIST
högst tre gånger.
Aktiveringarna används för att erhålla
det önskade läget för borstarna.
Funktionen inaktiveras vid nästa
påsättning av bilen, med en begäran
om torkning eller med fordonet i rörelse
(hastighet högre än 5 km/tim.).
OBSERVERA! Innan du aktiverar
funktionen ska du försäkra dig om att
vindrutan är fri från snö eller is när du
sätter på motorn.
REGNSENSOR
(om tillgänglig)
7) 8)
Den sitter bakom innerbackspegeln och
är i kontakt med vindrutan bild 36. Den
kan mäta regnmängden och därmed
hantera det automatiska spolningsläget
för vindrutan enligt vattnet som finns pårutan (se informationen i avsnittet
"Automatisk vindrutetorkning").
BAKRUTETORKARE/
BAKRUTESPOLARE
Hylsan 2, som visas i bild 37, kan stå i
följande positioner:
stillastående bakrutetorkare
intervallfunktion
kontinuerlig funktion, utan paus
mellan slagen.
Bakrutetorkaren kan aktiveras på
följande sätt:
Intermittent med en paus på cirka två
sekunder mellan slagen, när hylsan
2 står på
och vindrutetorkaren inte är
igång.
Synkron (vindrutetorkaren fungerar
hälften så snabbt) när hylsan 2 står på
och vindrutetorkaren är igång eller
när hylsan 2 är på
, backen är ilagd
och vindrutetorkaren är igång.
kontinuerlig när hylsan 2 står på.
Tryck spaken mot ratten (tillfälligt läge)
för att aktivera vindrutetorkaren. När du
trycker på spaken, aktiveras samtidigt
bakrutespolarens stråle och
bakrutetorkaren.
När du släpper upp spaken, gör bladet
tre slag, precis som vindrutetorkaren.
Om positionen är på
(stillastående
bakrutetorkare), avslutas
spolningscykeln av ett sista slag efter
en paus på 6 sekunder. Den intelligenta
spolningscykeln utförs inte om
positionen är
.
VARNING
22)Om det är nödvändigt att rengöra
rutan, ska du försäkra dig om att enheten
har inaktiverats eller att tändningsnyckeln
ställts på STOP.
3604146J0003EM
37P2000177
27

OBSERVERA!
5)Använd inte vindrutetorkaren för att ta
bort snö eller is från vindrutan. Om
vindrutetorkaren utsätts för en alltför hög
belastning, aktiveras motorskyddet som
blockerar torkaren under några sekunder.
Om funktionen sedan inte återställs, även
efter bilens omstart, ska du vända dig till
Fiats servicenät.
6)Sätt aldrig på vindrutetorkarna när
bladen är upplyfta från vindrutan.
7)Sätt inte igång regnsensorn medan du
tvättar bilen i en automattvätt.
8)Om det finns is på vindrutan, ska du se
till att anordningen är frånkopplad.
28
LÄR KÄNNA DIN BIL

3: totalt antal kilometer (eller miles)
som körts och eventuella symboler för
felsignaleringar.
4: förslag för växling (GSI).
MAIN MENU
Menyn består av följande alternativ:
TRIP
GSI
VEHICLE INFO
DRIVER ASSIST
AUDIO (funktion tillgänglig på
versioner och marknader där den
förekommer)
PHONE (funktion tillgänglig på
versioner och marknader där den
förekommer)
NAVIGATION (funktion tillgänglig på
versioner och marknader där den
förekommer)
WARNING
VEHICLE SETUP
Vehicle Setup
Detta menyalternativ används för att
ändra inställningarna för:
Display
Units.
Clock & Date
Safety
Safety & Assistance
Lights
Doors & LocksDisplay
När du väljer alternativet "Display", får
du tillgång till inställningar/information
som gäller: ”Display Setup”,
”Language”, ”See phone” (funktion
tillgänglig på versioner och marknader
där den förekommer), ”See navigation”
(funktion tillgänglig på versioner och
marknader där den förekommer), ”Trip
B Automatic Reset”, ”Display
brightness”.
Units
När du väljer alternativet "Units", går det
att välja måttenhet mellan: "Imperial",
"Metric" och "Custom".
Clock & Date
Välj alternativet "Clock & Date" för att
utföra följande inställningar: "Set time",
"Time Format", "Set date".
Safety
Välj alternativet "Security" för att utföra
följande inställningar: "Passenger
AIRBAG", "Speed beep", "Seat belt
buzzer".
Justeringen av "Passenger AIRBAG"
gör att du kan aktivera/inaktivera
airbagen på passagerarsidan.Inaktivt
passagerarskydd: lysdioden
tänds
med ett fast sken på panelen som sitter
på instrumentpanelen.Safety & Assistance
Välj alternativet "Security & Assistance"
för att utföra följande inställningar: Rain
Sensing Wipers, Buzzer volume, Brake
Control, Brake C. Sensivity. Park Assist,
Park Assist. Vol.
Lights
Välj alternativet "Lights" för att göra
följande inställningar: "Courtesy lights",
"Day Lights", "Cornering Lights",
"Headlamp sensor", "Follow me home".
Doors & Locks
Välj alternativet "Doors & Locks" för att
utföra följande inställningar:
"Autoclose", "Flash Lights with Lock",
""Aut. unl. on exit".
Notering OBS! OmUconnect™-
systemet har installerats, hanteras och
visas vissa menyalternativ av det
sistnämnda systemet och inte av
instrumentpanelen (se beskrivningen i
det dedikerade kapitlet "Multimedia"
eller i tillägget som finns tillgängligt
online).
53

SYMBOLER SOM VISAS PÅ DISPLAYEN
Symbol Innebörd
rödDÅLIGT STÄNGD MOTORHUV
Symbolen tänds när motorhuven inte är riktigt stängd (berörda versioner och marknader). Stäng
motorhuven korrekt.
rödDÅLIGT STÄNGD BAKDÖRR
Symbolen lyser när bakdörren inte är ordentligt stängd (berörda versioner och marknader).
Stäng bakdörren korrekt.
orangeFELFUNKTION MOTOROLJANS TRYCKSENSOR
Symbolen tänds med ett fast sken tillsammans med meddelandet som visas på displayen vid
fel på motorns oljetryckssensor.
orangeFEL PÅ REGNSENSORN
Symbolen tänds vid fel på regnsensorn. Vänd dig till Fiats servicenät så snart som möjligt.
orangeBRÄNSLELÅSSYSTEMETS AKTIVERING
Symbolen tänds vid aktivering av bränslelåssystemet.
För återaktiveringsproceduren av bränslelåssystemet, se beskrivningen i avsnittet
"Bränslelåssystem" i kapitlet "I nödläge". Om det inte är möjligt att återställa
bränsleförsörjningen, vänd dig till Fiats servicenät.
orangeFEL PÅ BRÄNSLELÅSSYSTEMET
Symbolen tänds vid fel på bränslelåssystemet. Vänd dig till Fiats servicenät så snart som
möjligt.
orangeFEL PÅ START&STOP-SYSTEMET
(berörda versioner och marknader)
Symbolen tänds för att signalera fel på Start&Stop-systemet. På displayen visas ett särskilt
meddelande. Vänd dig till Fiats servicenät så snart som möjligt.
66
LÄR KÄNNA INSTRUMENTPANELEN
