2018 FIAT TIPO 5DOORS STATION WAGON Drift- och underhållshandbok (in Swedish)

Versioner DäckUtan belastning och med
medelhög belastningMed full belastning
ReservhjulReservhjul(**)Fram Bakre Fram Bakre
1.4 T-jet
120 hk LPG205 / 55 R16
2,3 2,1 2,6
2,5 — — 225 / 45 R17
225/
40 R18 92W
XL GoodYear
(***)
2,5 2,2 2,5
1.6 Multijet
120 hk /
1.6 Multijet
115 hk
(*****)
195 / 65 R15
2,4 2,1 2,6 2,5
(*)
4,2 205 / 55 R16
225 / 45 R17
225/
40 R18 92W
XL GoodYear(***)
2,5 2,2 2,5 2,5 3,5
1.6 Multijet
120 hk ECO /
1.6 Multijet
115 hk ECO
(*****)
205/
55R16 91H
Goodyear
EfficientGrip
Performance
(***)
2,8 2,5 2,6 2,5(*)
(**) Där så förutses
(***) Berörda versioner och marknader. Som alternativ kan man använda däck som kan garantera motsvarande prestanda.
(*****) Versioner för specifika marknader (*) Vid användning av reservhjulet i nödsituationer, ska du kontrollera dess tryck och vid behov se till att anpassa hjulet till värdena som föreskrivs för däcket som
används på gällande hjulaxel.
215

Version TIPO STATION WAGON
Versioner DäckUtan belastning och med
medelhög belastningMed full belastning
Reservhjul
Fram Bakre Fram Bakre
1.416V95hk
/ 1.3 Multijet
95 hk195 / 65 R15
2,3 2,3
2,5 2,7
(*)
205 / 55 R16
225 / 45 R17 2,3 2,2
1.4 T-jet 120 hk
/ 1.6 E.TorQ205 / 55 R16 2,3 2,3
225 / 45 R17 2,3 2,2
225/
40 R18 92W XL
GoodYear
(**)2,5 2,2 2,5 2,5 3,5
1.4 T-jet 120 hk
LPG205 / 55 R16 2,3 2,3
2,52,7
— 225 / 45 R17 2,3
2,2 225/
40 R18 92W XL
GoodYear
(**)2,5 2,5
1.6 Multijet
120 hk /
1.6 Multijet
115 hk
(***)
195 / 65 R15 2,4 2,1 2,6 2,5
(*)205 / 55 R16 2,5 2,3
2,52,7
225 / 45 R17 2,4
2,2 225/
40 R18 92W XL
GoodYear
(**)2,5 2,5 3,5
(*) Vid användning av reservhjulet i nödsituationer, ska du kontrollera dess tryck och vid behov se till att anpassa hjulet till värdena som föreskrivs för däcket som
används på gällande hjulaxel.
(**) Berörda versioner och marknader. Som alternativ kan man använda däck som kan garantera motsvarande prestanda.
(***) Versioner för specifika marknader
216
TEKNISKA DATA

Versioner DäckUtan belastning och med
medelhög belastningMed full belastning
Reservhjul
Fram Bakre Fram Bakre
1.6 Multijet
120 hk ECO /
1.6 Multijet
115 hk ECO
(***)
205/55R16 91H
Goodyear
EfficientGrip
Performance
(**)
2,8 2,5 2,5 2,7(*)
(***) Versioner för specifika marknader (**) Berörda versioner och marknader. Som alternativ kan man använda däck som kan garantera motsvarande prestanda. (*) Vid användning av reservhjulet i nödsituationer, ska du kontrollera dess tryck och vid behov se till att anpassa hjulet till värdena som föreskrivs för däcket som
används på gällande hjulaxel.
VARNING
187)Max. hastigheten för vinterdäck med märkning "Q" får inte överstiga 160 km/tim., med märkning "T" får de inte överstiga 190 km/tim.
och med märkning "H" får de inte överstiga 210 km/tim. I alla händelser, måste man ta hänsyn till gällande vägtrafikförordning.
188)Om an använder vinterdäck med ett hastighetsindex under det värde som anges på registreringsbeviset, ska du inte överskrida den
maximala hastighet som motsvarar det hastighetsindex som används.
189)Om bilen är försedd med ett reservhjul med mått som understiger storleken på däcken som normalt används (med 17- och 18-tums
däck ingår ett 16-tums reservhjul) eller ett litet reservhjul, följ nedanstående indikationer. Standardreservhjulet (berörda versioner och
marknader) är specifikt för bilen. Använd det aldrig till fordon av andra modeller och använd inte andra modellers reservhjul till den egna bilen.
Det lilla reservhjulet eller det ordinarie reservhjulet får endast användas i nödfall. Kör så lite som möjligt med påsatt reservhjul och aldrig
snabbare än 80 km/tim. På det lilla eller det ordinarie reservhjulet sitter det en orangefärgad etikett med de viktigaste varningarna vad gäller
användning av hjulet och med indikation om dess begränsningar. Etiketten får aldrig tas av eller täckas över. Följande anvisningar anges på
etiketten på fyra olika språk: "Varning! Endast för tillfälligt bruk! 80 km/tim. max! Ersätt reservhjulet med ett standardhjul så snart som möjligt.
Täck inte över denna indikation. Man får absolut inte applicera navkapseln på det lilla eller det ordinarie reservhjulet. Bilens köregenskaper
förändras efter montering av det lilla eller det ordinarie reservhjulet. Undvik häftigare acceleration och inbromsning, tvära svängar och snabba
kurvtagningar. Ett reservhjul håller för körning i ca 3 000 kilometer. Därefter måste däcket bytas ut mot ett annat av samma typ. Montera aldrig
ett vanligt däck på en fälg som är avsett för användning som reservhjul. Låt reparera och återmontera det utbytta hjulet snabbast möjligt. Det
är inte tillåtet att använda två eller flera små eller ordinarie reservhjul samtidigt. Smörj inte in gängorna på bultarna innan de monteras eftersom
de då kan skruvas ur av sig själva.
217

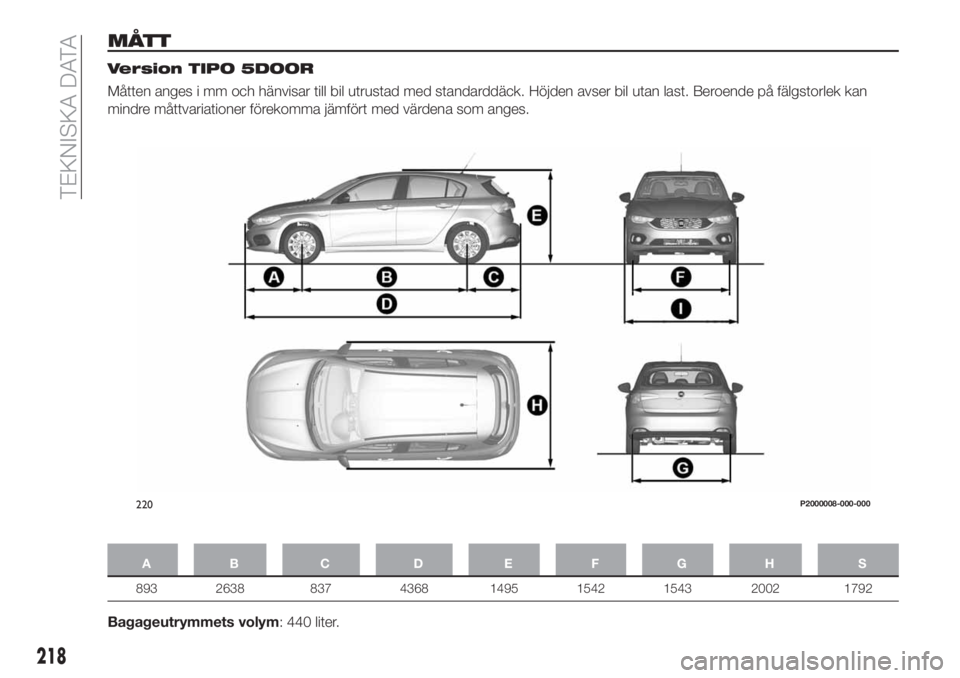

MÅTT
Version TIPO 5DOOR
Måtten anges i mm och hänvisar till bil utrustad med standarddäck. Höjden avser bil utan last. Beroende på fälgstorlek kan
mindre måttvariationer förekomma jämfört med värdena som anges.
AB C D EFGH S
893 2638 837 4368 1495 1542 1543 2002 1792
Bagageutrymmets volym: 440 liter.
220P2000008-000-000
218
TEKNISKA DATA

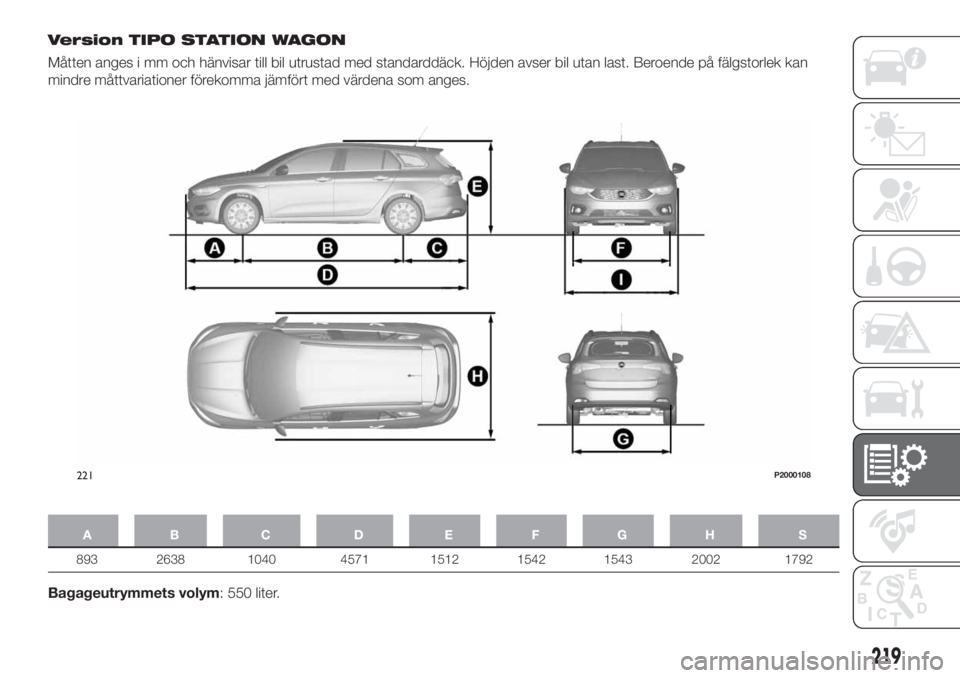

Version TIPO STATION WAGON
Måtten anges i mm och hänvisar till bil utrustad med standarddäck. Höjden avser bil utan last. Beroende på fälgstorlek kan
mindre måttvariationer förekomma jämfört med värdena som anges.
AB C D EFGH S
893 2638 1040 4571 1512 1542 1543 2002 1792
Bagageutrymmets volym: 550 liter.
221P2000108
219

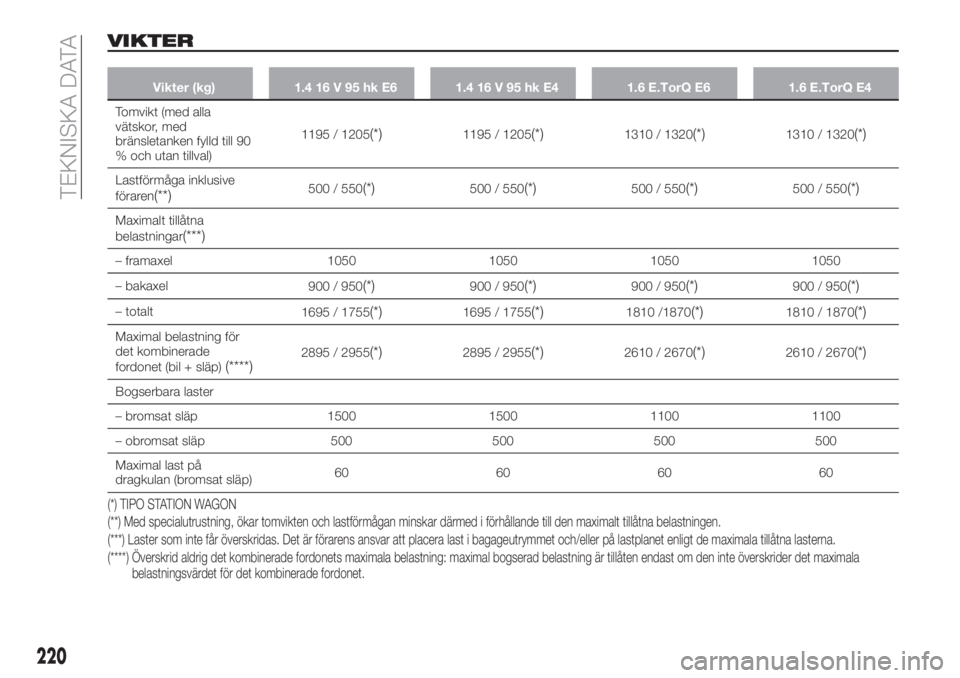

VIKTER
Vikter (kg) 1.4 16 V 95 hk E6 1.4 16 V 95 hk E4 1.6 E.TorQ E6 1.6 E.TorQ E4
Tomvikt (med alla
vätskor, med
bränsletanken fylld till 90
% och utan tillval)1195 / 1205
(*)1195 / 1205(*)1310 / 1320(*)1310 / 1320(*)
Lastförmåga inklusive
föraren(**)500 / 550(*)500 / 550(*)500 / 550(*)500 / 550(*)
Maximalt tillåtna
belastningar(***)
– framaxel 1050 1050 1050 1050
– bakaxel
900 / 950
(*)900 / 950(*)900 / 950(*)900 / 950(*)
– totalt
1695 / 1755(*)1695 / 1755(*)1810 /1870(*)1810 / 1870(*)
Maximal belastning för
det kombinerade
fordonet (bil + släp)
(****)2895 / 2955(*)2895 / 2955(*)2610 / 2670(*)2610 / 2670(*)
Bogserbara laster
– bromsat släp 1500 1500 1100 1100
– obromsat släp 500 500 500 500
Maximal last på
dragkulan (bromsat släp)60 60 60 60
(*) TIPO STATION WAGON
(**) Med specialutrustning, ökar tomvikten och lastförmågan minskar därmed i förhållande till den maximalt tillåtna belastningen.
(***) Laster som inte får överskridas. Det är förarens ansvar att placera last i bagageutrymmet och/eller på lastplanet enligt de maximala tillåtna lasterna.
(****) Överskrid aldrig det kombinerade fordonets maximala belastning: maximal bogserad belastning är tillåten endast om den inte överskrider detmaximala
belastningsvärdet för det kombinerade fordonet.
220
TEKNISKA DATA

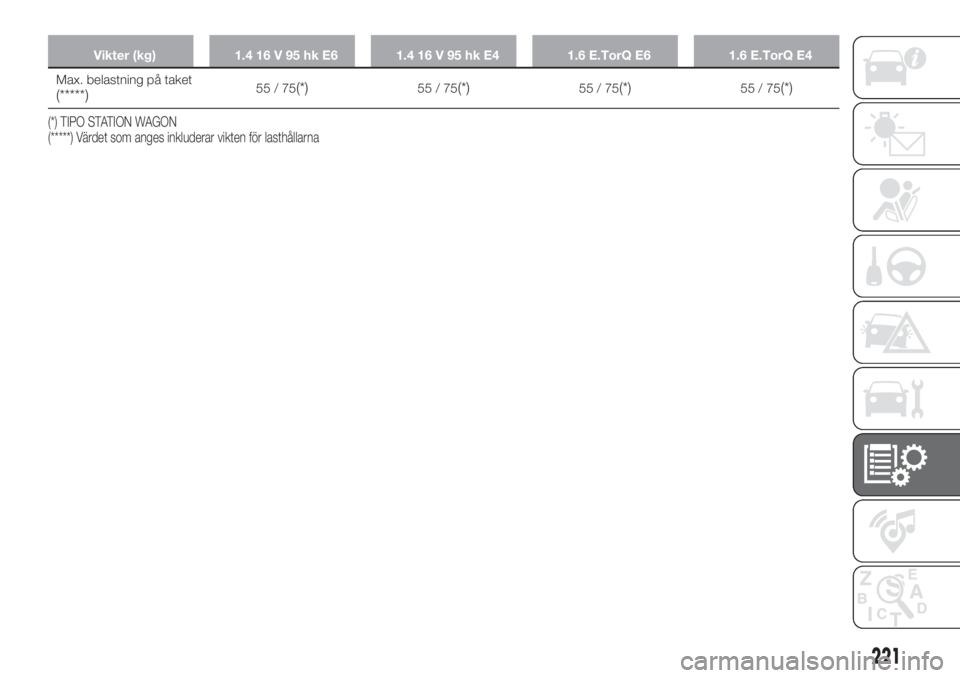

Vikter (kg) 1.4 16 V 95 hk E6 1.4 16 V 95 hk E4 1.6 E.TorQ E6 1.6 E.TorQ E4
Max. belastning på taket(*****)55/75(*)55/75(*)55/75(*)55/75(*)
(*****) Värdet som anges inkluderar vikten för lasthållarna (*) TIPO STATION WAGON
221

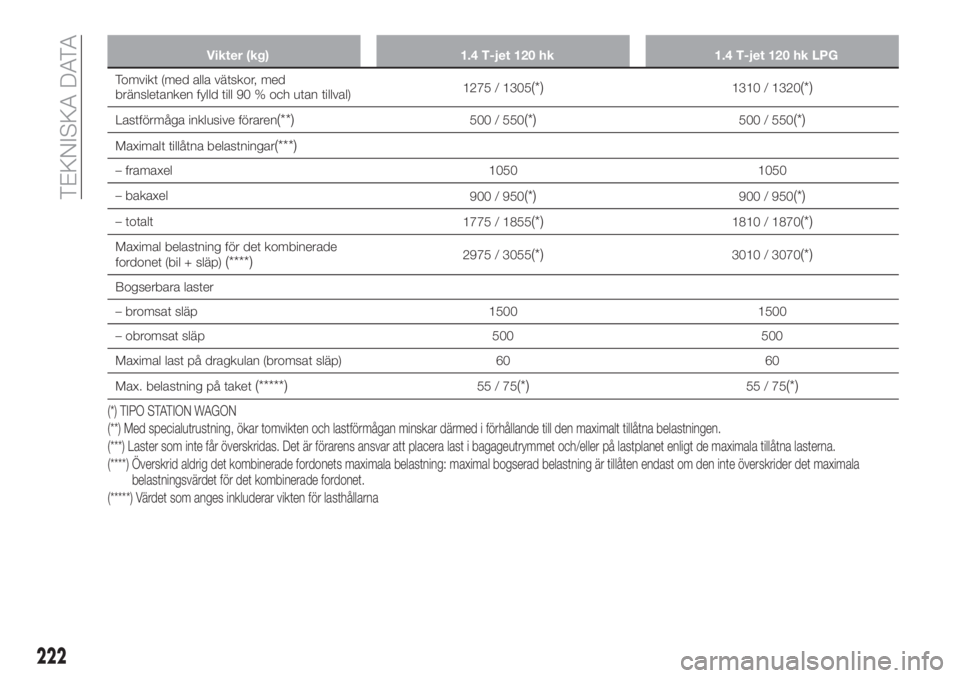

Vikter (kg) 1.4 T-jet 120 hk 1.4 T-jet 120 hk LPG
Tomvikt (med alla vätskor, med
bränsletanken fylld till 90 % och utan tillval)1275 / 1305(*)1310 / 1320(*)
Lastförmåga inklusive föraren(**)500 / 550(*)500 / 550(*)
Maximalt tillåtna belastningar(***)
– framaxel 1050 1050
– bakaxel
900 / 950
(*)900 / 950(*)
– totalt
1775 / 1855(*)1810 / 1870(*)
Maximal belastning för det kombinerade
fordonet (bil + släp)(****)2975 / 3055(*)3010 / 3070(*)
Bogserbara laster
– bromsat släp 1500 1500
– obromsat släp 500 500
Maximal last på dragkulan (bromsat släp) 60 60
Max. belastning på taket
(*****)55/75(*)55/75(*)
(*) TIPO STATION WAGON
(**) Med specialutrustning, ökar tomvikten och lastförmågan minskar därmed i förhållande till den maximalt tillåtna belastningen.
(***) Laster som inte får överskridas. Det är förarens ansvar att placera last i bagageutrymmet och/eller på lastplanet enligt de maximala tillåtna lasterna.
(****) Överskrid aldrig det kombinerade fordonets maximala belastning: maximal bogserad belastning är tillåten endast om den inte överskrider detmaximala
belastningsvärdet för det kombinerade fordonet.
(*****) Värdet som anges inkluderar vikten för lasthållarna
222
