2018 FIAT FIORINO Manual de Uso e Manutenção (in Portuguese)

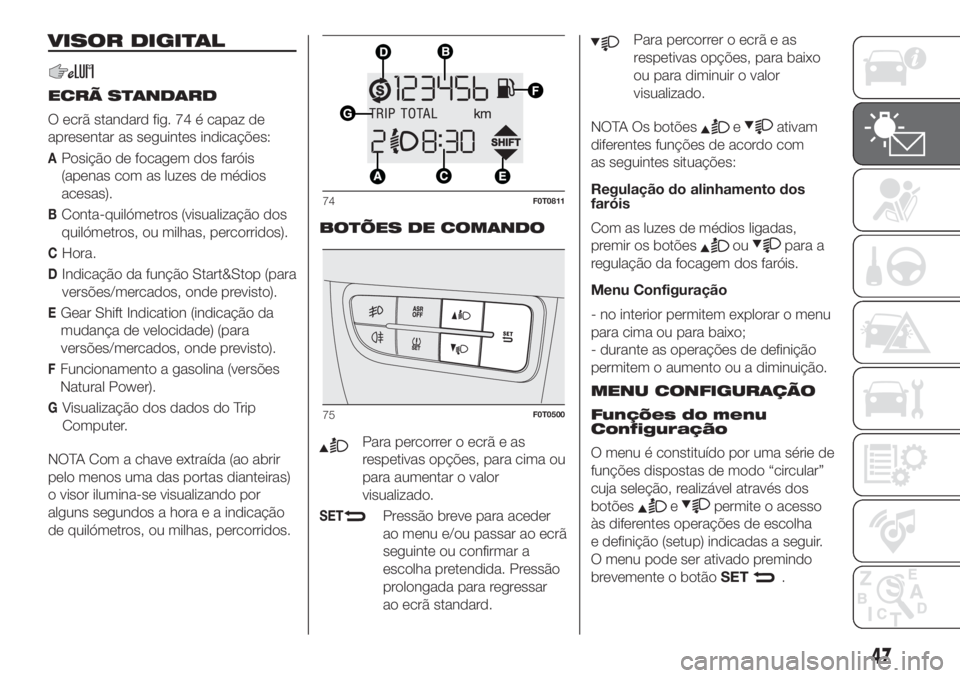

VISOR DIGITAL
ECRÃ STANDARD
O ecrã standard fig. 74 é capaz de
apresentar as seguintes indicações:
APosição de focagem dos faróis
(apenas com as luzes de médios
acesas).
BConta-quilómetros (visualização dos
quilómetros, ou milhas, percorridos).
CHora.
DIndicação da função Start&Stop (para
versões/mercados, onde previsto).
EGear Shift Indication (indicação da
mudança de velocidade) (para
versões/mercados, onde previsto).
FFuncionamento a gasolina (versões
Natural Power).
GVisualização dos dados do Trip
Computer.
NOTA Com a chave extraída (ao abrir
pelo menos uma das portas dianteiras)
o visor ilumina-se visualizando por
alguns segundos a hora e a indicação
de quilómetros, ou milhas, percorridos.BOTÕES DE COMANDO
Para percorrer o ecrã e as
respetivas opções, para cima ou
para aumentar o valor
visualizado.
SETPressão breve para aceder
ao menu e/ou passar ao ecrã
seguinte ou confirmar a
escolha pretendida. Pressão
prolongada para regressar
ao ecrã standard.
Para percorrer o ecrã e as
respetivas opções, para baixo
ou para diminuir o valor
visualizado.
NOTA Os botões
eativam
diferentes funções de acordo com
as seguintes situações:
Regulação do alinhamento dos
faróis
Com as luzes de médios ligadas,
premir os botões
oupara a
regulação da focagem dos faróis.
Menu Configuração
- no interior permitem explorar o menu
para cima ou para baixo;
- durante as operações de definição
permitem o aumento ou a diminuição.
MENU CONFIGURAÇÃO
Funções do menu
Configuração
O menu é constituído por uma série de
funções dispostas de modo “circular”
cuja seleção, realizável através dos
botões
epermite o acesso
às diferentes operações de escolha
e definição (setup) indicadas a seguir.
O menu pode ser ativado premindo
brevemente o botãoSET
.
74F0T0811
75F0T0500
47

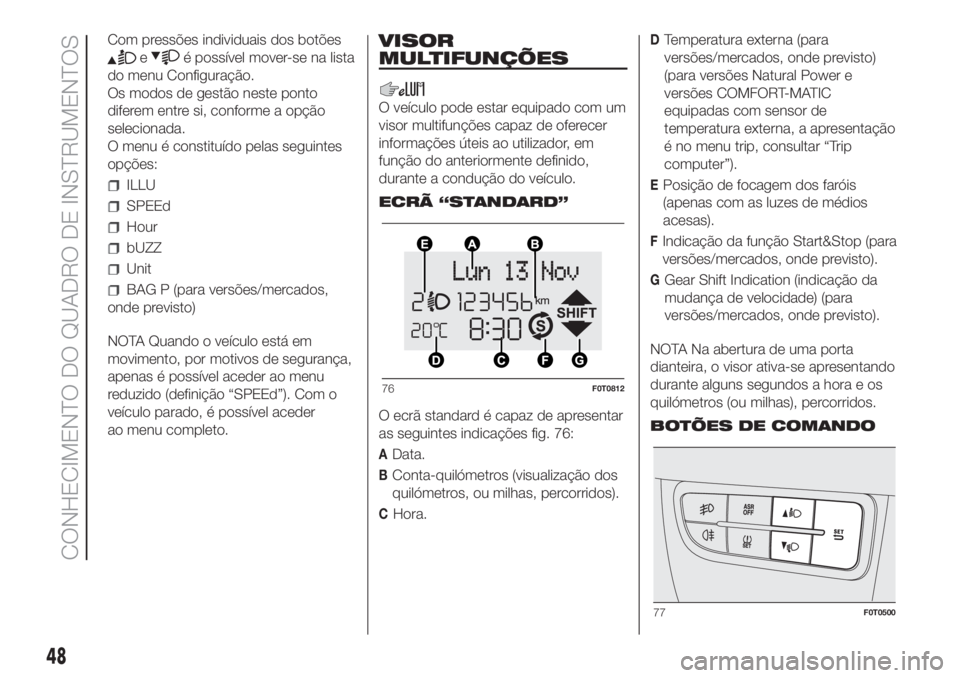

Com pressões individuais dos botões
eé possível mover-se na lista
do menu Configuração.
Os modos de gestão neste ponto
diferem entre si, conforme a opção
selecionada.
O menu é constituído pelas seguintes
opções:
ILLU
SPEEd
Hour
bUZZ
Unit
BAG P (para versões/mercados,
onde previsto)
NOTA Quando o veículo está em
movimento, por motivos de segurança,
apenas é possível aceder ao menu
reduzido (definição “SPEEd”). Com o
veículo parado, é possível aceder
ao menu completo.
VISOR
MULTIFUNÇÕES
O veículo pode estar equipado com um
visor multifunções capaz de oferecer
informações úteis ao utilizador, em
função do anteriormente definido,
durante a condução do veículo.
ECRÃ “STANDARD”
O ecrã standard é capaz de apresentar
as seguintes indicações fig. 76:
AData.
BConta-quilómetros (visualização dos
quilómetros, ou milhas, percorridos).
CHora.
DTemperatura externa (para
versões/mercados, onde previsto)
(para versões Natural Power e
versões COMFORT-MATIC
equipadas com sensor de
temperatura externa, a apresentação
é no menu trip, consultar “Trip
computer”).
EPosição de focagem dos faróis
(apenas com as luzes de médios
acesas).
FIndicação da função Start&Stop (para
versões/mercados, onde previsto).
GGear Shift Indication (indicação da
mudança de velocidade) (para
versões/mercados, onde previsto).
NOTA Na abertura de uma porta
dianteira, o visor ativa-se apresentando
durante alguns segundos a hora e os
quilómetros (ou milhas), percorridos.
BOTÕES DE COMANDO
76F0T0812
77F0T0500
48
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

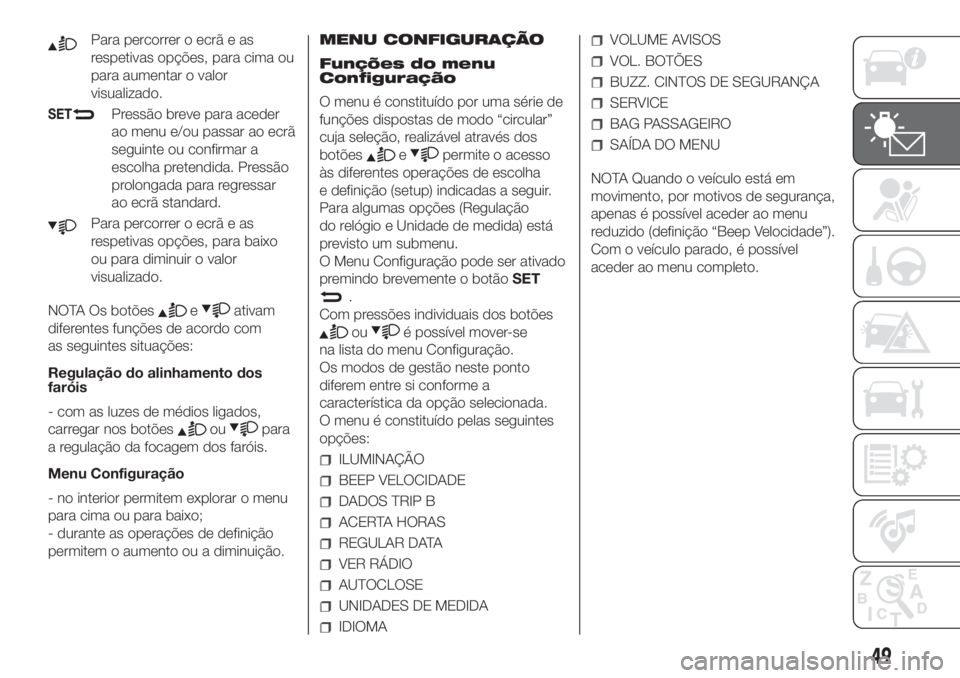

Para percorrer o ecrã e as
respetivas opções, para cima ou
para aumentar o valor
visualizado.
SETPressão breve para aceder
ao menu e/ou passar ao ecrã
seguinte ou confirmar a
escolha pretendida. Pressão
prolongada para regressar
ao ecrã standard.
Para percorrer o ecrã e as
respetivas opções, para baixo
ou para diminuir o valor
visualizado.
NOTA Os botões
eativam
diferentes funções de acordo com
as seguintes situações:
Regulação do alinhamento dos
faróis
- com as luzes de médios ligados,
carregar nos botões
oupara
a regulação da focagem dos faróis.
Menu Configuração
- no interior permitem explorar o menu
para cima ou para baixo;
- durante as operações de definição
permitem o aumento ou a diminuição.MENU CONFIGURAÇÃO
Funções do menu
Configuração
O menu é constituído por uma série de
funções dispostas de modo “circular”
cuja seleção, realizável através dos
botões
epermite o acesso
às diferentes operações de escolha
e definição (setup) indicadas a seguir.
Para algumas opções (Regulação
do relógio e Unidade de medida) está
previsto um submenu.
O Menu Configuração pode ser ativado
premindo brevemente o botãoSET
.
Com pressões individuais dos botões
oué possível mover-se
na lista do menu Configuração.
Os modos de gestão neste ponto
diferem entre si conforme a
característica da opção selecionada.
O menu é constituído pelas seguintes
opções:
ILUMINAÇÃO
BEEP VELOCIDADE
DADOS TRIP B
ACERTA HORAS
REGULAR DATA
VER RÁDIO
AUTOCLOSE
UNIDADES DE MEDIDA
IDIOMA
VOLUME AVISOS
VOL. BOTÕES
BUZZ. CINTOS DE SEGURANÇA
SERVICE
BAG PASSAGEIRO
SAÍDA DO MENU
NOTA Quando o veículo está em
movimento, por motivos de segurança,
apenas é possível aceder ao menu
reduzido (definição “Beep Velocidade”).
Com o veículo parado, é possível
aceder ao menu completo.
49

TRIP COMPUTER
Informações gerais
O “Trip computer” permite visualizar,
com a chave de ignição na posição
MAR, as grandezas relativas ao estado
de funcionamento do veículo. Esta
função é composta por duas vertentes
denominadas “Trip A” e “Trip B”
capazes de monitorizar a “missão
completa” do veículo (viagem) de modo
independente. Ambas as funções
podem ser ajustadas a zero (reset –
início de uma nova missão).
O “Trip A” permite a apresentação das
seguintes informações:
Temperatura externa (para veículos
Natural Power com sensor de
temperatura)
Autonomia
Distância percorrida
Consumo médio
Consumo instantâneo
Velocidade média
Tempo de viagem (duração da
condução).
O “Trip B”, presente apenas no visor
multifunções, permite a visualização
dos seguintes valores:
Distância percorrida B
Consumo médio B
Velocidade média B
Tempo de viagem B (duração da
condução).
Versões Natural Power
NOTA Os dados do Trip computer
relativos à Autonomia, Consumo médio
e Consumo instantâneo para esta
versão não estão disponíveis.
8)
Botão TRIP de comando
O botão TRIP, situado na parte superior
da alavanca direita fig. 78, permite,
com a chave de ignição na posição
MAR, aceder à visualização dos valores
anteriormente descritos bem como
repô-los a zero para iniciar uma nova
missão:
pressão breve para aceder às
mensagens dos vários valores;
pressão longa para repor a zero
(reset) e iniciar uma nova viagem.Saída do Trip
Verifica-se a saída automática da
função TRIP quando se visualizam
todos os valores ou se mantém
premido o botãoSET
durante
mais de 1 segundo.
AVISO
8)O “Trip B” é uma função que se pode
excluir (consultar o parágrafo “Habilitação
do Trip B”). Os valores “Autonomia” e
“Consumo instantâneo” não podem ser
repostas a zero.
78F0T0038
50
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

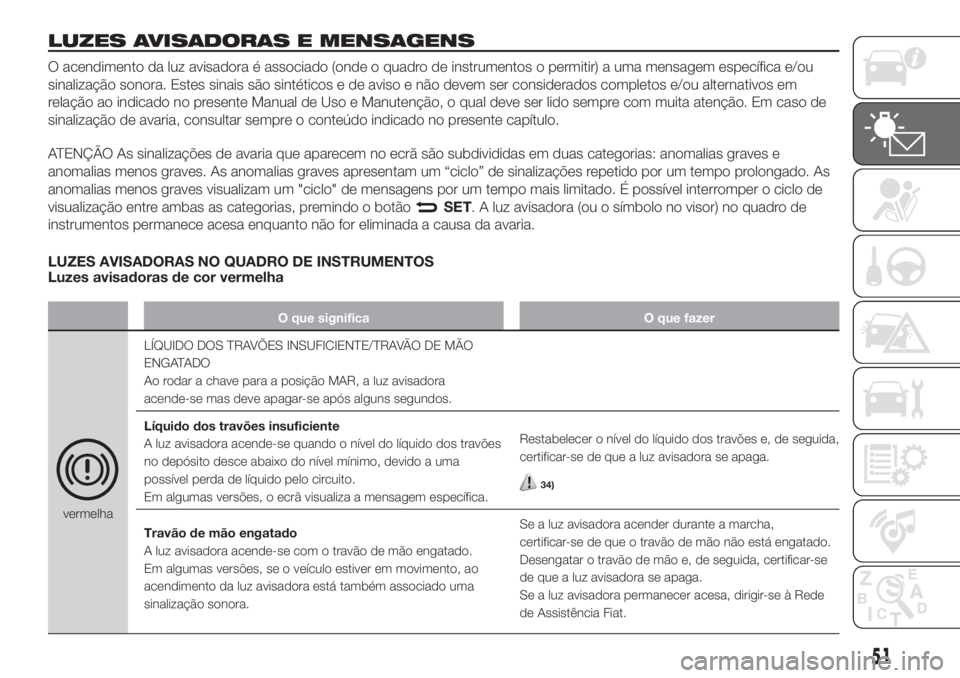

LUZES AVISADORAS E MENSAGENS
O acendimento da luz avisadora é associado (onde o quadro de instrumentos o permitir) a uma mensagem específica e/ou
sinalização sonora. Estes sinais são sintéticos e de aviso e não devem ser considerados completos e/ou alternativos em
relação ao indicado no presente Manual de Uso e Manutenção, o qual deve ser lido sempre com muita atenção. Em caso de
sinalização de avaria, consultar sempre o conteúdo indicado no presente capítulo.
ATENÇÃO As sinalizações de avaria que aparecem no ecrã são subdivididas em duas categorias: anomalias graves e
anomalias menos graves. As anomalias graves apresentam um “ciclo” de sinalizações repetido por um tempo prolongado. As
anomalias menos graves visualizam um "ciclo" de mensagens por um tempo mais limitado. É possível interromper o ciclo de
visualização entre ambas as categorias, premindo o botão
SET. A luz avisadora (ou o símbolo no visor) no quadro de
instrumentos permanece acesa enquanto não for eliminada a causa da avaria.
LUZES AVISADORAS NO QUADRO DE INSTRUMENTOS
Luzes avisadoras de cor vermelha
O que significa O que fazer
vermelhaLÍQUIDO DOS TRAVÕES INSUFICIENTE/TRAVÃO DE MÃO
ENGATADO
Ao rodar a chave para a posição MAR, a luz avisadora
acende-se mas deve apagar-se após alguns segundos.
Líquido dos travões insuficiente
A luz avisadora acende-se quando o nível do líquido dos travões
no depósito desce abaixo do nível mínimo, devido a uma
possível perda de líquido pelo circuito.
Em algumas versões, o ecrã visualiza a mensagem específica.Restabelecer o nível do líquido dos travões e, de seguida,
certificar-se de que a luz avisadora se apaga.
34)
Travão de mão engatado
A luz avisadora acende-se com o travão de mão engatado.
Em algumas versões, se o veículo estiver em movimento, ao
acendimento da luz avisadora está também associado uma
sinalização sonora.Se a luz avisadora acender durante a marcha,
certificar-se de que o travão de mão não está engatado.
Desengatar o travão de mão e, de seguida, certificar-se
de que a luz avisadora se apaga.
Se a luz avisadora permanecer acesa, dirigir-se à Rede
de Assistência Fiat.
51

O que significa O que fazer
vermelha
amarelo
âmbar
amarelo

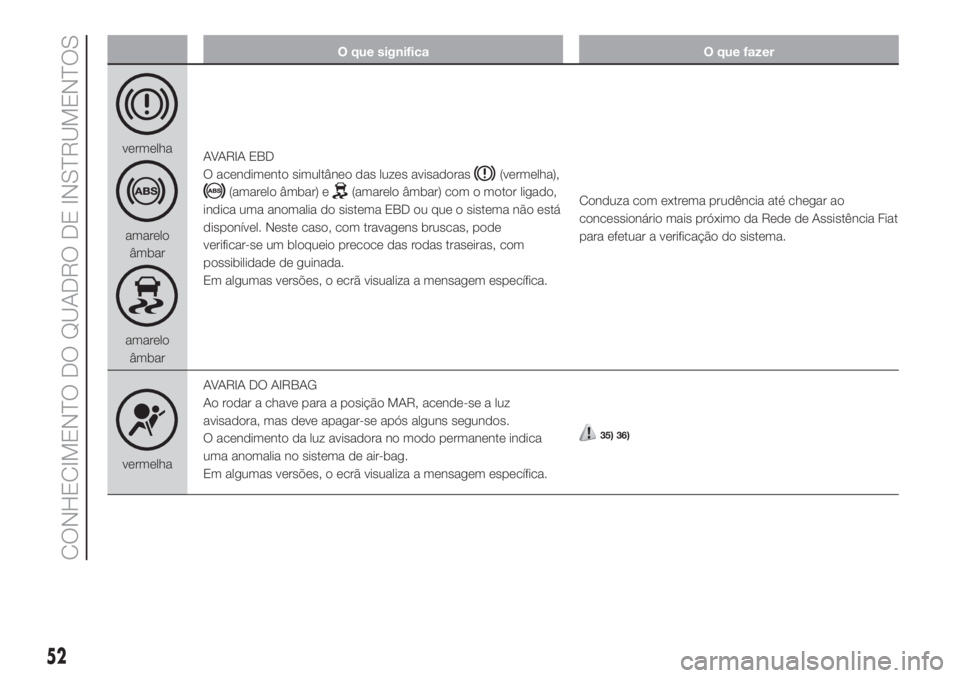

âmbarAVARIA EBD
O acendimento simultâneo das luzes avisadoras
(vermelha),
(amarelo âmbar) e(amarelo âmbar) com o motor ligado,
indica uma anomalia do sistema EBD ou que o sistema não está
disponível. Neste caso, com travagens bruscas, pode
verificar-se um bloqueio precoce das rodas traseiras, com
possibilidade de guinada.
Em algumas versões, o ecrã visualiza a mensagem específica.Conduza com extrema prudência até chegar ao
concessionário mais próximo da Rede de Assistência Fiat
para efetuar a verificação do sistema.
vermelhaAVARIA DO AIRBAG
Ao rodar a chave para a posição MAR, acende-se a luz
avisadora, mas deve apagar-se após alguns segundos.
O acendimento da luz avisadora no modo permanente indica
uma anomalia no sistema de air-bag.
Em algumas versões, o ecrã visualiza a mensagem específica.
35) 36)
52
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

O que significa O que fazer

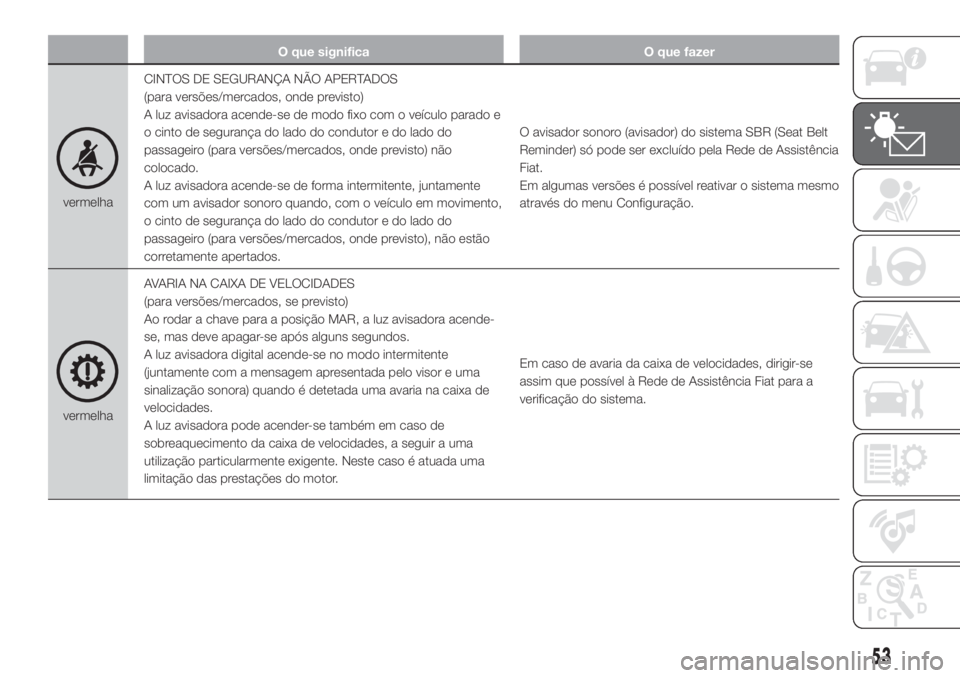

vermelhaCINTOS DE SEGURANÇA NÃO APERTADOS
(para versões/mercados, onde previsto)
A luz avisadora acende-se de modo fixo com o veículo parado e
o cinto de segurança do lado do condutor e do lado do
passageiro (para versões/mercados, onde previsto) não
colocado.
A luz avisadora acende-se de forma intermitente, juntamente
com um avisador sonoro quando, com o veículo em movimento,
o cinto de segurança do lado do condutor e do lado do
passageiro (para versões/mercados, onde previsto), não estão
corretamente apertados.O avisador sonoro (avisador) do sistema SBR (Seat Belt
Reminder) só pode ser excluído pela Rede de Assistência
Fiat.
Em algumas versões é possível reativar o sistema mesmo
através do menu Configuração.
vermelhaAVARIA NA CAIXA DE VELOCIDADES
(para versões/mercados, se previsto)
Ao rodar a chave para a posição MAR, a luz avisadora acende-
se, mas deve apagar-se após alguns segundos.
A luz avisadora digital acende-se no modo intermitente
(juntamente com a mensagem apresentada pelo visor e uma
sinalização sonora) quando é detetada uma avaria na caixa de
velocidades.
A luz avisadora pode acender-se também em caso de
sobreaquecimento da caixa de velocidades, a seguir a uma
utilização particularmente exigente. Neste caso é atuada uma
limitação das prestações do motor.Em caso de avaria da caixa de velocidades, dirigir-se
assim que possível à Rede de Assistência Fiat para a
verificação do sistema.
53

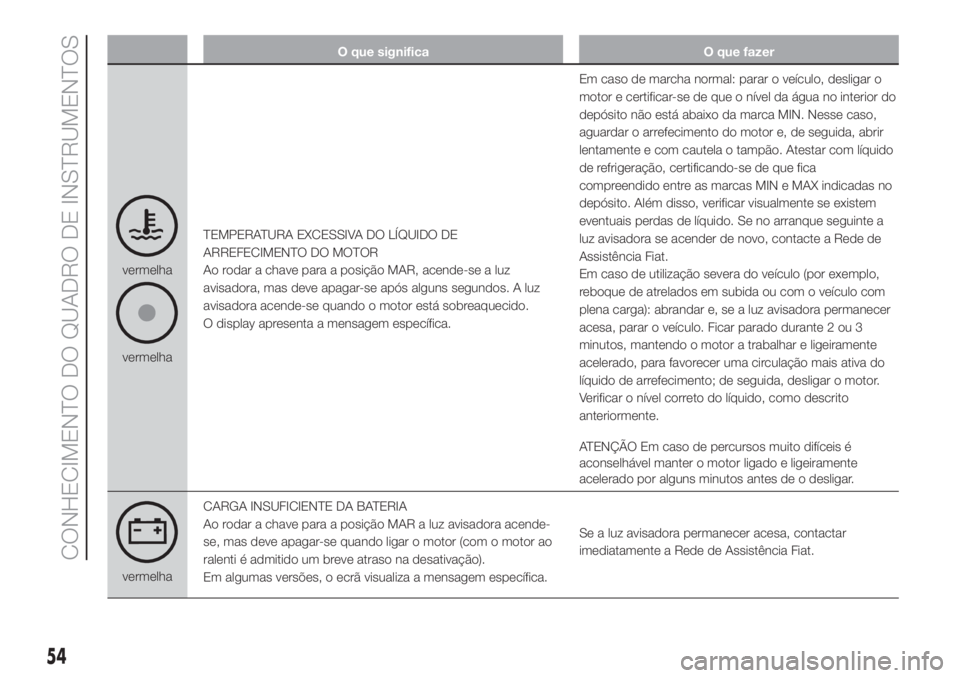

O que significa O que fazer
vermelha
vermelhaTEMPERATURA EXCESSIVA DO LÍQUIDO DE
ARREFECIMENTO DO MOTOR
Ao rodar a chave para a posição MAR, acende-se a luz
avisadora, mas deve apagar-se após alguns segundos. A luz
avisadora acende-se quando o motor está sobreaquecido.
O display apresenta a mensagem específica.Em caso de marcha normal: parar o veículo, desligar o
motor e certificar-se de que o nível da água no interior do
depósito não está abaixo da marca MIN. Nesse caso,
aguardar o arrefecimento do motor e, de seguida, abrir
lentamente e com cautela o tampão. Atestar com líquido
de refrigeração, certificando-se de que fica
compreendido entre as marcas MIN e MAX indicadas no
depósito. Além disso, verificar visualmente se existem
eventuais perdas de líquido. Se no arranque seguinte a
luz avisadora se acender de novo, contacte a Rede de
Assistência Fiat.
Em caso de utilização severa do veículo (por exemplo,
reboque de atrelados em subida ou com o veículo com
plena carga): abrandar e, se a luz avisadora permanecer
acesa, parar o veículo. Ficar parado durante 2 ou 3
minutos, mantendo o motor a trabalhar e ligeiramente
acelerado, para favorecer uma circulação mais ativa do
líquido de arrefecimento; de seguida, desligar o motor.
Verificar o nível correto do líquido, como descrito
anteriormente.
ATENÇÃO Em caso de percursos muito difíceis é
aconselhável manter o motor ligado e ligeiramente
acelerado por alguns minutos antes de o desligar.
vermelhaCARGA INSUFICIENTE DA BATERIA
Ao rodar a chave para a posição MAR a luz avisadora acende-
se, mas deve apagar-se quando ligar o motor (com o motor ao
ralenti é admitido um breve atraso na desativação).
Em algumas versões, o ecrã visualiza a mensagem específica.Se a luz avisadora permanecer acesa, contactar
imediatamente a Rede de Assistência Fiat.
54
CONHECIMENTO DO QUADRO DE INSTRUMENTOS
