2018 FIAT FIORINO Manual de Uso e Manutenção (in Portuguese)

MANUTENÇÃO E CUIDADOS
Uma correta manutenção permite
manter o desempenho do veículo ao
longo do tempo, reduzir os custos
de funcionamento e proteger a
eficiência dos sistemas de segurança.
Neste capítulo, explica-se a forma
de efetuar.MANUTENÇÃO PROGRAMADA .....144
PLANO DE MANUTENÇÃO
PROGRAMADA...............................145
VERIFICAÇÕES PERIÓDICAS .........152
UTILIZAÇÃO SEVERA DO
VEÍCULO.........................................152
VERIFICAÇÃO DOS NÍVEIS.............153
RECARREGAMENTO DA BATERIA .159
LIMPA PARA-BRISAS/LIMPA
PARA-BRISAS TRASEIRO...............161
ELEVAÇÃO DO VEÍCULO................161
RODAS E PNEUS ...........................162
143

MANUTENÇÃO
PROGRAMADA
Uma correta manutenção é
determinante para garantir ao veículo
uma longa duração em condições
excelentes.
Por isso, a Fiat preparou uma série de
controlos e intervenções de
manutenção a cada 30 000/35 000
quilómetros.
A manutenção programada não esgota
completamente todas as necessidades
do veículo: mesmo no período inicial
antes da revisão dos 30 000/35 000
quilómetros e posteriormente, entre
uma revisão e a seguinte, são sempre
necessárias atenções habituais como,
por exemplo, a verificação sistémica
com eventual reposição do nível dos
líquidos, da pressão dos pneus, etc.
ATENÇÃO As revisões de Manutenção
Programada são prescritas pelo
Fabricante. A não execução das
mesmas pode comportar a anulação
da garantia.
O serviço de Manutenção Programada
é prestado por toda a Rede de
Assistência Fiat, com os tempos
prefixados.Se durante a execução de cada
intervenção, além das operações
previstas, se apresentar a necessidade
de ulteriores substituições ou
reparações, estas poderão ser
executadas apenas com o acordo
explícito do Cliente.
O Cliente pode solicitar intervenções de
assistência fora da Rede de Assistência
Fiat autorizada, sem que tal invalide a
garantia em vigor. A garantia é
condicionada à realização da
manutenção programada constante,
como indicado no Manual de uso e
manutenção. O Cliente pode optar por
realizar esta manutenção, como
qualquer outra reparação abrangida
pela garantia, em qualquer oficina (que
pertença ou não à Rede de Assistência
Fiat), desde que esta disponha dos
meios adequados e seguir as
indicações presentes no Manual de uso
e manutenção.
ATENÇÃO Aconselha-se a sinalizar
imediatamente à Rede de Assistência
Fiat eventuais pequenas anomalias
de funcionamento, sem esperar pela
execução da próxima revisão.
Se o veículo for usado frequentemente
para rebocar atrelados, é necessário
reduzir o intervalo entre uma
manutenção programada e outra.
144
MANUTENÇÃO E CUIDADOS

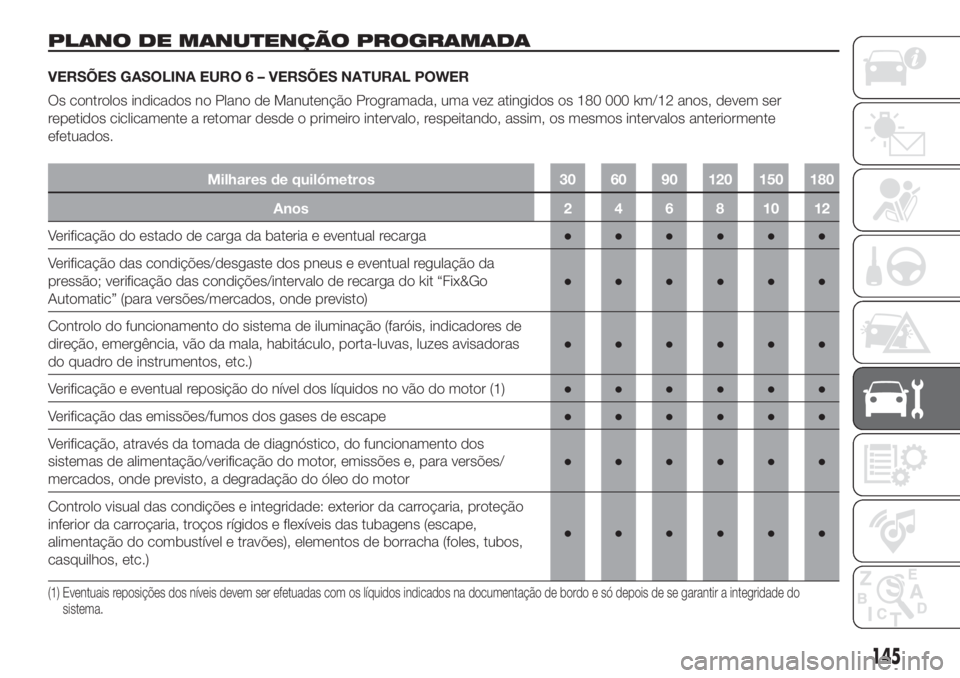

PLANO DE MANUTENÇÃO PROGRAMADA
VERSÕES GASOLINA EURO 6 – VERSÕES NATURAL POWER
Os controlos indicados no Plano de Manutenção Programada, uma vez atingidos os 180 000 km/12 anos, devem ser
repetidos ciclicamente a retomar desde o primeiro intervalo, respeitando, assim, os mesmos intervalos anteriormente
efetuados.
Milhares de quilómetros 30 60 90 120 150 180
Anos24681012
Verificação do estado de carga da bateria e eventual recarga●●●●●●
Verificação das condições/desgaste dos pneus e eventual regulação da
pressão; verificação das condições/intervalo de recarga do kit “Fix&Go
Automatic” (para versões/mercados, onde previsto)●●●●●●
Controlo do funcionamento do sistema de iluminação (faróis, indicadores de
direção, emergência, vão da mala, habitáculo, porta-luvas, luzes avisadoras
do quadro de instrumentos, etc.)●●●●●●
Verificação e eventual reposição do nível dos líquidos no vão do motor (1)●●●●●●
Verificação das emissões/fumos dos gases de escape●●●●●●
Verificação, através da tomada de diagnóstico, do funcionamento dos
sistemas de alimentação/verificação do motor, emissões e, para versões/
mercados, onde previsto, a degradação do óleo do motor●●●●●●
Controlo visual das condições e integridade: exterior da carroçaria, proteção
inferior da carroçaria, troços rígidos e flexíveis das tubagens (escape,
alimentação do combustível e travões), elementos de borracha (foles, tubos,
casquilhos, etc.)●●●●●●
(1) Eventuais reposições dos níveis devem ser efetuadas com os líquidos indicados na documentação de bordo e só depois de se garantir a integridade do
sistema.
145

Milhares de quilómetros 30 60 90 120 150 180
Anos24681012
Controlo do posicionamento/desgaste das escovas do limpa para-brisas
dianteiro e do limpa óculo traseiro (se presente)●●●●●●
Verificação do funcionamento do sistema do limpa/lava para-brisas, afinação
dos pulverizadores●●●●●●
Verificação do estado de limpeza das fechaduras do capô, limpeza e
lubrificação das alavancas●●●●●●
Verificação da limpeza das guias inferiores das portas laterais de correr (ou
cada 6 meses)●●●●●●
Verificação e eventual regulação do curso da alavanca do travão de mão●●●●●●
Controlo e eventual regulação do pedal de embraiagem●●●●●●
Controlo das condições e desgaste das placas dos travões de disco
dianteiros e funcionamento do avisador de desgaste das mesmas●●●●●●
Verificação das condições e desgaste das guarnições dos travões de tambor
traseiros●●●
Controlo visual das condições da(s) correia(s) de comando dos acessórios (2)●●●
Verificação visual das condições da correia dentada do comando da
distribuição (versões Natural Power)●●●
Controlo do tensionamento da correia de comando de acessórios (versões
sem tensor automático) (ou a cada 2 anos)●●
(2) Quilometragem máxima aconselhada 120 000 km. Independentemente da quilometragem, a correia deve ser substituída a cada 6 anos. Em caso de utilização
severa do veículo (zonas com pó, clima frio, uso citadino, longas permanências ao ralenti), a quilometragem máxima é de 60 000 km e, independentementeda
quilometragem, a correia deve ser substituída a cada 4 anos.
146
MANUTENÇÃO E CUIDADOS

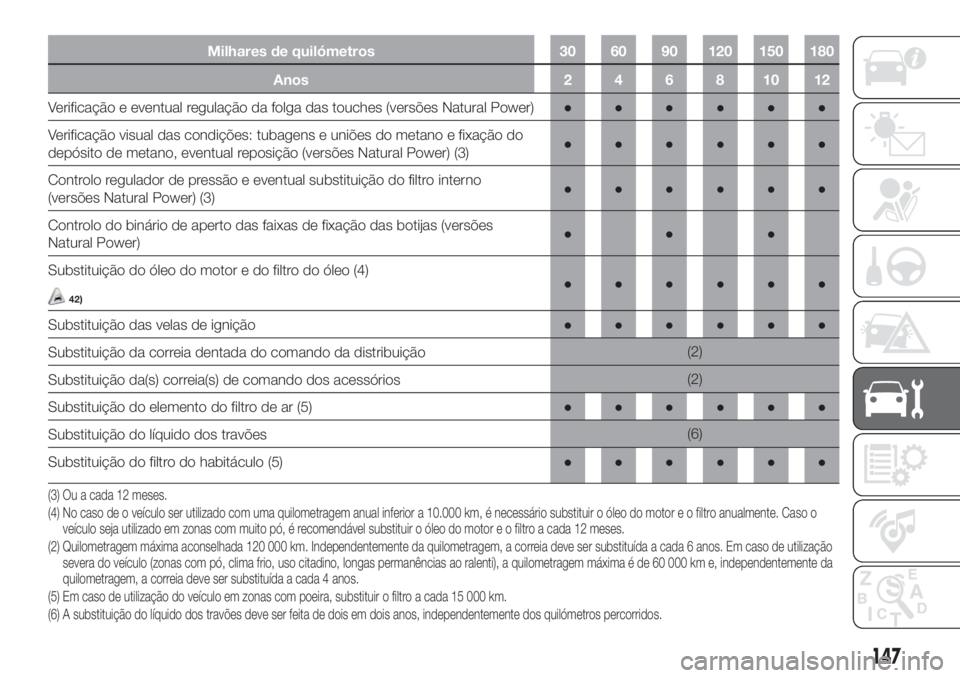

Milhares de quilómetros 30 60 90 120 150 180
Anos24681012
Verificação e eventual regulação da folga das touches (versões Natural Power)●●●●●●
Verificação visual das condições: tubagens e uniões do metano e fixação do
depósito de metano, eventual reposição (versões Natural Power) (3)●●●●●●
Controlo regulador de pressão e eventual substituição do filtro interno
(versões Natural Power) (3)●●●●●●
Controlo do binário de aperto das faixas de fixação das botijas (versões
Natural Power)●●●
Substituição do óleo do motor e do filtro do óleo (4)
42)●●●●●●
Substituição das velas de ignição●●●●●●
Substituição da correia dentada do comando da distribuição(2)
Substituição da(s) correia(s) de comando dos acessórios(2)
Substituição do elemento do filtro de ar (5)●●●●●●
Substituição do líquido dos travões(6)
Substituição do filtro do habitáculo (5)●●●●●●
(3) Ou a cada 12 meses.
(4) No caso de o veículo ser utilizado com uma quilometragem anual inferior a 10.000 km, é necessário substituir o óleo do motor e o filtro anualmente. Caso o
veículo seja utilizado em zonas com muito pó, é recomendável substituir o óleo do motor e o filtro a cada 12 meses.
(2) Quilometragem máxima aconselhada 120 000 km. Independentemente da quilometragem, a correia deve ser substituída a cada 6 anos. Em caso de utilização
severa do veículo (zonas com pó, clima frio, uso citadino, longas permanências ao ralenti), a quilometragem máxima é de 60 000 km e, independentementeda
quilometragem, a correia deve ser substituída a cada 4 anos.
(5) Em caso de utilização do veículo em zonas com poeira, substituir o filtro a cada 15 000 km.
(6) A substituição do líquido dos travões deve ser feita de dois em dois anos, independentemente dos quilómetros percorridos.
147

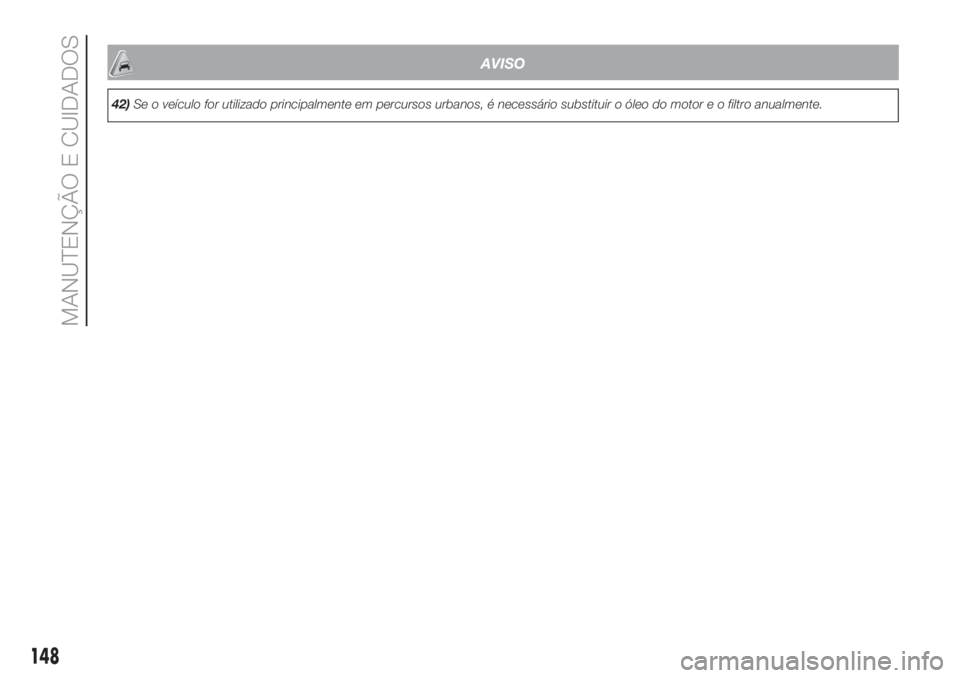

AVISO
42)Se o veículo for utilizado principalmente em percursos urbanos, é necessário substituir o óleo do motor e o filtro anualmente.
148
MANUTENÇÃO E CUIDADOS

VERSÕES DIESEL EURO 6
Os controlos indicados no Plano de Manutenção Programada, uma vez atingidos os 175 000 km/10 anos, devem ser
repetidos ciclicamente a retomar desde o primeiro intervalo, respeitando, assim, os mesmos intervalos anteriormente
efetuados.
Milhares de quilómetros 35 70 105 140 175
Anos246810
Verificação do estado de carga da bateria e eventual recarga●●●●●
Verificação das condições/desgaste dos pneus e eventual regulação da pressão;
verificação das condições/intervalo de recarga do kit “Fix&Go Automatic” (para
versões/mercados, onde previsto)●●●●●
Controlo do funcionamento do sistema de iluminação (faróis, indicadores de
direção, emergência, vão da mala, habitáculo, porta-luvas, luzes avisadoras do
quadro de instrumentos, etc.)●●●●●
Verificação e eventual reposição do nível dos líquidos no vão do motor (1)●●●●●
Verificação das emissões/fumos dos gases de escape●●●●●
Verificação, através da tomada de diagnóstico, do funcionamento dos sistemas de
alimentação/verificação do motor, emissões e, para versões/mercados, onde
previsto, a degradação do óleo do motor●●●●●
Controlo visual das condições e integridade: exterior da carroçaria, proteção inferior
da carroçaria, troços rígidos e flexíveis das tubagens (escape, alimentação do
combustível e travões), elementos de borracha (foles, tubos, casquilhos, etc.)●●●●●
Verificação do posicionamento/desgaste das escovas limpa para-brisas/limpa
para-brisas traseiro (se presente)●●●●●
(1) Eventuais reposições dos níveis devem ser efetuadas com os líquidos indicados na documentação de bordo e só depois de se garantir a integridade do
sistema.
149

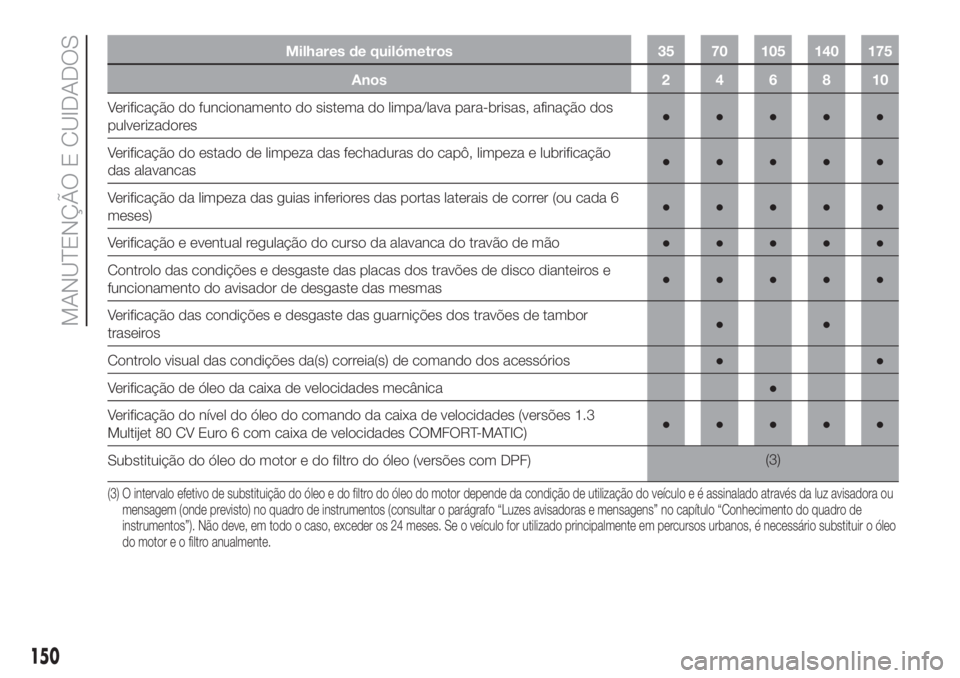

Milhares de quilómetros 35 70 105 140 175
Anos246810
Verificação do funcionamento do sistema do limpa/lava para-brisas, afinação dos
pulverizadores●●●●●
Verificação do estado de limpeza das fechaduras do capô, limpeza e lubrificação
das alavancas●●●●●
Verificação da limpeza das guias inferiores das portas laterais de correr (ou cada 6
meses)●●●●●
Verificação e eventual regulação do curso da alavanca do travão de mão●●●●●
Controlo das condições e desgaste das placas dos travões de disco dianteiros e
funcionamento do avisador de desgaste das mesmas●●●●●
Verificação das condições e desgaste das guarnições dos travões de tambor
traseiros●●
Controlo visual das condições da(s) correia(s) de comando dos acessórios●●
Verificação de óleo da caixa de velocidades mecânica●
Verificação do nível do óleo do comando da caixa de velocidades (versões 1.3
Multijet 80 CV Euro 6 com caixa de velocidades COMFORT-MATIC)●●●●●
Substituição do óleo do motor e do filtro do óleo (versões com DPF)(3)
(3) O intervalo efetivo de substituição do óleo e do filtro do óleo do motor depende da condição de utilização do veículo e é assinalado através da luz avisadora ou
mensagem (onde previsto) no quadro de instrumentos (consultar o parágrafo “Luzes avisadoras e mensagens” no capítulo “Conhecimento do quadro de
instrumentos”). Não deve, em todo o caso, exceder os 24 meses. Se o veículo for utilizado principalmente em percursos urbanos, é necessário substituir o óleo
do motor e o filtro anualmente.
150
