2018 FIAT FIORINO Manual de Empleo y Cuidado (in Spanish)

Qué significa Qué hacer

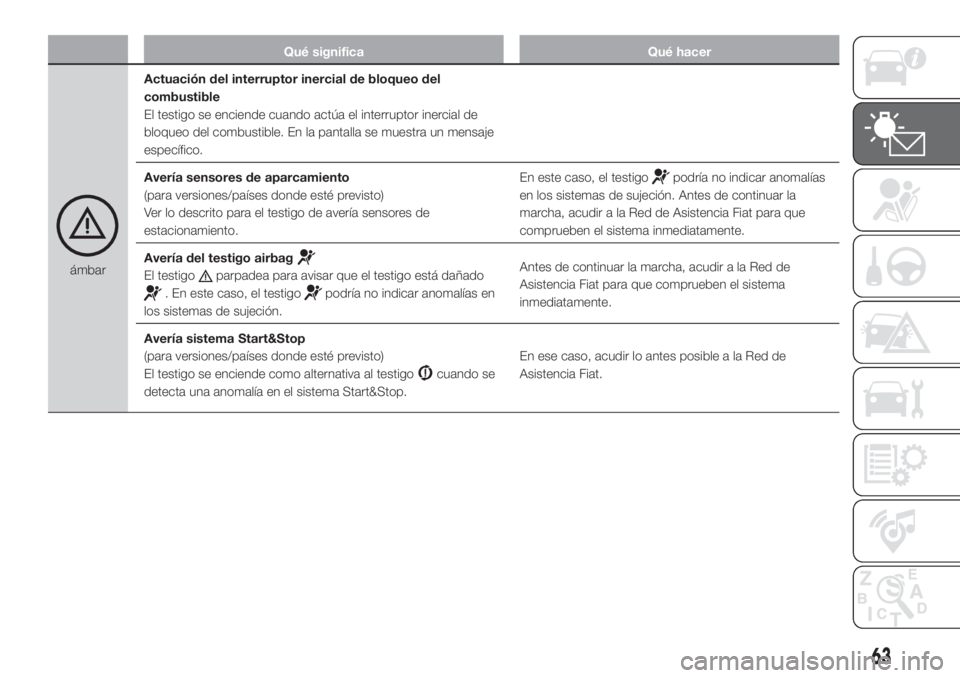

ámbarActuación del interruptor inercial de bloqueo del
combustible
El testigo se enciende cuando actúa el interruptor inercial de
bloqueo del combustible. En la pantalla se muestra un mensaje
específico.
Avería sensores de aparcamiento
(para versiones/países donde esté previsto)
Ver lo descrito para el testigo de avería sensores de
estacionamiento.En este caso, el testigo
podría no indicar anomalías
en los sistemas de sujeción. Antes de continuar la
marcha, acudir a la Red de Asistencia Fiat para que
comprueben el sistema inmediatamente.
Avería del testigo airbag
El testigoparpadea para avisar que el testigo está dañado
. En este caso, el testigopodría no indicar anomalías en
los sistemas de sujeción.Antes de continuar la marcha, acudir a la Red de
Asistencia Fiat para que comprueben el sistema
inmediatamente.
Avería sistema Start&Stop
(para versiones/países donde esté previsto)
El testigo se enciende como alternativa al testigo
cuando se
detecta una anomalía en el sistema Start&Stop.En ese caso, acudir lo antes posible a la Red de
Asistencia Fiat.
63

Qué significa Qué hacer
ámbarLIMPIEZA DPF (FILTRO DE PARTÍCULAS) EN CURSO
(para versiones/países donde esté previsto)
Girando la llave a la posición MAR, el testigo se enciende, pero
debe apagarse transcurridos unos segundos.
El testigo se enciende en modalidad fija para indicar al
conductor que el sistema DPF necesita eliminar las sustancias
contaminantes residuales (partículas) mediante el proceso de
regeneración.
Junto con el encendido del testigo, la pantalla muestra el
mensaje específico (para versiones/países donde esté previsto).El testigo no se enciende cada vez que el DPF está en
proceso de regeneración, sino sólo cuando las
condiciones de conducción requieren avisar al conductor.
Para apagar el testigo es necesario mantener el vehículo
en movimiento hasta que finalice la regeneración. El
proceso dura aproximadamente 15 minutos.
Las condiciones óptimas para llevar a cabo el proceso se
alcanzan manteniendo el vehículo en marcha a 60 km/h
con un régimen del motor superior a 2.000 r.p.m. El
encendido de este testigo no es un defecto del vehículo,
por lo tanto, no es necesario llevarlo al taller.
38) 39)
ámbarSISTEMA ESC
Intervención sistema ESC
Si el testigo parpadea durante la marcha indica que el sistema
ESC ha intervenido.
Avería sistema ESC
Girando la llave a la posición MAR, el testigo se enciende, pero
debe apagarse transcurridos unos segundos.
En la pantalla se muestra un mensaje específico.Si el testigo no se apaga, o si permanece encendido
durante la marcha, acudir a la Red de Asistencia Fiat.
ámbarAVERÍA HILL HOLDER
(para versiones/países donde esté previsto)
Al girar la llave a MAR el testigo se enciende, pero debe
apagarse transcurridos unos segundos; el encendido del testigo
indica que se ha producido una avería en el sistema Hill Holder.
En la pantalla se muestra un mensaje específico.En este caso, acudir lo antes posible a la Red de
Asistencia Fiat.
64
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Qué significa Qué hacer
ámbarSISTEMA iTPMS
Avería sistema iTPMS
El testigo parpadea durante unos 75 s y, a continuación, se
enciende en modalidad fija cuando se detecta una anomalía en
el sistema iTPMS.En este caso, acudir lo antes posible a la Red de
Asistencia Fiat.
Presión insuficiente de los neumáticos
El testigo se enciende para indicar que la presión del neumático
es inferior al valor recomendado y/o que hay una pérdida de
presión. En estas circunstancias podrían no estar garantizados la
mejor duración del neumático y un consumo de combustible
óptimo.En este caso, se recomienda restablecer el valor de
presión correcto.
ADVERTENCIA No continuar la marcha con uno o varios
neumáticos desinflados, ya que podría afectar a la
conducción del vehículo. Parar el vehículo evitando
frenadas y maniobras bruscas.
ámbarDESGASTE PASTILLAS DE FRENO
El testigo se enciende si las pastillas de freno delanteras están
desgastadas.
En algunas versiones, en la pantalla se muestra un mensaje
específico.Sustituir lo antes posible.
ámbarAVERÍA SENSORES DE APARCAMIENTO
(para versiones/países donde esté previsto)
El testigo se enciende cuando se detecta una anomalía en los
sensores de aparcamiento. Como alternativa, en algunas
versiones, se enciende el testigo. En algunas versiones, en la
pantalla se muestra un mensaje específico.En este caso, acudir lo antes posible a la Red de
Asistencia Fiat.
ámbarAVERÍA SISTEMA START&STOP
(para versiones/países donde esté previsto)
El testigo se enciende cuando se detecta una anomalía en el
sistema Start&Stop. Como alternativa, en algunas versiones, se
enciende el testigo. En algunas versiones, en la pantalla se
muestra un mensaje específico.En este caso, acudir lo antes posible a la Red de
Asistencia Fiat.
65

Qué significa Qué hacer
ámbarSISTEMA ASR DESACTIVADO
El sistema ASR se desactiva pulsando el botón ASR OFF. El
testigo se enciende para informar al conductor de que el sistema
se ha desactivado. Volviendo a pulsar el botón ASR OFF, el
testigo se apaga para informar al conductor de que el sistema
se ha activado de nuevo.
ámbarACTIVACIÓN SISTEMA TRACTION PLUS
(para versiones/países donde esté previsto)
El testigo se enciende cuando se activa el sistema Traction Plus
pulsando el botón T+ situado en el salpicadero. El led del botón
se enciende.
Avería sistema Traction Plus
Al girar la llave a la posición MAR, si el testigo permanece
encendido o se enciende durante la marcha junto con el led del
botón y el testigo
.
La pantalla mostrará un mensaje específico.En este caso, acudir lo antes posible a la Red de
Asistencia Fiat.
ámbarLUCES ANTINIEBLA TRASERAS
El testigo se enciende activando las luces antiniebla traseras.
ADVERTENCIA
38)El electroventilador podría activarse durante la fase de regeneración.
39)La velocidad de marcha siempre debe adaptarse a la situación del tráfico y a las condiciones atmosféricas, cumpliendo las leyes vigentes
sobre circulación por carretera. También se indica que se puede apagar el motor incluso con el testigo DPF encendido; las repetidas
interrupciones del proceso de regeneración podrían causar una degradación precoz del aceite motor. Por este motivo, siempre se
recomienda esperar a que se apague el testigo antes de apagar el motor siguiendo las indicaciones especificadas anteriormente. No se
recomienda completar la regeneración del DPF con el vehículo parado.
66
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

ADVERTENCIA
10)Si, al girar la llave de contacto a la posición MAR, el testigono se enciende o si, durante la marcha, se enciende con luz fija o
intermitente (en algunas versiones junto al mensaje mostrado en la pantalla), acudir lo antes posible a un taller de la Red de Asistencia Fiat. El
funcionamiento del testigo
se puede comprobar mediante los aparatos específicos de los agentes de control de tráfico. Respetar las
normas vigentes del país en el que se circula.
11)La presencia de agua en el circuito de alimentación puede ocasionar daños serios al sistema de inyección y causar irregularidades en el
funcionamiento del motor. En caso de que el testigo
se encienda (en algunas versiones junto con el mensaje visualizado en la pantalla),
acudir lo antes posible a la Red de Asistencia Fiat para la operación de purga. En caso de que volviera a aparecer la misma señal
inmediatamente después del repostaje, es posible que haya entrado agua en el depósito: en tal caso, apagar el motor inmediatamente y
ponerse en contacto con la Red de Asistencia Fiat.
Testigos de color verde
Qué significa Qué hacer
verdeLUCES DE POSICIÓN — FOLLOW ME HOME
Luces de posición
El testigo se enciende activando las luces de posición.
Follow me home
El testigo se enciende cuando se utiliza este dispositivo (ver el apartado
"Dispositivo Follow me home" en el capítulo "Conocimiento del vehículo"). En
la pantalla se muestra un mensaje específico.
verdeINDICADOR DE DIRECCIÓN IZQUIERDO (intermitente)
El testigo se enciende cuando la palanca de mando de los intermitentes
(indicadores de dirección) se desplaza hacia abajo o, junto con el
intermitente derecho, cuando se pulsa el botón de las luces de emergencia.
67

Qué significa Qué hacer
verdeINDICADOR DE DIRECCIÓN DERECHO (intermitente)
El testigo se enciende cuando la palanca de mando de los intermitentes
(indicadores de dirección) se desplaza hacia arriba o, junto con el
intermitente izquierdo, cuando se pulsa el botón de las luces de emergencia.
verdeLUCES ANTINIEBLA DELANTERAS
El testigo se enciende al activar las luces antiniebla delanteras.
verdeREGULADOR DE LA VELOCIDAD DE CRUCERO (CRUISE CONTROL)
El testigo del cuadrante se enciende y en la pantalla se visualiza un mensaje
al girar la corona del Cruise Control a la posición ON.
Testigos de color azul
Qué significa Qué hacer
azulLUCES DE CARRETERA
El testigo se enciende activando las luces de carretera.
68
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

MENSAJES EN LA PANTALLA
Qué significa Qué hacer
GEAR SHIFT INDICATION
(para versiones/países donde esté previsto)
La indicación de cambio de marcha, en los vehículos con cambio
mecánico, permite sugerir al conductor el cambio de marcha (superior:
shift up o inferior: shift down), mediante la visualización de la indicación
específica en el cuadro de instrumentos. Esta sugerencia de cambio de
marcha se proporciona para mejorar los consumos y el estilo de
conducción.
NOTA La indicación en el cuadro de instrumentos permanece encendida
hasta que el conductor cambia de marcha o hasta que las condiciones de
conducción regresan a un perfil en el que no es necesario cambiar de
marcha para optimizar el consumo.
ACTIVACIÓN DEL SISTEMA START&STOP
El símbolo se enciende en la pantalla al parar en automático el motor
(para versiones/países donde esté previsto).
SISTEMA GNC AVERIADO
En la pantalla se apagan todos los niveles de metano y el símbolo
aparece junto con el mensaje específico.En este caso, acudir lo antes posible a la Red
de Asistencia Fiat.
AVERÍA EN EL SISTEMA FIAT CODE
El símbolo se enciende o parpadea para indicar que hay una avería o una
anomalía en el sistema Fiat CODE.Acudir lo antes posible a la Red de Asistencia
Fiat.
AVERÍA DEL TESTIGO AIRBAG
El símbolo se enciende para indicar la avería del testigo
en la pantalla.Acudir lo antes posible a la Red de Asistencia
Fiat.
69

Qué significa Qué hacer
ALIMENTACIÓN CON GASOLINA (versiones Natural Power)
Si se agota el metano (versiones Natural Power), en la pantalla se
enciende el símbolo junto con todos los bordes de las barras. En estos
casos se produce la conmutación automática a gasolina.
MENSAJES EN LA PANTALLA (CAMBIO “COMFORT-MATIC”)
En los siguientes casos se visualiza en la pantalla un mensaje:
uso incorrecto del cambio por parte del conductor;
modalidad manual no disponible;
modalidad automática no disponible;
temperatura del embrague excesiva;
arranque sin pisar el pedal del freno;
marcha no disponible;
maniobra no permitida;
cambio de marcha sin pisar el pedal del freno;
petición de engranado del punto muerto (N);
70
