SUSTITUCIÓN DE
UNA LÁMPARA
EXTERIOR
Para el tipo de lámpara y la potencia
respectiva, ver el apartado “Sustitución
de una lámpara”.
GRUPOS ÓPTICOS
DELANTEROS
Los grupos ópticos delanteros fig. 137
están compuestos por las luces de
posición, las luces de cruce, las luces
de carretera y los intermitentes.
La disposición de las lámparas del
grupo óptico es la siguiente:
A Luces de posición y de cruce/
carretera;
B Intermitentes.LUCES DE POSICIÓN
Para sustituir la lámpara, proceder de la
siguiente manera:
quitar la tapa de protección A fig.
137;
girar hacia la izquierda el
portalámpara A fig. 138 y extraerlo;
extraer la lámpara B y sustituirla;
montar la nueva lámpara, introducir
nuevamente el portalámpara A fig.
138 a continuación montar de nuevo la
tapa de protección A fig. 137.
LUCES DE CRUCE/LUCES
DE CARRETERA
Para sustituir la lámpara (con doble
filamento), proceder del siguiente
modo:
quitar la tapa de protección A fig.
137;
desenganchar la ballestilla de
sujeción lámpara;
extraer la lámpara A fig. 139 del
conector B y sustituirla;
montar la nueva lámpara
introduciéndola en el conector B, luego
hacer coincidir el perfil de la parte
metálica con las ranuras ubicadas en la
parábola del faro;
volver a enganchar el muelle de
sujeción de la lámpara y volver a
montare correctamente la tapa de
protección A fig. 137.
INTERMITENTES
Delanteras
Para sustituir la lámpara, proceder de la
siguiente manera:
girar hacia la izquierda la tapa de
protección B fig. 137;
extraer la lámpara A fig. 140 y
sustituirla;
montar de nuevo correctamente la
tapa de protección B.
137F0T0093
138F0T0094
139F0T0095
127

Laterales

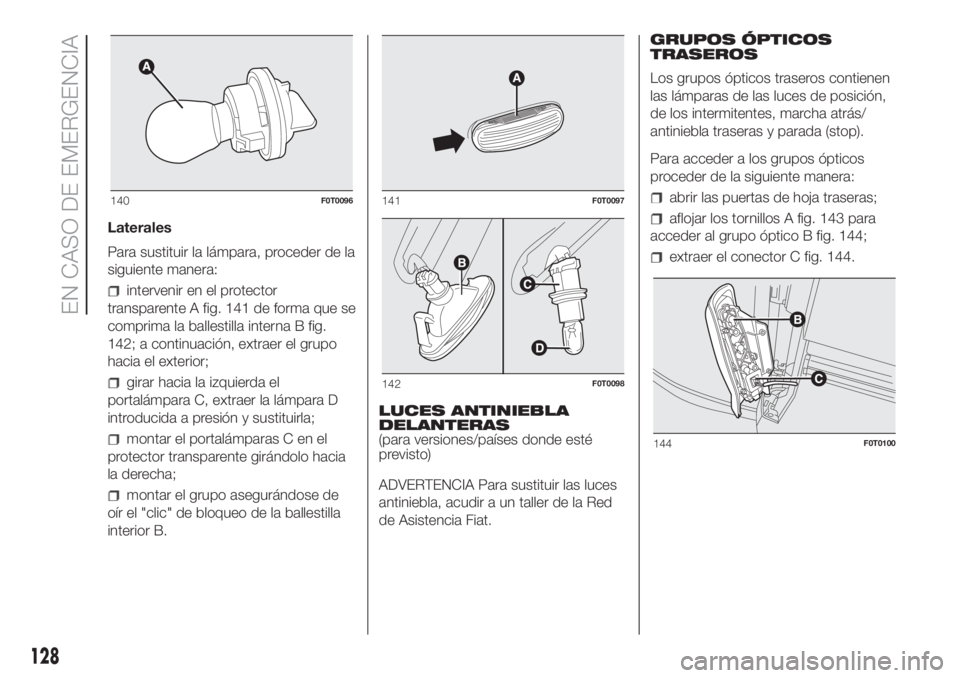

Para sustituir la lámpara, proceder de la
siguiente manera:
intervenir en el protector
transparente A fig. 141 de forma que se
comprima la ballestilla interna B fig.
142; a continuación, extraer el grupo
hacia el exterior;
girar hacia la izquierda el
portalámpara C, extraer la lámpara D
introducida a presión y sustituirla;
montar el portalámparas C en el
protector transparente girándolo hacia
la derecha;
montar el grupo asegurándose de
oír el "clic" de bloqueo de la ballestilla
interior B.LUCES ANTINIEBLA
DELANTERAS
(para versiones/países donde esté
previsto)
ADVERTENCIA Para sustituir las luces
antiniebla, acudir a un taller de la Red
de Asistencia Fiat.GRUPOS ÓPTICOS
TRASEROS
Los grupos ópticos traseros contienen
las lámparas de las luces de posición,
de los intermitentes, marcha atrás/
antiniebla traseras y parada (stop).
Para acceder a los grupos ópticos
proceder de la siguiente manera:
abrir las puertas de hoja traseras;
aflojar los tornillos A fig. 143 para
acceder al grupo óptico B fig. 144;
extraer el conector C fig. 144.
140F0T0096141F0T0097
142F0T0098
144F0T0100
128
EN CASO DE EMERGENCIA

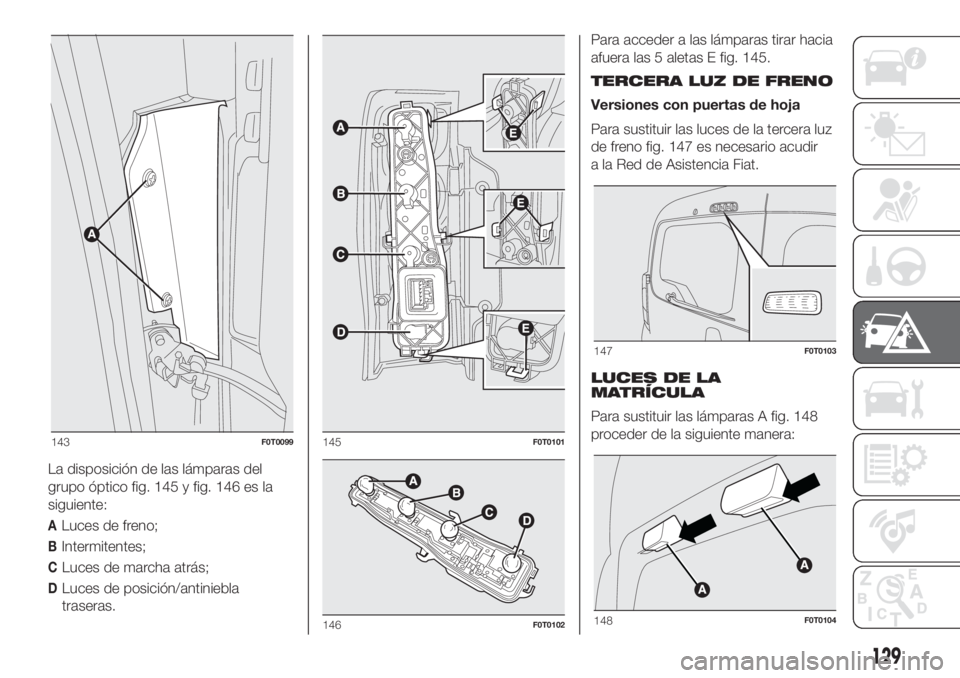

La disposición de las lámparas del
grupo óptico fig. 145 y fig. 146 es la
siguiente:
ALuces de freno;
BIntermitentes;
CLuces de marcha atrás;
DLuces de posición/antiniebla
traseras.Para acceder a las lámparas tirar hacia
afuera las 5 aletas E fig. 145.
TERCERA LUZ DE FRENO
Versiones con puertas de hoja
Para sustituir las luces de la tercera luz
de freno fig. 147 es necesario acudir
a la Red de Asistencia Fiat.
LUCES DE LA
MATRÍCULA
Para sustituir las lámparas A fig. 148
proceder de la siguiente manera:
143F0T0099145F0T0101
146F0T0102
147F0T0103
148F0T0104
129

intervenir las lengüetas de retención
en los puntos indicados por las flechas
y extraer los portalámparas;
girar el portalámparas B fig. 149
hacia la izquierda, a continuación
extraer la lámpara C.
SUSTITUCIÓN DE LA
LÁMPARA INTERIOR
Para el tipo de lámpara y la potencia
respectiva, ver el apartado “Sustitución
de una lámpara”.
PLAFÓN DELANTERO
Plafón con pantalla basculante

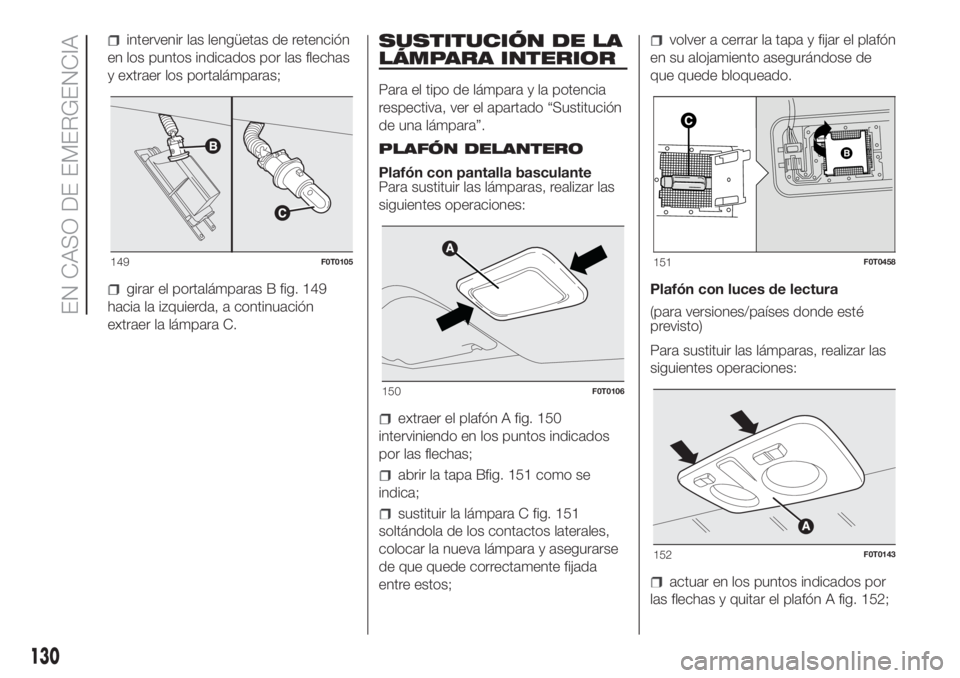

Para sustituir las lámparas, realizar las
siguientes operaciones:
extraer el plafón A fig. 150
interviniendo en los puntos indicados
por las flechas;
abrir la tapa Bfig. 151 como se
indica;
sustituir la lámpara C fig. 151
soltándola de los contactos laterales,
colocar la nueva lámpara y asegurarse
de que quede correctamente fijada
entre estos;
volver a cerrar la tapa y fijar el plafón
en su alojamiento asegurándose de
que quede bloqueado.
Plafón con luces de lectura
(para versiones/países donde esté
previsto)
Para sustituir las lámparas, realizar las
siguientes operaciones:
actuar en los puntos indicados por
las flechas y quitar el plafón A fig. 152;
149F0T0105
150F0T0106
151F0T0458
152F0T0143
130
EN CASO DE EMERGENCIA

abrir la tapa de protección B fig.
153;
sustituir las lámparas C soltándolas
de los contactos laterales
asegurándose de que las nuevas
lámparas queden correctamente
bloqueadas entre los contactos;
volver a cerrar la tapa B fig. 153 y
fijar el plafón A fig. 152 en su
alojamiento asegurándose de que
queda bloqueado correctamente.
PLAFÓN TRASERO
Versiones Cargo
Para sustituir la lámpara, proceder de la
siguiente manera:
extraer el plafón A fig. 154
interviniendo en los puntos indicados
por las flechas;
abrir la tapa B fig. 155 como se
indica;
sustituir la lámpara C fig. 155
soltándola de los contactos laterales,
colocar la nueva lámpara y asegurarse
de que quede correctamente fijada
entre estos;
volver a cerrar la tapa B fig. 155 y
fijar el plafón en su alojamiento
asegurándose de que quede
bloqueado;
volver a cerrar la tapa B y fijar el
plafón en su alojamiento asegurándose
de que quede bloqueado.Versiones Combi
Para sustituir la lámpara, proceder de la
siguiente manera:
pulsar el botón A fig. 156 y extraer el
plafón extraíble B;
extraer el plafón interviniendo en los
puntos indicados por las flechas;
sustituir la lámpara C fig. 157
soltándola de los contactos laterales y
asegurándose de que la nueva lámpara
quede correctamente fijada entre
estos;
153F0T0144
154F0T0107
155F0T0458
A
U
T
O
156F0T0108
A
UT
O
157F0T0109
131

SUSTITUCIÓN DE
LOS FUSIBLES
INFORMACIÓN GENERAL
122) 123) 124) 125) 126)
38)
Los fusibles protegen la instalación
eléctrica en caso de avería o de una
operación incorrecta en el equipo
eléctrico.
Cuando un dispositivo no funciona,
debe comprobarse el estado del fusible
de protección correspondiente: el
elemento conductor A fig. 158 no debe
cortarse.
En caso contrario, es necesario sustituir
el fusible fundido por otro del mismo
amperaje (mismo color).
B fusible íntegro.
C fusible con el elemento conductor
fundido.Para sustituir un fusible utilizar la pinza
D situada en el interior de la bolsa de
herramientas o en la caja Fix & Go (para
versiones/países donde esté previsto).
Para identificar el fusible de protección,
consultar las tablas indicadas en las
páginas siguientes.FUSIBLES EN LA CAJA
ELÉCTRICA DEL MOTOR
La caja de fusibles se encuentra en
lado derecho del motor.
Desmontaje de la tapa de la caja de
fusibles
Realizar las siguientes operaciones:
quitar la tapa A fig. 159 de
protección del polo positivo de la
batería levantándola hacia arriba;
158F0T0015
159F0T0171
160F0T0172
132
EN CASO DE EMERGENCIA

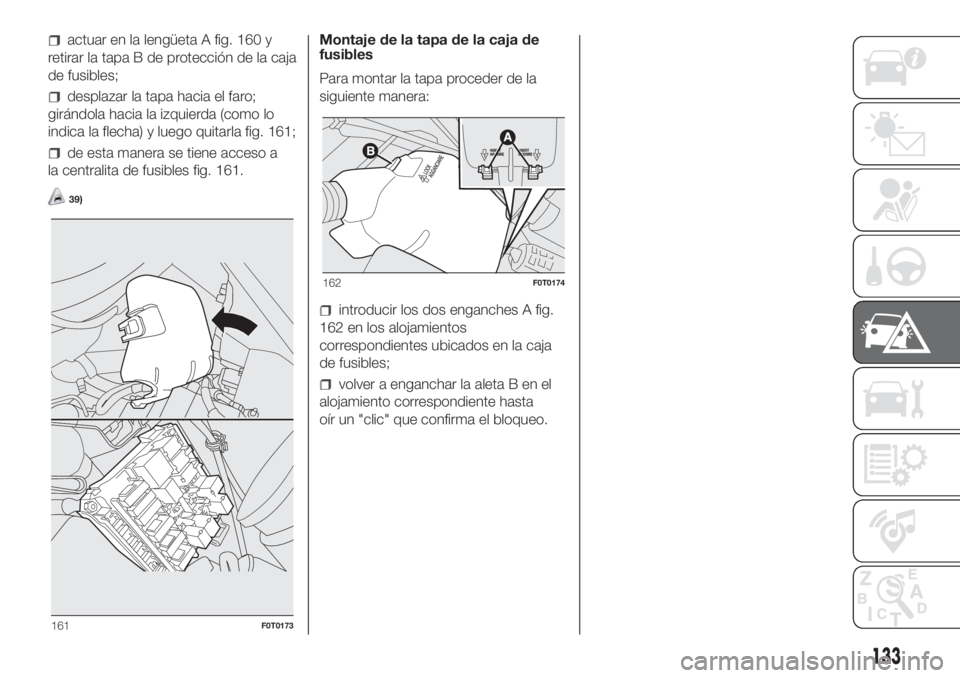

actuar en la lengüeta A fig. 160 y
retirar la tapa B de protección de la caja
de fusibles;
desplazar la tapa hacia el faro;
girándola hacia la izquierda (como lo
indica la flecha) y luego quitarla fig. 161;
de esta manera se tiene acceso a
la centralita de fusibles fig. 161.
39)
Montaje de la tapa de la caja de
fusibles
Para montar la tapa proceder de la
siguiente manera:
introducir los dos enganches A fig.
162 en los alojamientos
correspondientes ubicados en la caja
de fusibles;
volver a enganchar la aleta B en el
alojamiento correspondiente hasta
oír un "clic" que confirma el bloqueo.
161F0T0173
162F0T0174
133

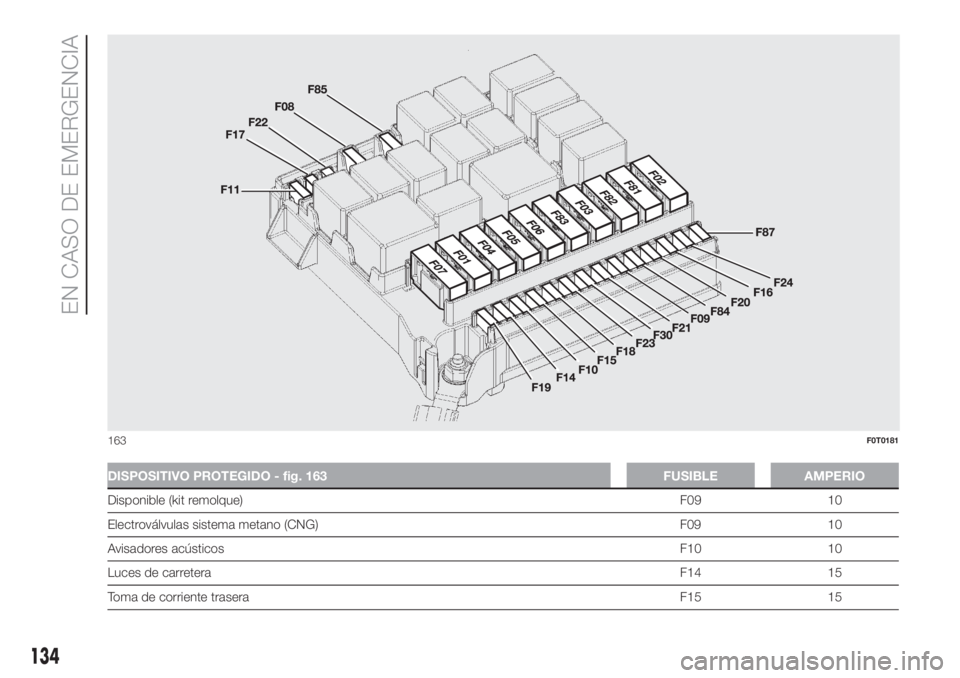

DISPOSITIVO PROTEGIDO - fig. 163 FUSIBLE AMPERIO
Disponible (kit remolque)F09 10
Electroválvulas sistema metano (CNG) F09 10
Avisadores acústicosF10 10
Luces de carreteraF14 15
Toma de corriente traseraF15 15
163F0T0181
