2018 FIAT DUCATO Návod k použití a údržbě (in Czech)

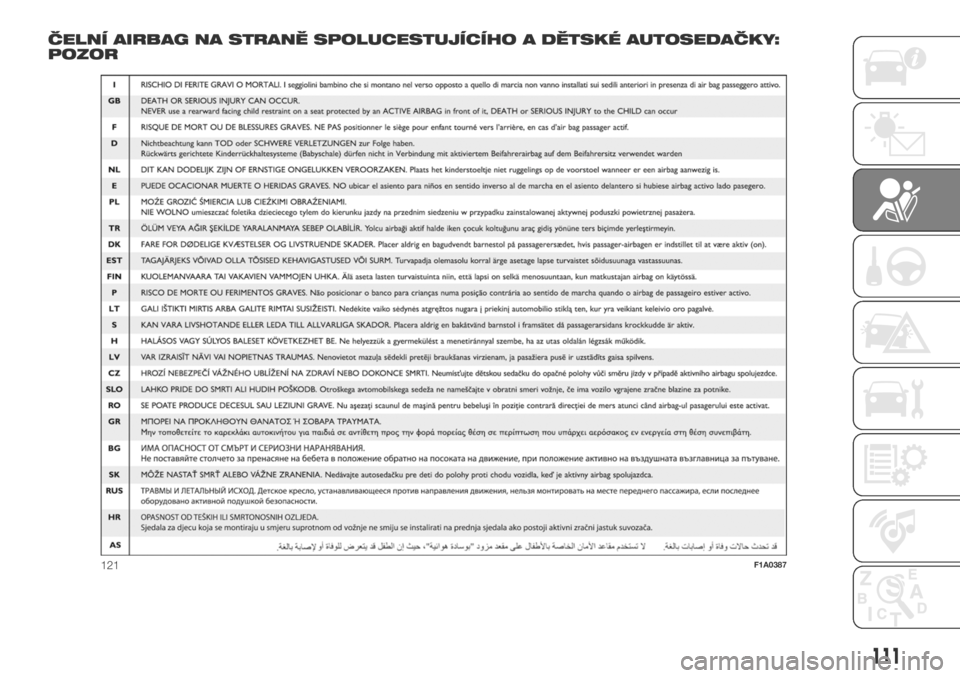

ČELNÍ AIRBAG NA STRANĚ SPOLUCESTUJÍCÍHO A DĚTSKÉ AUTOSEDAČKY:
POZOR
121F1A0387
111

BOČNÍ AIRBAGY (Side
Bag)
102) 103) 104) 105) 106) 107) 108) 109) 110) 111)
112) 113) 114) 115)
Pro lepší ochranu cestujících při bočním
nárazu je vozidlo vybaveno předními
bočními airbagy (Side bag) a roletovými
airbagy (Window bag).
Boční airbagy (u příslušné verze vozidla)
chrání cestující na předních sedadlech
při bočním nárazu střední či velké
síly tím, že se mezi tělem a vnitřními díly
boční konstrukce vozidla nafoukne
vak. Jestliže tedy boční airbagy
nezasáhnou při nárazu jiného typu
(čelního, zadního, převrácení vozidla,
atd.), neznamená to, že systém selhal.
Při bočním nárazu nařídí nafouknutí
vaku v případě potřeby elektronická
řídicí jednotka. Vak se v mžiku nafoukne
a vyplní prostor mezi cestujícím a
zařízeními, která by mu mohly přivodit
zranění. Vzápětí na to se vak vyfoukne.
Boční airbagy (u příslušné verze vozidla)
nenahrazuje bezpečnostní pásy, ale
zvyšují jejich účinnost. Z toho důvodu
se doporučuje jezdit zásadně se
zapnutými bezpečnostními pásy, jak to
ostatně předepisují zákony v
evropských a ve většině
mimoevropských zemíchPŘEDNÍ BOČNÍ AIRBAGY
NA OCHRANU HRUDNÍKU
(u příslušné verze vozidla)
Jsou umístěné v opěradlech sedadel
obr. 122, tvoří je vak, který se při
aktivaci okamžitě nafoukne. Slouží pro
ochranu hrudníku a pánve cestujících
při bočním nárazu střední či velké síly.
BOČNÍ AIRBAGY NA
OCHRANU HLAVY
(OKENNÍ AIRBAG)
(u příslušné verze vozidla)
Tvoří je dva „závěsové“ vaky za bočními
potahy střechy na pravé a levé straně
pod příslušnými kryty obr. 123.
Jejich úkolem je chránit hlavu
cestujících na předních sedadlech v
případě bočního nárazu, což je
umožněno rozměrným objemem
naplněných vaků.UPOZORNĚNÍ Při nárazu ze strany
dosáhneme nejlepší ochranu za
podmínky, že budeme na sedadle sedět
ve správné poloze a umožníme tak
bočním airbagům se řádně rozvinout.
UPOZORNĚNÍ Čelní a/nebo boční
airbagy se mohou aktivovat i v případě,
že bude vozidlo vystaveno silnému
nárazu ve spodku karosérie, jako např.
při nárazu na výstupky, obrubníky či
pevné výčnělky, při vjezdu do
hlubokých výmolů či jiných silničních
nerovností.
122F1A0160
123F1A0333
112
BEZPEČNOST

UPOZORNĚNÍ Při naplnění airbagů se
vyvine teplo a dojde k úniku malého
množství prachu. Ten není škodlivý
a neznamená vypuknutí požáru. Povrch
nafouknutého vaku a vnitřek kabiny se
mohou pokrýt zbytky prášku: tento
prášek může dráždit kůži a oči. Při
případném zasažení se omyjte vodou a
neutrálním mýdlem.
UPOZORNĚNÍ Po nehodě, při níž se
aktivovalo některé z bezpečnostních
zařízení, vyhledejte autorizovaný servis
Fiat pro výměnu tohoto zařízení a
kontrolu celé soustavy.
Všechny prohlídky, opravy a výměny
airbagu je nutno nechat provádět pouze
u autorizovaného servisu Fiat.
Jakmile bude vozidlo určeno ke
sešrotování, je třeba nejdříve nechat u
autorizovaného servisu Fiat deaktivovat
airbag. V případě změny vlastníka
vozidla je nezbytné, aby se nový
vlastník seznámil se způsobem
používání airbagu a s výše uvedenými
upozorněními, a aby mu byl předán
originální "Návod k použití a údržbě"
vozidla.UPOZORNĚNÍ O aktivaci dotahovačů,
čelních či předních bočních airbagů
rozhoduje diferencovaně elektronická
řídicí jednotka v závislosti na typu
nárazu. Pokud se tedy ve výše
uvedených případech airbagy
nenafouknou, neznamená to, že systém
selhal.
POZOR
100)Nelepte žádné samolepky a
neodkládejte žádné předměty na volant ani
palubní desku v oblasti airbagu na straně
spolucestujícího a na sedadla.
Neodkládejte žádné předměty (např.
mobilní telefon) na palubní desku před
spolucestujícím, protože by mohly překážet
při nafukování airbagu a způsobit vážné
poranění osobám ve voze.
101)Jestliže je airbag na straně
spolucestujícího aktivován do
pohotovostního stavu, na přední sedadlo
se NESMĚJÍ upevnit dětské sedačky, které
se montují proti směru jízdy. Při nárazu
vozidla by nafouknutím mohl airbag přivodit
dítěti smrtelné zranění bez ohledu na sílu
tohoto nárazu. Pokud tedy upevníte na
přední sedadlo spolucestujícího dětskou
sedačku montovanou proti směru jízdy,
nezapomeňte deaktivovat airbag
spolucestujícího. Sedadlo předního
spolucestujícího je pak nutno posunout co
nejvíce dozadu, aby se dětská sedačka
nedotýkala palubní desky. Jakmile sedačku
z vozidla odstraníte, aktivujte bez prodlení
airbag spolucestujícího.102)Neopírejte se hlavou, pažemi či lokty o
dveře, okna či v oblasti, kam se rozvinou
vaky bočních airbagů na ochranu hlavy,
aby při jejich případném nafukování
nedošlo k úrazu.
103)Nikdy nevyklánějte hlavu, paže a lokty
z oken.
104)Jestliže se při otočení klíčku v
zapalování na MAR kontrolka
nerozsvítí
nebo se rozsvítí za jízdy (u příslušné verze
vozidla spolu s hlášením na multifunkčním
displeji), je možné, že je v některém ze
zádržných systémů závada. Airbagy nebo
předpínače bezpečnostních pásů by se
pak nemusely při nehodě aktivovat nebo by
se v omezeném počtu případů mohly
aktivovat chybně. Než budete pokračovat v
jízdě, kontaktujte bez prodlení autorizovaný
servis Fiat a nechejte systém zkontrolovat.
105)Na přední ani zadní sedadla
nenatahujte potahy či podložky, které
nejsou určeny pro použití s bočními
airbagy.
106)Necestujte s předměty na klíně, před
hrudníkem, v ústech nesvírejte žádné
předměty, jako je dýmka, tužka, apod.,
které by vám při aktivaci airbagu mohly
přivodit vážné zranění.
107)Při řízení mějte ruce na věnci volantu
tak, aby se airbag při případném zásahu
mohl bez problémů nafouknout. Při řízení
nemějte tělo nakloněné dopředu. Opěradlo
mějte ve vzpřímené poloze a pevně se do
něho opírejte zády.
113

108)Jakmile je klíček na poloze MAR,
mohou se airbagy aktivovat účinkem
nárazu jiným jedoucím vozem i přesto, že
vaše vozidlo stojí s vypnutým motorem
Jestliže je aktivní airbag předního
spolucestujícího, dětské sedačky, které se
montují proti směru jízdy, se NESMĚJÍ
na toto přední sedadlo upevnit ani do
stojícího vozidla. Při aktivaci by mohl airbag
přivodit dítěti smrtelné zranění. Pokud
tedy upevníte na přední sedadlo
spolucestujícího dětskou sedačku
montovanou proti směru jízdy,
nezapomeňte deaktivovat airbag
spolucestujícího. Sedadlo předního
spolucestujícího je pak nutno posunout co
nejvíce dozadu, aby se dětská sedačka
nedotýkala palubní desky. Jakmile sedačku
z vozidla odstraníte, aktivujte bez prodlení
airbag spolucestujícího. Mějte rovněž na
paměti, že stojí-li vozidlo s vypnutým
klíčkem zapalování (v poloze STOP),
bezpečnostní zařízení (airbagy či
předpínače) se neaktivují, což není možné
považovat za závadu systému.
109)Bylo-li vozidlo odcizeno nebo byl-li
učiněn pokus o jeho odcizení, bylo
poškozeno vandaly či velkou vodou,
nechejte airbagovou soustavu zkontrolovat
u autorizovaného servisu Fiat.
110)Otočením klíčku na polohu MAR se
kontrolka v tlačítku
na palubní desce
rozsvítí na několik sekund (doba rozsvícení
se může lišit podle země prodeje vozidla)
jako kontrola správného fungování
kontrolky v tlačítku.
111)Neumývejte sedadla tlakovou vodou
nebo parou (ručně či v automatické myčce
sedadel).112)Čelní airbagy zasahují při nárazech
větší síly, než na kterou jsou nastaveny
předpínače. V případě nárazů, jejichž síla
se pohybuje mezi těmito dvěma mezními
hodnotami aktivace, je běžné, že se aktivují
pouze předpínače pásů.
113)Na madla na stropě a na háčky na
oděvy nezavěšujte tvrdé předměty.
114)Airbag nenahrazují bezpečnostní pásy,
pouze zvyšuje jejich účinnost. Čelní
airbagy nezasáhnou při čelních nárazech, k
nimž dojde za nízké rychlosti vozidla, při
nárazech z boku, nárazech zezadu nebo při
převrácení vozidla. V takových případech
chrání cestující pouze bezpečnostní pásy:
proto je nutno jezdit zásadně se zapnutými
bezpečnostními pásy.
115)U některých verzí vozidla se při
závadě kontrolky
OFF(na panelu na
přístrojové desce) rozsvítí kontrolkana
přístrojové desce a vypnou se airbagy
na straně spolucestujícího. U některých
verzí vozidla se při závadě kontrolky
ON(na panelu na přístrojové desce)
rozsvítí kontrolkana přístrojové desce.
114
BEZPEČNOST

STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM
Vstupme do "srdce" vozu: uvidíme, jak
s ním jezdit s co nejlepším využitím
jeho výkonů.
Uvidíme, jak s ním bezpečně jezdit za
každé situace, jak si z něj učinit
příjemného společníka na cesty
pozorného na náš komfort i peněženku.STARTOVÁNÍ MOTORU ..................116
ODSTAVENÍ VOZIDLA .....................118
MANUÁLNÍ PŘEVODOVKA .............120
PŘEVODOVKA COMFORT-MATIC ..120
SYSTÉM START&STOP ..................122
CRUISE CONTROL (REGULÁTOR
KONSTANTNÍ RYCHLOSTI) ............123
OMEZOVAČ RYCHLOSTI................125
PARKOVACÍ SENZORY ...................125
KAMERA PRO VÝHLEDU DOZADU
(PARKVIEW® REAR BACK UP
CAMERA) ........................................127
DETEKCE DOPRAVNÍHO
ZNAČENÍ ........................................128
ÚSPORA PALIVA.............................129
TANKOVÁNÍ PALIVA ........................130
PŘÍSADA ADBLUE (MOČOVINA)
PRO EMISE VZNĚTOVÝCH
MOTORŮ ........................................135
VÝBAVA S METANOVOU
SOUSTAVOU (NATURAL POWER) ..136
RADY OHLEDNĚ NÁKLADU ...........138
TAŽENÍ PŘÍVĚSŮ ............................139
ODSTAVENÍ VOZIDLA NA DELŠÍ
DOBU .............................................145
115

STARTOVÁNÍ
MOTORU
Vozidlo je vybaveno elektronickým
zařízením blokování motoru. Pokud se
motor nedá nastartovat, postupujte
podle pokynů uvedených v oddíle
"Soustava Fiat CODE" v kapitole
"Seznámení s vozidlem".
Před nastartováním vozidla si nastavte
sedadlo, vnitřní a vnější zpětná zrcátka
a řádně se připoutejte bezpečnostními
pásy. Při startování motoru nesmíte
sešlápnout pedál akcelerace.
116)
14) 15) 17)
POSTUP U VERZÍ S
MANUÁLNÍ
PŘEVODOVKOU
Postupujte takto:
zatáhněte parkovací brzdu;
řadicí páku přestavte na neutrál;
klíček v zapalování otočte naMAR:
na přístrojové desce se rozsvítí
kontrolky
a;
vyčkejte, až kontrolkya
zhasnou, což se stane tím rychleji,
čím teplejší je motor;
sešlápněte spojkový pedál až na
podlahu bez sešlápnutí pedálu
akcelerace;
otočte klíčkem zapalování na polohu
AVV a uvolněte jej, jakmile zhasne
kontrolka
. Příliš dlouhou prodlevou
vychladnou žhavicí svíčky.
Jakmile motor naskočí, uvolněte klíček.
PROCEDURA VERZE S
PŘEVODOVKOU
COMFORT MATIC
Systém umožní spuštění motoru jak se
zařazeným rychlostním stupněm, tak
se zařazeným neutrálem (N obr. 126);
pokud je zařazený rychlostní stupeň,
je nutno sešlápnout brzdový pedál.
Doporučuje se před nastartováním
motoru přeřadit páku do neutrálu
(N obr. 126).
ROZJEZD VOZIDLA
S vozidlem je povoleno se rozjet na 1. i
na 2. rychlostní stupeň (ten se
doporučuje na vozovkách s nízkou
přilnavostí),ainazpátečku (R).
Zařazení 1. rychlostního stupně:
Sešlápněte brzdový pedál;
s řadicí pákou v poloze (N) nebo (R)
přestavte páčku do středové polohy;
je-li páčka již ve středové poloze,
přestavte ji na+(vyšší rychlostní
stupeň) obr. 125;
uvolněte brzdový pedál a sešlápněte
plynový pedál.
Zařazení 2. rychlostního stupně:
Sešlápněte brzdový pedál;
s řadicí pákou v poloze (N) nebo (R)
obr. 126 přestavte páčku do středové
polohy a pak na+(vyšší rychlostní
stupeň) obr. 126;
je-li páka již ve středové poloze,
přestavte ji dvakrát na+(vyšší
rychlostní stupeň) obr. 125;
uvolněte brzdový pedál a sešlápněte
plynový pedál.
Zařazení zpátečního rychlostního
stupně (R):
Sešlápněte brzdový pedál;
UPOZORNĚNÍ Pokud vozidlo jede,
bude požadavek řidiče přijat a
proveden, jestliže do 1,5 sekund od
požadavku klesne jízdní rychlost na
hodnotu pod 3 km/hod. V případě, že
nebude požadavek proveden, systém
podrží právě zařazenou rychlost. Anebo
klesne-li rychlost vozidla pod 10 km/h,
přestaví převodovku do neutrálu (N):
pak je nutno akci opakovat.
Přestavte páku do ®R) obr. 126;
uvolněte brzdový pedál a sešlápněte
plynový pedál.
16)
116
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

PROCEDURA VERZE
NATURAL POWER
(U příslušné verze vozidla)
Startování motoru podle stavu vozidla:
nádrž ZEMNÍHO PLYNU není ve
stavu rezervy – benzínová nádrž není
prázdná:
motor se spouští vždy v režimu na
zemní plyn;
nádrž ZEMNÍHO PLYNU je prázdná -
benzínová nádrž není prázdná:
motor bude nastartován na benzín a k
přepnutí na zemní plyn dojde až po
naplnění nádrže zemního plynu,
současně se rozsvítí kontrolka rezervy a
na displeji palubní desky se zobrazí
upozornění “NUTNO DOPLNIT”;
nádrž ZEMNÍHO PLYNU není ve
stavu rezervy – benzínová nádrž je
prázdná:
motor se spouští vždy v režimu na
zemní plyn.
17) 18) 19) 20) 21)
POZOR
116)Je nebezpečné nechávat motor běžet
v uzavřeném prostoru. Motor spotřebovává
kyslík a vypouští oxid uhličitý, oxid uhelnatý
a jiné toxické plyny.
POZOR
117
14)Doporučujeme vám, abyste během
prvních kilometrů nepožadovali od vozidla
maximální výkony (například prudkou
akceleraci, dlouhou jízdu v maximálních
otáčkách, intenzivní brzdění, atd.).
15)Po vypnutí motoru nenechávejte klíček
zapalování v poloze MAR, aby se zbytečně
nevybíjela baterie.
16)Pokud se motor nedá spustit se
zařazeným rychlostním stupněm, je řidič
zvukovou výstrahou upozorněn na možné
nebezpečí dané tím, že se rychlostní skříň
přestavila automaticky do neutrálu.
17)V určitých situacích by se po vypnutí
motoru mohl rozběhnou elektrický
ventilátor, který bude běžet asi 120 sekund
18)Rozblikání kontrolky
na 60 sekund
od nastartování nebo při delším startování
motoru signalizuje poruchu systému
žhavení svíček. Pokud se motor podaří
nastartovat, je možné s vozidlem normálně
jezdit, ale je třeba co nejdříve vyhledat
autorizovaný servis Fiat.
19)Dokud motor neběží, není aktivní
posilovač brzd ani posilovač řízení, takže je
nutno na brzdový pedál i na volant vyvíjet
vyšší sílu než obvykle.
20)V žádném případě nestartujte motor
tlačením, tažením nebo rozjezdem z kopce.
Podobnými manévry by se mohlo do
katalyzátoru dostat palivo a nenapravitelně
jej poškodit.21)"Protočení motoru" jednorázovým
prošlápnutím pedálu akcelerace k ničemu
neslouží, jen se zbytečně spotřebuje palivo;
navíc je to velmi škodlivé pro motory s
turbokompresorem.

ODSTAVENÍ
VOZIDLA
117)
22)
Při zastavení a opouštění vozidla
postupujte takto:
Zařaďte rychlostní stupeň (jedničku
při stání do svahu, nebo zpáteční
rychlost při stání ze svahu), nechejte
kola natočená do strany;
Vypněte motor a zatáhněte
parkovací brzdu;
vytáhněte vždy klíček ze spínací
skříňky zapalování.
Při zaparkování vozidla v prudkém
kopci doporučujeme kola zajistit klínem
nebo kamenem.
U verzí s automatickou převodovkou
(Comfort matic): před uvolněním
brzdového pedálu počkejte, až se na
displeji zobrazí písmenoP.
UPOZORNĚNÍNIKDYneopouštějte
vozidlo s převodovkou v neutrálu (nebo
u verzí s automatickou převodovkou
(Comfort matic) bez přestavení řadicí
páky naP).
{VERZE S MANUÁLNÍ
PŘEVODOVKOU
Postupujte takto:
Zařaďte rychlostní stupeň (jedničku
při stání do svahu, nebo zpáteční
rychlost při stání ze svahu), nechejte
kola natočená do strany.
Vypněte motor a zatáhněte
parkovací brzdu;
Při stání v prudkém svahu
doporučujeme kola zajistit klínem nebo
kamenem.
Nikdy nenechávejte klíček ve spínací
skříňce zapalování, aby se nevybila
baterie. Při vystoupení z vozidla
nezapomeňte vytáhnout klíček ze
zapalování.
VERZE S PŘEVODOVKOU
COMFORT MATIC
K bezpečnému parkování je nezbytné,
s chodidlem na brzdovém pedálu,
zařadit 1. rychl. stupeň nebo zpáteční
rychlost (R) a, pokud se nachází vozidlo
ve svahu, zatáhnout ruční brzdu; je
nezbytné kromě toho, aby z
multifunkčního přestavitelného displeje
zmizelo zobrazení zařazeného rychl.
stupně před uvolněním brzdového
pedálu.
UPOZORNĚNÍ NIKDY neopouštějte
vozidlo se zařazeným neutrálem (N).OBECNÁ UPOZORNĚNÍ
Se stojícím vozidlem a zařazeným
rychlostním stupněm je nutno držet
sešlápnutý brzdový pedál, dokud
se nerozhodnete rozjet. Při rozjezdu je
nutné brzdový pedál uvolnit a postupně
akcelerovat;
Při delším stání vozidla s
nastartovaným motorem se doporučuje
zařadit neutrál (N);
pro zachování účinnosti spojky
nesnažte vozidlo držet zastavené
pedálem akcelerace (např. stání do
kopce): přehřátím se může spojka
poškodit; pro stání použijte brzdový
pedál a na pedál akcelerace šlápněte
až při rozjezdu;
druhý rychlostní stupeň používejte
pouze v případě, kdy je nutno mít větší
kontrolu při rozjezdu na jízdním povrchu
s nízkou přilnavostí;
jestliže je po zařazení zpátečky (R)
nutno přeřadit na první rychlostní
stupeň nebo naopak, je nutno tak učinit
se stojícím vozidlem a sešlápnutým
brzdovým pedálem;
118
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM
