2018 FIAT DUCATO Návod k použití a údržbě (in Czech)

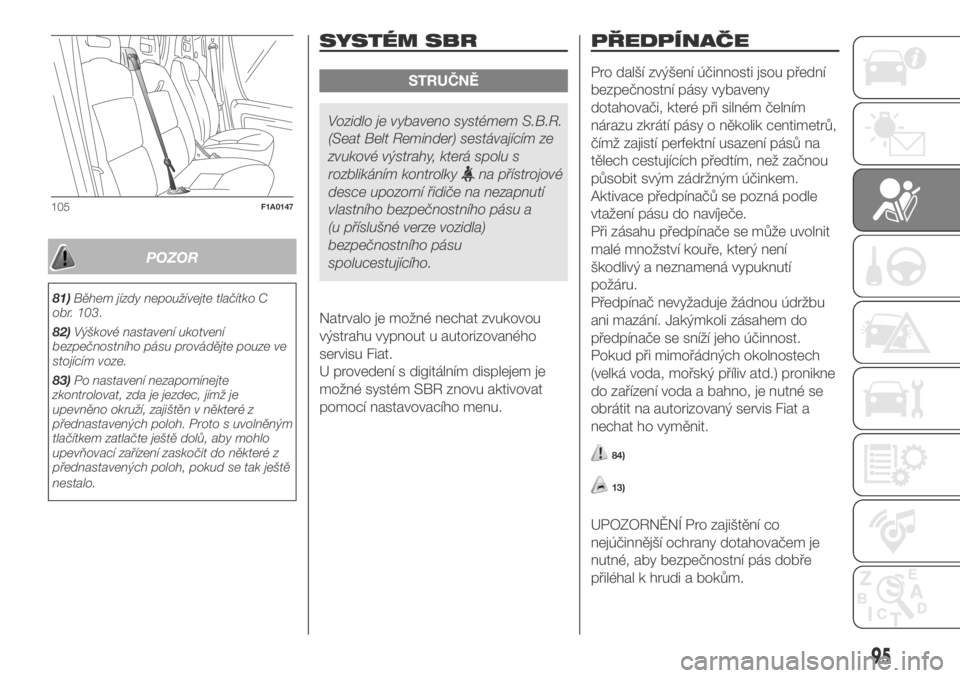

POZOR
81)Během jízdy nepoužívejte tlačítko C
obr. 103.
82)Výškové nastavení ukotvení
bezpečnostního pásu provádějte pouze ve
stojícím voze.
83)Po nastavení nezapomínejte
zkontrolovat, zda je jezdec, jímž je
upevněno okruží, zajištěn v některé z
přednastavených poloh. Proto s uvolněným
tlačítkem zatlačte ještě dolů, aby mohlo
upevňovací zařízení zaskočit do některé z
přednastavených poloh, pokud se tak ještě
nestalo.
SYSTÉM SBR
STRUČNĚ
Vozidlo je vybaveno systémem S.B.R.
(Seat Belt Reminder) sestávajícím ze
zvukové výstrahy, která spolu s
rozblikáním kontrolky
na přístrojové
desce upozorní řidiče na nezapnutí
vlastního bezpečnostního pásu a
(u příslušné verze vozidla)
bezpečnostního pásu
spolucestujícího.
Natrvalo je možné nechat zvukovou
výstrahu vypnout u autorizovaného
servisu Fiat.
U provedení s digitálním displejem je
možné systém SBR znovu aktivovat
pomocí nastavovacího menu.
PŘEDPÍNAČE
Pro další zvýšení účinnosti jsou přední
bezpečnostní pásy vybaveny
dotahovači, které při silném čelním
nárazu zkrátí pásy o několik centimetrů,
čímž zajistí perfektní usazení pásů na
tělech cestujících předtím, než začnou
působit svým zádržným účinkem.
Aktivace předpínačů se pozná podle
vtažení pásu do navíječe.
Při zásahu předpínače se může uvolnit
malé množství kouře, který není
škodlivý a neznamená vypuknutí
požáru.
Předpínač nevyžaduje žádnou údržbu
ani mazání. Jakýmkoli zásahem do
předpínače se sníží jeho účinnost.
Pokud při mimořádných okolnostech
(velká voda, mořský příliv atd.) pronikne
do zařízení voda a bahno, je nutné se
obrátit na autorizovaný servis Fiat a
nechat ho vyměnit.
84)
13)
UPOZORNĚNÍ Pro zajištění co
nejúčinnější ochrany dotahovačem je
nutné, aby bezpečnostní pás dobře
přiléhal k hrudi a bokům.
105F1A0147
95

OMEZOVAČE ZÁTĚŽE
V zájmu vyšší ochrany cestujících při
nehodě jsou do navíječů předních
bezpečnostních pásů zabudována
zařízení, jež vhodně rozloží sílu působící
při čelním nárazu na hrudník a na
ramena osoby zadržované
bezpečnostním pásem.
VŠEOBECNÁ
UPOZORNĚNÍ OHLEDNĚ
POUŽÍVÁNÍ
BEZPEČNOSTNÍCH PÁSŮ
Bezpečnostními pásy se musejí poutat i
těhotné ženy: i pro ně a pro nenarozené
dítě je riziko úrazu v případě nárazu
výrazně nižší, pokud mají zapnuté
bezpečnostní pásy. Těhotné ženy
musejí umístit spodní část pásu dolů
tak, aby vedl nad pánví a pod břichem,
(jak je znázorněno na obr. 106).S postupujícím těhotenstvím musí
řidička nastavovat sedadlo a volant tak,
aby měla plnou kontrolu nad vozidlem
(musí snadno dosáhnout na pedály i na
volant). Nicméně je nutné zachovávat
co největší vzdálenost mezi břichem
a volantem. Bezpečnostní pás nesmí
být zkroucený. Horní část
bezpečnostního pásu musí vést přes
rameno a šikmo přes hrudník. Spodní
část musí přiléhat k pánvi a nikoli k
břichu obr. 107 cestujícího.
Nepoužívejte předměty (spony, přezky,
atd.), které by bránily bezpečnostního
přilnutí pásu k tělu cestujícího.
85) 86) 87)
Jedním bezpečnostním pásem se smí
připoutat pouze jedna osoba:
nepřevážejte děti na klíně se
bezpečnostními pásy tak, že jedním
pásem upoutáte sebe i dítě obr. 108.
Pásem nikdy nepoutejte k tělu žádné
předměty.
106F1A0148
107F1A0149
108F1A0150
96
BEZPEČNOST

ÚDRŽBA
BEZPEČNOSTNÍCH PÁSŮ
Při řádné údržbě bezpečnostních pásů
dodržujte následující pokyny:
bezpečnostní pás nesmí být
překroucený a musí dobře přiléhat k
tělu. Zkontrolujte, zda se posouvá
plynule bez drhnutí;
Zkontrolujte, zda bezpečnostní pás
řádně funguje takto: bezpečnostní
pás zapněte a energicky za něj
zatáhněte;
v případě závažnější nehody
vyměňte bezpečnostní pás za nový, a
to i v případě, že se na první pohled
nebude zdát poškozený. Bezpečnostní
pás, u něhož došlo k zásahu
předpínače, nechejte vyměnit vždy;
zabraňte tomu, aby se do navíječů
dostala voda: fungují správně jen v
případě, že do nich nepronikne voda;
jakmile bezpečnostní pásy vykazují
stopy po značném opotřebení nebo
natržení, je nutno je vyměnit.
POZOR
84)Předpínač se dá použít jen jednou.
Jestliže dojde k aktivaci předpínače, je
nutno jej nechat vyměnit v autorizovaném
servisu Fiat.
85)V zájmu maximální bezpečnosti mějte
opěradlo ve vzpřímené poloze, opírejte se o
ně zády a mějte na paměti, že pás musí
dobře přiléhat k hrudi a k bokům.
Bezpečnostními pásy se připoutejte při
každé jízdě jak na předních, tak zadních
sedadlech! Nezapnutím bezpečnostních
pásů se v případě nárazu zvyšuje
nebezpečí těžkého úrazu nebo smrti.
86)Je přísně zakázáno demontovat
komponenty bezpečnostního pásu a
předpínače nebo do nich zasahovat. S
pásy smějí zacházet výhradně kvalifikovaní
a autorizovaní technici. V každém případě
se obracejte na autorizovaný servis Fiat.
87)Pokud byl bezpečnostní pás vystaven
silnému namáhání například v důsledku
dopravní nehody, je nutno jej vyměnit celý
včetně ukotvení, upevňovacích šroubů a
předpínače. Na pásu sice nemusejí být na
první pohled patrné závady, ale nemusel
by již být funkční.
POZOR
13)Zásahy, při nichž vzniknou v oblasti
předpínače nárazy, vibrace či lokální ohřev
(více než 100 °C po dobu nanejvýš šest
hodin), jej mohou poškodit nebo aktivovat.
Pro případné zásahy na těchto dílech se
obraťte na autorizovaný servis Fiat.
97

BEZPEČNÁ
PŘEPRAVA DĚTÍ
Všechny osoby cestující ve vozidle, tzn.
včetně novorozenců a dětí, musejí
cestovat vsedě a být zajištěné
patřičnými zádržnými systémy, aby byly
co nejvíce ochráněny v případě nárazu.
Tento předpis je podle směrnice
2003/20/EU povinný ve všech
členských zemích Evropské unie. Děti
vysoké do 1,50 metru a do 12 let
věku musejí být chráněny vhodnými
zádržnými systémy a měly by cestovat
na zadních místech. Statistiky nehod
ukazují, že zadní sedadla poskytují větší
záruky pro bezpečnost dětí. Děti mají
oproti dospělým větší a těžší hlavu
v poměru k tělu a nemají ještě zcela
vyvinuté svaly a kosti. Pro správné
zadržení při nárazu jsou proto potřeba
jiné zádržné systémy než bezpečnostní
pásy dospělých, aby se minimalizovalo
riziko poranění při nehodě, prudkém
zabrzdění či nenadálém manévru. Děti
musejí sedět v bezpečné a pohodlné
poloze.Pokud to dovolí charakteristiky dětské
sedačky, doporučujeme vozit děti co
nejdéle (alespoň do3-4letvěku) v
sedačce montované proti směru jízdy,
protože jsou v ní při nárazu více
chráněny. Nejvhodnější dětské zádržné
zařízení je nutno zvolit podle tělesné
hmotnosti a velikosti dítěte. Existují
dětské zádržné systémy různého typu,
které se dají ve vozidle upevnit
bezpečnostními pásy nebo úchyty
ISOFIX. Doporučuje se zvolit
nejvhodnější dětský zádržný systém: z
toho důvodu si pečlivě pročtěte návod
k použití a údržbě dodávaný s dětskou
sedačkou a ověřte, zda je skutečně
vhodná pro vaše dítě. V Evropě jsou
charakteristiky zádržných systémů
upraveny předpisem EHK-R44, kterým
je stanoveno pět hmotnostních skupin:
SkupinaRozsahy
hmotnosti
Skupina 0do 10 kg tělesné
hmotnosti
Skupina 0+do 13 kg tělesné
hmotnosti
Skupina 19-18 kg tělesné
hmotnosti
Skupina 215-25 kg tělesné
hmotnosti
Skupina 322-36 kg tělesné
hmotnosti
Z přehledu je vidět, že se hmotnostní
skupiny částečně překrývají; proto jsou
již na trhu zařízení, která jsou vhodná
pro více skupin.
Všechna zádržná zařízení musejí být
opatřena štítkem s homologačními údaji
a kontrolní značkou. Štítek musí být k
sedačce pevně připevněn a nesmí se v
žádném případě odstranit.
Z hlediska zádržných systémů jsou děti
měřící více než 1,50 m považovány za
dospělé a jako takové se poutají
normálními bezpečností pásy.
V rámci řada doplňků Lineaccessori
MOPAR jsou k dostání dětské sedačky
pro všechny hmotnostní skupiny.
Doporučujeme, abyste je pro své děti
zakoupili, protože byly speciálně
vyprojektovány a otestovány pro vozidla
Fiat.
88)
98
BEZPEČNOST

SKUPINA0a0+
Děti do 13 kg je nutno dopravovat proti
směru jízdy v kolébkové sedačce, kde
mají vypodloženou hlavu tak, aby při
prudké deceleraci nebyla namáhána
krční páteř.
Kolébková autosedačka je zadržena
bezpečnostními pásy vozidla, jak je
znázorněno na obr. 109. V kolébce
musí být dítě připoutané svými
bezpečnostními pásy.
89) 90) 91) 92) 93) 94) 95)
SKUPINA 1
Dětiováze9-18kglzedopravovat po
směru jízdy na sedačce opatřené
vpředu polštářem, přes který je
bezpečnostním pásem upoutané dítě i
sedačka obr. 110.
90) 91) 92) 93) 94) 95)
SKUPINA 2
Děti o hmotnosti 15 - 25 kg lze na
sedačce připoutat přímo
bezpečnostními pásy vozidla obr. 111.
Sedačky mají pouze zajistit správnou
polohu těla dítěte při upoutání
bezpečnostními pásy. To znamená, že
příčný úsek pásu nesmí nikdy přiléhat
ke krku, nýbrž k hrudníku, a vodorovný
úsek k pánvi a nikoli k břichu dítěte.
90) 91) 92) 93) 94)
SKUPINA 3
Děti o hmotnosti 22 - 36 kg tělesné
hmotnosti mají hrudník již dostatečně
široký, takže není třeba používat
dodatečné opěradlo.
Na obr. 112 je uveden příklad správné
polohy dítěte na zadním sedadle.
90) 91) 92) 93) 94)
Děti o tělesné výšce od 1,50 m mohou
používat stejné bezpečnostní pásy
jako dospělí.
109F1A0151
110F1A0152
111F1A0153
112F1A0154
99

VHODNOST SEDADEL CESTUJÍCÍCH PRO INSTALACI UNIVERZÁLNÍCH DĚTSKÝCH
SEDAČEK
Vozidlo vyhovuje nové evropské směrnici 2000/3/ES, kterou je upravena možnost instalovat dětské sedačky na jednotlivá
sedadla ve vozidle podle následující tabulky (ta platí pro verze Furgone, Combinato a Panorama):
SkupinaRozsahy
hmotnostiCABINA 1. A 2. ŘADA ZADNÍCH SEDADEL
Samostatné sedadlo nebo
dvousedadlo (1 nebo 2 cestující) (*)Zadní cestující na
levé straněZadní cestující na
pravé straněCestující
uprostřed
Aktivní airbag Neaktivní airbag
Skupina 0, 0+ do 13 kg
X UUUU
Skupina 1 9 -18 kgX UUUU
Skupina 2 15 -25 kgUUUUU
Skupina 3 22 -36 kgUUUUU
X místo k sezení nevhodné pro děti této hmotnostní skupiny.
U Vhodné pro zádržné systémy kategorie "Univerzální" podle předpisu EHK-R44 pro výše uvedené skupiny.
(*) DŮLEŽITÉ: Jestliže je airbag v pohotovostním stavu, NIKDY NEINSTALUJTE na přední sedadlo dětskou sedačku proti směru jízdy. Pokud chcete nainstalovat na
přední sedadlo dětskou sedačku proti směru jízdy, deaktivujte příslušný airbag (viz pokyny uvedené v bodě “Systém přídavné ochrany (SRS) - Airbag”).
100
BEZPEČNOST

Přehled bezpečnostních
předpisů pro přepravu
dětí ve vozidle:
Dětské sedačky montujte na zadní
sedadlo, které je při nárazu více
chráněno.
Montujte co nejdéle dětskou
sedačku proti směru jízdy, pokud
možno do3-4letvěku dítěte.
Po vypnutí airbagu na straně
spolucestujícího je nutno podle trvalého
svícení kontrolky v tlačítku
na
palubní desce zkontrolovat, zda je
airbag skutečně odpojen.
Pečlivě dodržujte návod k použití
dětské sedačky, který je její výrobce
povinen s ní dodat. Návod k sedačce
uchovávejte spolu s ostatní
dokumentací k vozidlu a tímto
návodem. Nepoužívejte dětské
sedačky, k nimž není přiložen návod k
použití.
Zatažením za bezpečnostní pás se
ujistěte, zda je dobře zapnutý.
Všechny dětské sedačky a kolébky
jsou zásadně jednomístné. Nikdy v nich
nepřepravujte dvě děti najednou.
Pečlivě kontrolujte, zda pás
nepřiléhá ke krku dítěte.
Za jízdy nepřipusťte, aby dítě sedělo
v nepatřičné poloze či s rozepnutým
bezpečnostním pásem.
Nikdy nepřepravujte děti v náručí. To
platí i pro novorozence. Nikdo není
schopen dítě při nárazu zadržet.
Nedovolte, aby si dítě dalo
diagonální úsek pásu pod paži nebo za
záda.
Jestliže se vozidlo stalo účastníkem
nehody, vyměňte dětskou autosedačku
za novou. Navíc podle typologie dětské
autosedačky nechejte vyměnit úchyty
Isofix nebo bezpečnostní pásy, ke
kterým byla sedačka upevněna.
Pro snazší instalaci dětské
autosedačky lze v případě potřeby
vyjmout opěrku hlavy. Opěrka hlavy
musí být nicméně na svém místě ať už
na sedadle sedí dospělá osoba či
dítě sedící v dětské sedačce bez
opěradla.
POZOR
88)Jestliže je aktivní airbag na straně
spolucestujícího, nesmíte na jeho sedadlo
umístit dětskou sedačku montovanou
proti směru jízdy. Nafouknutím by mohl
airbag přivodit dítěti smrtelné zranění bez
ohledu na sílu nárazu. Proto doporučujeme
vozit děti sedící v sedačce zásadně na
zadním sedadle, kde je v případě nárazu
více ochráněno. Je-li nezbytné přepravovat
dítě na předním sedadle na straně
spolucestujícího v kolébkové sedačce
umístěné proti směru jízdy, je nutno v
nastavovacím menu vyřadit z funkce
všechny airbagy (čelní i boční pro ochranu
hrudníku/pánve - u příslušné verze vozidla)
na straně spolucestujícího a ověřit toto
vypnutí podle svícení kontrolky v tlačítku
na palubní desce. Sedadlo
spolucestujícího je pak nutno posunout co
nejvíce dozadu, aby se dětská sedačka
nedotýkala palubní desky.
89)Povinnost deaktivovat airbag v případě,
že se bude do vozidla upevňovat dětská
sedačka montovaná proti směru jízdy,
je předepsána příslušnými symboly
na štítku na sluneční cloně. Postupujte
podle pokynů na etiketě na sluneční cloně
na straně spolucestujícího (viz pokyny
uvedené v části “Systém přídavné ochrany
(SRS) - Airbag v kapitole "Bezpečnost").
90)S předním či zadním sedadlem
nemanipulujte, pokud na něm sedí dítě
nebo pokud dítě sedí v dětské sedačce.
101

91)Nesprávnou montáží dětské sedačky
se může ochranný systém vyřadit z
činnosti. Při nehodě vozidla by se mohla
sedačka uvolnit a dítě by mohlo utrpět
zranění, která mohou i smrtelná. Při
instalaci ochranného systému pro
novorozence či dítě postupujte přesně
podle pokynů výrobce.
92)Když se dětský ochranný systém
nepoužívá, upevněte ho bezpečnostním
pásem nebo úchyty ISOFIX, nebo jej
demontujte z vozidla. Nenechávejte ho
volně ve vozidle. Tím se zabrání zranění
cestujících při prudkém zabrzdění nebo
nehodě.
93)Ujistěte se, že diagonální úsek
bezpečnostního pásu nevede pod pažemi
nebo za zády dítěte. Takto vedený
bezpečnostní pás by při nehodě nezadržel
dítě a mohl by způsobit i zranění, a to i
smrtelné. Proto musí být dítě vždy správně
připoutané svým bezpečnostním pásem.
94)Obrázky znázorňují způsob montáže jen
pro informaci. Při montáži sedačky
postupujte podle návodu k použití, který
musí být dodaný spolu se sedačkou.
95)Existují sedačky vhodné pro skupiny
hmotnosti0a1sezadním úchytem k
pásům vozidla a vlastními bezpečnostními
pásy pro zadržení dítěte. Vzhledem k jejich
hmotnosti by mohly být nebezpečné,
pokud nebudou namontované správně
(např. pokud budou upoutány pásy vozidla
přes vložený polštář). Dodržujte pečlivě
přiložené montážní pokyny.PŘÍPRAVA PRO
MONTÁŽ DĚTSKÉ
SEDAČKY “ISOFIX
UNIVERSALE”
Vozidlo je připraveno pro montáž
dětských sedaček Isofix.
Systém ISOFIX umožňuje rychle,
jednoduše a bezpečně namontovat
dětský zádržný systém ISOFIX
upevněním dětské autosedačky do tří
úchytů namontovaných ve vozidle, tzn.
bez použití bezpečnostních pásů
vozidla. Tradiční dětskou sedačku lze
namontovat i na sedadlo vedle sedadla
s úchyty sedaček ISOFIX ve stejném
vozidle.
Sedačka ISOFIX se upevňuje do
kovových kotev A obr. 113 umístěných
na zadní straně sedáku zadního
sedadla v místě styku s opěradlem, pak
se upevní horní pás (dodávaný se
sedačkou) do kotvy B obr. 114
ve spodku za opěradlem sedadla.
Na obr. 116 je zobrazen příklad
sedačky ISOFIX Universal, která je
určena pro hmotnostní skupinu 1.
POZN.: Jako dětskou autosedačku
ISOFIX Universal lze použít jedině
tu, která má homologaci EHK R44
„ISOFIX Universal” (R44/03 v platném
znění) obr. 115.
113F1A0156
114F1A0157
115F1B0117C
102
BEZPEČNOST
