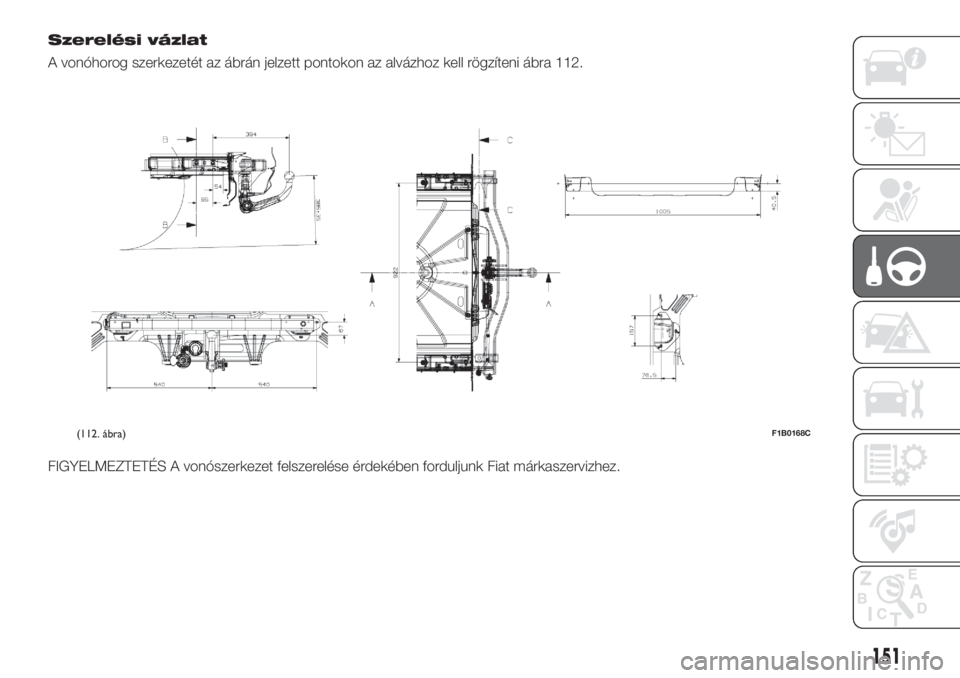

Szerelési vázlat
A vonóhorog szerkezetét az ábrán jelzett pontokon az alvázhoz kell rögzíteni ábra 112.
FIGYELMEZTETÉS A vonószerkezet felszerelése érdekében forduljunk Fiat márkaszervizhez.
(112. ábra)F1B0168C
151

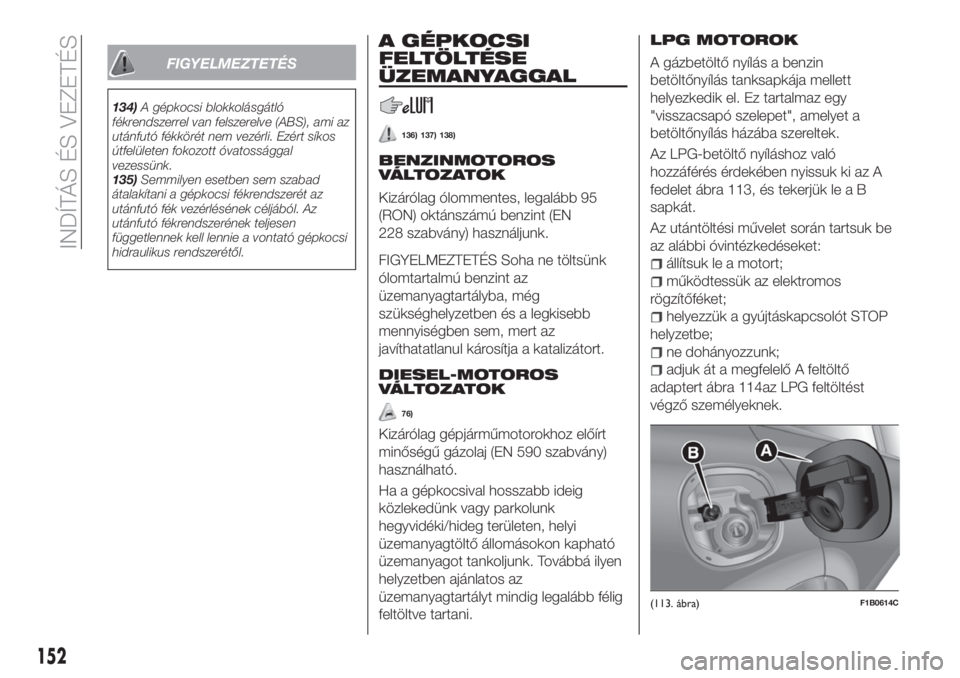

FIGYELMEZTETÉS
134)A gépkocsi blokkolásgátló
fékrendszerrel van felszerelve (ABS), ami az
utánfutó fékkörét nem vezérli. Ezért síkos
útfelületen fokozott óvatossággal
vezessünk.
135)Semmilyen esetben sem szabad
átalakítani a gépkocsi fékrendszerét az
utánfutó fék vezérlésének céljából. Az
utánfutó fékrendszerének teljesen
függetlennek kell lennie a vontató gépkocsi
hidraulikus rendszerétől.
A GÉPKOCSI
FELTÖLTÉSE
ÜZEMANYAGGAL
136) 137) 138)
BENZINMOTOROS
VÁLTOZATOK
Kizárólag ólommentes, legalább 95
(RON) oktánszámú benzint (EN
228 szabvány) használjunk.
FIGYELMEZTETÉS Soha ne töltsünk
ólomtartalmú benzint az
üzemanyagtartályba, még
szükséghelyzetben és a legkisebb
mennyiségben sem, mert az
javíthatatlanul károsítja a katalizátort.
DIESEL-MOTOROS
VÁLTOZATOK
76)
Kizárólag gépjárműmotorokhoz előírt
minőségű gázolaj (EN 590 szabvány)
használható.
Ha a gépkocsival hosszabb ideig
közlekedünk vagy parkolunk
hegyvidéki/hideg területen, helyi
üzemanyagtöltő állomásokon kapható
üzemanyagot tankoljunk. Továbbá ilyen
helyzetben ajánlatos az
üzemanyagtartályt mindig legalább félig
feltöltve tartani.
LPG MOTOROK
A gázbetöltő nyílás a benzin
betöltőnyílás tanksapkája mellett
helyezkedik el. Ez tartalmaz egy
"visszacsapó szelepet", amelyet a
betöltőnyílás házába szereltek.
Az LPG-betöltő nyíláshoz való
hozzáférés érdekében nyissuk ki az A
fedelet ábra 113, és tekerjük le a B
sapkát.
Az utántöltési művelet során tartsuk be
az alábbi óvintézkedéseket:
állítsuk le a motort;
működtessük az elektromos
rögzítőféket;
helyezzük a gyújtáskapcsolót STOP
helyzetbe;
ne dohányozzunk;

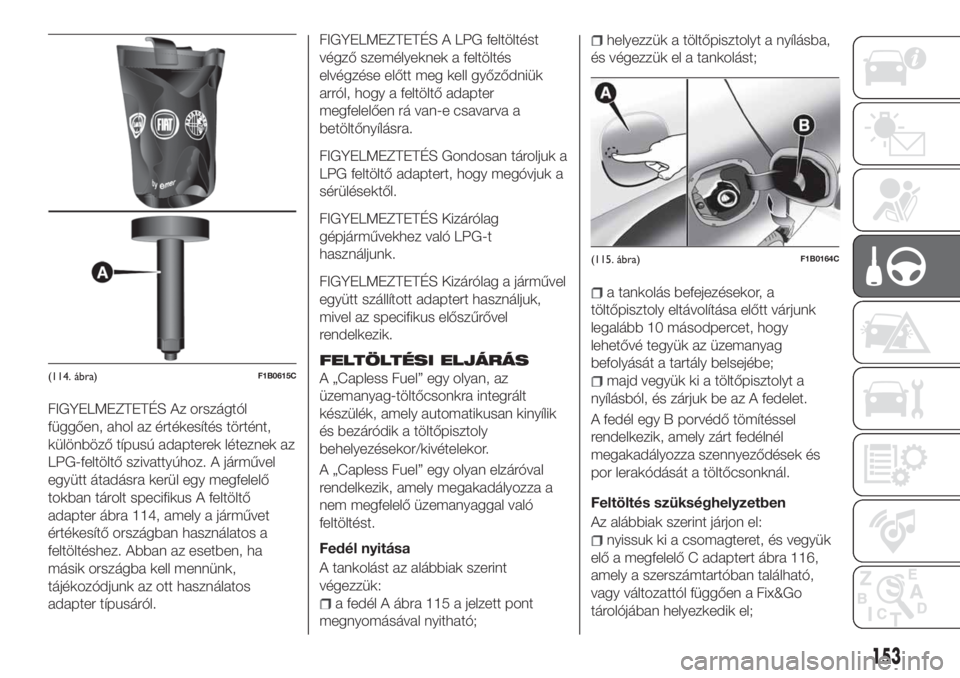

adjuk át a megfelelő A feltöltő
adaptert ábra 114az LPG feltöltést
végző személyeknek.
(113. ábra)F1B0614C
152
INDÍTÁS ÉS VEZETÉS

FIGYELMEZTETÉS Az országtól
függően, ahol az értékesítés történt,
különböző típusú adapterek léteznek az
LPG-feltöltő szivattyúhoz. A járművel
együtt átadásra kerül egy megfelelő
tokban tárolt specifikus A feltöltő
adapter ábra 114, amely a járművet
értékesítő országban használatos a
feltöltéshez. Abban az esetben, ha
másik országba kell mennünk,
tájékozódjunk az ott használatos
adapter típusáról.FIGYELMEZTETÉS A LPG feltöltést
végző személyeknek a feltöltés
elvégzése előtt meg kell győződniük
arról, hogy a feltöltő adapter
megfelelően rá van-e csavarva a
betöltőnyílásra.
FIGYELMEZTETÉS Gondosan tároljuk a
LPG feltöltő adaptert, hogy megóvjuk a
sérülésektől.
FIGYELMEZTETÉS Kizárólag
gépjárművekhez való LPG-t
használjunk.
FIGYELMEZTETÉS Kizárólag a járművel
együtt szállított adaptert használjuk,
mivel az specifikus előszűrővel
rendelkezik.
FELTÖLTÉSI ELJÁRÁS
A „Capless Fuel” egy olyan, az
üzemanyag-töltőcsonkra integrált
készülék, amely automatikusan kinyílik
és bezáródik a töltőpisztoly
behelyezésekor/kivételekor.
A „Capless Fuel” egy olyan elzáróval
rendelkezik, amely megakadályozza a
nem megfelelő üzemanyaggal való
feltöltést.
Fedél nyitása
A tankolást az alábbiak szerint
végezzük:
a fedél A ábra 115 a jelzett pont
megnyomásával nyitható;
helyezzük a töltőpisztolyt a nyílásba,
és végezzük el a tankolást;
a tankolás befejezésekor, a
töltőpisztoly eltávolítása előtt várjunk
legalább 10 másodpercet, hogy
lehetővé tegyük az üzemanyag
befolyását a tartály belsejébe;
majd vegyük ki a töltőpisztolyt a
nyílásból, és zárjuk be az A fedelet.
A fedél egy B porvédő tömítéssel
rendelkezik, amely zárt fedélnél
megakadályozza szennyeződések és
por lerakódását a töltőcsonknál.
Feltöltés szükséghelyzetben
Az alábbiak szerint járjon el:

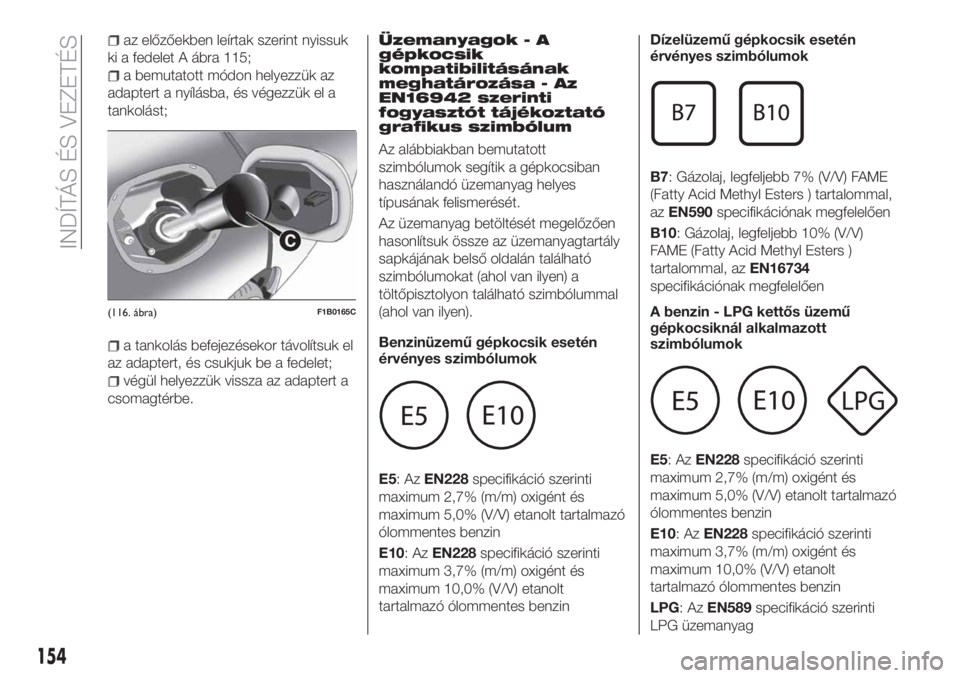

nyissuk ki a csomagteret, és vegyük
elő a megfelelő C adaptert ábra 116,
amely a szerszámtartóban található,
vagy változattól függően a Fix&Go
tárolójában helyezkedik el;
(114. ábra)F1B0615C
(115. ábra)F1B0164C
153

az előzőekben leírtak szerint nyissuk
ki a fedelet A ábra 115;
a bemutatott módon helyezzük az
adaptert a nyílásba, és végezzük el a
tankolást;
a tankolás befejezésekor távolítsuk el
az adaptert, és csukjuk be a fedelet;
végül helyezzük vissza az adaptert a
csomagtérbe.
Üzemanyagok - A
gépkocsik
kompatibilitásának
meghatározása - Az
EN16942 szerinti
fogyasztót tájékoztató
grafikus szimbólum
Az alábbiakban bemutatott
szimbólumok segítik a gépkocsiban
használandó üzemanyag helyes
típusának felismerését.
Az üzemanyag betöltését megelőzően
hasonlítsuk össze az üzemanyagtartály
sapkájának belső oldalán található
szimbólumokat (ahol van ilyen) a
töltőpisztolyon található szimbólummal
(ahol van ilyen).
Benzinüzemű gépkocsik esetén
érvényes szimbólumok
E5:AzEN228specifikáció szerinti
maximum 2,7% (m/m) oxigént és
maximum 5,0% (V/V) etanolt tartalmazó
ólommentes benzin
E10:AzEN228specifikáció szerinti
maximum 3,7% (m/m) oxigént és
maximum 10,0% (V/V) etanolt
tartalmazó ólommentes benzinDízelüzemű gépkocsik esetén
érvényes szimbólumok
B7: Gázolaj, legfeljebb 7% (V/V) FAME
(Fatty Acid Methyl Esters ) tartalommal,
azEN590specifikációnak megfelelően
B10: Gázolaj, legfeljebb 10% (V/V)
FAME (Fatty Acid Methyl Esters )
tartalommal, azEN16734
specifikációnak megfelelően
A benzin - LPG kettős üzemű
gépkocsiknál alkalmazott
szimbólumok
E5:AzEN228specifikáció szerinti
maximum 2,7% (m/m) oxigént és
maximum 5,0% (V/V) etanolt tartalmazó
ólommentes benzin
E10:AzEN228specifikáció szerinti
maximum 3,7% (m/m) oxigént és
maximum 10,0% (V/V) etanolt
tartalmazó ólommentes benzin
LPG:AzEN589specifikáció szerinti
LPG üzemanyag
(116. ábra)F1B0165C
154
INDÍTÁS ÉS VEZETÉS

FIGYELMEZTETÉS
136)Ne helyezzünk a betöltőnyílásra
semmilyen, a járműhöz tervezettől eltérő
tárgyat/sapkát. Nem megfelelő
tárgyak/sapkák használata
nyomásnövekedést okozhat a tartály
belsejében, ami veszélyes körülményeket
hozhat létre.
137)A tűzveszély miatt nyílt lánggal vagy
égő cigarettával ne közelítsük meg az
üzemanyagtartály betöltőnyílását. Ne
hajoljunk túl közel a töltőnyíláshoz, így
elkerülhetjük a mérgező gőzök
belélegzését.
138)Ne használjunk mobiltelefont az
üzemanyagtöltő szivattyú közelében:
tűzveszélyes lehet.
FIGYELMEZTETÉS
76)A Diesel-motoros gépkocsikhoz
üzemanyagként kizárólag
gépjárműmotorokhoz előírt, az
EN590 európai szabvány szerinti minőségű
gázolaj használható. Más termékek vagy
keverékek használata végzetesen
károsíthatja a motort, és a garancia
megszűnését eredményezi. Ha véletlenül
másfajta üzemanyag került a tankba, a
motort nem szabad beindítani, és ki kell
üríteni az üzemanyagtartályt. Ha a motort
bármilyen rövid ideig is beindítottuk, a
tartályon túl a teljes üzemanyag-ellátó kört
is le kell üríteni.
155

SZÜKSÉG ESETÉN
Defektes egy gumiabroncs vagy kiégett
egy izzó?
Előfordulhat, hogy valamilyen
kellemetlenség megzavarja az
utazásunkat.
A szükséghelyzettel foglalkozó oldalak
segítséget nyújthatnak abban, hogyan
oldjuk meg önállóan és nyugodtan a
kritikus helyzeteket.
Azt javasoljuk, hogy szükséghelyzetben
hívja a Garancia- és szervizfüzetben
megtalálható zöld számot.
Továbbá az univerzális nemzeti vagy
nemzetközi zöld számon kaphat
tájékoztatást a legközelebbi Fiat
márkaszervizekről.VÉSZVILLOGÓ..............157
IZZÓCSERE...............157
BIZTOSÍTÉKCSERE..........163
KERÉKCSERE..............168
FIX&GO AUTOMATIC KÉSZLET . . .172
SZÜKSÉGINDÍTÁS...........175
ÜZEMANYAG-ELZÁRÓ
RENDSZER................177
AUTOMATA
SEBESSÉGVÁLTÓ - KAR
KIOLDÁSA................178
AUTOMATA SEBESSÉGVÁLTÓ -
KULCS KIHÚZÁSA...........179
KÉTKUPLUNGOS AUTOMATA
SEBESSÉGVÁLTÓ - KAR
KIOLDÁSA................180
KÉTKUPLUNGOS AUTOMATA
SEBESSÉGVÁLTÓ - KULCS
KIHÚZÁSA................181
A GÉPKOCSI VONTATÁSA......182
156
SZÜKSÉG ESETÉN

VÉSZVILLOGÓ
KEZELŐSZERV

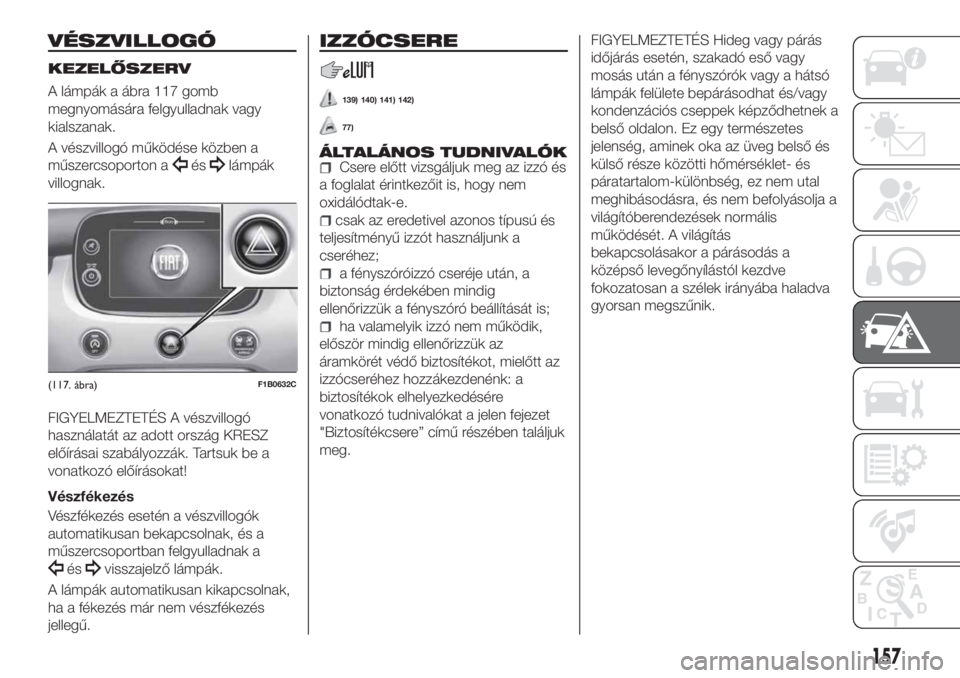

A lámpák a ábra 117 gomb
megnyomására felgyulladnak vagy
kialszanak.
A vészvillogó működése közben a
műszercsoporton a
éslámpák
villognak.
FIGYELMEZTETÉS A vészvillogó
használatát az adott ország KRESZ
előírásai szabályozzák. Tartsuk be a
vonatkozó előírásokat!
Vészfékezés
Vészfékezés esetén a vészvillogók
automatikusan bekapcsolnak, és a
műszercsoportban felgyulladnak a
ésvisszajelző lámpák.
A lámpák automatikusan kikapcsolnak,
ha a fékezés már nem vészfékezés
jellegű.
IZZÓCSERE
139) 140) 141) 142)
77)
ÁLTALÁNOS TUDNIVALÓKCsere előtt vizsgáljuk meg az izzó és
a foglalat érintkezőit is, hogy nem
oxidálódtak-e.
csak az eredetivel azonos típusú és
teljesítményű izzót használjunk a
cseréhez;
a fényszóróizzó cseréje után, a
biztonság érdekében mindig
ellenőrizzük a fényszóró beállítását is;
ha valamelyik izzó nem működik,
először mindig ellenőrizzük az
áramkörét védő biztosítékot, mielőtt az
izzócseréhez hozzákezdenénk: a
biztosítékok elhelyezkedésére
vonatkozó tudnivalókat a jelen fejezet
"Biztosítékcsere” című részében találjuk
meg.
FIGYELMEZTETÉS Hideg vagy párás
időjárás esetén, szakadó eső vagy
mosás után a fényszórók vagy a hátsó
lámpák felülete bepárásodhat és/vagy
kondenzációs cseppek képződhetnek a
belső oldalon. Ez egy természetes
jelenség, aminek oka az üveg belső és
külső része közötti hőmérséklet- és
páratartalom-különbség, ez nem utal
meghibásodásra, és nem befolyásolja a
világítóberendezések normális
működését. A világítás
bekapcsolásakor a párásodás a
középső levegőnyílástól kezdve
fokozatosan a szélek irányába haladva
gyorsan megszűnik.
(117. ábra)F1B0632C
157

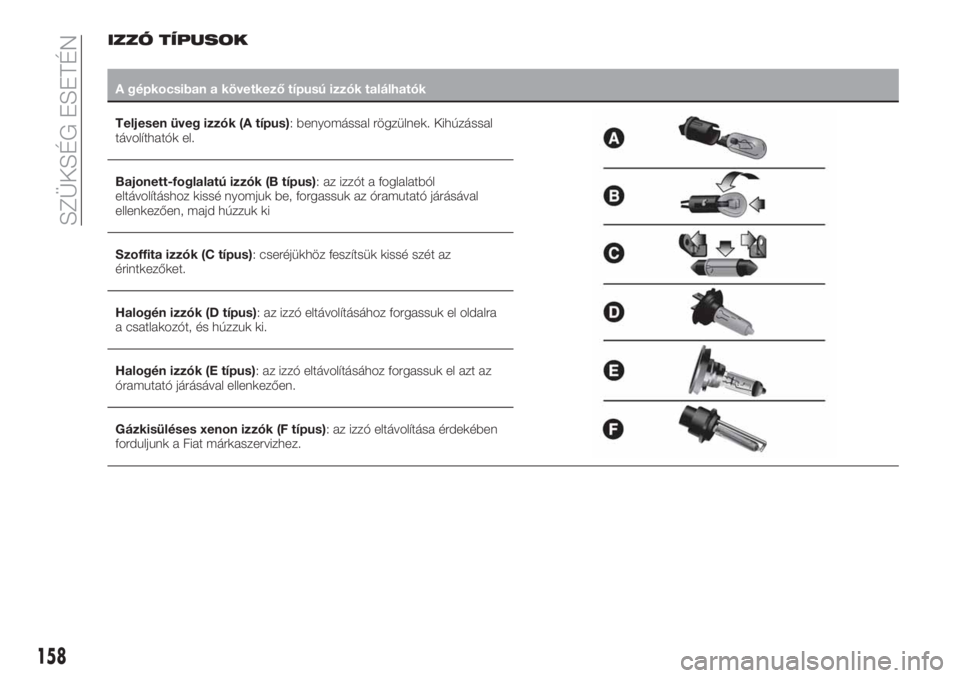

IZZÓ TÍPUSOK
A gépkocsiban a következő típusú izzók találhatók
Teljesen üveg izzók (A típus): benyomással rögzülnek. Kihúzással
távolíthatók el.
Bajonett-foglalatú izzók (B típus): az izzót a foglalatból
eltávolításhoz kissé nyomjuk be, forgassuk az óramutató járásával
ellenkezően, majd húzzuk ki
Szoffita izzók (C típus): cseréjükhöz feszítsük kissé szét az
érintkezőket.
Halogén izzók (D típus): az izzó eltávolításához forgassuk el oldalra
a csatlakozót, és húzzuk ki.
Halogén izzók (E típus): az izzó eltávolításához forgassuk el azt az
óramutató járásával ellenkezően.
Gázkisüléses xenon izzók (F típus): az izzó eltávolítása érdekében
forduljunk a Fiat márkaszervizhez.
158
SZÜKSÉG ESETÉN
