2018 FIAT 500X Kezelési és karbantartási útmutató (in Hungarian)

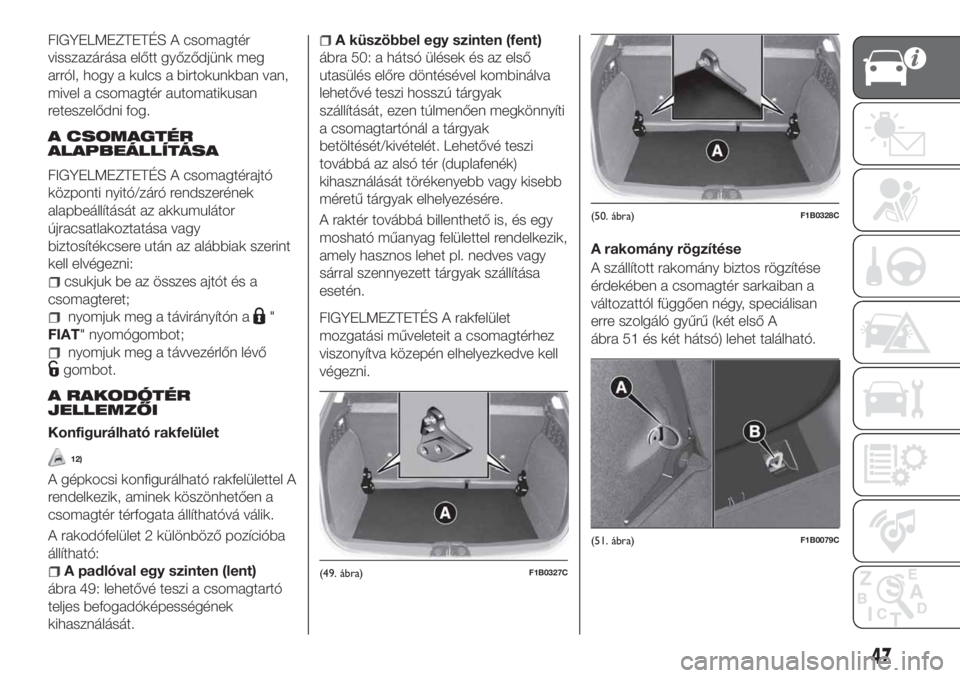

FIGYELMEZTETÉS A csomagtér
visszazárása előtt győződjünk meg
arról, hogy a kulcs a birtokunkban van,
mivel a csomagtér automatikusan
reteszelődni fog.
A CSOMAGTÉR
ALAPBEÁLLÍTÁSA
FIGYELMEZTETÉS A csomagtérajtó
központi nyitó/záró rendszerének
alapbeállítását az akkumulátor
újracsatlakoztatása vagy
biztosítékcsere után az alábbiak szerint
kell elvégezni:
csukjuk be az összes ajtót és a
csomagteret;
nyomjuk meg a távirányítón a"
FIAT" nyomógombot;
nyomjuk meg a távvezérlőn lévő
gombot.
A RAKODÓTÉR
JELLEMZŐI
Konfigurálható rakfelület
12)
A gépkocsi konfigurálható rakfelülettel A
rendelkezik, aminek köszönhetően a
csomagtér térfogata állíthatóvá válik.
A rakodófelület 2 különböző pozícióba
állítható:
A padlóval egy szinten (lent)
ábra 49: lehetővé teszi a csomagtartó
teljes befogadóképességének
kihasználását.
A küszöbbel egy szinten (fent)
ábra 50: a hátsó ülések és az első
utasülés előre döntésével kombinálva
lehetővé teszi hosszú tárgyak
szállítását, ezen túlmenően megkönnyíti
a csomagtartónál a tárgyak
betöltését/kivételét. Lehetővé teszi
továbbá az alsó tér (duplafenék)
kihasználását törékenyebb vagy kisebb
méretű tárgyak elhelyezésére.
A raktér továbbá billenthető is, és egy
mosható műanyag felülettel rendelkezik,
amely hasznos lehet pl. nedves vagy
sárral szennyezett tárgyak szállítása
esetén.
FIGYELMEZTETÉS A rakfelület
mozgatási műveleteit a csomagtérhez
viszonyítva közepén elhelyezkedve kell
végezni.
A rakomány rögzítése
A szállított rakomány biztos rögzítése
érdekében a csomagtér sarkaiban a
változattól függően négy, speciálisan
erre szolgáló gyűrű (két első A
ábra 51 és két hátsó) lehet található.
(49. ábra)F1B0327C
(50. ábra)F1B0328C
(51. ábra)F1B0079C
47

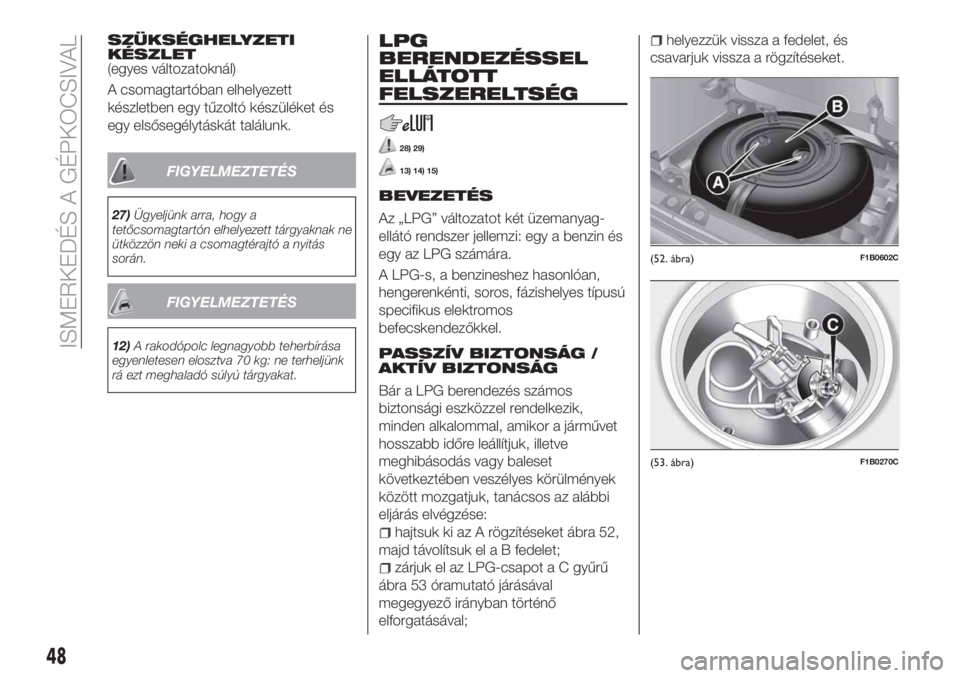

SZÜKSÉGHELYZETI
KÉSZLET
(egyes változatoknál)
A csomagtartóban elhelyezett
készletben egy tűzoltó készüléket és
egy elsősegélytáskát találunk.
FIGYELMEZTETÉS
27)Ügyeljünk arra, hogy a
tetőcsomagtartón elhelyezett tárgyaknak ne
ütközzön neki a csomagtérajtó a nyitás
során.
FIGYELMEZTETÉS
12)A rakodópolc legnagyobb teherbírása
egyenletesen elosztva 70 kg: ne terheljünk
rá ezt meghaladó súlyú tárgyakat.
LPG
BERENDEZÉSSEL
ELLÁTOTT
FELSZERELTSÉG
28) 29)
13) 14) 15)
BEVEZETÉS
Az „LPG” változatot két üzemanyag-
ellátó rendszer jellemzi: egy a benzin és
egy az LPG számára.
A LPG-s, a benzineshez hasonlóan,
hengerenkénti, soros, fázishelyes típusú
specifikus elektromos
befecskendezőkkel.
PASSZÍV BIZTONSÁG /
AKTÍV BIZTONSÁG
Bár a LPG berendezés számos
biztonsági eszközzel rendelkezik,
minden alkalommal, amikor a járművet
hosszabb időre leállítjuk, illetve
meghibásodás vagy baleset
következtében veszélyes körülmények
között mozgatjuk, tanácsos az alábbi
eljárás elvégzése:
hajtsuk ki az A rögzítéseket ábra 52,
majd távolítsuk el a B fedelet;
zárjuk el az LPG-csapot a C gyűrű
ábra 53 óramutató járásával
megegyező irányban történő
elforgatásával;
helyezzük vissza a fedelet, és
csavarjuk vissza a rögzítéseket.
(52. ábra)F1B0602C
(53. ábra)F1B0270C
48
ISMERKEDÉS A GÉPKOCSIVAL

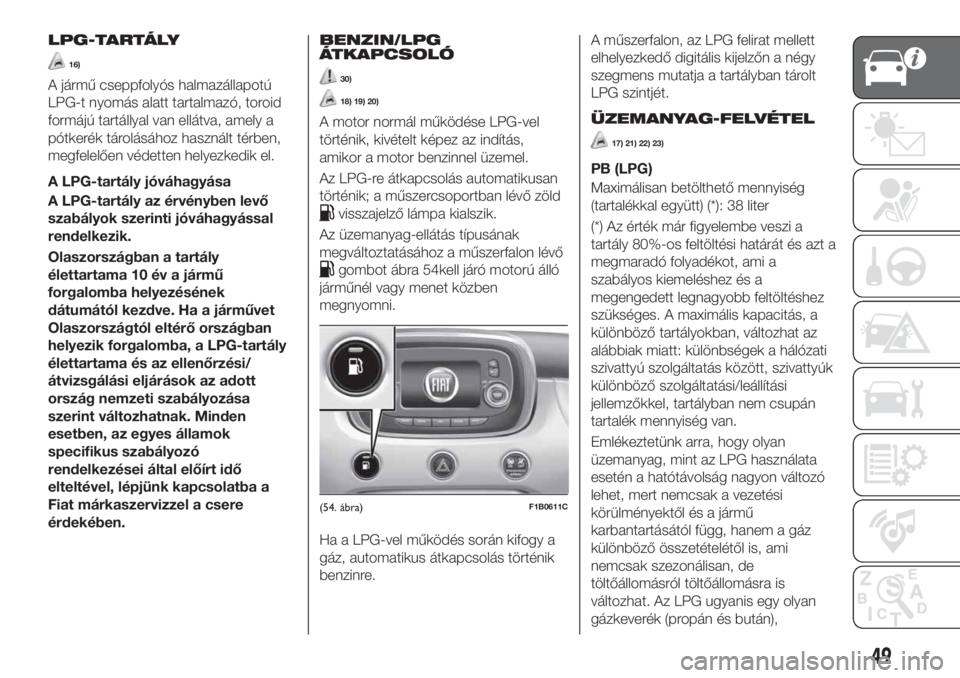

LPG-TARTÁLY
16)
A jármű cseppfolyós halmazállapotú
LPG-t nyomás alatt tartalmazó, toroid
formájú tartállyal van ellátva, amely a
pótkerék tárolásához használt térben,
megfelelően védetten helyezkedik el.
A LPG-tartály jóváhagyása
A LPG-tartály az érvényben levő
szabályok szerinti jóváhagyással
rendelkezik.
Olaszországban a tartály
élettartama 10 év a jármű
forgalomba helyezésének
dátumától kezdve. Ha a járművet
Olaszországtól eltérő országban
helyezik forgalomba, a LPG-tartály
élettartama és az ellenőrzési/
átvizsgálási eljárások az adott
ország nemzeti szabályozása
szerint változhatnak. Minden
esetben, az egyes államok
specifikus szabályozó
rendelkezései által előírt idő
elteltével, lépjünk kapcsolatba a
Fiat márkaszervizzel a csere
érdekében.
BENZIN/LPG
ÁTKAPCSOLÓ
30)
18) 19) 20)
A motor normál működése LPG-vel
történik, kivételt képez az indítás,
amikor a motor benzinnel üzemel.
Az LPG-re átkapcsolás automatikusan
történik; a műszercsoportban lévő zöld
visszajelző lámpa kialszik.
Az üzemanyag-ellátás típusának
megváltoztatásához a műszerfalon lévő
gombot ábra 54kell járó motorú álló
járműnél vagy menet közben
megnyomni.
Ha a LPG-vel működés során kifogy a
gáz, automatikus átkapcsolás történik
benzinre.A műszerfalon, az LPG felirat mellett
elhelyezkedő digitális kijelzőn a négy
szegmens mutatja a tartályban tárolt
LPG szintjét.
ÜZEMANYAG-FELVÉTEL
17) 21) 22) 23)
PB (LPG)
Maximálisan betölthető mennyiség
(tartalékkal együtt) (*): 38 liter
(*) Az érték már figyelembe veszi a
tartály 80%-os feltöltési határát és azt a
megmaradó folyadékot, ami a
szabályos kiemeléshez és a
megengedett legnagyobb feltöltéshez
szükséges. A maximális kapacitás, a
különböző tartályokban, változhat az
alábbiak miatt: különbségek a hálózati
szivattyú szolgáltatás között, szivattyúk
különböző szolgáltatási/leállítási
jellemzőkkel, tartályban nem csupán
tartalék mennyiség van.
Emlékeztetünk arra, hogy olyan
üzemanyag, mint az LPG használata
esetén a hatótávolság nagyon változó
lehet, mert nemcsak a vezetési
körülményektől és a jármű
karbantartásától függ, hanem a gáz
különböző összetételétől is, ami
nemcsak szezonálisan, de
töltőállomásról töltőállomásra is
változhat. Az LPG ugyanis egy olyan
gázkeverék (propán és bután),
(54. ábra)F1B0611C
49

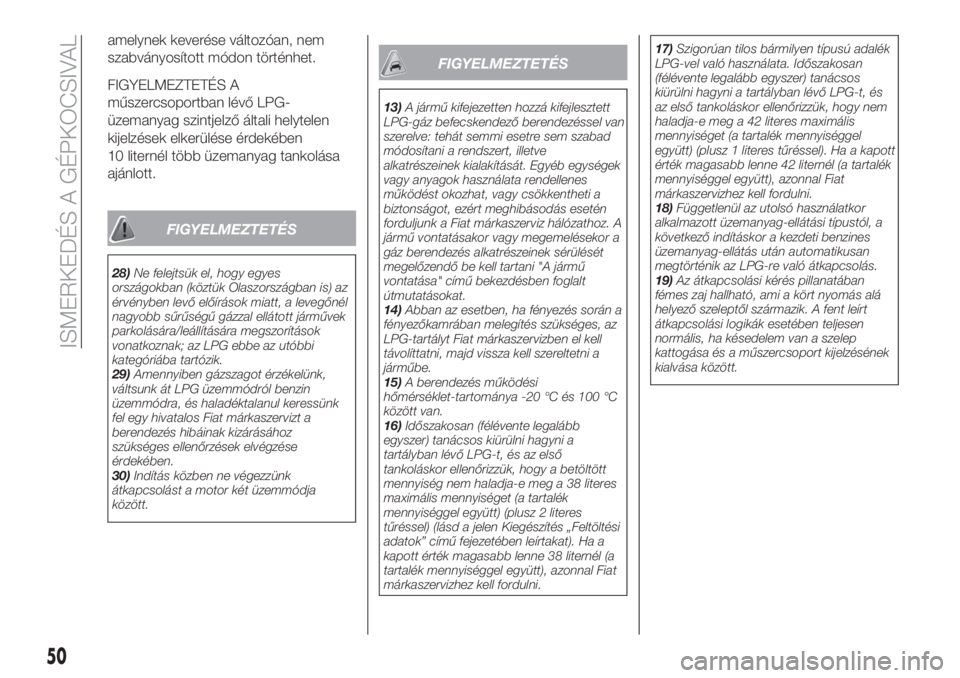

amelynek keverése változóan, nem
szabványosított módon történhet.
FIGYELMEZTETÉS A
műszercsoportban lévő LPG-
üzemanyag szintjelző általi helytelen
kijelzések elkerülése érdekében
10 liternél több üzemanyag tankolása
ajánlott.
FIGYELMEZTETÉS
28)Ne felejtsük el, hogy egyes
országokban (köztük Olaszországban is) az
érvényben levő előírások miatt, a levegőnél
nagyobb sűrűségű gázzal ellátott járművek
parkolására/leállítására megszorítások
vonatkoznak; az LPG ebbe az utóbbi
kategóriába tartózik.
29)Amennyiben gázszagot érzékelünk,
váltsunk át LPG üzemmódról benzin
üzemmódra, és haladéktalanul keressünk
fel egy hivatalos Fiat márkaszervizt a
berendezés hibáinak kizárásához
szükséges ellenőrzések elvégzése
érdekében.
30)Indítás közben ne végezzünk
átkapcsolást a motor két üzemmódja
között.
FIGYELMEZTETÉS
13)A jármű kifejezetten hozzá kifejlesztett
LPG-gáz befecskendező berendezéssel van
szerelve: tehát semmi esetre sem szabad
módosítani a rendszert, illetve
alkatrészeinek kialakítását. Egyéb egységek
vagy anyagok használata rendellenes
működést okozhat, vagy csökkentheti a
biztonságot, ezért meghibásodás esetén
forduljunk a Fiat márkaszerviz hálózathoz. A
jármű vontatásakor vagy megemelésekor a
gáz berendezés alkatrészeinek sérülését
megelőzendő be kell tartani "A jármű
vontatása" című bekezdésben foglalt
útmutatásokat.
14)Abban az esetben, ha fényezés során a
fényezőkamrában melegítés szükséges, az
LPG-tartályt Fiat márkaszervizben el kell
távolíttatni, majd vissza kell szereltetni a
járműbe.
15)A berendezés működési
hőmérséklet-tartománya -20 °C és 100 °C
között van.
16)Időszakosan (félévente legalább
egyszer) tanácsos kiürülni hagyni a
tartályban lévő LPG-t, és az első
tankoláskor ellenőrizzük, hogy a betöltött
mennyiség nem haladja-e meg a 38 literes
maximális mennyiséget (a tartalék
mennyiséggel együtt) (plusz 2 literes
tűréssel) (lásd a jelen Kiegészítés „Feltöltési
adatok” című fejezetében leírtakat). Ha a
kapott érték magasabb lenne 38 liternél (a
tartalék mennyiséggel együtt), azonnal Fiat
márkaszervizhez kell fordulni.17)Szigorúan tilos bármilyen típusú adalék
LPG-vel való használata. Időszakosan
(félévente legalább egyszer) tanácsos
kiürülni hagyni a tartályban lévő LPG-t, és
az első tankoláskor ellenőrizzük, hogy nem
haladja-e meg a 42 literes maximális
mennyiséget (a tartalék mennyiséggel
együtt) (plusz 1 literes tűréssel). Ha a kapott
érték magasabb lenne 42 liternél (a tartalék
mennyiséggel együtt), azonnal Fiat
márkaszervizhez kell fordulni.
18)Függetlenül az utolsó használatkor
alkalmazott üzemanyag-ellátási típustól, a
következő indításkor a kezdeti benzines
üzemanyag-ellátás után automatikusan
megtörténik az LPG-re való átkapcsolás.
19)Az átkapcsolási kérés pillanatában
fémes zaj hallható, ami a kört nyomás alá
helyező szeleptől származik. A fent leírt
átkapcsolási logikák esetében teljesen
normális, ha késedelem van a szelep
kattogása és a műszercsoport kijelzésének
kialvása között.
50
ISMERKEDÉS A GÉPKOCSIVAL

20)Különleges használati körülmények
esetén, mint indítás és működés alacsony
külső hőmérsékleten vagy alacsony
propántartalmú LPG betöltése után, a
rendszer időszakosan anélkül vált át a
benzines üzemmódra, hogy az átváltás
megtörténtét a műszercsoport kijelezné. Ha
alacsony a LPG-szint az
üzemanyagtartályban, vagy magas
teljesítményigény esetén (pl. előzés során,
teljes terhelésű jármű esetén, meredek
emelkedőn való közlekedéskor), a rendszer
automatikusan átválthat a benzines
üzemmódra a kért motorteljesítmény
biztosítása érdekében. Ebben az esetben
az átváltás megtörténtét a
műszercsoportban lévő zöld
visszajelző
lámpa felgyulladása jelzi. A fent felsorolt
körülmények megszűnésekor a rendszer
automatikusan visszavált a LPG
üzemmódra, és a zöld
visszajelző lámpa
kialszik. A fent leírt automatikus átváltás
érdekében gondoskodjunk arról, hogy a
benzintartályban mindig legyen megfelelő
mennyiségű üzemanyag.
21)Kizárólag gépjárművekhez való LPG-t
használjunk.
22)Szigorúan tilos bármilyen típusú LPG
adalék használata.
23)Időszakosan (félévente legalább
egyszer) tanácsos kiürülni hagyni a
tartályban lévő LPG-t, és az első
tankoláskor ellenőrizzük, hogy a betöltött
mennyiség nem haladja-e meg a 38 literes
maximális mennyiséget (a tartalék
mennyiséggel együtt) (plusz 2 literes
tűréssel) (lásd a jelen Kiegészítés „Feltöltési
adatok” című fejezetében leírtakat). Ha a
kapott érték magasabb lenne 38 liternél (a
tartalék mennyiséggel együtt), azonnal Fiat
márkaszervizhez kell fordulni.
51

ISMERKEDÉS A MŰSZERCSOPORTTAL
Az útmutatónak ebben a részében
tanulmányozhatja a műszercsoport
megismerésével, értelmezésével és
használatával kapcsolatos valamennyi
hasznos információt.MŰSZERCSOPORT ÉS
MŰSZEREK................53
KIJELZŐ..................55
TRIP COMPUTER.............57
FIGYELMEZTETŐ LÁMPÁK ÉS
ÜZENETEK.................58
52
ISMERKEDÉS A MŰSZERCSOPORTTAL

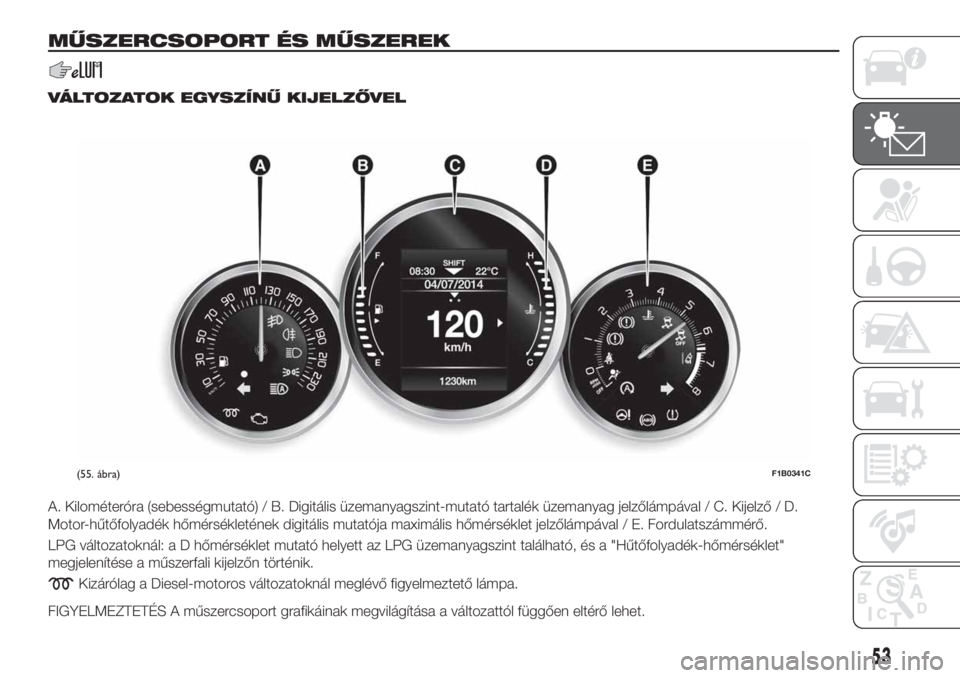

MŰSZERCSOPORT ÉS MŰSZEREK
VÁLTOZATOK EGYSZÍNŰ KIJELZŐVEL
A. Kilométeróra (sebességmutató) / B. Digitális üzemanyagszint-mutató tartalék üzemanyag jelzőlámpával / C. Kijelző / D.
Motor-hűtőfolyadék hőmérsékletének digitális mutatója maximális hőmérséklet jelzőlámpával / E. Fordulatszámmérő.
LPG változatoknál: a D hőmérséklet mutató helyett az LPG üzemanyagszint található, és a "Hűtőfolyadék-hőmérséklet"
megjelenítése a műszerfali kijelzőn történik.
Kizárólag a Diesel-motoros változatoknál meglévő figyelmeztető lámpa.
FIGYELMEZTETÉS A műszercsoport grafikáinak megvilágítása a változattól függően eltérő lehet.
(55. ábra)F1B0341C
53

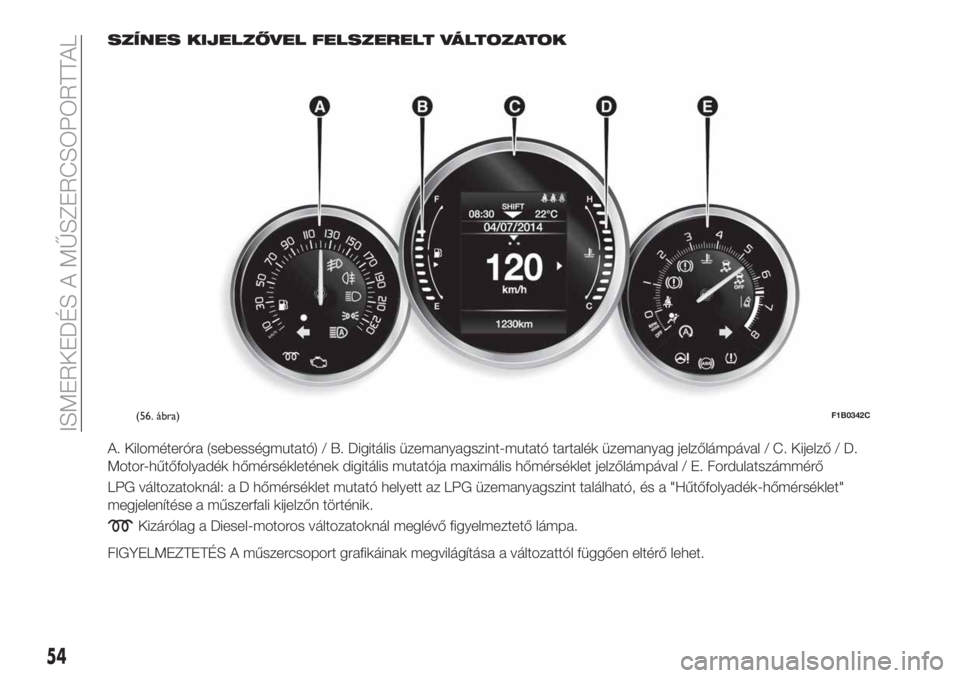

SZÍNES KIJELZŐVEL FELSZERELT VÁLTOZATOK
A. Kilométeróra (sebességmutató) / B. Digitális üzemanyagszint-mutató tartalék üzemanyag jelzőlámpával / C. Kijelző / D.
Motor-hűtőfolyadék hőmérsékletének digitális mutatója maximális hőmérséklet jelzőlámpával / E. Fordulatszámmérő
LPG változatoknál: a D hőmérséklet mutató helyett az LPG üzemanyagszint található, és a "Hűtőfolyadék-hőmérséklet"
megjelenítése a műszerfali kijelzőn történik.
Kizárólag a Diesel-motoros változatoknál meglévő figyelmeztető lámpa.
FIGYELMEZTETÉS A műszercsoport grafikáinak megvilágítása a változattól függően eltérő lehet.
(56. ábra)F1B0342C
54
ISMERKEDÉS A MŰSZERCSOPORTTAL
