CONOCIMIENTO DEL CUADRO DE
INSTRUMENTOS
Este capítulo del manual contiene toda
la información útil para conocer,
interpretar y utilizar correctamente el
cuadro de instrumentos.CUADRO E INSTRUMENTOS DE A
BORDO........................................... 48
PANTALLA ...................................... 49
TESTIGOS Y MENSAJES ................ 52
-Testigos de color rojo....................... 53
-Testigos de color ámbar................... 57
-Testigos de color verde.................... 62
-Testigos de color azul....................... 62
47

CUADRO E INSTRUMENTOS DE A BORDO

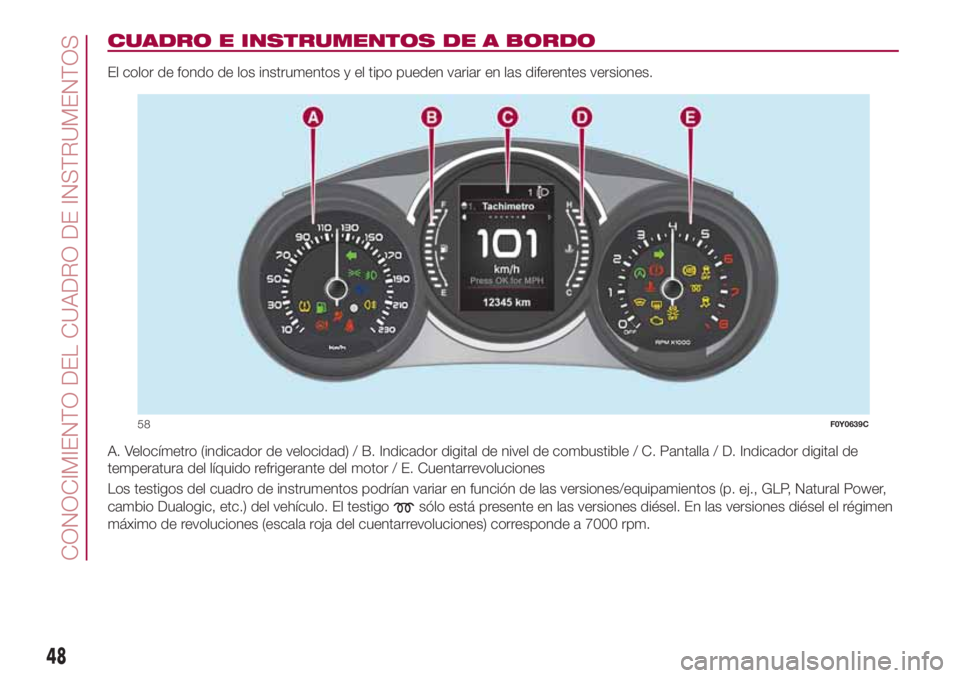

El color de fondo de los instrumentos y el tipo pueden variar en las diferentes versiones.
A. Velocímetro (indicador de velocidad) / B. Indicador digital de nivel de combustible / C. Pantalla / D. Indicador digital de
temperatura del líquido refrigerante del motor / E. Cuentarrevoluciones
Los testigos del cuadro de instrumentos podrían variar en función de las versiones/equipamientos (p. ej., GLP, Natural Power,
cambio Dualogic, etc.) del vehículo. El testigo
sólo está presente en las versiones diésel. En las versiones diésel el régimen
máximo de revoluciones (escala roja del cuentarrevoluciones) corresponde a 7000 rpm.
58F0Y0639C
48
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

PANTALLA
DESCRIPCIÓN
La pantalla muestra información útil
para el usuario durante la conducción

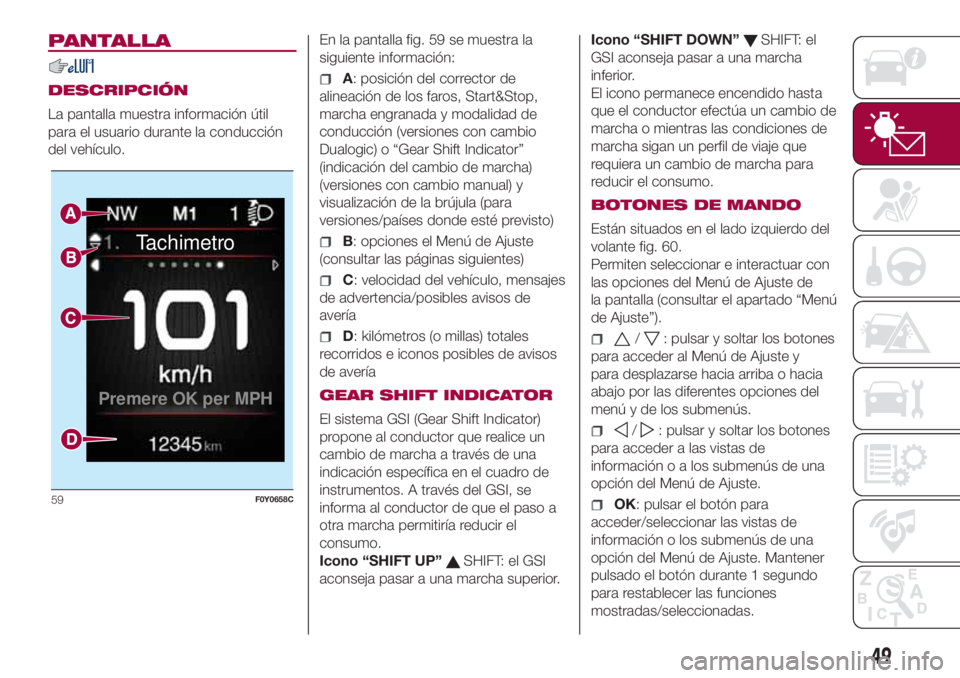

del vehículo.En la pantalla fig. 59 se muestra la
siguiente información:A: posición del corrector de
alineación de los faros, Start&Stop,
marcha engranada y modalidad de
conducción (versiones con cambio
Dualogic) o “Gear Shift Indicator”
(indicación del cambio de marcha)
(versiones con cambio manual) y
visualización de la brújula (para
versiones/países donde esté previsto)
B: opciones el Menú de Ajuste
(consultar las páginas siguientes)
C: velocidad del vehículo, mensajes
de advertencia/posibles avisos de
avería
D: kilómetros (o millas) totales
recorridos e iconos posibles de avisos
de avería
GEAR SHIFT INDICATOR
El sistema GSI (Gear Shift Indicator)
propone al conductor que realice un
cambio de marcha a través de una
indicación específica en el cuadro de
instrumentos. A través del GSI, se
informa al conductor de que el paso a
otra marcha permitiría reducir el
consumo.
Icono “SHIFT UP”
SHIFT: el GSI
aconseja pasar a una marcha superior.Icono “SHIFT DOWN”
SHIFT: el
GSI aconseja pasar a una marcha
inferior.
El icono permanece encendido hasta
que el conductor efectúa un cambio de
marcha o mientras las condiciones de
marcha sigan un perfil de viaje que
requiera un cambio de marcha para
reducir el consumo.
BOTONES DE MANDO
Están situados en el lado izquierdo del
volante fig. 60.
Permiten seleccionar e interactuar con
las opciones del Menú de Ajuste de
la pantalla (consultar el apartado “Menú
de Ajuste”).
/: pulsar y soltar los botones
para acceder al Menú de Ajuste y
para desplazarse hacia arriba o hacia
abajo por las diferentes opciones del
menú y de los submenús.
/: pulsar y soltar los botones
para acceder a las vistas de
información o a los submenús de una
opción del Menú de Ajuste.
OK: pulsar el botón para
acceder/seleccionar las vistas de
información o los submenús de una
opción del Menú de Ajuste. Mantener
pulsado el botón durante 1 segundo
para restablecer las funciones
mostradas/seleccionadas.
Tachimetro
Premere OK per MPH
59F0Y0658C
49

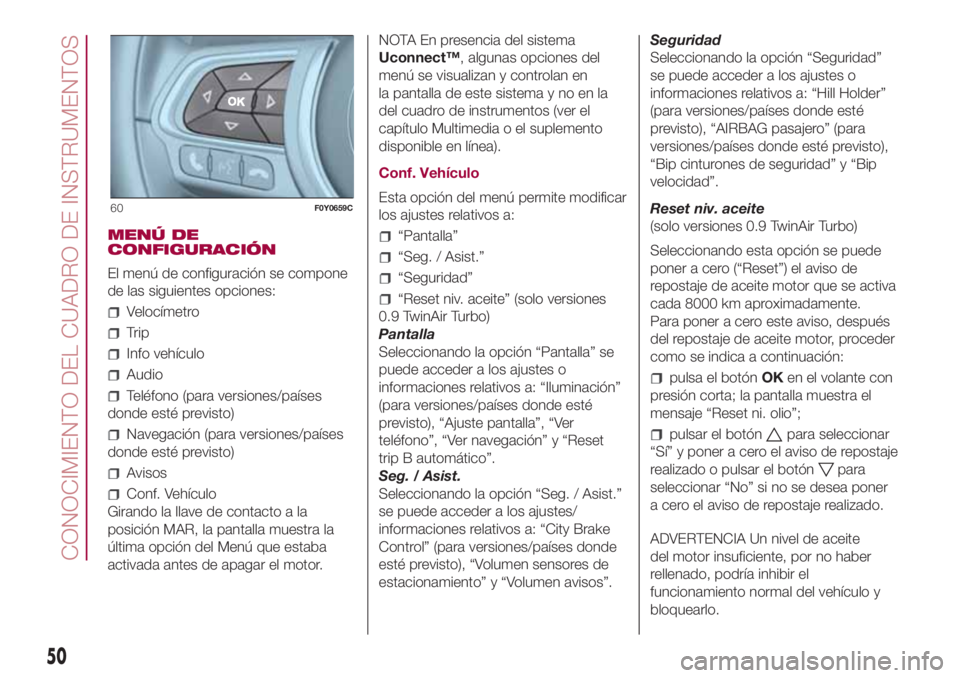

MENÚ DE
CONFIGURACIÓN
El menú de configuración se compone
de las siguientes opciones:
Velocímetro
Trip
Info vehículo
Audio
Teléfono (para versiones/países
donde esté previsto)
Navegación (para versiones/países
donde esté previsto)
Avisos
Conf. Vehículo
Girando la llave de contacto a la
posición MAR, la pantalla muestra la
última opción del Menú que estaba
activada antes de apagar el motor.NOTA En presencia del sistema
Uconnect™, algunas opciones del
menú se visualizan y controlan en
la pantalla de este sistema y no en la
del cuadro de instrumentos (ver el
capítulo Multimedia o el suplemento
disponible en línea).
Conf. Vehículo
Esta opción del menú permite modificar
los ajustes relativos a:
“Pantalla”
“Seg. / Asist.”
“Seguridad”
“Reset niv. aceite” (solo versiones
0.9 TwinAir Turbo)
Pantalla
Seleccionando la opción “Pantalla” se
puede acceder a los ajustes o
informaciones relativos a: “Iluminación”
(para versiones/países donde esté
previsto), “Ajuste pantalla”, “Ver
teléfono”, “Ver navegación” y “Reset
trip B automático”.
Seg. / Asist.
Seleccionando la opción “Seg. / Asist.”
se puede acceder a los ajustes/
informaciones relativos a: “City Brake
Control” (para versiones/países donde
esté previsto), “Volumen sensores de
estacionamiento” y “Volumen avisos”.Seguridad
Seleccionando la opción “Seguridad”
se puede acceder a los ajustes o
informaciones relativos a: “Hill Holder”
(para versiones/países donde esté
previsto), “AIRBAG pasajero” (para
versiones/países donde esté previsto),
“Bip cinturones de seguridad” y “Bip
velocidad”.
Reset niv. aceite
(solo versiones 0.9 TwinAir Turbo)
Seleccionando esta opción se puede
poner a cero (“Reset”) el aviso de
repostaje de aceite motor que se activa
cada 8000 km aproximadamente.
Para poner a cero este aviso, después
del repostaje de aceite motor, proceder
como se indica a continuación:
pulsa el botónOKen el volante con
presión corta; la pantalla muestra el
mensaje “Reset ni. olio”;
pulsar el botónpara seleccionar
“Sí” y poner a cero el aviso de repostaje
realizado o pulsar el botón
para
seleccionar “No” si no se desea poner
a cero el aviso de repostaje realizado.
ADVERTENCIA Un nivel de aceite
del motor insuficiente, por no haber
rellenado, podría inhibir el
funcionamiento normal del vehículo y
bloquearlo.
60F0Y0659C
50
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

TRIP COMPUTER
El "Trip computer" permite visualizar,
con la llave de contacto en posición
MAR, los valores relativos al estado de
funcionamiento del vehículo.
El Trip computer está compuesto por:
Info instantáneas(excepto en
las versiones GLP y Natural Power):
muestra los valores de “Autonomía” y
“Consumo instantáneo”
“Trip A”muestra los siguientes
valores: “Distancia recorrida”, “Tiempo
viaje”, “Consumo medio” y “Velocidad
media”
“Trip B”muestra los siguientes
valores: “Distancia recorrida”, “Tiempo
viaje”, “Consumo medio” y “Velocidad
media”.
El “Trip A” y el “Trip B” controlan las
“misiones competas” del vehículo
(viajes) de manera independiente. El
"Trip B" es una función excluible.
La “Autonomía” también se calcula y
visualiza con el vehículo parado y el
motor arrancado.Reset “Trip A” / “Trip B”
Ambas funciones pueden ponerse a
cero (reset - comienzo de un nuevo
viaje). Para realizar el reset de los
valores, pulsar y mantener pulsado el
botón OKdel volante (consultar el
apartado “Botones de mando”). Solo
se resetean los datos visualizados (“Trip
A” o “Trip B”).
Versiones GLP y Natural Power
En las versiones GLP y Natural Power
solo se visualizan los datos “Distancia
recorrida”, “Tiempo de viaje” y
“Velocidad media”.
NOTA Los valores "Autonomía" y
"Consumo instantáneo" no pueden
ponerse a cero.
51

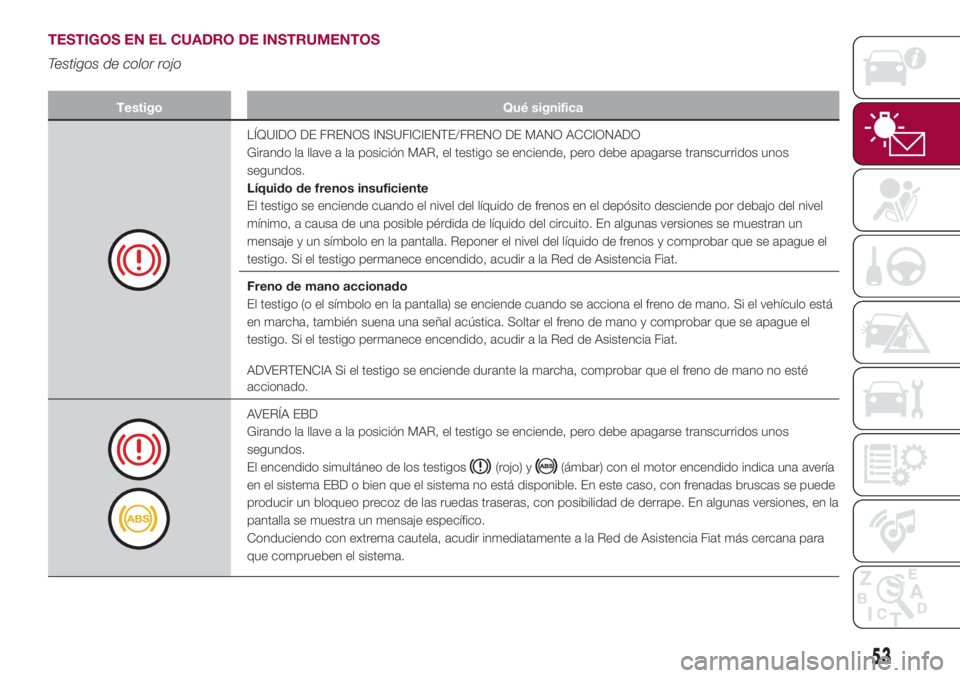

TESTIGOS Y MENSAJES
ADVERTENCIA El encendido del testigo está asociado a un mensaje específico o a una señal acústica cuando el cuadro de
instrumentos lo permite. Dichas indicaciones son sintéticas y preventivas y no deben considerarse exhaustivas o alternativas a
lo especificado en este Manual de Empleo y Cuidado, del que se recomienda siempre una atenta lectura. En caso de
señalización de avería, tomar siempre como referencia lo indicado en este capítulo.
ADVERTENCIA Los avisos de avería que muestra la pantalla están divididos en dos categorías: anomalías graves y anomalías
menos graves. Las anomalías graves se muestran en un “ciclo” de avisos que se repite durante un tiempo prolongado. Las
anomalías leves se visualizan en un “ciclo” de avisos durante un tiempo más limitado. El ciclo de visualización de las dos
categorías se puede interrumpir. El testigo del cuadro de instrumentos permanece encendido hasta que se elimine la causa del
mal funcionamiento.
