2018 FIAT 500L Manual de Empleo y Cuidado (in Spanish)

Testigos de color azul
Testigo Qué significa
LUCES DE CARRETERA
El testigo se enciende activando las luces de carretera.
63

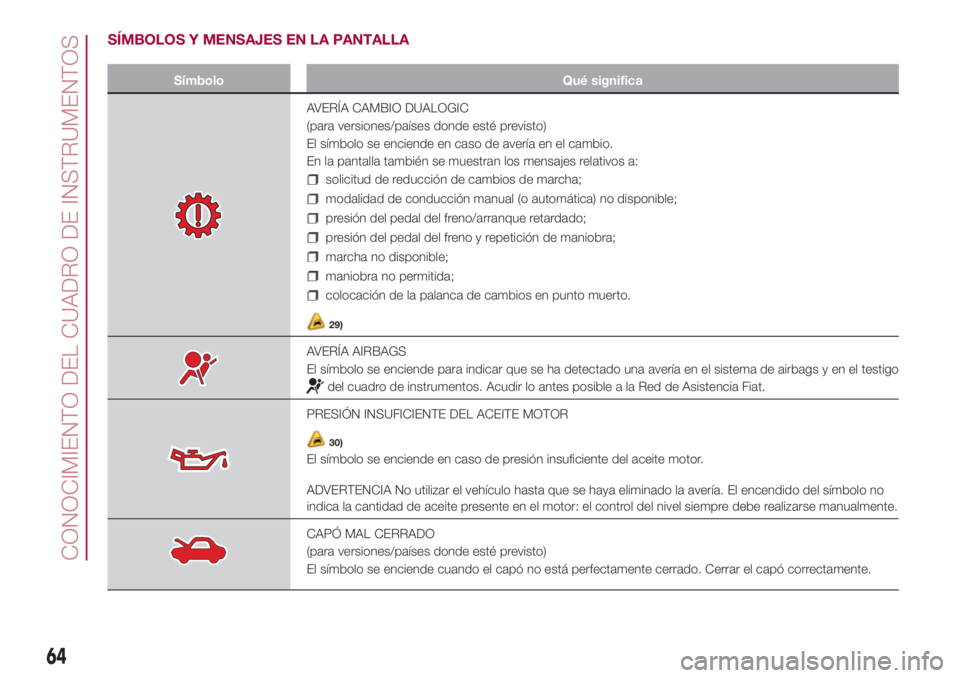

SÍMBOLOS Y MENSAJES EN LA PANTALLA
Símbolo Qué significa
AVERÍA CAMBIO DUALOGIC
(para versiones/países donde esté previsto)
El símbolo se enciende en caso de avería en el cambio.
En la pantalla también se muestran los mensajes relativos a:
solicitud de reducción de cambios de marcha;
modalidad de conducción manual (o automática) no disponible;
presión del pedal del freno/arranque retardado;
presión del pedal del freno y repetición de maniobra;
marcha no disponible;
maniobra no permitida;
colocación de la palanca de cambios en punto muerto.
29)
AVERÍA AIRBAGS
El símbolo se enciende para indicar que se ha detectado una avería en el sistema de airbags y en el testigo
del cuadro de instrumentos. Acudir lo antes posible a la Red de Asistencia Fiat.
PRESIÓN INSUFICIENTE DEL ACEITE MOTOR
30)
El símbolo se enciende en caso de presión insuficiente del aceite motor.
ADVERTENCIA No utilizar el vehículo hasta que se haya eliminado la avería. El encendido del símbolo no
indica la cantidad de aceite presente en el motor: el control del nivel siempre debe realizarse manualmente.
CAPÓ MAL CERRADO
(para versiones/países donde esté previsto)
El símbolo se enciende cuando el capó no está perfectamente cerrado. Cerrar el capó correctamente.
64
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Símbolo Qué significa

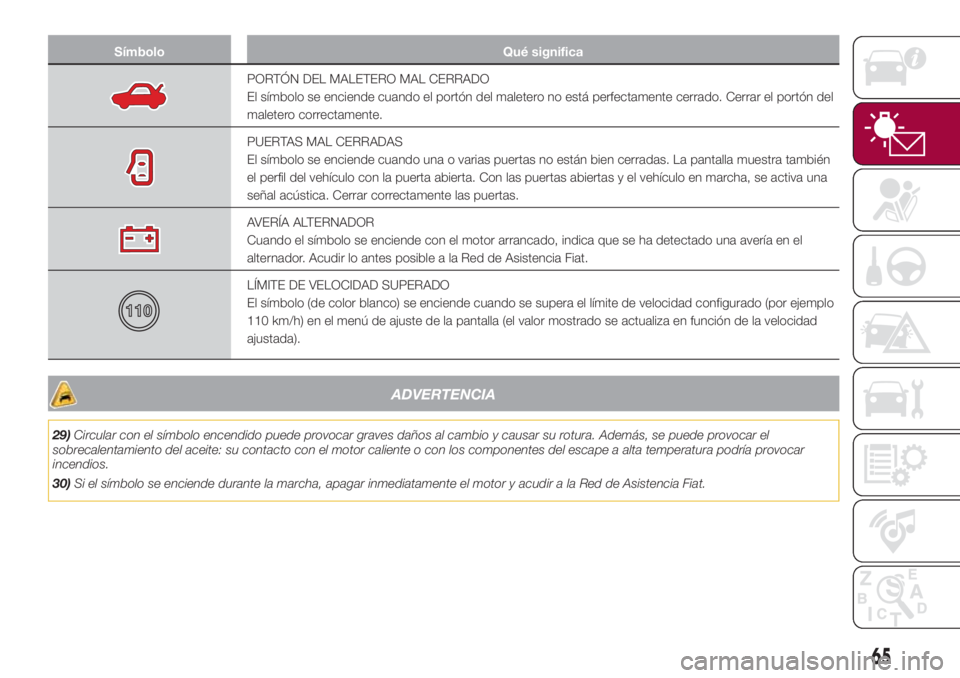

PORTÓN DEL MALETERO MAL CERRADO
El símbolo se enciende cuando el portón del maletero no está perfectamente cerrado. Cerrar el portón del
maletero correctamente.
PUERTAS MAL CERRADAS
El símbolo se enciende cuando una o varias puertas no están bien cerradas. La pantalla muestra también
el perfil del vehículo con la puerta abierta. Con las puertas abiertas y el vehículo en marcha, se activa una
señal acústica. Cerrar correctamente las puertas.
AVERÍA ALTERNADOR
Cuando el símbolo se enciende con el motor arrancado, indica que se ha detectado una avería en el
alternador. Acudir lo antes posible a la Red de Asistencia Fiat.
LÍMITE DE VELOCIDAD SUPERADO
El símbolo (de color blanco) se enciende cuando se supera el límite de velocidad configurado (por ejemplo
110 km/h) en el menú de ajuste de la pantalla (el valor mostrado se actualiza en función de la velocidad
ajustada).
ADVERTENCIA
29)Circular con el símbolo encendido puede provocar graves daños al cambio y causar su rotura. Además, se puede provocar el
sobrecalentamiento del aceite: su contacto con el motor caliente o con los componentes del escape a alta temperatura podría provocar
incendios.
30)Si el símbolo se enciende durante la marcha, apagar inmediatamente el motor y acudir a la Red de Asistencia Fiat.
65

Símbolo Qué significa

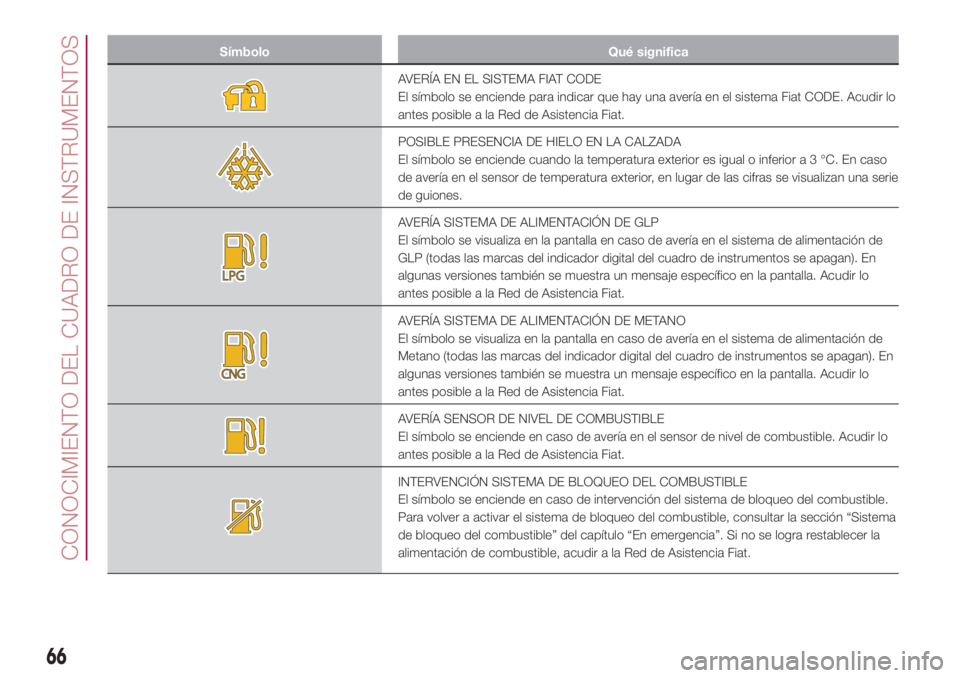

AVERÍA EN EL SISTEMA FIAT CODE
El símbolo se enciende para indicar que hay una avería en el sistema Fiat CODE. Acudir lo
antes posible a la Red de Asistencia Fiat.
POSIBLE PRESENCIA DE HIELO EN LA CALZADA
El símbolo se enciende cuando la temperatura exterior es igual o inferior a 3 °C. En caso
de avería en el sensor de temperatura exterior, en lugar de las cifras se visualizan una serie
de guiones.
AVERÍA SISTEMA DE ALIMENTACIÓN DE GLP
El símbolo se visualiza en la pantalla en caso de avería en el sistema de alimentación de
GLP (todas las marcas del indicador digital del cuadro de instrumentos se apagan). En
algunas versiones también se muestra un mensaje específico en la pantalla. Acudir lo
antes posible a la Red de Asistencia Fiat.
AVERÍA SISTEMA DE ALIMENTACIÓN DE METANO
El símbolo se visualiza en la pantalla en caso de avería en el sistema de alimentación de
Metano (todas las marcas del indicador digital del cuadro de instrumentos se apagan). En
algunas versiones también se muestra un mensaje específico en la pantalla. Acudir lo
antes posible a la Red de Asistencia Fiat.
AVERÍA SENSOR DE NIVEL DE COMBUSTIBLE
El símbolo se enciende en caso de avería en el sensor de nivel de combustible. Acudir lo
antes posible a la Red de Asistencia Fiat.
INTERVENCIÓN SISTEMA DE BLOQUEO DEL COMBUSTIBLE
El símbolo se enciende en caso de intervención del sistema de bloqueo del combustible.
Para volver a activar el sistema de bloqueo del combustible, consultar la sección “Sistema
de bloqueo del combustible” del capítulo “En emergencia”. Si no se logra restablecer la
alimentación de combustible, acudir a la Red de Asistencia Fiat.
66
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Símbolo Qué significa

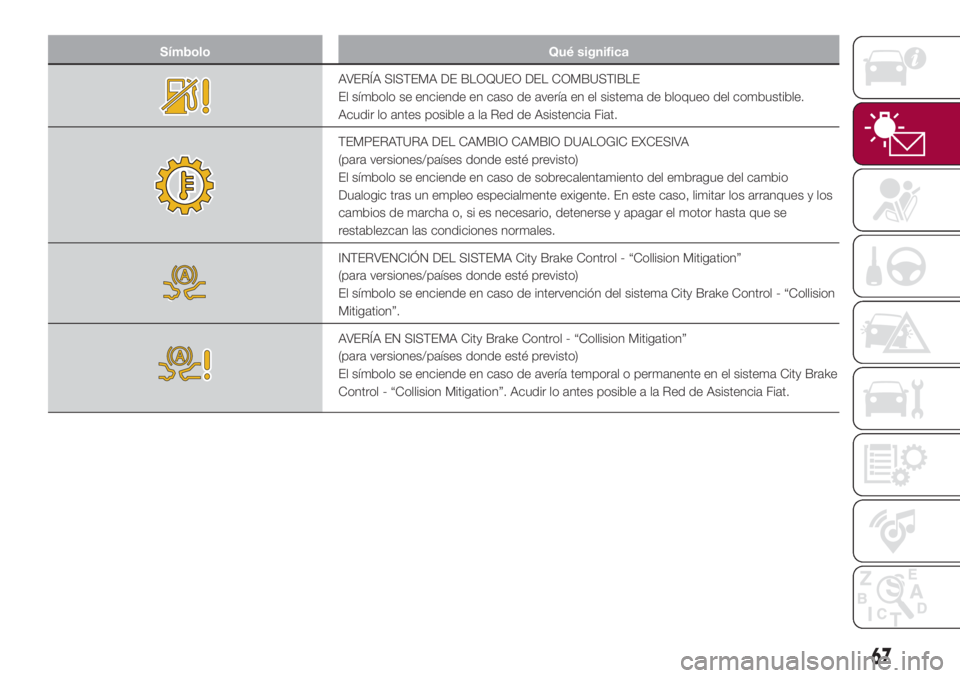

AVERÍA SISTEMA DE BLOQUEO DEL COMBUSTIBLE
El símbolo se enciende en caso de avería en el sistema de bloqueo del combustible.
Acudir lo antes posible a la Red de Asistencia Fiat.
TEMPERATURA DEL CAMBIO CAMBIO DUALOGIC EXCESIVA
(para versiones/países donde esté previsto)
El símbolo se enciende en caso de sobrecalentamiento del embrague del cambio
Dualogic tras un empleo especialmente exigente. En este caso, limitar los arranques y los
cambios de marcha o, si es necesario, detenerse y apagar el motor hasta que se
restablezcan las condiciones normales.
INTERVENCIÓN DEL SISTEMA City Brake Control - “Collision Mitigation”
(para versiones/países donde esté previsto)
El símbolo se enciende en caso de intervención del sistema City Brake Control - “Collision
Mitigation”.
AVERÍA EN SISTEMA City Brake Control - “Collision Mitigation”
(para versiones/países donde esté previsto)
El símbolo se enciende en caso de avería temporal o permanente en el sistema City Brake
Control - “Collision Mitigation”. Acudir lo antes posible a la Red de Asistencia Fiat.
67

Símbolo Qué significa

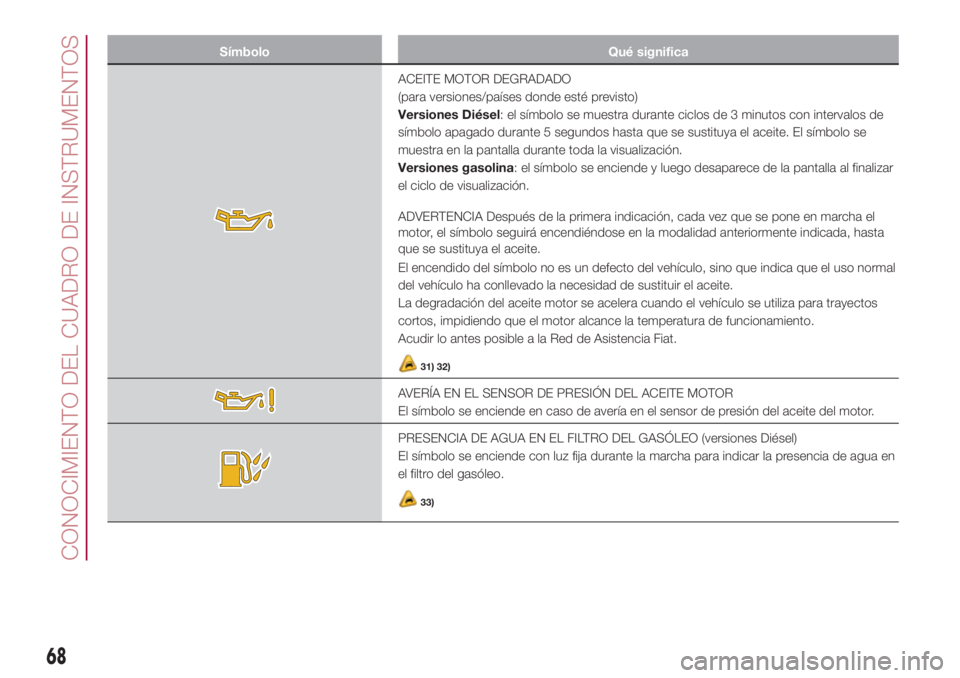

ACEITE MOTOR DEGRADADO
(para versiones/países donde esté previsto)
Versiones Diésel: el símbolo se muestra durante ciclos de 3 minutos con intervalos de
símbolo apagado durante 5 segundos hasta que se sustituya el aceite. El símbolo se
muestra en la pantalla durante toda la visualización.
Versiones gasolina: el símbolo se enciende y luego desaparece de la pantalla al finalizar
el ciclo de visualización.
ADVERTENCIA Después de la primera indicación, cada vez que se pone en marcha el
motor, el símbolo seguirá encendiéndose en la modalidad anteriormente indicada, hasta
que se sustituya el aceite.
El encendido del símbolo no es un defecto del vehículo, sino que indica que el uso normal
del vehículo ha conllevado la necesidad de sustituir el aceite.
La degradación del aceite motor se acelera cuando el vehículo se utiliza para trayectos
cortos, impidiendo que el motor alcance la temperatura de funcionamiento.
Acudir lo antes posible a la Red de Asistencia Fiat.
31) 32)
AVERÍA EN EL SENSOR DE PRESIÓN DEL ACEITE MOTOR
El símbolo se enciende en caso de avería en el sensor de presión del aceite del motor.
PRESENCIA DE AGUA EN EL FILTRO DEL GASÓLEO (versiones Diésel)
El símbolo se enciende con luz fija durante la marcha para indicar la presencia de agua en
el filtro del gasóleo.
33)
68
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Símbolo Qué significa

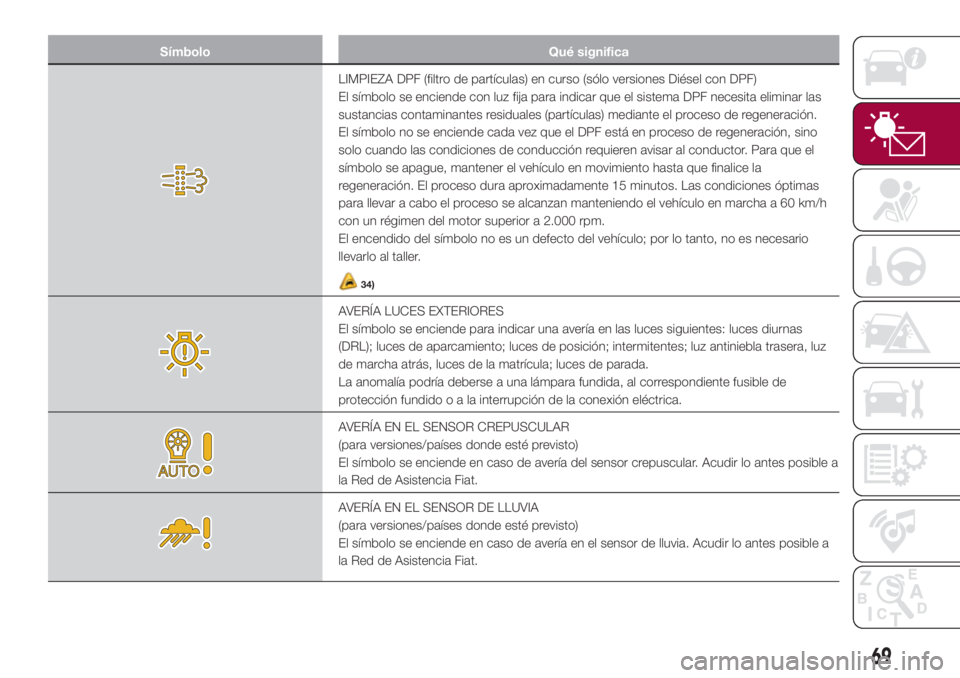

LIMPIEZA DPF (filtro de partículas) en curso (sólo versiones Diésel con DPF)
El símbolo se enciende con luz fija para indicar que el sistema DPF necesita eliminar las
sustancias contaminantes residuales (partículas) mediante el proceso de regeneración.
El símbolo no se enciende cada vez que el DPF está en proceso de regeneración, sino
solo cuando las condiciones de conducción requieren avisar al conductor. Para que el
símbolo se apague, mantener el vehículo en movimiento hasta que finalice la
regeneración. El proceso dura aproximadamente 15 minutos. Las condiciones óptimas
para llevar a cabo el proceso se alcanzan manteniendo el vehículo en marcha a 60 km/h
con un régimen del motor superior a 2.000 rpm.
El encendido del símbolo no es un defecto del vehículo; por lo tanto, no es necesario
llevarlo al taller.
34)
AVERÍA LUCES EXTERIORES
El símbolo se enciende para indicar una avería en las luces siguientes: luces diurnas
(DRL); luces de aparcamiento; luces de posición; intermitentes; luz antiniebla trasera, luz
de marcha atrás, luces de la matrícula; luces de parada.
La anomalía podría deberse a una lámpara fundida, al correspondiente fusible de
protección fundidooalainterrupción de la conexión eléctrica.
AVERÍA EN EL SENSOR CREPUSCULAR
(para versiones/países donde esté previsto)
El símbolo se enciende en caso de avería del sensor crepuscular. Acudir lo antes posible a
la Red de Asistencia Fiat.
AVERÍA EN EL SENSOR DE LLUVIA
(para versiones/países donde esté previsto)
El símbolo se enciende en caso de avería en el sensor de lluvia. Acudir lo antes posible a
la Red de Asistencia Fiat.
69

Símbolo Qué significa

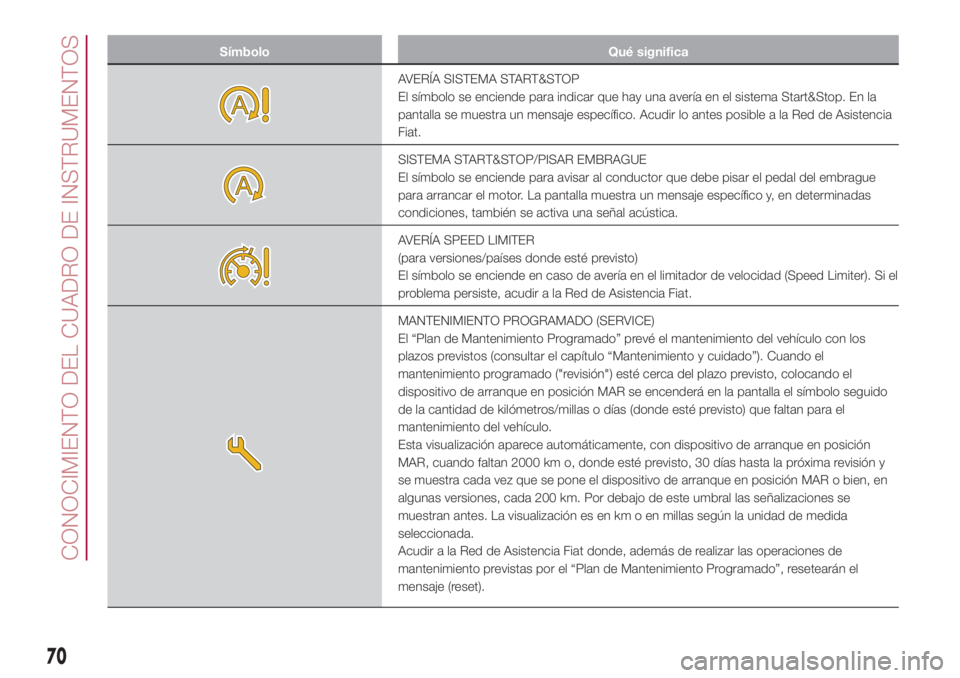

AVERÍA SISTEMA START&STOP
El símbolo se enciende para indicar que hay una avería en el sistema Start&Stop. En la
pantalla se muestra un mensaje específico. Acudir lo antes posible a la Red de Asistencia
Fiat.
SISTEMA START&STOP/PISAR EMBRAGUE
El símbolo se enciende para avisar al conductor que debe pisar el pedal del embrague
para arrancar el motor. La pantalla muestra un mensaje específico y, en determinadas
condiciones, también se activa una señal acústica.
AVERÍA SPEED LIMITER
(para versiones/países donde esté previsto)
El símbolo se enciende en caso de avería en el limitador de velocidad (Speed Limiter). Si el
problema persiste, acudir a la Red de Asistencia Fiat.
MANTENIMIENTO PROGRAMADO (SERVICE)
El “Plan de Mantenimiento Programado” prevé el mantenimiento del vehículo con los
plazos previstos (consultar el capítulo “Mantenimiento y cuidado”). Cuando el
mantenimiento programado ("revisión") esté cerca del plazo previsto, colocando el
dispositivo de arranque en posición MAR se encenderá en la pantalla el símbolo seguido
de la cantidad de kilómetros/millas o días (donde esté previsto) que faltan para el
mantenimiento del vehículo.
Esta visualización aparece automáticamente, con dispositivo de arranque en posición
MAR, cuando faltan 2000 km o, donde esté previsto, 30 días hasta la próxima revisión y
se muestra cada vez que se pone el dispositivo de arranque en posición MAR o bien, en
algunas versiones, cada 200 km. Por debajo de este umbral las señalizaciones se
muestran antes. La visualización es en km o en millas según la unidad de medida
seleccionada.
Acudir a la Red de Asistencia Fiat donde, además de realizar las operaciones de
mantenimiento previstas por el “Plan de Mantenimiento Programado”, resetearán el
mensaje (reset).
70
