2018 FIAT 500L Manual de Empleo y Cuidado (in Spanish)

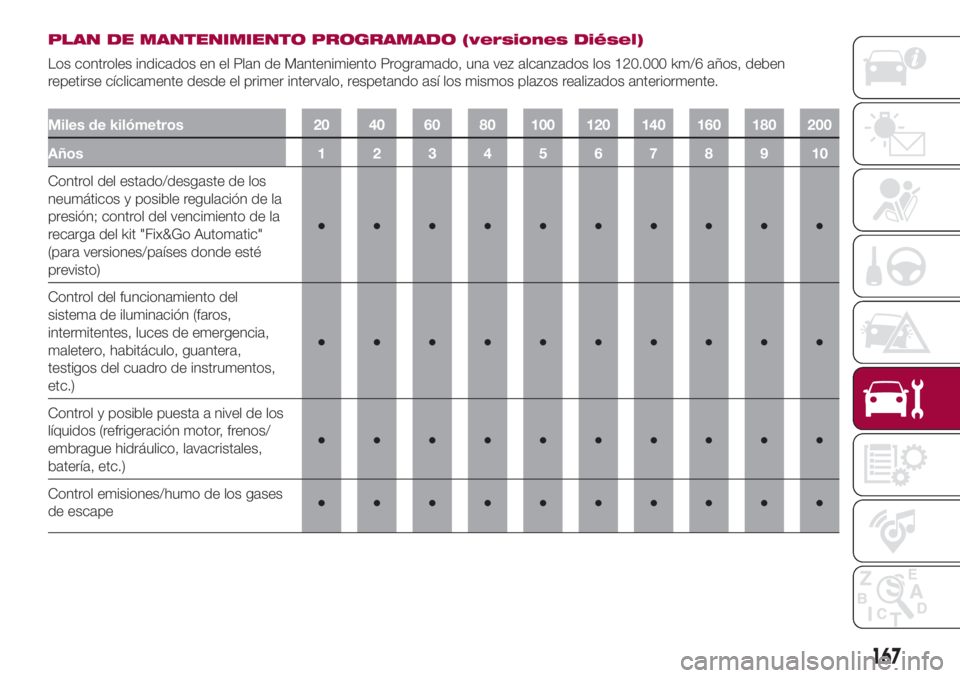

PLAN DE MANTENIMIENTO PROGRAMADO (versiones Diésel)
Los controles indicados en el Plan de Mantenimiento Programado, una vez alcanzados los 120.000 km/6 años, deben
repetirse cíclicamente desde el primer intervalo, respetando así los mismos plazos realizados anteriormente.
Miles de kilómetros 20 40 60 80 100 120 140 160 180 200
Años12345678910
Control del estado/desgaste de los
neumáticos y posible regulación de la
presión; control del vencimiento de la
recarga del kit "Fix&Go Automatic"
(para versiones/países donde esté
previsto)●●●●●●●●●●
Control del funcionamiento del
sistema de iluminación (faros,
intermitentes, luces de emergencia,
maletero, habitáculo, guantera,
testigos del cuadro de instrumentos,
etc.)●●●●●●●●●●
Control y posible puesta a nivel de los
líquidos (refrigeración motor, frenos/
embrague hidráulico, lavacristales,
batería, etc.)●●●●●●●●●●
Control emisiones/humo de los gases
de escape●●●●●●●●●●
167

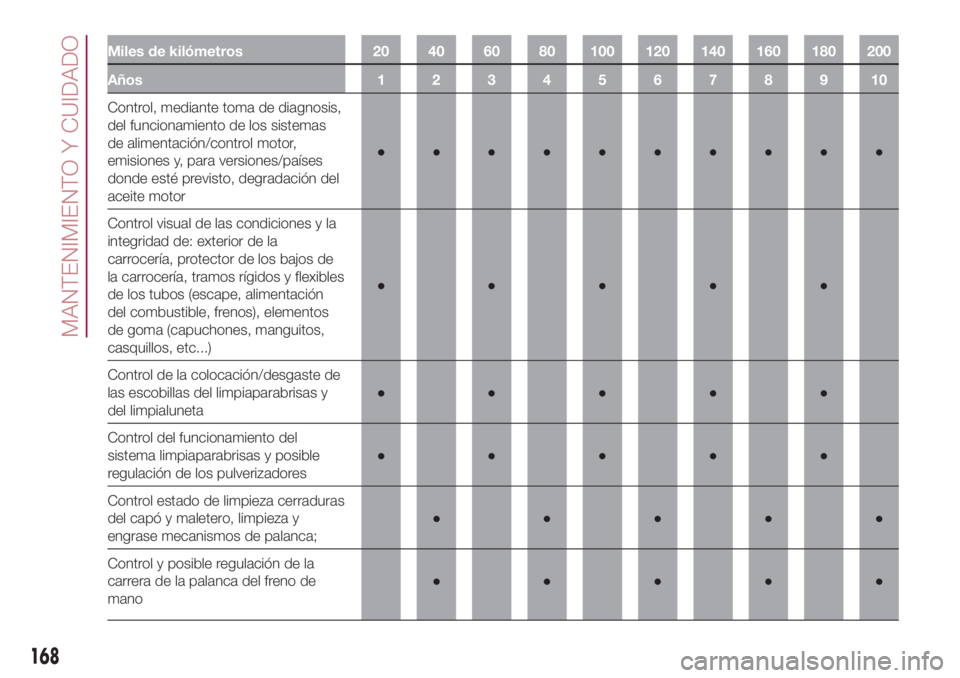

Miles de kilómetros 20 40 60 80 100 120 140 160 180 200
Años12345678910
Control, mediante toma de diagnosis,
del funcionamiento de los sistemas
de alimentación/control motor,
emisiones y, para versiones/países
donde esté previsto, degradación del
aceite motor●●●●●●●●●●
Control visual de las condiciones y la
integridad de: exterior de la
carrocería, protector de los bajos de
la carrocería, tramos rígidos y flexibles
de los tubos (escape, alimentación
del combustible, frenos), elementos
de goma (capuchones, manguitos,
casquillos, etc...)●●●●●
Control de la colocación/desgaste de
las escobillas del limpiaparabrisas y
del limpialuneta●●●●●
Control del funcionamiento del
sistema limpiaparabrisas y posible
regulación de los pulverizadores●●●●●
Control estado de limpieza cerraduras
del capó y maletero, limpieza y
engrase mecanismos de palanca;●●●●●
Control y posible regulación de la
carrera de la palanca del freno de
mano●●●●●
168
MANTENIMIENTO Y CUIDADO

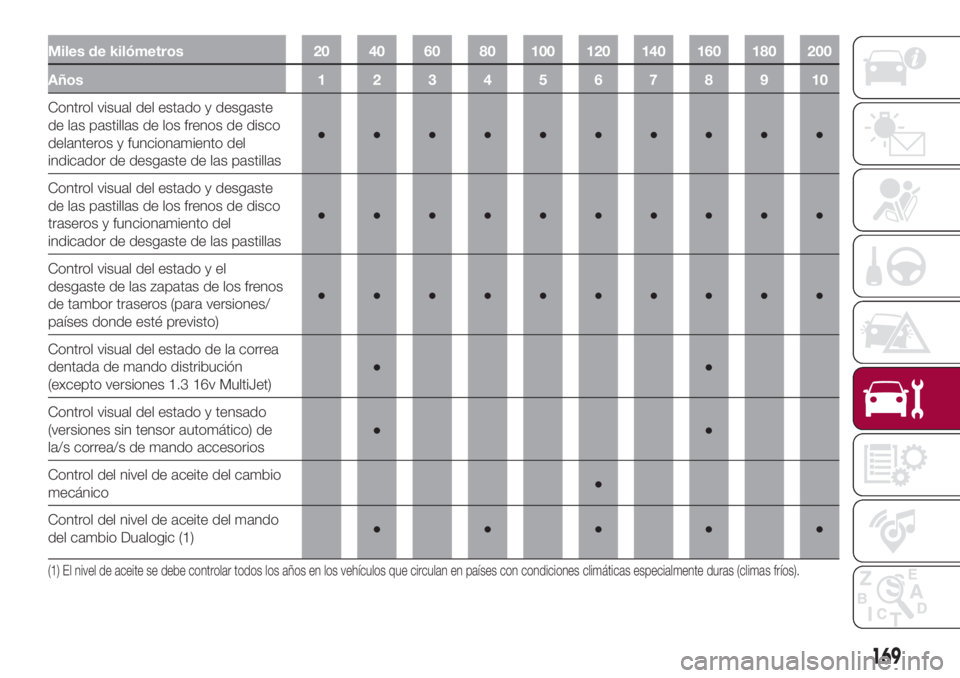

Miles de kilómetros 20 40 60 80 100 120 140 160 180 200
Años12345678910
Control visual del estado y desgaste
de las pastillas de los frenos de disco
delanteros y funcionamiento del
indicador de desgaste de las pastillas●●●●●●●●●●
Control visual del estado y desgaste
de las pastillas de los frenos de disco
traseros y funcionamiento del
indicador de desgaste de las pastillas●●●●●●●●●●
Control visual del estado y el
desgaste de las zapatas de los frenos
de tambor traseros (para versiones/
países donde esté previsto)●●●●●●●●●●
Control visual del estado de la correa
dentada de mando distribución
(excepto versiones 1.3 16v MultiJet)●●
Control visual del estado y tensado
(versiones sin tensor automático) de
la/s correa/s de mando accesorios●●
Control del nivel de aceite del cambio
mecánico●
Control del nivel de aceite del mando
del cambio Dualogic (1)●●●●●
(1) El nivel de aceite se debe controlar todos los años en los vehículos que circulan en países con condiciones climáticas especialmente duras (climasfríos).
169

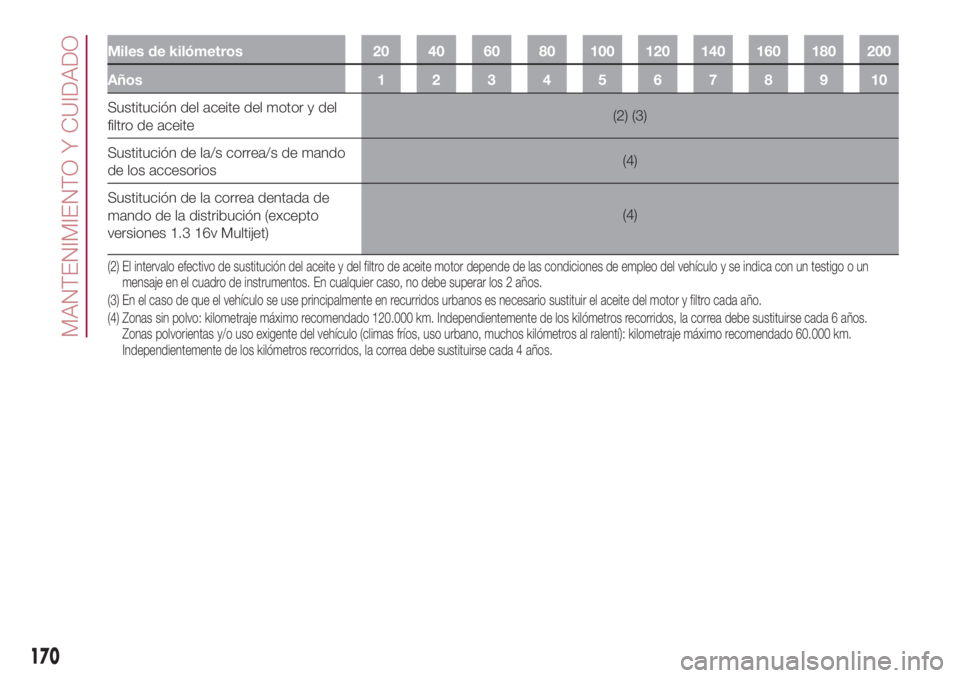

Miles de kilómetros 20 40 60 80 100 120 140 160 180 200
Años12345678910
Sustitución del aceite del motor y del
filtro de aceite(2) (3)
Sustitución de la/s correa/s de mando
de los accesorios(4)
Sustitución de la correa dentada de
mando de la distribución (excepto
versiones 1.3 16v Multijet)(4)
(2) El intervalo efectivo de sustitución del aceite y del filtro de aceite motor depende de las condiciones de empleo del vehículo y se indica con un testigo o un
mensaje en el cuadro de instrumentos. En cualquier caso, no debe superar los 2 años.
(3) En el caso de que el vehículo se use principalmente en recurridos urbanos es necesario sustituir el aceite del motor y filtro cada año.
(4) Zonas sin polvo: kilometraje máximo recomendado 120.000 km. Independientemente de los kilómetros recorridos, la correa debe sustituirse cada 6años.
Zonas polvorientas y/o uso exigente del vehículo (climas fríos, uso urbano, muchos kilómetros al ralentí): kilometraje máximo recomendado 60.000 km.
Independientemente de los kilómetros recorridos, la correa debe sustituirse cada 4 años.
170
MANTENIMIENTO Y CUIDADO

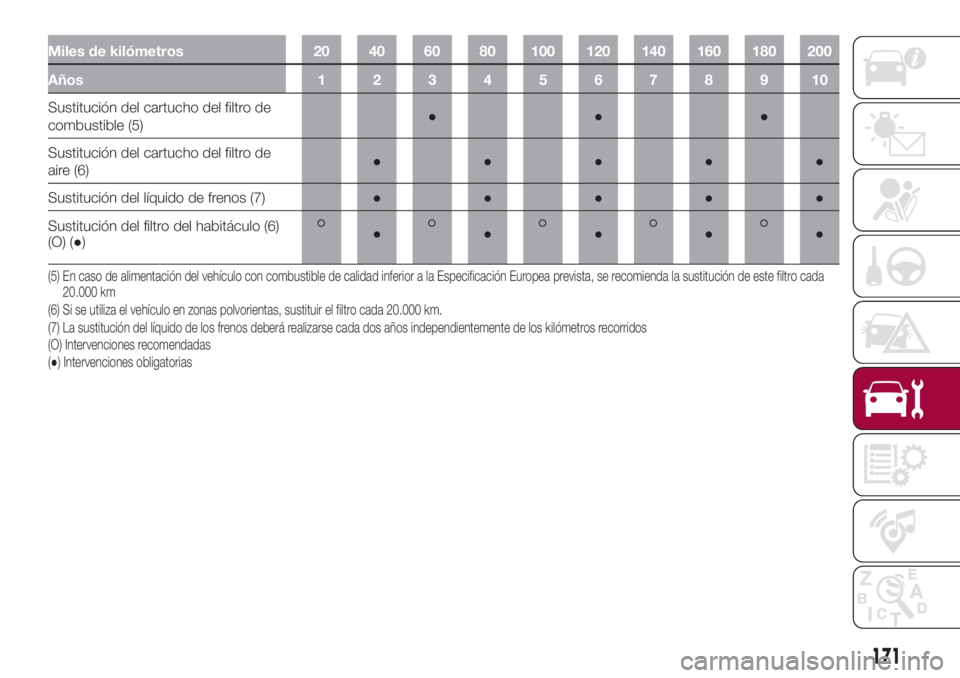

Miles de kilómetros 20 40 60 80 100 120 140 160 180 200
Años12345678910
Sustitución del cartucho del filtro de
combustible (5)●●●
Sustitución del cartucho del filtro de
aire (6)●●●●●
Sustitución del líquido de frenos (7)●●●●●
Sustitución del filtro del habitáculo (6)
(O) (●)
●●●●●
(5) En caso de alimentación del vehículo con combustible de calidad inferior a la Especificación Europea prevista, se recomienda la sustitución de este filtro cada
20.000 km
(6) Si se utiliza el vehículo en zonas polvorientas, sustituir el filtro cada 20.000 km.
(7) La sustitución del líquido de los frenos deberá realizarse cada dos años independientemente de los kilómetros recorridos
(O) Intervenciones recomendadas
(●) Intervenciones obligatorias
171

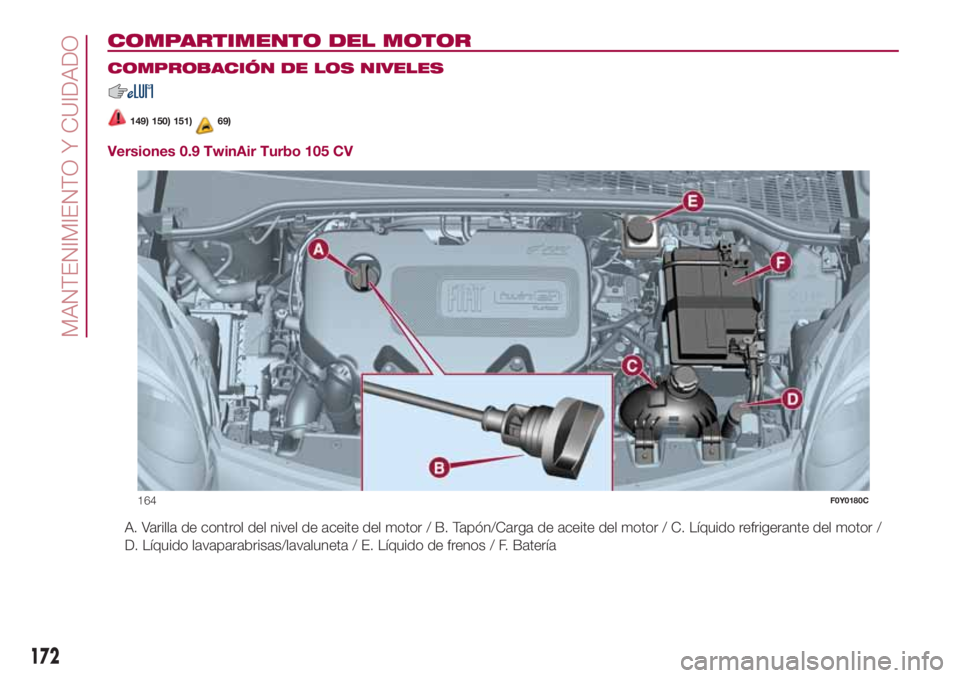

COMPARTIMENTO DEL MOTOR.
COMPROBACIÓN DE LOS NIVELES
149) 150) 151)69)
Versiones 0.9 TwinAir Turbo 105 CV
A. Varilla de control del nivel de aceite del motor / B. Tapón/Carga de aceite del motor / C. Líquido refrigerante del motor /
D. Líquido lavaparabrisas/lavaluneta / E. Líquido de frenos / F. Batería
164F0Y0180C
172
MANTENIMIENTO Y CUIDADO

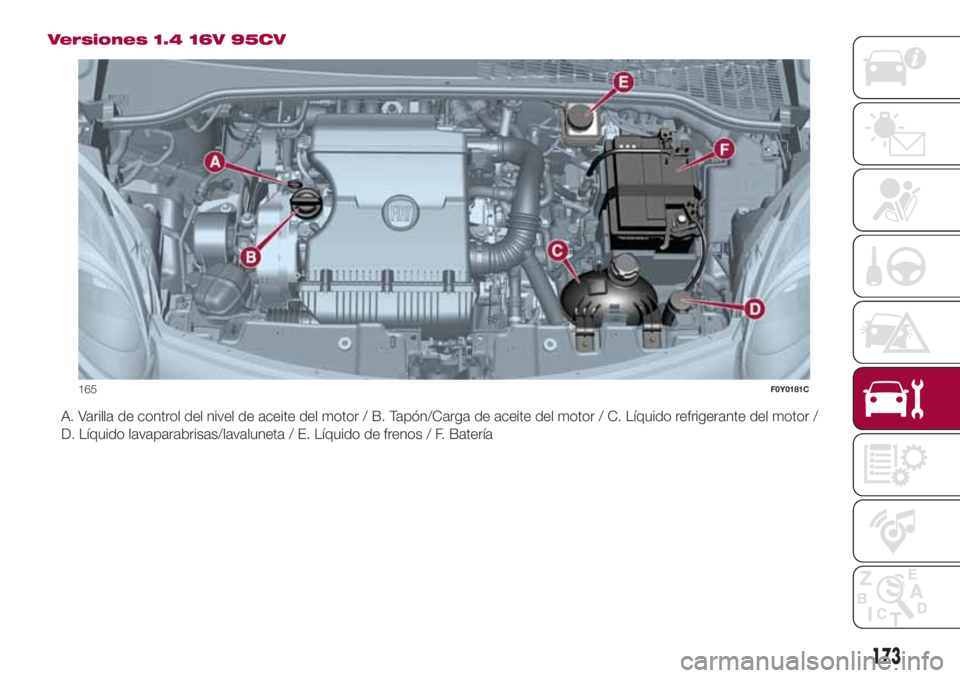

Versiones 1.4 16V 95CV
A. Varilla de control del nivel de aceite del motor / B. Tapón/Carga de aceite del motor / C. Líquido refrigerante del motor /
D. Líquido lavaparabrisas/lavaluneta / E. Líquido de frenos / F. Batería
165F0Y0181C
173

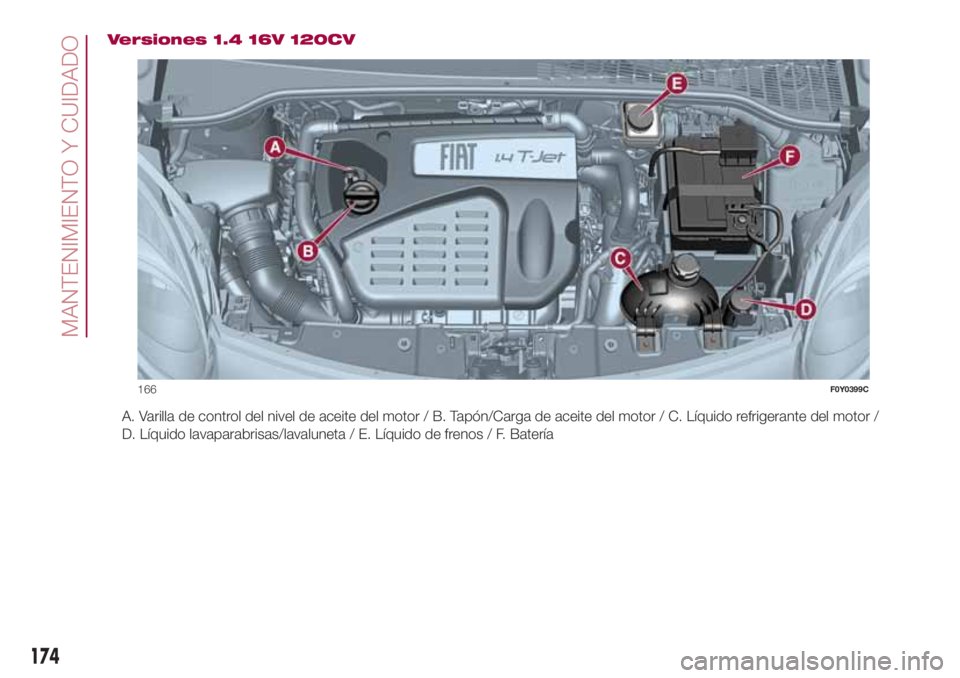

Versiones 1.4 16V 120CV
A. Varilla de control del nivel de aceite del motor / B. Tapón/Carga de aceite del motor / C. Líquido refrigerante del motor /
D. Líquido lavaparabrisas/lavaluneta / E. Líquido de frenos / F. Batería
166F0Y0399C
174
MANTENIMIENTO Y CUIDADO
