2018 FIAT 500 Drift- och underhållshandbok (in Swedish)

135
TYPER AV LAMPOR
LamporTypEffekt
Helljus H7 55W
Halvljus H7 55W
Xenon-strålkastare med gasurladdning D1S 35W
Positionsljus/varselljus W21W / LL 5W / 21W
Främre körriktningsvisare PY24W / WY21W 21W
Främre körriktningsvisare (med Xenonlampor med gasurladdning) PY24W 24W
Körriktningsvisare på sidorna W5W 5W
Körriktningsvisare bak PY21W 21W
Bakre positionsljus/stoppljus P21/5W 10W
Backljus/Dimbakljus W16W 21W
Belysningsenhet C5W 5W
Belysningsenhet i bagageutrymmet W5W 5W
Nummerplåtsbelysning C5W 5W
Dimljus H3 55W
Extra stopp (tredje stoppljus) W5W 5W

I NÖDLÄGE
136

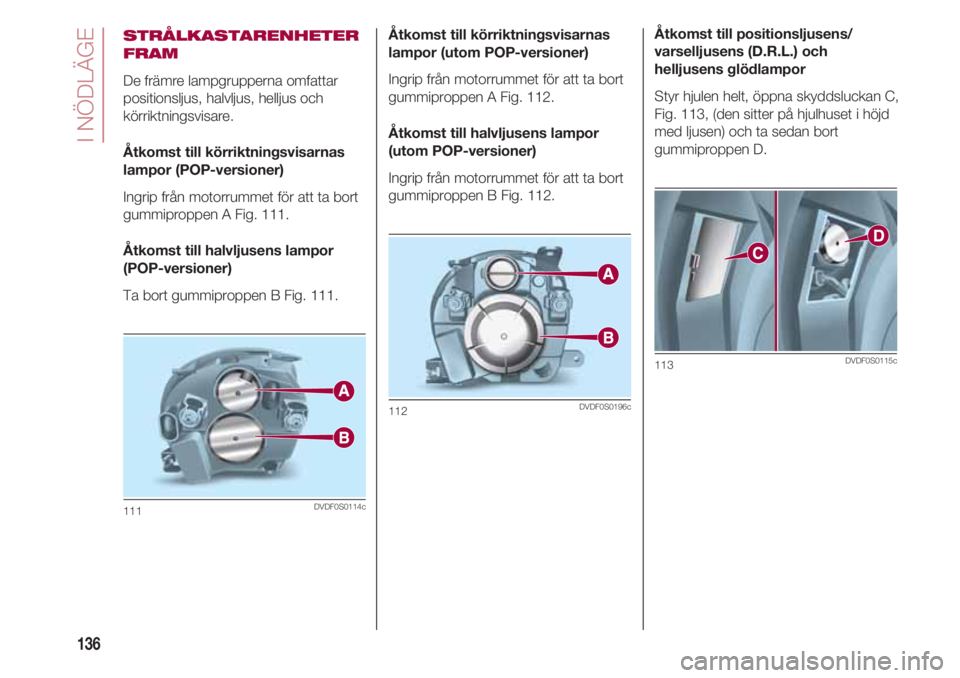

STRÅLKASTARENHETER
FRAM
De främre lampgrupperna omfattar
positionsljus, halvljus, helljus och
körriktningsvisare.
Åtkomst till körriktningsvisarnas
lampor (POP-versioner)
Ingrip från motorrummet för att ta bort
gummiproppen A Fig. 111.
Åtkomst till halvljusens lampor
(POP-versioner)
Ta bort gummiproppen B Fig. 111.
111DVDF0S0114c
Åtkomst till körriktningsvisarnas
lampor (utom POP-versioner)
Ingrip från motorrummet för att ta bort
gummiproppen A Fig. 112.
Åtkomst till halvljusens lampor
(utom POP-versioner)
Ingrip från motorrummet för att ta bort
gummiproppen B Fig. 112.
112DVDF0S0196c
Åtkomst till positionsljusens/
varselljusens (D.R.L.) och
helljusens glödlampor
Styr hjulen helt, öppna skyddsluckan C,
Fig. 113, (den sitter på hjulhuset i höjd
med ljusen) och ta sedan bort
gummiproppen D.
113DVDF0S0115c

137

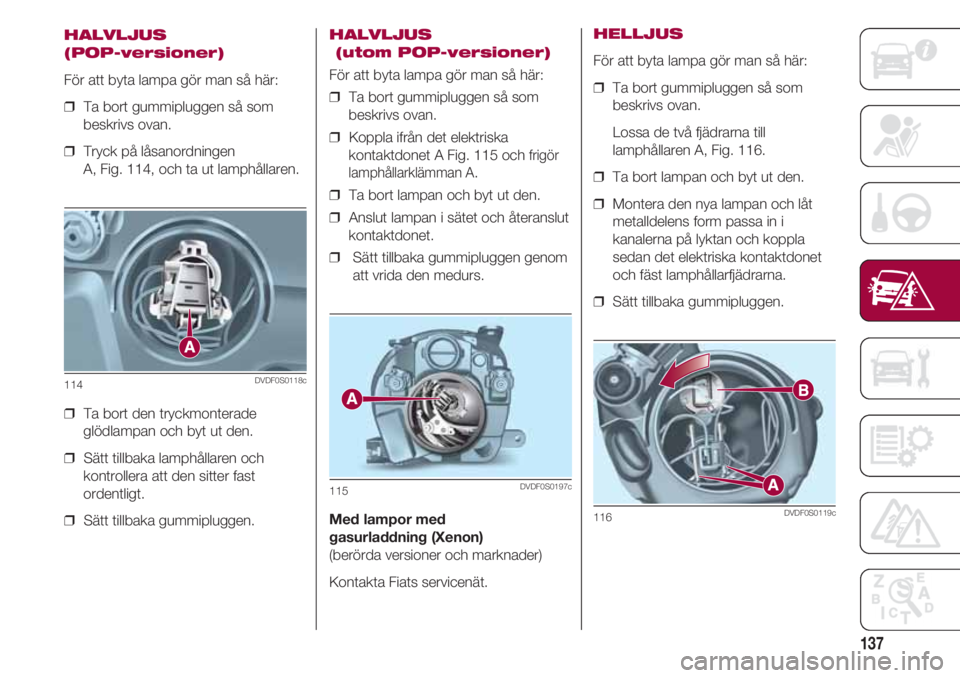

HALVLJUS
(POP-versioner)
För att byta lampa gör man så här:
❒ Ta bort gummipluggen så som
beskrivs ovan.
❒ Tryck på låsanordningen
A, Fig. 114, och ta ut lamphållaren.
❒ Ta bort den tryckmonterade
glödlampan och byt ut den.
❒ Sätt tillbaka lamphållaren och
kontrollera att den sitter fast
ordentligt.
❒ Sätt tillbaka gummipluggen.
114DVDF0S0118c
HALVLJUS
(utom POP-versioner)
För att byta lampa gör man så här:
❒ Ta bort gummipluggen så som
beskrivs ovan.
❒ Koppla ifrån det elektriska
kontaktdonet A Fig. 115 och
frigör
lamphållarklämman A.
❒ Ta bort lampan och byt ut den.
❒ Anslut lampan i sätet och återanslut
kontaktdonet.
❒ Sätt tillbaka gummipluggen genom
att vrida den medurs.
Med lampor med
gasurladdning (Xenon)
(berörda versioner och marknader)
Kontakta Fiats servicenät.
115DVDF0S0197c
HELLJUS
För att byta lampa gör man så här:
❒ Ta bort gummipluggen så som
beskrivs ovan.
Lossa de två fjädrarna till
lamphållaren A, Fig. 116.
❒ Ta bort lampan och byt ut den.
❒ Montera den nya lampan och låt
metalldelens form passa in i
kanalerna på lyktan och koppla
sedan det elektriska kontaktdonet
och fäst lamphållarfjädrarna.
❒ Sätt tillbaka gummipluggen.
116DVDF0S0119c

I NÖDLÄGE
138
POSITIONSLJUS /
VARSELLJUS
För att byta lampa gör man så här:
❒ Ta bort gummipluggen så som
beskrivs ovan.
❒ Vrid lamphållaren B, Fig. 116,
medurs och dra ut den.
❒ Ta bort den tryckmonterade
glödlampan och byt ut den.
❒ Sätt tillbaka lamphållaren B genom
att vrida den moturs och försäkra
dig om korrekt blockering.
❒ Sätt tillbaka gummipluggen.
KÖRRIKTNINGSVISARE
Fram (POP-versioner)
För att byta lampa gör man så här:
❒ Ta bort gummipluggen så som
beskrivs ovan.
❒ Vrid lamphållaren B, Fig. 117,
moturs och dra ut den.
❒ Ta bort den tryckmonterade
glödlampan och byt ut den.
❒ Sätt tillbaka lamphållaren A genom
att vrida den moturs och försäkra
dig om korrekt blockering.
❒ Sätt tillbaka gummipluggen.
117DVDF0S0116c
Fram (utom POP-versioner)
För att byta lampa gör man så här:
❒ Ta bort gummipluggen så som
beskrivs ovan.
❒ Vrid lamphållaren moturs och dra ut
den.
❒ Byt ut lampan och
lamphållarenheten.
❒ Sätt tillbaka lamphållaren på plats
A Fig. 118 genom att vrida den
medurs och försäkra dig om korrekt
blockering.
❒ Sätt tillbaka gummipluggen genom
att vrida den moturs.
118DVDF0S0198c

139

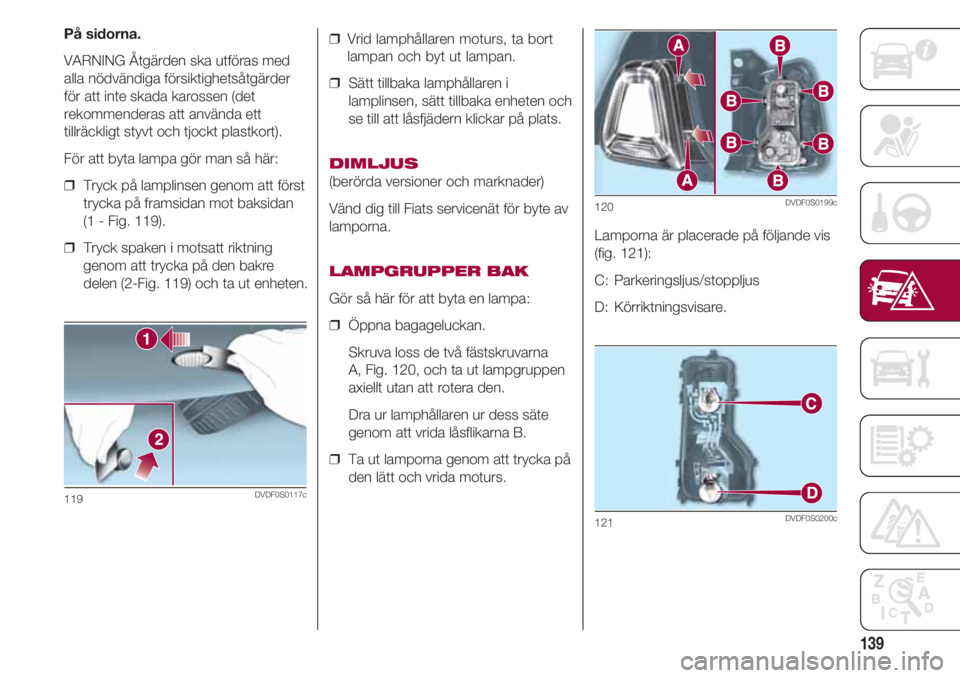

På sidorna.
VARNING Åtgärden ska utföras med
alla nödvändiga försiktighetsåtgärder
för att inte skada karossen (det
rekommenderas att använda ett
tillräckligt styvt och tjockt plastkort).
För att byta lampa gör man så här:
❒ Tryck på lamplinsen genom att först
trycka på framsidan mot baksidan
(1 - Fig. 119).
❒ Tryck spaken i motsatt riktning
genom att trycka på den bakre
delen (2-Fig. 119) och ta ut enheten.
119DVDF0S0117c
❒ Vrid lamphållaren moturs, ta bort
lampan och byt ut lampan.
❒ Sätt tillbaka lamphållaren i
lamplinsen, sätt tillbaka enheten och
se till att låsfjädern klickar på plats.
DIMLJUS
(berörda versioner och marknader)
Vänd dig till Fiats servicenät för byte av
lamporna.
LAMPGRUPPER BAK
Gör så här för att byta en lampa:
❒ Öppna bagageluckan.
Skruva loss de två fästskruvarna
A, Fig. 120, och ta ut lampgruppen
axiellt utan att rotera den.
Dra ur lamphållaren ur dess säte
genom att vrida låsflikarna B.
❒ Ta ut lamporna genom att trycka på
den lätt och vrida moturs.Lamporna är placerade på följande vis
(fig. 121):
C: Parkeringsljus/stoppljus
D: Körriktningsvisare.
120DVDF0S0199c
121DVDF0S0200c

I NÖDLÄGE
140

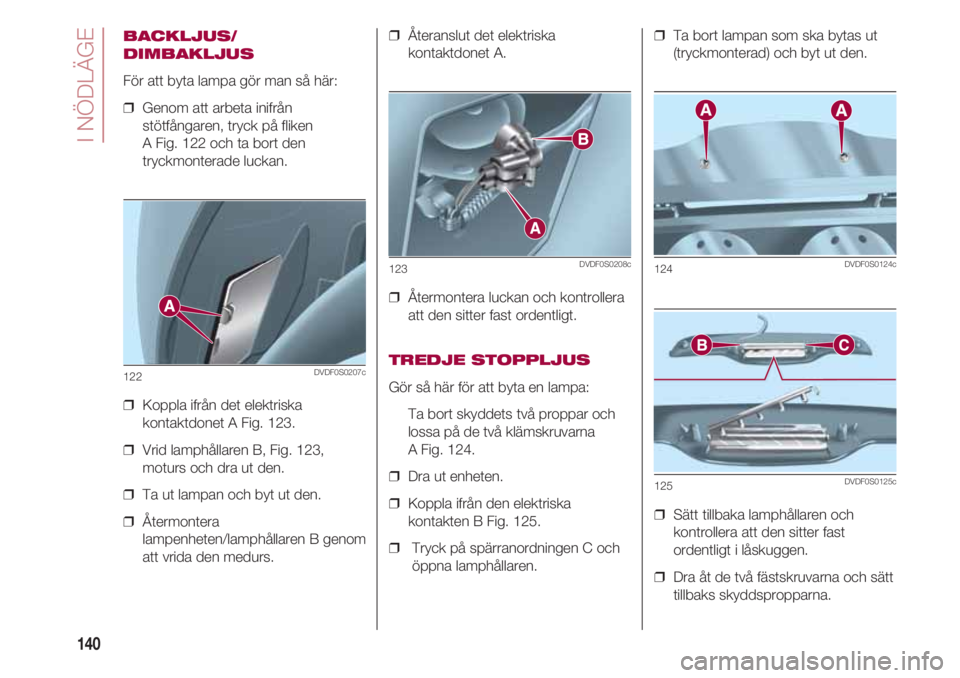

BACKLJUS/
DIMBAKLJUS
För att byta lampa gör man så här:
❒ Genom att arbeta inifrån
stötfångaren, tryck på fliken
A Fig. 122 och ta bort den
tryckmonterade luckan.
❒ Koppla ifrån det elektriska
kontaktdonet A Fig. 123.
❒ Vrid lamphållaren B, Fig. 123,
moturs och dra ut den.
❒ Ta ut lampan och byt ut den.
❒ Återmontera
lampenheten/lamphållaren B genom
att vrida den medurs.
122DVDF0S0207c
❒ Återanslut det elektriska
kontaktdonet A.
❒ Återmontera luckan och kontrollera
att den sitter fast ordentligt.
TREDJE STOPPLJUS
Gör så här för att byta en lampa:
Ta bort skyddets två proppar och
lossa på de två klämskruvarna
A Fig. 124.
❒ Dra ut enheten.
❒ Koppla ifrån den elektriska
kontakten B Fig. 125.
❒ Tryck på spärranordningen C och
öppna lamphållaren.
123DVDF0S0208c
❒ Ta bort lampan som ska bytas ut
(tryckmonterad) och byt ut den.
❒ Sätt tillbaka lamphållaren och
kontrollera att den sitter fast
ordentligt i låskuggen.
❒ Dra åt de två fästskruvarna och sätt
tillbaks skyddspropparna.
124DVDF0S0124c
125DVDF0S0125c

141

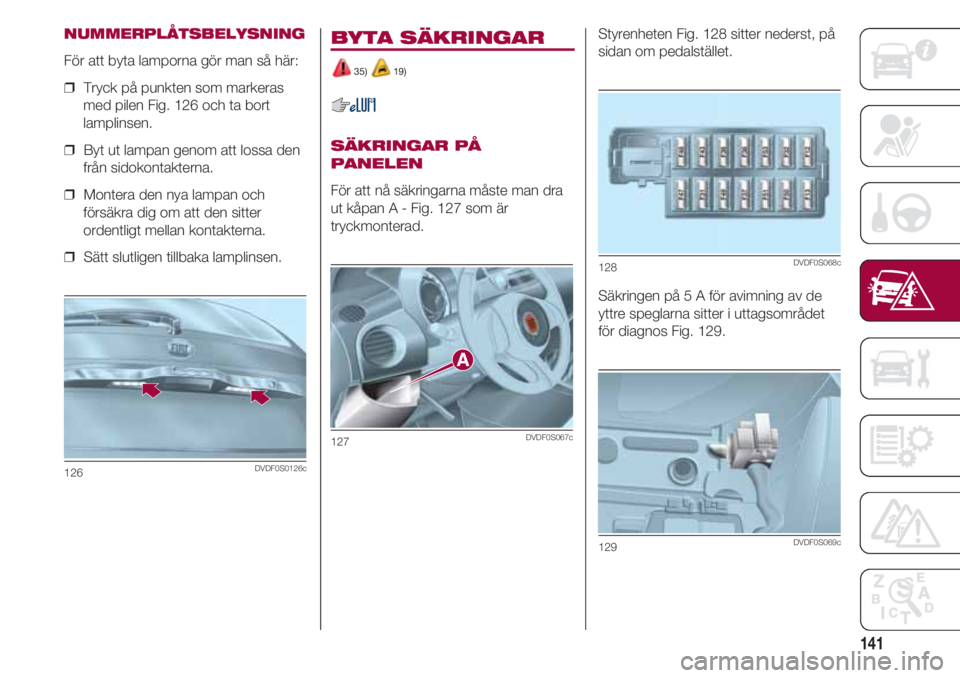

NUMMERPLÅTSBELYSNING
För att byta lamporna gör man så här:
❒ Tryck på punkten som markeras
med pilen Fig. 126 och ta bort
lamplinsen.
❒ Byt ut lampan genom att lossa den
från sidokontakterna.
❒ Montera den nya lampan och
försäkra dig om att den sitter
ordentligt mellan kontakterna.
❒ Sätt slutligen tillbaka lamplinsen.
126DVDF0S0126c
BYTA SÄKRINGAR
35) 19)
SÄKRINGAR PÅ
PANELEN
För att nå säkringarna måste man dra
ut kåpan A - Fig. 127 som är
tryckmonterad.
127DVDF0S067c
Styrenheten Fig. 128 sitter nederst, på
sidan om pedalstället.
Säkringen på 5 A för avimning av de
yttre speglarna sitter i uttagsområdet
för diagnos Fig. 129.
128DVDF0S068c
129DVDF0S069c

I NÖDLÄGE
142
SäkringAmpereBeskrivning
F13 5 •
Matning av vänster halvljus och styrenhet för strålkastarnas inställning
F36 15 Diagnosuttag, bilradio, klimatanläggning, EOBD
F37 5 Stoppljusens strömbrytare, nod för instrumentpanelen
F38 15 Centrallås dörrar
F43 15 Pump till vindrutespolare/bakrutespolare
F47 20 Fönsterhissen på förarsidan
F48 20 Fönsterhiss på passagerarsidan
F49 5 Parkeringssensorer, bakgrundsbelysta reglage, eldrivna speglar
F51 7,5 Klimatanläggning, stoppljus, koppling, soltak, eldrivna speglar
F53 5 Instrumentpanelens nod
•
Berörda versioner och marknader
STYRENHET I
MOTORRUMMET
Styrenheten sitter på höger sida i
motorrummet. Följ stegen nedan för
åtkomst till säkringarna:
❒ Tryck ner skruv A Fig. 130 helt.
❒ Vrid sakta skruven moturs tills du
möter motstånd (forcera inte
bortom gränsen).
❒ Släpp sakta upp skruven.
❒ Öppningen signaleras av att hela
skruvhuvudet kommer ut ur sätet.
❒ Ta bort kåpan B och låt den glida
upp fullständigt på sidoskenorna, så
som visas i figuren.
❒ Efter att ha bytt säkring,
återmontera locket och var noga
med att stänga det ordentligt.
130DVDF0S0201c
