55
Om du ska åka till ett annat land, måste
du skaffa dig information om den typ av
adapter som ska användas.
VARNING! Använd endast LPG-bränsle
till fordon.
OBSERVERA! Förvara
påfyllningsadaptern för LPG med
omsorg så att den inte skadas.

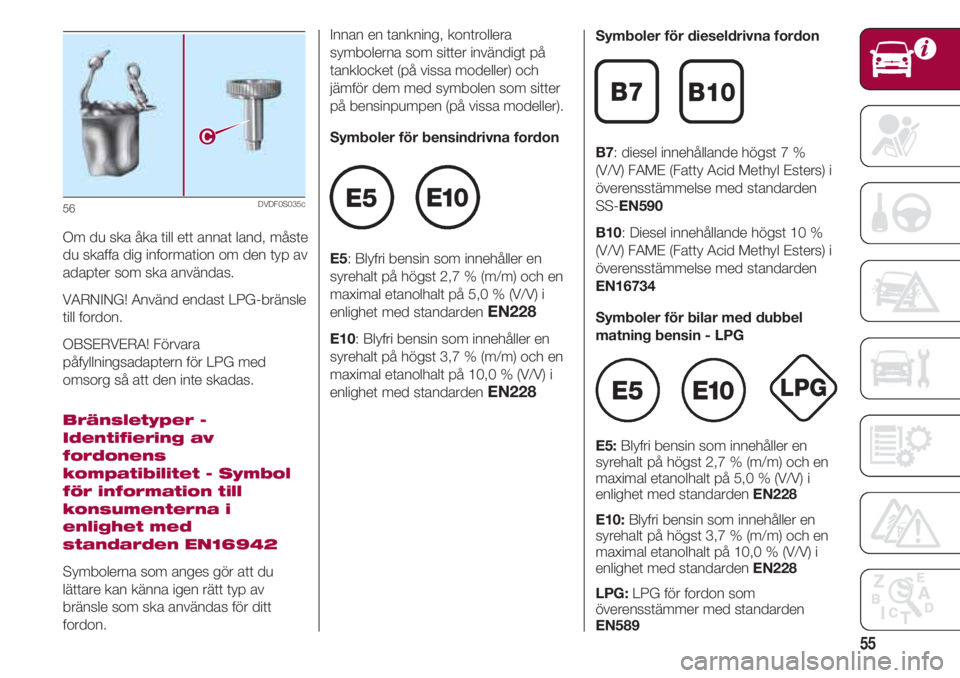

Bränsletyper -
Identifiering av
fordonens
kompatibilitet - Symbol
för information till
konsumenterna i
enlighet med
standarden EN16942
Symbolerna som anges gör att du
lättare kan känna igen rätt typ av
bränsle som ska användas för ditt
fordon.
56DVDF0S035c
Innan en tankning, kontrollera
symbolerna som sitter invändigt på
tanklocket (på vissa modeller) och
jämför dem med symbolen som sitter
på bensinpumpen (på vissa modeller).
Symboler för bensindrivna fordon
E5: Blyfri bensin som innehåller en
syrehalt på högst 2,7 % (m/m) och en
maximal etanolhalt på 5,0 % (V/V) i
enlighet med standarden
EN228
E10: Blyfri bensin som innehåller en
syrehalt på högst 3,7 % (m/m) och en
maximal etanolhalt på 10,0 % (V/V) i
enlighet med standarden
EN228
E5E10
Symboler för dieseldrivna fordon
B7: diesel innehållande högst 7 %
(V/V) FAME (Fatty Acid Methyl Esters) i
överensstämmelse med standarden
SS-EN590
B10: Diesel innehållande högst 10 %
(V/V) FAME (Fatty Acid Methyl Esters) i
överensstämmelse med standarden
EN16734
Symboler för bilar med dubbel
matning bensin - LPG
E5: Blyfri bensin som innehåller en
syrehalt på högst 2,7 % (m/m) och en
maximal etanolhalt på 5,0 % (V/V) i
enlighet med standarden EN228
E10:Blyfri bensin som innehåller en
syrehalt på högst 3,7 % (m/m) och en
maximal etanolhalt på 10,0 % (V/V) i
enlighet med standarden EN228
LPG:LPG för fordon som
överensstämmer med standarden
EN589
B7B10
LPGE5E10

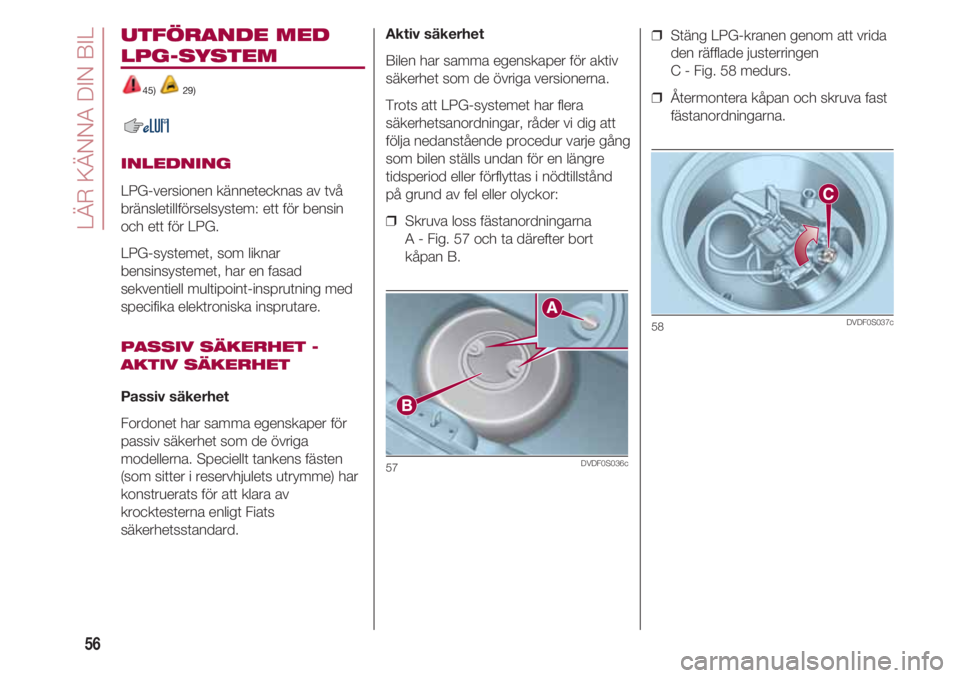

UTFÖRANDE MED
LPG-SYSTEM
45) 29)
INLEDNING
LPG-versionen kännetecknas av två
bränsletillförselsystem: ett för bensin
och ett för LPG.
LPG-systemet, som liknar
bensinsystemet, har en fasad
sekventiell multipoint-insprutning med
specifika elektroniska insprutare.
PASSIV SÄKERHET -
AKTIV SÄKERHET
Passiv säkerhet
Fordonet har samma egenskaper för
passiv säkerhet som de övriga
modellerna. Speciellt tankens fästen
(som sitter i reservhjulets utrymme) har
konstruerats för att klara av
krocktesterna enligt Fiats
säkerhetsstandard.
Aktiv säkerhet
Bilen har samma egenskaper för aktiv
säkerhet som de övriga versionerna.
Trots att LPG-systemet har flera
säkerhetsanordningar, råder vi dig att
följa nedanstående procedur varje gång
som bilen ställs undan för en längre
tidsperiod eller förflyttas i nödtillstånd
på grund av fel eller olyckor:
❒ Skruva loss fästanordningarna
A - Fig. 57 och ta därefter bort
kåpan B.
57DVDF0S036c
❒ Stäng LPG-kranen genom att vrida
den räfflade justerringen
C - Fig. 58 medurs.
❒ Återmontera kåpan och skruva fast
fästanordningarna.
58DVDF0S037c
LÄR KÄNNA DIN BIL
56

57
LPG-TANK
Bilen är försedd med en tank
A-Fig. 59 (under tryck) för
ackumulering av LPG-bränsle i flytande
tillstånd. Den sitter i utrymmet för
reservhjulet och har skyddats på
lämpligt vis.
Certifikat för LPG-tanken
LPG-tanken är certifierad enligt de
gällande bestämmelserna.
I Italien har tanken en varaktighet på 10
år från och med bilens
registreringsdatum. Om fordonet
registrerats i ett annat land, kan
varaktigheten och kontroll-
/inspektionsproceduren av LPG-tanken
variera beroende på de nationella
lagarna som gäller i det landet.
59DVDF0S039c
Hur som helst, när tiden som föreskrivs
av varje lands specifika lagliga
förordningar gått ut, ska den bytas ut
av Fiats servicenät.
På tanken, under enheten med flera
ventiler, finns tankens
identifikationsdata inpräglade:
❒ Uppgifter om det godkännande
landet och typgodkännandenumret.
❒ Typ av gas som den förutsetts för
(LPG).
❒ Namn på tankens tillverkare.
❒ Tankens testtryck (30 bar).
❒ Maximal påfyllningsprocent (80 %).
❒ Tankens mått.
❒ Tankens nominella rymd i liter.
❒ Tankens tillverkningsdatum
(månad/år).
❒ Tankens serienummer.VAL AV
BRÄNSLESYSTEM
BENSIN/LPG
Väljaren (bensin/LPG) befinner sig på
mittkonsolen Fig. 60 och omfattar:
❒ Med omställare bensin/LPG.
❒ B Indikatorn för LPG-mängden
består av fem lysdioder, varav fyra
är gröna och en orange för att
indikera reservtanken. Den
orangefärgade lysdioden tänds när
endast en grön lysdiod lyser.
❒ C lägesindikator för
bensinfunktionsläget: orange
lysdioden bredvid omställare A.
Denna funktion hanteras direkt från
LPG-styrenheten.
❒ D lägesindikator för
LPG-funktionsläget: grön lysdioden
bredvid omställare A.
Denna funktion hanteras direkt från
LPG-styrenheten.
VARNING Genom att ställa
tändningsnyckeln på MAR, förblir alla
lysdioder tända i ungefär fyra sekunder
(kontrollfunktion).
Igångsättningen sker alltid med bensin
och därefter sker följande, enligt läge
för omkopplaren A - Fig. 60 får man:

LÄR KÄNNA DIN BIL
58

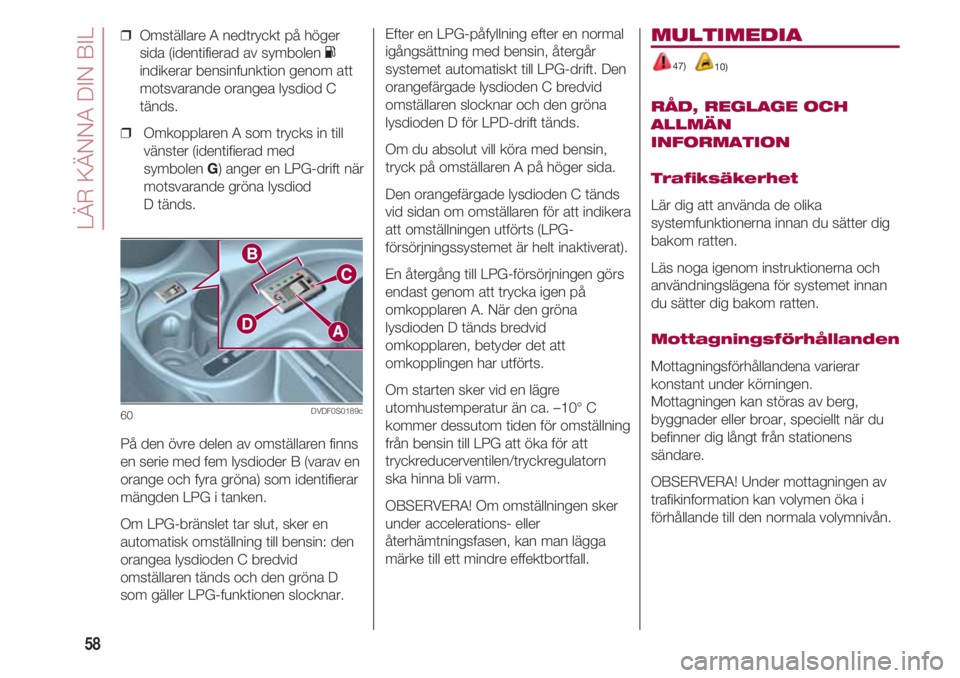

❒ Omställare A nedtryckt på höger
sida (identifierad av symbolen K
indikerar bensinfunktion genom att
motsvarande orangea lysdiod C
tänds.
❒ Omkopplaren A som trycks in till
vänster (identifierad med
symbolen G) anger en LPG-drift när
motsvarande gröna lysdiod
D tänds.
På den övre delen av omställaren finns
en serie med fem lysdioder B (varav en
orange och fyra gröna) som identifierar
mängden LPG i tanken.
Om LPG-bränslet tar slut, sker en
automatisk omställning till bensin: den
orangea lysdioden C bredvid
omställaren tänds och den gröna D
som gäller LPG-funktionen slocknar.
60DVDF0S0189c
Efter en LPG-påfyllning efter en normal
igångsättning med bensin, återgår
systemet automatiskt till LPG-drift. Den
orangefärgade lysdioden C bredvid
omställaren slocknar och den gröna
lysdioden D för LPD-drift tänds.
Om du absolut vill köra med bensin,
tryck på omställaren A på höger sida.
Den orangefärgade lysdioden C tänds
vid sidan om omställaren för att indikera
att omställningen utförts (LPG-
försörjningssystemet är helt inaktiverat).
En återgång till LPG-försörjningen görs
endast genom att trycka igen på
omkopplaren A. När den gröna
lysdioden D tänds bredvid
omkopplaren, betyder det att
omkopplingen har utförts.
Om starten sker vid en lägre
utomhustemperatur än ca. –10° C
kommer dessutom tiden för omställning
från bensin till LPG att öka för att
tryckreducerventilen/tryckregulatorn
ska hinna bli varm.
OBSERVERA! Om omställningen sker
under accelerations- eller
återhämtningsfasen, kan man lägga
märke till ett mindre effektbortfall.MULTIMEDIA
47)
10)
RÅD, REGLAGE OCH
ALLMÄN
INFORMATION
Trafiksäkerhet
Lär dig att använda de olika
systemfunktionerna innan du sätter dig
bakom ratten.
Läs noga igenom instruktionerna och
användningslägena för systemet innan
du sätter dig bakom ratten.
Mottagningsförhållanden
Mottagningsförhållandena varierar
konstant under körningen.
Mottagningen kan störas av berg,
byggnader eller broar, speciellt när du
befinner dig långt från stationens
sändare.
OBSERVERA! Under mottagningen av
trafikinformation kan volymen öka i
förhållande till den normala volymnivån.

59

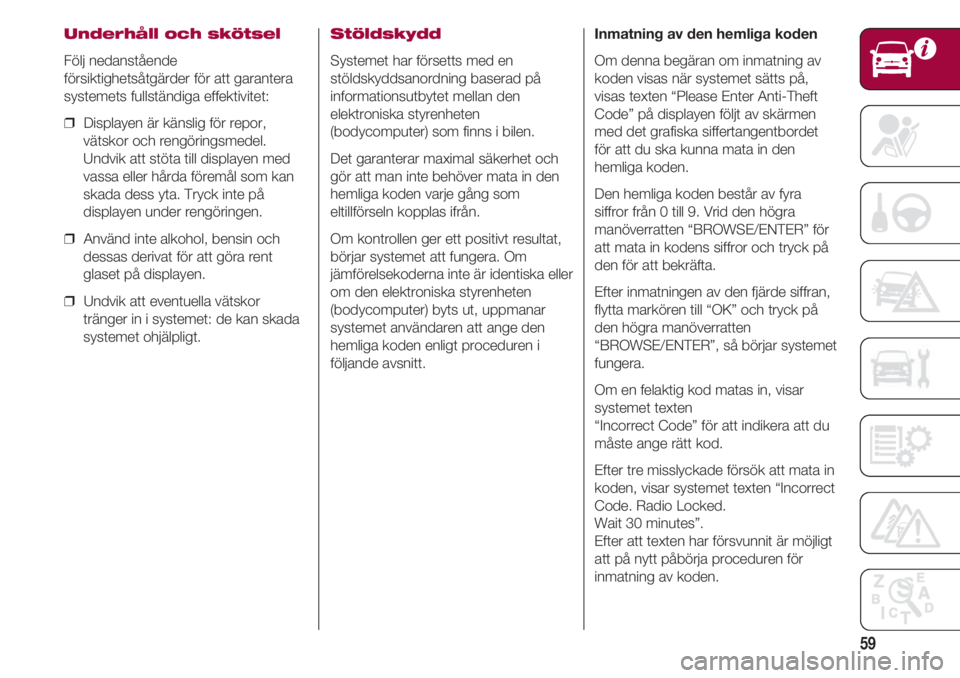

Underhåll och skötsel
Följ nedanstående
försiktighetsåtgärder för att garantera
systemets fullständiga effektivitet:
❒ Displayen är känslig för repor,
vätskor och rengöringsmedel.
Undvik att stöta till displayen med
vassa eller hårda föremål som kan
skada dess yta. Tryck inte på
displayen under rengöringen.
❒ Använd inte alkohol, bensin och
dessas derivat för att göra rent
glaset på displayen.
❒ Undvik att eventuella vätskor
tränger in i systemet: de kan skada
systemet ohjälpligt.
Stöldskydd
Systemet har försetts med en
stöldskyddsanordning baserad på
informationsutbytet mellan den
elektroniska styrenheten
(bodycomputer) som finns i bilen.
Det garanterar maximal säkerhet och
gör att man inte behöver mata in den
hemliga koden varje gång som
eltillförseln kopplas ifrån.
Om kontrollen ger ett positivt resultat,
börjar systemet att fungera. Om
jämförelsekoderna inte är identiska eller
om den elektroniska styrenheten
(bodycomputer) byts ut, uppmanar
systemet användaren att ange den
hemliga koden enligt proceduren i
följande avsnitt.Inmatning av den hemliga koden
Om denna begäran om inmatning av
koden visas när systemet sätts på,
visas texten “Please Enter Anti-Theft
Code” på displayen följt av skärmen
med det grafiska siffertangentbordet
för att du ska kunna mata in den
hemliga koden.
Den hemliga koden består av fyra
siffror från 0 till 9. Vrid den högra
manöverratten “BROWSE/ENTER” för
att mata in kodens siffror och tryck på
den för att bekräfta.
Efter inmatningen av den fjärde siffran,
flytta markören till “OK” och tryck på
den högra manöverratten
“BROWSE/ENTER”, så börjar systemet
fungera.
Om en felaktig kod matas in, visar
systemet texten
“Incorrect Code” för att indikera att du
måste ange rätt kod.
Efter tre misslyckade försök att mata in
koden, visar systemet texten “Incorrect
Code. Radio Locked.
Wait 30 minutes”.
Efter att texten har försvunnit är möjligt
att på nytt påbörja proceduren för
inmatning av koden.

LÄR KÄNNA DIN BIL
60

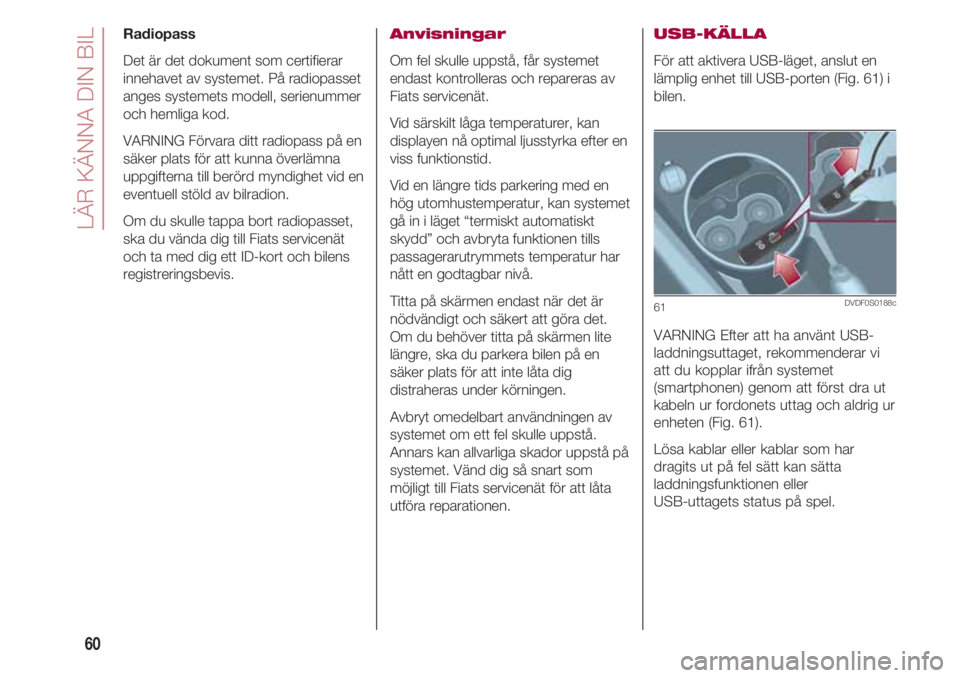

Radiopass
Det är det dokument som certifierar
innehavet av systemet. På radiopasset
anges systemets modell, serienummer
och hemliga kod.
VARNING Förvara ditt radiopass på en
säker plats för att kunna överlämna
uppgifterna till berörd myndighet vid en
eventuell stöld av bilradion.
Om du skulle tappa bort radiopasset,
ska du vända dig till Fiats servicenät
och ta med dig ett ID-kort och bilens
registreringsbevis.Anvisningar
Om fel skulle uppstå, får systemet
endast kontrolleras och repareras av
Fiats servicenät.
Vid särskilt låga temperaturer, kan
displayen nå optimal ljusstyrka efter en
viss funktionstid.
Vid en längre tids parkering med en
hög utomhustemperatur, kan systemet
gå in i läget “termiskt automatiskt
skydd” och avbryta funktionen tills
passagerarutrymmets temperatur har
nått en godtagbar nivå.
Titta på skärmen endast när det är
nödvändigt och säkert att göra det.
Om du behöver titta på skärmen lite
längre, ska du parkera bilen på en
säker plats för att inte låta dig
distraheras under körningen.
Avbryt omedelbart användningen av
systemet om ett fel skulle uppstå.
Annars kan allvarliga skador uppstå på
systemet. Vänd dig så snart som
möjligt till Fiats servicenät för att låta
utföra reparationen.
USB-KÄLLA
För att aktivera USB-läget, anslut en
lämplig enhet till USB-porten (Fig. 61) i
bilen.
VARNING Efter att ha använt USB-
laddningsuttaget, rekommenderar vi
att du kopplar ifrån systemet
(smartphonen) genom att först dra ut
kabeln ur fordonets uttag och aldrig ur
enheten (Fig. 61).
Lösa kablar eller kablar som har
dragits ut på fel sätt kan sätta
laddningsfunktionen eller
USB-uttagets status på spel.
61DVDF0S0188c

61

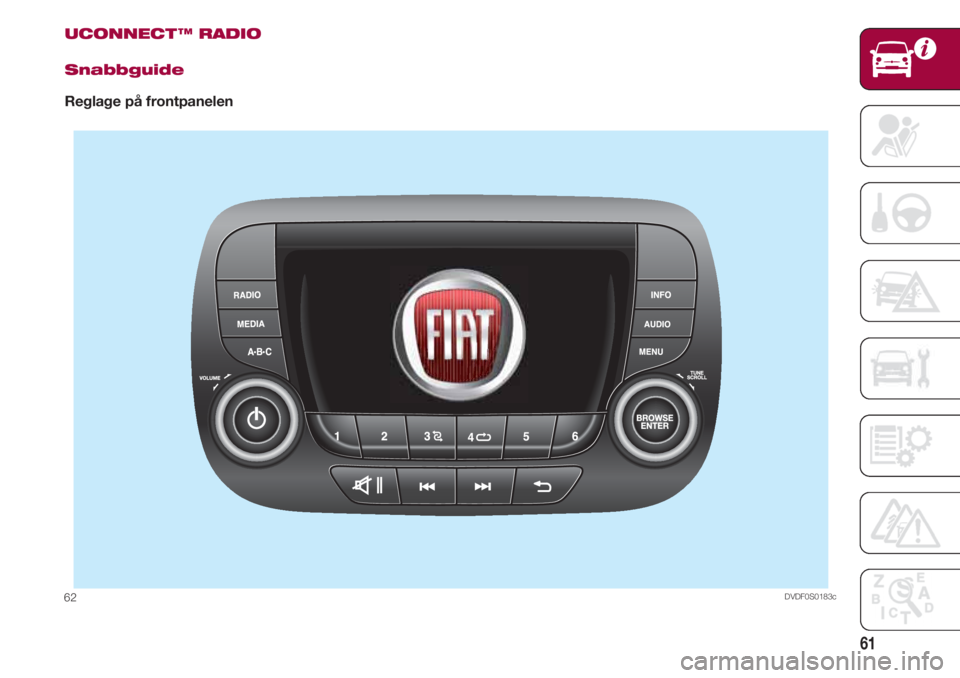

UCONNECT ™ RADIO
Snabbguide
Reglage på frontpanelen
DVDF0S0183c62

LÄR KÄNNA DIN BIL
62

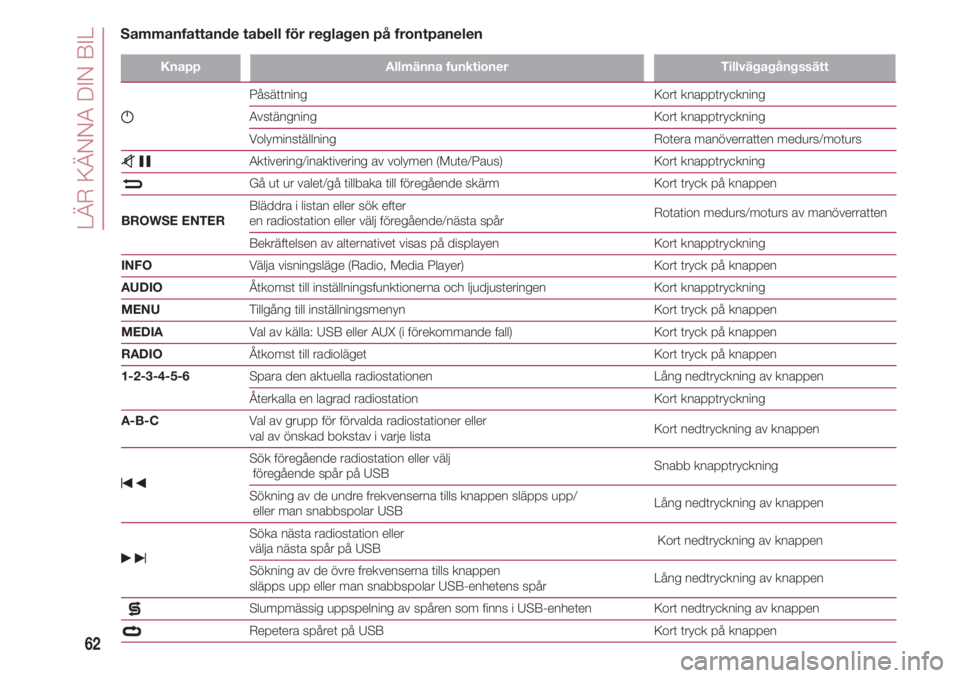

KnappAllmänna funktionerTillvägagångssätt
g
Påsättning Kort knapptryckning
Avstängning Kort knapptryckning
Volyminställning Rotera manöverratten medurs/moturs
zII Aktivering/inaktivering av volymen (Mute/Paus) Kort knapptryckning
N Gå ut ur valet/gå tillbaka till föregående skärm Kort tryck på knappen
Bläddra i listan eller sök efter
BROWSE ENTER en radiostation eller välj föregående/nästa spår Rotation medurs/moturs av manöverratten
Bekräftelsen av alternativet visas på displayen Kort knapptryckning
INFO Välja visningsläge (Radio, Media Player) Kort tryck på knappen
AUDIO Åtkomst till inställningsfunktionerna och ljudjusteringen Kort knapptryckning
MENU Tillgång till inställningsmenyn Kort tryck på knappen
MEDIA Val av källa: USB eller AUX (i förekommande fall) Kort tryck på knappen
RADIO Åtkomst till radioläget Kort tryck på knappen
1-2-3-4-5-6 Spara den aktuella radiostationen Lång nedtryckning av knappen
Återkalla en lagrad radiostation Kort knapptryckning
A-B-C Val av grupp för förvalda radiostationer eller
Kort nedtryckning av knappen
val av önskad bokstav i varje lista
Sök föregående radiostation eller välj
” föregående spår på USB Snabb knapptryckning Sökning av de undre frekvenserna tills knappen släpps upp/ eller man snabbspolar USB Lång nedtryckning av knappen
Söka nästa radiostation eller
» välja nästa spår på USB Kort nedtryckning av knappen
Sökning av de övre frekvenserna tills knappen
släpps upp eller man snabbspolar USB-enhetens spår Lång nedtryckning av knappen
Slumpmässig uppspelning av spåren som finns i USB-enheten Kort nedtryckning av knappen
Repetera spåret på USB Kort tryck på knappen
Sammanfattande tabell för reglagen på frontpanelen
