2018 FIAT 500 Drift- och underhållshandbok (in Swedish)

167
MOTOR
ALLMÄN INFORMATION0.9 TwinAir 65 hk0.9 TwinAir 85 hk0.9 TwinAir 105 hk
Motorkod 312A4000 312A2000 199B6000
Cykel Otto Otto Otto
Antal och placering av cylindrarna 2 i rad 2 i rad 2 i rad
Diameter och slaglängd (mm) 83,5 x 88 80,5 x 86,0 80,5 x 86,0
Total cylindervolym (cm3
) 964 875 875
Kompressionsförhållande 11,1 : 1 10 ± 02 : 1 10 ± 02 : 1
Max. vridmoment (EEG) (kW) 48 62,5 77 (*) 72 (**)
Max. effekt (EEG) (CV) 65 85 105 (*) 98 (**)
motsvarande varvtal (varv/min.) 6250 5500 5500 (*) 5500 (**)
Max. vridmoment (EEG) (Nm) 88 145 145 (*) 120 (**)
Max. vridmoment (EEG) (kgm) 8,9 14,8 14,8 (*) 12,2 (**)
motsvarande varvtal (varv/min.) 3500 1900 2000 (*) 1750 (**)
Tändstift NGK LKR7DI-12 NGK LKR9EI-8 NGK ILKR9G8
Bränsle
Blyfri bensin med R.O.N.-värde 95
(Specifikation EN228)Blyfri bensin med R.O.N.-värde 95
(Specifikation EN228)
(*) SPORT-läge
(**) NORMAL-läge

TEKNISKA DATA
168

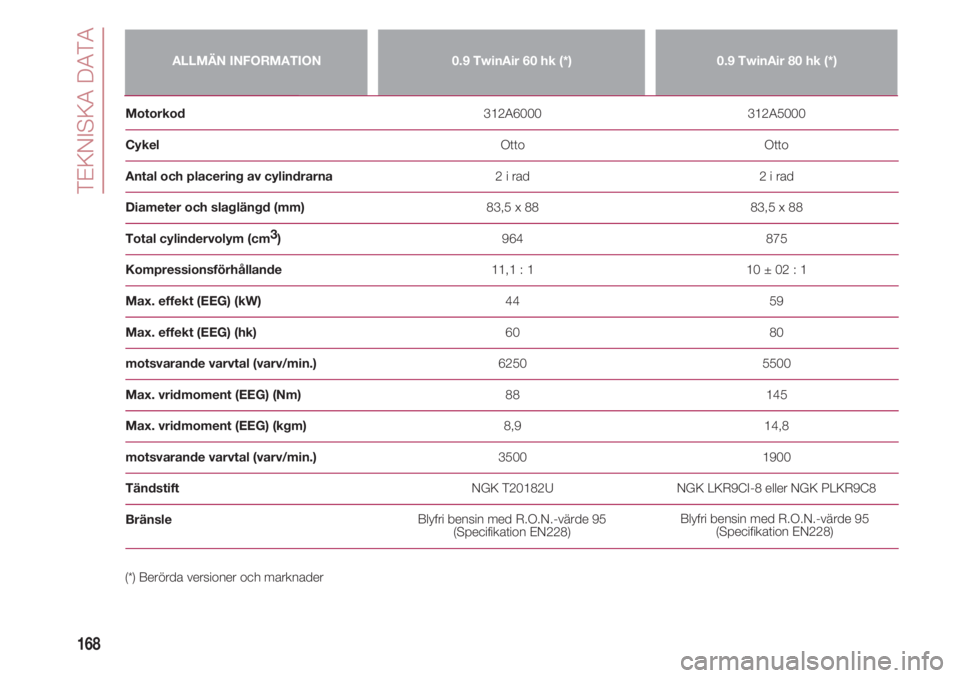

ALLMÄN INFORMATION0.9 TwinAir 60 hk (*)0.9 TwinAir 80 hk (*)
Motorkod 312A6000 312A5000
Cykel Otto Otto
Antal och placering av cylindrarna 2 i rad 2 i rad
Diameter och slaglängd (mm) 83,5 x 88 83,5 x 88
Total cylindervolym (cm3
) 964 875
Kompressionsförhållande 11,1 : 1 10 ± 02 : 1
Max. effekt (EEG) (kW) 44 59
Max. effekt (EEG) (hk) 60 80
motsvarande varvtal (varv/min.) 6250 5500
Max. vridmoment (EEG) (Nm) 88 145
Max. vridmoment (EEG) (kgm) 8,9 14,8
motsvarande varvtal (varv/min.) 3500 1900
Tändstift NGK T20182U NGK LKR9CI-8 eller NGK PLKR9C8
Bränsle
Blyfri bensin med R.O.N.-värde 95
(Specifikation EN228)Blyfri bensin med R.O.N.-värde 95
(Specifikation EN228)
(*) Berörda versioner och marknader

169

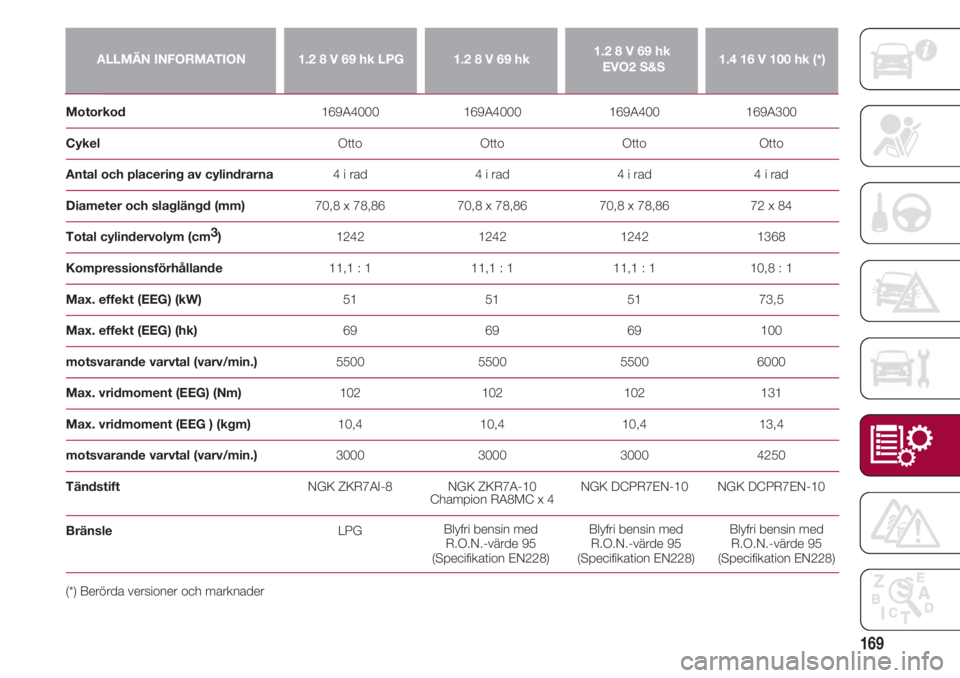

ALLMÄN INFORMATION1.2 8 V 69 hk LPG1.2 8 V 69 hk1.2 8 V 69 hk
EVO2 S&S 1.4 16 V 100 hk (*)
Motorkod 169A4000 169A4000 169A400 169A300
Cykel Otto Otto Otto Otto
Antal och placering av cylindrarna 4 i rad 4 i rad 4 i rad 4 i rad
Diameter och slaglängd (mm) 70,8 x 78,86 70,8 x 78,86 70,8 x 78,86 72 x 84
Total cylindervolym (cm3
) 1242 1242 1242 1368
Kompressionsförhållande 11,1 : 1 11,1 : 1 11,1 : 1 10,8 : 1
Max. effekt (EEG) (kW) 51 51 51 73,5
Max. effekt (EEG) (hk) 69 69 69 100
motsvarande varvtal (varv/min.) 5500 5500 5500 6000
Max. vridmoment (EEG) (Nm) 102 102 102 131
Max. vridmoment (EEG ) (kgm) 10,4 10,4 10,4 13,4
motsvarande varvtal (varv/min.) 3000 3000 3000 4250
Tändstift NGK ZKR7AI-8 NGK ZKR7A-10 NGK DCPR7EN-10 NGK DCPR7EN-10
Champion RA8MC x 4
Bränsle LPG
Blyfri bensin med
R.O.N.-värde 95
(Specifikation EN228)Blyfri bensin med
R.O.N.-värde 95
(Specifikation EN228)Blyfri bensin med
R.O.N.-värde 95
(Specifikation EN228)
(*) Berörda versioner och marknader

TEKNISKA DATA
170

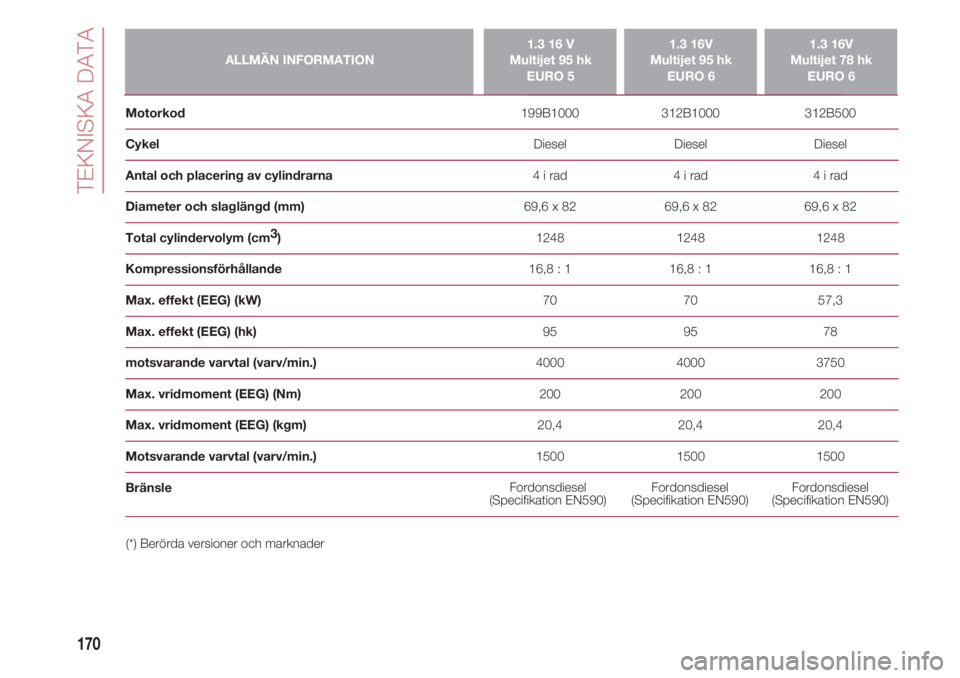

ALLMÄN INFORMATION1.3 16 V
Multijet 95 hk
EURO 51.3 16V
Multijet 95 hk
EURO 61.3 16V
Multijet 78 hk
EURO 6
Motorkod 199B1000 312B1000 312B500
Cykel Diesel Diesel Diesel
Antal och placering av cylindrarna 4 i rad 4 i rad 4 i rad
Diameter och slaglängd (mm) 69,6 x 82 69,6 x 82 69,6 x 82
Total cylindervolym (cm3
) 1248 1248 1248
Kompressionsförhållande 16,8 : 1 16,8 : 1 16,8 : 1
Max. effekt (EEG) (kW) 70 70 57,3
Max. effekt (EEG) (hk) 95 95 78
motsvarande varvtal (varv/min.) 4000 4000 3750
Max. vridmoment (EEG) (Nm) 200 200 200
Max. vridmoment (EEG) (kgm) 20,4 20,4 20,4
Motsvarande varvtal (varv/min.) 1500 1500 1500
Bränsle
Fordonsdiesel
(Specifikation EN590)Fordonsdiesel
(Specifikation EN590)Fordonsdiesel
(Specifikation EN590)
(*) Berörda versioner och marknader

171
0.9 TwinAir
3571 720 2300 551 1488  1413
1627 1407 60 hk* - 65 hk 1414  1048
0.9 TwinAir
3571 720 2300 551 1488  1413
1627 1407
80 hk* - 85 hk - 105 hk 1414  1048
1.2 8 V 69 hk 3571 720 2300 551 1488  1413 1627 1407
1.4 16 V 100 hk
*
3571 720 2300 551 1488  1413
1627 1408 1414
1.3 Multijet
3571 720 2300 551 1488
 1413 1627 140778 hk - 95 hk
Sport-version 3612 734 2300 578 1490
 1413
1627 1407 1414  1048
VersionerABCDEFGI
Enligt fälgmåtten kan mindre måttvariationer förekomma.  Med däck 195/45 R1*Berörda versioner och marknader
151DVDF0S0205c

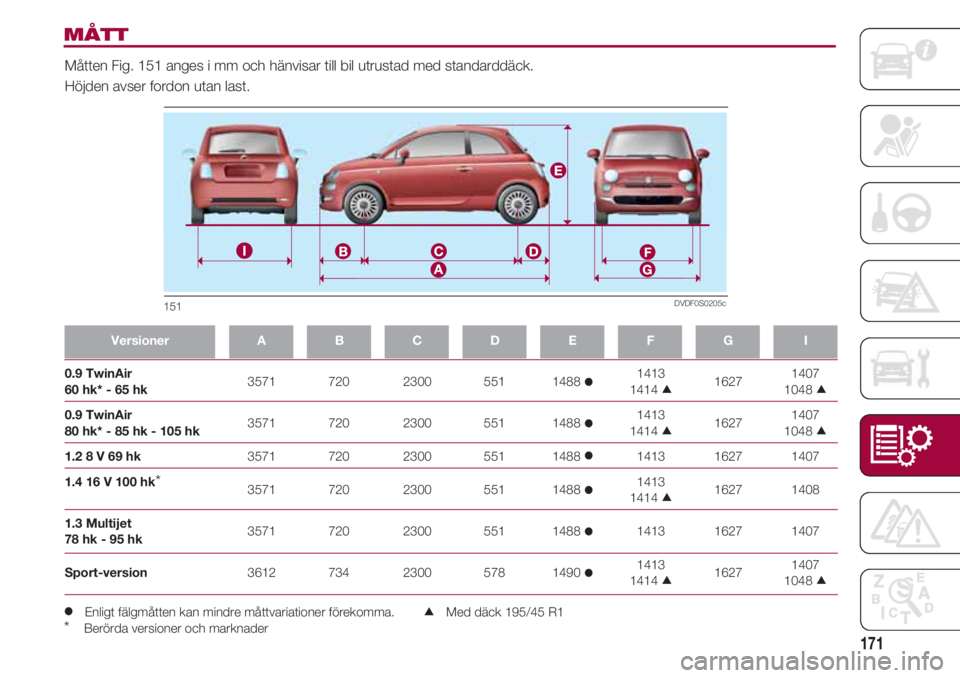

MÅTT
Måtten Fig. 151 anges i mm och hänvisar till bil utrustad med standarddäck.
Höjden avser fordon utan last.

TEKNISKA DATA
172
0.9 TwinAir 60 hk 5½Jx14H2-ET35 175/65 R14 82T 175/65 R14 82Q (M+S
5½Jx14H2-ET35 175/65 R14 86T 175/65 R14 82Q (M+S)
4.00Bx14 ET43 135x80 R14 84M
6Jx15H2-ET35  185/55 R15 82H  185/55 R15 82Q (M+S)
6½Jx16H2-ET35  195/45 R16 84H  195/45 R16 84Q (M+S)
0.9 TwinAir 65 hk 5½Jx14H2-ET35 175/65 R14 82 T 175/65 R14 82Q (M+S)
5½Jx14H2-ET35 175/65 R14 82 T 175/65 R14 82Q (M+S)
4.00Bx14 ET43 135x80 R14 84M
0.9 TwinAir 80 hk 6Jx15H2-ET35  185/55 R15 82H  185/55 R15 82Q (M+S) 4.00Bx14 ET43 135x80 R14 84P
0.9 TwinAir 85 hk 6½Jx16H2-ET35  195/45 R16 84H  195/45 R16 84Q (M+S) 4.00Bx14 ET43 135x80 R14 80P (*)
0.9 TwinAir105 hk 6Jx15H2-ET35  185/55 R15 82H  185/55 R15 82Q (M+S) 4.00Bx14 ET43 135x80 R14 84P
6½Jx16H2-ET35  195/45 R16 84H  195/45 R16 84Q (M+S) 4.00Bx14 ET43 135x80 B14 80P
VersionerFälgarDäck
som ingårSnödäck Reservhjul

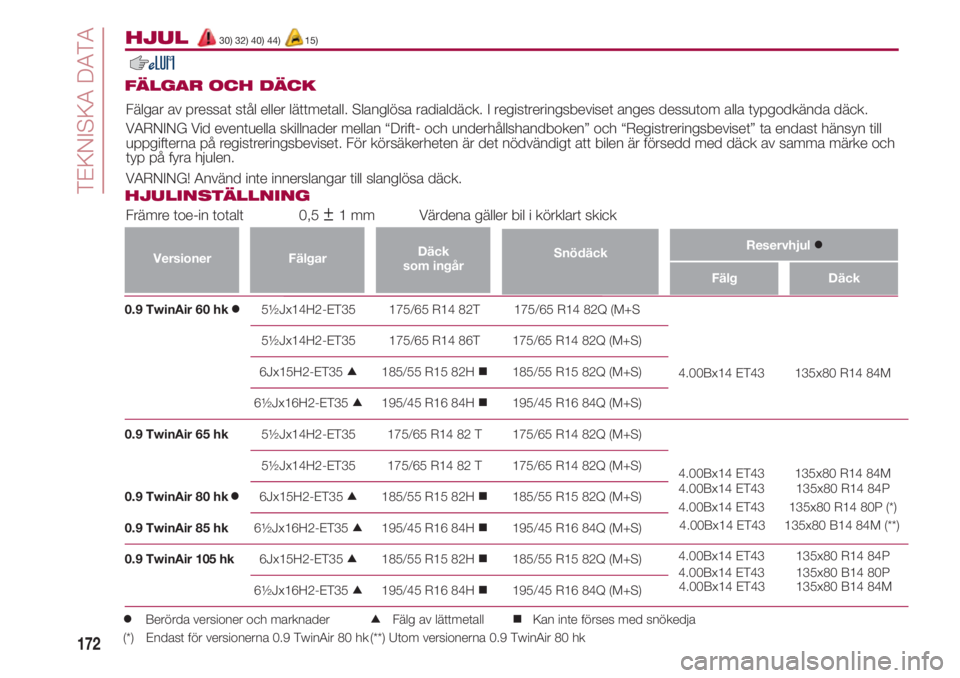

HJUL 30) 32) 40) 44) 15)
FälgDäck
4.00Bx14 ET43 135x80 B14 84M4.00Bx14 ET43 135x80 B14 84M (**)
Berörda versioner och marknader  Fälg av lättmetall  Kan inte förses med snökedja
(*) Endast för versionerna 0.9 TwinAir 80 hk (**) Utom versionerna 0.9 TwinAir 80 hk
FÄLGAR OCH DÄCK
Fälgar av pressat stål eller lättmetall. Slanglösa radialdäck. I registreringsbeviset anges dessutom alla typgodkända däck.
VARNING Vid eventuella skillnader mellan “Drift- och underhållshandboken” och “Registreringsbeviset” ta endast hänsyn till
uppgifterna på registreringsbeviset. För körsäkerheten är det nödvändigt att bilen är försedd med däck av samma märke och
typ på fyra hjulen.
VARNING! Använd inte innerslangar till slanglösa däck.
HJULINSTÄLLNING
Främre toe-in totalt 0,5 ± 1 mm Värdena gäller bil i körklart skick

173
1.2 8 V 69 hk 5½Jx14H2-ET35 175/65 R14 82T 175/65 R14 82Q (M+S) 4.00Bx14 ET43 135x80 R14 84
5½Jx14H2-ET35 175/65 R14 86T 175/65 R14 82Q (M+S)
6½Jx15H2-ET35  185/55 R15 82H  185/55 R15 82Q (M+S) 4.00Bx14 ET43 135x80 R14 84M

6½Jx16H2-ET35  195/45 R16 84H  195/45 R16 84Q (M+S) 4.00Bx14 ET43 135x80 B14 84M
1.4 16 V 100 hk 6Jx15H2-ET35  185/55 R15 82H  185/55 R15 82Q (M+S) 4.00Bx14 ET43 135x80 R14 84P
6Jx15H2-ET40 185/55 R15 82H  185/55 R15 82Q (M+S) 4.00Bx14 ET43 135x80 R14 84M

6½Jx16H2-ET35  195/45 R16 84H  195/45 R16 84Q (M+S) 4.00Bx14 ET43 135x80 B14 84M
1.3 16 V Multijet 5½Jx14H2-ET35 175/65 R14 82T 175/65 R14 82Q (M+S)
4.00Bx14 ET43 135x80 R14 84P
5½Jx14H2-ET35 175/65 R14 86T 175/65 R14 82Q (M+S) 78 hk - 95 hk
6Jx15H2-ET35  185/55 R15 82H  185/55 R15 82Q (M+S) 4.00Bx14 ET43 135x80 R14 84M
6½Jx16H2-ET35  195/45 R16 84H

 195/45 R16 84Q (M+S) 4.00Bx14 ET43 135x80 B14 84M
Berörda versioner och marknader  Fälgar av lättmetall  Kan inte förses med kedja
VersionerDäck
som är standardVinterdäckReservhjul
FälgDäck
Fälgar

TEKNISKA DATA
174
175/65 R14 82T/86T 2,4 (*) 2,2 (*) 2,4 (*)
2,2 (*)(versioner 1.2 ECO)
2,2 (**) 2,0 (**) 2,3 (**) 2,2 (**)
175/65 R14 82T 2,2 2,0 2,3
2,2
175/65 R14 86T 2,2 2,0 2,3 2,2 2,8
185/55 R15 82H 2,2 2,1 2,3 2,3
195/45 R16 84H 2,2 2,1 2,4 2,3
DäckMed medelhög belastning (bar)
bakfram
Med full belastning (bar)
bakfram
Reservhjul (bar)
(*) ECO
(**) COMFORT: ECO-förbrukningen garanteras inte
(
) Berörda versioner och marknader

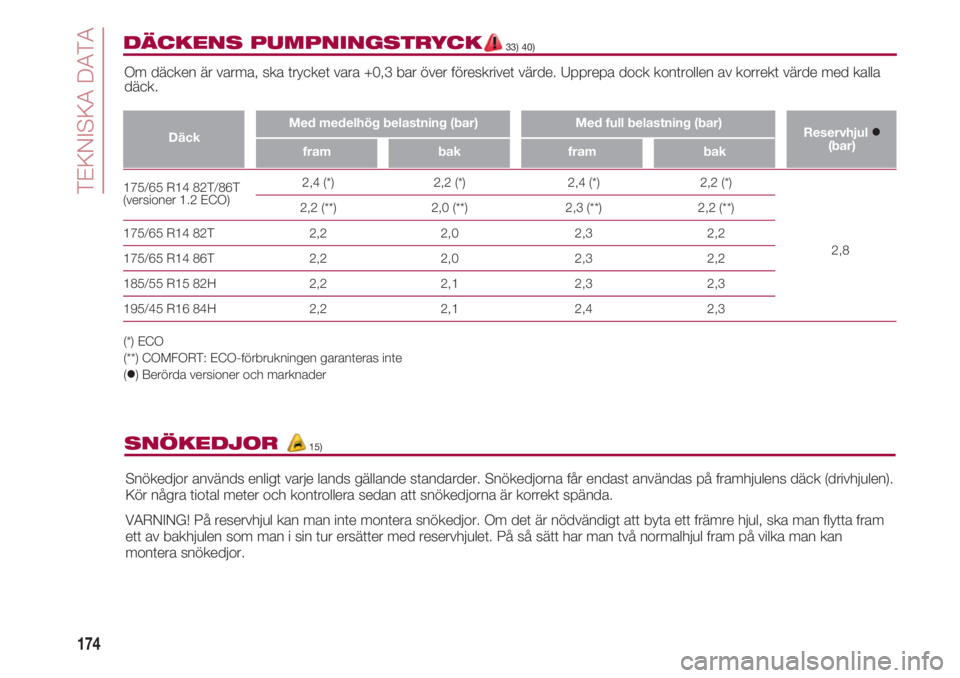

DÄCKENS PUMPNINGSTRYCK33) 40)
Om däcken är varma, ska trycket vara +0,3 bar över föreskrivet värde. Upprepa dock kontrollen av korrekt värde med kalla
däck.
SNÖKEDJOR 15)
Snökedjor används enligt varje lands gällande standarder. Snökedjorna får endast användas på framhjulens däck (drivhjulen).
Kör några tiotal meter och kontrollera sedan att snökedjorna är korrekt spända.
VARNING! På reservhjul kan man inte montera snökedjor. Om det är nödvändigt att byta ett främre hjul, ska man flytta fram
ett av bakhjulen som man i sin tur ersätter med reservhjulet. På så sätt har man två normalhjul fram på vilka man kan
montera snökedjor.
