2018 FIAT 500 Drift- och underhållshandbok (in Swedish)

7

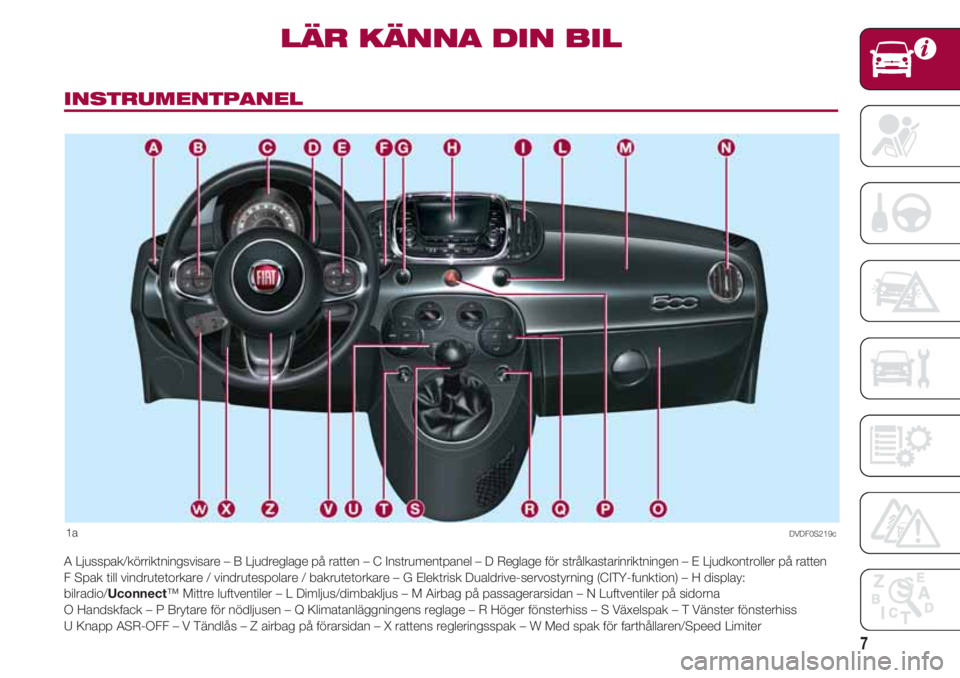

INSTRUMENTPANEL
LÄR KÄNNA DIN BIL
1a
A Ljusspak/körriktningsvisare – B Ljudreglage på ratten – C Instrumentpanel – D Reglage för strålkastarinriktningen – E Ljudkontroller på ratten
F Spak till vindrutetorkare / vindrutespolare / bakrutetorkare – G Elektrisk Dualdrive-servostyrning (CITY-funktion) – H display:
bilradio/Uconnect™ Mittre luftventiler – L Dimljus/dimbakljus – M Airbag på passagerarsidan – N Luftventiler på sidorna
O Handskfack – P Brytare för nödljusen – Q Klimatanläggningens reglage – R Höger fönsterhiss – S Växelspak – T Vänster fönsterhiss
U Knapp ASR-OFF – V Tändlås – Z airbag på förarsidan – X rattens regleringsspak – W Med spak för farthållaren/Speed Limiter
DVDF0S219c

LÄR KÄNNA DIN BIL
8

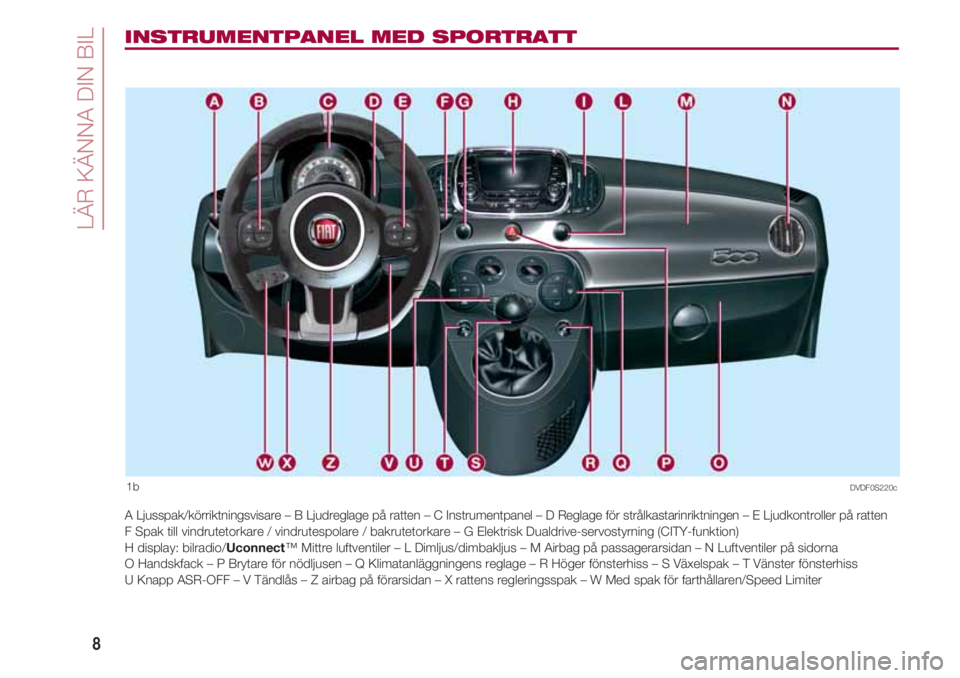

INSTRUMENTPANEL MED SPORTRATT
1b
A Ljusspak/körriktningsvisare – B Ljudreglage på ratten – C Instrumentpanel – D Reglage för strålkastarinriktningen – E Ljudkontroller på ratten
F Spak till vindrutetorkare / vindrutespolare / bakrutetorkare – G Elektrisk Dualdrive-servostyrning (CITY-funktion)
H display: bilradio/Uconnect™ Mittre luftventiler – L Dimljus/dimbakljus – M Airbag på passagerarsidan – N Luftventiler på sidorna
O Handskfack – P Brytare för nödljusen – Q Klimatanläggningens reglage – R Höger fönsterhiss – S Växelspak – T Vänster fönsterhiss
U Knapp ASR-OFF – V Tändlås – Z airbag på förarsidan – X rattens regleringsspak – W Med spak för farthållaren/Speed Limiter
DVDF0S220c

9
INSTRUMENTPANEL

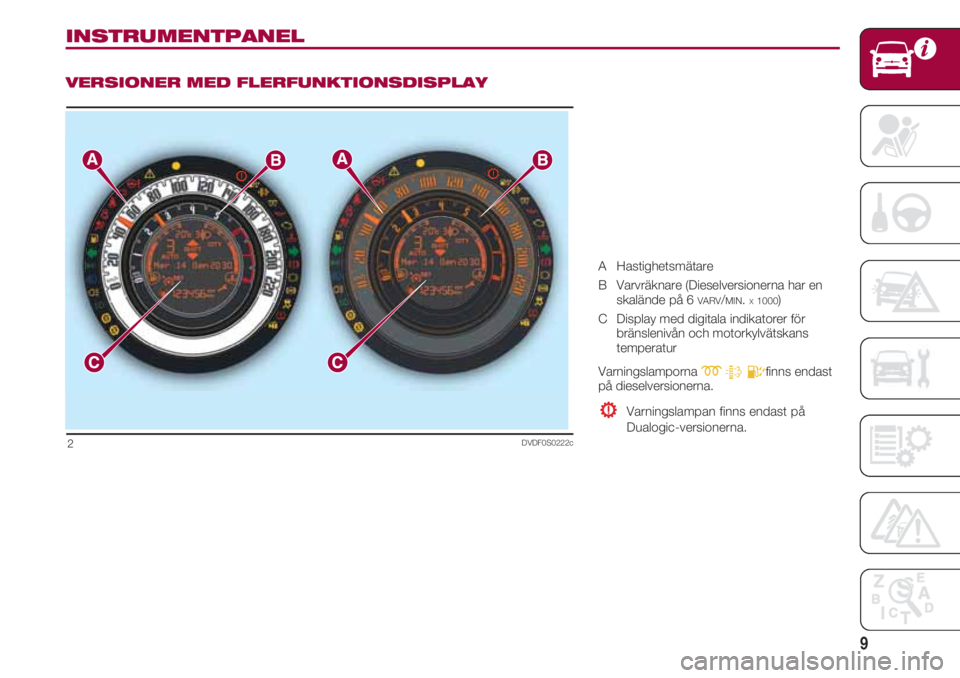

VERSIONER MED FLERFUNKTIONSDISPLAY
A Hastighetsmätare
B Varvräknare (Dieselversionerna har en
skalände på 6
VARV/MIN.X1000)
C Display med digitala indikatorer för
bränslenivån och motorkylvätskans
temperatur
Varningslamporna
mtEfinns endast
på dieselversionerna.
Varningslampan finns endast på
Dualogic-versionerna.
DVDF0S0222c2

LÄR KÄNNA DIN BIL
10
DVDF0S171c3

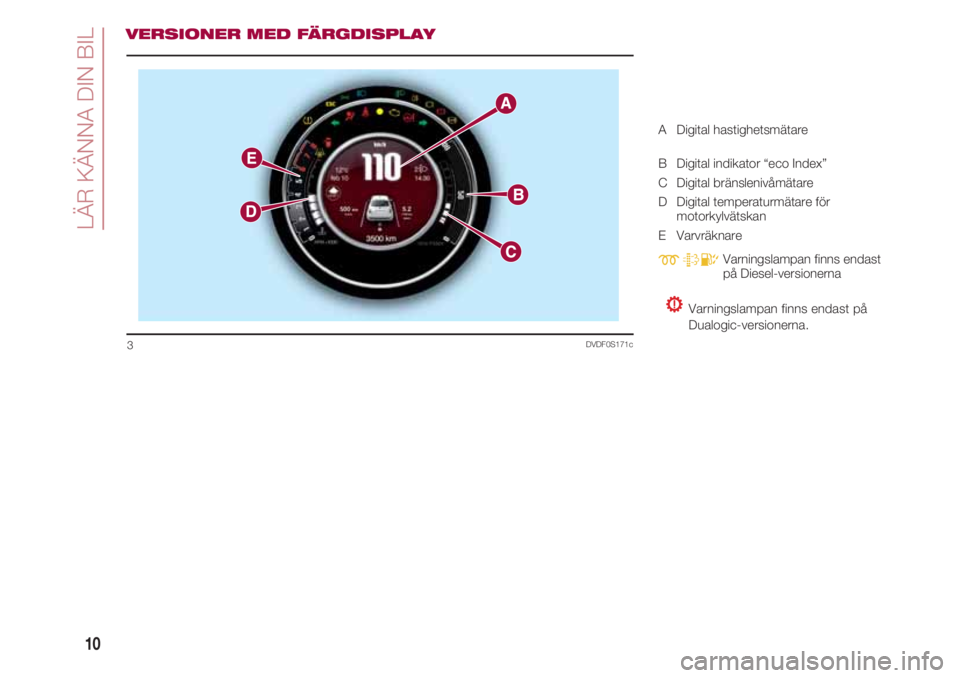

VERSIONER MED FÄRGDISPLAY
A Digital hastighetsmätare
B Digital indikator “eco Index”
C Digital bränslenivåmätare
D Digital temperaturmätare för
motorkylvätskan
E Varvräknare
mtEVarningslampan finns endast
på Diesel-versionerna
Varningslampan finns endast på
Dualogic-versionerna.

11

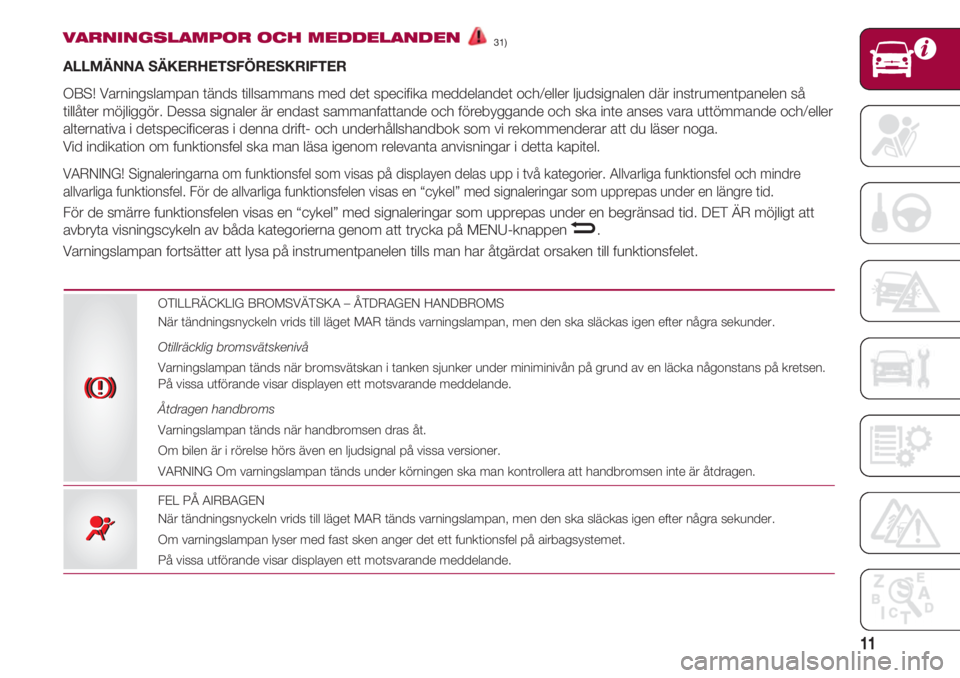

VARNINGSLAMPOR OCH MEDDELANDEN 31)
ALLMÄNNA SÄKERHETSFÖRESKRIFTER
OBS! Varningslampan tänds tillsammans med det specifika meddelandet och/eller ljudsignalen där instrumentpanelen så
tillåter möjliggör. Dessa signaler är endast sammanfattande och förebyggande och ska inte anses vara uttömmande och/eller
alternativa i detspecificeras i denna drift- och underhållshandbok som vi rekommenderar att du läser noga.
Vid indikation om funktionsfel ska man läsa igenom relevanta anvisningar i detta kapitel.
VARNING! Signaleringarna om funktionsfel som visas på displayen delas upp i två kategorier. Allvarliga funktionsfel och mindre
allvarliga funktionsfel. För de allvarliga funktionsfelen visas en “cykel” med signaleringar som upprepas under en längre tid.
För de smärre funktionsfelen visas en “cykel” med signaleringar som upprepas under en begränsad tid. DET ÄR möjligt att
avbryta visningscykeln av båda kategorierna genom att trycka på MENU-knappen .
Varningslampan fortsätter att lysa på instrumentpanelen tills man har åtgärdat orsaken till funktionsfelet.
–
OTILLRÄCKLIG BROMSVÄTSKA – ÅTDRAGEN HANDBROMS
När tändningsnyckeln vrids till läget MAR tänds varningslampan, men den ska släckas igen efter några sekunder.
Otillräcklig bromsvätskenivå
Varningslampan tänds när bromsvätskan i tanken sjunker under miniminivån på grund av en läcka någonstans på kretsen.
På vissa utförande visar displayen ett motsvarande meddelande.
Åtdragen handbroms
Varningslampan tänds när handbromsen dras åt.
Om bilen är i rörelse hörs även en ljudsignal på vissa versioner.
VARNING Om varningslampan tänds under körningen ska man kontrollera att handbromsen inte är åtdragen.
FEL PÅ AIRBAGEN
När tändningsnyckeln vrids till läget MAR tänds varningslampan, men den ska släckas igen efter några sekunder.
Om varningslampan lyser med fast sken anger det ett funktionsfel på airbagsystemet.
På vissa utförande visar displayen ett motsvarande meddelande.
xx
¬¬

LÄR KÄNNA DIN BIL
12

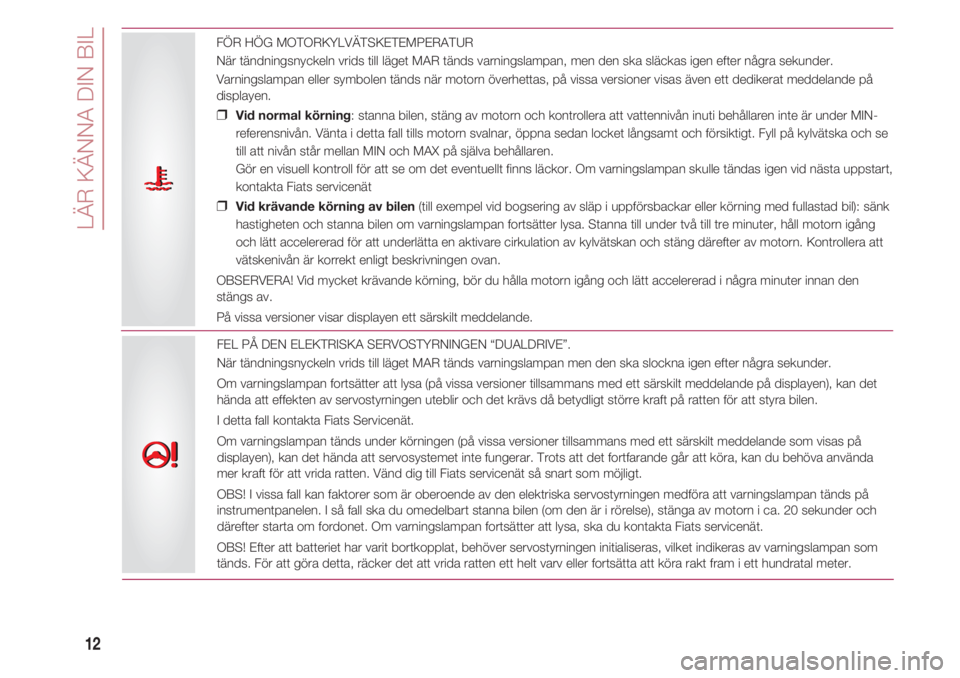

FÖR HÖG MOTORKYLVÄTSKETEMPERATUR
När tändningsnyckeln vrids till läget MAR tänds varningslampan, men den ska släckas igen efter några sekunder.
Varningslampan eller symbolen tänds när motorn överhettas, på vissa versioner visas även ett dedikerat meddelande på
displayen.
❒ Vid normal körning: stanna bilen, stäng av motorn och kontrollera att vattennivån inuti behållaren inte är under MIN-
referensnivån. Vänta i detta fall tills motorn svalnar, öppna sedan locket långsamt och försiktigt. Fyll på kylvätska och se
till att nivån står mellan MIN och MAX på själva behållaren.
Gör en visuell kontroll för att se om det eventuellt finns läckor. Om varningslampan skulle tändas igen vid nästa uppstart,
kontakta Fiats servicenät
❒ Vid krävande körning av bilen(till exempel vid bogsering av släp i uppförsbackar eller körning med fullastad bil): sänk
hastigheten och stanna bilen om varningslampan fortsätter lysa. Stanna till under två till tre minuter, håll motorn igång
och lätt accelererad för att underlätta en aktivare cirkulation av kylvätskan och stäng därefter av motorn. Kontrollera att
vätskenivån är korrekt enligt beskrivningen ovan.
OBSERVERA! Vid mycket krävande körning, bör du hålla motorn igång och lätt accelererad i några minuter innan den
stängs av.
På vissa versioner visar displayen ett särskilt meddelande.
uu
{{
FEL PÅ DEN ELEKTRISKA SERVOSTYRNINGEN “DUALDRIVE”.
När tändningsnyckeln vrids till läget MAR tänds varningslampan men den ska slockna igen efter några sekunder.
Om varningslampan fortsätter att lysa (på vissa versioner tillsammans med ett särskilt meddelande på displayen), kan det
hända att effekten av servostyrningen uteblir och det krävs då betydligt större kraft på ratten för att styra bilen.
I detta fall kontakta Fiats Servicenät.
Om varningslampan tänds under körningen (på vissa versioner tillsammans med ett särskilt meddelande som visas på
displayen), kan det hända att servosystemet inte fungerar. Trots att det fortfarande går att köra, kan du behöva använda
mer kraft för att vrida ratten. Vänd dig till Fiats servicenät så snart som möjligt.
OBS! I vissa fall kan faktorer som är oberoende av den elektriska servostyrningen medföra att varningslampan tänds på
instrumentpanelen. I så fall ska du omedelbart stanna bilen (om den är i rörelse), stänga av motorn i ca. 20 sekunder och
därefter starta om fordonet. Om varningslampan fortsätter att lysa, ska du kontakta Fiats servicenät.
OBS! Efter att batteriet har varit bortkopplat, behöver servostyrningen initialiseras, vilket indikeras av varningslampan som
tänds. För att göra detta, räcker det att vrida ratten ett helt varv eller fortsätta att köra rakt fram i ett hundratal meter.

13

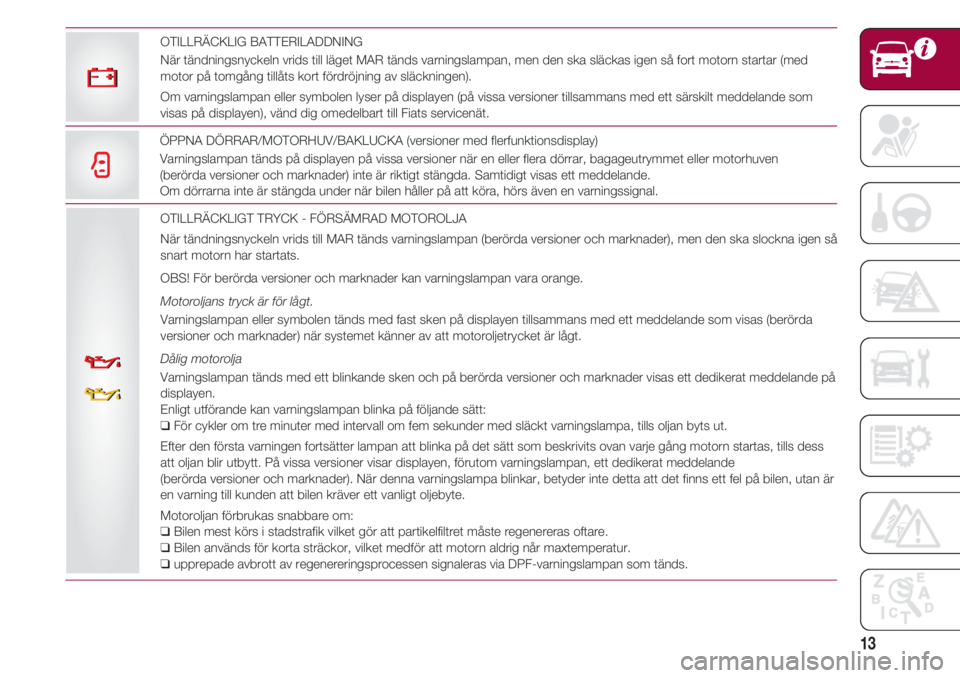

OTILLRÄCKLIGT TRYCK - FÖRSÄMRAD MOTOROLJA
När tändningsnyckeln vrids till MAR tänds varningslampan (berörda versioner och marknader), men den ska slockna igen så
snart motorn har startats.
OBS! För berörda versioner och marknader kan varningslampan vara orange.
Motoroljans tryck är för lågt.
Varningslampan eller symbolen tänds med fast sken på displayen tillsammans med ett meddelande som visas (berörda
versioner och marknader) när systemet känner av att motoroljetrycket är lågt.
Dålig motorolja
Varningslampan tänds med ett blinkande sken och på berörda versioner och marknader visas ett dedikerat meddelande på
displayen.
Enligt utförande kan varningslampan blinka på följande sätt:
❑ För cykler om tre minuter med intervall om fem sekunder med släckt varningslampa, tills oljan byts ut.
Efter den första varningen fortsätter lampan att blinka på det sätt som beskrivits ovan varje gång motorn startas, tills dess
att oljan blir utbytt. På vissa versioner visar displayen, förutom varningslampan, ett dedikerat meddelande
(berörda versioner och marknader). När denna varningslampa blinkar, betyder inte detta att det finns ett fel på bilen, utan är
en varning till kunden att bilen kräver ett vanligt oljebyte.
Motoroljan förbrukas snabbare om:
❑ Bilen mest körs i stadstrafik vilket gör att partikelfiltret måste regenereras oftare.
❑ Bilen används för korta sträckor, vilket medför att motorn aldrig når maxtemperatur.
❑ upprepade avbrott av regenereringsprocessen signaleras via DPF-varningslampan som tänds.
vv
vv
ÖPPNA DÖRRAR/MOTORHUV/BAKLUCKA (versioner med flerfunktionsdisplay)
Varningslampan tänds på displayen på vissa versioner när en eller flera dörrar, bagageutrymmet eller motorhuven
(berörda versioner och marknader) inte är riktigt stängda. Samtidigt visas ett meddelande.
Om dörrarna inte är stängda under när bilen håller på att köra, hörs även en varningssignal.
ww
OTILLRÄCKLIG BATTERILADDNING
När tändningsnyckeln vrids till läget MAR tänds varningslampan, men den ska släckas igen så fort motorn startar (med
motor på tomgång tillåts kort fördröjning av släckningen).
Om varningslampan eller symbolen lyser på displayen (på vissa versioner tillsammans med ett särskilt meddelande som
visas på displayen), vänd dig omedelbart till Fiats servicenät.

LÄR KÄNNA DIN BIL
14
R
S

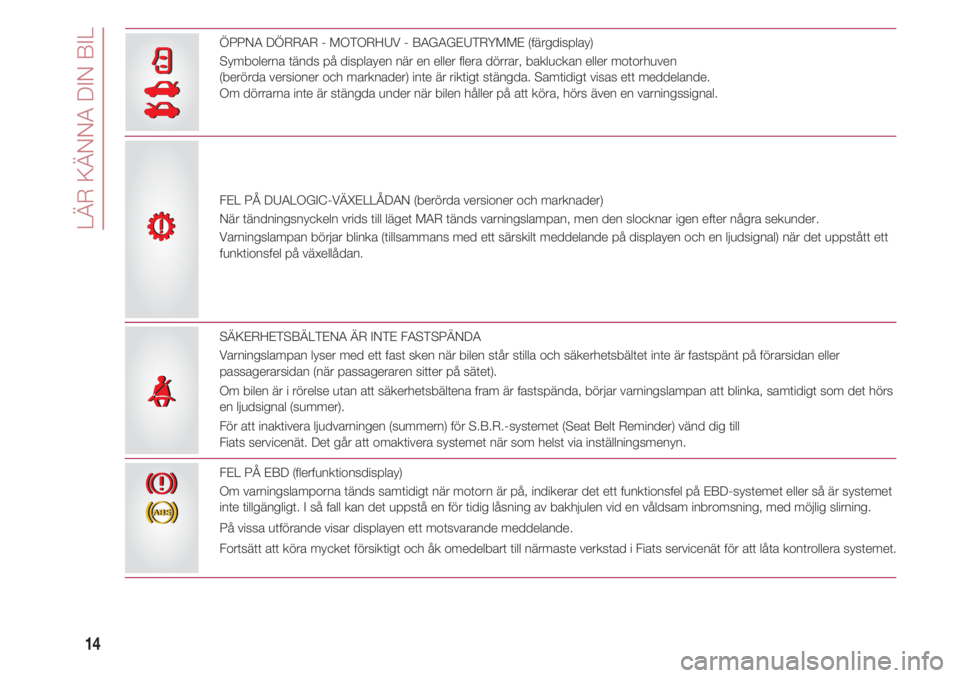

ÖPPNA DÖRRAR - MOTORHUV - BAGAGEUTRYMME (färgdisplay)
Symbolerna tänds på displayen när en eller flera dörrar, bakluckan eller motorhuven
(berörda versioner och marknader) inte är riktigt stängda. Samtidigt visas ett meddelande.
Om dörrarna inte är stängda under när bilen håller på att köra, hörs även en varningssignal.
R
S
FEL PÅ DUALOGIC-VÄXELLÅDAN (berörda versioner och marknader)
När tändningsnyckeln vrids till läget MAR tänds varningslampan, men den slocknar igen efter några sekunder.
Varningslampan börjar blinka (tillsammans med ett särskilt meddelande på displayen och en ljudsignal) när det uppstått ett
funktionsfel på växellådan.
SÄKERHETSBÄLTENA ÄR INTE FASTSPÄNDA
Varningslampan lyser med ett fast sken när bilen står stilla och säkerhetsbältet inte är fastspänt på förarsidan eller
passagerarsidan (när passageraren sitter på sätet).
Om bilen är i rörelse utan att säkerhetsbältena fram är fastspända, börjar varningslampan att blinka, samtidigt som det hörs
en ljudsignal (summer).
För att inaktivera ljudvarningen (summern) för S.B.R.-systemet (Seat Belt Reminder) vänd dig till
Fiats servicenät. Det går att omaktivera systemet när som helst via inställningsmenyn.
<<
FEL PÅ EBD (flerfunktionsdisplay)
Om varningslamporna tänds samtidigt när motorn är på, indikerar det ett funktionsfel på EBD-systemet eller så är systemet
inte tillgängligt. I så fall kan det uppstå en för tidig låsning av bakhjulen vid en våldsam inbromsning, med möjlig slirning.
På vissa utförande visar displayen ett motsvarande meddelande.
Fortsätt att köra mycket försiktigt och åk omedelbart till närmaste verkstad i Fiats servicenät för att låta kontrollera systemet.
x
>x
>
