2018 FIAT 500 Drift- och underhållshandbok (in Swedish)

103

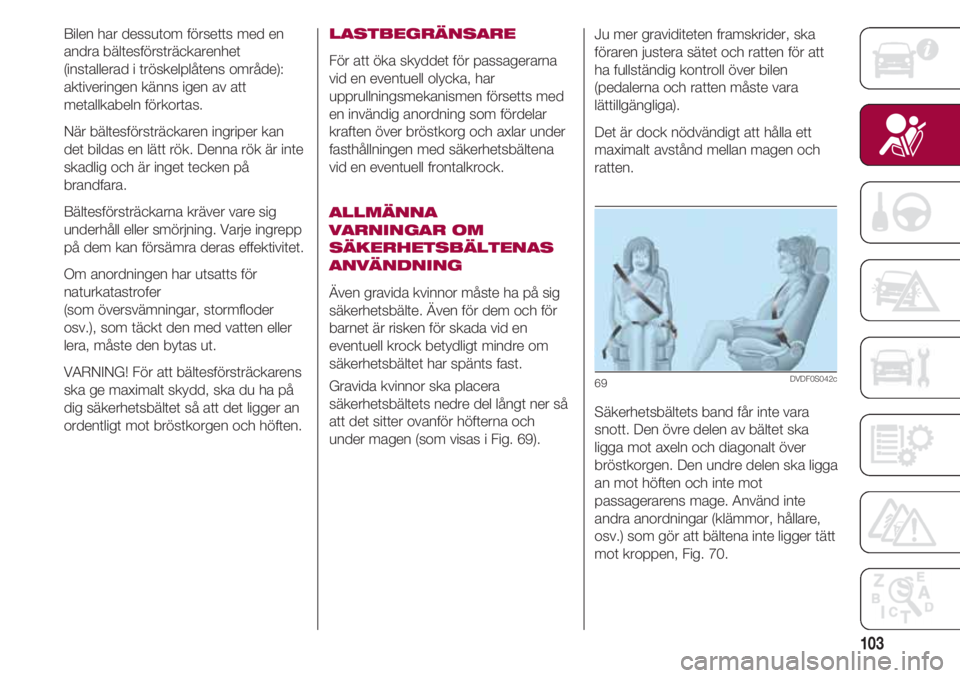

Bilen har dessutom försetts med en
andra bältesförsträckarenhet
(installerad i tröskelplåtens område):
aktiveringen känns igen av att
metallkabeln förkortas.
När bältesförsträckaren ingriper kan
det bildas en lätt rök. Denna rök är inte
skadlig och är inget tecken på
brandfara.
Bältesförsträckarna kräver vare sig
underhåll eller smörjning. Varje ingrepp
på dem kan försämra deras effektivitet.
Om anordningen har utsatts för
naturkatastrofer
(som översvämningar, stormfloder
osv.), som täckt den med vatten eller
lera, måste den bytas ut.
VARNING! För att bältesförsträckarens
ska ge maximalt skydd, ska du ha på
dig säkerhetsbältet så att det ligger an
ordentligt mot bröstkorgen och höften.LASTBEGRÄNSARE
För att öka skyddet för passagerarna
vid en eventuell olycka, har
upprullningsmekanismen försetts med
en invändig anordning som fördelar
kraften över bröstkorg och axlar under
fasthållningen med säkerhetsbältena
vid en eventuell frontalkrock.
ALLMÄNNA
VARNINGAR OM
SÄKERHETSBÄLTENAS
ANVÄNDNING
Även gravida kvinnor måste ha på sig
säkerhetsbälte. Även för dem och för
barnet är risken för skada vid en
eventuell krock betydligt mindre om
säkerhetsbältet har spänts fast.
Gravida kvinnor ska placera
säkerhetsbältets nedre del långt ner så
att det sitter ovanför höfterna och
under magen (som visas i Fig. 69). Ju mer graviditeten framskrider, ska
föraren justera sätet och ratten för att
ha fullständig kontroll över bilen
(pedalerna och ratten måste vara
lättillgängliga).
Det är dock nödvändigt att hålla ett
maximalt avstånd mellan magen och
ratten.
Säkerhetsbältets band får inte vara
snott. Den övre delen av bältet ska
ligga mot axeln och diagonalt över
bröstkorgen. Den undre delen ska ligga
an mot höften och inte mot
passagerarens mage. Använd inte
andra anordningar (klämmor, hållare,
osv.) som gör att bältena inte ligger tätt
mot kroppen, Fig. 70.
69DVDF0S042c

SÄKERHET
104
UNDERHÅLL AV
SÄKERHETSBÄLTEN
Observera följande föreskrifter noga för
ett korrekt underhåll av
säkerhetsbältena:
❒ Använd alltid säkerhetsbältena
riktigt sträckta och inte snodda. Se
till att de kan löpa fritt utan hinder.
❒ Kontrollera att säkerhetsbältet
fungerar riktigt på följande sätt:
spänn fast säkerhetsbältet och dra i
det med kraft.
❒ Efter en olycka av en viss
allvarlighetsgrad, byt ut det
säkerhetsbälte du använde, även
om det inte verkar skadat. Byt i
samtliga fall ut säkerhetsbältet om
bältesförsträckarna har aktiverats.
❒ Undvik att
upprullningsanordningarna blöts
ner: deras korrekta funktion
garanteras endast om de inte
infiltrerats med vatten.
❒Byt omedelbart ut säkerhetsbältet
när det finns spår av större förslitning
eller revor. Varje säkerhetsbälte ska användas av
en enda person. Låt inte barn sitta i
passagerares famn genom att använda
säkerhetsbältet för att skydda båda två.
Fäst inte något objekt på kroppen med
bältet, Fig. 71.
70DVDF0S043c
71DVDF0S044c
BARNSÄKERHETS-
SYSTEM
TRANSPORTERA BARN
I SÄKERHET
23), 24 12)
För bästa möjliga skydd vid eventuella
krockar måste alla passagerare sitta
ner och ha säkerhetsbältet fastspänt,
även nyfödda och småbarn!
Denna föreskrift är obligatorisk enligt
direktiv 2003/20/EG i alla länder inom
den Europeiska unionen.
Barn som är kortare än 150 cm, upp till
12 år, ska skyddas med lämpliga
fasthållningsanordningar och ska sitta i
baksätet.
Olycksstatistiken indikerar att baksätet
är den tryggaste platsen för barn.
Jämfört med vuxna har barn ett
proportionellt sett större och tyngre
huvud i förhållande till resten av
kroppen, samtidigt som musklerna och
benstommen inte är helt utvecklade.

105

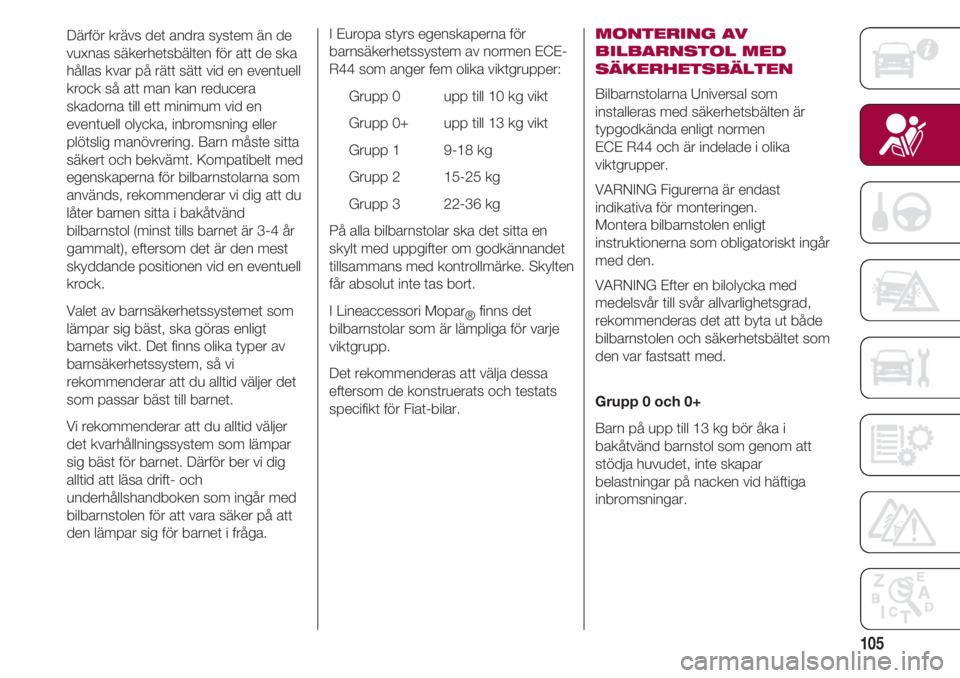

Därför krävs det andra system än de
vuxnas säkerhetsbälten för att de ska
hållas kvar på rätt sätt vid en eventuell
krock så att man kan reducera
skadorna till ett minimum vid en
eventuell olycka, inbromsning eller
plötslig manövrering. Barn måste sitta
säkert och bekvämt. Kompatibelt med
egenskaperna för bilbarnstolarna som
används, rekommenderar vi dig att du
låter barnen sitta i bakåtvänd
bilbarnstol (minst tills barnet är 3-4 år
gammalt), eftersom det är den mest
skyddande positionen vid en eventuell
krock.
Valet av barnsäkerhetssystemet som
lämpar sig bäst, ska göras enligt
barnets vikt. Det finns olika typer av
barnsäkerhetssystem, så vi
rekommenderar att du alltid väljer det
som passar bäst till barnet.
Vi rekommenderar att du alltid väljer
det kvarhållningssystem som lämpar
sig bäst för barnet. Därför ber vi dig
alltid att läsa drift- och
underhållshandboken som ingår med
bilbarnstolen för att vara säker på att
den lämpar sig för barnet i fråga.I Europa styrs egenskaperna för
barnsäkerhetssystem av normen ECE-
R44 som anger fem olika viktgrupper:
Grupp 0 upp till 10 kg vikt
Grupp 0+ upp till 13 kg vikt
Grupp 1 9-18 kg
Grupp 2 15-25 kg
Grupp 3 22-36 kg
På alla bilbarnstolar ska det sitta en
skylt med uppgifter om godkännandet
tillsammans med kontrollmärke. Skylten
får absolut inte tas bort.
I Lineaccessori Mopar
®finns det
bilbarnstolar som är lämpliga för varje
viktgrupp.
Det rekommenderas att välja dessa
eftersom de konstruerats och testats
specifikt för Fiat-bilar.
MONTERING AV
BILBARNSTOL MED
SÄKERHETSBÄLTEN
Bilbarnstolarna Universal som
installeras med säkerhetsbälten är
typgodkända enligt normen
ECE R44 och är indelade i olika
viktgrupper.
VARNING Figurerna är endast
indikativa för monteringen.
Montera bilbarnstolen enligt
instruktionerna som obligatoriskt ingår
med den.
VARNING Efter en bilolycka med
medelsvår till svår allvarlighetsgrad,
rekommenderas det att byta ut både
bilbarnstolen och säkerhetsbältet som
den var fastsatt med.
Grupp 0 och 0+
Barn på upp till 13 kg bör åka i
bakåtvänd barnstol som genom att
stödja huvudet, inte skapar
belastningar på nacken vid häftiga
inbromsningar.

SÄKERHET
106
Bilbarnstolen hålls på plats av bilens
säkerhetsbältena och ska i sin tur hålla
fast barnet med sina inbyggda
säkerhetsbälten.
Grupp 1
Barn som väger mellan 9 och 18 kg kan
åka i framåtvända bilbarnstolar.
72DVDF0S045c
73
9-18 kg
DVDF0S046c
Grupp 2
Barn som väger 15 till 25 kg kan
spännas fast med bilens egna
säkerhetsbälten .
I detta fall har bilbarnstolarna som
enda uppgift att placera barnet riktigt i
förhållande till säkerhetsbältet, så att
den diagonala delen ligger an mot
bröstkorgen och aldrig mot halsen och
så att den horisontella delen sitter mot
barnets höfter och inte mot magen.
74DVDF0S047c
Grupp 3
För barn som väger mellan 22 och 36
kg finns det särskilda bälteskuddar som
gör att de kommer upp i höjd och i
övrigt kan använda säkerhetsbältena
på vanligt sätt.
Fig. 75 visar ett exempel på hur barnet
placeras på rätt sätt i baksätet.
Barn längre än 1,5 m betraktas vad
gäller fasthållningsanordning som
vuxna och skall bära säkerhetsbältena
normalt.
75DVDF0S048c

107

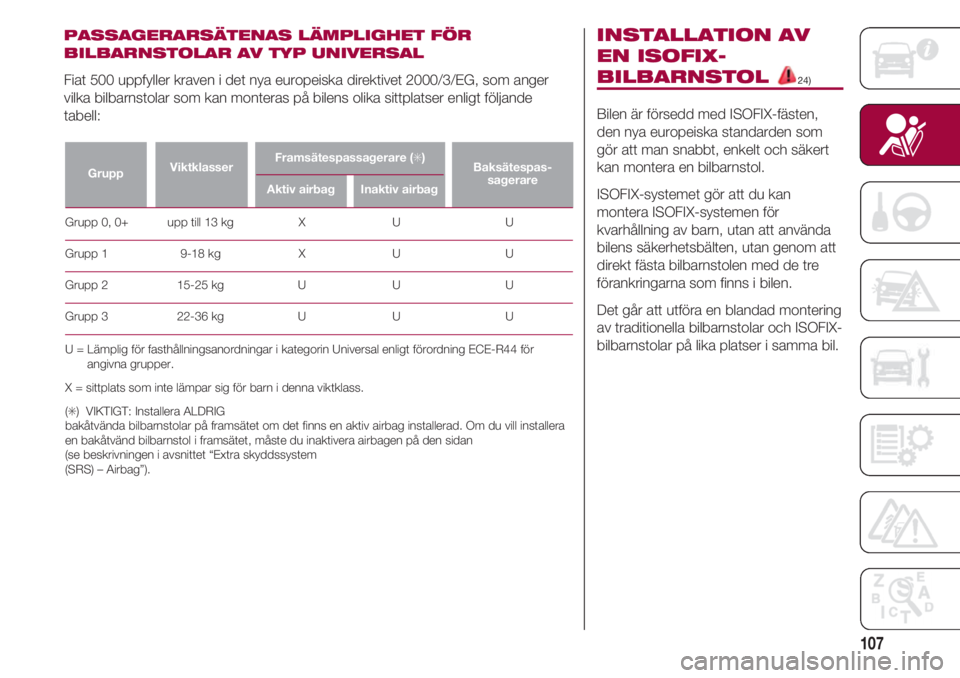

PASSAGERARSÄTENAS LÄMPLIGHET FÖR
BILBARNSTOLAR AV TYP UNIVERSAL
Fiat 500 uppfyller kraven i det nya europeiska direktivet 2000/3/EG, som anger
vilka bilbarnstolar som kan monteras på bilens olika sittplatser enligt följande
tabell:
GruppViktklasserFramsätespassagerare ()
Aktiv airbagInaktiv airbag
Baksätespas-
sagerare
Grupp 0, 0+ upp till 13 kg X U U
Grupp 1 9-18 kg X U U
Grupp 2 15-25 kg U U U
Grupp 3 22-36 kg U U U
U = Lämplig för fasthållningsanordningar i kategorin Universal enligt förordning ECE-R44 för
angivna grupper.
X = sittplats som inte lämpar sig för barn i denna viktklass.
(
) VIKTIGT: Installera ALDRIG
bakåtvända bilbarnstolar på framsätet om det finns en aktiv airbag installerad. Om du vill installera
en bakåtvänd bilbarnstol i framsätet, måste du inaktivera airbagen på den sidan
(se beskrivningen i avsnittet “Extra skyddssystem
(SRS) – Airbag”).
INSTALLATION AV
EN ISOFIX-
BILBARNSTOL 24)
Bilen är försedd med ISOFIX-fästen,
den nya europeiska standarden som
gör att man snabbt, enkelt och säkert
kan montera en bilbarnstol.
ISOFIX-systemet gör att du kan
montera ISOFIX-systemen för
kvarhållning av barn, utan att använda
bilens säkerhetsbälten, utan genom att
direkt fästa bilbarnstolen med de tre
förankringarna som finns i bilen.
Det går att utföra en blandad montering
av traditionella bilbarnstolar och ISOFIX-
bilbarnstolar på lika platser i samma bil.

SÄKERHET
108

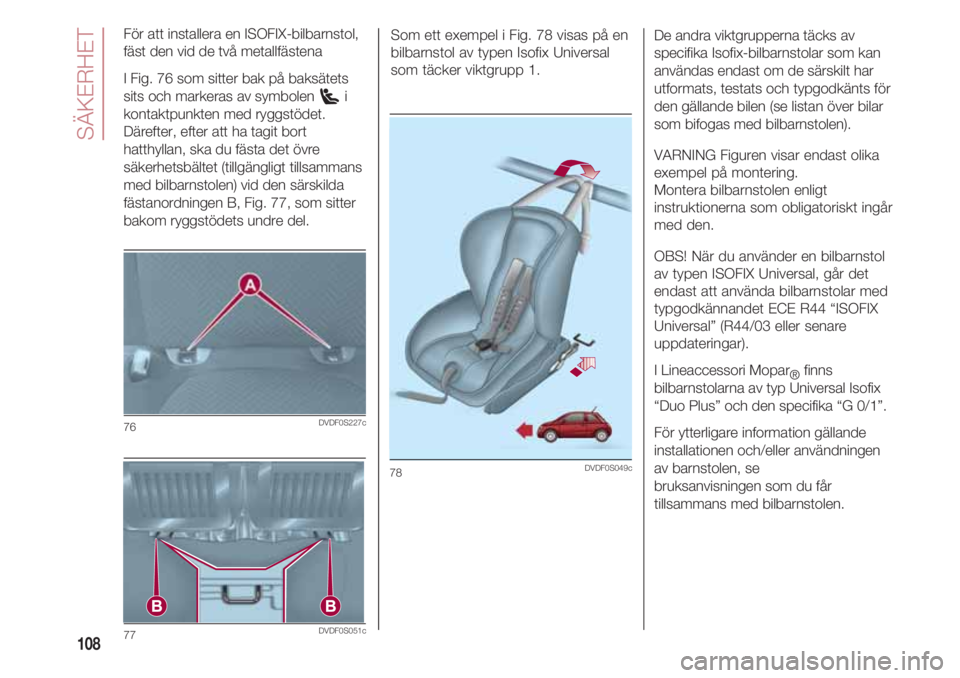

För att installera en ISOFIX-bilbarnstol,
fäst den vid de två metallfästena
I Fig. 76 som sitter bak på baksätets
sits och markeras av symbolen i
kontaktpunkten med ryggstödet.
Därefter, efter att ha tagit bort
hatthyllan, ska du fästa det övre
säkerhetsbältet (tillgängligt tillsammans
med bilbarnstolen) vid den särskilda
fästanordningen B, Fig. 77, som sitter
bakom ryggstödets undre del.
76DVDF0S227c
77DVDF0S051c
78DVDF0S049c
Som ett exempel i Fig. 78 visas på en
bilbarnstol av typen Isofix Universal
som täcker viktgrupp 1.De andra viktgrupperna täcks av
specifika Isofix-bilbarnstolar som kan
användas endast om de särskilt har
utformats, testats och typgodkänts för
den gällande bilen (se listan över bilar
som bifogas med bilbarnstolen).
VARNING Figuren visar endast olika
exempel på montering.
Montera bilbarnstolen enligt
instruktionerna som obligatoriskt ingår
med den.
OBS! När du använder en bilbarnstol
av typen ISOFIX Universal, går det
endast att använda bilbarnstolar med
typgodkännandet ECE R44 “ISOFIX
Universal” (R44/03 eller senare
uppdateringar).
I Lineaccessori Mopar
®finns
bilbarnstolarna av typ Universal Isofix
“Duo Plus” och den specifika “G 0/1”.
För ytterligare information gällande
installationen och/eller användningen
av barnstolen, se
bruksanvisningen som du får
tillsammans med bilbarnstolen.

109
PASSAGERARSÄTENAS LÄMPLIGHET VID ANVÄNDNING AV BILBARNSTOLAR
AV TYPEN ISOFIX
Tabellen nedan anger möjlig placering av Isofix bilbarnstolar på säten med Isofix-fästen enligt den europeiska lagen ECE 16.
ViktgruppBilbarnstolens inriktningStorleksklass IsofixIsofix-position
bakre sida
Grupp 0 upp till 10 kg Bakåtvänd E X
Grupp 0+ upp till 13 kg Bakåtvänd E X
Bakåtvänd D X
Bakåtvänd C X
Grupp 1 från 9 till 18 kg Bakåtvänd D X
Bakåtvänd C X
Framåtvänd B IUF
Framåtvänd B1 IUF
Framåtvänd A IUF (*)
X: Olämplig Isofix-position för barnsäkerhetssystem i denna viktgrupp och/eller storleksgrupp.
IUF: Lämpar sig för Isofix barnsäkerhetssystem i universalkategorin, framåtvända och typgodkända för användning i viktgruppen.
(*): Detta Isofix-läge är inte lämpligt för barnsäkerhetssystem Isofix i denna viktgrupp och/eller storleksgrupp.

SÄKERHET
110

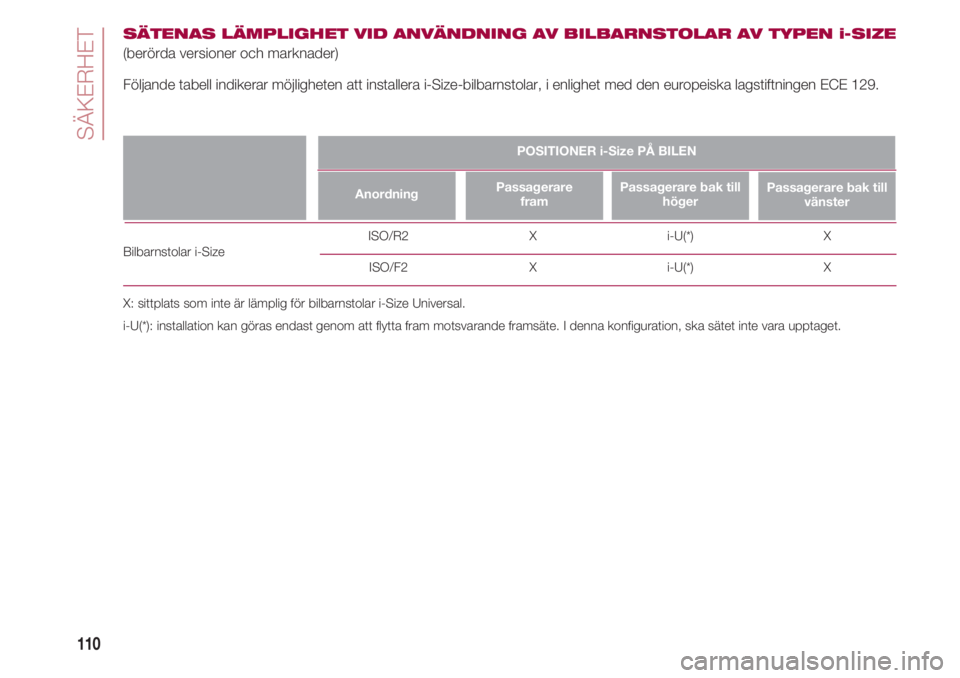

SÄTENAS LÄMPLIGHET VID ANVÄNDNING AV BILBARNSTOLAR AV TYPEN i-SIZE
(berörda versioner och marknader)
Följande tabell indikerar möjligheten att installera i-Size-bilbarnstolar, i enlighet med den europeiska lagstiftningen ECE 129.
AnordningPassagerare
framPassagerare bak till
höger
Bilbarnstolar i-Size ISO/R2 X i-U(*) X ISO/F2 X i-U(*) X
X: sittplats som inte är lämplig för bilbarnstolar i-Size Universal.
i-U(*): installation kan göras endast genom att flytta fram motsvarande framsäte. I denna konfiguration, ska sätet inte vara upptaget.
Passagerare bak till
vänster
POSITIONER i-Size PÅ BILEN
