2018 FIAT 500 sensor

19

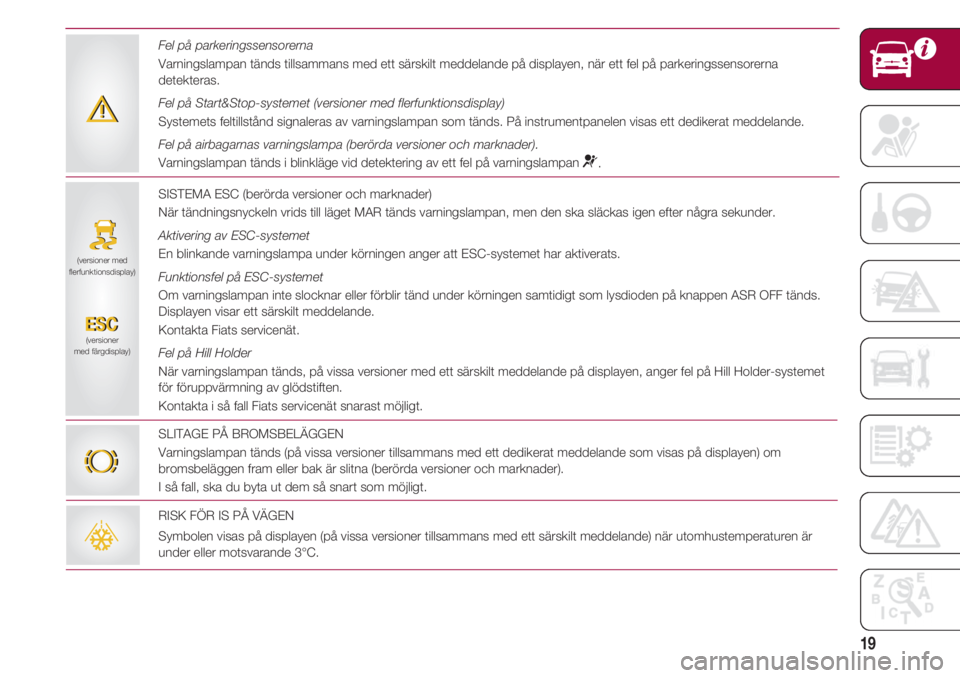

SISTEMA ESC (berörda versioner och marknader)
När tändningsnyckeln vrids till läget MAR tänds varningslampan, men den ska släckas igen efter några sekunder.
Aktivering av ESC-systemet
En blinkande varningslampa under körningen anger att ESC-systemet har aktiverats.
Funktionsfel på ESC-systemet
Om varningslampan inte slocknar eller förblir tänd under körningen samtidigt som lysdioden på knappen ASR OFF tänds.
Displayen visar ett särskilt meddelande.
Kontakta Fiats servicenät.
Fel på Hill Holder
När varningslampan tänds, på vissa versioner med ett särskilt meddelande på displayen, anger fel på Hill Holder-systemet
för föruppvärmning av glödstiften.
Kontakta i så fall Fiats servicenät snarast möjligt. Fel på parkeringssensorerna
Varningslampan tänds tillsammans med ett särskilt meddelande på displayen, när ett fel på parkeringssensorerna
detekteras.
Fel på Start&Stop-systemet (versioner med flerfunktionsdisplay)
Systemets feltillstånd signaleras av varningslampan som tänds. På instrumentpanelen visas ett dedikerat meddelande.
Fel på airbagarnas varningslampa (berörda versioner och marknader).
Varningslampan tänds i blinkläge vid detektering av ett fel på varningslampan
¬.
ESCESC
SLITAGE PÅ BROMSBELÄGGEN
Varningslampan tänds (på vissa versioner tillsammans med ett dedikerat meddelande som visas på displayen) om
bromsbeläggen fram eller bak är slitna (berörda versioner och marknader).
I så fall, ska du byta ut dem så snart som möjligt.
dd
RISK FÖR IS PÅ VÄGEN
Symbolen visas på displayen (på vissa versioner tillsammans med ett särskilt meddelande) när utomhustemperaturen är
under eller motsvarande 3°C.
èè
(versioner med
flerfunktionsdisplay)
(versioner
med färgdisplay)

21

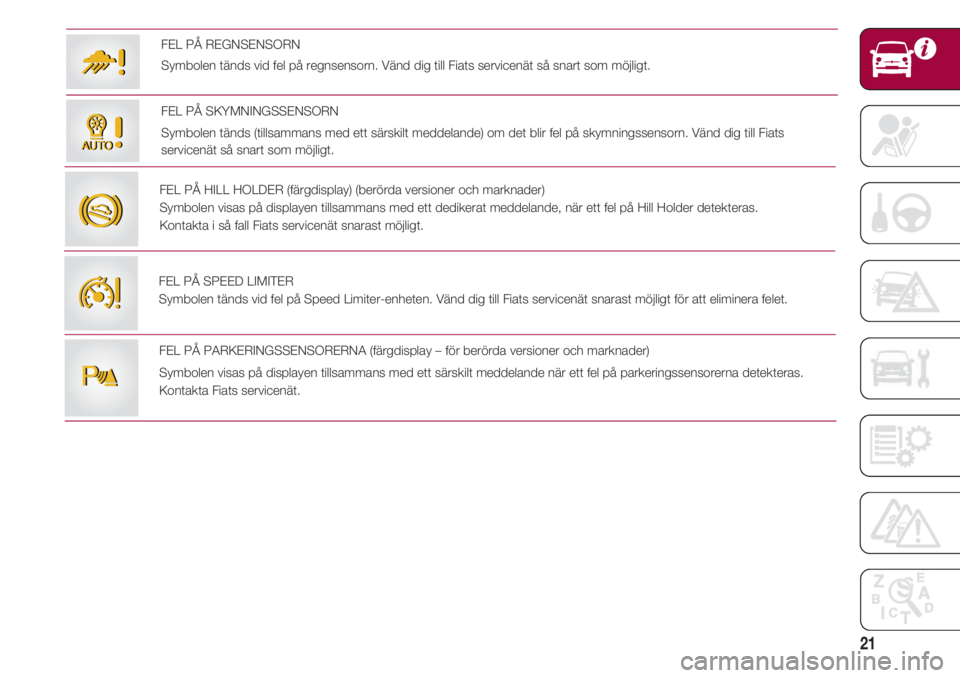

FEL PÅ PARKERINGSSENSORERNA (färgdisplay – för berörda versioner och marknader)
Symbolen visas på displayen tillsammans med ett särskilt meddelande när ett fel på parkeringssensorerna detekteras.
Kontakta Fiats servicenät.
FEL PÅ HILL HOLDER (färgdisplay) (berörda versioner och marknader)
Symbolen visas på displayen tillsammans med ett dedikerat meddelande, när ett fel på Hill Holder detekteras.
Kontakta i så fall Fiats servicenät snarast möjligt.
**
FEL PÅ SKYMNINGSSENSORN
Symbolen tänds (tillsammans med ett särskilt meddelande) om det blir fel på skymningssensorn. Vänd dig till Fiats
servicenät så snart som möjligt.
FEL PÅ REGNSENSORN
Symbolen tänds vid fel på regnsensorn. Vänd dig till Fiats servicenät så snart som möjligt.
FEL PÅ SPEED LIMITER
Symbolen tänds vid fel på Speed Limiter-enheten. Vänd dig till Fiats servicenät snarast möjligt för att eliminera felet.

35
När väljaren står på AUTO, styrs
positionsljusen och halvljusen av
skymningssensorn.
HELLJUS
❒ Med justerringen i läge 2, för
spaken framåt mot
instrumentpanelen. Kontrollampan
1tänds på instrumentpanelen.
❒ För fordon som har försetts med
AUTO-funktion: med hylsan i läge
AUTO och tända halvljus, trycker du
spaken framåt mot
instrumentpanelen.
❒ Det släcks när man för spaken
tillbaka mot ratten.
Blinkningar
❒ Dessa uppnås genom att dra
spaken mot ratten (tillfälligt läge).
PARKERINGSLJUS
Med tändlåset på STOP eller uttagen
tändningsnyckel, tänds de då man ställer
den vänstra spakens hylsa först på
(eller på AUTO om bilen är försedd med
skymningssensor) och sedan på
2.
Varningslampan
3tänds på
instrumentpanelen. Upprepa samma
åtgärd för att stänga av dem.
KÖRRIKTNINGSVISARE
Ställ spaken på (permanent) läge:
❒ I läge a: aktivering av höger
körriktningsvisare.
❒ nedåt b: aktivering av vänster
körriktningsvisare.
KÖRFÄLTSBYTESFUNKTION
❒ För spaken uppåt eller nedåt
(tillfälligt läge) i mindre än en halv
sekund så aktiveras
körriktningsvisarna med tre
blinkningar för att indikera ett
körfältsbyte, och slocknar
automatiskt omedelbart efteråt.
FOLLOW ME HOME
Denna funktion tänder för en kort stund
belysningen för att lysa upp området
framför bilen.
Aktivering
Enheten “Follow Me Home” aktiveras
genom att dra spaken Fig. 25 mot
ratten, förbi ändläget.
Det går att aktivera funktionen inom 2
minuter efter motorns avstängning.
Denna funktion gör att parkeringsljuset
och halvljuset kan sättas på.

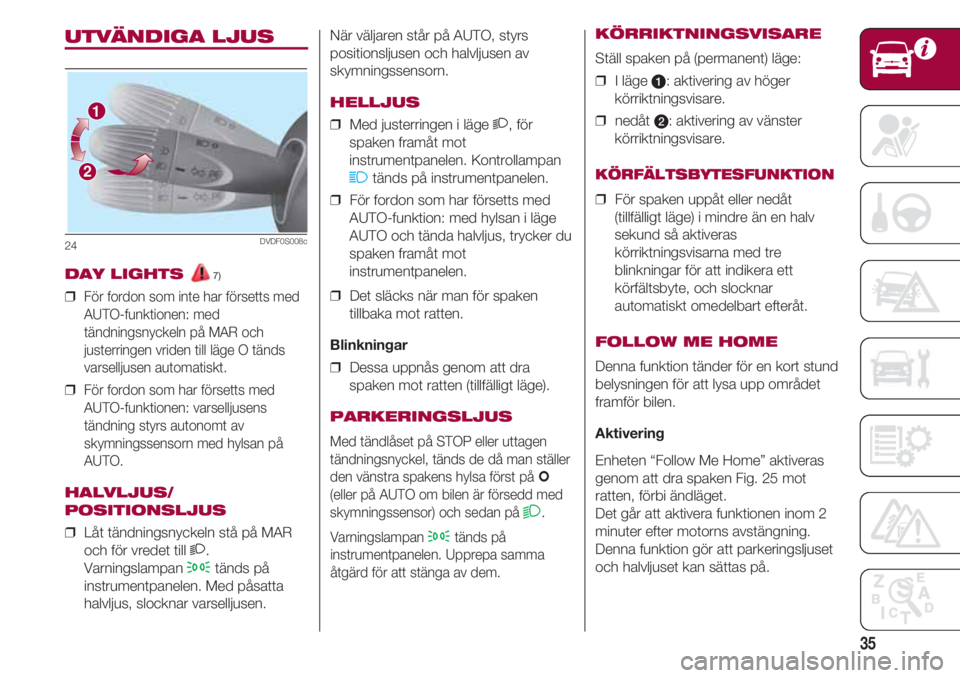

UTVÄNDIGA LJUS
DAY LIGHTS 7)
❒ För fordon som inte har försetts med
AUTO-funktionen: med
tändningsnyckeln på MAR och
justerringen vriden till läge O tänds
varselljusen automatiskt.
❒ För fordon som har försetts med
AUTO-funktionen: varselljusens
tändning styrs autonomt av
skymningssensorn med hylsan på
AUTO.
HALVLJUS/
POSITIONSLJUS
❒ Låt tändningsnyckeln stå på MAR
och för vredet till 2.
Varningslampan
3tänds på
instrumentpanelen. Med påsatta
halvljus, slocknar varselljusen.
24
1
2
DVDF0S008c

LÄR KÄNNA DIN BIL
36

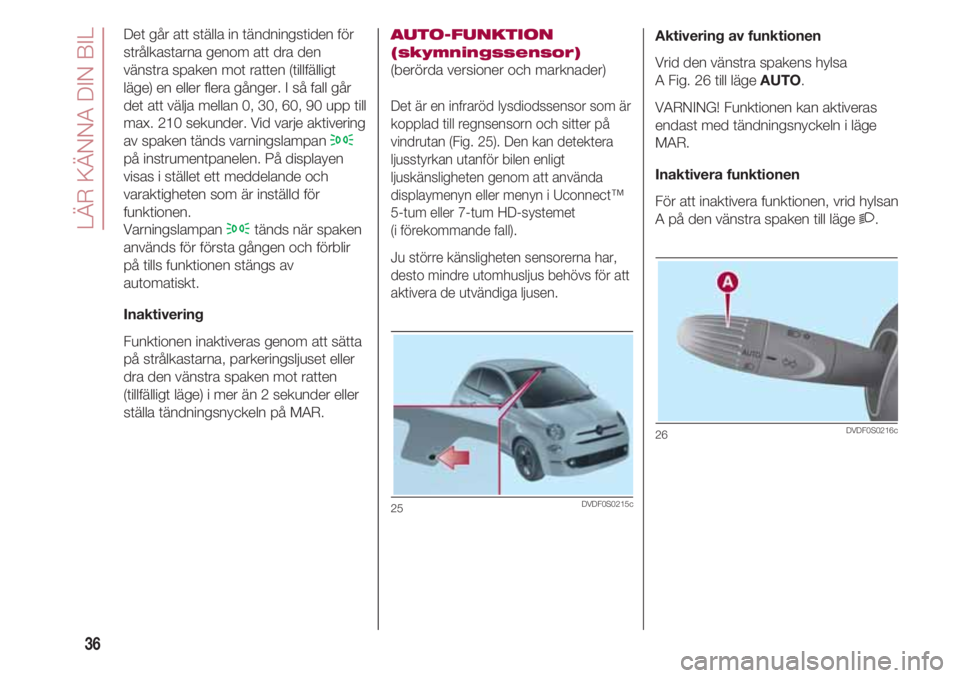

Det går att ställa in tändningstiden för
strålkastarna genom att dra den
vänstra spaken mot ratten (tillfälligt
läge) en eller flera gånger. I så fall går
det att välja mellan 0, 30, 60, 90 upp till
max. 210 sekunder. Vid varje aktivering
av spaken tänds varningslampan
3
på instrumentpanelen. På displayen
visas i stället ett meddelande och
varaktigheten som är inställd för
funktionen.
Varningslampan
3tänds när spaken
används för första gången och förblir
på tills funktionen stängs av
automatiskt.
Inaktivering
Funktionen inaktiveras genom att sätta
på strålkastarna, parkeringsljuset eller
dra den vänstra spaken mot ratten
(tillfälligt läge) i mer än 2 sekunder eller
ställa tändningsnyckeln på MAR.
AUTO-FUNKTION
(skymningssensor)
(berörda versioner och marknader)
Det är en infraröd lysdiodssensor som är
kopplad till regnsensorn och sitter på
vindrutan (Fig. 25). Den kan detektera
ljusstyrkan utanför bilen enligt
ljuskänsligheten genom att använda
displaymenyn eller menyn i Uconnect™
5-tum eller 7-tum HD-systemet
(i förekommande fall).
Ju större känsligheten sensorerna har,
desto mindre utomhusljus behövs för att
aktivera de utvändiga ljusen.
25DVDF0S0215c
Aktivering av funktionen
Vrid den vänstra spakens hylsa
A Fig. 26 till läge AUTO.
VARNING! Funktionen kan aktiveras
endast med tändningsnyckeln i läge
MAR.
Inaktivera funktionen
För att inaktivera funktionen, vrid hylsan
A på den vänstra spaken till läge 2.
26DVDF0S0216c

LÄR KÄNNA DIN BIL
38

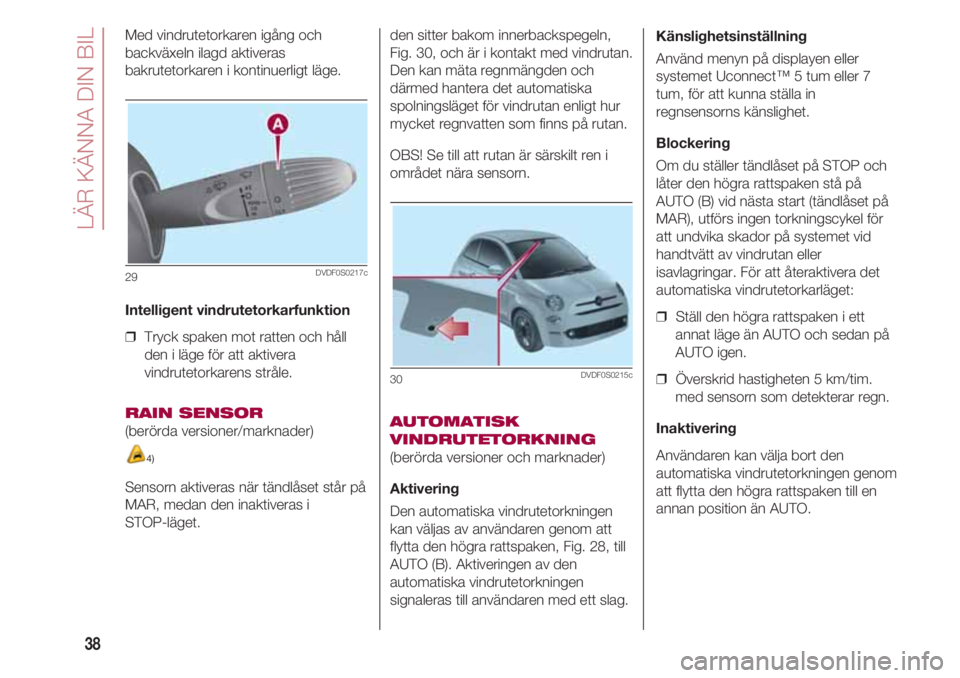

Med vindrutetorkaren igång och
backväxeln ilagd aktiveras
bakrutetorkaren i kontinuerligt läge.
Intelligent vindrutetorkarfunktion
❒ Tryck spaken mot ratten och håll
den i läge för att aktivera
vindrutetorkarens stråle.
RAIN SENSOR
(berörda versioner/marknader)
4)
Sensorn aktiveras när tändlåset står på
MAR, medan den inaktiveras i
STOP-läget.
29DVDF0S0217c
den sitter bakom innerbackspegeln,
Fig. 30, och är i kontakt med vindrutan.
Den kan mäta regnmängden och
därmed hantera det automatiska
spolningsläget för vindrutan enligt hur
mycket regnvatten som finns på rutan.
OBS! Se till att rutan är särskilt ren i
området nära sensorn.
AUTOMATISK
VINDRUTETORKNING
(berörda versioner och marknader)
Aktivering
Den automatiska vindrutetorkningen
kan väljas av användaren genom att
flytta den högra rattspaken, Fig. 28, till
AUTO (B). Aktiveringen av den
automatiska vindrutetorkningen
signaleras till användaren med ett slag.
30DVDF0S0215c
Känslighetsinställning
Använd menyn på displayen eller
systemet Uconnect™ 5 tum eller 7
tum, för att kunna ställa in
regnsensorns känslighet.
Blockering
Om du ställer tändlåset på STOP och
låter den högra rattspaken stå på
AUTO (B) vid nästa start (tändlåset på
MAR), utförs ingen torkningscykel för
att undvika skador på systemet vid
handtvätt av vindrutan eller
isavlagringar. För att återaktivera det
automatiska vindrutetorkarläget:
❒ Ställ den högra rattspaken i ett
annat läge än AUTO och sedan på
AUTO igen.
❒ Överskrid hastigheten 5 km/tim.
med sensorn som detekterar regn.
Inaktivering
Användaren kan välja bort den
automatiska vindrutetorkningen genom
att flytta den högra rattspaken till en
annan position än AUTO.

51

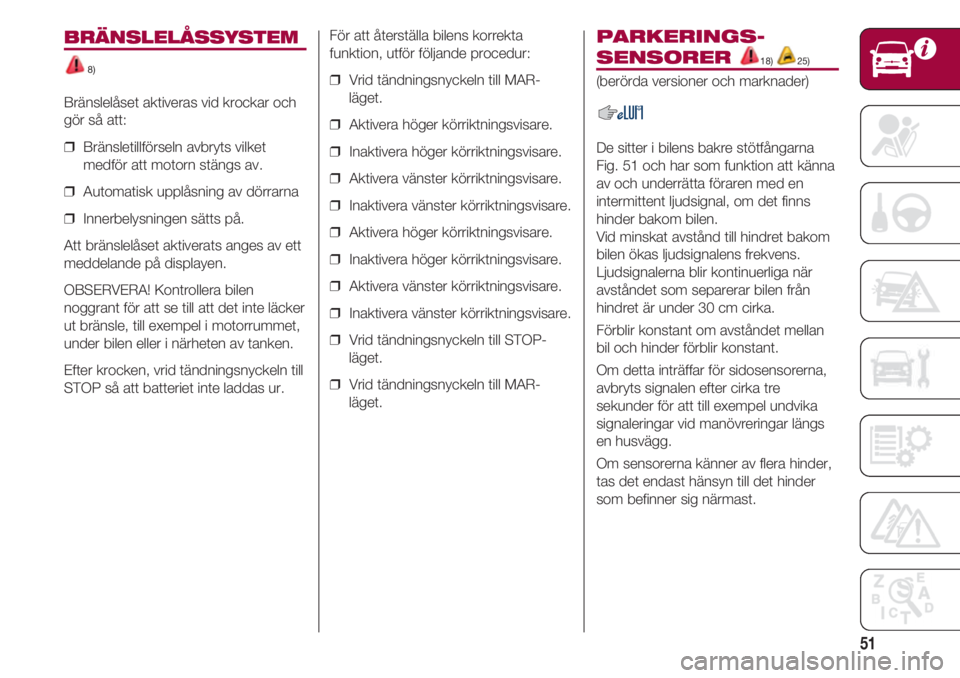

BRÄNSLELÅSSYSTEM
8)
Bränslelåset aktiveras vid krockar och
gör så att:
❒ Bränsletillförseln avbryts vilket
medför att motorn stängs av.
❒ Automatisk upplåsning av dörrarna
❒ Innerbelysningen sätts på.
Att bränslelåset aktiverats anges av ett
meddelande på displayen.
OBSERVERA! Kontrollera bilen
noggrant för att se till att det inte läcker
ut bränsle, till exempel i motorrummet,
under bilen eller i närheten av tanken.
Efter krocken, vrid tändningsnyckeln till
STOP så att batteriet inte laddas ur.
För att återställa bilens korrekta
funktion, utför följande procedur:
❒ Vrid tändningsnyckeln till MAR-
läget.
❒ Aktivera höger körriktningsvisare.
❒ Inaktivera höger körriktningsvisare.
❒ Aktivera vänster körriktningsvisare.
❒ Inaktivera vänster körriktningsvisare.
❒ Aktivera höger körriktningsvisare.
❒ Inaktivera höger körriktningsvisare.
❒ Aktivera vänster körriktningsvisare.
❒ Inaktivera vänster körriktningsvisare.
❒ Vrid tändningsnyckeln till STOP-
läget.
❒ Vrid tändningsnyckeln till MAR-
läget.PARKERINGS-
SENSORER 18) 25)
(berörda versioner och marknader)
De sitter i bilens bakre stötfångarna
Fig. 51 och har som funktion att känna
av och underrätta föraren med en
intermittent ljudsignal, om det finns
hinder bakom bilen.
Vid minskat avstånd till hindret bakom
bilen ökas ljudsignalens frekvens.
Ljudsignalerna blir kontinuerliga när
avståndet som separerar bilen från
hindret är under 30 cm cirka.
Förblir konstant om avståndet mellan
bil och hinder förblir konstant.
Om detta inträffar för sidosensorerna,
avbryts signalen efter cirka tre
sekunder för att till exempel undvika
signaleringar vid manövreringar längs
en husvägg.
Om sensorerna känner av flera hinder,
tas det endast hänsyn till det hinder
som befinner sig närmast.

LÄR KÄNNA DIN BIL
52

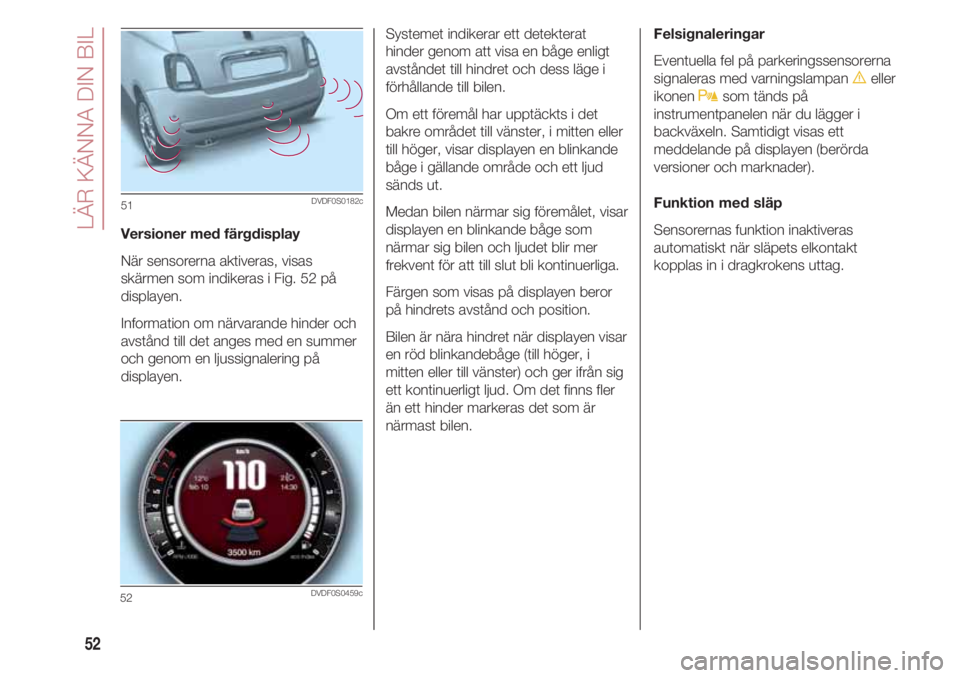

Versioner med färgdisplay
När sensorerna aktiveras, visas
skärmen som indikeras i Fig. 52 på
displayen.
Information om närvarande hinder och
avstånd till det anges med en summer
och genom en ljussignalering på
displayen.
51DVDF0S0182c
52DVDF0S0459c
Systemet indikerar ett detekterat
hinder genom att visa en båge enligt
avståndet till hindret och dess läge i
förhållande till bilen.
Om ett föremål har upptäckts i det
bakre området till vänster, i mitten eller
till höger, visar displayen en blinkande
båge i gällande område och ett ljud
sänds ut.
Medan bilen närmar sig föremålet, visar
displayen en blinkande båge som
närmar sig bilen och ljudet blir mer
frekvent för att till slut bli kontinuerliga.
Färgen som visas på displayen beror
på hindrets avstånd och position.
Bilen är nära hindret när displayen visar
en röd blinkandebåge (till höger, i
mitten eller till vänster) och ger ifrån sig
ett kontinuerligt ljud. Om det finns fler
än ett hinder markeras det som är
närmast bilen.Felsignaleringar
Eventuella fel på parkeringssensorerna
signaleras med varningslampan
èeller
ikonen
tsom tänds på
instrumentpanelen när du lägger i
backväxeln. Samtidigt visas ett
meddelande på displayen (berörda
versioner och marknader).
Funktion med släp
Sensorernas funktion inaktiveras
automatiskt när släpets elkontakt
kopplas in i dragkrokens uttag.

I NÖDLÄGE
142

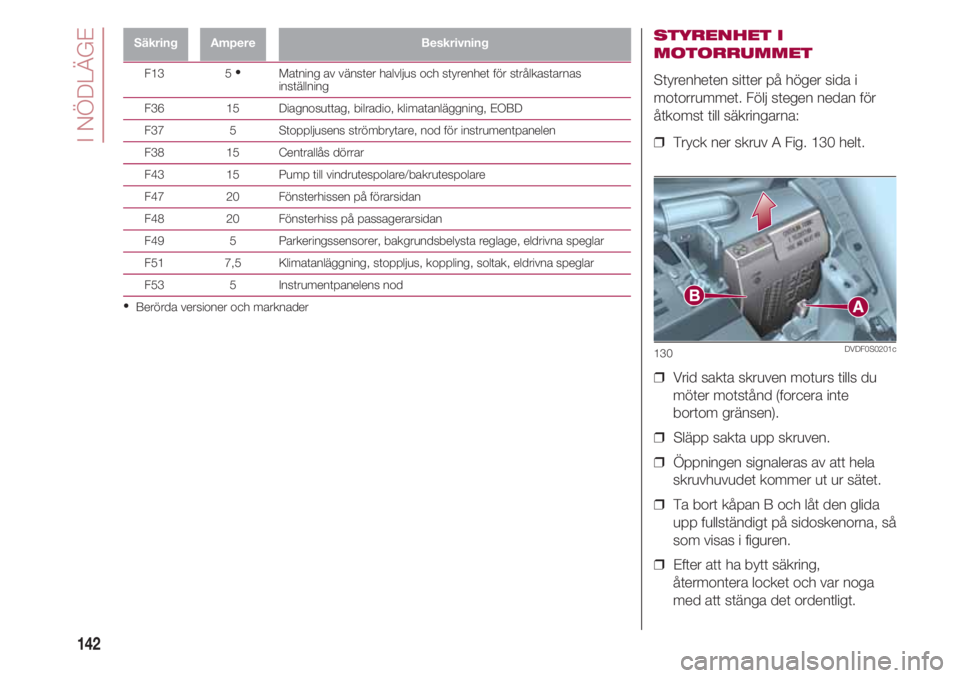

SäkringAmpereBeskrivning
F13 5 •
Matning av vänster halvljus och styrenhet för strålkastarnas inställning
F36 15 Diagnosuttag, bilradio, klimatanläggning, EOBD
F37 5 Stoppljusens strömbrytare, nod för instrumentpanelen
F38 15 Centrallås dörrar
F43 15 Pump till vindrutespolare/bakrutespolare
F47 20 Fönsterhissen på förarsidan
F48 20 Fönsterhiss på passagerarsidan
F49 5 Parkeringssensorer, bakgrundsbelysta reglage, eldrivna speglar
F51 7,5 Klimatanläggning, stoppljus, koppling, soltak, eldrivna speglar
F53 5 Instrumentpanelens nod
•
Berörda versioner och marknader
STYRENHET I
MOTORRUMMET
Styrenheten sitter på höger sida i
motorrummet. Följ stegen nedan för
åtkomst till säkringarna:
❒ Tryck ner skruv A Fig. 130 helt.
❒ Vrid sakta skruven moturs tills du
möter motstånd (forcera inte
bortom gränsen).
❒ Släpp sakta upp skruven.
❒ Öppningen signaleras av att hela
skruvhuvudet kommer ut ur sätet.
❒ Ta bort kåpan B och låt den glida
upp fullständigt på sidoskenorna, så
som visas i figuren.
❒ Efter att ha bytt säkring,
återmontera locket och var noga
med att stänga det ordentligt.
130DVDF0S0201c
