2018 CITROEN C4 CACTUS Navodila Za Uporabo (in Slovenian)

7
8
V primeru okvare
1. Zamašitev pnevmatike
Postopek popravila
Iz pnevmatike ne odstranjujte tujkov.
 I z k l j u č i t e k o n t a k t .
 Gumb A zavrtite v položaj za popravilo.  Preverite, ali se stikalo B nahaja v položaju O .

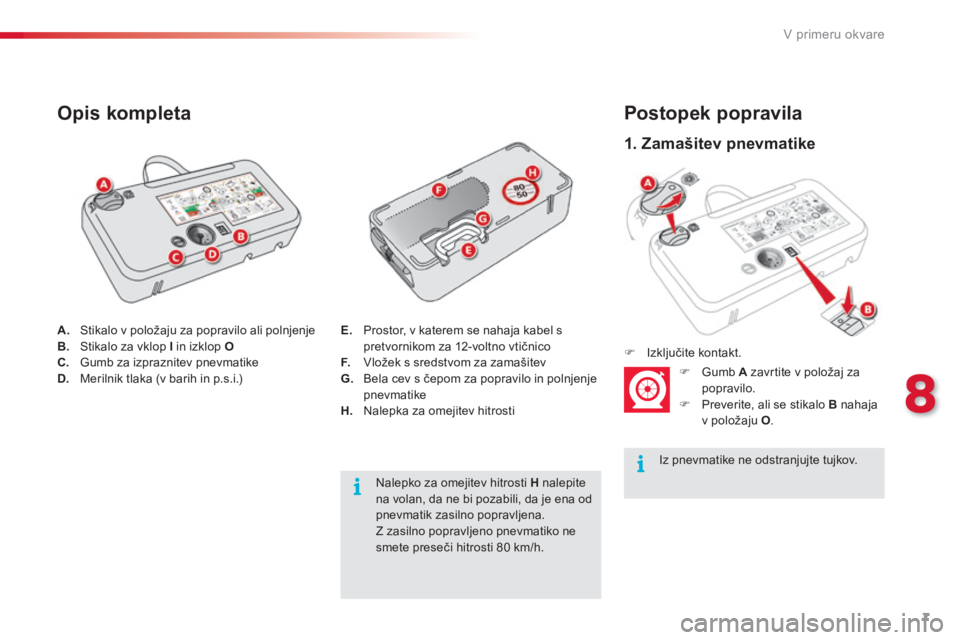

A. Stikalo v položaju za popravilo ali polnjenje B. Stikalo za vklop I in izklop OC. Gumb za izpraznitev pnevmatike D. Merilnik tlaka (v barih in p.s.i.)
Opis kompleta
Nalepko za omejitev hitrosti H nalepite na volan, da ne bi pozabili, da je ena od pnevmatik zasilno popravljena. Z zasilno popravljeno pnevmatiko ne
smete preseči hitrosti 80 km/h.
E. Prostor, v katerem se nahaja kabel s pretvornikom za 12-voltno vtičnico F. Vložek s sredstvom za zamašitev G. Bela cev s čepom za popravilo in polnjenje pnevmatike H. Nalepka za omejitev hitrosti

8
V primeru okvare

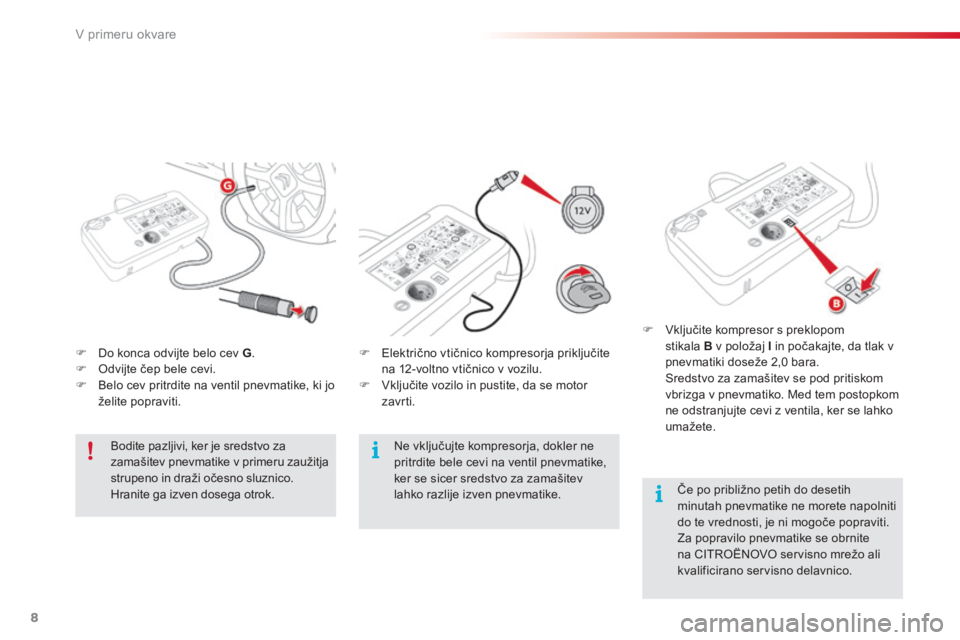

 Do konca odvijte belo cev G .  Odvijte čep bele cevi.  Belo cev pritrdite na ventil pnevmatike, ki jo želite popraviti.
 Električno vtičnico kompresorja priključite na 12-voltno vtičnico v vozilu.  Vključite vozilo in pustite, da se motor zavr ti.
Bodite pazljivi, ker je sredstvo za zamašitev pnevmatike v primeru zaužitja strupeno in draži očesno sluznico. Hranite ga izven dosega otrok.
Ne vključujte kompresorja, dokler ne pritrdite bele cevi na ventil pnevmatike, ker se sicer sredstvo za zamašitev lahko razlije izven pnevmatike.
 Vključite kompresor s preklopom stikala B v položaj I in počakajte, da tlak v pnevmatiki doseže 2,0 bara. Sredstvo za zamašitev se pod pritiskom vbrizga v pnevmatiko. Med tem postopkom ne odstranjujte cevi z ventila, ker se lahko u m a ž e t e .
Če po približno petih do desetih minutah pnevmatike ne morete napolniti do te vrednosti, je ni mogoče popraviti. Za popravilo pnevmatike se obrnite na CITROËNOVO servisno mrežo ali kvalificirano servisno delavnico.

9
8
V primeru okvare
 Električno vtičnico kompresorja ponovno priključite na 12-voltno vtičnico v vozilu.  Ponovno zaženite motor in ga pustite delovati.
Čimprej se napotite v CITROENOVO servisno mrežo ali kvalificirano servisno delavnico. Strokovnjaku v servisni mreži obvezno povejte, da ste uporabili komplet za popravilo pnevmatike. Po pregledu pnevmatike vam bo sporočil, ali je pnevmatiko mogoče popraviti ali pa jo je potrebno zamenjati.

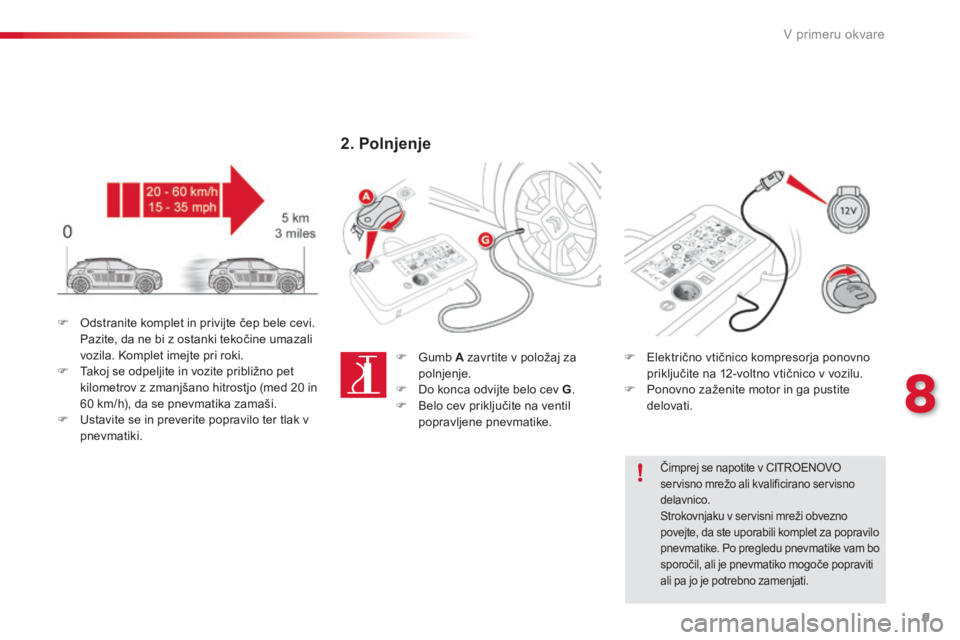

 Odstranite komplet in privijte čep bele cevi. Pazite, da ne bi z ostanki tekočine umazali vozila. Komplet imejte pri roki.  Takoj se odpeljite in vozite približno pet kilometrov z zmanjšano hitrostjo (med 20 in 60 km/h), da se pnevmatika zamaši.  Ustavite se in preverite popravilo ter tlak v pnevmatiki.
2 . P o l n j e n j e
 Gumb A zavrtite v položaj za polnjenje.  Do konca odvijte belo cev G .  Belo cev priključite na ventil popravljene pnevmatike.

10
V primeru okvare

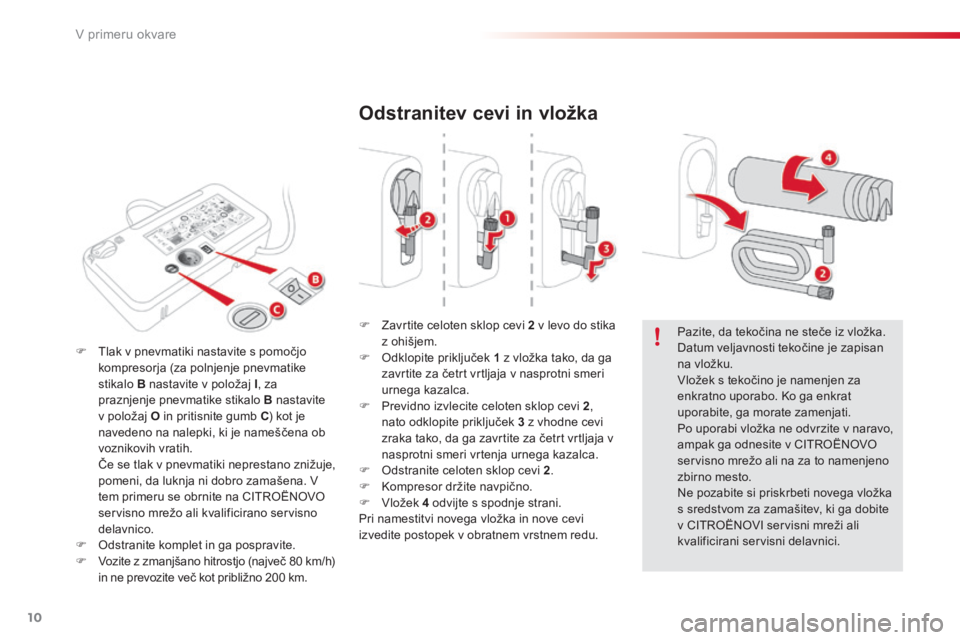

Odstranitev cevi in vložka
 Zavrtite celoten sklop cevi 2 v levo do stika z ohišjem.  Odklopite priključek 1 z vložka tako, da ga zavrtite za četrt vrtljaja v nasprotni smeri urnega kazalca.  Previdno izvlecite celoten sklop cevi 2 , nato odklopite priključek 3 z vhodne cevi zraka tako, da ga zavrtite za četrt vrtljaja v nasprotni smeri vrtenja urnega kazalca.  Odstranite celoten sklop cevi 2 .  Kompresor držite navpično.  Vložek 4 odvijte s spodnje strani. Pri namestitvi novega vložka in nove cevi
izvedite postopek v obratnem vrstnem redu.
Pazite, da tekočina ne steče iz vložka. Datum veljavnosti tekočine je zapisan na vložku. Vložek s tekočino je namenjen za enkratno uporabo. Ko ga enkrat uporabite, ga morate zamenjati. Po uporabi vložka ne odvrzite v naravo, ampak ga odnesite v CITROËNOVO servisno mrežo ali na za to namenjeno zbirno mesto. Ne pozabite si priskrbeti novega vložka s sredstvom za zamašitev, ki ga dobite v CITROËNOVI servisni mreži ali kvalificirani servisni delavnici.
 Tlak v pnevmatiki nastavite s pomočjo kompresorja (za polnjenje pnevmatike stikalo B nastavite v položaj I , za praznjenje pnevmatike stikalo B nastavite v položaj O in pritisnite gumb C ) kot je navedeno na nalepki, ki je nameščena ob voznikovih vratih. Če se tlak v pnevmatiki neprestano znižuje, pomeni, da luknja ni dobro zamašena. V tem primeru se obrnite na CITROËNOVO servisno mrežo ali kvalificirano servisno delavnico.
 Odstranite komplet in ga pospravite.  Vozite z zmanjšano hitrostjo (največ 80 km/h) in ne prevozite več kot približno 200 km.

11
8
V primeru okvare

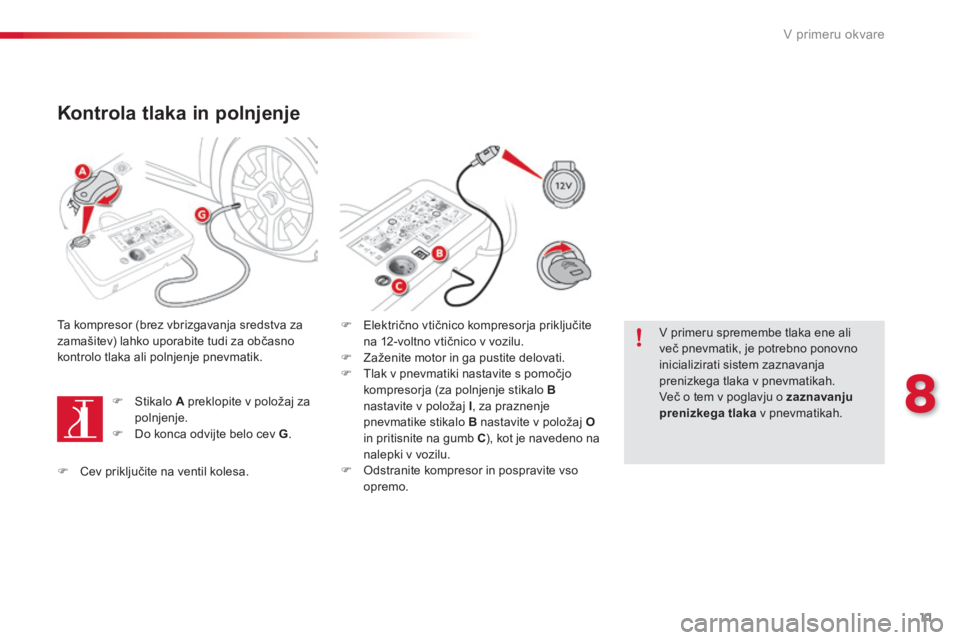

Kontrola tlaka in polnjenje
Ta kompresor (brez vbrizgavanja sredstva za zamašitev) lahko uporabite tudi za občasno kontrolo tlaka ali polnjenje pnevmatik.
 Stikalo A preklopite v položaj za polnjenje.  Do konca odvijte belo cev G .
 Električno vtičnico kompresorja priključite na 12-voltno vtičnico v vozilu.  Zaženite motor in ga pustite delovati.  Tlak v pnevmatiki nastavite s pomočjo kompresorja (za polnjenje stikalo Bnastavite v položaj I , za praznenje pnevmatike stikalo B nastavite v položaj Oin pritisnite na gumb C ), kot je navedeno na nalepki v vozilu.  Odstranite kompresor in pospravite vso opremo.
V primeru spremembe tlaka ene ali več pnevmatik, je potrebno ponovno inicializirati sistem zaznavanja prenizkega tlaka v pnevmatikah. Več o tem v poglavju o zaznavanju prenizkega tlaka v pnevmatikah.
 Cev priključite na ventil kolesa.

1
6
Vožnja
Samodejni menjalnik
( E AT 6)
Šeststopenjski samodejni menjalnik nudi
po izbiri udobje samodejnega prestavljanja
in je obogaten s programom za športno
vožnjo in vožnjo po snegu ter udobje ročnega
prestavljanja.
Menjalnik omogoča dva načina vožnje:
- samodejno delovanje z elektronskim
upravljanjem prestav, s programom šport
za bolj dinamično vožnjo ali programom
sneg za boljši oprijem cestišča.
- ročni način upravljanja z voznikovim sekvenčnim upravljanjem prestav.

Položaji prestavne ročice

1. P r e s t a v n a r o č i c a
2. Gumb S (špor tna vožnja)
3. Gumb  (vožnja v snežnih razmerah)
4. Prikaz položajev prestavne ročice P.
Parkiranje
- Zaustavitev vozila z zategnjeno ali sproščeno parkirno zavoro
- Zagon motorja
R. Vzvratna vožnja
- Vzvratna vožnja (položaj izberete pri zaustavljenem vozilu, motor pa deluje v
prostem teku)
N. Prosti tek
- Parkiranje z zategnjeno parkirno zavoro
- Zagon motorja
D. Samodejno delovanje
M +/- . Ročno delovanje s sekvenčnim
upravljanjem šestih prestav
F Potisnite naprej, če želite prestaviti v višjo prestavo
ali
F Potegnite nazaj, če želite prestaviti v nižjo prestavo
Prikazi na instrumentni plošči

P. Ustavitev.
R. Vzvratno.
N. Prosti tek.
D. V o ž n j a .
S. Program Sport.
 . Program Snow
.
1 2 3 4 5 6. Prestave, ki se uporabljajo med
ročnim prestavljanjem.
-. Neveljavna vrednost med ročnim
prestavljanjem.
Ko s pomikom ročice izberete položaj, se na
instrumentni plošči prikaže ustrezen indikator.
Noga na zavornem pedalu

F Če na instrumentni plošči
zasveti ta opozorilna lučka,
pritisnite na zavorni pedal (npr.
pri zagonu motorja).

2
Med zaviranjem program samodejno preklopi
v nižjo prestavo in s tem zagotavlja učinkovito
zaviranje z motorjem.
Menjalnik zaradi večje varnosti ne prestavi v
višjo prestavo, ko nenadoma dvignete nogo s
pedala za plin.Med vožnjo nikoli ne izberite položaja N .
Nikoli ne izberite položaja P ali R , če
vozilo ne stoji na mestu.
Programa šport in sneg
To sta posebna programa, ki dopolnjujeta
samodejno delovanje.
Program šport S
F Ko zaženete motor, pritisnite na gumb S.
Menjalnik samodejno izbere dinamičen način
vožnje.
Na instrumentni plošči se prikaže S .
Samodejni način
Zagon vozila
F
Zategnite ročno zavoro.
F Izberite položaj P ali N .
F Zaženite motor.
Če ti položaji niso izpolnjeni, se lahko oglasi
zvočni signal in izpiše sporočilo.
F Ob delujočem motorju pritisnite na zavorni
pedal.
F Popustite parkirno zavoro.
F Izberite položaj R , D ali M.
F Počasi popustite pritisk na zavorni pedal.
Vozilo se začne takoj premikati.
Če med vožnjo ročico pomotoma
prestavite v položaj N , zmanjšajte hitrost,
nato pa ročico prestavite v položaj D in
pospešite.
Če se temperatura spusti pod –23 °C,
pustite delovati motor v prostem teku štiri
minute, da tako zagotovite dobro in dolgo
delovanje motorja in menjalnika. Ko motor deluje v prostem teku in so
zavore popuščene, drsna ročica za
izbiranje pa je v položaju R
, D ali M, se
začne vozilo premikati naprej, tudi če ne
pritisnete na pedal za plin.
Otrok ne puščajte samih v vozilu z
vključenim motorjem.
Med opravljanjem vzdrževalnih del na
vozilu pri vključenem motorju zategnite
parkirno zavoro in izberite položaj P .
F Za samodejno upravljanje šestih prestav
izberite položaj D .
Menjalnik deluje na samoprilagodljiv način,
brez voznikove pomoči. Pri tem izbere
prestavo, ki najbolj ustreza načinu vožnje, vrsti
cestišča in obremenitvi vozila.
Za maksimalno pospeševanje, ne da bi se
dotaknili izbirne ročice, pritisnite do konca na
pedal za pospeševanje (kick down). Menjalnik
samodejno prestavi v nižjo prestavo ali pa
ohrani izbrano prestavo, dokler motor ne
doseže najvišjega števila vrtljajev.
Vožnja

3
6
Vožnja
Program za vožnjo po snegu 
F Ko zaženete motor, pritisnite na gumb  .
Menjalnik se prilagodi vožnji po spolzkem
cestišču.
Ta program olajša speljevanje in izboljšuje
vodljivost vozila pri slabšem oprijemu.
Vrnitev na standardno
samodejno delovanje
Ročno upravljanje
F Izberite položaj M za sekvenčno
upravljanje šestih prestav.
F Izbirno ročico prestavite proti oznaki + , če
želite prestaviti v višjo prestavo.
F Izbirno ročico prestavite proti oznaki - , če
želite prestaviti v nižjo prestavo.

 se prikaže na instrumentni plošči.
Simbol D izgine in na instrumentni
plošči se zaporedoma prikažejo
izbrane prestave.
Pri premajhnem ali prevelikem številu vrtljajev
izbrana prestava nekaj sekund utripa na
instrumentni plošči, nato se prikaže dejanska
prestava.
V vsakem trenutku lahko preklopite iz položaja
D (vožnja s samodejnim delovanjem) v položaj
M (vožnja z ročnim prestavljanjem).
Ko stoji vozilo na mestu ali se pomika zelo
počasi, menjalnik samodejno izbere pr vo
prestavno razmerje.
Programa šport in sneg pri ročnem
prestavljanju ne delujeta.
Neveljavna vrednost pri ročnem
delovanju
Ta simbol se prikaže, če je
prestava slabo izbrana (med dvema
položajema).
Ustavitev vozila
Preden izključite motor, lahko prestavite v
položaj P ali N (prosti tek).
V obeh primerih morate obvezno zategniti
ročno zavoro.
Če izbirna ročica ni v položaju P , ko
odprete voznikova vrata ali petinštirideset
sekund po izključitvi kontakta, se prikaže
opozorilno sporočilo na zaslonu.
F Izbirno ročico prestavite v položaj P .
Sporočilo izgine.
Če morate prečkati poplavljeno ali blatno
cestišče, vozite s hitrostjo hoje pešca.
F V vsakem trenutku lahko ponovno pritisnete na izbrani gumb ter zapustite
trenutni program delovanja in se vrnete na
samoprilagodljiv način. Prehod iz ene prestave v drugo se izvede, če
to dopuščata hitrost vozila in število vrtljajev
motorja. V nasprotnem primeru menjalnik
začasno vključi samodejni način delovanja.
